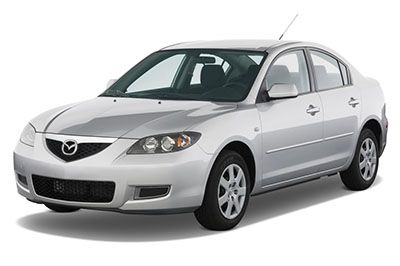

W tym artykule rozważamy pierwszą generację Mazdy 3 (BK), produkowaną od 2003 do 2009 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Mazda3 2003, 2004, 2005, 2006, 2007, 2008 i 2009 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i dowiedz się o przypisaniu każdego bezpiecznika (rozmieszczenie bezpieczników).
Contents
Mazda3 2003-2009 rozmieszczenie bezpieczników
Bezpieczniki zapalniczki (gniazdo): nr 43 „CIGAR” w skrzynce bezpieczników w przedziale pasażerskim oraz bezpiecznik nr 29 „P.OUTLET” (od 2007 r.) w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Jeśli jakiekolwiek światła, akcesoria lub elementy sterujące nie działają, sprawdź odpowiednie zabezpieczenie obwodu. Jeśli bezpiecznik się przepalił, element wewnętrzny ulegnie stopieniu.
Jeśli reflektory lub inne elementy elektryczne nie działają, a bezpieczniki w kabinie są sprawne, sprawdź blok bezpieczników pod maską.
Przedział pasażerski
Skrzynka bezpieczników znajduje się po stronie pasażera z przodu pod schowkiem (zdejmij spód schowka, przekręć dwa zaciski i opuść skrzynkę bezpieczników).
Komora silnika
Aby wymienić bezpiecznik GŁÓWNY, skontaktuj się z Autoryzowaną Stacją Obsługi Mazdy.
Schematy skrzynek bezpieczników
2004, 2005
Komora silnika
ad vertisements
Przydział bezpieczników w skrzynce bezpieczników w komorze silnika (2004, 2005)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | MIŁOŚNIK | 40A | Miłośnik |
| 2 | TVP | 80A | EHPAS |
| 3 | BTN | 40A | Do ochrony różnych obwodów |
| 4 | OŁÓW | 40A | Latarnie morskie |
| pięć | CTP | 80A | – |
| 6 | BLASK | 60A | – |
| 7 | ABS 1 | 30A | ABS (niektóre modele) |
| osiem | ABS 2 | 20A | ABS (niektóre modele) |
| dziewięć | SILNIK | 30A | Do ochrony różnych obwodów |
| dziesięć | – | – | – |
| jedenaście | KLUCZ IG 1 | 30A | Stacyjka |
| 12 | WEJŚCIE | 20A | Sprzęgło rozrusznika |
| 13 | KLUCZ IG 2 | 30A | Stacyjka |
| czternaście | – | – | – |
| piętnaście | PODGRZEWACZ WODY | 40A | Silnik dmuchawy |
| szesnaście | – | – | – |
| 17 | LUZ | 40A | Odmrażacz tylnej szyby |
| 18 | – | – | – |
| dziewiętnaście | ABS IG | 10 A | ABS (niektóre modele) |
| dwadzieścia | MGŁA | 15A | Światła przeciwmgielne (niektóre modele) |
| 21 | TRĄBIĆ | 15A | trąbić |
| 22 | – | – | – |
| 23 | H / CZYSTOŚĆ | 20A | – |
| 24 | F / POMPA | 15A | Pompa paliwowa |
| 25 | P/ST IG | 10 A | Wspomaganie kierownicy |
| 26 | Klimatyzacja MAG | 10 A | Klimatyzator |
| 27 | WSZYSTKO | 10 A | – |
| 28 | – | – | – |
| 29 | – | – | – |
| trzydzieści | W + B | 10 A | PCM |
| 31 | POKÓJ | 15A | Światła wewnętrzne |
| 32 | OD BARRE 4 | 10 A | Grzałka O2 |
| 33 | OD TARKU 3 | 10 A | Grzałka O2 |
| 34 | EGI INJ | 10 A | Wtryskiwacz |
| 35 | Z PTAKU 1 | 10 A | Czujnik przepływu powietrza |
| 36 | Z BARU 2 | 10 A | Zawór sterujący EGR |
ad vertisements
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2004, 2005)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| 37 | D / BLOKADA 2 | 15A | Elektryczne blokowanie drzwi |
| 38 | – | – | – |
| 39 | GŁOWA WYSOKA L | 10 A | Światła drogowe (lewe) |
| 40 | HAD-UP R | 10 A | Światła drogowe (RH) |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | CYGARO | 15A | Zapalniczka |
| 44 | RADIO | 7,5A | System nagłośnieniowy |
| 45 | LUSTRO | 10 A | Elektrycznie sterowane lusterko wsteczne |
| 46 | KOLEJKA R | 7,5A | Światło tylne (RH), światła postojowe (RH) Oświetlenie tablicy rejestracyjnej |
| 47 | OBD | 10 A | Do ochrony różnych obwodów |
| 48 | – | – | – |
| 49 | TR/BLOKADA | 20A | – |
| pięćdziesiąt | PWR procesora | 10 A | Jednostka sterująca |
| 51 | RYZYKO | 15A | Klapki na oczy. Światła awaryjne |
| 52 | SZYBERDACH | 20A | szyberdach |
| 53 | PRALKA | 20A | Podkładka przednia. Wycieraczka i spryskiwacz tylnej szyby |
| 54 | – | – | – |
| 55 | P/WENT R | 30A | – |
| 56 | P / WIATR L | 30A | – |
| 57 | ALARM | 7,5A | – |
| 58 | M/DEF | 7,5A | Odmrażanie lustra |
| 59 | – | – | – |
| 60 | NISKA GŁOWICA R | 15A | Światła mijania (RH), światła modernizacyjne (niektóre modele) |
| 61 | NISKA GŁOWA | 15A | Światła mijania (LH) |
| 62 | – | – | – |
| 63 | – | – | – |
| 64 | – | – | – |
| 65 | SAS | 10 A | Dodatkowy system przytrzymujący |
| 66 | METR | 10 A | Klaster instrumentów. System immobilizera, system blokady biegów |
| 67 | ZAPŁON | 20A | ABS \ EH PAS (niektóre modele) |
| 68 | WYCIERACZKA | 20A | Wycieraczka |
| 69 | SILNIK | 20A | Do ochrony różnych obwodów |
| 70 | IG SIG | 10 A | Automatyczna wycieraczka (niektóre modele) |
| 71 | SAS 2 | 7,5A | Dodatkowy system przytrzymujący |
| 72 | – | – | – |
| 73 | – | – | – |
| 74 | GORĄCE KRZESŁO | 20A | – |
| 75 | D / BLOKADA 1 | 25A | Elektryczne blokowanie drzwi |
| 76 | Klimatyzacja | 10 A | Klimatyzacja, Jednostka sterująca nagrzewnicy |
| 77 | P / WIATR L | 30A | Okno elektryczne (lewe) (niektóre modele) |
| 78 | P/WENT R | 30A | Okno elektryczne (prawe) (niektóre modele) |
| 79 | Z | 10 A | Światła cofania |
| 80 | SZYBERDACH | 7,5A | Szyberdach (niektóre modele) |
| 81 | CIĄĆ | 7,5A | Światła tylne (LH), Światła postojowe (LH) |
| 82 | ILUMI | 7,5A | Oświetlenie |
| 83 | – | – | – |
| 84 | – | – | – |
| 85 | – | – | – |
| 86 | – | – | – |
2006
ad vertisements
Komora silnika
Przydział bezpieczników w skrzynce bezpieczników w komorze silnika (2006)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | MIŁOŚNIK | 40 lat | Miłośnik |
| 2 | TVP | 80 A | EHPAS |
| 3 | BTN | 40 lat | Do ochrony różnych obwodów |
| 4 | OŁÓW | 40 lat | Latarnie morskie |
| pięć | CTP | 80 A | – |
| 6 | BLASK | 60 A | – |
| 7 | ABS 1 | 30 lat | ABS (niektóre modele) |
| osiem | ABS 2 | 20 lat | ABS (niektóre modele) |
| dziewięć | SILNIK | 30 lat | Do ochrony różnych obwodów |
| dziesięć | – | – | – |
| jedenaście | KLUCZ IG 1 | 30 lat | Stacyjka |
| 12 | WEJŚCIE | 20 lat | Sprzęgło rozrusznika |
| 13 | KLUCZ IG 2 | 30 lat | Stacyjka |
| czternaście | – | – | – |
| piętnaście | PODGRZEWACZ WODY | 40 lat | Silnik dmuchawy |
| szesnaście | – | – | – |
| 17 | LUZ | 40 lat | Odmrażacz tylnej szyby |
| 18 | AUDIO | 30 lat | System audio (model wyposażony w system audio BOSE) |
| dziewiętnaście | ABS IG | 10 A | ABS (niektóre modele) |
| dwadzieścia | MGŁA | 15 lat | Światła przeciwmgielne (niektóre modele) |
| 21 | TRĄBIĆ | 15 lat | trąbić |
| 22 | – | – | – |
| 23 | H / CZYSTOŚĆ | 20 lat | – |
| 24 | F / POMPA | 15 lat | Pompa paliwowa |
| 25 | P/ST IG | 10 A | Wspomaganie kierownicy |
| 26 | Klimatyzacja MAG | 10 A | Klimatyzator |
| 27 | MTC | 15A | Moduł kontroli transmisji |
| 28 | – | – | – |
| 29 | – | – | – |
| trzydzieści | W + B | 10 A | PCM |
| 31 | POKÓJ | 15 lat | Światła wewnętrzne |
| 32 | OD BARRE 4 | 10 A | Podgrzewacz O2 |
| 33 | OD TARKU 3 | 10 A | Podgrzewacz O2 |
| 34 | EGI INJ | 10 A | Wtryskiwacz |
| 35 | Z PTAKU 1 | 10 A | Czujnik przepływu powietrza |
| 36 | Z BARU 2 | 10 A | Zawór sterujący EGR |
ad vertisements
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2006)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| 37 | D / BLOKADA 2 | 15 lat | Elektryczne blokowanie drzwi |
| 38 | ZATRZYMAĆ | 10 A | Światła stopu |
| 39 | GŁOWA WYSOKA L | 10 A | Światła drogowe (lewe) |
| 40 | HAD-UP R | 10 A | Światła drogowe (RH) |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | CYGARO | 15 lat | Zapalniczka |
| 44 | RADIO | 7,5 A | System nagłośnieniowy |
| 45 | LUSTRO | 10 A | Elektrycznie sterowane lusterko wsteczne |
| 46 | KOLEJKA R | 7,5 A | Światło tylne (RH), światła postojowe (RH) Oświetlenie tablicy rejestracyjnej |
| 47 | OBD | 10 A | Do ochrony różnych obwodów |
| 48 | – | – | – |
| 49 | TR/BLOKADA | 20 lat | – |
| pięćdziesiąt | PWR procesora | 10 A | Jednostka sterująca |
| 51 | RYZYKO | 15 lat | Kierunkowskazy, światła awaryjne |
| 52 | SZYBERDACH | 20 lat | Szyberdach (niektóre modele) |
| 53 | PRALKA | 20 lat | Spryskiwacz przedniej szyby, wycieraczka i spryskiwacz tylnej szyby |
| 54 | – | – | – |
| 55 | P/WENT R | 30 lat | – |
| 56 | P / WIATR L | 30 lat | – |
| 57 | ALARM | 7,5 A | – |
| 58 | M/DEF | 7,5 A | Odmrażanie lustra |
| 59 | – | – | – |
| 60 | NISKA GŁOWICA R | 15 lat | Światła mijania (RH), poziomowanie reflektorów (niektóre modele) |
| 61 | NISKA GŁOWA | 15 lat | Światła mijania (LH) |
| 62 | – | – | – |
| 63 | – | – | – |
| 64 | – | – | – |
| 65 | SAS | 10 A | Dodatkowy system przytrzymujący |
| 66 | METR | 10 A | Klaster instrumentów. System immobilizera. System blokady zmiany biegów |
| 67 | ZAPŁON | 20 lat | ABS (niektóre modele), EHPAS |
| 68 | WYCIERACZKA | 20 lat | Wycieraczka |
| 69 | SILNIK | 20 lat | Do ochrony różnych obwodów |
| 70 | IG SIG | 10 A | Automatyczna wycieraczka (niektóre modele) |
| 71 | SAS 2 | 7,5 A | Dodatkowy system przytrzymujący |
| 72 | – | – | – |
| 73 | – | – | – |
| 74 | GORĄCE KRZESŁO | 20 lat | – |
| 75 | D / BLOKADA 1 | 25 lat | Elektryczne blokowanie drzwi |
| 76 | Klimatyzacja | 10 A | Klimatyzacja, Jednostka sterująca nagrzewnicy |
| 77 | P / WIATR L | 30 lat | Okno elektryczne (lewe) (niektóre modele) |
| 78 | P/WENT R | 30 lat | Okno elektryczne (prawe) |
| 79 | Z | 10 A | Światła cofania |
| 80 | SZYBERDACH | 7,5 A | Szyberdach (niektóre modele) |
| 81 | CIĄĆ | 7,5 A | Światła tylne (LH), Światła postojowe (LH) |
| 82 | ILUMI | 7,5 A | Oświetlenie |
| 83 | – | – | – |
| 84 | – | – | – |
| 85 | – | – | – |
| 86 | – | – | – |
2007, 2008
ad vertisements
Komora silnika
Bez turbosprężarki
Przydział bezpieczników w komorze silnika (Bez turbosprężarki, 2007, 2008)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | MIŁOŚNIK | 40A | Miłośnik |
| 2 | TVP | 80A | Wspomaganie kierownicy |
| 3 | BTN | 40A | Do ochrony różnych obwodów |
| 4 | OŁÓW | 40A | Latarnie morskie |
| pięć | CTP | – | – |
| 6 | BLASK | – | – |
| 7 | ABS 1 | 30A | ABS (niektóre modele), DSC (niektóre modele) |
| osiem | ABS 2 | 20A | ABS (niektóre modele), DSC (niektóre modele) |
| dziewięć | SILNIK | 30A | Do ochrony różnych obwodów |
| dziesięć | – | – | – |
| jedenaście | KLUCZ IG 1 | 30A | Stacyjka |
| 12 | WEJŚCIE | 20A | Sprzęgło rozrusznika |
| 13 | KLUCZ IG 2 | 30A | Stacyjka |
| czternaście | ŚWIATŁO 1 | – | – |
| piętnaście | PODGRZEWACZ WODY | 40A | Silnik dmuchawy |
| szesnaście | ŚWIATŁO 2 | – | – |
| 17 | LUZ | 40A | Odmrażacz tylnej szyby |
| 18 | AUDIO | 30A | System audio (model wyposażony w system audio BOSE) |
| dziewiętnaście | ABS IG | 10 A | ABS (niektóre modele), DSC (niektóre modele) |
| dwadzieścia | MGŁA | 15A | Przednie światła przeciwmgielne (niektóre modele) |
| 21 | TRĄBIĆ | 15A | trąbić |
| 22 | DRL | 10 A | DRL (niektóre modele) |
| 23 | H / CZYSTOŚĆ | – | – |
| 24 | F / POMPA | 15A | Pompa paliwowa |
| 25 | P/ST IG | 10 A | Wspomaganie kierownicy |
| 26 | Klimatyzacja MAG | 10 A | Klimatyzator (niektóre modele) |
| 27 | ALT/TCM | 10A/15A | TCM (niektóre modele) |
| 28 | ŚWIETLNY GIS | – | – |
| 29 | P. WYJŚCIE | – | Wtyczka |
| trzydzieści | W + B | 10 A | PCM |
| 31 | POKÓJ | 15A | Światła wewnętrzne |
| 32 | OD BARRE 4 | 10 A | Czujniki O2 (niektóre modele) |
| 33 | OD TARKU 3 | 10 A | Czujniki O2 |
| 34 | EGI INJ | 10 A | Wtryskiwacz |
| 35 | Z PTAKU 1 | 10 A | Do ochrony różnych obwodów |
| 36 | Z BARU 2 | 10 A | PCM, pompa paliwa |
Z turbosprężarką
Przydział bezpieczników w komorze silnika (z turbosprężarką, 2007, 2008)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | MIŁOŚNIK | 70A | Miłośnik |
| 2 | – | – | – |
| 3 | BTN | 40A | Do ochrony różnych obwodów |
| 4 | OŁÓW | 40A | Latarnie morskie |
| pięć | F / POMPA | 30A | Pompa paliwowa |
| 6 | – | – | – |
| 7 | ABS 1 | 30A | ABS, DSC |
| osiem | ABS 2 | 20A | ABS, DSC |
| dziewięć | SILNIK | 30A | Do ochrony różnych obwodów |
| dziesięć | WTRYSKIWACZ | 30A | Wtrysk paliwa |
| jedenaście | KLUCZ IG 1 | 30A | Stacyjka |
| 12 | STANY | 20A | Sprzęgło rozrusznika |
| 13 | KLUCZ IG2 | 30A | Stacyjka |
| czternaście | – | – | – |
| piętnaście | PODGRZEWACZ WODY | 40A | Silnik dmuchawy |
| szesnaście | – | – | – |
| 17 | LUZ | 40A | Wylesianie tylnej szyby |
| 18 | AUDIO | 30A | System audio (model wyposażony w system audio BOSE) |
| dziewiętnaście | ABS IG | 10 A | abs |
| dwadzieścia | MGŁA | 15A | Przednie światła przeciwmgielne |
| 21 | TRĄBIĆ | 15A | trąbić |
| 22 | DRL | 10 A | DRL (niektóre modele) |
| 23 | H / CZYSTOŚĆ | – | – |
| 24 | ITP | 10 A | Elektr, przepustnica |
| 25 | – | – | – |
| 26 | Klimatyzacja MAG | 10 A | Klimatyzator |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | P. WYJŚCIE | 15A | Wtyczka |
| trzydzieści | W + B | 10 A | PCM |
| 31 | POKÓJ | 15A | Światła wewnętrzne |
| 32 | – | – | – |
| 33 | OD TARKU 3 | 10 A | Czujniki O2 |
| 34 | – | – | – |
| 35 | Z PTAKU 1 | 15A | Do ochrony różnych obwodów |
| 36 | Z BARU 2 | 10 A | PCM, pompa paliwa |
ad vertisements
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2007, 2008)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| 37 | D / BLOKADA 2 | 15A | System podwójnego blokowania (niektóre modele) |
| 38 | ŚWIATŁO STOP / OSTRZEGAWCZE | 10 A | Światło hamowania, klakson |
| 39 | GŁOWA WYSOKA L | 10 A | Światła drogowe (LH) |
| 40 | HAD-UP R | 10 A | Światła drogowe (RH) |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | CYGARO | 15A | Zapalniczka |
| 44 | RADIO | 7,5A | System nagłośnieniowy |
| 45 | LUSTRO | 10 A | Elektrycznie sterowane lusterko wsteczne (niektóre modele) |
| 46 | KOLEJKA R | 7,5A | Światło tylne (RH), światło postojowe (RH), oświetlenie tablicy rejestracyjnej |
| 47 | OBD | 10 A | Do ochrony różnych obwodów |
| 48 | – | – | – |
| 49 | TR/BLOKADA | – | – |
| pięćdziesiąt | – | – | – |
| 51 | – | – | – |
| 52 | SZYBERDACH | 20A | Szyberdach (niektóre modele) |
| 53 | PRALKA | 20A | Wycieraczka i spryskiwacz przedniej szyby |
| 54 | – | – | – |
| 55 | P/WENT R | – | – |
| 56 | P / WIATR L | – | – |
| 57 | ALARM | – | – |
| 58 | M/DEF | 7,5A | Odmrażacz lusterek (niektóre modele) |
| 59 | – | – | – |
| 60 | NISKA GŁOWICA R | 15A | Światła mijania (RH), poziomowanie reflektorów |
| 61 | NISKA GŁOWA | 15A | Światła mijania (LH) |
| 62 | – | – | – |
| 63 | – | – | – |
| 64 | – | – | – |
| 65 | SAS | 10 A | Dodatkowy system przytrzymujący |
| 66 | METR | 10 A | Klaster instrumentów, system immobilizera |
| 67 | ZAPŁON | 20A | ABS (niektóre modele), DSC (niektóre modele), wspomaganie kierownicy |
| 68 | WYCIERACZKA | 20A | Wycieraczka i spryskiwacz przedniej szyby |
| 69 | SILNIK | 20A | Do ochrony różnych obwodów |
| 70 | IG SIG | 10 A | Automatyczna wycieraczka (niektóre modele), włącznik szyby (niektóre modele) |
| 71 | SAS 2 | 7,5A | Czujnik masy siedziska |
| 72 | – | – | – |
| 73 | – | – | – |
| 74 | GORĄCE KRZESŁO | 20A | Wspornik siedziska (niektóre modele) |
| 75 | D / BLOKADA 1 | 25A | Elektryczne zamki do drzwi (niektóre modele) |
| 76 | Klimatyzacja | 10 A | Klimatyzator (niektóre modele), jednostka sterująca nagrzewnicy |
| 77 | P / WIATR L | 30A | Okno elektryczne (lewe) (niektóre modele) |
| 78 | P/WENT R | 30A | Okno elektryczne (prawe) (niektóre modele) |
| 79 | Z | 10 A | Światła cofania |
| 80 | SZYBERDACH | 7,5A | Szyberdach (niektóre modele) |
| 81 | CIĄĆ | 7,5A | Światło tylne (LH), światło postojowe (LH) |
| 82 | ILUMI | 7,5A | Oświetlenie |
| 83 | – | – | – |
| 84 | – | – | – |
| 85 | – | – | – |
| 86 | – | – | – |
2009
ad vertisements
Komora silnika
Bez turbosprężarki
Przydział bezpieczników w komorze silnika (bez turbosprężarki, 2009)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | MIŁOŚNIK | 40A | Miłośnik |
| 2 | TVP | 80A | Wspomaganie kierownicy |
| 3 | BTN | 40A | Do ochrony różnych obwodów |
| 4 | OŁÓW | 40A | Latarnie morskie |
| pięć | CTP | – | – |
| 6 | GLOW/P.SEAT | 30A | Fotel elektryczny |
| 7 | ABS 1 | 30A | ABS (niektóre modele), DSC (niektóre modele) |
| osiem | ABS 2 | 20A | ABS (niektóre modele), DSC (niektóre modele) |
| dziewięć | SILNIK | 30A | Do ochrony różnych obwodów |
| dziesięć | – | – | – |
| jedenaście | KLUCZ IG 1 | 30A | Stacyjka |
| 12 | WEJŚCIE | 20A | Sprzęgło rozrusznika |
| 13 | KLUCZ IG 2 | 30A | Stacyjka |
| czternaście | ŚWIATŁO 1 | – | – |
| piętnaście | PODGRZEWACZ WODY | 40A | Silnik dmuchawy |
| szesnaście | ŚWIATŁO 2 | – | – |
| 17 | LUZ | 40A | Odmrażacz tylnej szyby |
| 18 | AUDIO | 30A | System audio (model wyposażony w system audio BOSE) (niektóre modele) |
| dziewiętnaście | ABS IG | 10 A | ABS (niektóre modele), DSC (niektóre modele) |
| dwadzieścia | MGŁA | 15A | Przednie światła przeciwmgielne (niektóre modele) |
| 21 | TRĄBIĆ | 15A | trąbić |
| 22 | DRL | 10 A | DRL (niektóre modele) |
| 23 | H / CZYSTOŚĆ | – | – |
| 24 | F / POMPA | 15A | Pompa paliwowa |
| 25 | P/ST IG | 10 A | Wspomaganie kierownicy |
| 26 | Klimatyzacja MAG | 10 A | Klimatyzator (niektóre modele) |
| 27 | ALT/TCM | 15A | TCM (niektóre modele) |
| 28 | ŚWIETLNY GIS | – | – |
| 29 | P. WYJŚCIE | 15A | Wtyczka |
| trzydzieści | W + B | 10 A | PCM |
| 31 | POKÓJ | 15A | Światła wewnętrzne |
| 32 | OD BARRE 4 | 10 A | Czujniki O2 (niektóre modele) |
| 33 | OD TARKU 3 | 10 A | Czujniki O2 |
| 34 | EGI INJ | 10 A | Wtryskiwacz |
| 35 | Z PTAKU 1 | 10 A | Do ochrony różnych obwodów |
| 36 | Z BARU 2 | 10 A | PCM, pompa paliwa |
ad vertisements
Z turbosprężarką
Przydział bezpieczników w komorze silnika (z turbosprężarką, 2009)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | MIŁOŚNIK | 70A | Miłośnik |
| 2 | – | – | – |
| 3 | BTN | 40A | Do ochrony różnych obwodów |
| 4 | OŁÓW | 40A | Latarnie morskie |
| pięć | F / POMPA | 30A | Pompa paliwowa |
| 6 | – | – | – |
| 7 | ABS 1 | 30A | ABS, DSC |
| osiem | ABS 2 | 20A | ABS, DSC |
| dziewięć | SILNIK | 30A | Do ochrony różnych obwodów |
| dziesięć | WTRYSKIWACZ | 30A | Wtrysk paliwa |
| jedenaście | KLUCZ IG1 | 30A | Stacyjka |
| 12 | WEJŚCIE | 20A | Sprzęgło rozrusznika |
| 13 | KLUCZ IG2 | 30A | Stacyjka |
| czternaście | – | – | – |
| piętnaście | PODGRZEWACZ WODY | 40A | Silnik dmuchawy |
| szesnaście | – | – | – |
| 17 | LUZ | 40A | Odmrażacz tylnej szyby |
| 18 | AUDIO | 30A | System audio (model wyposażony w system audio BOSE) (niektóre modele) |
| dziewiętnaście | ABS IG | 10 A | abs |
| dwadzieścia | MGŁA | 15A | Przednie światła przeciwmgielne |
| 21 | TRĄBIĆ | 15A | trąbić |
| 22 | DRL | 10 A | DRL (niektóre modele) |
| 23 | H / CZYSTOŚĆ | – | – |
| 24 | ITP | 10 A | Elektr, przepustnica |
| 25 | – | – | – |
| 26 | Klimatyzacja MAG | 10 A | Klimatyzator |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | P. WYJŚCIE | 15A | Wtyczka |
| trzydzieści | W + B | 10 A | PCM |
| 31 | POKÓJ | 15A | Światła wewnętrzne |
| 32 | – | – | – |
| 33 | OD TARKU 3 | 10 A | Czujniki O2 |
| 34 | – | – | – |
| 35 | Z PTAKU 1 | 15A | Do ochrony różnych obwodów |
| 36 | Z BARU 2 | 10 A | PCM, pompa paliwa |
ad vertisements
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2009)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| 37 | D / BLOKADA 2 | 15A | System podwójnego blokowania (niektóre modele) |
| 38 | ŚWIATŁO STOP / OSTRZEGAWCZE | 10 A | Światło hamowania, klakson |
| 39 | GŁOWA WYSOKA L | 10 A | Światła drogowe (LH) |
| 40 | HAD-UP R | 10 A | Światła drogowe (RH) |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | CYGARO | 15A | Zapalniczka |
| 44 | RADIO | 7,5A | System nagłośnieniowy |
| 45 | LUSTRO | 10 A | Elektrycznie sterowane lusterko wsteczne (niektóre modele) |
| 46 | KOLEJKA R | 7,5A | Światło tylne (RH), światło postojowe (RH), oświetlenie tablicy rejestracyjnej |
| 47 | OBD | 10 A | Do ochrony różnych obwodów |
| 48 | – | – | – |
| 49 | TR/BLOKADA | – | – |
| pięćdziesiąt | – | – | – |
| 51 | – | – | – |
| 52 | SZYBERDACH | 20A | Szyberdach (niektóre modele) |
| 53 | PRALKA | 20A | Wycieraczka i spryskiwacz przedniej szyby |
| 54 | – | – | – |
| 55 | P/WENT R | – | – |
| 56 | P / WIATR L | – | – |
| 57 | ALARM | – | – |
| 58 | M/DEF | 7,5A | Odmrażacz lusterek (niektóre modele) |
| 59 | – | – | – |
| 60 | NISKA GŁOWICA R | 15A | Światła mijania (RH), poziomowanie reflektorów |
| 61 | NISKA GŁOWA | 15A | Światła mijania (LH) |
| 62 | – | – | – |
| 63 | – | – | – |
| 64 | – | – | – |
| 65 | SAS | 10 A | Dodatkowy system przytrzymujący |
| 66 | METR | 10 A | Klaster instrumentów, system immobilizera |
| 67 | ZAPŁON | 20A | ABS (niektóre modele), DSC (niektóre modele), wspomaganie kierownicy |
| 68 | WYCIERACZKA | 20A | Wycieraczka i spryskiwacz przedniej szyby |
| 69 | SILNIK | 20A | Do ochrony różnych obwodów |
| 70 | IG SIG | 10 A | Automatyczna wycieraczka (niektóre modele), włącznik szyby (niektóre modele) |
| 71 | SAS 2 | 7,5A | Czujnik masy siedziska |
| 72 | – | – | – |
| 73 | – | – | – |
| 74 | GORĄCE KRZESŁO | 20A | Wspornik siedziska (niektóre modele) |
| 75 | D / BLOKADA 1 | 25A | Elektryczne zamki do drzwi (niektóre modele) |
| 76 | Klimatyzacja | 10 A | Klimatyzator (niektóre modele), jednostka sterująca nagrzewnicy |
| 77 | P / WIATR L | 30A | Okno elektryczne (lewe) (niektóre modele) |
| 78 | P/WENT R | 30A | Okno elektryczne (prawe) (niektóre modele) |
| 79 | Z | 10 A | Światła cofania |
| 80 | SZYBERDACH | 7,5A | Szyberdach (niektóre modele) |
| 81 | CIĄĆ | 7,5A | Światło tylne (LH), światło postojowe (LH) |
| 82 | ILUMI | 7,5A | Oświetlenie |
| 83 | – | – | – |
| 84 | – | – | – |
| 85 | – | – | – |
| 86 | – | – | – |
