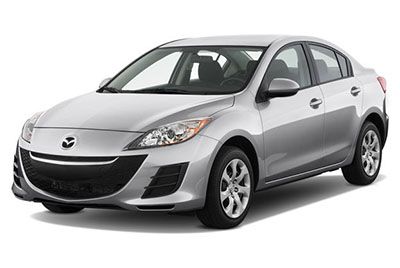

W tym artykule rozważamy drugą generację Mazdy 3 (BL), produkowaną od 2010 do 2013 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Mazda3 2010, 2011, 2012 i 2013 , uzyskasz informacje o lokalizacji numeru paneli bezpieczników wewnątrz samochodu i dowiedz się o przypisaniu każdego bezpiecznika (układzie bezpieczników).
Mazda3 2010-2013 Układ bezpieczników
Bezpieczniki zapalniczki (gniazdo zasilania): nr 12 „OUTLET” (gniazda akcesoriów) i nr 14 „CIGAR” (zapalniczka) w skrzynce bezpieczników w desce rozdzielczej.
Lokalizacja skrzynki bezpieczników
Jeśli układ elektryczny nie działa, najpierw sprawdź bezpieczniki po lewej stronie pojazdu.
Jeśli reflektory lub inne elementy elektryczne nie działają, a bezpieczniki w kabinie są normalne, sprawdź blok bezpieczników pod maską.
Przedział pasażerski
Skrzynka bezpieczników znajduje się po lewej stronie deski rozdzielczej za pokrywą.
Komora silnika
Schematy skrzynek bezpieczników
ad vertisements
2010
Komora silnika
Przydział bezpieczników w bezpieczniku komory silnika (2010)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | WENTYLATOR 2 | – | – |
| 2 | OD ZLECENIODAWCY | 40 lat | Układ sterowania silnikiem |
| 3 | BTN 1 | 50 A | Do ochrony różnych obwodów |
| 4 | Klimatyzacja MAG | 7,5 A | Klimatyzator |
| pięć | H/L WYSOKI | 20 lat | Światła drogowe |
| 6 | MGŁA | 15 lat | Światła przeciwmgielne (niektóre modele) |
| 7 | MYCIE / MYCIE | – | – |
| osiem | SZYBERDACH | 15 lat | Szyberdach (niektóre modele) |
| dziewięć | F.DEF RH | – | – |
| dziesięć | F.DEF LH | – | – |
| jedenaście | WENTYLATOR 1 | 40 lat | Miłośnik |
| 12 | POKÓJ | 15 lat | Światła wewnętrzne |
| 13 | MTC | 15 lat | TCM (niektóre modele) |
| czternaście | ASN | 20 lat | Dynamiczny system kontroli stabilności (niektóre modele) |
| piętnaście | BTN 2 | 7,5 A | Do ochrony różnych obwodów |
| szesnaście | DO POMPY | – | – |
| 17 | PODGRZEWACZ WODY | 40 lat | Podgrzewacz wody |
| 18 | INJ | – | – |
| dziewiętnaście | R.DEF | 30 lat | Odmrażacz tylnej szyby |
| dwadzieścia | KLUCZ IG 2 | 40 lat | Do ochrony różnych obwodów |
| 21 | IGKEY 1 | 40 lat | Do ochrony różnych obwodów |
| 22 | TRĄBIĆ | 15 lat | trąbić |
| 23 | ZATRZYMAĆ | 15 lat | Światła stopu |
| 24 | THE+B | 10 A | Układ sterowania silnikiem |
| 25 | POMPA PALIWOWA | 25 lat | System paliwowy |
| 26 | abs | 40 lat | abs |
| 27 | GORĄCE KRZESŁO | 20 lat | Podgrzewane siedzenie (niektóre modele) |
| 28 | EH NIE | 80 A | Elektrohydrauliczne wspomaganie kierownicy |
| 29 | – | – | – |
| trzydzieści | ABS IG | 7,5 A | abs |
| 31 | – | – | – |
| 32 | H / L LO RH | 15 lat | Światła mijania (RH) |
| 33 | H / L LO LH | 15 lat | Światła mijania (LH) |
| 34 | SPST | 7,5 A | Oświetlenie tablicy przyrządów |
| 35 | KOLEJKA | 15 lat | Światła tylne |
| 36 | ENG INJ | 15 lat | Układ sterowania silnikiem |
| 37 | BARDZO ENG | 15 lat | PCM |
| 38 | Z BARU 2 | 20 lat | PCM |
| 39 | ETV | 15 lat | Elektryczny motyl |
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2010)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | BOSE | 30 lat | Model wyposażony w system dźwiękowy Bose® (niektóre modele) |
| 2 | PSEAT | 30 lat | Fotel elektryczny (niektóre modele) |
| 3 | P.WIATR | 30 lat | Okno elektryczne |
| 4 | D LOCK | 25 lat | Silnik zamka drzwi |
| pięć | – | – | – |
| 6 | – | – | – |
| 7 | WYŁĄCZ | 15 lat | Elektroniczna blokada kierownicy (niektóre modele) |
| osiem | SAS | 15 lat | Nadmuchiwana torba |
| dziewięć | – | – | – |
| dziesięć | RYZYKO | 15 lat | Światła awaryjne |
| jedenaście | METR | 15 lat | Do ochrony różnych obwodów |
| 12 | WYJŚCIE | 15 lat | Przyłowy |
| 13 | WYCIERACZKA R | 15 lat | Tylna wycieraczka (niektóre modele) |
| czternaście | CYGARO | 15 lat | Zapalniczka |
| piętnaście | – | – | – |
| szesnaście | PODGRZEWACZ WODY | 10 A | Silnik dmuchawy |
| 17 | LUSTRO | 10 A | Elektrycznie sterowane lusterko wsteczne |
| 18 | ST SIG | 10 A | Podpis startera |
| dziewiętnaście | – | – | – |
| dwadzieścia | AUDIO | 7,5 A | System nagłośnieniowy |
| 21 | M.DEF | 7,5 A | Odmrażacz lusterek (niektóre modele) |
| 22 | AFS | 7,5 A | Adaptacyjny system oświetlenia przedniego (niektóre modele) |
| 23 | – | – | – |
| 24 | FR | 20 lat | Układ sterowania silnikiem |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | – | – | – |
| trzydzieści | P.WIATR | 25 lat | Okno elektryczne |
| 31 | – | – | – |
| 32 | WYCIERACZKA F | 25 lat | Wycieraczka i spryskiwacz przedniej szyby |
| 33 | – | – | – |
| 34 | – | – | – |
2011
ad vertisements
Komora silnika
Przydział bezpieczników w komorze silnika (2011)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | WENTYLATOR 2 | 40 lat | Wentylator chłodzący (niektóre modele) |
| 2 | OD ZLECENIODAWCY | 40 lat | Układ sterowania silnikiem |
| 3 | BTN 1 | 50 A | Do ochrony różnych obwodów |
| 4 | Klimatyzacja MAG | 7,5 A | Klimatyzator |
| pięć | H/L WYSOKI | 20 lat | Światła drogowe |
| 6 | MGŁA | 15 lat | Światła przeciwmgielne (niektóre modele) |
| 7 | MYCIE H / L | – | – |
| osiem | SZYBERDACH | 15 lat | Szyberdach (niektóre modele) |
| dziewięć | F.DEF RH | – | – |
| dziesięć | F.DEF LH | – | – |
| jedenaście | WENTYLATOR 1 | 40 lat | Miłośnik |
| 12 | POKÓJ | 15 lat | Światła wewnętrzne |
| 13 | MTC | 15 lat | TCM (niektóre modele) |
| czternaście | ASN | 20 lat | Dynamiczny system kontroli stabilności (niektóre modele) |
| piętnaście | BTN 2 | 7,5 A | Do ochrony różnych obwodów |
| szesnaście | DO POMPY | – | – |
| 17 | PODGRZEWACZ WODY | 40 lat | Klimatyzator |
| 18 | INJ | 30 lat | Wtryskiwacz (niektóre modele) |
| dziewiętnaście | R.DEF | 30 lat | Odmrażacz tylnej szyby |
| dwadzieścia | KLUCZ IG 2 | 40 lat | Do ochrony różnych obwodów |
| 21 | IGKEY 1 | 40 lat | Do ochrony różnych obwodów |
| 22 | TRĄBIĆ | 15 lat | trąbić |
| 23 | ZATRZYMAĆ | 15 lat | Światła stopu |
| 24 | THE+B | 10 A | Układ sterowania silnikiem |
| 25 | POMPA PALIWOWA | 25 lat | System paliwowy |
| 26 | abs | 40 lat | abs |
| 27 | GORĄCE KRZESŁO | 20 lat | Wspornik siedziska (niektóre modele) |
| 28 | EH NIE | 80 A | Elektrohydrauliczne wspomaganie kierownicy |
| 29 | – | – | – |
| trzydzieści | ABS IG | 7,5 A | abs |
| 31 | SWS | 7,5 A | Nadmuchiwana torba |
| 32 | H / L LO RH | 15 lat | Światła mijania (RH) |
| 33 | H / L LO LH | 15 lat | Światła mijania (LH) |
| 34 | SPST | 7,5 A | Oświetlenie tablicy przyrządów |
| 35 | KOLEJKA | 15 lat | Tylne światła |
| 36 | ENG INJ | 15 lat | Układ sterowania silnikiem |
| 37 | BARDZO ENG | 15 lat | PCM |
| 38 | Z BARU 2 | 20 lat | PCM |
| 39 | ETV | 15 lat | Elektryczny motyl |
ad vertisements
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2011)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | BOSE | 30 lat | Model wyposażony w system dźwiękowy Bose (niektóre modele) |
| 2 | PSEAT | 30 lat | Fotel elektryczny (niektóre modele) |
| 3 | P.WIATR | 30 lat | Okno elektryczne |
| 4 | D LOCK | 25 lat | Silnik zamka drzwi |
| pięć | – | – | – |
| 6 | – | – | – |
| 7 | WYŁĄCZ | – | – |
| osiem | SAS | 15 lat | Nadmuchiwana torba |
| dziewięć | – | – | – |
| dziesięć | RYZYKO | 15 lat | Światła awaryjne |
| jedenaście | METR | 15 lat | Do ochrony różnych obwodów |
| 12 | WYJŚCIE | 15 lat | Przyłowy |
| 13 | WYCIERACZKA R | 15 lat | Wycieraczka tylnej szyby |
| czternaście | CYGARO | 15 lat | Zapalniczka |
| piętnaście | – | – | – |
| szesnaście | PODGRZEWACZ WODY | 10 A | Klimatyzator |
| 17 | LUSTRO | 10 A | Elektrycznie sterowane lusterko wsteczne |
| 18 | ST SIG | 10 A | Podpis startera |
| dziewiętnaście | – | – | – |
| dwadzieścia | AUDIO | 7,5 A | System nagłośnieniowy |
| 21 | M.DEF | 7,5 A | Odmrażacz lusterek (niektóre modele) |
| 22 | AFS | 7,5 A | Adaptacyjny system oświetlenia przedniego (niektóre modele) |
| 23 | – | – | – |
| 24 | FR | 20 lat | Układ sterowania silnikiem |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | – | – | – |
| trzydzieści | P.WIATR | 25 lat | Okno elektryczne |
| 31 | – | – | – |
| 32 | WYCIERACZKA F | 25 lat | Wycieraczka i spryskiwacz przedniej szyby |
| 33 | – | – | – |
| 34 | – | – | – |
2012, 2013
Komora silnika
ad vertisements
Przydział bezpieczników w komorze silnika (2012, 2013)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | CC CC (SKYACTIV-G 2.0) | – | – |
| jeden | WENTYLATOR 2 (MZR 2.0, MZR 2.3 DISI Turbo i MZR 2.5) | 40 lat | Wentylator chłodzący (niektóre modele) |
| 2 | OD ZLECENIODAWCY | 40 lat | Układ sterowania silnikiem |
| 3 | BTN 1 | 50 A | Do ochrony różnych obwodów |
| 4 | A / CMAG | 7,5 A | Klimatyzator |
| pięć | H/L WYSOKI | 20 lat | Światła drogowe |
| 6 | MGŁA | 15 lat | Światła przeciwmgielne (niektóre modele) |
| 7 | MYCIE H / L | – | – |
| osiem | SZYBERDACH | 15 lat | Szyberdach (niektóre modele) |
| dziewięć | OGRZEWANIE (SKYACTIV-G 2.0) | 40 lat | Klimatyzator |
| dziewięć | F.DEF RH (MZR 2.0, MZR 2.3 DISI Turbo i MZR 2.5) | – | – |
| dziesięć | EVVT (SKYACTIV-G 2.0) | 20 lat | Układ sterowania silnikiem |
| dziesięć | F.DEF LH (MZR 2.0, MZR 2.3 DISI Turbo i MZR 2.5) | – | – |
| jedenaście | WENTYLATOR 1 | 40 lat | Wentylator chłodzący (niektóre modele) |
| 12 | POKÓJ | 15 lat | Światła sufitowe |
| 13 | MTC | 15 lat | Układ sterowania skrzynią biegów (niektóre modele) |
| czternaście | ASN | 20 lat | Dynamiczny system kontroli stabilności (niektóre modele) |
| piętnaście | BTN 2 | 7,5 A | Do ochrony różnych obwodów |
| szesnaście | DO POMPY | – | – |
| 17 | PTC (SKYACTIV-G 2.0) | – | – |
| 17 | KIEROWNICA (MZR 2.0, MZR 2.3 DISI Turbo i MZR 2.5) | 40 lat | Klimatyzator |
| 18 | INJ | 30 lat | Układ sterowania silnikiem (niektóre modele) |
| dziewiętnaście | R.DEF | 30 lat | Odmrażacz tylnej szyby |
| dwadzieścia | KLUCZ IG 2 | 40 lat | Do ochrony różnych obwodów |
| 21 | IGKEY 1 | 40 lat | Do ochrony różnych obwodów |
| 22 | TRĄBIĆ | 15 lat | trąbić |
| 23 | ZATRZYMAĆ | 15 lat | Światła stopu |
| 24 | THE+B | 10 A | Układ sterowania silnikiem |
| 25 | POMPA PALIWOWA | 25 lat | System paliwowy |
| 26 | abs | 40 lat | abs |
| 27 | GORĄCE KRZESŁO | 20 lat | Podgrzewane siedzenie (niektóre modele) |
| 28 | EH NIE | 80 A | Wspomaganie kierownicy |
| 29 | – | – | – |
| trzydzieści | ABS IG | 7,5 A | abs |
| 31 | SWS | 7,5 A | Nadmuchiwana torba |
| 32 | H / L LO RH | 15 lat | Światła mijania (RH) |
| 33 | H / L LO LH | 15 lat | Światła mijania (LH) |
| 34 | SPST | 7,5 A | Oświetlenie tablicy przyrządów |
| 35 | KOLEJKA | 15 lat | Światła tylne, światła postojowe, światła tablicy rejestracyjnej |
| 36 | ENG INJ | 15 lat | Układ sterowania silnikiem |
| 37 | BARDZO ENG | 15 lat | Układ sterowania silnikiem |
| 38 | ENG INJ (SKYACTIV-G 2.0) | 15 lat | Układ sterowania silnikiem |
| 38 | ENG BAR 2 (MZR 2.0, MZR 2.3 DISI Turbo i MZR 2.5) | 20 lat | Układ sterowania silnikiem |
| 39 | EHPAS IG (SKYACTIV-G 2.0) | – | – |
| 39 | ETV (MZR 2.0, MZR 2.3 DISI Turbo i MZR 2.5) | 15 lat | Układ sterowania silnikiem |
ad vertisements
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2012, 2013)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | BOSE | – | – |
| 2 | SIEDZENIE P | 30 lat | Fotel elektryczny (niektóre modele) |
| 3 | P.WIATR | 30 lat | Okno elektryczne |
| 4 | D.LOCK | 25 lat | Elektryczne blokowanie drzwi |
| pięć | – | – | – |
| 6 | – | – | – |
| 7 | WYŁĄCZ | – | – |
| osiem | SAS | 15 lat | Nadmuchiwana torba |
| dziewięć | – | – | – |
| dziesięć | RYZYKO | 15 lat | Światła awaryjne, migające |
| jedenaście | METR | 15 lat | Klaster instrumentów |
| 12 | WYJŚCIE | 15 lat | Przyłowy |
| 13 | WYCIERACZKA R. | 15 lat | Wycieraczka i spryskiwacz tylnej szyby (niektóre modele) |
| czternaście | CYGARO | 15 lat | Przyłowy |
| piętnaście | SYPIALNIA2 | – | – |
| szesnaście | PODGRZEWACZ WODY | 10 A | Klimatyzator |
| 17 | LUSTRO | 10 A | Elektrycznie sterowane lusterko wsteczne |
| 18 | ST SIG | 10 A | Układ sterowania silnikiem |
| dziewiętnaście | – | – | – |
| dwadzieścia | AUDIO | 7,5 A | System nagłośnieniowy |
| 21 | M.DEF | 7,5 A | Odmrażacz lusterek (niektóre modele) |
| 22 | AFS | 7,5 A | Adaptacyjny system oświetlenia przedniego (niektóre modele) |
| 23 | – | – | – |
| 24 | FR | 20 lat | Układ sterowania silnikiem |
| 25 | – | – | – |
| 26 | METR2 | – | – |
| 27 | – | – | – |
| 28 | DŹWIĘK2 | – | – |
| 29 | – | – | – |
| trzydzieści | P.WIATR | 25 lat | Okno elektryczne |
| 31 | – | – | – |
| 32 | F. WYCIERACZKA | 25 lat | Wycieraczka i spryskiwacz przedniej szyby |
| 33 | BOSE 2 | 25 lat | Model wyposażony w system dźwiękowy Bose (niektóre modele) |
| 34 | – | – | – |
