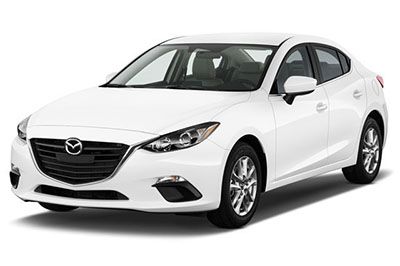

W tym artykule rozważymy trzecią generację Mazdy 3 (BM, BN), produkowanej od 2014 do 2018 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Mazda3 2014, 2015, 2016, 2017 i 2018 , uzyskasz informacje o lokalizacji panele bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników).
Contents
Układ bezpieczników Mazda3 2014-2018
Bezpieczniki zapalniczki (gniazdo zasilania): nr 5 „R.OUTLET3” i nr 11 „F.OUTLET” w skrzynce bezpieczników w przedziale pasażerskim.
Lokalizacja skrzynki bezpieczników
Jeśli układ elektryczny nie działa, najpierw sprawdź bezpieczniki po lewej stronie pojazdu.
Jeśli reflektory lub inne elementy elektryczne nie działają, a bezpieczniki w kabinie są normalne, sprawdź blok bezpieczników pod maską.
Przedział pasażerski
Skrzynka bezpieczników znajduje się po lewej stronie pojazdu, przy drzwiach.
Komora silnika
Schematy skrzynek bezpieczników
ad vertisements
2014
Komora silnika
Przydział bezpieczników w komorze silnika (2014)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | MGŁA | 15 lat | Światła przeciwmgielne (niektóre modele) |
| 2 | H/L WYSOKI | 20 lat | Światła drogowe (niektóre modele) |
| 3 | H / CZYSTOŚĆ | 20 lat | – |
| 4 | ZATRZYMAĆ | 10 A | Światła stopu |
| pięć | POKÓJ | 15 lat | oświetlenie sufitowe |
| 6 | THE+B | 7,5 A | Układ sterowania silnikiem |
| 7 | GORĄCE PALIWO | – | – |
| osiem | RYZYKO | 25 lat | Światła awaryjne, migacze |
| dziewięć | ABS/DSCS | 30 lat | ABS, dynamiczny system kontroli stabilności |
| dziesięć | METR2 | – | – |
| jedenaście | AUDIO2 | 7,5 A | System nagłośnieniowy |
| 12 | BOSE | 25 lat | Model wyposażony w system dźwiękowy Bose (niektóre modele) |
| 13 | AUDIO1 | 15 lat | System nagłośnieniowy |
| czternaście | POMPA PALIWOWA | 15 lat | System paliwowy |
| piętnaście | HID R DRL | 15 lat | Reflektor (RH) (z reflektorami ksenonowymi), światła do jazdy dziennej (niektóre modele) |
| szesnaście | DO POMPY | – | – |
| 17 | TRĄBIĆ | 15 lat | trąbić |
| 18 | KOLEJKA | 15 lat | Światła tylne, światła tablicy rejestracyjnej, światła postojowe, przednie boczne światła obrysowe |
| dziewiętnaście | – | – | – |
| dwadzieścia | DO | 15 lat | Układ sterowania skrzynią biegów |
| 21 | WYCIERACZKA R. | 15 lat | Wycieraczka tylnej szyby (niektóre modele) |
| 22 | Klimatyzacja | 7,5 A | Klimatyzator |
| 23 | SILNIK3 | 15 lat | Układ sterowania silnikiem |
| 24 | SILNIK2 | 15 lat | Układ sterowania silnikiem |
| 25 | SILNIK1 | 15 lat | Układ sterowania silnikiem |
| 26 | ŚWIETLNY GIS | – | – |
| 27 | EVVT | 20 lat | Układ sterowania silnikiem |
| 28 | WYCIERACZKA | 20 lat | Wycieraczka i spryskiwacz przedniej szyby |
| 29 | DC DC REG | – | – |
| trzydzieści | – | – | – |
| 31 | DODAJ WENTYLATORA | – | – |
| 32 | P.OKNO1 | 30 lat | Okna elektryczne |
| 33 | H / G BAS R | 15 lat | Światła mijania (RH) (z reflektorami halogenowymi) |
| 34 | H / L DÓŁ L UKRYTY L | 15 lat | Reflektor (LH) (z reflektorami ksenonowymi), światła mijania (LH) (z reflektorami halogenowymi) |
| 35 | LICZNIK1 | 10 A | Klaster instrumentów |
| 36 | IG2 | 30 lat | Do ochrony różnych obwodów |
| 37 | – | – | – |
| 38 | MIŁOŚNIK | – | – |
| 39 | DC DC DE | – | – |
| 40 | SRS1 | 7,5 A | Nadmuchiwana torba |
| 41 | SILNIK. IG1 | 15 lat | Układ sterowania silnikiem |
| 42 | C / U IG1 | 15 lat | Do ochrony różnych obwodów |
| 43 | – | – | – |
ad vertisements
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2014)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | P.SEAT D | 30 lat | Fotel elektryczny (niektóre modele) |
| 2 | D.LOCK | 25 lat | Elektryczne blokowanie drzwi |
| 3 | P.OKNO2 | 25 lat | Okna elektryczne |
| 4 | GORĄCE KRZESŁO | 20 lat | Podgrzewane siedzenie (niektóre modele) |
| pięć | WYJŚCIE R.3 | 15 lat | Przyłowy |
| 6 | SRS2 / WYŁĄCZ | 15 lat | Czujnik ciężaru siedziska (niektóre modele) |
| 7 | SZYBERDACH | 10 A | Szyberdach (niektóre modele) |
| osiem | M.DEF | 7,5 A | Odmrażacz lusterek (niektóre modele) |
| dziewięć | WYJŚCIE R.1 | – | – |
| dziesięć | LUSTRO | 7,5 A | Elektrycznie sterowane lusterko wsteczne |
| jedenaście | F. WYJŚCIE | 15 lat | Przyłowy |
| 12 | W IND | 7,5 A | Wskaźnik zmiany biegów AT (niektóre modele) |
| 13 | – | – | – |
| czternaście | – | – | – |
| piętnaście | – | – | – |
2015, 2016
ad vertisements
Komora silnika
Przydział bezpieczników w komorze silnika (2015, 2016)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | MGŁA | 15 lat | Światła przeciwmgielne (niektóre modele) |
| 2 | H/LH1 | 20 lat | Światła drogowe (z reflektorami halogenowymi) |
| 3 | H / CZYSTOŚĆ | 20 lat | – |
| 4 | ZATRZYMAĆ | 10 A | Światła stopu |
| pięć | POKÓJ | 15 lat | oświetlenie sufitowe |
| 6 | THE+B | 7,5 A | Układ sterowania silnikiem |
| 7 | GORĄCE PALIWO | 15 lat | – |
| osiem | RYZYKO | 25 lat | Światła awaryjne, migacze |
| dziewięć | ABS/DSCS | 30 lat | ABS, dynamiczny system kontroli stabilności |
| dziesięć | METR2 | 7,5 A | – |
| jedenaście | AUDI02 | 7,5 A | System nagłośnieniowy |
| 12 | BOSE | 25 lat | Model wyposażony w system dźwiękowy Bose (niektóre modele) |
| 13 | AUDIO1 | 15 lat | System nagłośnieniowy |
| czternaście | POMPA PALIWOWA | 15 lat | System paliwowy |
| piętnaście | HID R DRL | 15 lat | Reflektor (RH) (z reflektorami ksenonowymi), światła do jazdy dziennej (niektóre modele) |
| szesnaście | DO POMPY | 15 lat | – |
| 17 | TRĄBIĆ | 15 lat | trąbić |
| 18 | KOLEJKA | 15 lat | Światła tylne, oświetlenie tablicy rejestracyjnej, światła postojowe. Przednie boczne światła obrysowe |
| dziewiętnaście | GNC | 15 lat | – |
| dwadzieścia | DO | 15 lat | Układ sterowania skrzynią biegów |
| 21 | WYCIERACZKA | 15 lat | Wycieraczka tylnej szyby (niektóre modele) |
| 22 | Klimatyzacja | 7,5 A | Klimatyzator |
| 23 | SILNIK3 | 15 lat | Układ sterowania silnikiem |
| 24 | SILNIK2 | 15 lat | Układ sterowania silnikiem |
| 25 | SILNIK1 | 15 lat | Układ sterowania silnikiem |
| 26 | ŚWIETLNY GIS | 5 lat | – |
| 27 | EVVT | 20 lat | Układ sterowania silnikiem |
| 28 | WYCIERACZKA | 20 lat | Wycieraczka i spryskiwacz przedniej szyby |
| 29 | REJESTR DCDC | 30 lat | – |
| trzydzieści | POMPA PALIWA2 | 30 lat | – |
| 31 | DODAJ WENTYLATORA | 40 lat | – |
| 32 | P. OKNO 1 | 30 lat | Okna elektryczne |
| 33 | H / G BAS R | 15 lat | Światła mijania (RH) (z reflektorami halogenowymi) |
| 34 | H / L DÓŁ L UKRYTY L | 15 lat | Reflektor (LH) (z reflektorami ksenonowymi), światła mijania (LH) (z reflektorami halogenowymi) |
| 35 | LICZNIK1 | 10 A | Klaster instrumentów |
| 36 | IG2 | 30 lat | Do ochrony różnych obwodów |
| 37 | LPG | 30 lat | – |
| 38 | MIŁOŚNIK | 40 lat | – |
| 39 | DCDC DE | 40 lat | – |
| 40 | SRS1 | 7,5 A | Nadmuchiwana torba |
| 41 | SILNIK. IG1 | 15 lat | Układ sterowania silnikiem |
| 42 | C / U IG1 | 15 lat | Do ochrony różnych obwodów |
| 43 | – | – | – |
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2015, 2016)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | P.WINDOW3 PSEAT D |
30 lat | Fotel elektryczny (niektóre modele) |
| 2 | D.LOCK | 25 lat | Elektryczne blokowanie drzwi |
| 3 | P.OKNO2 | 25 lat | Okna elektryczne |
| 4 | GORĄCE KRZESŁO | 20 lat | Podgrzewane siedzenie (niektóre modele) |
| pięć | WYJŚCIE R.3 | 15 lat | Przyłowy |
| 6 | SRS2 / WYŁĄCZ | 15 lat | Czujnik masy siedziska |
| 7 | SZYBERDACH | 10 A | Szyberdach (niektóre modele) |
| osiem | M.DEF | 7,5 A | Odmgławiacz lustrzany (niektóre modele) |
| dziewięć | WYJŚCIE R.1 | 15 lat | – |
| dziesięć | LUSTRO | 7,5 A | Elektrycznie sterowane lusterko wsteczne |
| jedenaście | F. WYJŚCIE | 15 lat | Przyłowy |
| 12 | ABS IG ATIND | 7,5 A | Wskaźnik zmiany AT (niektóre modele) |
| 13 | SRS1 | 7,5 A | – |
| czternaście | LICZNIK1 | 10 A | – |
| piętnaście | C / U IG1 | 15 lat | – |
2017, 2018
Komora silnika
ad vertisements
Przydział bezpieczników w komorze silnika (2017, 2018)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | MGŁA | 15 lat | Światła przeciwmgielne (niektóre modele) |
| 2 | H/L WYSOKI | 20 lat | Światła drogowe (z reflektorami halogenowymi) |
| 3 | H / CZYSTOŚĆ | 20 lat | – |
| 4 | ZATRZYMAĆ | 10 A | Światła stopu |
| pięć | POKÓJ | 15 lat | oświetlenie sufitowe |
| 6 | THE+B | 7,5 A | Układ sterowania silnikiem |
| 7 | GORĄCE PALIWO | 15 lat | – |
| osiem | RYZYKO | 25 lat | Światła awaryjne, migacze |
| dziewięć | ABS/DSCS | 30 lat | ABS, dynamiczny system kontroli stabilności |
| dziesięć | METR2 | 7,5 A | – |
| jedenaście | AUDIO2 | 7,5 A | System nagłośnieniowy |
| 12 | BOSE | 25 lat | Model wyposażony w system dźwiękowy Bose (niektóre modele) |
| 13 | AUDIO1 | 15 lat | System nagłośnieniowy |
| czternaście | POMPA PALIWOWA | 15 lat | System paliwowy |
| piętnaście | HID R DRL | 15 lat | Reflektor (RH) (z reflektorami LED), światła do jazdy dziennej (niektóre modele) |
| szesnaście | DO POMPY | 15 lat | – |
| 17 | TRĄBIĆ | 15 lat | trąbić |
| 18 | KOLEJKA | 15 lat | Światła tylne, światła tablicy rejestracyjnej, światła postojowe, przednie boczne światła obrysowe |
| dziewiętnaście | OGRZEWANIE ST | 15 lat | Podgrzewana kierownica (niektóre modele) |
| dwadzieścia | DO | 15 lat | Układ sterowania skrzynią biegów |
| 21 | WYCIERACZKA | 15 lat | Wycieraczka tylnej szyby (niektóre modele) |
| 22 | Klimatyzacja | 7,5 A | Klimatyzator |
| 23 | SILNIK3 | 15 lat | Układ sterowania silnikiem |
| 24 | SILNIK2 | 15 lat | Układ sterowania silnikiem |
| 25 | SILNIK1 | 15 lat | Układ sterowania silnikiem |
| 26 | ŚWIETLNY GIS | 5 lat | – |
| 27 | EVVT | 20 lat | Układ sterowania silnikiem |
| 28 | WYCIERACZKA | 20 lat | Wycieraczka i spryskiwacz przedniej szyby |
| 29 | DC DC REG | 30 lat | – |
| trzydzieści | EPBL PALIWO P2 | 30 lat | Elektryczny hamulec postojowy (lewy) (niektóre modele) |
| 31 | DODAJ WENTYLATORA | 40 lat | – |
| 32 | P. OKNO 1 | 30 lat | Okna elektryczne |
| 33 | H / G BAS R | 15 lat | Światła mijania (RH) (z reflektorami halogenowymi) |
| 34 | H / L DÓŁ L UKRYTY L | 15 lat | Reflektor (LH) (Z reflektorami LED), Światła mijania (LH) (Z reflektorami halogenowymi) |
| 35 | LICZNIK1 | 10 A | Klaster instrumentów |
| 36 | IG2 | 30 lat | Do ochrony różnych obwodów |
| 37 | EPBR LPG | 30 lat | Elektryczny hamulec postojowy (RH) (niektóre modele) |
| 38 | PALIWO P3 WENTYLATOR | 40 lat | – |
| 39 | DCDC DE | 40 lat | – |
| 40 | SRS1 | 7,5 A | Nadmuchiwana torba |
| 41 | SILNIK. IG1 | 15 lat | Układ sterowania silnikiem |
| 42 | C / U IG1 | 15 lat | Do ochrony różnych obwodów |
| 43 | MÈTRE3 | 10 A | – |
ad vertisements
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2017, 2018)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | P.WINDOW3 PSEAT D | 30 lat | Fotel elektryczny (niektóre modele) |
| 2 | D.LOCK | 25 lat | Elektryczne blokowanie drzwi |
| 3 | P.OKNO2 | 25 lat | Okna elektryczne |
| 4 | GORĄCE KRZESŁO | 20 lat | Podgrzewane siedzenie (niektóre modele) |
| pięć | WYJŚCIE R.3 | 15 lat | Przyłowy |
| 6 | SRS2 / WYŁĄCZ | 15 lat | Czujnik masy siedziska |
| 7 | SZYBERDACH | 10 A | Szyberdach (niektóre modele) |
| osiem | M.DEF | 7,5 A | Odmgławiacz lustrzany (niektóre modele) |
| dziewięć | WYJŚCIE R.1 | 15 lat | – |
| dziesięć | LUSTRO | 7,5 A | Elektrycznie sterowane lusterko wsteczne |
| jedenaście | F. WYJŚCIE | 15 lat | Przyłowy |
| 12 | ABS IG ATIND | 7,5 A | Wskaźnik zmiany AT (niektóre modele) |
| 13 | SRS1 | 7,5 A | – |
| czternaście | LICZNIK1 | 10 A | – |
| piętnaście | C / U IG1 | 15 lat | – |
