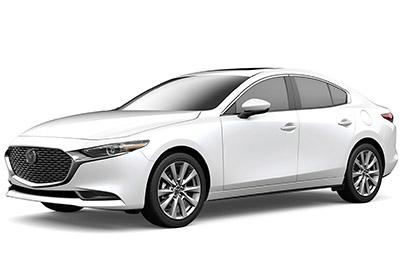

W tym artykule rozważymy czwartą generację Mazdy 3 (BP), dostępną od 2019 roku do dnia dzisiejszego. Znajdują się tutaj schematy skrzynek bezpieczników do modeli Mazda3 2019 i 2020 , informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz informacje o przeznaczeniu każdego bezpiecznika (układ bezpieczników).
Contents
Mazda3 2019-2020 Układ bezpieczników…
Bezpieczniki zapalniczki (gniazdo): F15 i F30 w skrzynce bezpieczników w komorze silnika.
Skrzynka bezpieczników w przedziale pasażerskim
Lokalizacja skrzynki bezpieczników
Znajduje się po lewej stronie pojazdu, za maską.
Schemat skrzynki bezpieczników
ad vertisements
Przydział bezpieczników w przedziale pasażerskim (2019, 2020)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| F1 | – | Nieużywany |
| F2 | – | Nieużywany |
| F3 | – | Nieużywany |
| F4 | 15 lat | Elektryczne zamki drzwi (kierowca) |
| F5 | 15 lat | Elektryczne ryglowanie drzwi (pasażer) |
| F6 | – | Nieużywany |
| F7 | – | Nieużywany |
| F8 | – | Nieużywany |
| F9 | 30 lat | Elektryczne szyby (kierowca) |
| F10 | 30 lat | Elektryczne szyby (pasażer) |
| F11 | 30 lat | Fotel elektryczny (kierowca) (niektóre modele) |
| F12 | – | Nieużywany |
| F13 | 15 lat | audio |
| F14 | – | Nieużywany |
| F15 | 15 lat | Zamek tylnych drzwi |
| F 16 | 15 lat | Oświetlenie |
| F17 | 10 A | Światła stopu |
| F18 | 10 A | Tylne światła |
| F19 | 10 A | Tylne kierunkowskazy |
| F20 | 10 A | Tylne światła |
| F21 | 10 A | Tylne światła |
| F22 | 7,5 A | Elektryczna blokada kierownicy (niektóre modele) |
| F23 | – | Nieużywany |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Schemat skrzynki bezpieczników
ad vertisements
Przydział bezpieczników w komorze silnika (2019, 2020)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| F1 | – | Nieużywany |
| F2 | 20 lat | Odmrażacz wycieraczek (niektóre modele) |
| F3 | 30 lat | Układ sterowania silnikiem |
| F3 | 20 lat | Nieużywany |
| F4 | 20 lat | S-VT |
| F5 | 40 lat | Układ sterowania silnikiem |
| F6 | 20 lat | Nieużywany |
| F7 | 15 lat | Nieużywany |
| F7 | 20 lat | Pompa paliwowa |
| F8 | 15 lat | Układ sterowania silnikiem |
| F9 | 15 lat | System kontroli transmisji (niektóre modele) |
| F10 | 15 lat | Układ sterowania silnikiem |
| F11 | 7,5 A | Klimatyzator |
| F12 | 15 lat | Układ sterowania silnikiem |
| F13 | 15 lat | Nieużywany |
| F14 | 20 lat | Podgrzewany przedni fotel (niektóre modele) |
| F15 | 20 lat | Nieużywany |
| F 16 | 15 lat | Do ochrony różnych obwodów |
| F17 | – | Nieużywany |
| F18 | 15 lat | Przyłowy |
| F19 | 60 A | Układ wspomagania kierownicy |
| F20 | 15 lat | Phare (lewa strona) 1 |
| F21 | 15 lat | Reflektor (prawy) 1 |
| F22 | 15 lat | Do ochrony różnych obwodów |
| F23 | 30 lat | ABS, dynamiczny system kontroli stabilności |
| F24 | 15 lat | Phare (lewa strona) 2 |
| F25 | 15 lat | Reflektor (prawy) 2 |
| F26 | 7,5 A | Diagnoza na pokładzie |
| F27 | 25 lat | Do ochrony różnych obwodów |
| F28 | 25 lat | Do ochrony różnych obwodów |
| F29 | 15 lat | Spryskiwacz przedniej szyby |
| F30 | 15 lat | Przyłowy |
| F31 | 15 lat | klakson |
| F32 | – | Nieużywany |
| F33 | – | Nieużywany |
| F34 | – | Nieużywany |
| F35 | 50A | ABS, dynamiczny system kontroli stabilności |
| F36 | – | Nieużywany |
| F37 | 40 lat | Odmgławiacz tylnej szyby |
| F38 | 50 A | Do ochrony różnych obwodów |
| F39 | – | Nieużywany |
| F40 | 40 lat | Klimatyzator |
| F41 | – | Nieużywany |
| F42 | 20 lat | Wycieraczki |
| F43 | 30 lat | Wentylator |
| F44 | 30 lat | Do ochrony różnych obwodów |
| F45 | 10 A | Układ sterowania silnikiem |
| F46 | 15 lat | audio |
| F47 | 15 lat | Do ochrony różnych obwodów |
| F48 | 7,5 A | Nadmuchiwana torba |
| F49 | 15 lat | Klaster instrumentów |
| F50 | 15 lat | Lampa pokojowa |
| F51 | 25 lat | System nagłośnieniowy |
| F52 | 10 A | Szyberdach (niektóre modele) |
| F53 | 15 lat | Układ sterowania silnikiem |
| F54 | 15 lat | i-ACTIVSENSE |
| F55 | 50 A | Nieużywany |
| F56 | 50 A | Nieużywany |
