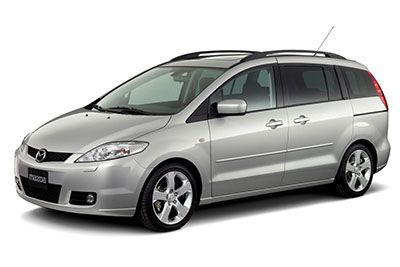

W tym artykule rozważymy drugą generację Mazdy 5, produkowaną od 2005 do 2010 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Mazda 5 2006, 2007, 2008, 2009 i 2010 , uzyskasz informacje o lokalizacji numeru paneli bezpieczników wewnątrz samochodu i dowiedz się o przypisaniu każdego bezpiecznika (układzie bezpieczników).
Contents
Mazda5 2006-2010 Układ bezpieczników
Bezpieczniki zapalniczki (gniazdo zasilania): 4 „P.OUTLET” (gniazdo akcesoriów) i nr 6 „CIGAR” (zapalniczka) w skrzynce bezpieczników w desce rozdzielczej
Lokalizacja skrzynki bezpieczników
Jeśli układ elektryczny nie działa, najpierw sprawdź bezpieczniki po stronie pasażera.
Jeśli reflektory lub inne elementy elektryczne nie działają, a bezpieczniki w kabinie są sprawne, sprawdź blok bezpieczników pod maską.
Przedział pasażerski
Skrzynka bezpieczników znajduje się za pokrywą po stronie pasażera na desce rozdzielczej.
Komora silnika
Topliwy główny:
Aby wymienić bezpiecznik GŁÓWNY, skontaktuj się z Autoryzowaną Stacją Obsługi Mazdy.
Schematy skrzynek bezpieczników
2006
Komora silnika
ad vertisements
Przydział bezpieczników w komorze silnika (2006)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | MIŁOŚNIK | 30 lat | Miłośnik |
| 2 | MIŁOŚNIK | 30 lat | Miłośnik |
| 3 | P.WIATR | 40 lat | Elektryczne szyby (niektóre modele) |
| 4 | KLUCZ IG1 | 30 lat | Do ochrony różnych obwodów |
| pięć | ABS-V | 20 lat | ABS, DSC (niektóre modele) |
| 6 | ABS-P | 30 lat | ABS, DSC (niektóre modele) |
| 7 | KLUCZ IG2 | 20 lat | Do ochrony różnych obwodów (niektóre modele) |
| osiem | ODMRAŻANIE CIEPŁA | 20 lat | Podgrzewacz wody (niektóre modele) |
| dziewięć | MIŁOŚNIK | 40 lat | Silnik dmuchawy |
| dziesięć | GLOW IG KEY1 | 40 lat | Świece żarowe (niektóre modele) |
| jedenaście | BTN | 40 lat | Do ochrony różnych obwodów |
| 12 | KLUCZ IG2 | 40 lat | Do ochrony różnych obwodów (niektóre modele) |
| 13 | P.SLIDE LH ZAMKNIĘCIE | 20 lat | Łatwe zamykanie, elektryczne drzwi przesuwne (lewe) (niektóre modele) |
| czternaście | ZAMKNIĘCIE P.SLIDE RH | 20 lat | Łatwe zamykanie, elektryczne drzwi przesuwne (RH) (niektóre modele) |
| piętnaście | EHPAS | 80 A | Elektrohydrauliczne wspomaganie kierownicy (niektóre modele) |
| szesnaście | MGŁA | 15 lat | Przednie światła przeciwmgielne (niektóre modele) |
| 17 | D.LOCK | 20 lat | Elektryczne blokowanie drzwi |
| 18 | P.WIND H / CZYSZCZENIE | 20 lat | Spryskiwacze reflektorów (niektóre modele), elektryczne szyby (niektóre modele) |
| dziewiętnaście | MAG | 10 A | Sprzęgło magnetyczne |
| dwadzieścia | LUZ | 25 lat | Odmrażacz tylnej szyby |
| 21 | THE+B | 10 A | PCM |
| 22 | ZATRZYMAĆ | 10 A | Światła stopu |
| 23 | PALIWO | 20 lat | Pompa paliwa (niektóre modele), podgrzewacz paliwa (niektóre modele) |
| 24 | RYZYKO | 10 A | Kierunkowskazy, światła awaryjne |
| 25 | POKÓJ | 15 lat | Światła sufitowe. Lampki do czytania, oświetlenie bagażnika, do ochrony różnych obwodów |
| 26 | – | – | – |
| 27 | – | – | – |
| 28 | ŚWIETLNY GIS | 7,5 A | PCM (niektóre modele) |
| 29 | KIEROWNIK HR | 10 A | Światła drogowe (RH) |
| trzydzieści | GŁOWA HL | 10 A | Światła drogowe (lewe) |
| 31 | TRĄBIĆ | 15 lat | trąbić |
| 32 | SZYBERDACH | 20 lat | Szyberdach (niektóre modele) |
| 33 | Włamywacz ETC MIRROR | 7,5 A | System antykradzieżowy (niektóre modele) |
| 34 | LR GŁOWA | 15 lat | Światła mijania (RH), Ręczna regulacja reflektorów (niektóre modele) |
| 35 | GŁOWA LL | 15 lat | Światła mijania (LH) |
| 36 | OD BAR2 | 15 lat | Grzałka O2 (niektóre modele) |
| 37 | BARDZO ENG | 15 lat | Czujnik przepływu powietrza, układ sterowania silnikiem |
| 38 | INJ | 20 lat | Wtryskiwacz (niektóre modele), PCM (niektóre modele) |
| 39 | ILUMI | 10 A | Oświetlenie |
| 40 | KOLEJKA | 10 A | Światła tylne, światła postojowe, światła tablicy rejestracyjnej. Tylne światło przeciwmgielne (niektóre modele), do ochrony różnych obwodów |
ad vertisements
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2006)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | M.DEF | 7,5 A | Odmrażacz lusterek (niektóre modele) |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | P. WYJŚCIE | 15 lat | Gniazdo akcesoriów |
| pięć | MAJ / L | 5 lat | Zmiana AT (niektóre modele) |
| 6 | CYGARO | 15 lat | Zapalniczka |
| 7 | LUSTRO | 7,5 A | Elektrycznie sterowane lusterko wsteczne, system audio (niektóre modele) |
| osiem | Klimatyzacja | 10 A | Klimatyzator |
| dziewięć | F.WIP | 25 lat | Wycieraczki i spryskiwacze przedniej szyby |
| dziesięć | R.WIP | 15 lat | Wycieraczka i spryskiwacz tylnej szyby |
| jedenaście | FR | 5 lat | Przekaźnik główny (niektóre modele), PCM (niektóre modele) |
| 12 | METR | 10 A | Klaster instrumentów. Automatyczne poziomowanie reflektorów (niektóre modele) |
| 13 | SAS | 10 A | Dodatkowe systemy przytrzymujące |
| czternaście | RÓJ | 15 lat | Podgrzewane siedzenie (niektóre modele) |
| piętnaście | ABS/ASN | 5 lat | ABS, DSC (niektóre modele) |
| szesnaście | EHPAS | 5 lat | Elektrohydrauliczne wspomaganie kierownicy (niektóre modele) |
| 17 | FR2 | 15 lat | – |
| 18 | P/W | 30 lat | Elektryczne szyby (niektóre modele) |
| dziewiętnaście | P/W | 40 lat | – |
2007
Komora silnika
ad vertisements
Przydział bezpieczników w komorze silnika (2007)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | MIŁOŚNIK | 30 lat | Miłośnik |
| 2 | MIŁOŚNIK | 30 lat | Miłośnik |
| 3 | P.WIATR | 40 lat | – |
| 4 | KLUCZ IG1 | 30 lat | – |
| pięć | ABS-V | 20 lat | abs |
| 6 | ABS-P | 30 lat | abs |
| 7 | KLUCZ IG2 | 20 lat | Do ochrony różnych obwodów |
| osiem | ODMRAŻANIE CIEPŁA | 20 lat | – |
| dziewięć | MIŁOŚNIK | 40 lat | Silnik dmuchawy |
| dziesięć | GLOW IG KEY1 | 40 lat | Do ochrony różnych obwodów |
| jedenaście | BTN | 40 lat | Do ochrony różnych obwodów |
| 12 | KLUCZ IG2 | 40 lat | – |
| 13 | P.SLIDE LH ZAMKNIĘCIE | 20 lat | Łatwe zamykanie (lewe) (niektóre modele) |
| czternaście | ZAMKNIĘCIE P.SLIDE RH | 20 lat | Łatwe zamykanie (RH) (niektóre modele) |
| piętnaście | EHPAS | 80 A | Elektrohydrauliczne wspomaganie kierownicy |
| szesnaście | MGŁA | 15 lat | Przednie światła przeciwmgielne (niektóre modele) |
| 17 | D.LOCK | 20 lat | Elektryczne blokowanie drzwi |
| 18 | P.WIND H / CZYSZCZENIE | 20 lat | – |
| dziewiętnaście | MAG | 10 A | Sprzęgło magnetyczne |
| dwadzieścia | LUZ | 25 lat | Odmrażacz tylnej szyby |
| 21 | THE+B | 10 A | PCM |
| 22 | ZATRZYMAĆ | 10 A | Światła stopu |
| 23 | PALIWO | 20 lat | Pompa paliwowa |
| 24 | RYZYKO | 10 A | Kierunkowskazy, światła awaryjne |
| 25 | POKÓJ | 15 lat | Światła sufitowe. Lampki do czytania, oświetlenie bagażnika, do ochrony różnych obwodów |
| 26 | – | – | – |
| 27 | – | – | – |
| 28 | ŚWIETLNY GIS | 7,5 A | – |
| 29 | KIEROWNIK HR | 10 A | Światła drogowe (RH) |
| trzydzieści | GŁOWA HL | 10 A | Światła drogowe (LH) |
| 31 | TRĄBIĆ | 15 lat | trąbić |
| 32 | SZYBERDACH | 20 lat | Szyberdach (niektóre modele) |
| 33 | Włamywacz ETC MIRROR | 7,5 A | PCM |
| 34 | LR GŁOWA | 15 lat | Światła mijania (RH), Ręczna regulacja reflektorów (niektóre modele) |
| 35 | GŁOWA LL | 15 lat | Światła mijania (LH) |
| 36 | OD BAR2 | 15 lat | PCM |
| 37 | BARDZO ENG | 15 lat | Czujnik przepływu powietrza, układ sterowania silnikiem |
| 38 | INJ | 20 lat | Wtryskiwacz |
| 39 | ILUMI | 10 A | Oświetlenie |
| 40 | KOLEJKA | 10 A | Światła tylne, światła postojowe, oświetlenie tablicy rejestracyjnej, do ochrony różnych obwodów |
ad vertisements
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2007)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | M.DEF | 7,5 A | Odmrażacz lusterek (niektóre modele) |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | P. WYJŚCIE | 15 lat | Gniazdo akcesoriów |
| pięć | MAJ / L | 5 lat | Zmiana AT (niektóre modele) |
| 6 | CYGARO | 15 lat | Gniazdo akcesoriów |
| 7 | LUSTRO | 7,5 A | Elektrycznie sterowane lusterko wsteczne, system audio (niektóre modele) |
| osiem | Klimatyzacja | 10 A | Klimatyzator |
| dziewięć | F.WIP | 25 lat | Wycieraczki i spryskiwacze przedniej szyby |
| dziesięć | R.WIP | 15 lat | Wycieraczka i spryskiwacz tylnej szyby |
| jedenaście | FR | 5 lat | PCM |
| 12 | METR | 10 A | Klaster instrumentów |
| 13 | SAS | 10 A | Dodatkowe systemy przytrzymujące |
| czternaście | RÓJ | 15 lat | Podgrzewane siedzenie (niektóre modele) |
| piętnaście | ABS/ASN | 5 lat | abs |
| szesnaście | EHPAS | 5 lat | Elektrohydrauliczne wspomaganie kierownicy |
| 17 | FR2 | 15 lat | Podgrzewacz O2 |
| 18 | P/W | 30 lat | Okna elektryczne |
| dziewiętnaście | P/W | 40 lat | – |
2008, 2009, 2010
Komora silnika
ad vertisements
Przydział bezpieczników w komorze silnika (2008, 2009, 2010)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | MIŁOŚNIK | 30 lat | Miłośnik |
| 2 | MIŁOŚNIK | 30 lat | Miłośnik |
| 3 | P.WIND (Bez systemu wentylacji tylnej) | 40 lat | Okna elektryczne |
| 3 | WENTYLATOR R. (z systemem wentylacji tylnej) | 30 lat | Silnik dmuchawy tylnej |
| 4 | IG KEY1 INJ (bez tylnego systemu wentylacji) | 30 lat | Do ochrony różnych obwodów |
| 4 | IG KEY2 (z tylnym systemem wentylacji) | 20 lat | – |
| pięć | ABS-V | 20 lat | abs |
| 6 | ABS-P | 30 lat | abs |
| 7 | IG KEY2 (bez tylnego systemu wentylacji) | 20 lat | – |
| 7 | IG KEY1 (z tylnym systemem wentylacji) | 40 lat | Do ochrony różnych obwodów |
| osiem | GRZEJNIK SZKLANY TCM | 20 lat | – |
| dziewięć | DMUCHAWA (Bez systemu wentylacji tylnej) | 40 lat | Silnik dmuchawy |
| dziewięć | F.BLOWER (z tylną wentylacją) | 20 lat | Silnik dmuchawy przedniej |
| dziesięć | GLOW IG KEY1 (Bez systemu wentylacji tylnej) | 40 lat | Do ochrony różnych obwodów |
| dziesięć | F.BLOWER (z tylną wentylacją) | 20 lat | Silnik dmuchawy przedniej |
| jedenaście | BTN | 60 A | Do ochrony różnych obwodów |
| 12 | KLUCZ IG2 | 40 lat | – |
| 13 | P.SLIDE LH ZAMKNIĘCIE | 20 lat | Łatwe zamykanie (niektóre modele) |
| czternaście | ZAMKNIĘCIE P.SLIDE RH | 20 lat | Łatwe zamykanie (niektóre modele) |
| piętnaście | EHPAS | 80 A | Elektrohydrauliczne wspomaganie kierownicy |
| szesnaście | MGŁA | 15 lat | Światła przeciwmgielne (niektóre modele) |
| 17 | D.LOCK | 20 lat | Elektryczne blokowanie drzwi |
| 18 | P.WIND H / CZYSZCZENIE | 20 lat | Okna elektryczne |
| dziewiętnaście | ITP | 10 A | Czujnik położenia przepustnicy |
| dwadzieścia | LUZ | 25 lat | Odmrażacz tylnej szyby |
| 21 | THE+B | 10 A | PCM |
| 22 | ZATRZYMAĆ | 10 A | Światła stopu |
| 23 | PALIWO | 20 lat | Pompa paliwowa |
| 24 | RYZYKO | 10 A | Kierunkowskazy, światła awaryjne |
| 25 | POKÓJ | 15 lat | Lampy sufitowe, Lampki do czytania, Oświetlenie bagażnika, Do ochrony różnych obwodów |
| 26 | – | – | – |
| 27 | MAG | 10 A | Sprzęgło magnetyczne |
| 28 | GLOW SIC (bez tylnego systemu wentylacji) | 7,5 A | – |
| 28 | – (Z tylnym systemem wentylacji) | – | – |
| 29 | KIEROWNIK HR | 10 A | Światła drogowe (RH) |
| trzydzieści | GŁOWA HL | 10 A | Światła drogowe (LH) |
| 31 | TRĄBIĆ | 15 lat | trąbić |
| 32 | SZYBERDACH | 20 lat | Szyberdach (niektóre modele) |
| 33 | LUSTERKO ANTYKRADZIEŻOWE (Bez systemu wentylacji tylnej) | 7,5 A | System antykradzieżowy (niektóre modele) |
| 33 | – | – | – |
| 34 | LR GŁOWA | 15 lat | Światła mijania (RH), Ręczna regulacja reflektorów (niektóre modele) |
| 35 | GŁOWA LL | 15 lat | Światła mijania (LH) |
| 36 | OD BAR2 | 15 lat | Podgrzewacz O2 |
| 37 | BARDZO ENG | 15 lat | Czujnik przepływu powietrza, układ sterowania silnikiem |
| 38 | INJ ENG BA | 20 lat | Wtryskiwacz |
| 39 | ILUMI | 10 A | Oświetlenie |
| 40 | KOLEJKA | 10 A | Światła tylne, światła postojowe, oświetlenie tablicy rejestracyjnej, do ochrony różnych obwodów |
ad vertisements
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2008, 2009, 2010)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | M.DEF | 7,5 A | Odmrażacz lusterek (niektóre modele) |
| 2 | – | – | – |
| 3 | FR3 | 20 lat | Stacyjka |
| 4 | P. WYJŚCIE | 15 lat | Gniazdo akcesoriów |
| pięć | MAJ / L | 5 lat | Zmiana AT (niektóre modele) |
| 6 | CYGARO | 15 lat | Zapalniczka |
| 7 | LUSTRO | 7,5 A | Lusterko wsteczne sterowane elektrycznie. System audio (niektóre modele) |
| osiem | Klimatyzacja | 10 A | Klimatyzator |
| dziewięć | F.WIP | 25 lat | Wycieraczki i spryskiwacze przedniej szyby |
| dziesięć | R.WIP | 15 lat | Wycieraczka i spryskiwacz tylnej szyby |
| jedenaście | FR | 5 lat | Główny przekaźnik |
| 12 | METR | 10 A | Klaster instrumentów |
| 13 | SAS | 10 A | Dodatkowe systemy przytrzymujące |
| czternaście | RÓJ | 15 lat | Podgrzewane siedzenie (niektóre modele) |
| piętnaście | ABS/ASN | 5 lat | abs |
| szesnaście | EHPAS | 5 lat | Elektrohydrauliczne wspomaganie kierownicy |
| 17 | FR2 | 15 lat | – |
| 18 | P/W | 30 lat | Okna elektryczne |
| dziewiętnaście | P/W | – | – |
