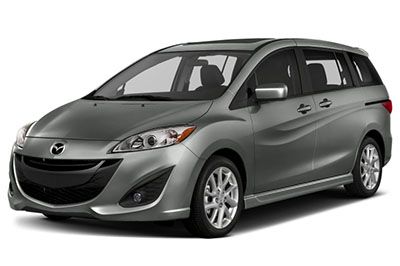

W tym artykule rozważymy trzecią generację Mazdy 5, produkowanej od 2010 do 2018 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Mazdy 5 2012, 2013, 2014, 2015, 2016 i 2017 , uzyskasz informacje o lokalizacji paneli bezpieczników. wewnątrz samochodu i dowiedz się o przypisaniu każdego bezpiecznika (rozmieszczenie bezpieczników).
Contents
Mazda5 2011-2018 Układ bezpieczników
Bezpieczniki zapalniczki (gniazdo zasilania): nr 6 „P.OUTLET” (gniazda akcesoriów – skrzynka) i nr 8 „CIGAR” (gniazda akcesoriów – deska rozdzielcza) w skrzynce bezpieczników w desce rozdzielczej.
Lokalizacja skrzynki bezpieczników
Jeśli układ elektryczny nie działa, najpierw sprawdź bezpieczniki po lewej stronie pojazdu.
Jeśli reflektory lub inne elementy elektryczne nie działają, a bezpieczniki w kabinie są normalne, sprawdź blok bezpieczników pod maską.
Przedział pasażerski
Skrzynka bezpieczników znajduje się za pokrywą po stronie pasażera na desce rozdzielczej.
Komora silnika
Topliwy główny:
Aby wymienić bezpiecznik GŁÓWNY, skontaktuj się z Autoryzowaną Stacją Obsługi Mazdy.
Schematy skrzynek bezpieczników
2012, 2013
Komora silnika
ad vertisements
Przydział bezpieczników w komorze silnika (2012, 2013)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | KLUCZ IG I | 50 A | Do ochrony różnych obwodów |
| 2 | WENTYLATOR REKLAMOWY | 30 lat | Miłośnik |
| 3 | GLOW2 OGRZEWANIE2 | 30 lat | Klimatyzator |
| 4 | DYREKTOR EGI | 40 lat | Układ sterowania silnikiem |
| pięć | WENTYLATOR INJ2 | – | – |
| 6 | ABSP | 40 lat | ABS, DSC |
| 7 | P.ŚLIZG L | – | – |
| osiem | MTC | 20 lat | Układ sterowania skrzynią biegów (niektóre modele) |
| dziewięć | OGRZEWANIE1 | 40 lat | Klimatyzator |
| dziesięć | GLOW1 OGRZEWANIE3 | 30 lat | Klimatyzator |
| jedenaście | BTN | 60 A | Do ochrony różnych obwodów |
| 12 | KLUCZ IG2 | 40 lat | Do ochrony różnych obwodów |
| 13 | WENTYLATOR1 | 30 lat | Miłośnik |
| czternaście | P.ŚLIZG R | – | – |
| piętnaście | EHPAS | 80 A | Wspomaganie kierownicy |
| szesnaście | MGŁA | 15 lat | Światła przeciwmgielne (niektóre modele) |
| 17 | D.LOCK | 20 lat | Elektryczne blokowanie drzwi |
| 18 | P.WIATR | 20 lat | Okno elektryczne |
| dziewiętnaście | DO POMPY | – | – |
| dwadzieścia | GŁOWA WITAJ | 20 lat | Światła drogowe |
| 21 | THE+B | 10 A | Układ sterowania silnikiem |
| 22 | ZATRZYMAĆ | 10 A | Światła stopu |
| 23 | F. GORĄCA POMPA PALIWA | 20 lat | Pompa paliwowa |
| 24 | RYZYKO | 10 A | Światła awaryjne, migacze |
| 25 | POKÓJ | 15 lat | Światła sufitowe |
| 26 | KOLEJKA | 15 lat | Światła tylne, światła postojowe, światła tablicy rejestracyjnej |
| 27 | Klimatyzacja MAG | 10 A | Klimatyzator |
| 28 | ABS V | 20 lat | ABS, DSC |
| 29 | SZYBERDACH | 20 lat | Szyberdach (niektóre modele) |
| trzydzieści | H / CZYSTOŚĆ | – | – |
| 31 | TRĄBIĆ | 15 lat | trąbić |
| 32 | – | – | – |
| 33 | ILUMI | 7,5 A | Oświetlenie |
| 34 | ENG INJ | 25 lat | Układ sterowania silnikiem |
| 35 | BARDZO ENG | 15 lat | Układ sterowania silnikiem |
| 36 | – | – | – |
| 37 | M.DEF | 7,5 A | Odmrażacz lusterek (niektóre modele) |
| 38 | LUZ | 25 lat | Odmrażacz tylnej szyby |
| 39 | GŁOWA LO L | 15 lat | Światła mijania (LH) |
| 40 | LO R HEAD | 15 lat | Światła mijania (RH) |
ad vertisements
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2012, 2013)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | P/W | 30 lat | Okno elektryczne |
| 2 | M.DEF | – | – |
| 3 | WEJŚCIE | 10 A | Układ sterowania silnikiem |
| 4 | FR3 | 20 lat | Układ sterowania silnikiem |
| pięć | P/W | – | – |
| 6 | P. WYJŚCIE | 15 lat | Gniazda akcesoriów (przedział ładunkowy) |
| 7 | MAJ / L | 5 lat | – |
| osiem | CYGARO | 15 lat | Gniazda akcesoriów (tablica rozdzielcza) |
| dziewięć | LUSTRO | 7,5 A | Elektrycznie sterowane lusterko wsteczne |
| dziesięć | Klimatyzacja | 10 A | Klimatyzator |
| jedenaście | F.WIP | 25 lat | Wycieraczki i spryskiwacze przedniej szyby |
| 12 | R.WIP | 15 lat | Wycieraczka tylnej szyby |
| 13 | FR | – | – |
| czternaście | METR | 10 A | Klaster instrumentów |
| piętnaście | SAS | 10 A | Nadmuchiwana torba |
| szesnaście | RÓJ | 15 lat | Podgrzewane siedzenie (niektóre modele) |
| 17 | ABS/ASN | – | – |
| 18 | EHPAS | 5 lat | Wspomaganie kierownicy |
| dziewiętnaście | FR2 | 15 lat | Układ sterowania silnikiem |
2014, 2015, 2016, 2017
Komora silnika
ad vertisements
Przydział bezpieczników w komorze silnika (2014, 2015, 2016, 2017)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | KLUCZ IG1 | 50 A | Do ochrony różnych obwodów |
| 2 | WENTYLATOR REKLAMOWY | 30 lat | Miłośnik |
| 3 | GLOW2 OGRZEWANIE2 WENTYLATOR1 | 30 lat | Klimatyzator |
| 4 | DYREKTOR EGI | 40 lat | Układ sterowania silnikiem |
| pięć | WTRYSK WENTYLATORA 2 | – | – |
| 6 | ABS P | 40 lat | ABS, DSC |
| 7 | P.ŚLIZG L | – | – |
| osiem | TCM ma EVVT | 20 lat | Układ sterowania skrzynią biegów |
| dziewięć | OGRZEWANIE1 | 40 lat | Klimatyzator |
| dziesięć | DCDC2 | – | – |
| dziesięć | ŚWIATŁO 1 OGRZEWANIE 3 | 30 lat | Klimatyzator |
| jedenaście | BTN | 60 A | Do ochrony różnych obwodów |
| 12 | KLUCZ IG2 | 40 lat | Do ochrony różnych obwodów |
| 13 | WENTYLATOR1 | 30 lat | Miłośnik |
| 13 | DO POMPY | – | – |
| czternaście | P.ŚLIZG R | – | – |
| piętnaście | EHPAS | 80 A | Wspomaganie kierownicy |
| szesnaście | MGŁA | 15 lat | Światła przeciwmgielne (niektóre modele) |
| 17 | D.LOCK | 20 lat | Elektryczne blokowanie drzwi |
| 18 | P.WIATR | 20 lat | Okno elektryczne |
| dziewiętnaście | DO POMPY | – | – |
| dziewiętnaście | MTC | – | – |
| dwadzieścia | GŁOWA WITAJ | 20 lat | Światła drogowe |
| 21 | THE+B | 10 A | Układ sterowania silnikiem |
| 22 | ZATRZYMAĆ | 10 A | Światła stopu |
| 23 | F. GORĄCA POMPA PALIWA | 20 lat | System paliwowy |
| 24 | RYZYKO | 10 A | Światła awaryjne, migacze |
| 25 | POKÓJ | 15 lat | Światła sufitowe |
| 26 | OGON ENG WENTYLATOR | 15 lat | Światła tylne, światła postojowe, światła tablicy rejestracyjnej |
| 27 | Klimatyzacja MAG | 10 A | Klimatyzator |
| 28 | ABS V | 20 lat | ABS, dynamiczny system kontroli stabilności |
| 28 | TRĄBIĆ | – | – |
| 29 | SZYBERDACH | 20 lat | Szyberdach (niektóre modele) |
| 29 | DŹWIĘK 1 | – | – |
| trzydzieści | H / CZYSTOŚĆ | – | – |
| trzydzieści | DCDC3 | – | – |
| 31 | TRĄBIĆ | 15 lat | trąbić |
| 31 | ABS V | – | – |
| 32 | KOLEJKA | – | – |
| 33 | ILUMI | 7,5 A | Oświetlenie tablicy przyrządów |
| 34 | ENG INJ | 25 lat | Układ sterowania silnikiem |
| 35 | BARDZO ENG | 15 lat | Układ sterowania silnikiem |
| 36 | – | – | – |
| 37 | M.DEF | 7,5 A | Odmrażanie lustra |
| 38 | LUZ | 25 lat | Odmrażacz tylnej szyby |
| 39 | GŁOWA LO L | 15 lat | Światła mijania (LH) |
| 40 | LO R HEAD | 15 lat | Światła mijania (RH) |
