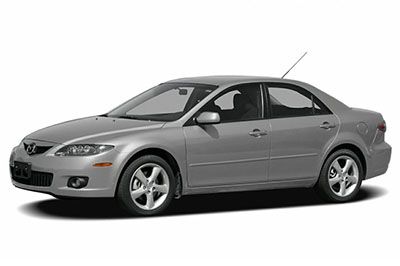

W tym artykule rozważamy pierwszą generację Mazdy 6 (GG1), produkowanej od 2002 do 2008 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Mazdy 6 2003, 2004, 2005, 2006, 2007 i 2008 , uzyskasz informacje o lokalizacji panele bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników).
Contents
Mazda6 2003-2008 Układ bezpieczników
Bezpieczniki zapalniczki (gniazdo zasilania): nr 10 (2003-2005) lub nr 1 (2006-2008) („CIGAR” – Zapalniczka) i nr 14 (2003-2005) lub nr 11 (2006-2008) („R. CIGAR”- Gniazdo akcesoriów) w skrzynce bezpieczników w przedziale pasażerskim.
Lokalizacja skrzynki bezpieczników
Jeśli układ elektryczny nie działa, najpierw sprawdź bezpieczniki po lewej stronie pojazdu.
Jeśli reflektory lub inne elementy elektryczne nie działają, a bezpieczniki w kabinie są sprawne, sprawdź blok bezpieczników pod maską.
Przedział pasażerski
Skrzynka bezpieczników znajduje się po lewej stronie pojazdu, poniżej, przy drzwiach.
Komora silnika
Schematy skrzynek bezpieczników
2003, 2004
Komora silnika
ad vertisements
Przydział bezpieczników w komorze silnika (2003, 2004)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | ZAPASOWY | 20A | – |
| 2 | ZAPASOWY | 15A | – |
| 3 | ZAPASOWY | 10 A | – |
| 4 | – | – | – |
| pięć | – | – | – |
| 6 | INJ | 15A | Wtryskiwacz |
| 7 | BARDZO ENG | 10A (silnik 2,3 litra) | Czujnik przepływu powietrza, zawór sterujący EGR |
| 7 | BARDZO ENG | 15A (silnik 3,0 litra) | Czujnik przepływu powietrza, zawór sterujący EGR |
| osiem | ENG BAR2 (silnik 2,3 litra) | 15A | Czujnik O2 |
| osiem | ENG BB (silnik 3,0 litra) | 5A | Miłośnik |
| dziewięć | LR GŁOWA | 10 A | Światła mijania (prawe) |
| dziesięć | GŁOWA LL | 10 A | Światła mijania (lewe) |
| jedenaście | GŁOWA HL | 10 A | Światła drogowe (lewe) |
| 12 | KIEROWNIK HR | 10 A | Światła drogowe (prawe) |
| 13 | ITP | 7,5A | Czujnik położenia przepustnicy |
| czternaście | RYZYKO | 10 A | Klapki na oczy |
| piętnaście | ZATRZYMAĆ | 15A | Światła hamowania/tylne |
| szesnaście | TCM (silnik 2,3 litra) | 10 A | MTC |
| szesnaście | IGI (silnik 3,0 litra) | 15A | Czujnik O2 |
| 17 | W + B | 7,5A | PCM, TCM |
| 18 | POMPA PALIWOWA | 15A | Pompa paliwowa |
| dziewiętnaście | KLUCZ IG | 40A | Wycieraczka i spryskiwacz szyby przedniej. ECU silnika, zapalniczka |
| dwadzieścia | P.WIATR | 30A | Okno elektryczne |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | KLUCZ IG2 | 30A | Światła cofania, jednostka sterująca ogrzewaniem |
| 24 | MIŁOŚNIK | 40A | Silnik dmuchawy |
| 25 | BTN | 40A | Oświetlenie sufitowe. Elektryczne blokowanie drzwi |
| 26 | – | – | – |
| 27 | LUZ | 40A | Odmrażacz tylnej szyby |
| 28 | abs | 60A | abs |
| 29 | Wentylator AD (silnik 2,3 litra) | 30A | Miłośnik |
| 29 | WENTYLATOR2 (silnik 3,0 litra) | 30A | Miłośnik |
| trzydzieści | WENTYLATOR (silnik 2,3 litra) | 30A | Miłośnik |
| trzydzieści | WENTYLATOR1 (silnik 3,0 litra) | 30A | Miłośnik |
| 31 | KOLEJKA | 10 A | Światła hamowania/tylne, oświetlenie tablicy rejestracyjnej, światła postojowe |
| 32 | ILUMI | 10 A | Oświetlenie tablicy przyrządów |
| 33 | MAG | 10 A | Sprzęgło magnetyczne |
| 34 | AUDIO | 15A | System nagłośnieniowy |
| 35 | SIEDZENIE P. | 30A | Fotel elektryczny |
| 36 | OTWIERACZ | 7,5A | Otwieracz pokrywy paliwa |
| 37 | – | – | – |
| 38 | – | – | – |
| 39 | MGŁA | 15A | Światła przeciwmgielne |
| 40 | GŁÓWNY | 100A (silnik 2,3 litra) | Do ochrony wszystkich obwodów |
| 40 | GŁÓWNY | 120A (silnik 3,0 litra) | Do ochrony wszystkich obwodów |
ad vertisements
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2003, 2004)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | SILNIK IGŁOWY | 15A | Układ sterowania silnikiem |
| 2 | LICZNIK IG | 15A | Klaster instrumentów |
| 3 | SIEDZIBA | 15A | Podgrzewane siedzenie, odszranianie tylnej szyby |
| 4 | M.DEF | 7,5A | Odmrażanie lustra |
| pięć | WYCIERACZKA | 20A | Wycieraczka i spryskiwacz przedniej szyby |
| 6 | SAS | 15A | Jednostka ABS, jednostka SAS |
| 7 | Z | 5A | Światła cofania |
| osiem | Klimatyzacja | 15A | Podgrzewacz wody |
| dziewięć | LICZNIK AKC | 5A | Klaster instrumentów |
| dziesięć | CYGARO | 15A | Zapalniczka |
| jedenaście | POKÓJ | 15A | oświetlenie sufitowe |
| 12 | – | – | – |
| 13 | LUSTRO | 5A | Elektrycznie sterowane lusterko wsteczne, system audio |
| czternaście | R.CIGAR | 15A | Gniazdo akcesoriów |
| piętnaście | – | – | – |
| szesnaście | D.LOCK | 30A | Elektryczne blokowanie drzwi |
| 17 | – | – | – |
2005
Komora silnika
ad vertisements
Przydział bezpieczników w komorze silnika (2005)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | ZAPASOWY | 20A | – |
| 2 | ZAPASOWY | 15A | – |
| 3 | ZAPASOWY | 10 A | – |
| 4 | – | – | – |
| pięć | – | – | – |
| 6 | INJ | 15A | Wtryskiwacz |
| 7 | BARDZO ENG | 10A (silnik 2,3 litra) | Czujnik przepływu powietrza, zawór sterujący EGR |
| 7 | BARDZO ENG | 15 A (silnik 3,0 l) | Czujnik przepływu powietrza, zawór sterujący EGR |
| osiem | ENG BAR2 (silnik 2,3 litra) | 15A | Czujnik O2 |
| osiem | ENG BB (silnik 3,0 litra) | 5A | Miłośnik |
| dziewięć | LR GŁOWA | 10 A | Światła mijania (prawe) |
| dziesięć | GŁOWA LL | 10 A | Światła mijania (lewe) |
| jedenaście | GŁOWA HL | 10 A | Światła drogowe (lewe) |
| 12 | KIEROWNIK HR | 10 A | Światła drogowe (prawe) |
| 13 | ITP | 7,5A | Czujnik położenia przepustnicy |
| czternaście | RYZYKO | 10 A | Klapki na oczy |
| piętnaście | ZATRZYMAĆ | 15A | Hamulec / Klakson |
| szesnaście | MTC | 10 A | MTC |
| 17 | THE+B | 7,5A | PCM, TCM |
| 18 | POMPA PALIWOWA | 15A | Pompa paliwowa |
| dziewiętnaście | KLUCZ IG | 40A | Wycieraczka i spryskiwacz szyby przedniej, ECU silnika, zapalniczka |
| dwadzieścia | P.WIATR | 30A | Okno elektryczne |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | KLUCZ IG2 | 30A | Silnik wycieraczki tylnej (niektóre modele), jednostka sterująca nagrzewnicy |
| 24 | MIŁOŚNIK | 40A | Silnik dmuchawy |
| 25 | BTN | 40A | Oświetlenie sufitowe, elektryczne zamki do drzwi |
| 26 | – | – | – |
| 27 | LUZ | 40A | Odmrażacz tylnej szyby |
| 28 | abs | 60A | ABS (niektóre modele) |
| 29 | Wentylator AD (silnik 2,3 litra) | 30A | Miłośnik |
| 29 | WENTYLATOR2 (silnik 3,0 litra) | 30A | Miłośnik |
| trzydzieści | WENTYLATOR (silnik 2,3 litra) | 30A | Miłośnik |
| trzydzieści | WENTYLATOR 1 | 30A | Miłośnik |
| 31 | KOLEJKA | 10 A | Światła tylne, światła tablicy rejestracyjnej, światła postojowe |
| 32 | ILUMI | 10 A | Oświetlenie tablicy przyrządów |
| 33 | MAG | 10 A | Sprzęgło magnetyczne |
| 34 | AUDIO | 15A | System nagłośnieniowy |
| 35 | SIEDZENIE P. | 30A | Fotel elektryczny (niektóre modele) |
| 36 | OTWIERACZ | 7,5A | Silnik otwieracza bagażnika (niektóre modele) |
| 37 | – | – | – |
| 38 | Igl (silnik 3,0 litra) | 15A | CAT SSR |
| 39 | MGŁA | 15A | Światła przeciwmgielne (niektóre modele) |
| 40 | GŁÓWNY | 100A (silnik 2,3 litra) | Do ochrony wszystkich obwodów |
| 40 | GŁÓWNY | 120A (silnik 3,0 litra) | Do ochrony wszystkich obwodów |
ad vertisements
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2005)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | SILNIK IGŁOWY | 15A | Układ sterowania silnikiem |
| 2 | LICZNIK IG | 15A | Klaster instrumentów |
| 3 | SIEDZIBA | 15A | Podgrzewane siedzenie (niektóre modele), odszranianie tylnej szyby |
| 4 | M.DEF | 7,5A | Odmrażanie lustra |
| pięć | WYCIERACZKA | 20A | Wycieraczka i spryskiwacz przedniej szyby |
| 6 | SAS | piętnaście | Jednostka ABS (niektóre modele), jednostka SAS |
| 7 | – | – | – |
| osiem | Klimatyzacja | 15A | Podgrzewacz wody |
| dziewięć | LICZNIK AKC | 5A | Automatyczna jednostka gaśnicza |
| dziesięć | CYGARO | 15A | Zapalniczka |
| jedenaście | POKÓJ | 15A | oświetlenie sufitowe |
| 12 | R.WIP | 10 A | Tylna wycieraczka (niektóre modele) |
| 13 | LUSTRO | 5A | Elektrycznie sterowane lusterko wsteczne, system audio |
| czternaście | R.CIGAR | 15A | Gniazdo akcesoriów |
| piętnaście | – | – | – |
| szesnaście | D.LOCK | 30A | Elektryczne blokowanie drzwi |
| 17 | – | – | – |
2006, 2007, 2008
Komora silnika
ad vertisements
Przydział bezpieczników w komorze silnika (2006, 2007, 2008)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | ZAPASOWY | – | – |
| 2 | ZAPASOWY | – | – |
| 3 | ZAPASOWY | – | – |
| 4 | M.DEF | 7,5A | Odmrażacz lusterek (niektóre modele) |
| pięć | – | – | – |
| 6 | INJ | 15A | Wtryskiwacz |
| 7 | BARDZO ENG | 10A (silnik 2,3 litra) | Czujnik przepływu powietrza, zawór sterujący EGR |
| 7 | BARDZO ENG | 15A (silnik 3,0 litra) | Czujnik przepływu powietrza, zawór sterujący EGR |
| osiem | – (silnik 2,3 litra) | – | – |
| osiem | ENG BB (silnik 3,0 litra) | 5A | Miłośnik |
| dziewięć | LR GŁOWA | 15A | Światła mijania (prawe) |
| dziesięć | GŁOWA LL | 15A | Światła mijania (lewe) |
| jedenaście | GŁOWA HL | 10 A | Światła drogowe (lewe) |
| 12 | KIEROWNIK HR | 10 A | Światła drogowe (prawe) |
| 13 | ITP | 7,5A | Czujnik położenia przepustnicy |
| czternaście | RYZYKO | 10 A | Klapki na oczy |
| piętnaście | ZATRZYMAĆ | 20A | Hamulec / Klakson |
| szesnaście | MTC | 15A (silnik 2,3 litra) | MTC |
| szesnaście | MTC | 10A (silnik 2,3 litra) | MTC |
| 17 | THE+B | 7,5A | PCM, TCM |
| 18 | POMPA PALIWOWA | 15A | Pompa paliwowa |
| dziewiętnaście | IGKEY1 | 30A | ECU silnika, zapalniczka |
| dwadzieścia | P.WIATR | 30A | Okno elektryczne |
| 21 | – | – | – |
| 22 | DRL | 20A | DRL |
| 23 | – | – | – |
| 24 | MIŁOŚNIK | 40A | Silnik dmuchawy |
| 25 | BTN | 40A | Oświetlenie sufitowe. Elektryczne blokowanie drzwi |
| 26 | KLUCZ IG2 | 40A | Silnik wycieraczki tylnej (niektóre modele), jednostka sterująca nagrzewnicy, wycieraczka i spryskiwacz przedniej szyby |
| 27 | LUZ | 40A | Odmrażacz tylnej szyby |
| 28 | abs | 60A | ABS (niektóre modele) |
| 29 | Wentylator AD (silnik 2,3 litra) | 30A | Miłośnik |
| 29 | WENTYLATOR2 (silnik 3,0 litra) | 30A | Miłośnik |
| trzydzieści | WENTYLATOR (silnik 2,3 litra) | 30A | Miłośnik |
| trzydzieści | WENTYLATOR 1 | 30A | Miłośnik |
| 31 | KOLEJKA | 10 A | Światła tylne, światła tablicy rejestracyjnej, światła postojowe |
| 32 | ILUMI | 10 A | Oświetlenie tablicy przyrządów |
| 33 | MAG | 10 A | Sprzęgło magnetyczne |
| 34 | AUDIO | 15A | System nagłośnieniowy |
| 35 | SIEDZENIE P. | 30A | Fotel elektryczny (niektóre modele) |
| 36 | OTWIERACZ | 7,5A | Silnik otwieracza bagażnika (niektóre modele) |
| 37 | – | – | – |
| 38 | – (silnik 2,3 litra) | – | – |
| 38 | IGI (silnik 3,0 litra) | 15A | CAT SSR |
| 39 | MGŁA | 15A | Światła przeciwmgielne (niektóre modele) |
| 40 | GŁÓWNY | 120A | Do ochrony wszystkich obwodów |
ad vertisements
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2006, 2007, 2008)
| Nie. | OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|---|
| jeden | CYGARO | 15 lat | Gniazdo akcesoriów |
| 2 | SILNIK IGŁOWY | 15 lat | Układ sterowania silnikiem |
| 3 | Klimatyzacja | 10 A | Podgrzewacz wody |
| 4 | LUSTRO | 5 lat | Elektrycznie sterowane lusterko wsteczne |
| pięć | SAS | 10 A | Jednostka ABS, jednostka SAS |
| 6 | SIEDZENIE | 15 lat | Podgrzewane siedzenie (niektóre modele) |
| 7 | LICZNIK ACC | 5 lat | Wyłączona jednostka sygnalizacyjna audio! |
| osiem | LICZNIK IG | 15 lat | Klaster instrumentów |
| dziewięć | R.WIP | 10 A | Tylna wycieraczka (niektóre modele) |
| dziesięć | D.LOCK | 30 lat | Elektryczne blokowanie drzwi |
| jedenaście | R.CIGAR | 15 lat | Gniazdo akcesoriów |
| 12 | WYCIERACZKA | 20 lat | Wycieraczka i spryskiwacz przedniej szyby |
| 13 | SYPIALNIA | 15 lat | oświetlenie sufitowe |
| czternaście | ZAPASOWY | – | – |
| piętnaście | ZAPASOWY | – | – |
| szesnaście | ZAPASOWY | – | – |
