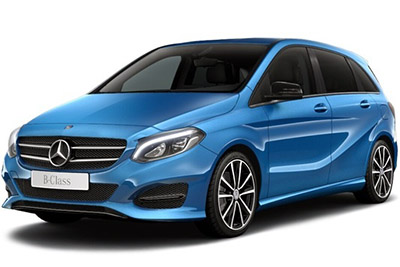

W tym artykule rozważymy drugą generację Mercedes-Benz B-Class (W242, W246), produkowany od 2011 do 2018. Tutaj znajdziesz schematy skrzynek bezpieczników Mercedes-Benz B160, B180, B200, B220, B250 2012 , 2013, 2014, 2015, 2016, 2017 i 2018 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz poznaj przeznaczenie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Mercedes-Benz B-Class 2012-2018
Bezpieczniki zapalniczki (gniazdo zasilania) w Mercedes-Benz Klasy B to bezpieczniki # 70 (gniazdo tylnej konsoli środkowej), # 71 (gniazdo w bagażniku) i # 72 (przednia zapalniczka, gniazdo zasilania). Prąd wewnętrzny) w przedział pasażerski skrzynki bezpieczników.
Wewnętrzna skrzynka bezpieczników
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się pod podłogą przy fotelu pasażera.
Rozłóż perforowaną wykładzinę podłogową (1) w kierunku strzałki.
Aby zwolnić pokrywę (3), naciśnij zacisk zabezpieczający (2).
Odchylana osłona (3) w kierunku strzałki do zaczepu.
Zdejmij pokrywę (3) do przodu.
Tabela rozmieszczenia bezpieczników (4) znajduje się w prawym dolnym rogu pokrywy (3).
Schemat skrzynki bezpieczników
ad vertisements
Przyporządkowanie bezpieczników i przekaźników w przedziale pasażerskim
| Nie. | Scalona funkcja | Wzmacniacz |
|---|---|---|
| 21 | Dotyczy silnika wysokoprężnego: Wzmacniacz ogrzewania PTC | 150 |
| 22 | Dodatkowy przekaźnik akumulatora dla funkcji włączania/wyłączania ECO | 200 |
| 23 | Sterownik drzwi przedni lewy | trzydzieści |
| 24 | Centralka drzwi przednich prawych | trzydzieści |
| 25 | Jednostka sterująca SAM | trzydzieści |
| 26 | Osłona złącza akumulatora dodatkowego ECO start/stop | dziesięć |
| 27 | Bezpiecznik komory silnika i moduł przekaźnika | trzydzieści |
| 28 | Kalkulator generatora hałasu w kabinie pojazdu z napędem elektrycznym (W242): Kalkulator zarządzania temperaturą | pięć |
| 29 | do 02.11.2014: Gniazdo przyczepy od 03.11.2014: Jednostka sterująca rozpoznawania przyczepy |
piętnaście |
| trzydzieści | Kalkulator rozpoznawania naczep | pięć |
| 31 | 4MATIC: Kalkulator napędu na wszystkie koła | pięć |
| 32 | Kalkulator modułu rury kolumny kierownicy | pięć |
| 33 | Panel sterowania dźwiękiem / COMAND | pięć |
| 34 | Jednostka sterująca i operacyjna ACC | 7,5 |
| 35 | Ogrzewanie tylnej szyby | 40 |
| 36 | Kalkulator fotela kierowcy Kalkulator regulacji podparcia lędźwiowego fotela kierowcy | 7,5 |
| 37 | Wyświetlacz audio / POLECENIE | 7,5 |
| 38 | Jednostka sterująca dodatkowego systemu przytrzymującego | 7,5 |
| 39 | Górna jednostka sterująca panelu sterowania | dziesięć |
| 40 | Obowiązuje dla silnika 651 (norma emisji EU6): ECU układu napędowego | piętnaście |
| 40 | Napęd elektryczny (W242): jednostka sterująca układu napędowego | pięć |
| 41 | Moduł sterujący szyberdachu panoramicznego | trzydzieści |
| 42 | Radio (Audio 5 USB, Audio 20 CD, Audio 20 CD ze zmieniarką CD) Jednostka sterująca COMAND |
pięć |
| 42 | Radio (Radio 20, Audio 20 USB) | 25 |
| 43 | Jednostka sterująca systemu parkowania | pięć |
| 44 | Przedni lewy odwracalny zwijacz napięcia awaryjnego | 40 |
| 45 | Przedni prawy odwracalny zwijacz napięcia awaryjnego | 40 |
| 46 | Jednostka sterująca przedniego fotela pasażera Jednostka sterująca regulacji podparcia lędźwiowego przedniego fotela pasażera |
7,5 |
| 47 | Moduł nawigacyjny | 7,5 |
| 47 | Kalkulator adaptacyjnego systemu tłumienia | 25 |
| 48 | Zapasowy | – |
| 49 | Jednostka sterująca do zestawu Drive do iPhone® | 7,5 |
| 49 | Silnik wentylatora COMAND | pięć |
| pięćdziesiąt | Zapasowy | – |
| 51 | Zapasowy | – |
| 52 | Napęd elektryczny (W242): silnik siłownika zapadki postojowej | trzydzieści |
| 53 | Zapasowy | – |
| 54 | Zapasowy | – |
| 55 | Moduł komunikacyjny dla usług telematycznych Jednostka sterująca KEYLESS-GO |
pięć |
| 56 | Kalkulator modułu rury kolumny kierownicy | dziesięć |
| 57 | Asystent utrzymania pasa ruchu: komputer wielofunkcyjny do pojazdów specjalnych | trzydzieści |
| 57 | Pojazd specjalny: wielofunkcyjna jednostka sterująca dla pojazdu specjalnego | 7,5 |
| 57 | Napęd elektryczny (W242): Obwód silnika siłownika zapadki parkowania 87 przekaźnik (F34kG) | pięć |
| 58 | Skrzynka bezpieczników pojazdu awaryjnego | trzydzieści |
| 59 | Jednostka sterująca przedniego fotela pasażera | trzydzieści |
| 60 | Jednostka sterująca fotela kierowcy | trzydzieści |
| 61 | Jednostka sterująca wzmacniaczem systemu dźwiękowego | 40 |
| 62 | Obowiązuje dla transmisji 711: Komputer antykradzieżowy elektrycznego układu kierowniczego | dwadzieścia |
| 63 | Jednostka sterująca układu paliwowego | 25 |
| 63 | Napęd elektryczny (W242): Jednostka sterująca układu napędowego bramy | pięć |
| 64 | Elektroniczny kalkulator opłat Kalkulator przeznaczony do komunikacji bliskiego zasięgu |
jeden |
| 65 | Lampa schowka na rękawiczki | pięć |
| 66 | Skrzynka bezpieczników pojazdu awaryjnego | piętnaście |
| 66 | Interfejs pojazdu specjalnego przeznaczenia | pięć |
| 67 | Zapasowy | – |
| 68 | Zapasowy | – |
| 69 | Zapasowy | – |
| 70 | Gniazdo tylnej konsoli środkowej | 25 |
| 71 | Gniazdo bagażnika | 25 |
| 72 | Zapalniczka przednia z oświetleniem popielniczki Gniazdo zasilania wewnątrz pojazdu |
25 |
| 73 | Elektryczna jednostka sterująca hamulca postojowego | trzydzieści |
| 74 | Elektryczna jednostka sterująca hamulca postojowego | trzydzieści |
| 75 | Kalkulator rozpoznawania naczep | dwadzieścia |
| 75 | Napęd elektryczny (W242): Jednostka sterująca systemu zarządzania akumulatorem (N82 / 2) | pięć |
| 76 | Jednostka sterująca rozpoznawania przyczepy (N28 / 1) | 25 |
| 76 | Napęd elektryczny (W242): sterownik zapadki parkingowej | pięć |
| 77 | Kalkulator rozpoznawania naczep | 25 |
| 78 | Skrzynka bezpieczników pojazdu awaryjnego | 40 |
| 79 | Jednostka sterująca SAM | 40 |
| 80 | Jednostka sterująca SAM | 40 |
| 81 | Regulator dmuchawy | 40 |
| 82 | Górna jednostka sterująca panelu sterowania | dziesięć |
| 83 | Elektroniczna jednostka sterująca stacyjką | 7,5 |
| 84 | Górna jednostka sterująca panelu sterowania | pięć |
| 85 | Jednostka sterująca ATA [EDW] / ochrona przed holowaniem / ochrona wnętrza | pięć |
| 86 | Wzmacniacz antenowy FM, AM i CL [ZV] od 01.06.2016: Wzmacniacz antenowy / kompensator do systemu telefonii komórkowej |
pięć |
| 87 | Złącze diagnostyczne | dziesięć |
| 88 | Klaster instrumentów | dziesięć |
| 89 | Włącznik światła zewnętrznego | pięć |
| 90 | Inteligentny czujnik radarowy lewego tylnego zderzaka Inteligentny czujnik radarowy prawego tylnego zderzaka | pięć |
| 91 | Przełącznik monitora pracy pedału nożnego Przełącznik oświetlenia podłogowego Napęd elektryczny (W242): Jednostka sterująca systemu zarządzania akumulatorem |
pięć |
| 92 | Jednostka sterująca układu paliwowego napędu elektrycznego (W242): Jednostka sterująca układu napędowego Gateway | pięć |
| 93 | Elektryczna jednostka sterująca hamulca postojowego | pięć |
| 94 | Jednostka sterująca dodatkowego systemu przytrzymującego | 7,5 |
| 95 | Wykrywanie zajętości przedniego fotela pasażera i komputer systemu wykrywania wagi ACSR (WSS) | 7,5 |
| 96 | Silnik wycieraczki tylnej klapy | piętnaście |
| 97 | Złącze elektryczne telefonu komórkowego | pięć |
| 98 | Jednostka sterująca SAM | pięć |
| 99 | Kalkulator monitorowania ciśnienia w oponach | pięć |
| 100 | Dotyczy silnika 133: INTERFEJS BEZPOŚREDNIEGO WYBORU | pięć |
| 101 | 4MATIC: Kalkulator napędu na wszystkie koła | dziesięć |
| 102 | Odbiornik radiowego sterowania nagrzewnicą pomocniczą
Napęd elektryczny (W242): Jednostka sterująca układu napędowego Obowiązuje dla pojazdów AMG od 01.09.2015: Jednostka sterująca trybem transmisji w od 01.06.2016: Włącznik antenowy telefonu i ogrzewania postojowego |
pięć |
| 103 | Jednostka sterująca systemem połączeń alarmowych Moduł komunikacyjny usług telematycznych Jednostka sterująca HERMES |
pięć |
| 104 | Jednostka sterująca interfejsu multimedialnego Jednostka przyłączeniowa multimediów | pięć |
| 105 | Jednostka sterująca cyfrowym nadawaniem dźwięku Jednostka sterująca cyfrowego radia satelitarnego (SDAR) |
pięć |
| 105 | Jedność porozumienia | 7,5 |
| 106 | Kamera wielofunkcyjna | pięć |
| 107 | Tuner telewizji cyfrowej | pięć |
| 108 | do 31.05.2016: Kamera cofania | pięć |
| 108 | od 01.06.2016: Kamera cofania | 7,5 |
| 109 | Złącze elektryczne gniazda ładowania | dwadzieścia |
| 110 | Jednostka sterująca radia COMAND Jednostka sterująca dźwiękiem silnika |
trzydzieści |
| Przekaźnik | ||
| A | Obwód przekaźnika 15 | |
| b | Przekaźnik wycieraczki tylnej szyby | |
| C | Przekaźnik obwodu 15R2 | |
| D | Podgrzewany przekaźnik tylnej szyby | |
| ORAZ | Przekaźnik obwodu 15R1 | |
| F | Przekaźnik 30g | |
| g | Napęd elektryczny (W242): Obwód silnika siłownika zapadki parkowania 87 Przekaźnik |
ad vertisements
Przednia skrzynka bezpieczników elektrycznych
Przednia skrzynka bezpieczników elektrycznych
| Nie. | Scalona funkcja | Wzmacniacz |
|---|---|---|
| jeden | Alternator | 300 |
| jeden | Napęd elektryczny (W242): jednostka sterująca przetwornicy DC/DC | 400 |
| 2 | Skrzynka bezpieczników wnętrza pojazdu | 200 (esencja) 250 (olej napędowy) |
| 3 | Sterownik elektrycznego wspomagania kierownicy | 100 |
| 4 | Jednostka sterująca SAM | 40 |
| pięć | Silnik wentylatora | 80 |
| 6 | Dotyczy silnika 607: Kalkulator podgrzewania paliwa | 70 |
| 7 | Obowiązuje dla silnika 607 (norma przeciw zanieczyszczeniom EU5): Komputer zapasowy nagrzewnicy regeneracyjnej DPF | 125 |
| osiem | Obowiązuje dla silników 607, 651: podgrzewanie stopnia wyjściowego | 100 |
| Przekaźnik | ||
| F32kl | Przekaźnik odsprzęgający |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
ad vertisements
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźników w komorze silnika
| Nie. | Scalona funkcja | Wzmacniacz |
|---|---|---|
| 201 | Syrena alarmowa | pięć |
| 202 | Jednostka sterująca grzałki BUH | dwadzieścia |
| 202 | Napęd elektryczny (W242): obwód przekaźnika 87 jednostki sterującej zapadką postojową | pięć |
| 203 | Reflektor LED: przednia prawa jednostka optyczna | piętnaście |
| 203 | Napęd elektryczny (W242): jednostka sterująca układu napędowego | pięć |
| 204 | Elektroniczna jednostka sterująca programem stabilności | 25 |
| 205 | Lewy klakson Prawy klakson |
piętnaście |
| 206 | Obowiązuje dla silnika 651: Komputer CDI Obowiązuje dla silnika 607: Komputer układu napędowego napędu elektrycznego (W242): Przekaźnik pompy próżniowej serwa hamulca Obwód 87M przekaźnika |
pięć |
| 207 | Obowiązuje dla silnika wysokoprężnego: 87M Przekaźnik obwodu napędu elektrycznego (W242): Wysokonapięciowy zawór odcinający chłodzenie akumulatora Jednostka sterująca zapadki postojowej |
pięć |
| 208 | Obowiązuje dla silnika 133, 607: Obwód przekaźnika 87 | 7,5 |
| 208 | Napęd elektryczny (W242): silnik wentylatora | pięć |
| 209 | Reflektor LED: przednia lewa jednostka optyczna | piętnaście |
| 209 | Napęd elektryczny (W242): Część zamienna | – |
| 210 | Podgrzewany przekaźnik szyby przedniej | pięć |
| 210 | od 03.11.2014 z wyjątkiem (wersja Kanada): Przedni przekaźnik rozrusznika | pięć |
| 211 | Napęd na gaz ziemny (W242): jednostka sterująca CNG | 7,5 |
| 211 | Napęd elektryczny (W242): Pompa obiegowa obiegu grzewczego | piętnaście |
| 212 | Obowiązuje dla silników 133, 270: Tuleja łącząca, obwód 87M3
Obowiązuje dla silnika 651: Obowiązuje dla silnika 607 (norma przeciw zanieczyszczeniom EU5): Czujnik Obowiązuje dla silnika 607 (norma EU6 antipollution): Czujnik tlenu przed katalizatorem Dotyczy silnika 607: Jednostka sterująca napędu elektrycznego CDI (W242): Napęd elektryczny i pompa płynu chłodzącego ładowarki |
piętnaście |
| 213 | Obowiązuje dla silników 133, 270, 651: Tuleja łącząca, obwód 87 M2e
Obowiązuje dla silnika 607 (norma emisji EU5): Czujnik Obowiązuje dla silnika 607 (norma EU6 antipollution): Czujnik Napęd elektryczny (W242): Pompa płynu chłodzącego układu chłodzenia akumulatora 1 |
piętnaście |
| 214 | Obowiązuje dla silników 133, 270, 651: Tuleja złącza, obwód 87 M4e | dziesięć |
| 214 | Napęd elektryczny (W242): Pompa płynu chłodzącego układu chłodzenia akumulatora 2 | piętnaście |
| 215 | Dotyczy silnika benzynowego: Cewka zapłonowa cylindra 1 Cewka zapłonowa cylindra 2 Cewka zapłonowa cylindra 3 Cewka zapłonowa cylindra 4 Dotyczy silnika 651: Zawór regulacji ilościObowiązuje dla silnika 607: Jednostka sterująca CDI Pozycjoner ciśnienia doładowania Zawór regulacji ilości |
dwadzieścia |
| 215 | Electric Drive (W242): Jednostka sterująca systemem termicznym Jednostka sterująca układem napędowym Gateway Electric Drive (W242) od 11.03.2014: Dystrybutor prądu wysokiego napięcia |
pięć |
| 216 | Dotyczy silnika benzynowego: kalkulator ME-SFI
Dotyczy silnika 607: ECU układu napędowego |
pięć |
| 217 | Obowiązuje z przekładnią 724: Przekładnia z podwójnym sprzęgłem W pełni zintegrowana jednostka sterująca przekładnią | 25 |
| 218 | Elektroniczna jednostka sterująca programem stabilności | pięć |
| 219 | Napęd elektryczny (W242): sterownik zapadki parkingowej | pięć |
| 220 | Pompa obiegowa chłodziwa skrzyni biegów | dziesięć |
| 221 | Napęd elektryczny (W242): Pompa próżniowa | 40 |
| 222 | Napęd elektryczny (W242): elektryczna sprężarka chłodnicza | 7,5 |
| 223 | Zapasowy | – |
| 224 | Sterownik elektryczny DISTRONIC Sterownik COLLISION PREVENTION ASSIST |
7,5 |
| 225 | Napęd elektryczny (W242): jednostka sterująca układu napędowego | pięć |
| 226 | Napęd na gaz ziemny (W242): Kalkulator napędu elektrycznego CNG (W242): Kalkulator ładowarki Elektroniczny kalkulator mocy |
pięć |
| 227 | Napęd elektryczny (W242): jednostka sterująca energoelektroniki | pięć |
| 228 | Napęd elektryczny (W242): Generator dźwięku dla pojazdów elektrycznych | pięć |
| 229 | Przednia lewa jednostka optyczna | pięć |
| 230 | Elektroniczna jednostka sterująca programem stabilności | pięć |
| 231 | Przednia prawa jednostka optyczna | pięć |
| 232 | Jednostka sterująca reflektorów | piętnaście |
| 233 | Zapasowy | – |
| 234 | Obowiązuje dla silnika 607: ECU układu napędowego | pięć |
| 234 | Napęd elektryczny (W242): Dystrybutor prądu wysokiego napięcia | dziesięć |
| 235 | Obowiązuje dla silnika 607: Silnik wentylatora, Siłownik żaluzji chłodnicy | 7,5 |
| 235 | Obowiązuje dla silnika 133: pompa obiegowa chłodnicy powietrza doładowującego, pompa obiegowa chłodnicy powietrza doładowującego | 7,5 |
| 236 | Jednostka sterująca SAM | 40 |
| 237 | Elektroniczna jednostka sterująca programem stabilności | 40 |
| 238 | Podgrzewana szyba przednia | pięćdziesiąt |
| 239 | Prędkość wycieraczek 1/2 przekaźnika | trzydzieści |
| 240A | Przekaźnik obwodu rozrusznika 50 | 25 |
| 240A | Napęd elektryczny (W242): jednostka sterująca układu napędowego | 7,5 |
| 240B | Przekaźnik obwodu 15 (nie zatrzaśnięty) | 25 |
| 241 | Napęd elektryczny (W242): grzałka PTC wysokiego napięcia | 7,5 |
| Przekaźnik | ||
| J | Przekaźnik klaksonu fanfary | |
| K | Prędkość wycieraczek 1/2 przekaźnika | |
| TEN | Przekaźnik włączania/wyłączania wycieraczek | |
| m | Przekaźnik obwodu rozrusznika 50 Sterowanie elektryczne (W242): Przekaźnik obwodu 87C |
|
| n | Przekaźniki obwodowe87M | |
| 0 | Włączanie / wyłączanie ECO: przekaźnik pompy obiegowej płynu chłodzącego skrzyni biegów Napęd elektryczny (W242): obwód sterownika zapadki parkowania 87 przekaźnik |
|
| P | Przekaźnik awaryjny (F58kP) | |
| Q | Przekaźnik obwodu 15 (nie zablokowany) Sterowanie elektryczne (W242): Przekaźnik zasilania pompy próżniowej serwa hamulca (F58kQ) |
|
| r | Obwód przekaźnika 15 | |
| S | Obwód 87 przekaźnik | |
| T | Podgrzewany przekaźnik szyby przedniej |
