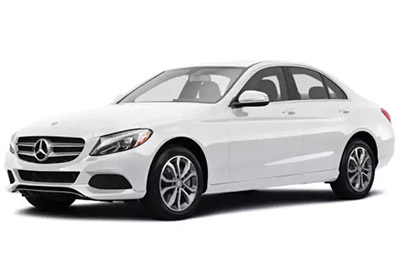

W tym artykule rozważymy czwartą generację Mercedes-Benz Klasy C (W205), dostępną od 2015 roku do dnia dzisiejszego. Tutaj znajdziesz schematy skrzynek bezpieczników Mercedes-Benz C180, C200, C220, C250, C300, C350, C400, C450, C63 2015, 2016, 2017 i 2018, uzyskasz informacje o lokalizacji paneli bezpieczników w środku samochodu i dowiedz się o przyporządkowaniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
- Układ bezpieczników Mercedes-Benz C-Class 2015-2019-…
- Lokalizacja skrzynki bezpieczników
- Schemat skrzynki bezpieczników
- Lokalizacja skrzynki bezpieczników
- Schemat skrzynki bezpieczników
- Wewnętrzna skrzynka bezpieczników wstępnych
- Lokalizacja skrzynki bezpieczników
- Schemat skrzynki bezpieczników
- Skrzynka bezpieczników wstępnych silnika
- Lokalizacja skrzynki bezpieczników
- Schemat skrzynki bezpieczników
Układ bezpieczników Mercedes-Benz C-Class 2015-2019-…
Skrzynka bezpieczników deski rozdzielczej
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się na krawędzi deski rozdzielczej, po stronie kierowcy, za pokrywą.
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników na tablicy rozdzielczej
| Nie. | Połączony komponent | Wzmacniacz |
|---|---|---|
| 200 | Przednia jednostka sterująca SAM | pięćdziesiąt |
| 201 | Przednia jednostka sterująca SAM | 40 |
| 202 | ATA [EDW] syrena alarmowa / zabezpieczenie przed holowaniem / ochrona wnętrza (A205) | pięć |
| 203 | Obowiązuje ze skrzynią biegów 716: Sterownik elektrycznej blokady kierownicy | dwadzieścia |
| 204 | Złącze diagnostyczne | pięć |
| 205 | Elektroniczna jednostka sterująca stacyjką | 7,5 |
| 206 | Zegar analogowy | pięć |
| 207 | Jednostka sterująca klimatyzacją | piętnaście |
| 208 | Klaster instrumentów | 7,5 |
| 209 | Jednostka sterująca klimatyzacji Górna jednostka sterująca panelu sterowania |
pięć |
| 210 | Kalkulator modułu rury kolumny kierownicy | pięć |
| 211 | AMG: Kalkulator elektronicznego programu stabilności | 25 |
| 212 | od 01.06.2016: Inwerter antenowy do podgrzewanego telefonu i telefonu stacjonarnego | pięć |
| 213 | Elektroniczna jednostka sterująca programem stabilności | pięć |
| 214 | AMG: Elektryczna jednostka sterująca hamulca postojowego | trzydzieści |
| 215 | Zapasowy | – |
| 216 | Lampa schowka na rękawiczki | 7,5 |
| 217 | Wersja japońska: jednostka sterująca dedykowana do komunikacji krótkiego zasięgu | pięć |
| 218 | Jednostka sterująca dodatkowego systemu przytrzymującego | 7,5 |
| 219 | Jednostka sterująca systemu wykrywania wagi (WSS) | pięć |
| 220 | Zapasowy | – |
| Przekaźnik | ||
| F | Przekaźnik obwodu 15R |
Skrzynka bezpieczników na podłodze pasażera z przodu
Lokalizacja skrzynki bezpieczników
Złóż pokrywę (1) do tyłu i zdejmij ją.
ad vertisements
Schemat skrzynki bezpieczników
Przydział bezpieczników w skrzynce bezpieczników w podłodze pasażera z przodu
| Nie. | Połączony komponent | Wzmacniacz |
|---|---|---|
| 301 | Hybrydowy: pirofuza poprzez urządzenie odłączające wysokiego napięcia | pięć |
| 302 | Centralka drzwi przednich prawych | trzydzieści |
| 303 | W205, S205, V205: Sterownik drzwi tylnych lewych A205, C205: Sterownik tylnych drzwi |
trzydzieści |
| 304 | Dotyczy transmisji 722: Inteligentny moduł serwo dla DIRECT SELECT | dwadzieścia |
| 305 |
Sterownik fotela kierowcy Sterownik ogrzewania siedzenia kierowcy Sterownik ogrzewania przedniego fotela |
trzydzieści |
| 306 |
Sterownik ogrzewania przedniego fotela pasażera Sterownik ogrzewania przedniego fotela pasażera Sterownik ogrzewania przedniego fotela |
trzydzieści |
| 307 | AMG: Aktywna jednostka sterująca wspomaganiem silnika | pięć |
| 308 | Wersja USA: złącze elektryczne do sterowania hamulcem elektrycznym | trzydzieści |
| 309 | Centrum alarmowe | dziesięć |
| 309 | Jednostka sterująca HERMES Moduł komunikacyjny usług telematycznych |
pięć |
| 310 | AMG: Aktywna jednostka sterująca wspomaganiem silnika | dwadzieścia |
| 311 | Elektroniczny regulator wentylatora wspomagającego | dziesięć |
| 312 | Górna jednostka sterująca panelu sterowania | dziesięć |
| 313 | Hybryda: jednostka sterująca energoelektroniki | dziesięć |
| 314 | AMG: Elektroniczny kalkulator różnicowy | pięć |
| 315 | Powertrain ECU Ważny dla silnika diesla: CDI ECU Ważny dla silnika benzynowego: ME-SFI ECU |
pięć |
| 316 | Jednostka sterująca dodatkowego systemu przytrzymującego | 7,5 |
| 317 | Moduł sterujący panoramicznym dachem przesuwnym Moduł sterujący dachem przesuwnym | trzydzieści |
| 318 | Jednostka sterująca grzałki BUH | dwadzieścia |
| 319 | Hybrydowy: grzałka PTC wysokiego napięcia | pięć |
| 320 | Kalkulator AIRMATIC Kalkulator adaptacyjnego systemu tłumienia | 25 |
| 321 | Wersja japońska: jednostka sterująca dedykowana do komunikacji krótkiego zasięgu | pięć |
| 322 | Jednostka główna | dwadzieścia |
| 323 | Jednostka sterująca systemu parkowania | pięć |
| (E34) 3.8 Zwiedzanie | Wyświetlacz audio / silnik wentylatora sprzętu audio COMAND |
7,5 |
| (E34) 3.8 Zwiedzanie | Wielofunkcyjna kamera stereo Mono wielofunkcyjna kamera |
7,5 |
| (E34) 3.8 Zwiedzanie | Czujnik deszczu/światła z dodatkowymi funkcjami W205, S205, V205: Jednostka sterująca deski rozdzielczej |
7,5 |
| (E34) 3.8 Zwiedzanie |
Sterownik fotela kierowcy Sterownik ogrzewania siedzenia kierowcy Sterownik ogrzewania przedniego fotela |
7,5 |
| (E34) 3.8 Zwiedzanie |
Sterownik ogrzewania przedniego fotela pasażera Sterownik ogrzewania przedniego fotela pasażera Sterownik ogrzewania przedniego fotela |
7,5 |
| (E34) 3.8 Zwiedzanie | Kalkulator modułu rury kolumny kierownicy | 7,5 |
| MF2/1 | Przedni lewy odwracalny zwijacz napięcia awaryjnego | pięć |
| MF2/2 | Panel sterowania audio / panel dotykowy COMAND |
pięć |
| MF2/3 | Przedni prawy odwracalny zwijacz napięcia awaryjnego | pięć |
| MF2/4 | Wyświetlacz przezierny | pięć |
| MF2/5 | Multimedialna jednostka przyłączeniowa | pięć |
| MF2/6 | Hybrydowy: Elektryczna sprężarka chłodnicza | pięć |
| MF3/1 | Linia powrotna, zacisk 30g, przednia jednostka sterująca SAM | pięć |
| MF3/2 | Kalkulator czujników radarowych | pięć |
| MF3/3 | Zapasowy | – |
| MF3/4 | Grupa przycisków na desce rozdzielczej po stronie kierowcy | pięć |
| MF3/5 | Tylna jednostka sterująca klimatyzacji | pięć |
| MF3/6 | Kalkulator monitorowania ciśnienia w oponach | pięć |
ad vertisements
Wewnętrzna skrzynka bezpieczników wstępnych
Wewnętrzna skrzynka bezpieczników wstępnych
| Nie. | Połączony komponent | A |
|---|---|---|
| jeden | Skrzynka bezpieczników w komorze silnika | – |
| 2 | Hybryda: dodatkowy przekaźnik akumulatora dla funkcji włączania/wyłączania ECO | 150 |
| 3 | Regulator dmuchawy | 40 |
| 4 | Zapasowy | – |
| pięć | Dotyczy silnika wysokoprężnego: Wzmacniacz ogrzewania PTC | 150 |
| 6 | Skrzynka bezpieczników prawego słupka A | 80 |
| 7 | Tylny bezpiecznik i moduł przekaźnika | 150 |
| osiem | Zapasowy | – |
| dziewięć | Zapasowy | – |
| dziesięć | Dotyczy skrzyń 722, 725: W pełni zintegrowana jednostka sterująca skrzyni biegów | 60 |
| dziesięć | Hybrydowy: w pełni zintegrowana jednostka sterująca skrzynią biegów | 100 |
| jedenaście | Zapasowy | – |
| 12 | Tylny bezpiecznik i moduł przekaźnika | 40 |
| 13 | Skrzynka bezpieczników prawego słupka A | pięćdziesiąt |
| F32/4k2 | Przekaźnik odcinający prąd spoczynkowy | |
| F96 | Dodatkowy obwód akumulatora 30 bezpieczników | |
| F96/1 | Obwód klapy wydechowej 87 bezpieczników |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie), pod pokrywą.
Ściśnij zaciski zabezpieczające (1) na pokrywie, zdejmij pokrywę skrzynki bezpieczników (2) do góry.
Schemat skrzynki bezpieczników
ad vertisements
Przyporządkowanie bezpieczników i przekaźników w komorze silnika
| Nie. | Połączony komponent | Wzmacniacz |
|---|---|---|
| 100 | Hybrydowy: pompa próżniowa | 40 |
| 101 | Obowiązuje z wyjątkiem AMG: Tuleja złącza, obwód 87/2 | piętnaście |
| 101 | AMG: Tuleja złącza, obwód 87/2 | dwadzieścia |
| 102 | Obowiązuje z wyjątkiem AMG: Tuleja złącza, obwód 87/1 | dwadzieścia |
| 102 | AMG: Tuleja przyłączeniowa, obwód 87/1 | 25 |
| 103 | Obowiązuje z wyjątkiem AMG: Tuleja złącza, obwód 87/4 | piętnaście |
| 103 | AMG: Tuleja złącza, obwód 87/4 | dwadzieścia |
| 104 | Obowiązuje z wyjątkiem AMG: Tuleja złącza, obwód 87/3 | piętnaście |
| 104 | AMG: Tuleja złącza, obwód 87/3 | dwadzieścia |
| 105 | Obowiązuje dla skrzyni biegów 722.9 (z wyjątkiem 722.930): Jednostka sterująca pomocniczej pompy olejowej dla oleju automatycznej skrzyni biegów | piętnaście |
| 106 | Zapasowy | – |
| 107 | Obowiązuje z silnikiem 274.9: Elektryczna pompa płynu chłodzącego | 60 |
| 108 | Statyczny reflektor LED: wysokiej jakości przedni prawy reflektor LED, dynamiczny reflektor LED: lewy przedni reflektor, prawy przedni reflektor |
dwadzieścia |
| 109 | Silnik wycieraczek | trzydzieści |
| 110 | Statyczny reflektor LED: Przednia lewa jednostka optyczna | dwadzieścia |
| 110 | Wysokowydajne diody LED, reflektor dynamiczny LED: przedni lewy reflektor, prawy przedni reflektor | |
| 111 | Wejście | trzydzieści |
| 112 | Hybrydowy: czujnik pedału przyspieszenia | piętnaście |
| 113 | Zapasowy | – |
| 114 | Sprężarka AIRmatic | 40 |
| 115 | Lewy i prawy klakson | piętnaście |
| 116 | Zapasowy | – |
| 117 | Zapasowy | – |
| 118 | Hybrydowy: elektroniczna jednostka sterująca programem stabilności | pięć |
| 119 | Tuleja łącząca Obwód 87 C2 | piętnaście |
| 120 | Obowiązuje z wyjątkiem AMG: Obwód 87 C1 tuleja złącza | pięć |
| 120 | AMG: Obwód 87 C1 tuleja złącza | piętnaście |
| 121 | Elektroniczna jednostka sterująca programem stabilności | pięć |
| 122 | Przekaźniki CPC | pięć |
| 123 | Zapasowy | – |
| 124 | Zapasowy | – |
| 125 | Przednia jednostka sterująca SAM | pięć |
| 126 | Powertrain ECU Ważny dla silnika diesla: CDI ECU Ważny dla silnika benzynowego: ME-SFI ECU |
pięć |
| 127 | Hybrydowy: ogranicznik zapadów napięcia | pięć |
| 128 | Przedni lewy zespół optyczny i włącznik światła zewnętrznego | pięć |
| 129 | Hybrydowy: obwód rozruchowy 50 przekaźników | trzydzieści |
| 129A | Hybrydowy: obwód rozruchowy 50 przekaźników | trzydzieści |
| Przekaźnik | ||
| g | Przekaźnik obwodu 15 komory silnika | |
| h | Przekaźnik obwodu rozrusznika 50 | |
| jest | Hybrydowy: Przekaźnik pompy próżniowej (+) | |
| J | Przekaźniki CPC | |
| K | Dotyczy transmisji 722.9 (z wyjątkiem 722.930): Przekaźnik pompy oleju | |
| TEN | Przekaźnik klaksonowy | |
| m | Przekaźnik ogrzewania pozycji postojowej wycieraczek | |
| n | Obwód 87M Przekaźnik | |
| O | Hybrydowy: obwód rozruchowy 15 przekaźników | |
| P | Obowiązuje z silnikiem 274.9: Przekaźnik pompy wody | |
| Q | Hybrydowy: Przekaźnik pompy próżniowej (-) | |
| r | Przekaźnik AIRmatic |
ad vertisements
Skrzynka bezpieczników wstępnych silnika
Wersja 1
Wersja 2
Skrzynka bezpieczników wstępnych silnika
| Nie. | Połączony komponent | Wzmacniacz |
|---|---|---|
| jeden | Zapasowy | – |
| 2 | Dotyczy silnika wysokoprężnego: stopień podgrzewania wstępnego | 100 |
| 3 | Bezpiecznik silnika i moduł przekaźnika | 60 |
| 4 | Podłączenie akumulatora pokładowej instalacji elektrycznej | – |
| pięć | Bezpiecznik silnika i moduł przekaźnika | 150 |
| 6 | Lewy bezpiecznik i moduł przekaźnika | 125 |
| 7 | Silnik wentylatora (600 W / 850 W) | 80 |
| osiem | Sterownik elektrycznego wspomagania kierownicy | 125 |
| dziewięć | Silnik wentylatora (1000 W) | 150 |
| dziesięć | Skrzynka bezpieczników wewnętrznych pojazdu | 200 |
| jedenaście | Zapasowy | – |
| 12 | Hybrydowy: Kalkulator energoelektroniki Z silnikiem 651.9 i wersją USA: Kalkulator ogrzewania z katalizatorem |
– |
| 13 | Alternator | 400 |
| Cl | Hybrydowy: przekaźnik odsprzęgający | – |
| C2 | Hybrydowy: obwód 31 | – |
| C3/1 | Obowiązuje z wyjątkiem AMG: Kalkulator elektronicznego programu stabilności | 40 |
| C3/2 | Elektroniczna jednostka sterująca programem stabilności | 60 |
| F32/3k1 | Przekaźnik odsprzęgający |
ad vertisements
Skrzynka bezpieczników w bagażniku
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się w bagażniku (po prawej stronie), pod podłogą.
Podnieś podłogę bagażnika do góry, przechyl pokrywę (1) do góry w kierunku strzałki.
Schemat skrzynki bezpieczników
Wersja 1
Wersja 2
ad vertisements
Rozmieszczenie bezpieczników i przekaźników w bagażniku
| Nie. | Połączony komponent | Wzmacniacz |
|---|---|---|
| jeden | Zacisk zasilania 30 „E1” | |
| 2 | Zacisk zasilania 30g „E2” | |
| 400 | BlueTEC: jednostka sterująca AdBlue® | 25 |
| 401 | BlueTEC: jednostka sterująca AdBlue® | piętnaście |
| 402 | BlueTEC: jednostka sterująca AdBlue® | dwadzieścia |
| 403 | Obowiązuje do 30.11.2015: Przełącznik częściowo elektrycznej regulacji fotela dla przedniego fotela pasażera | trzydzieści |
| 403 | Obowiązuje od 01.12.2015: Przełącznik częściowo elektrycznej regulacji fotela dla przedniego fotela pasażera | 25 |
| 404 | Obowiązuje do 30.11.2015: Przełącznik częściowo elektrycznej regulacji fotela dla fotela kierowcy | trzydzieści |
| 404 | Obowiązuje od 01.12.2015: Przełącznik częściowo elektrycznej regulacji siedzenia dla siedzenia kierowcy | 25 |
| 405 | Zapasowy | – |
| 406 | Sterownik drzwi przedni lewy | trzydzieści |
| 407 | Zapasowy | – |
| 408 | W205, S205, V205: Sterownik prawych tylnych drzwi A205, C205: Sterownik tylnych drzwi |
trzydzieści |
| 409 | Zapasowy | – |
| 410 | Nagrzewnica dodatkowa Odbiornik zdalnego sterowania radiowego Przełącznik antenowy telefonu i nagrzewnicy dodatkowej | pięć |
| 411 | Przedni lewy odwracalny zwijacz napięcia awaryjnego | trzydzieści |
| 412 | Hybrydowy: jednostka sterująca systemu zarządzania akumulatorem | 7,5 |
| 413 | Jednostka sterująca pokrywy bagażnika | pięć |
| 414 | Jedność porozumienia | pięć |
| 415 | Jednostka sterująca osłoną kamery Generator rozpylacza perfum |
pięć |
| 416 | System telefonu komórkowego Wzmacniacz antenowy / kompensator Płytka kontaktowa telefonu komórkowego |
7,5 |
| 417 | Jednostka sterująca kamery 360 kamera tylna |
pięć |
| 418 | Sterownik ogrzewania tylnych siedzeń Sterownik AIRSCARF |
pięć |
| 419 | Jednostka sterująca regulacją podparcia lędźwiowego przedniego fotela pasażera | pięć |
| 420 | Kalkulator regulacji podparcia lędźwiowego fotela kierowcy | pięć |
| 421 | Zapasowy | – |
| 422 | Zapasowy | – |
| 423 | Jednostka sterująca wzmacniaczem systemu dźwiękowego | pięć |
| 424 | Komputer AIR BODY CONTROL Plus Obowiązuje dla silnika 276: Komputer dźwiękowy silnika | piętnaście |
| 425 | Zapasowy | – |
| 426 | Zapasowy | – |
| 427 | Zapasowy | – |
| 428 | Zapasowy | – |
| 429 | Zapasowy | – |
| 430 | Zapasowy | – |
| 431 | Wielofunkcyjna jednostka sterująca do pojazdów specjalnych | 25 |
| 432 | Wielofunkcyjna jednostka sterująca do pojazdów specjalnych | 25 |
| 433 | Kalkulator rozpoznawania naczep | piętnaście |
| 434 | Kalkulator rozpoznawania naczep | piętnaście |
| 434 | AMG: Elektryczna jednostka sterująca hamulca postojowego | trzydzieści |
| 435 | Jednostka sterująca rozpoznawania przyczepy AMG: Elektroniczna jednostka sterująca mechanizmu różnicowego |
25 |
| 436 | Kalkulator rozpoznawania naczep | piętnaście |
| 437 | Kalkulator rozpoznawania naczep | 25 |
| 438 | Jednostka sterująca przetwornicą DC/AC | trzydzieści |
| 439 | Taksometr Taksometr lustrzany |
pięć |
| 439 | A205: Tylna jednostka sterująca | 25 |
| 440 | Sterownik ogrzewania tylnych siedzeń Sterownik AIRSCARF |
trzydzieści |
| 441 | Jednostka sterująca AIRSCARF | trzydzieści |
| 442 | Jednostka sterująca układu paliwowego | 25 |
| 443 | Przedni prawy odwracalny zwijacz napięcia awaryjnego | trzydzieści |
| 444 | Złącze elektryczne do tabletu PC | piętnaście |
| 445 | S205: Gniazdo bagażnika | piętnaście |
| 446 | Zapalniczka przednia z oświetleniem popielniczki Gniazdo zasilania wewnątrz pojazdu |
piętnaście |
| 447 | Gniazdo konsoli środkowej tylnej prawej 12 V | piętnaście |
| 448 | Obowiązuje dla transmisji 722, 725: Kondensator zapadki parkowania | dziesięć |
| 449 | Obowiązuje dla silnika 626: Wkład filtra paliwa ze zintegrowaną grzałką AMG: Sterownik elektrycznego hamulca postojowego |
pięć |
| 450 | Tylna jednostka sterująca SAM | pięć |
| 451 | Jednostka sterująca układu paliwowego BlueTEC: Jednostka sterująca AdBlue® | pięć |
| 452 | Radar zderzaka – tylny zewnętrzny prawy zintegrowany zintegrowany czujnik zewnętrzny tylny lewy radarowy czujnik zderzaka – tylny czujnik wstrząsu czujnik radarowy zderzaka Środkowy czujnik zewnętrzny zderzaka – prawy tylny czujnik wstrząsowy lewy zewnętrzny zderzak tylny |
pięć |
| 453 | Czujnik radarowy przedniego lewego zderzaka Czujnik radarowy przedniego zderzaka prawego Jednostka sterująca COLLISION PREVENTION ASSIST |
pięć |
| 454 | Dotyczy transmisji 722: W pełni zintegrowana jednostka sterująca transmisją | 7,5 |
| 454 | Pakiet do nauki jazdy : Włącznik światła podłogowego Przełącznik monitora pracy pedału BlueTEC : Kalkulator AdBlue® |
pięć |
| 455 | Jednostka sterująca przetwornicą DC/AC | pięć |
| 456 | Przedni czujnik radarowy dalekiego zasięgu Elektryczna jednostka sterująca DISTRONIC |
pięć |
| 457 | Hybrydowy: Jednostka sterująca elektroniki mocy Jednostka sterująca systemu zarządzania akumulatorem AMG: Elektroniczna jednostka sterująca mechanizmu różnicowego Aktywna jednostka sterująca mocowania silnika |
pięć |
| 458 | Tylny moduł przełączający | pięć |
| 459 | Hybryda: ładowarka AMG: jednostka sterująca zawieszenia AMG |
pięć |
| 460 | Jednostka sterująca KEYLESS-GO | dziesięć |
| 461 | Wzmacniacz antenowy FM 1, AM, CL [ZV] i KEYLESS-GO | pięć |
| 462 | Jednostka sterująca wzmacniaczem systemu dźwiękowego | 40 |
| 463 | W205, S205, V205: Ogrzewanie tylnej szyby przez tłumik zakłóceń tylnej szyby A205, C205: Złącze elektryczne dachu kabrioletu / wnętrza pojazdu |
trzydzieści |
| 464 | Sterownik pokrywy bagażnika Sterownik windy załadowczej | 40 |
| 465 | Tylna jednostka sterująca SAM | 40 |
| 466 | Tylna jednostka sterująca SAM | 40 |
| 467 | Obowiązuje dla silnika 626: Wkład filtra paliwa ze zintegrowaną grzałką A205: Tylny komputer |
40 |
| Przekaźnik | ||
| S | Przekaźnik obwodu wewnętrznego pojazdu 15 | |
| T | Przekaźnik ogrzewania tylnej szyby | |
| U | Uchwyt na kubek w drugim rzędzie i przekaźnik gniazdkowy | |
| V | BlueTEC: przekazywanie AdBlue® | |
| x | Skrzynka lodówki pierwszego rzędu / przekaźniki skrzynkowe i gniazdowe | |
| TAk | Zapasowy przekaźnik | |
| ZR1 | Obowiązuje dla silnika 626: Przekaźnik podgrzewacza filtra paliwa | |
| ZR2 | Przekaźnik rezerwowy | |
| ZR3 | Przekaźnik rezerwowy |
