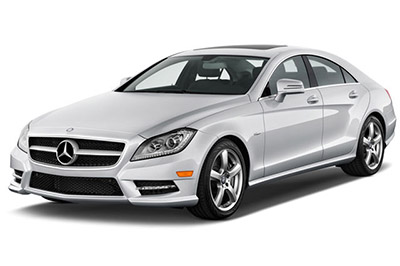

W tym artykule przyjrzymy się drugiej generacji Mercedes-Benz CLS-Class (W218, X218), produkowanej od 2010 do 2018. Tutaj znajdziesz schematy skrzynek bezpieczników Mercedes-Benz CLS220, CLS250, CLS350, CLS400, CLS500 , CLS63 2011, 2012, 2013, 2014, 2015, 2016, 2017 i 2018 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz poznaj przeznaczenie każdego bezpiecznika (układ bezpieczników) i przekaźnika .
Contents
Układ bezpieczników Mercedes-Benz CLS-Class 2011-2018
Bezpieczniki zapalniczki (gniazdo zasilania) Mercedes-Benz CLS-Class to bezpiecznik nr 9 (gniazdo konsoli środkowej) w skrzynce bezpieczników komory silnika i bezpiecznik nr 71 (gniazdo wewnętrzne z przodu), nr 72 (gniazdo w przestrzeni ładunkowej ), # 76 (gniazdo tylnej konsoli środkowej) w skrzynce bezpieczników w bagażniku.
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się w komorze silnika (lewa strona)
Schemat skrzynki bezpieczników
ad vertisements
Przyporządkowanie bezpieczników i przekaźników w komorze silnika
| Nie. | Scalona funkcja | Wzmacniacz |
|---|---|---|
| jeden | Elektroniczna jednostka sterująca programem stabilności Elektroniczna jednostka sterująca programem stabilności Premium Silnik dmuchawy Regulator dmuchawy |
25 |
| 2 | Sterownik drzwi przedni lewy | trzydzieści |
| 3 | Centralka drzwi przednich prawych | trzydzieści |
| 4 | Obowiązuje z silnikiem 157: Komputer obwodu paliwa | dwadzieścia |
| pięć | Zestaw wskaźników Tylny komputer SAM z bezpiecznikiem i modułem przekaźnika Przełącznik świateł zewnętrznych |
7,5 |
| 6 | Dotyczy silnika diesla: kalkulator CDI Dotyczy silnika benzynowego: kalkulator ME-SFI |
dziesięć |
| 7 | Przekaźnik obwodu rozrusznika 50 | dwadzieścia |
| osiem | Kalkulator dodatkowego systemu przytrzymującego | 7,5 |
| dziewięć | Gniazdo konsoli środkowej | piętnaście |
| dziesięć | Silnik wycieraczek Przełączanie za pomocą przekaźnika nagrzewnicy pozycji parkowania wycieraczek: Nagrzewnica pozycji parkowania wycieraczek |
trzydzieści |
| jedenaście | Wyświetlacz audio / COMAND Panel sterowania audio / COMAND |
7,5 |
| 12 | Automatyczna klimatyzacja i jednostka sterująca Jednostka sterująca na górnym panelu sterowania Przycisk trybu automatycznej skrzyni biegów Grupa przycisków zawieszenia |
7,5 |
| 13 | Jednostka sterująca modułu rury kolumny kierownicy Kamera wielofunkcyjna kamera stereofoniczna wielofunkcyjna |
7,5 |
| czternaście | Calculateur Elektroniczny Program Stabilności Calculateur Elektroniczny Program Stabilności Premium |
7,5 |
| piętnaście | Kalkulator dodatkowego systemu przytrzymującego | 7,5 |
| szesnaście | Obowiązuje z silnikiem 157: INTERFEJS BEZPOŚREDNIEGO WYBORU | pięć |
| 17 | Elektryczny uchylno-przesuwny szklany dach: jednostka sterująca deski rozdzielczej | trzydzieści |
| 18 | Zegar analogowy Przekaźnik awaryjny |
7,5 |
| dziewiętnaście | Elektroniczna jednostka sterująca stacyjką | dwadzieścia |
| dwadzieścia | Calculateur Elektroniczny Program Stabilności Calculateur Elektroniczny Program Stabilności Premium |
40 |
| 21 | Włącznik świateł hamowania Schowek włącznika świateł w rękawiczkach Rozpoznawanie zajętości przedniego fotela pasażera i jednostka sterująca systemu wagowego ACSR (WSS) |
7,5 |
| 22 | Silnik wentylatora do silnika spalinowego i klimatyzacji ze zintegrowaną regulacją Obowiązuje dla silnika wysokoprężnego: komputer CDI Tuleja łącząca, obwód 87 Obowiązuje dla silnika benzynowego: komputer ME-SFI Tuleja łącząca, obwód 87 M2e Obowiązuje z silnikiem 276: Chłodnica siłownika żaluzji |
piętnaście |
| 23 | Obowiązuje dla silnika benzynowego: Tuleja złącza, obwód 87 M1i Obowiązuje dla silnika wysokoprężnego: CDI ECU Tuleja złącza, obwód 87 |
dwadzieścia |
| 24 | Obowiązuje dla silnika wysokoprężnego: Tuleja złącza, obwód 87 Obowiązuje dla silnika 157, 276, 278: Tuleja złącza, obwód 87 M1e |
piętnaście |
| 25 | Dotyczy silnika Diesla: czujnik tlenu przed katalizatorem Dotyczy silnika benzynowego: Komputer ME-SFI |
piętnaście |
| 26 | Radio Radio z systemem autopilota Jednostka sterująca COMAND |
dwadzieścia |
| 27 | Dotyczy silnika benzynowego: komputer ME-SFI Dotyczy silnika wysokoprężnego: komputer CDI Elektroniczny komputer antykradzieżowy |
7,5 |
| 28 | Klaster instrumentów | 7,5 |
| 29 | Przednia prawa jednostka optyczna | dziesięć |
| trzydzieści | Przednia lewa jednostka optyczna | dziesięć |
| 31A | Przełączanie przez przekaźnik klaksonu: Lewy klakson fanfary Klakson prawy klakson fanfary |
piętnaście |
| 31B | Przełączanie przez przekaźnik klaksonu: Lewy klakson fanfary Klakson prawy klakson fanfary |
piętnaście |
| 32 | Przekaźnik wtórnego wtrysku powietrza | – |
| 33 | W pełni zintegrowana jednostka sterująca transmisją | dziesięć |
| 34 | Jednostka sterująca układu paliwowego | 7,5 |
| 35 | Zapasowy | – |
| 36 | Kalkulator Night View Assist Kalkulator elektryczny DISTRONIC | 7,5 |
| Przekaźnik | ||
| J | Obwód przekaźnika 15 | |
| K | Zacisk przekaźnika 15R | |
| TEN | Przekaźnik podgrzewacza wycieraczek | |
| m | Przekaźnik obwodu rozrusznika 50 | |
| n | Przekaźnik obwodu silnika 87 | |
| O | Przekaźnik klaksonowy | |
| P | Zapasowy | |
| Q | Przekaźnik awaryjny | |
| r | Przekaźnik obwodu obudowy 87 |
Skrzynka bezpieczników w bagażniku
Lokalizacja skrzynki bezpieczników
Znajduje się po prawej stronie bagażnika, za pokrywą.
ad vertisements
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników i przekaźników w bagażniku
| Nie. | Scalona funkcja | Wzmacniacz |
|---|---|---|
| 37 | Fotel kierowcy Elektrozawór zagłówka NECK-PRO Fotel pasażera z przodu Elektromagnes zagłówka NECK-PRO |
7,5 |
| 38 | Shooting Brake: podłączony przez przekaźnik wycieraczki tylnej klapy: silnik wycieraczki tylnej klapy | piętnaście |
| 39 | Dotyczy pojazdów z kierownicą po lewej stronie: Sterownik lewych drzwi tylnych Dotyczy pojazdów z kierownicą po prawej stronie: Sterownik drzwi lewych przednich |
trzydzieści |
| 40 | Zapasowy | – |
| 41 | Dotyczy pojazdów z kierownicą po lewej stronie: Sterownik przednich prawych drzwi Dotyczy pojazdów z kierownicą po prawej stronie : Sterownik prawych tylnych drzwi |
trzydzieści |
| 42 | Jednostka sterująca układu paliwowego | 25 |
| 43 | Obowiązuje do 31.08.2014: Moduł komunikacyjny dla usług telematycznych (Informacje o ruchu na żywo) Obowiązuje od 01.09.2014: Jednostka sterująca monitorowania ciśnienia w oponach |
7,5 |
| 44 | Przełącznik regulacji przedniego fotela pasażera | trzydzieści |
| 45 | Przełącznik regulacji fotela kierowcy | trzydzieści |
| 46 | Syrena alarmowa (monitorowanie wnętrza) Jednostka sterująca zabezpieczenia wnętrza i zabezpieczenia przed holowaniem (monitorowanie wnętrza) Coupé: M 1, AM, CL [ZV] i KEYLESS-GO Shooting Wzmacniacz anteny hamulca: Tylny wzmacniacz anteny szyby 1 Obowiązuje z silnikiem 157, 276, 278 i wersja USA: Przekaźnik pompy cyrkulacyjnej płynu chłodzącego |
7,5 |
| 47 | Zapasowy | – |
| 48 | Zapasowy | – |
| 49 | Wyłączony: przełączany przez przekaźnik ogrzewania tylnej szyby: ogrzewanie tylnej szyby Shooting Brake: włączany przez przekaźnik ogrzewania tylnej szyby: wzmacniacz anteny tylnej szyby 1 |
40 |
| pięćdziesiąt | Przedni prawy odwracalny zwijacz napięcia awaryjnego | pięćdziesiąt |
| 51 | Przedni lewy odwracalny zwijacz napięcia awaryjnego | pięćdziesiąt |
| 52 | Zapasowy | – |
| 53 | Kalkulator rozpoznawania naczep | trzydzieści |
| 54 | Kalkulator rozpoznawania naczep | piętnaście |
| 55 | Zapasowy | – |
| 56 | Gniazdo przyczepy | piętnaście |
| 57 | Kalkulator rozpoznawania naczep | 25 |
| 58 | Kalkulator rozpoznawania naczep | 25 |
| 59 | Czujnik DISTRONIC (DTR) lewego przedniego zderzaka czujnik DISTRONIC (DTR) przedniego zderzaka prawego czujnik radar lewego tylnego zderzaka (Active Blind Spot Assist) radar prawego tylnego zderzaka (Active Blind Spot Assist) Inteligentny czujnik radarowy lewego tylnego zderzaka (Blind Spot Assist) Inteligentny czujnik radarowy dla prawego tylnego zderzaka (Asystent martwego punktu) |
7,5 |
| 60 | Wielokonturowa pompa pneumatyczna z siedziskiem | 7,5 |
| 60 | Aktywna pneumatyczna pompa siedziska wielokonturowego | trzydzieści |
| 61 | Coupé: Sterownik pokrywy bagażnika (KDS) Shooting Brake: Sterownik windy załadowczej |
40 |
| 62 | Jednostka sterująca fotela kierowcy | 25 |
| 63 | Jednostka sterująca ogrzewaniem tylnych siedzeń | 25 |
| 64 | Jednostka sterująca przedniego fotela pasażera | 25 |
| 65 | Do 31.05.2012: Sterownik ogrzewania kierownicy Od 01.06.2012: Sterownik modułu rury kolumny kierownicy |
7,5 |
| 66 | Silnik dmuchawy tylnej | 7,5 |
| 67 | Jednostka sterująca wzmacniaczem systemu dźwiękowego | 40 |
| 68 | Jednostka sterująca AIRmatic | piętnaście |
| 69 | Wzmacniacz tylnego głośnika basowego | 25 |
| 70 | Jednostka sterująca kontroli ciśnienia w oponach Obowiązuje od 01.09.2014 z silnikiem 157, 276, 278 bez wersji USA: Przekaźnik pompy obiegowej płynu chłodzącego |
pięć |
| 71 | Gniazdo wewnętrzne pojazdu, przód | piętnaście |
| 72 | Wlot przestrzeni ładunkowej | piętnaście |
| 73 | Obowiązuje z silnikiem 157: Jednostka sterująca trybu transmisji Dodatkowa nagrzewnica: Odbiornik zdalnego sterowania radiowego do dodatkowej nagrzewnicy |
pięć |
| 74 | Jednostka sterująca KEYLESS-GO Obowiązuje od 01.09.2014: Lewa przednia jednostka światła, Prawa przednia jednostka światła |
piętnaście |
| 75 | Dodatkowa nagrzewnica Obowiązuje od 01.09.2014: Reflektor przedni lewy, Reflektor przedni prawy |
dwadzieścia |
| 76 | Gniazdo tylnej konsoli środkowej | piętnaście |
| 77 | System kontroli wagi (WSS) Procesor nawigacji jednostki sterującej |
7,5 |
| 78 | Jednostka sterująca interfejsu multimedialnego | 7,5 |
| 79 | Kalkulator systemu czujników wideo i radarowych Obowiązuje od 01.09.2014 z pakietem Driving Assistance Plus: kalkulator czujnika radarowego, kalkulator bramki podwozia |
pięć |
| 80 | Jednostka sterująca systemu parkowania | pięć |
| 81 | System telefonu komórkowego Wzmacniacz antenowy / kompensator Złącze elektryczne telefonu komórkowego |
pięć |
| 82 | Regulator wentylatora lewego przedniego siedzenia Regulator wentylatora prawego przedniego siedzenia |
7,5 |
| 83 | Kamera cofania Procesor nawigacyjny Jednostka sterująca systemu połączeń alarmowych |
7,5 |
| 84 | Jednostka sterująca kamera spadek mocy moduł kamery jednostka sterująca z powrotem SDAR / tuner HD Camera Control Unit foteli Digital Audio Broadcasting |
pięć |
| 85 | Tuner telewizyjny (analogowy / cyfrowy) Tuner telewizji cyfrowej |
7,5 |
| 86 | Zapasowy | – |
| 87 | Jednostka sterująca systemu połączeń alarmowych Ważna do 31.08.2014 z silnikiem 157, 276, 278 bez wersji USA: Przekaźnik pompy cyrkulacji chłodziwa Ważna do 31.05.2016 z Live Traffic Information lub systemem eCall Europe Połączenie alarmowe: Moduł komunikacyjny dla usług telematycznych Ważny od 01.06. 2016 : Jednostka sterująca HERMES Obowiązuje od 01.06.2016 z telefonią Comfort i zdalnym sterowaniem do ogrzewania postojowego: Inwerter antenowy do telefonu i ogrzewania postojowego |
7,5 |
| 88 | Inteligentny moduł serwo dla DIRECT SELECT | piętnaście |
| 89 | Jednostka sterująca rozpoznawania przyczepy Obowiązuje z silnikiem 157: Jednostka sterująca układu paliwowego |
trzydzieści |
| 90 | Zapasowy | – |
| 91 | Zapasowy | – |
| 92 | Jednostka sterująca KEYLESS-GO | piętnaście |
| Przekaźnik | ||
| A | Obwód przekaźnika 15 | |
| b | Przekaźnik obwodu 15R (1) | |
| C | Podgrzewany przekaźnik tylnej szyby | |
| D | Dotyczy silnika wysokoprężnego: Przekaźnik pompy paliwa | |
| ORAZ | Shooting Brake: Przekaźnik wycieraczki tylnej klapy Elektrycznie regulowany pakiet pamięci przedniego siedzenia: Przekaźnik regulacji siedzenia |
|
| g | Przekaźnik obwodu 15R (2) |
ad vertisements
Przednia skrzynka bezpieczników wstępnych
Bez ECO start/stop
Z ECO start / stop
Przednia skrzynka bezpieczników wstępnych
| Nie. | Scalona funkcja | Wzmacniacz |
|---|---|---|
| 150 | Funkcja włączania / wyłączania ECO: Pyrofuse 150 | – |
| 151 | Sterownik elektrycznego wspomagania kierownicy | 60 |
| 152 | Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym | 60 |
| 153 | Zapasowy | 100 |
| 154 | Silnik wentylatora do silnika spalinowego i klimatyzacji ze zintegrowanym sterowaniem (M4/7) | 100 |
| 155 | Dotyczy silnika wysokoprężnego: Wzmacniacz ogrzewania PTC | 150 |
| 156 | Zapasowy | – |
| 157 | Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym | 150 |
| 158 | Obowiązuje dla pojazdów z kierownicą po lewej stronie: Regulator dmuchawy Dotyczy pojazdów z kierownicą po prawej stronie bez DISTRONIC PLUS lub bez silnika 157: Elektroniczna jednostka sterująca programu stabilności Obowiązuje dla pojazdów z kierownicą po prawej stronie z DISTRONIC PLUS lub z silnikiem 157: Sterowanie elektroniczne Program stabilności Premium jednostka |
pięćdziesiąt |
| 159 | Obowiązuje dla pojazdów z kierownicą po prawej stronie bez DISTRONIC PLUS lub bez silnika 157: Jednostka sterująca elektronicznego programu stabilizacji toru jazdy Obowiązuje dla pojazdów z kierownicą po prawej stronie z DISTRONIC PLUS lub z silnikiem 157: Jednostka sterująca elektronicznego programu stabilizacji toru jazdy Premium |
pięćdziesiąt |
| 160 | Przekaźnik AIRmatic | 60 |
| 161 | Zapasowy | – |
| 162 | Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym | 100 |
| 163 | Bez funkcji ECO start/stop: tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym | 150 |
| 164 | Bez ECO start/stop: tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym | 100 |
ad vertisements
Przekaźnik pompy obiegowej chłodziwa
Przekaźnik AIRMATIC
Bezpiecznik deski rozdzielczej
| Nie. | Scalona funkcja | Wzmacniacz |
|---|---|---|
| F1 / 1 | Zabezpiecza połączenie między akumulatorem dodatkowym a komputerem elektronicznego stacyjki i przednim komputerem SAM (dla silnika 276 od 01.09.2014 lub z silnikiem 274) | pięć |
Dodatkowy przekaźnik akumulatora i bezpiecznik
| Nie. | Scalona funkcja |
|---|---|
| F96 | Dodatkowy bezpiecznik obwodu akumulatora 30 |
| K114 | Funkcja ECO włączania/wyłączania dodatkowego przekaźnika akumulatora |
