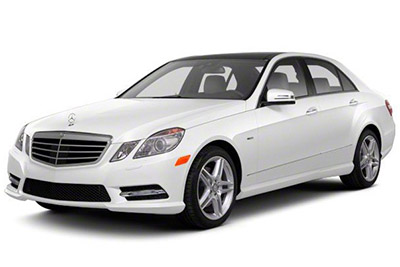

W tym artykule rozważymy czwartą generację Mercedes-Benz Klasy E (W212), wyprodukowaną w latach 2009-2016. Tutaj znajdziesz schematy skrzynek bezpieczników Mercedes-Benz E200, E220, E250, E300, E350, E400 , E500, E63 2010, 2011, 2012, 2013, 2014, 2015 i 2016 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz poznaj przeznaczenie każdego bezpiecznika (układ bezpieczników) i przekaźnika .
Contents
Układ bezpieczników Mercedes-Benz E-Klasa 2010-2016
Bezpieczniki do gniazda zapalniczki w Mercedes-Benz Klasy E to bezpieczniki nr 71 (gniazdo przednie wewnętrzne, gniazdo zapalniczki przedniej), nr 72 (gniazdo strefy ładowania) w skrzynce bezpieczników bagażnika i bezpiecznik nr. 9 (wtyczka rękawicy w komorze silnika) w skrzynce bezpieczników w komorze silnika.
Skrzynka bezpieczników w bagażniku
Lokalizacja skrzynki bezpieczników
Znajduje się po prawej stronie bagażnika, za pokrywą.
Schemat skrzynki bezpieczników
ad vertisements
Rozmieszczenie bezpieczników i przekaźników w bagażniku
| Nie. | Połączony komponent | Wzmacniacz |
|---|---|---|
| 37 | Fotel kierowcy Elektrozawór zagłówka NECK-PRO Fotel pasażera z przodu Elektromagnes zagłówka NECK-PRO |
7,5 |
| 38 | Obowiązuje dla modelu 212.2: Silnik wycieraczki tylnej klapy | piętnaście |
| 39 | do 31.05.2010: Sterownik drzwi lewych tylnych Obowiązuje dla pojazdów z kierownicą po prawej stronie od 01.06.2010: Sterownik drzwi lewych przednich |
trzydzieści |
| 40 | Zapasowy | – |
| 41 | do 31.05.2010: Sterownik prawych drzwi tylnych Obowiązuje dla pojazdów z kierownicą po lewej stronie od 01.06.2010: Sterownik prawych drzwi przednich |
trzydzieści |
| 42 | Przekaźnik pompy paliwa Obowiązuje dla silnika 156, 271, 272, 273, 274, 276, 278, 642, 651: Jednostka sterująca obwodu paliwa |
25 |
| 43 | Moduł komunikacyjny dla usług telematycznych | 7,5 |
| 44 | Przełącznik częściowo elektrycznej regulacji fotela przedniego pasażera | trzydzieści |
| 45 | Fotel kierowcy częściowo elektryczny przełącznik regulacji fotela | trzydzieści |
| 46 | Wzmacniacz anteny FM 1, AM, CL [ZV] i KEYLESS-GO Wzmacniacz anteny tylnej szyby 1 Antena DAB III pasma Syrena alarmowa Jednostka sterująca zabezpieczenia wnętrza i zabezpieczenia przed holowaniem Obowiązuje od 01.06.2011 w silnikach 157, 276, 278: Przekaźnik pompy cyrkulacji płynu chłodzącego |
7,5 |
| 47 | Zapasowy | – |
| 48 | Zapasowy | – |
| 49 | Ogrzewanie tylnej szyby | 40 |
| pięćdziesiąt | Przedni prawy odwracalny zwijacz napięcia awaryjnego | pięćdziesiąt |
| 51 | Przedni lewy odwracalny zwijacz napięcia awaryjnego | pięćdziesiąt |
| 52 | Zapasowy | – |
| 53 | Kalkulator rozpoznawania naczep | trzydzieści |
| 54 | Kalkulator rozpoznawania naczep | piętnaście |
| 55 | Zapasowy | – |
| 56 | Gniazdo przyczepy | piętnaście |
| 57 | Kalkulator rozpoznawania naczep | dwadzieścia |
| 57 | Podświetlany konwerter napięcia listwy progowej przednich lewych Podświetlany konwerter napięcia listew progowych przednich prawych | 7,5 |
| 58 | Kalkulator rozpoznawania naczep | 25 |
| 59 | Przedni lewy zderzak Czujnik DISTRONIC (DTR) Prawy przedni zderzak Czujnik DISTRONIC (DTR) |
7,5 |
| 60 | Wielokonturowa pompa pneumatyczna z siedziskiem | 7,5 |
| 60 | Dynamiczna pompa pneumatyczna z wielokonturowym siedziskiem | trzydzieści |
| 61 | Sterownik pokrywy bagażnika Sterownik klapy tylnej |
40 |
| 62 | Jednostka sterująca fotela kierowcy | 25 |
| 63 | Jednostka sterująca ogrzewaniem tylnych siedzeń | 25 |
| 64 | Jednostka sterująca przedniego fotela pasażera | 25 |
| 65 | do 28.02.2013: Sterownik ogrzewania kierownicy | 7,5 |
| 65 | od 01.03.2013: Jednostka sterująca modułu rury kolumny kierownicy | dziesięć |
| 66 | Silnik dmuchawy tylnej | 7,5 |
| 67 | Jednostka sterująca wzmacniaczem systemu dźwiękowego | 40 |
| 68 | Jednostka sterująca AIRmatic Elektroniczna jednostka sterująca poziomem tylnej osi |
piętnaście |
| 69 | Wzmacniacz tylnego głośnika basowego | 25 |
| 70 | Kalkulator monitorowania ciśnienia w oponach | pięć |
| 71 | Gniazdo wewnętrzne pojazdu, przód Zapalniczka przednia z oświetleniem popielniczki |
piętnaście |
| 72 | Wlot przestrzeni ładunkowej | piętnaście |
| 73 | Złącze diagnostyczne Odbiornik zdalnego sterowania nagrzewnicy dodatkowej Obowiązuje z transmisją 722.930/931: Jednostka sterująca trybu transmisji |
pięć |
| 74 | Jednostka sterująca KEYLESS-GO Obowiązuje od 01.03.2013: Jednostka przedniego prawego światła Obowiązuje od 01.03.2013: Jednostka przedniego lewego światła Obowiązuje od 01.12.2011: Jednostka sterująca przetwornika DC/AC |
piętnaście |
| 75 | Dodatkowa nagrzewnica Obowiązuje od 01.03.2013 (z reflektorami Dynamic LED: Przednia lewa jednostka światła Przednia prawa jednostka światła |
dwadzieścia |
| 75 | Obowiązuje dla silnika 156: Przekaźnik silnika wentylatora chłodnicy oleju | 25 |
| 76 | Tylny uchwyt na kubek Gniazdo tylnej konsoli środkowej Tylne złącze elektryczne USB |
piętnaście |
| 77 | Tylny uchwyt na kubek Obowiązuje do 28.02.2013: Jednostka sterująca WSS (Waga Sensing System) Obowiązuje dla pojazdów w Chinach i Korei Południowej: Procesor nawigacji |
7,5 |
| 78 | Jednostka sterująca interfejsu multimedialnego Jednostka przyłączeniowa multimediów | 7,5 |
| 79 | Obowiązuje do 31.05.2010: Kalkulator czujnika radarowego Obowiązuje od 01.06.2010: Kalkulator systemu czujników wideo i radarowych Obowiązuje od 01.03.2013: Kalkulator bramki podwozia |
pięć |
| 80 | Jednostka sterująca systemu parkowania | pięć |
| 81 | System telefonu komórkowego Wzmacniacz antenowy / kompensator Złącze elektryczne telefonu komórkowego Procesor nawigacji |
pięć |
| 82 | Regulator wentylatora lewego przedniego siedzenia Regulator wentylatora prawego przedniego siedzenia | dziesięć |
| 83 | Obwód złącza 15R Jednostka sterująca systemu połączeń alarmowych Ważna do 31.05.2010: Procesor nawigacyjny Wersja japońska: Elektroniczny kalkulator opłat |
7,5 |
| 84 | Zasilanie kamery cofania Jednostka sterująca Digital Audio Broadcasting Ważna do 28.02.2013: Jednostka sterująca kamery cofania Ważna od 01.03.2013: Kamera cofania Ważna do 31.05.2010: Jednostka sterująca SDAR / tuner wysokiej rozdzielczości Ważna od 01.06.2010: Cyfrowe radio satelitarne audio Kalkulator (SDAR) Obowiązuje od 01.03.2013: Kalkulator kamery 360° |
pięć |
| 85 | Ważny do 28.02.2015: Tuner TV (analogowy / cyfrowy) Ważny do 28.02.2015: Tuner telewizji cyfrowej Ważny od 01.03.2015: Tuner |
7,5 |
| 86 | Odtwarzacz DVD Tylny lewy ekran Tylny prawy ekran |
7,5 |
| 87 | Jednostka sterująca systemu połączeń alarmowych Specjalna wielofunkcyjna jednostka sterująca pojazdu (SVMCU) Obowiązuje od 01.06.2011 z silnikiem 157, 274, 276, 278: Przekaźnik pompy obiegowej płynu chłodzącego Obowiązuje od 01.03.2015: Usługi telematyczne komunikacji modułu |
7,5 |
| 88 | Obowiązuje z transmisją 722.9: Inteligentny moduł serwo dla DIRECT SELECT | piętnaście |
| 89 | Jednostka sterująca rozpoznawania przyczepy Wielofunkcyjna jednostka sterująca dla pojazdów specjalnych (SVMCU) Obowiązuje do 28.02.2013 z silnikiem 157: Jednostka sterująca obwodem paliwa Obowiązuje od 03.01.2013 (z reflektorami statycznymi LED): Przednia prawa jednostka światła Zablokuj lewe przednie światło |
trzydzieści |
| 90 | Przekaźnik pompy obiegowej płynu chłodzącego Obowiązuje dla silnika 642.8 z BlueTEC: blok bezpieczników AdBlue® |
40 |
| 91 | Dotyczy transmisji 722 z funkcją ECO start/stop: Przedni komputer SAM z bezpiecznikiem i modułem przekaźnikowym | dziesięć |
| 92 | Obowiązuje od 01.03.2013: Jednostka sterująca KEYLESS-GO Obowiązuje od 01.03.2013: Tylny moduł przełączający Obowiązuje do 30.11.2011: Jednostka sterująca przetwornicy DC/AC |
piętnaście |
| Przekaźnik | ||
| A | Obwód przekaźnika 15 | |
| b | Przekaźnik obwodu 15R (1) | |
| C | Przekaźnik ogrzewania tylnej szyby | |
| D | Dotyczy silnika wysokoprężnego: Przekaźnik pompy paliwa | |
| ORAZ | Przekaźnik wycieraczki tylnej klapy | |
| F | Przekaźnik regulacji siedzenia | |
| g | Przekaźnik obwodu 15R (2) |
ad vertisements
Skrzynka bezpieczników deski rozdzielczej
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się w komorze silnika po stronie kierowcy, pod maską.
Schemat skrzynki bezpieczników
ad vertisements
Przyporządkowanie bezpieczników i przekaźników w komorze silnika
| Nie. | Połączony komponent | Wzmacniacz |
|---|---|---|
| jeden | Obowiązuje dla pojazdu z kierownicą po lewej stronie: Jednostka sterująca z elektronicznym programem stabilności Elektroniczna jednostka sterująca programu stabilności Premium Hybrydowa jednostka sterująca: Jednostka sterująca układu hamulcowego z odzyskiem energii Obowiązuje dla pojazdów z kierownicą po prawej stronie: Regulator dmuchawy |
25 |
| 2 | do 31.05.2010: Sterownik drzwi przedni lewy Obowiązuje dla pojazdów z kierownicą po prawej stronie od 01.06.2010: Sterownik drzwi tylny lewy |
trzydzieści |
| 3 | do 31.05.2010: Sterownik prawych drzwi przednich Obowiązuje dla pojazdów z kierownicą po lewej stronie od 01.06.2010: Sterownik prawych drzwi tylnych |
trzydzieści |
| 4 | Obowiązuje z silnikiem 157: Jednostka sterująca układu paliwowego Obowiązuje dla silnika 642, 651 do 31.05.2010: Czujnik kondensacji filtra paliwa z elementem grzejnym |
dwadzieścia |
| 4 | Obowiązuje dla silnika 651 (z domontowanym podgrzewanym filtrem paliwa) do 31.05.2010: Jednostka sterująca czujnika kondensacji filtra paliwa z elementem grzejnym | 7,5 |
| pięć | Zestaw wskaźników Włącznik świateł zewnętrznych Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym Obowiązuje od 01.03.2013: Jednostka sterująca elektronicznym programem stabilności Obowiązuje od 01.03.2013: Jednostka sterująca elektronicznego programu stabilności Premium |
7,5 |
| 6 | Obowiązuje dla silnika wysokoprężnego: komputer CDI Obowiązuje dla silnika benzynowego: komputer ME-SFI Obowiązuje dla silnika 271.958, 274.920: komputer CNG |
dziesięć |
| 7 | Wejście | dwadzieścia |
| osiem | Kalkulator dodatkowego systemu przytrzymującego | 7,5 |
| dziewięć | Gniazdo schowka na rękawiczki | piętnaście |
| dziesięć | Silnik wycieraczek Ogrzewanie pozycji postojowej |
trzydzieści |
| jedenaście | Wyświetl audio/panel poleceń sterowanie audio/comand Moduł nawigacyjny gniazdo nawigacyjne dla silnika wentylatora modułu nawigacyjnego comand |
7,5 |
| 12 | Sterownik i sterownik ACC Sterownik na górnym panelu sterowania Dotyczy skrzyń biegów 722, 724, 725: Przycisk trybu automatycznej skrzyni biegów AIRMATIC: Grupa przycisków zawieszenia |
7,5 |
| 13 | Jednostka sterująca modułu rury kolumny kierownicy Kamera wielofunkcyjna kamera stereofoniczna wielofunkcyjna |
7,5 |
| czternaście | Calculateur Elektroniczny Program Stabilności Calculateur Elektroniczny Program Stabilności Premium |
7,5 |
| piętnaście | Kalkulator dodatkowego systemu przytrzymującego | 7,5 |
| szesnaście | Hybrydowy: Elektryczna sprężarka chłodnicza Obowiązuje ze skrzynią biegów 722.930/931: INTERFEJS DIRECT SELECT Obowiązuje ze skrzynią biegów 722 (z wyjątkiem 722.930/931): Elektroniczna jednostka sterująca modułu dźwigni zmiany biegów |
pięć |
| 17 | Jednostka sterująca panelu sterowania nad głową Jednostka sterująca dachu panoramicznego |
trzydzieści |
| 18 | Wyłącznik świateł zewnętrznych Hybrydowy: Jednostka sterująca energoelektroniki Obowiązuje do 28.02.2013: Grupa przełączników tablicy rozdzielczej Górna jednostka sterująca tablicy rozdzielczej Obowiązuje dla skrzyni biegów 722 z wł./wył. ECO: Przekaźnik pompy pomocniczej przy oleju przekładniowym |
7,5 |
| dziewiętnaście | Obowiązuje z wyjątkiem skrzyni biegów 722.9: Elektroniczna jednostka sterująca blokady zapłonu, Jednostka sterująca elektrycznej blokady kierownicy | dwadzieścia |
| dwadzieścia | Obowiązuje dla pojazdu z kierownicą po lewej stronie: jednostka sterująca elektronicznym programem stabilności, jednostka sterująca elektronicznym programem stabilności Premium Obowiązuje dla pojazdu z kierownicą po lewej stronie, hybryda: jednostka sterująca układu hamulcowego z odzyskiem energii |
40 |
| 21 | Wykrywanie zajętości przedniego fotela pasażera i ACSR Jednostka sterująca systemu wykrywania ciężaru (WSS) z wyjątkiem Hybrydy do 28.02.2013: Przełącznik świateł hamowania Hybryda do 28.02.2013: Przełącznik hybrydowych świateł hamowania Przełączanie za pomocą przełącznika Podświetlenie schowka Podświetlenie schowka |
7,5 |
| 22 | Obowiązuje dla silnika wentylatora z 650, 800 W: Silnik wentylatora dla silnika spalinowego wewnętrznego spalania i klimatyzacji ze zintegrowanym sterowaniem Obowiązuje dla silnika 156: Złącze elektryczne dla wiązki wewnętrznej i wiązki silnika Obwód 87 Tuleja złącza M2e Obowiązuje dla silnika 157, 271, 272, 273 , 274, 276, 278: Złącze elektryczne wiązki wewnętrznej i wiązki silnika Obowiązuje dla silnika 271, 272.98, 274.9, 276 i silnika 651 (z wyjątkiem 4MATIC): Siłownik klapy chłodnicy Obowiązuje dla silnika 642, 651: CDI ECU Złącze elektryczne dla wnętrza uprząż i uprząż silnika; |
piętnaście |
| 23 | Dotyczy silnika Diesla: Tylny komputer SAM z bezpiecznikiem i modułem przekaźnika Dotyczy silnika 271, 642, 651: Obwód 87 Tuleja złącza M1e Dotyczy silnika 156, 157, 271, 272, 273, 274, 276, 278, 642, 651: Złącze elektryczne wiązki wewnętrznej i wiązki silnika Obowiązuje dla silnika 271: komputer ME-SFI |
dwadzieścia |
| 24 | Obowiązuje dla silników 156, 157, 271, 272, 273, 274, 276, 278, 642, 651: Złącze elektryczne wiązki wewnętrznej i wiązki silnika Obowiązuje dla silnika wysokoprężnego: komputer CDI Obowiązuje dla silnika benzynowego: komputer ME-SFI Obowiązuje dla silnika 271.958, 274.920: Kalkulator CNG |
piętnaście |
| 25 | Obowiązuje dla silnika 642, 651 z BlueTEC: Kalkulator tlenków azotu za filtrem cząstek stałych silnika Diesla Kalkulator tlenków azotu za katalizatorem SCR Kalkulator czujnika cząstek sadzy Obowiązuje dla silnika benzynowego: Kalkulator ME -SFI Hybrid: Pompa obiegowa płynu chłodzącego w skrzyni biegów Elektronika mocy przekaźnika HYBRID przekaźnik pompy obiegowej wody Obowiązuje dla silnika 156: tuleja złącza, obwód 87 M3e |
piętnaście |
| 26 | Radio Radio z systemem autopilota Jednostka sterująca COMAND |
dwadzieścia |
| 27 | Obowiązuje dla silnika benzynowego: komputer ME-SFI Obowiązuje dla silnika wysokoprężnego: komputer CDI Elektroniczny komputer zapłonowy Obowiązuje dla silnika 271.958, 274.920: komputer CNG |
7,5 |
| 28 | Klaster instrumentów | 7,5 |
| 29 | Obowiązuje do 28.02.2013: Przednia prawa jednostka światła | dziesięć |
| trzydzieści | Obowiązuje do 28.02.2013: Przedni lewy reflektor | dziesięć |
| 31A | Lewy klakson Prawy klakson |
piętnaście |
| 31B | Lewy klakson Prawy klakson |
piętnaście |
| 32 | Dotyczy silnika 272: Elektryczna pompa powietrza | 40 |
| 33 | Obowiązuje dla transmisji 722.6: Elektroniczna jednostka sterująca skrzynią biegów Obowiązuje dla transmisji 722.9, 724, 725: W pełni zintegrowana jednostka sterująca transmisją |
dziesięć |
| 34 | Obowiązuje dla silnika 156, 271, 272, 273, 642, 651: Komputer obwodu paliwowego | 7,5 |
| 35 | Hybrydowy: przekaźnik mocy jednostki sterującej HYBRID | 7,5 |
| 36 | Komputer Night View Assist Obowiązuje do 28.02.2013: Elektryczna jednostka sterująca DISTRONIC Obowiązuje od 01.01.2013: Przedni czujnik radarowy dalekiego zasięgu Obowiązuje od 03.01.2013: Jednostka sterująca COLLISION PREVENTION ASSIST |
7,5 |
| Przekaźnik | ||
| J | Obwód przekaźnika 15 | |
| K | Przekaźnik obwodu 15R | |
| TEN | Przekaźnik ogrzewania pozycji postojowej wycieraczek | |
| m | Przekaźnik obwodu rozrusznika 50 | |
| n | Przekaźnik obwodu silnika 87 | |
| O | Przekaźnik klaksonowy | |
| P | Obowiązuje dla silnika 272: Przekaźnik wtórnego wtrysku powietrza | |
| Q | Przekaźnik pompy pomocniczej oleju przekładniowego | |
| r | Przekaźnik obwodu obudowy 87 |
ad vertisements
Dodatkowa skrzynka bezpieczników w komorze silnika (hybryda)
Przyporządkowanie bezpieczników i przekaźnika w dodatkowej skrzynce bezpiecznikowej
| Nie. | Połączony komponent | Wzmacniacz |
|---|---|---|
| 130 | Jednostka sterująca układu hamulcowego z odzyskiem energii | pięć |
| 131 | Jednostka sterująca systemu zarządzania baterią | pięć |
| 132 | Zapasowy | – |
| 133 | Elektroniczna jednostka sterująca mocą | pięć |
| 134 | Przekaźnik pompy próżniowej (-) | pięć |
| 135 | Jednostka sterująca systemu zarządzania baterią | 7,5 |
| 136 | Separator pirotechniczny | 7,5 |
| 137 | Pompa obiegowa energoelektroniki 1 | 7,5 |
| 138 | Pompa obiegowa energoelektroniki 2 | 7,5 |
| 139 | Obowiązuje dla silnika 651: Pompa obiegowa płynu chłodzącego skrzyni biegów | 7,5 |
| 140 | Przekaźnik pompy próżniowej (+) | 40 |
| 141 | Zapasowy | – |
| 142 | Zapasowy | – |
| Przekaźnik | ||
| S | Przekaźnik pompy obiegowej chłodziwa skrzyni biegów | |
| T | Przekaźnik mocy jednostki sterującej HYBRID | |
| U | Przekaźnik elektronicznej pompy obiegowej płynu chłodzącego HYBRID |
Przednia skrzynka bezpieczników wstępnych
ad vertisements
Bez ECO start/stop
Przednia skrzynka bezpieczników wstępnych (bez ECO start/stop)
| Nie. | Połączony komponent | Wzmacniacz |
|---|---|---|
| MR8 | Pyrofuse, uruchamiany przez jednostkę sterującą dodatkowego systemu przytrzymującego | – |
| MR1 | Sterownik elektrycznego wspomagania kierownicy | pięćdziesiąt |
| MR2 | Zapasowy | – |
| MR3 | Zapasowy | – |
| MR4 | Silnik wentylatora do silnika spalinowego i klimatyzacji ze zintegrowanym sterowaniem | 100 |
| MR5 | Dotyczy silnika wysokoprężnego: Wzmacniacz ogrzewania PTC | 150 |
| MR6 | Dotyczy baterii przedniej sieci pokładowej: Przedni komputer SAM z bezpiecznikiem i modułem przekaźnikowym | 60 |
| MR7 | Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym | 150 |
| NIP1 | Obowiązuje dla pojazdów z kierownicą po lewej stronie: Regulator dmuchawy Obowiązuje dla pojazdów z kierownicą po prawej stronie: Jednostka sterująca elektronicznego programu stabilizacji toru jazdy Jednostka sterująca elektronicznego programu stabilizacji toru jazdy Premium |
pięćdziesiąt |
| NIP2 | Obowiązuje dla pojazdów z kierownicą po prawej stronie: Kalkulator elektronicznego programu stabilizacyjnego Elektroniczny program stabilizacyjny Kalkulator premium |
pięćdziesiąt |
| NIP3 | Przekaźnik AIRmatic Obowiązuje ze skrzynią biegów 725: W pełni zintegrowana jednostka sterująca skrzyni biegów |
60 |
| MRG1 | Zapasowy | – |
| MRG2 | Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym | 100 |
| IG1 | Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym | 150 |
| I1 | Dotyczy akumulatora w przedniej sieci pokładowej: Tylny komputer SAM z bezpiecznikiem i modułem przekaźnika | 100 |
Z ECO start / stop
Przednia skrzynka bezpieczników wstępnych (z funkcją ECO start/stop)
| Nie. | Połączony komponent | Wzmacniacz |
|---|---|---|
| MR8 | Alternator Jednostka sterująca grzałki BUH |
350 |
| MR4 | Silnik wentylatora do silnika spalinowego i klimatyzacji ze zintegrowanym sterowaniem | 100 |
| MR5 | Dotyczy silnika wysokoprężnego: Wzmacniacz ogrzewania PTC | 150 |
| MR6 | Dotyczy baterii przedniej sieci pokładowej: Przedni komputer SAM z bezpiecznikiem i modułem przekaźnikowym | 60 |
| MR7 | Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym | 150 |
| MR9 | Zapasowy | – |
| MG2 | Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym | 100 |
| MR3 | Sterownik elektrycznego wspomagania kierownicy | 80 |
| IG1 | Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym | 150 |
| IM1 | Dotyczy akumulatora w przedniej sieci pokładowej: Tylny komputer SAM z bezpiecznikiem i modułem przekaźnika | 100 |
| NIP1 | Obowiązuje dla pojazdów z kierownicą po lewej stronie: Regulator dmuchawy Obowiązuje dla pojazdów z kierownicą po prawej stronie: Jednostka sterująca elektronicznego programu stabilizacji toru jazdy Jednostka sterująca elektronicznego programu stabilizacji toru jazdy Premium |
pięćdziesiąt |
| NIP2 | Obowiązuje dla pojazdów z kierownicą po prawej stronie: Kalkulator elektronicznego programu stabilizacyjnego Elektroniczny program stabilizacyjny Kalkulator premium |
pięćdziesiąt |
| NIP3 | Przekaźnik AIRmatic Obowiązuje ze skrzynią biegów 725: W pełni zintegrowana jednostka sterująca skrzyni biegów |
60 |
Hybrydowy
Przednia skrzynka bezpieczników wstępnych (hybrydowa)
| Nie. | Połączony komponent | Wzmacniacz |
|---|---|---|
| MR8 | Pyrofuse, uruchamiany przez jednostkę sterującą dodatkowego systemu przytrzymującego | – |
| MR4 | Silnik wentylatora do silnika spalinowego i klimatyzacji ze zintegrowanym sterowaniem | 100 |
| MR5 | Dotyczy silnika wysokoprężnego: Wzmacniacz ogrzewania PTC | 150 |
| MR6 | Dotyczy baterii przedniej sieci pokładowej: Przedni komputer SAM z bezpiecznikiem i modułem przekaźnikowym | 60 |
| MR7 | Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym | 150 |
| MR9 | HYBRYDOWY bezpiecznik i moduł przekaźnika | 150 |
| MG2 | Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym | 100 |
| MR3 | Sterownik elektrycznego wspomagania kierownicy | 80 |
| IG1 | Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym | 150 |
| IM1 | Dotyczy akumulatora w przedniej sieci pokładowej: Tylny komputer SAM z bezpiecznikiem i modułem przekaźnika | 100 |
| NIP1 | Dotyczy pojazdów z kierownicą po lewej stronie: Regulator dmuchawy Dotyczy pojazdów z kierownicą po prawej stronie: Jednostka sterująca układu hamulcowego z odzyskiem energii |
pięćdziesiąt |
| NIP2 | Dotyczy pojazdów z kierownicą po prawej stronie: Jednostka sterująca układu hamulcowego z odzyskiem energii | pięćdziesiąt |
| NIP3 | Przekaźnik AIRmatic | 60 |
ad vertisements
Tylna skrzynka bezpieczników wstępnych (F33)
| Nie. | Połączony komponent | Wzmacniacz |
|---|---|---|
| 170 | rezerwować | – |
| 171 | Przedni moduł sterujący SAM z bezpiecznikiem i modułem przekaźnikowym | 60 |
| 172 | Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym | 100 |
Blok bezpieczników AdBlue (F37)
| Nie. | Połączony komponent | Wzmacniacz |
|---|---|---|
| dziewiętnaście | Jednostka sterująca AdBlue | piętnaście |
| dwadzieścia | Jednostka sterująca AdBlue | dwadzieścia |
| 21 | Jednostka sterująca AdBlue | 7,5 |
| 22 | Jednostka sterująca AdBlue | pięć |
Inne przekaźniki
K25 – Przekaźnik silnika wentylatora chłodnicy oleju
K27/7 – Przekaźnik zasilania AdBlue (z silnikiem 642.8 z BlueTEC)
F12 – Bezpiecznik grzałki dodatkowej (Hybrydowy)
K60 – Przekaźnik pompy obiegowej płynu chłodzącego (od 01.06.2011 z silnikiem 157, 274, 276, 278)
K67 – Przekaźnik AIRMATIC
K109 – Przekaźnik pompy próżniowej (+) (Hybrydowy)
K109 / 1 – Przekaźnik pompy powietrza pusty (-) (Hybrydowy)
F96 – Dodatkowy obwód akumulatora bezpiecznik 30 (7.5) (z ECO / wyłączanie )
K114 – przekaźnik baterii Eco włączanie / wyłączanie
