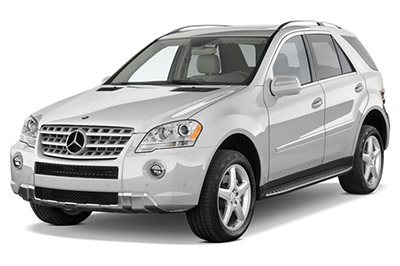

W tym artykule rozważymy drugą generację Mercedes-Benz M-Class / ML-Class (W164), wyprodukowaną w latach 2005-2011. Tutaj znajdziesz schematy skrzynek bezpieczników Mercedes-Benz ML280, ML300, ML320, ML350, ML420 , ML450, ML500, ML550, ML63 2006, 2007, 2008, 2009, 2010 i 2011 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz poznaj przeznaczenie każdego bezpiecznika (układ bezpieczników ) i przekaźnika.
Contents
Mercedes-Benz Klasy M / Klasy ML 2006-2011 Układ bezpieczników
Bezpieczniki zapalniczki (gniazdo zasilania) Mercedes-Benz Klasy M to bezpieczniki nr 44, nr 45 i nr 46 w skrzynce bezpieczników bagażnika.
Skrzynka bezpieczników deski rozdzielczej
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się na krawędzi deski rozdzielczej po stronie pasażera, za pokrywą.
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników na tablicy rozdzielczej
| Nie. | Opis | Wzmacniacz |
|---|---|---|
| dziesięć | Elektroniczny sterownik wentylatora wspomagającego | dziesięć |
| jedenaście | Klaster instrumentów | pięć |
| 12 | Panel obsługi i sterowania AAC [KLA] Komfortowy panel obsługi i sterowania AAC [KLA] |
piętnaście |
| 13 | Moduł kolumny kierownicy Kalkulator górnego panelu sterowania | pięć |
| czternaście | Jednostka sterująca EIS [EZS] | 7,5 |
| piętnaście | Elektroniczny kompas Jednostka sterująca interfejsu multimedialnego |
pięć |
| szesnaście | Zapasowy | – |
| 17 | Zapasowy | – |
| 18 | Zapasowy | – |
ad vertisements
Skrzynka bezpieczników wstępnych komory baterii
Skrzynka bezpieczników w komorze akumulatora znajduje się obok akumulatora pod przednim siedzeniem pasażera
Skrzynka bezpieczników komory baterii
| Nie. | Opis | Wzmacniacz |
|---|---|---|
| 78 | do 30.06.09: Wzmacniacz ogrzewania PTC | 100 |
| 78 | do 2008 roku; od 1.7.09: Wzmacniacz ogrzewania PTC | 150 |
| 79 | Tylna jednostka sterująca SAM | 60 |
| 80 | Tylna jednostka sterująca SAM | 60 |
| 81 | Obowiązuje dla silnika 642.820: Zasilanie przekaźnika AdBlue | 40 |
| 81 | Obowiązuje od 1.7.09 bez silnika 642.820: Skrzynka bezpieczników i przekaźnik komory silnika Obowiązuje dla modelu 164.195: Przekaźnik pompy próżniowej (+) Do 2008 r.: – |
150 |
| 82 | Bezpiecznik przedziału ładunkowego i skrzynka przekaźników | 100 |
| 83 | Jednostka sterująca systemu wykrywania wagi (WSS) | pięć |
| 84 | Jednostka sterująca systemów przytrzymujących | dziesięć |
| 85 | Od 2009: Kalkulator przetwornic DC/AC (gniazdo 115 V) | 25 |
| 85 | Do 2008 roku: Inteligentny moduł serwo dla DIRECT SELECT | trzydzieści |
| 86 | Skrzynka bezpieczników w kokpicie | trzydzieści |
| 87 | Jednostka sterująca skrzynią rozdzielczą | trzydzieści |
| 87 | Obowiązuje dla modelu 164.195: Skrzynka bezpieczników i przekaźników 2, komora silnika | piętnaście |
| 88 | Przednia jednostka sterująca SAM | 70 |
| 89 | Przednia jednostka sterująca SAM | 70 |
| 90 | Przednia jednostka sterująca SAM | 70 |
| 91 | Od 2009 r.: Jednostka recyrkulacji powietrza AC Do 2008 r.: Regulator dmuchawy |
40 |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się w komorze silnika (po prawej stronie), pod pokrywą.
Schemat skrzynki bezpieczników
ad vertisements
Przyporządkowanie bezpieczników i przekaźników w komorze silnika
| Nie. | Opis | Wzmacniacz |
|---|---|---|
| 100 | Silnik wycieraczek | trzydzieści |
| 101 | AAC ze zintegrowanym sterowaniem dla dodatkowego silnika wentylatora Obowiązuje dla silnika 156: Zacisk tulei złącza 87 M3e Obowiązuje dla silnika 156, 272, 273: Zawór sterujący przedmuchem Obowiązuje dla silników 272, 273: Tuleja złącza Obwód 87 M1e Jednostka sterująca wentylatora zasysania Obowiązuje dla silnika 629 : Komputer CDI Tuleja złącza obwodu 30 Komputer wentylatora ssącego Obowiązuje dla modelu 164.195: Komputer ME-SFI [ME] Komora silnika / złącze silnika Obowiązuje dla silnika 642 z wyjątkiem 642.820: Komputer CDI Czujnik O2 przed wentylatorem ssania komputera CAT Obowiązuje dla silnika 642.820: czujnik O2 przed CAT |
piętnaście |
| 102 | Obowiązuje dla silnika 642.820 do 31.07.10: Pompa recyrkulacyjna dla chłodnicy oleju przekładniowego Obowiązuje dla silnika 156: Pompa cyrkulacyjna chłodziwa silnika |
piętnaście |
| 102 | Obowiązuje dla modelu 164.195: Pompa recyrkulacyjna do chłodnicy oleju przekładniowego Niskotemperaturowa pompa chłodziwa |
dziesięć |
| 103 | Obwód 87 tuleja złącza M1e komputer CDI Do 2008 roku; Obowiązuje dla silników 113, 272, 273: Komputer ME-SFI [ME] |
25 |
| 103 | Obowiązuje dla modelu 164.195: Komputer ME-SFI [ME] Obowiązuje dla silnika 272, 273: Komputer ME-SFI [ME] |
dwadzieścia |
| 104 | Obowiązuje dla silnika 156, 272, 273: Tuleja złącza zacisku 87M2e Obowiązuje dla silnika 629: Zacisk 87 tulei złącza Obowiązuje dla silnika 642.820: Zacisk 87 tulei złącza D2 Obowiązuje dla silnika 642 z wyjątkiem 642.820: Komputer CDI Obowiązuje dla modelu 164.195: Złącze wewnętrzne i silnikowe wiązki przewodów Bezpiecznik komory silnika i skrzynka przekaźników Obowiązuje dla silnika 113: Komputer ME |
piętnaście |
| 105 | Obowiązuje dla silnika 156, 272, 273: Komputer ME-SFI Obwód 87 Tuleja złącza M1 Obowiązuje dla silnika 629: Komputer CDI Obowiązuje dla silnika 642.820: Komputer CDI Przekaźnik pompy paliwa Obowiązuje dla silnika 642 z wyjątkiem 642.820: Pompa paliwa jednostki sterującej przekaźnika CDI (w 2009) początek (do 2008 r.) Obowiązuje dla modelu 164,195: Wnętrze i złącze wiązki przewodów silnika Obowiązuje dla silnika 113: tuleja łącząca obwodu 15, połączona |
piętnaście |
| 106 | Zapasowy | – |
| 107 | Obowiązuje dla silników 156, 272 i 273: Elektryczna pompa powietrza Obowiązuje dla modelu 164.195: Komora silnika / złącze silnika |
40 |
| 108 | Agregat sprężarkowy AIRMATIC | 40 |
| 109 | Jednostka sterująca ESP Obowiązuje dla modelu 164.195: Jednostka sterująca układu hamulcowego z odzyskiem energii | 25 |
| 110 | Syrena alarmowa | dziesięć |
| 111 | Inteligentny moduł serwo dla DIRECT SELECT | trzydzieści |
| 112 | Przednia lewa jednostka światła Przednia prawa jednostka światła |
7,5 |
| 113 | Lewy klakson Prawy klakson |
piętnaście |
| 114 | Do 2008 r.: – Od 2009 r.: komputer SAM wcześniej Obowiązuje dla silnika 629: komputer CDI |
pięć |
| 115 | Jednostka sterująca ESP Obowiązuje dla modelu 164.195: Jednostka sterująca układu hamulcowego z odzyskiem energii | pięć |
| 116 | Elektryczna jednostka sterująca (VGS) Obowiązuje dla modelu 164.195: w pełni zintegrowana jednostka sterująca przekładnią pojazdu hybrydowego |
7,5 |
| 117 | Jednostka sterująca DTR | 7,5 |
| 118 | Obowiązuje dla silnika 156, 272, 273: Komputer ME-SFI [ME] Obowiązuje dla silnika 629, 642: Komputer CDI |
pięć |
| 119 | Obowiązuje dla silnika 642.820: komputer CDI | pięć |
| 120 | Obowiązuje dla silnika 156, 272, 273: Komputer ME-SFI [ME] Przekaźnik obwodu silnika 87 Obowiązuje dla silnika 113: Komputer ME-SFI [ME] Obowiązuje dla silnika 629: Komputer CDI Obowiązuje dla silnika 629, 642: Przekaźnik obwodu silnika 87 |
dziesięć |
| 121 | Jednostka grzewcza STH Obowiązuje dla modelu 164.195: Skrzynka bezpieczników i przekaźników 2, komora silnika |
dwadzieścia |
| 122 | Obowiązuje dla silnika 156, 272, 273, 629, 642: Rozrusznik Obowiązuje dla silnika 113, 272, 273: Komputer ME-SFI [ME] |
25 |
| 123 | Obowiązuje dla silnika 642: Filtr paliwa czujnika kondensacji z elementem grzejnym Obowiązuje dla silnika 629, 642 od 1.9.08: Filtr paliwa czujnika kondensacji z elementem grzejnym |
dwadzieścia |
| 124 | Obowiązuje dla modelu 164.120/122/822/825 od 1.6.09, model 164.121/124/125/ 824: Elektrohydrauliczne wspomaganie kierownicy Obowiązuje dla modelu 164.195: Elektrohydrauliczne wspomaganie kierownicy Elektryczna jednostka sterująca sprężarki chłodniczej |
7,5 |
| 125 | Obowiązuje dla modelu 164.195: Elektroniczna jednostka sterująca mocą | 7,5 |
| Przekaźnik | ||
| A | Przekaźnik poziomu wycieraczek 1/2 | |
| b | Wycieraczka WŁ./WYŁ. | |
| C | Obowiązuje dla silnika 642: Dodatkowa pompa obiegowa do chłodzenia oleju przekładniowego Obowiązuje dla silnika 156: Pompa obiegowa płynu chłodzącego silnik |
|
| D | Silnik terminalu 87 | |
| ORAZ | Pompa wtrysku powietrza wtórnego | |
| F | Chór marszowy | |
| g | Sprężarka zawieszenia pneumatycznego | |
| h | Obwód 15 | |
| jest | Wejście |
Przednia skrzynka bezpieczników wstępnych
| Nie. | Opis | Wzmacniacz |
|---|---|---|
| 4 | Zapasowy | – |
| pięć | Obowiązuje dla modelu 164.195 (ML 450 Hybrid): Jednostka sterująca układu hamulcowego z odzyskiem energii | 40 |
| 6 | Jednostka sterująca ESP | 40 |
| 6 | Obowiązuje dla modelu 164.195 (ML 450 Hybrid): Elektrohydrauliczne wspomaganie kierownicy | 80 |
| 7 | AAC ze zintegrowanym sterowaniem dodatkowym silnikiem wentylatora | 100 |
| osiem | do 2008 roku: Skrzynka bezpieczników i przekaźnik komory silnika | 140 |
| osiem | od 2009 roku: skrzynka bezpieczników i przekaźnik komory silnika | 100 |
Skrzynka bezpieczników w bagażniku
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się w bagażniku (prawa strona), za pokrywą.
Schemat skrzynki bezpieczników
Do 31.05.2006
Na 01.06.2006
ad vertisements
Rozmieszczenie bezpieczników i przekaźników w bagażniku
| Nie. | Opis | Wzmacniacz |
|---|---|---|
| dwadzieścia | Do 2008 r.: Moduł anteny dachowej Od 2009 r.: Filtr przeciwzakłóceniowy do anteny radiowej Od 2009 r.: Jednostka sterująca zestawu mikrofonów (wersja japońska) |
pięć |
| 21 | Jednostka sterująca RCP [HBF] | pięć |
| 22 | Centrala PTS Odbiornik pilota radiowego STH |
pięć |
| 23 | Odtwarzacz DVD Tylna jednostka sterująca audio Przenośny punkt separacji CTEL (wersja japońska) Kompensator E-net Moduł Bluetooth Uniwersalna przenośna jednostka sterująca interfejsu CTEL (UPCI [UHI]) (wersja japońska) |
dziesięć |
| 24 | Przedni prawy odwracalny zwijacz napięcia awaryjnego | 40 |
| 25 | COMAND obsługa, wyświetlacz i jednostka sterująca | piętnaście |
| 26 | Centralka drzwi przednich prawych | 25 |
| 27 | Sterownik regulacji przedniego fotela po stronie pasażera z pamięcią Przekaźnik komfortu do regulacji przedniego fotela pasażera | trzydzieści |
| 28 | Sterownik regulacji przedniego fotela po stronie kierowcy, z pamięcią Przekaźnik komfortu regulacji fotela kierowcy |
trzydzieści |
| 29 | Przedni lewy odwracalny zwijacz napięcia awaryjnego | 40 |
| trzydzieści | Od 2009 r.: Składana jednostka sterująca tylnego siedzenia Obowiązuje dla silnika 156: Lewa jednostka sterująca pompy paliwa Prawa jednostka sterująca pompy paliwa Obowiązuje dla modelu 164.195 (ML 450 Hybrid): Obwód 30 skrzynka przyłączeniowa jednostki sterującej pompy paliwa |
40 |
| 31 | HS [SIH], wentylacja foteli i komputer ogrzewania kierownicy | dziesięć |
| 32 | Jednostka sterująca AIRmatic | piętnaście |
| 33 | Jednostka sterująca KEYLESS-GO | 25 |
| 34 | Sterownik drzwi przedni lewy | 25 |
| 35 | Wzmacniacz do systemu audio Od 2009: wzmacniacz subwoofera |
trzydzieści |
| 36 | Centrum alarmowe | dziesięć |
| 37 | Moduł zasilania kamery cofania (wersja japońska) Jednostka sterująca kamery cofania (wersja japońska) |
pięć |
| 38 | Cyfrowy tuner telewizyjny Do 2008 r.: Jednostka sterująca bramki audio (wersja japońska) Od 2009 r.: Połączony tuner telewizyjny (analogowy/cyfrowy) (wersja japońska) Dotyczy modelu 164.195 (ML 450 Hybrid): Moduł akumulatora wysokiego napięcia |
dziesięć |
| 39 | Kalkulator monitorowania ciśnienia w oponach [RDK] Do 2008 r.: Kalkulator SDAR (wersja amerykańska) Od 2009 r.: Kalkulator tunera wysokiej rozdzielczości Od 2009 r.: Kalkulator Digital Audio Broadcasting Od 2009 r.: Zewnętrzny punkt separacji nawigacji (wersja dla Korei Południowej) |
7,5 |
| 40 | Do 2008 roku: Jednostka sterująca zamykaniem tylnych drzwi | 40 |
| 40 | Od 2009 roku: Jednostka sterująca zamykaniem tylnych drzwi | trzydzieści |
| 41 | Górna jednostka sterująca panelu sterowania | 25 |
| 42 | Do 2008 r.: Silnik SR Od 2009 r.: Jednostka sterująca panelu sterowania |
25 |
| 43 | Od 2009 ; Obowiązuje dla silnika 272, 273: Sterownik pompy paliwa Do 31.05.2006: Silnik wycieraczki tylnej klapy Od 01.06.2006: Nieprzypisany |
dwadzieścia |
| 44 | Do 31.05.2006: Gniazdo w 2. rzędzie lewych siedzeń Do 31.05.2006: Gniazdo w 2. rzędzie prawych siedzeń Od 01.06.2006: Nie dotyczy Od 2009: Przednie gniazdo wewnętrzne (USA) Od 2009: Gniazdo 115V |
dwadzieścia |
| 45 | Skrzynka przyłączeniowa przestrzeni ładunkowej Do 2008 r.: Przednie gniazdo wewnętrzne Od 2009 r.: Gniazdo 2. rząd prawych siedzeń |
dwadzieścia |
| 46 | Zapalniczka przednia z oświetleniem popielniczki | piętnaście |
| 47 | Obowiązuje dla modelu 164.195 (ML 450 Hybrid): Wysokonapięciowa pompa płynu chłodzącego Od 2009 r.: Podświetlona listwa progowa przednich lewych drzwi Od 2009 r.: Podświetlona listwa progowa prawych przednich drzwi |
dziesięć |
| 48 | Od 2009: Sterownik blokady mechanizmu różnicowego tylnej osi Od 2009; Obowiązuje dla silnika 642.820: Przekaźnik zasilania AdBlue® Od 1.7.09; Obowiązuje dla modelu 164.195 lub modelu 164.1 z silnikiem 272 lub modelu 164.8 z silnikiem 642 lub 273: Separator pirotechniczny |
pięć |
| 49 | Podgrzewana tylna szyba | trzydzieści |
| pięćdziesiąt | Do 31.05.2006: Silnik wycieraczek tylnej klapy | dziesięć |
| pięćdziesiąt | Od 01.06.2006: Silnik wycieraczek tylnej klapy | piętnaście |
| 51 | Zawór odcinający wkład z węglem aktywnym | pięć |
| 52 | Do 31.5.09: Odwracalny awaryjny zwijacz napięcia przedni lewy Do 31.5.09: Odwracalny awaryjny zwijacz napięcia przedni prawy Od 2009 r.: Sterownik blokady mechanizmu różnicowego tylnej osi |
pięć |
| 53 | Jednostka sterująca AIRmatic Obowiązuje dla silnika 156: Lewa jednostka sterująca pompy paliwa Prawa jednostka sterująca pompy paliwa Obowiązuje dla silnika 272, 273: Jednostka sterująca pompy paliwa Od 2009 r.: Jednostka sterująca skrzynki rozdzielczej |
pięć |
| 54 | Kalkulator regulacji zasięgu świateł Przedni komputer SAM | pięć |
| 55 | Zestaw wskaźników Obrotowy włącznik światła |
7,5 |
| 56 | Do 31.05.2006: Złącze łącza danych Obowiązuje dla silnika 642.820: Jednostka sterująca AdBlue® Obowiązuje dla modelu 164.195: Jednostka sterująca pompy paliwa |
pięć |
| 57 | Do 2008 roku: Pompa paliwa z czujnikiem wskaźnika paliwa Obowiązuje bez silnika 156: Pompa paliwa |
dwadzieścia |
| 58 | Złącze łącza danych Centralna jednostka sterująca bramy |
7,5 |
| 59 | Od 2009 r.: Elektromagnes NECK-PRO zagłówka kierowcy Od 2009 r.: Elektromagnes NECK-PRO zagłówka przedniego pasażera |
7,5 |
| 60 | Oświetlenie schowka z włącznikiem Bezpiecznik w komorze silnika i skrzynka przekaźników Tylny sterownik SAM Punkt separacji zasilania telefonu komórkowego VICS + ETC Punkt separacji napięcia zasilania (wersja japońska) Pompa pneumatyczna siedzenia wielokonturowego (od 2009 r.) Zewnętrzny punkt separacji nawigacji (Korea Południowa) Przyłącze elektryczne, wnętrze zderzak tylny Blind-Spot-Monitoring (od 1.8.10) Centralka systemu połączeń alarmowych (USA) |
pięć |
| 61 | Do 2008 roku: Jednostka sterująca systemów przytrzymujących Listwa stykowa przedniego prawego siedzenia |
dziesięć |
| 61 | Od 2009 roku: Jednostka sterująca systemów przytrzymujących Listwa przełączników przedniego prawego siedzenia |
7,5 |
| 62 | Przełącznik regulacji przedniego fotela pasażera | trzydzieści |
| 63 | Jednostka sterująca regulatora podparcia lędźwiowego kierowcy Jednostka sterująca regulatora podparcia lędźwiowego lędźwiowego pasażera z przodu Przełącznik regulacji fotela kierowcy |
trzydzieści |
| 64 | Zapasowy | – |
| 65 | Zapasowy | – |
| 66 | Od 2009 roku: Pneumatyczna wielokonturowa pompa siedziska | trzydzieści |
| 67 | Silnik dmuchawy tylnej klimatyzacji | 25 |
| 68 | Do 2008 r.: Lewa poduszka podgrzewana w drugim rzędzie Do 2008 r.: Prawa poduszka podgrzewana w drugim rzędzie Od 2009 r.: HS [SIH], wentylacja siedzeń i sterownik ogrzewania kierownicy |
25 |
| 69 | Od 2009 r.: Jednostka sterująca blokadą mechanizmu różnicowego tylnej osi | trzydzieści |
| 70 | Gniazdo sprzęgu przyczepy (13-stykowe) (od 2009) Gniazdo sprzęgu przyczepy (7-stykowe) |
dwadzieścia |
| 70 | Gniazdo sprzęgu przyczepy (13-stykowe) (do 2008 r.) | piętnaście |
| 71 | Elektryczny punkt separacji sterowania hamulcem | trzydzieści |
| 72 | Gniazdo sprzęgu przyczepy (13-stykowe) | piętnaście |
| Przekaźnik | ||
| K | Do 31.05.2006: Przekaźnik gniazda 15R, bez zasilania Od 01.06.2006: Regulacja gniazda 15R Obwód 2009: Przekaźnik, obwód gniazda 15R (przy wyłączonym zasilaniu K) (siedzisko regulacji zasilania) |
|
| TEN | Zrodzony 30X | |
| m | Podgrzewany przekaźnik tylnej szyby | |
| n | Obwód przekaźnika 15 / zacisk 87FW | |
| O | Przekaźnik pompy paliwa | |
| P | Przekaźnik tylnej wycieraczki | |
| r | Przekaźnik obwodu R 115R | |
| S | Rezerwa 1 (zmieniarka) (zasilanie do podłączenia przedniego) | |
| T | Od 01.06.2006 Obwód 30, gniazdo dla 2 rzędu siedzeń i bagażnika Od 2009: Rezerwa 2 (styk normalnie otwarty) (zasilanie gniazd środkowych i tylnych) |
|
| U | Od 01.06.2006 Obwód 30, przyczepa | |
| V | Na 01.06.2006- |
Blok bezpieczników AdBlue
| Nie. | Opis | Wzmacniacz |
|---|---|---|
| A | Jednostka sterująca AdBlue | piętnaście |
| b | Jednostka sterująca AdBlue | dwadzieścia |
| C | Jednostka sterująca AdBlue | 7,5 |
| D | Zapasowy | – |
