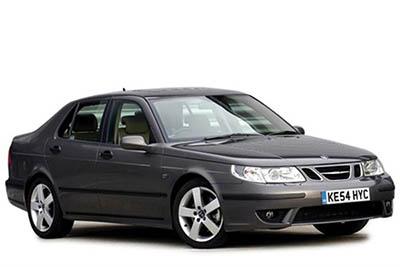

W tym artykule rozważamy pierwszą generację Saaba 9-5 (YS3E), produkowaną w latach 1997-2009. Tutaj znajdziesz schematy skrzynek bezpieczników Saab 9-5 1997, 1998, 1999, 2000, 2001, 2002 , 2003 , 2004, 2005, 2006, 2007, 2008 i 2009 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz poznaj przeznaczenie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Contents
Układ bezpieczników Saab 9-5 1997-2009
Bezpiecznik zapalniczki (gniazdo zasilania) Saaba 9-5 to bezpiecznik nr 34 w skrzynce bezpieczników deski rozdzielczej.
Lokalizacja skrzynki bezpieczników
Panel
Skrzynka bezpieczników znajduje się za pokrywą na desce rozdzielczej po stronie kierowcy.
Panel przekaźników znajduje się pod deską rozdzielczą.
Komora silnika
Schematy skrzynek bezpieczników
2000
Panel
Rozmieszczenie bezpieczników na tablicy rozdzielczej (2000)
| # | Wzmacniacz | Funkcja |
|---|---|---|
| A | 25 | Światła przyczepy |
| b | dziesięć | Automatyczna skrzynia |
| C | 7,5 | Lusterka elektryczne; Z |
| jeden | piętnaście | Światła stopu; anulowanie blokady zmiany biegów |
| 2 | piętnaście | Światła cofania |
| 3 | dziesięć | Światła postojowe, lewe |
| 4 | trzydzieści | Światła postojowe, prawe |
| pięć | 7,5 | KOŚCI / PODWÓJNE |
| 6 | trzydzieści | Elektryczne szyby prawe |
| 6B | pięć | Światła stopu, przyczepa |
| 7 | dziesięć | Wtrysk paliwa |
| osiem | piętnaście | oświetlenie bagażnika; oświetlenie drzwi; identyfikator SID; telefon samochodowy |
| dziewięć | piętnaście | System nagłośnieniowy; przyrząd diagnostyczny |
| dziesięć | piętnaście | Funkcja pamięci, lusterka zewnętrzne; ogrzewanie, tylne siedzenie |
| jedenaście | trzydzieści | Centralny zamek ; elektrycznie regulowany fotel pasażera |
| 12 | 7,5 | Automatyczna skrzynia |
| 13 | dwadzieścia | System audio, wzmacniacz |
| czternaście | trzydzieści | Układ zapłonowy, silnik |
| piętnaście | piętnaście | Podgrzany czujnik tlenu (katalizator) |
| szesnaście | dwadzieścia | KOŚCI (kierunkowskazy) |
| 16B | – | – |
| 17 | dwadzieścia | System zarządzania silnikiem |
| 18 | 7,5 | Podgrzewane lusterko wsteczne |
| dziewiętnaście | dwadzieścia | Pompa paliwowa |
| dwadzieścia | piętnaście | CWC; Oświetlenie wewnętrzne; tylne światło przeciwmgielne |
| 21 | dziesięć | System nagłośnieniowy; lusterko wsteczne z funkcją automatycznego przyciemniania |
| 22 | 40 | Wentylator wewnętrzny; pompa powietrza (tylko V6) |
| 23 | piętnaście | Szyberdach |
| 24 | 40 | Ogrzewanie tylnej szyby |
| 25 | trzydzieści | Fotel kierowcy regulowany elektrycznie; właz gazowy |
| 26 | 7,5 | hamulce ABS; CAC |
| 27 | dziesięć | System zarządzania silnikiem |
| 28 | 7,5 | Poduszka powietrzna (SRS) |
| 29 | 7,5 | Automatyczna skrzynia |
| trzydzieści | 7,5 | Rozrusznik |
| 31 | 7,5 | regulator prędkości; zawór wody |
| 32 | piętnaście | Wentylowane przednie fotele |
| 33 | 7,5 | Przełącznik wskaźnika |
| 34 | trzydzieści | Zapalniczka |
| 35 | piętnaście | Pożary dzienne |
| 36 | trzydzieści | Lewe okna elektryczne |
| 37 | trzydzieści | Wycieraczki; przednie światła przeciwmgielne |
| 38 | trzydzieści | Ogrzewanie elektryczne, przednie fotele |
| 39 | dwadzieścia | Elektrozawór awaryjny (automatyczna skrzynia biegów) |
| 52-56 | Zapasowe bezpieczniki |
Panel przekaźników
Panel przekaźników pod deską rozdzielczą (2000)
| # | Funkcja |
|---|---|
| A | – |
| b | Elektryczne podgrzewanie tylnych siedzeń |
| C | – |
| D | – |
| ORAZ | Przekaźnik główny (system zarządzania silnikiem) |
| F | właz gazowy |
| g | Pompa paliwowa |
| h | Stacyjka |
| jest | Podgrzewane tylne szyby / lusterka zewnętrzne |
| J | Światła cofania |
| K | Przekaźnik rozrusznika |
| TEN | Funkcja awaryjna |
Reklamy reklamowe
Komora silnika
Przyporządkowanie bezpieczników i przekaźników w komorze silnika (2000)
| # | Wzmacniacz | Funkcja |
|---|---|---|
| jeden | 60 | ABS (maks. bezpiecznik) |
| 2 | – | – |
| 3 | piętnaście | trąbić |
| 4 | dziesięć | Tylna wycieraczka (9-5 Wagon) |
| pięć | piętnaście | Światła przeciwmgielne (przedni spoiler) |
| 6 | trzydzieści | Wentylator chłodnicy, wysoka prędkość |
| 7 | piętnaście | Prawe światło mijania |
| osiem | piętnaście | Prawe światło drogowe |
| dziewięć | piętnaście | Lewe światło mijania |
| dziesięć | piętnaście | Światła drogowe, lewe |
| jedenaście | dziesięć | Regulacja długości wiązki reflektorów (tylko na niektórych rynkach); spryskiwacze / wycieraczki reflektorów |
| 12 | Reflektory (akcesoria) | |
| 13 | piętnaście | Automatyczna kontrola światła |
| czternaście | dziesięć | klimatyzacja; syrena alarmu samochodowego |
| piętnaście | trzydzieści | Wentylator chłodnicy |
| szesnaście | – | – |
| 17 | – | – |
| 18 | – | – |
| Przekaźnik : | ||
| jeden | Spryskiwacz przód/tył | |
| 2 | Światła mijania | |
| 3 | Światła drogowe | |
| 4 | Dodatkowe światła (akcesoria) | |
| 5.1 | trąbić | |
| 5.2 | – – | |
| 6 | Tylna wycieraczka (9-5 Wagon) | |
| 7 | Wentylator chłodnicy, niska prędkość | |
| osiem | Wentylator chłodnicy, wysoka prędkość, lewy wentylator | |
| dziewięć | Sprężarka klimatyzacji | |
| 10.1 | Przednie światła przeciwmgielne | |
| 10.2 | Wycieraczki reflektorów | |
| jedenaście | Wycieraczki | |
| 12 | Wentylator chłodnicy, szybki, prosty wentylator | |
| 13 | Samosprawdzanie reflektorów |
2001
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2001)
| # | Wzmacniacz | Funkcja |
|---|---|---|
| A | trzydzieści | Światła przyczepy |
| b | dziesięć | Automatyczna skrzynia |
| C | 7,5 | Lusterka elektryczne; Z |
| jeden | piętnaście | Światła stopu; anulowanie blokady zmiany biegów |
| 2 | piętnaście | Światła cofania |
| 3 | dziesięć | Światła postojowe, lewe |
| 4 | dziesięć | Światła postojowe, prawe |
| pięć | 7,5 | KOŚCI / PODWÓJNE |
| 6 | trzydzieści | Elektryczne szyby prawe |
| 6B | pięć | Światła stopu, przyczepa |
| 7 | dziesięć | Wtrysk paliwa |
| osiem | piętnaście | oświetlenie bagażnika; zamek bezpieczeństwa ; oświetlenie drzwi; identyfikator SID; telefon samochodowy |
| dziewięć | piętnaście | System nagłośnieniowy; przyrząd diagnostyczny; Zmieniarka CD |
| dziesięć | piętnaście | Funkcja pamięci, lusterka zewnętrzne; ogrzewanie, tylne siedzenie |
| jedenaście | trzydzieści | Centralny zamek ; elektrycznie regulowany fotel pasażera |
| 12 | 7,5 | Automatyczna skrzynia |
| 13 | dwadzieścia | System audio, wzmacniacz |
| czternaście | trzydzieści | Układ zapłonowy, silnik |
| piętnaście | piętnaście | Podgrzany czujnik tlenu (katalizator) |
| szesnaście | dwadzieścia | KOŚCI (kierunkowskazy) |
| 16B | – | – |
| 17 | dwadzieścia | System zarządzania silnikiem |
| 18 | 7,5 | Podgrzewane lusterko wsteczne |
| dziewiętnaście | dwadzieścia | Pompa paliwowa |
| dwadzieścia | piętnaście | CWC; Oświetlenie wewnętrzne; tylne światło przeciwmgielne |
| 21 | dziesięć | System nagłośnieniowy; lusterko wsteczne z funkcją automatycznego przyciemniania; telematyka |
| 22 | 40 | Wentylator wewnętrzny; pompa powietrza (tylko 3.0t V6) |
| 23 | piętnaście | Szyberdach |
| 24 | 40 | Ogrzewanie tylnej szyby |
| 25 | trzydzieści | Fotel kierowcy regulowany elektrycznie; właz gazowy |
| 26 | 7,5 | hamulce ABS; CAC |
| 27 | dziesięć | System zarządzania silnikiem |
| 28 | 7,5 | Poduszka powietrzna (SRS) |
| 29 | 7,5 | Automatyczna skrzynia |
| trzydzieści | 7,5 | Rozrusznik |
| 31 | 7,5 | regulator prędkości; zawór wody; przednie światła przeciwmgielne |
| 32 | piętnaście | Wentylowane przednie fotele |
| 33 | 7,5 | Przełącznik wskaźnika |
| 34 | trzydzieści | Zapalniczka |
| 35 | piętnaście | Pożary dzienne |
| 36 | trzydzieści | Lewe okna elektryczne |
| 37 | trzydzieści | Wycieraczki; czujnik deszczu |
| 38 | trzydzieści | Ogrzewanie elektryczne, przednie fotele |
| 39 | dwadzieścia | Elektrozawór awaryjny (automatyczna skrzynia biegów) |
| 52-56 | Zapasowe bezpieczniki |
Panel przekaźników
Panel przekaźników pod deską rozdzielczą (2001)
| # | Funkcja |
|---|---|
| A | – |
| b | Elektryczne podgrzewanie tylnych siedzeń |
| C | – |
| D | – |
| ORAZ | Przekaźnik główny (system zarządzania silnikiem) |
| F | właz gazowy |
| g | Pompa paliwowa |
| h | Stacyjka |
| jest | Podgrzewane tylne szyby / lusterka zewnętrzne |
| J | Światła cofania |
| K | Przekaźnik rozrusznika |
| TEN | Funkcja awaryjna |
Reklamy reklamowe
Komora silnika
Przyporządkowanie bezpieczników i przekaźników w komorze silnika (2001)
| # | Wzmacniacz | Funkcja |
|---|---|---|
| jeden | 60 | ABS (maks. bezpiecznik) |
| 2 | – | – |
| 3 | piętnaście | trąbić |
| 4 | dziesięć | Tylna wycieraczka (9-5 Wagon) |
| pięć | piętnaście | Światła przeciwmgielne (przedni spoiler) |
| 6 | trzydzieści | Wentylator chłodnicy, wysoka prędkość |
| 7 | piętnaście | Prawe światło mijania |
| osiem | piętnaście | Prawe światło drogowe |
| dziewięć | piętnaście | Lewe światło mijania |
| dziesięć | piętnaście | Światła drogowe, lewe |
| jedenaście | dziesięć | Regulacja długości wiązki reflektorów (tylko na niektórych rynkach); wycieraczki reflektorów/szyby przedniej |
| 12 | Reflektory (akcesoria) | |
| 13 | piętnaście | Migające światła drogowe |
| czternaście | dziesięć | klimatyzacja; syrena alarmu samochodowego |
| piętnaście | trzydzieści | Wentylator chłodnicy |
| szesnaście | – | – |
| 17 | – | – |
| 18 | – | – |
| Przekaźnik : | ||
| jeden | Spryskiwacz przód/tył | |
| 2 | Światła mijania | |
| 3 | Światła drogowe | |
| 4 | Dodatkowe światła (akcesoria) | |
| 5.1 | trąbić | |
| 5.2 | Czujnik deszczu | |
| 6 | Tylna wycieraczka (9-5 Wagon) | |
| 7 | Wentylator chłodnicy, niska prędkość | |
| osiem | Wentylator chłodnicy, wysoka prędkość, lewy wentylator | |
| dziewięć | Sprężarka klimatyzacji | |
| 10.1 | Przednie światła przeciwmgielne | |
| 10.2 | Wycieraczki reflektorów | |
| jedenaście | Wycieraczki | |
| 12 | Wentylator chłodnicy, szybki, prosty wentylator | |
| 13 | Samosprawdzanie reflektorów |
2002
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2002)
| # | Wzmacniacz | Funkcja |
|---|---|---|
| A | trzydzieści | Światła przyczepy |
| b | dziesięć | Automatyczna skrzynia |
| C | 7,5 | Lusterka elektryczne; Z |
| jeden | piętnaście | Światła stopu |
| 2 | piętnaście | Światła cofania |
| 3 | dziesięć | Światła postojowe, lewe |
| 4 | dziesięć | Światła postojowe, prawe |
| pięć | 7,5 | KOŚCI / PODWÓJNE |
| 6 | trzydzieści | Elektryczne szyby prawe; ładowanie przyczepy |
| 6B | pięć | Światła hamowania przyczepy |
| 7 | dziesięć | Wtryskiwacze silnika |
| osiem | piętnaście | oświetlenie bagażnika; zamek bezpieczeństwa ; oświetlenie drzwi, pompa obiegowa; Pomoc w parkowaniu |
| dziewięć | piętnaście | System nagłośnieniowy; przyrząd diagnostyczny; Zmieniarka CD |
| dziesięć | piętnaście | Lusterka zewnętrzne; ogrzewanie, tylne siedzenie |
| jedenaście | trzydzieści | Centralny zamek ; elektrycznie regulowany fotel pasażera |
| 12 | 7,5 | Automatyczna skrzynia |
| 13 | dwadzieścia | System audio, wzmacniacz |
| czternaście | trzydzieści | Układ zapłonowy, silnik |
| piętnaście | dwadzieścia | Podgrzany czujnik tlenu (katalizator); pompa paliwowa |
| szesnaście | dwadzieścia | KOŚCI (kierunkowskazy) |
| 16B | – | – |
| 17 | dwadzieścia | System zarządzania silnikiem |
| 18 | 40 | Podgrzewany uchwyt lusterka; ogrzewanie tylnej szyby |
| dziewiętnaście | dziesięć | OnStar; Telematyka |
| dwadzieścia | piętnaście | CWC; Oświetlenie wewnętrzne; tylne światło przeciwmgielne |
| 21 | dziesięć | System nagłośnieniowy; lusterko wsteczne z funkcją automatycznego przyciemniania; światło mijania lewe / prawe (ksenonowe); nawigacja (akcesoria); Regulator prędkości |
| 22 | 40 | Wentylator wewnętrzny |
| 23 | piętnaście | Szyberdach |
| 24 | 40 | Pompa powietrza (tylko 3.0t V6) |
| 25 | trzydzieści | Fotel kierowcy regulowany elektrycznie; właz gazowy |
| 26 | 7,5 | Pamięć fotela kierowcy; lustra pamięci; szyberdach; Pomoc w parkowaniu; czujnik deszczu |
| 27 | dziesięć | System zarządzania silnikiem; SID |
| 28 | 7,5 | Poduszka powietrzna (SRS) |
| 29 | 7,5 | ABS/TCS/ESP |
| trzydzieści | 7,5 | Rozrusznik |
| 31 | 7,5 | regulator prędkości; zawór wody; przednie światła przeciwmgielne |
| 32 | piętnaście | Wentylowane przednie fotele |
| 33 | 7,5 | Przełącznik wskaźnika |
| 34 | trzydzieści | Zapalniczka (przód / tył) |
| 35 | piętnaście | Pożary dzienne |
| 36 | trzydzieści | Lewe okna elektryczne |
| 37 | trzydzieści | Wycieraczki |
| 38 | trzydzieści | Ogrzewanie elektryczne, przednie fotele |
| 39 | dwadzieścia | Elektrozawór awaryjny (automatyczna skrzynia biegów); OnStar; telematyka |
| 52-56 | Zapasowe bezpieczniki |
Panel przekaźników
Panel przekaźników pod deską rozdzielczą (2002)
| # | Funkcja |
|---|---|
| A | – |
| b | Elektryczne podgrzewanie tylnych siedzeń |
| C1 | – |
| C2 | – |
| D | – |
| ORAZ | Przekaźnik główny (system zarządzania silnikiem) |
| F | właz gazowy |
| g | Pompa paliwowa |
| h | Stacyjka |
| jest | Podgrzewane tylne szyby / lusterka zewnętrzne |
| J | – |
| K | Przekaźnik rozrusznika |
| L1 | Funkcja awaryjna |
| L2 | Pokrywa bagażnika |
Reklamy reklamowe
Komora silnika
Rozmieszczenie bezpieczników i przekaźników w komorze silnika (2002)
| # | Wzmacniacz | Funkcja |
|---|---|---|
| jeden | 40 | Wentylator chłodnicy, wysoka prędkość |
| 2 | 60 | ABS/TCS/ESP |
| 3 | – | – |
| 4 | 7,5 | Czujnik kąta obciążenia (samochody z reflektorami ksenonowymi) |
| pięć | piętnaście | Podgrzewacz wody |
| 6 | dziesięć | klimatyzacja; syrena alarmu samochodowego |
| 7 | piętnaście | Test żarówki |
| osiem | – | – |
| dziewięć | – | – |
| dziesięć | piętnaście | Światła drogowe, lewe |
| jedenaście | piętnaście | Lewe światło mijania |
| 12 | piętnaście | Prawe światło drogowe |
| 13 | piętnaście | Prawe światło mijania |
| czternaście | trzydzieści | Wentylator chłodnicy, wysoka prędkość |
| piętnaście | piętnaście | Światła przeciwmgielne (przedni spoiler) |
| szesnaście | trzydzieści | Wycieraczka tylnej szyby; spryskiwacze reflektorów |
| 17 | piętnaście | trąbić |
| 18 | – | – |
| Przekaźnik : | ||
| jeden | Test żarówki; reflektor; kierunkowskaz świateł drogowych | |
| 2 | Spryskiwacze reflektorów | |
| 3 | Przednie światła przeciwmgielne | |
| 4 | Tylna wycieraczka (9-5 Wagon) | |
| pięć | – | |
| 6 | – | |
| 7 | Czujnik deszczu | |
| osiem | Wentylator chłodnicy, niska prędkość | |
| dziewięć | Wentylator chłodnicy, wysoka prędkość | |
| dziesięć | Sprężarka A/C | |
| jedenaście | Wentylator chłodnicy, szybki, prosty wentylator | |
| 12 | trąbić | |
| 13 | Dodatkowe światła (akcesoria) | |
| czternaście | Światła drogowe | |
| piętnaście | Światła mijania | |
| szesnaście | – | |
| 17 | Wycieraczki |
2003
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2003)
| # | Wzmacniacz | Funkcja |
|---|---|---|
| A | trzydzieści | Światła przyczepy |
| b | dziesięć | Automatyczna skrzynia |
| C | 7,5 | Lusterka elektryczne; KOŚCI: ręczna regulacja długości belki |
| jeden | piętnaście | Światła stopu |
| 2 | piętnaście | Światła cofania |
| 3 | dziesięć | Światła postojowe, lewe |
| 4 | dziesięć | Światła postojowe, prawe |
| pięć | 7,5 | KOŚCI / PODWÓJNE |
| 6 | trzydzieści | Elektryczne szyby prawe; ładowanie przyczepy |
| 6B | pięć | Światła hamowania przyczepy |
| 7 | dziesięć | Wtryskiwacze silnika |
| osiem | piętnaście | oświetlenie bagażnika; zamek bezpieczeństwa ; oświetlenie drzwi, pompa obiegowa; Pomoc w parkowaniu; SID |
| dziewięć | piętnaście | System nagłośnieniowy; Zmieniarka CD |
| dziesięć | piętnaście | Ogrzewanie tylnego siedzenia; szyberdach |
| jedenaście | trzydzieści | Elektrycznie regulowany fotel pasażera |
| 12 | 7,5 | Automatyczna skrzynia |
| 13 | dwadzieścia | System audio, wzmacniacz |
| czternaście | trzydzieści | Układ zapłonowy, silnik |
| piętnaście | dwadzieścia | Pompa paliwowa |
| szesnaście | dwadzieścia | KOŚCI (kierunkowskazy) |
| 16B | – | – |
| 17 | dwadzieścia | System zarządzania silnikiem; główny instrument; KOŚCI / PODWÓJNE |
| 18 | 40 | Podgrzewany uchwyt lusterka; ogrzewanie tylnej szyby |
| dziewiętnaście | dziesięć | OnStar; Telematyka |
| dwadzieścia | piętnaście | CWC; Oświetlenie wewnętrzne; tylne światło przeciwmgielne; kierunkowskaz świateł drogowych |
| 21 | dziesięć | System nagłośnieniowy; lustro; czujnik kąta obciążenia (samochody z ksenonem); nawigacja (akcesoria); Regulator prędkości |
| 22 | 40 | Wentylator wewnętrzny |
| 23 | piętnaście | Centralny zamek ; nawigacja (akcesoria); pamięć lustrzana |
| 24 | 40 | Pompa powietrza (tylko 3.0t V6) |
| 25 | trzydzieści | Fotel kierowcy regulowany elektrycznie; właz gazowy |
| 26 | 7,5 | Pamięć fotela kierowcy; lustra pamięci; szyberdach; Pomoc w parkowaniu; przypomnienie o pasie bezpieczeństwa |
| 27 | dziesięć | System zarządzania silnikiem; identyfikator SID; główny instrument |
| 28 | 7,5 | Poduszka powietrzna |
| 29 | 7,5 | ABS/TCS/ESP |
| trzydzieści | 7,5 | Rozrusznik |
| 31 | 7,5 | regulator prędkości; zawór wody; przednie światła przeciwmgielne; czujnik deszczu |
| 32 | piętnaście | Wentylowane przednie fotele |
| 33 | 7,5 | Przełącznik wskaźnika |
| 34 | trzydzieści | Zapalniczka (przód / tył) |
| 35 | piętnaście | Pożary dzienne |
| 36 | trzydzieści | Lewe okna elektryczne |
| 37 | trzydzieści | Wycieraczki; czujnik deszczu |
| 38 | trzydzieści | Ogrzewanie elektryczne, przednie fotele |
| 39 | dwadzieścia | Elektrozawór awaryjny (automatyczna skrzynia biegów); OnStar; telematyka |
Panel przekaźników
Panel przekaźników pod deską rozdzielczą (2003)
| # | Funkcja |
|---|---|
| A | – |
| b | Elektryczne podgrzewanie tylnych siedzeń |
| C1 | – |
| C2 | – |
| D | – |
| ORAZ | Przekaźnik główny (system zarządzania silnikiem) |
| F | właz gazowy |
| g | Pompa paliwowa |
| h | Stacyjka |
| jest | Podgrzewane tylne szyby / lusterka zewnętrzne |
| J | – |
| K | Przekaźnik rozrusznika |
| L1 | Funkcja awaryjna |
| L2 | Pokrywa bagażnika |
Reklamy reklamowe
Komora silnika
Rozmieszczenie bezpieczników i przekaźników w komorze silnika (2003)
| # | Wzmacniacz | Funkcja |
|---|---|---|
| jeden | 40 | Wentylator chłodnicy, wysoka prędkość |
| 2 | 60 | ABS/TCS/ESP |
| 3 | – | – |
| 4 | 7,5 | Czujnik kąta obciążenia (samochody z reflektorami ksenonowymi) |
| pięć | piętnaście | Podgrzewacz wody |
| 6 | dziesięć | klimatyzacja; syrena alarmu samochodowego |
| 7 | piętnaście | Test żarówki |
| osiem | – | – |
| dziewięć | – | – |
| dziesięć | piętnaście | Światła drogowe, lewe |
| jedenaście | piętnaście | Lewe światło mijania |
| 12 | piętnaście | Prawe światło drogowe |
| 13 | piętnaście | Prawe światło mijania |
| czternaście | trzydzieści | Wentylator chłodnicy, wysoka prędkość |
| piętnaście | piętnaście | Światła przeciwmgielne (przedni spoiler) |
| szesnaście | trzydzieści | Wycieraczka tylnej szyby; spryskiwacze reflektorów |
| 17 | piętnaście | trąbić |
| 18 | – | – |
| Przekaźnik : | ||
| jeden | Test żarówki; reflektor; kierunkowskaz świateł drogowych | |
| 2 | Spryskiwacze reflektorów | |
| 3 | Przednie światła przeciwmgielne | |
| 4 | Tylna wycieraczka (9-5 Wagon) | |
| pięć | – | |
| 6 | – | |
| 7 | Czujnik deszczu | |
| osiem | Wentylator chłodnicy, niska prędkość | |
| dziewięć | Wentylator chłodnicy, wysoka prędkość | |
| dziesięć | Sprężarka A/C | |
| jedenaście | Wentylator chłodnicy, szybki, prosty wentylator | |
| 12 | trąbić | |
| 13 | Dodatkowe światła (akcesoria) | |
| czternaście | Światła drogowe | |
| piętnaście | Światła mijania | |
| szesnaście | – | |
| 17 | Wycieraczki |
2004
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2004)
| # | Wzmacniacz | Funkcja |
|---|---|---|
| A | trzydzieści | Światła przyczepy |
| b | dziesięć | Automatyczna skrzynia |
| C | 7,5 | Lusterka elektryczne; KOŚCI: ręczna regulacja długości belki |
| jeden | piętnaście | Światła stopu |
| 2 | piętnaście | Światła cofania |
| 3 | dziesięć | Światła postojowe, lewe |
| 4 | dziesięć | Światła postojowe, prawe |
| pięć | 7,5 | KOŚCI / PODWÓJNE |
| 6 | trzydzieści | Elektryczne szyby prawe; ładowanie przyczepy |
| 6B | 7,5 | Światła hamowania przyczepy |
| 7 | dziesięć | Wtryskiwacze silnika |
| osiem | piętnaście | oświetlenie bagażnika; zamek bezpieczeństwa ; oświetlenie drzwi, pompa obiegowa; Pomoc w parkowaniu; SID |
| dziewięć | piętnaście | System nagłośnieniowy; Zmieniarka CD |
| dziesięć | piętnaście | Ogrzewanie tylnego siedzenia; szyberdach, odbiornik zdalnego sterowania |
| jedenaście | trzydzieści | Elektrycznie regulowany fotel pasażera |
| 12 | 7,5 | Automatyczna skrzynia |
| 13 | dwadzieścia | System audio, wzmacniacz |
| czternaście | trzydzieści | Układ zapłonowy, silnik |
| piętnaście | dwadzieścia | Pompa paliwowa |
| szesnaście | dwadzieścia | KOŚCI (kierunkowskazy) |
| 16B | – | – |
| 17 | dwadzieścia | System zarządzania silnikiem; główny instrument; KOŚCI / PODWÓJNE |
| 18 | 40 | Podgrzewany uchwyt lusterka; ogrzewanie tylnej szyby |
| dziewiętnaście | dziesięć | OnStar; Telematyka |
| dwadzieścia | piętnaście | CWC; Oświetlenie wewnętrzne; tylne światło przeciwmgielne; kierunkowskaz świateł drogowych |
| 21 | dziesięć | System nagłośnieniowy; lustro; czujnik kąta obciążenia (samochody z ksenonem); nawigacja (akcesoria); Regulator prędkości |
| 22 | 40 | Wentylator wewnętrzny |
| 23 | piętnaście | Centralny zamek ; nawigacja (akcesoria); pamięć lustrzana |
| 24 | 40 | Pompa powietrza (tylko 3.0t V6) |
| 25 | trzydzieści | Fotel kierowcy regulowany elektrycznie; właz gazowy |
| 26 | 7,5 | Pamięć fotela kierowcy; lustra pamięci; szyberdach; Pomoc w parkowaniu; przypomnienie o pasie bezpieczeństwa |
| 27 | dziesięć | System zarządzania silnikiem; identyfikator SID; główny instrument |
| 28 | 7,5 | Poduszka powietrzna |
| 29 | 7,5 | ABS/TCS/ESP |
| trzydzieści | 7,5 | Rozrusznik |
| 31 | 7,5 | regulator prędkości; zawór wody; przednie światła przeciwmgielne; czujnik deszczu |
| 32 | piętnaście | Wentylowane przednie fotele |
| 33 | 7,5 | Przełącznik wskaźnika |
| 34 | trzydzieści | Zapalniczka (przód / tył) |
| 35 | piętnaście | Pożary dzienne |
| 36 | trzydzieści | Lewe okna elektryczne |
| 37 | trzydzieści | Wycieraczki |
| 38 | trzydzieści | Ogrzewanie elektryczne, przednie fotele |
| 39 | dwadzieścia | Elektrozawór awaryjny (automatyczna skrzynia biegów); OnStar; telematyka |
Panel przekaźników
Panel przekaźników pod deską rozdzielczą (2004)
| # | Funkcja |
|---|---|
| A | – |
| b | Elektryczne podgrzewanie tylnych siedzeń |
| C1 | – |
| C2 | – |
| D | – |
| ORAZ | Przekaźnik główny (system zarządzania silnikiem) |
| F | właz gazowy |
| g | Pompa paliwowa |
| h | Stacyjka |
| jest | Podgrzewane tylne szyby / lusterka zewnętrzne |
| J | – |
| K | Przekaźnik rozrusznika |
| L1 | Funkcja awaryjna |
| L2 | Pokrywa bagażnika |
Reklamy reklamowe
Komora silnika
Rozmieszczenie bezpieczników i przekaźników w komorze silnika (2004)
| # | Wzmacniacz | Funkcja |
|---|---|---|
| jeden | 40 | Wentylator chłodnicy, wysoka prędkość |
| 2 | 60 | ABS/TCS/ESP |
| 3 | – | – |
| 4 | 7,5 | Czujnik kąta obciążenia (samochody z reflektorami ksenonowymi) |
| pięć | piętnaście | Podgrzewacz wody |
| 6 | dziesięć | klimatyzacja; syrena alarmu samochodowego |
| 7 | piętnaście | Test żarówki |
| osiem | – | – |
| dziewięć | dwadzieścia | Spryskiwacze reflektorów |
| dziesięć | piętnaście | Światła drogowe, lewe |
| jedenaście | piętnaście | Lewe światło mijania |
| 12 | piętnaście | Prawe światło drogowe |
| 13 | piętnaście | Prawe światło mijania |
| czternaście | trzydzieści | Wentylator chłodnicy, wysoka prędkość |
| piętnaście | piętnaście | Światła przeciwmgielne (przedni spoiler) |
| szesnaście | trzydzieści | Wycieraczka tylnej szyby |
| 17 | piętnaście | trąbić |
| 18 | – | – |
| Przekaźnik : | ||
| jeden | Test żarówki; reflektor; kierunkowskaz świateł drogowych | |
| 2 | Spryskiwacze reflektorów | |
| 3 | Przednie światła przeciwmgielne | |
| 4 | Tylna wycieraczka (9-5 Wagon) | |
| pięć | – | |
| 6 | – | |
| 7 | Czujnik deszczu | |
| osiem | Wentylator chłodnicy, niska prędkość | |
| dziewięć | Wentylator chłodnicy, wysoka prędkość | |
| dziesięć | Sprężarka A/C | |
| jedenaście | Wentylator chłodnicy, szybki, prosty wentylator |
2005
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2005)
| # | Wzmacniacz | Funkcja |
|---|---|---|
| A | trzydzieści | Światła przyczepy |
| b | dziesięć | Automatyczna skrzynia |
| C | 7,5 | Lusterka elektryczne; KOŚCI: ręczna regulacja długości belki |
| jeden | piętnaście | Światła stopu |
| 2 | piętnaście | Światła cofania |
| 3 | dziesięć | Światła postojowe i tylne, lewe |
| 4 | dziesięć | Światła postojowe i tylne, prawe |
| pięć | 7,5 | KOŚCI / PODWÓJNE |
| 6 | trzydzieści | Elektryczne szyby prawe; ładowanie przyczepy |
| 6B | 7,5 | Światła hamowania przyczepy |
| 7 | dziesięć | Wtryskiwacze silnika |
| osiem | piętnaście | oświetlenie bagażnika; zamek bezpieczeństwa ; oświetlenie drzwi, pompa obiegowa; Pomoc w parkowaniu; SID |
| dziewięć | piętnaście | System nagłośnieniowy; Zmieniarka CD |
| dziesięć | piętnaście | Ogrzewanie tylnego siedzenia; szyberdach, odbiornik zdalnego sterowania |
| jedenaście | trzydzieści | Elektrycznie regulowany fotel pasażera |
| 12 | 7,5 | Automatyczna skrzynia |
| 13 | dwadzieścia | System audio, wzmacniacz |
| czternaście | trzydzieści | Układ zapłonowy, silnik |
| piętnaście | dwadzieścia | Pompa paliwowa |
| szesnaście | dwadzieścia | KOŚCI (kierunkowskazy) |
| 16B | – | OnStar (jeśli jest na wyposażeniu) |
| 17 | dwadzieścia | System zarządzania silnikiem; główny instrument; KOŚCI / PODWÓJNE |
| 18 | 40 | Podgrzewany uchwyt lusterka; ogrzewanie tylnej szyby |
| dziewiętnaście | dziesięć | OnStar; Telematyka (jeśli jest w wyposażeniu) |
| dwadzieścia | piętnaście | CWC; Oświetlenie wewnętrzne; tylne światło przeciwmgielne; kierunkowskaz świateł drogowych |
| 21 | dziesięć | System nagłośnieniowy; lustro; czujnik kąta obciążenia (samochody z ksenonem); nawigacja (akcesoria); Regulator prędkości |
| 22 | 40 | Wentylator wewnętrzny |
| 23 | piętnaście | Centralny zamek ; nawigacja (akcesoria); pamięć lustrzana |
| 24 | – | – |
| 25 | trzydzieści | Fotel kierowcy z regulacją elektryczną |
| 26 | 7,5 | Pamięć fotela kierowcy; lustra pamięci; szyberdach; Pomoc w parkowaniu; przypomnienie o pasie bezpieczeństwa |
| 27 | dziesięć | System zarządzania silnikiem; identyfikator SID; główny instrument |
| 28 | 7,5 | Poduszka powietrzna |
| 29 | 7,5 | ABS/ESP |
| trzydzieści | 7,5 | Rozrusznik |
| 31 | 7,5 | regulator prędkości; zawór wody; przednie światła przeciwmgielne; czujnik deszczu |
| 32 | piętnaście | Wentylowane przednie fotele |
| 33 | 7,5 | Przełącznik wskaźnika |
| 34 | trzydzieści | Gniazdo 12 V (zapalniczka) przód / tył |
| 35 | piętnaście | Pożary dzienne |
| 36 | trzydzieści | Lewe okna elektryczne |
| 37 | trzydzieści | Wycieraczki |
| 38 | trzydzieści | Ogrzewanie elektryczne, przednie fotele |
| 39 | dwadzieścia | Elektromagnes awaryjny; OnStar (jeśli jest na wyposażeniu) |
Panel przekaźników
Panel przekaźników pod deską rozdzielczą (2005)
| # | Funkcja |
|---|---|
| A | – |
| b | Elektryczne podgrzewanie tylnych siedzeń |
| C1 | – |
| C2 | – |
| D | – |
| ORAZ | Przekaźnik główny (system zarządzania silnikiem) |
| F | – |
| g | Pompa paliwowa |
| h | Stacyjka |
| jest | Podgrzewane tylne szyby / lusterka zewnętrzne |
| J | – |
| K | Przekaźnik rozrusznika |
| L1 | Funkcja awaryjna |
| L2 | Pokrywa bagażnika |
Reklamy reklamowe
Komora silnika
Rozmieszczenie bezpieczników i przekaźników w komorze silnika (2005)
| # | Wzmacniacz | Funkcja |
|---|---|---|
| jeden | 40 | Wentylator chłodnicy, wysoka prędkość |
| 2 | 40 | ABS/ESP |
| 3 | trzydzieści | ABS/ESP |
| 4 | 7,5 | Czujnik kąta obciążenia (samochody z reflektorami ksenonowymi) |
| pięć | piętnaście | Podgrzewacz wody |
| 6 | dziesięć | klimatyzacja; syrena alarmu samochodowego |
| 7 | piętnaście | Test żarówki |
| osiem | – | – |
| dziewięć | dwadzieścia | Spryskiwacze reflektorów |
| dziesięć | piętnaście | Światła drogowe, lewe |
| jedenaście | piętnaście | Lewe światło mijania |
| 12 | piętnaście | Prawe światło drogowe |
| 13 | piętnaście | Prawe światło mijania |
| czternaście | trzydzieści | Wentylator chłodnicy, wysoka prędkość |
| piętnaście | piętnaście | Światła przeciwmgielne (przedni spoiler) |
| szesnaście | trzydzieści | Wycieraczka tylnej szyby |
| 17 | piętnaście | trąbić |
| 18 | – | – |
| Przekaźnik : | ||
| jeden | Test żarówki; reflektor; kierunkowskaz świateł drogowych | |
| 2 | Spryskiwacze reflektorów | |
| 3 | Przednie światła przeciwmgielne | |
| 4 | Tylna wycieraczka (9-5 SportWagon) | |
| pięć | – | |
| 6 | – | |
| 7 | Czujnik deszczu | |
| osiem | Wentylator chłodnicy, niska prędkość | |
| dziewięć | Wentylator chłodnicy, wysoka prędkość | |
| dziesięć | Sprężarka A/C | |
| jedenaście | Wentylator chłodnicy, szybki, prosty wentylator | |
| 12 | trąbić | |
| 13 | Dodatkowe światła (akcesoria) | |
| czternaście | Światła drogowe | |
| piętnaście | Światła mijania | |
| szesnaście | – | |
| 17 | Wycieraczki |
2006, 2007, 2008, 2009
Reklamy reklamowe
Panel
Przypisanie bezpieczników do tablicy rozdzielczej (2006, 2007, 2008, 2009)
| # | Wzmacniacz | Funkcja |
|---|---|---|
| A | trzydzieści | Światła przyczepy |
| b | dziesięć | Automatyczna skrzynia |
| C | 7,5 | Lusterka elektryczne; KOŚCI: ręczna regulacja długości belki |
| jeden | piętnaście | Światła stopu; Hamulec postojowy Shift Lock (samochody z automatyczną skrzynią biegów) |
| 2 | piętnaście | Światła cofania |
| 3 | dziesięć | Światła postojowe i tylne, lewe |
| 4 | dziesięć | Światła postojowe i tylne, prawe |
| pięć | 7,5 | KOŚCI / PODWÓJNE |
| 6 | trzydzieści | Elektryczne szyby prawe; ładowanie przyczepy |
| 6B | 7,5 | Światła hamowania przyczepy |
| 7 | dziesięć | Wtryskiwacze silnika |
| osiem | piętnaście | oświetlenie bagażnika; zamek bezpieczeństwa ; oświetlenie drzwi; Pomoc w parkowaniu ; SID |
| dziewięć | piętnaście | System nagłośnieniowy; Zmieniarka CD |
| dziesięć | piętnaście | Ogrzewanie tylnego siedzenia; Odbiornik zdalnego sterowania szyberdachu |
| jedenaście | trzydzieści | Elektrycznie regulowany fotel pasażera |
| 12 | 7,5 | Automatyczna skrzynia |
| 13 | dwadzieścia | System audio, wzmacniacz |
| czternaście | trzydzieści | Układ zapłonowy, silnik |
| piętnaście | dwadzieścia | Pompa paliwowa |
| szesnaście | dwadzieścia | KOŚCI (kierunkowskazy) |
| 16B | – | OnStar |
| 17 | dwadzieścia | System zarządzania silnikiem; główny instrument; KOŚCI / PODWÓJNE |
| 18 | 40 | Podgrzewany uchwyt lusterka; ogrzewanie tylnej szyby |
| dziewiętnaście | dziesięć | OnStar; Telematyka |
| dwadzieścia | piętnaście | CWC; Oświetlenie wewnętrzne; tylne światło przeciwmgielne; kierunkowskaz świateł drogowych |
| 21 | dziesięć | System nagłośnieniowy; lustro; czujnik kąta obciążenia; nawigacja ; Regulator prędkości |
| 22 | 40 | Wentylator wewnętrzny |
| 23 | piętnaście | Centralny zamek ; nawigacja ; pamięć lustrzana |
| 24 | dwadzieścia | Wyłącznik główny |
| 25 | trzydzieści | Fotel kierowcy z regulacją elektryczną |
| 26 | 7,5 | Fotel kierowcy przezroczyste lusterka szyberdachu z pamięcią Asystent parkowania; przypomnienie o pasie bezpieczeństwa; CAC |
| 27 | dziesięć | System zarządzania silnikiem; identyfikator SID; główny instrument |
| 28 | 7,5 | Poduszka powietrzna |
| 29 | 7,5 | ABS/ESP |
| trzydzieści | 7,5 | Rozrusznik; moduł sterowania skrzynią biegów (samochody z automatyczną skrzynią biegów) |
| 31 | 7,5 | Regulator prędkości ; zawór wody; przednie światła przeciwmgielne; czujnik deszczu |
| 32 | – | – |
| 33 | 7,5 | Przełącznik wskaźnika |
| 34 | trzydzieści | Gniazdo 12 V (zapalniczka) przód / tył |
| 35 | piętnaście | Pożary dzienne |
| 36 | trzydzieści | Lewe okna elektryczne |
| 37 | trzydzieści | Wycieraczki |
| 38 | trzydzieści | Ogrzewanie elektryczne, przednie fotele |
| 39 | dwadzieścia | Elektrozawór awaryjny |
Reklamy reklamowe
Panel przekaźników
Panel przekaźników pod deską rozdzielczą (2006, 2007, 2008, 2009)
| # | Funkcja |
|---|---|
| A | – |
| b | Elektryczne podgrzewanie tylnych siedzeń |
| C1 | – |
| C2 | – |
| D | – |
| ORAZ | Przekaźnik główny (system zarządzania silnikiem) |
| F | – |
| g | Pompa paliwowa |
| h | Stacyjka |
| jest | Podgrzewane tylne szyby / lusterka zewnętrzne |
| J | – |
| K | Przekaźnik rozrusznika |
| L1 | Funkcja awaryjna |
| L2 | – |
Skrzynka bezpieczników w komorze silnika
Reklamy reklamowe
Rozmieszczenie bezpieczników i przekaźników w komorze silnika (2006, 2007, 2008, 2009)
| # | Wzmacniacz | Funkcja |
|---|---|---|
| jeden | 40 | Wentylator chłodnicy, wysoka prędkość |
| 2 | 40 | ABS/ESP |
| 3 | trzydzieści | ABS/ESP |
| 4 | 7,5 | Czujnik kąta obciążenia (samochody z reflektorami ksenonowymi) |
| pięć | piętnaście | Podgrzewacz wody |
| 6 | dziesięć | klimatyzacja; syrena alarmu samochodowego |
| 7 | piętnaście | Test żarówki |
| osiem | – | – |
| dziewięć | dwadzieścia | Spryskiwacze reflektorów |
| dziesięć | piętnaście | Światła drogowe, lewe |
| jedenaście | piętnaście | Lewe światło mijania |
| 12 | piętnaście | Prawe światło drogowe |
| 13 | piętnaście | Prawe światło mijania |
| czternaście | trzydzieści | Wentylator chłodnicy, wysoka prędkość |
| piętnaście | piętnaście | Światła przeciwmgielne (przedni spoiler) |
| szesnaście | trzydzieści | Wycieraczka tylnej szyby |
| 17 | piętnaście | klakson |
| 18 | – | – |
| Przekaźniki: | ||
| jeden | Test żarówki; Latarnia morska; kierunkowskaz świateł drogowych | |
| 2 | Spryskiwacze reflektorów | |
| 3 | Przednie światła przeciwmgielne | |
| 4 | Tylna wycieraczka (9-5 SportWagon) | |
| pięć | – | |
| 6 | – | |
| 7 | Czujnik deszczu | |
| osiem | Wentylator chłodnicy, niska prędkość | |
| dziewięć | Wentylator chłodnicy, wysoka prędkość | |
| dziesięć | Sprężarka A/C | |
| jedenaście | Wentylator chłodnicy, wysoka prędkość, prosty wentylator | |
| 12 | klakson | |
| 13 | Dodatkowe światła (akcesoria) | |
| czternaście | Światła drogowe | |
| piętnaście | Światła mijania | |
| szesnaście | – | |
| 17 | Wycieraczki |
