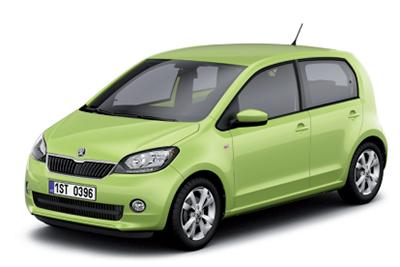

W tym artykule rozważymy pierwszą generację Skody Citigo po liftingu, produkowanej w latach 2016-2019. Tutaj znajdziesz schematy skrzynek bezpieczników Skoda Citigo 2016, 2017, 2018 i 2019 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i dowiedz się o przypisaniu każdego bezpiecznika (rozmieszczenie bezpieczników).
Contents
Układ bezpieczników Skoda Citigo 2016-2019…
Bezpiecznik zapalniczki (gniazdo zasilania) Skody Citigo to bezpiecznik nr 46 w skrzynce bezpieczników pod deską rozdzielczą.
Kolor bezpieczników
| Kolor bezpiecznika | Maksymalne natężenie |
|---|---|
| fiołkoworóżowy | 3 |
| jasnobrązowy | pięć |
| kasztan | 7,5 |
| czerwony | dziesięć |
| niebieski | piętnaście |
| żółty | dwadzieścia |
| biały | 25 |
| Zielony | trzydzieści |
| Pomarańczowy | 40 |
Bezpieczniki pod deską rozdzielczą
Lokalizacja skrzynki bezpieczników
Bezpieczniki znajdują się pod kierownicą pod deską rozdzielczą.
Schemat skrzynki bezpieczników
Reklamy reklamowe
Rozmieszczenie bezpieczników pod deską rozdzielczą
| Nie. | Konsument |
|---|---|
| jeden | Klimatyzacja, złącze diagnostyczne |
| 2 | Korzystanie z sterowania zasięgiem reflektorów, wspomagania parkowania, regulacji położenia lusterek zewnętrznych, ogrzewania siedzenia; |
| 3 | Automatyczna skrzynia biegów, sterownik silnika, wspomaganie kierownicy, dźwignia sterująca pod kierownicą, zestaw wskaźników, wentylator chłodnicy |
| 4 | Poduszka powietrzna |
| pięć | Odwrócone światło |
| 6 | System wycieraczek przednich i tylnych |
| 7 | Światła drogowe – lewa strona |
| osiem | Światła drogowe – prawa strona |
| dziewięć | Nie przypisano |
| dziesięć | Elektryczna nagrzewnica lusterek zewnętrznych, gniazdo diagnostyczne, czujnik deszczu |
| jedenaście | Światła do jazdy dziennej |
| 12 | Nie przypisano |
| 13 | Oświetlenie pojazdu – lewa strona |
| czternaście | Oświetlenie pojazdu – prawa strona |
| piętnaście | Pojazd z systemem START-STOP: Radio Pojazd bez systemu START-STOP: Przełącznik oświetlenia, ogrzewanie, automatyczna skrzynia biegów, włącznik światła, oświetlenie tablicy rejestracyjnej |
| szesnaście | Oświetlenie pojazdu — tylne światło przeciwmgielne |
| 17 | Wycieraczka tylnej szyby |
| 18 | Szyberdach |
| dziewiętnaście | Centralny zamek |
| dwadzieścia | Ogrzewanie tylnej szyby |
| 21 | Światła cofania, światła przeciwmgielne |
| 22 | trąbić |
| 23 | Stabilizator napięcia (dla systemu START-STOP); oświetlenie pojazdu (pojazd bez systemu START-STOP) |
| 24 | Włącz sygnał |
| 25 | Wycieraczki |
| 26 | Pojazd z systemem START-STOP: Światła pojazdu Pojazd bez systemu START-STOP: Radio |
| 27 | Kierunkowskazy, światła hamowania |
| 28 | Dźwignia zmiany biegów do automatycznej skrzyni biegów |
| 29 | Pompa paliwowa |
| trzydzieści | 2016-2018: Sterownik silnika, zestaw wskaźników, czujnik deszczu, dźwignia sterująca pod kierownicą, układ klimatyzacji;
2019: Jednostka sterująca silnika, zestaw wskaźników, dźwignia sterująca pod kierownicą, pompa paliwa |
| 31 | 2016-2018: Oświetlenie pojazdu – światła mijania (dotyczy pojazdu z systemem START-STOP)
2019: Oświetlenie pojazdu |
| 32 | Centralny system sterowania |
| 33 | Oświetlenie pojazdu – światło postojowe |
| 34 | Oświetlenie wewnętrzne |
| 35 | Oświetlenie pojazdu – prawa strona (dotyczy pojazdów bez systemu START-STOP), zestaw wskaźników (2019) |
| 36 | Oświetlenie pojazdu – lewa strona (dotyczy pojazdów bez systemu START-STOP) |
| 37 | ESP |
| 38 | Listwa z przyciskami, przetwornica napięcia DC-DC (dotyczy pojazdu z systemem START-STOP), rozruch silnika (2019) |
| 39 | Dźwignia sterująca pod kierownicą, spryskiwaczami przedniej i tylnej szyby |
| 40 | Sonda lambda, wentylator chłodnicy, zawór gazu, zawór ciśnienia oleju, zawór filtra z węglem aktywnym, elementy silnika (2019) |
| 41 | Przełącznik pedału hamulca, przełącznik pedału sprzęgła, wentylator chłodnicy, elementy silnika |
| 42 | Układ sterowania silnikiem |
| 43 | 2016-2018: Pompa paliwa, pompa próżniowa do układu hamulcowego
2019: Pompa próżniowa do układu hamulcowego, klimatyzacji |
| 44 | Zawory wtryskowe, elementy silnika, pompa paliwa |
| 45 | Cewki zapłonowe, elementy silnika |
| 46 | Gniazdo zasilania 12 V |
| 47 | Dmuchawa powietrza do klimatyzacji/ogrzewania |
| 48 | Podgrzewane siedzenia |
| 49 | Elektryczne szyby – prawe |
| pięćdziesiąt | Oświetlenie pojazdu – światła do jazdy dziennej, światła drogowe |
| 51 | Elektryczne szyby – lewe |
Reklamy reklamowe
Bezpieczniki w desce rozdzielczej
Lokalizacja skrzynki bezpieczników
W pojazdach wyposażonych w system START-STOP bezpieczniki znajdują się po lewej stronie tablicy rozdzielczej za osłoną.
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników z boku tablicy rozdzielczej
| Nie. | Konsument |
|---|---|
| jeden | ABS/ESP |
| 2 | Klaster instrumentów |
| 3 | Radio |
| 4 | Przetwornica napięcia DC-DC, rozrusznik silnika, pasek z przyciskami |
| pięć | System klimatyzacji |
| 6 | Nie przypisano |
| 7 | Nie przypisano |
| osiem | Nie przypisano |
| dziewięć | Oświetlenie pojazdu – prawa strona |
| dziesięć | Oświetlenie pojazdu – lewa strona |
| jedenaście | Wejście |
| 12 | Przetwornica napięcia DC-DC, ABS, zestaw wskaźników, radio |
Bezpieczniki w komorze silnika
Reklamy reklamowe
Lokalizacja skrzynki bezpieczników
Bezpieczniki znajdują się pod pokrywą obok akumulatora pojazdu.
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Konsument |
|---|---|
| jeden | ABS/ESP |
| 2 | Wentylator chłodnicy, wentylator dmuchawy do klimatyzacji |
| 3 | Układ sterowania chłodzeniem, zapłon |
| 4 | ABS/ESP |
| pięć | Moduł danych akumulatora, blokada zapłonu |
| 6 | Stacyjka, rozrusznik |
