Schemat bezpieczników i przekaźników dla Skoda Fabia (Mk1/6Y; 1999-2006)

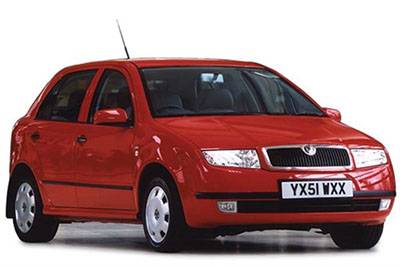

W tym artykule rozważamy pierwszą generację Skody Fabii (6Y), produkowanej od 1999 do 2006 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Skoda Fabia 1999, 2000, 2001, 2002, 2003, 2004, 2005 i 2006 , Uzyskaj informacje o lokalizacji paneli bezpieczników w samochodzie i znajdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników).

Contents

Układ bezpieczników Skoda Fabia 1999-2006
Lokalizacja skrzynki bezpieczników
Schemat skrzynki bezpieczników
Lokalizacja skrzynki bezpieczników
Schemat skrzynki bezpieczników (wersja 1)
Schemat skrzynki bezpieczników (wersja 2)

Układ bezpieczników Skoda Fabia 1999-2006

Bezpieczniki do zapalniczki (gniazdo) Skody Fabia to bezpiecznik nr 42 (zapalniczka, gniazdo) i nr 51 (gniazdo w bagażniku) w skrzynce bezpieczników deski rozdzielczej.

Kodowanie kolorami bezpieczników

Kolor	Maksymalne natężenie
jasnobrązowy	pięć
kasztan	7,5
czerwony	dziesięć
niebieski	piętnaście
żółty	dwadzieścia
biały	25
Zielony	trzydzieści

Bezpieczniki w desce rozdzielczej

Lokalizacja skrzynki bezpieczników

Bezpieczniki znajdują się po lewej stronie deski rozdzielczej za pokrywą.
Umieść śrubokręt pod osłoną zabezpieczającą (we wgłębieniu osłony zabezpieczającej), ostrożnie podnieś w kierunku strzałki (A) i wyjmij w kierunku strzałki (B).
Lokalizacja bezpieczników w przedziale pasażerskim: Skoda Fabia (1999-2006)

Schemat skrzynki bezpieczników

Schemat skrzynki bezpieczników deski rozdzielczej: Skoda Fabia (1999-2006)

Reklamy reklamowe

Przydział bezpieczników

Nie.	Odbiorca energii	Ampery
jeden	Klaster przyrządów, ESP	pięć
2	Światła stopu	dziesięć
3	Zasilanie diagnostyki, układu klimatyzacji	pięć
4	Oświetlenie wewnętrzne	dziesięć
pięć	Nie przypisano
6	Światła i widoczność	pięć
7	Elektronika silnika, wspomaganie kierownicy	pięć
osiem	Nie przypisano
dziewięć	Sonda lambda	dziesięć
dziesięć	Kontakt S (dotyczy odbiorników energii, np. radia, które może być używane przy wyłączonym zapłonie, dopóki kluczyk zapłonu nie zostanie wyjęty)	pięć
jedenaście	Elektrycznie regulowane lusterko wsteczne (dla pojazdów z elektrycznie sterowaną szybą)	pięć
12	System wentylacji, system klimatyzacji, reflektor ksenonowy	pięć
13	Odwrócone światło	dziesięć
czternaście	Jednostka sterująca silnika Diesla	dziesięć
piętnaście	Układ czyszczenia reflektorów, wycieraczka	dziesięć
szesnaście	Klaster instrumentów	pięć
17	Silnik benzynowy – jednostka sterująca (Jest to 15 amperów dla pojazdu z silnikiem 1,2 litra.)	pięć
18	Połączenie	pięć
dziewiętnaście	Automatyczna skrzynia biegów	dziesięć
dwadzieścia	Jednostka sterująca awarią lampy	pięć
21	Podgrzewane dysze spryskiwaczy	pięć
22	Nie przypisano
23	Światła drogowe prawe	dziesięć
24	Elektronika silnika	dziesięć
25	Kalkulator ABS, TCS	pięć
25	jednostka sterująca dla ESP	dziesięć
26	Nie przypisano
27	Nie przypisano
28	Tempomat, przełącznik hamulca i pedału sprzęgła	pięć
29	Nie przypisano
trzydzieści	Reflektory po lewej stronie i światło ostrzegawcze	dziesięć
31	Centralny zamek – zamek do klapy bagażnika	dziesięć
32	Wycieraczka tylnej szyby	dziesięć
33	Światło postojowe w prawo	pięć
34	Światło postojowe po lewej stronie	pięć
35	Wtryskiwacz – silnik benzynowy	dziesięć
36	Oświetlenie tablicy rejestracyjnej	pięć
37	Tylne światło przeciwmgielne i światło ostrzegawcze	pięć
38	Ogrzewanie lusterek zewnętrznych	pięć
39	Ogrzewanie tylnej szyby	dwadzieścia
40	trąbić	dwadzieścia
41	Wycieraczka przedniej szyby	dwadzieścia
42	Zapalniczka, gniazdko elektryczne	piętnaście
43	Komputer centralny, blokada dźwigni zmiany biegów automatycznej skrzyni biegów	dwadzieścia
44	Klapki na oczy	piętnaście
45	Radio, system nawigacji	dwadzieścia
46	Elektryczna szyba (przednia prawa)	25
47	Nie przypisano
48	Silnik Diesla – sterownik, wtryskiwacz	trzydzieści
49	Centralny zamek	piętnaście
pięćdziesiąt	Światła mijania po prawej stronie	piętnaście
51	Gniazdko w bagażniku	piętnaście
52	Zapłon	piętnaście
53	Elektryczna szyba (tylna prawa)	25
54	Światła mijania po lewej stronie	piętnaście
55	Nie przypisano
56	Jednostka sterująca – silnik benzynowy	dwadzieścia
57	Urządzenie holownicze	25
58	Elektryczna szyba (przednia lewa)	25
59	Nie przypisano
60	Klakson do systemu antywłamaniowego	piętnaście
61	Pompa paliwa – silnik benzynowy	piętnaście
62	Elektryczny dach przesuwno-uchylny	25
63	Podgrzewane siedzenia	piętnaście
64	System czyszczenia reflektorów	dwadzieścia
65	Światła przeciwmgielne	piętnaście
66	Elektryczna szyba (tylna lewa)	25
67	Nie przypisano
68	Dmuchawa świeżego powietrza	25

Bezpieczniki baterii

Lokalizacja skrzynki bezpieczników

Lokalizacja bezpieczników w komorze silnika: Skoda Fabia (1999-2006)

Otwieranie osłony zacisków dodatnich

Osłona bezpiecznika

Reklamy reklamowe

Schemat skrzynki bezpieczników (wersja 1)

Schemat skrzynki bezpieczników pod maską (wer. 1): Skoda Fabia (1999-2006)

Przydział bezpieczników baterii (wersja 1)

Nie.	Odbiorca energii	Ampery
jeden	Dynamo	175
2	Wnętrze	110
3	Wentylator chłodnicy	40
4	ABS lub TCS lub ESP	40
pięć	Wspomaganie kierownicy	pięćdziesiąt
6	Świece żarowe (Tylko dla silnika wysokoprężnego 1,9 / 96 kW.)	pięćdziesiąt
7	ABS lub TCS lub ESP	25
osiem	Wentylator chłodnicy	trzydzieści
dziewięć	System klimatyzacji	pięć
dziesięć	Jednostka sterująca silnika	piętnaście
jedenaście	Centralna jednostka sterująca	pięć
12	Automatyczna skrzynia biegów	pięć

Schemat skrzynki bezpieczników (wersja 2)

Schemat skrzynki bezpieczników pod maską (wer. 2): Skoda Fabia (1999-2006)

Przydział bezpieczników baterii (wersja 2)

Nie.	Odbiorca energii	Ampery
jeden	Dynamo	175
2	Wnętrze	110
3	Wspomaganie kierownicy	pięćdziesiąt
4	Świece żarowe	40
pięć	Wentylator chłodnicy	40
6	ABS lub TCS lub ESP	40
7	ABS lub TCS lub ESP	25
osiem	Wentylator chłodnicy	trzydzieści
dziewięć	Nieprzypisane
dziesięć	Centralna jednostka sterująca	pięć
jedenaście	System klimatyzacji	pięć
12	Nieprzypisane
13	Automatyczna skrzynia biegów	pięć
czternaście	Nieprzypisane
piętnaście	Nieprzypisane
szesnaście	Nieprzypisane
