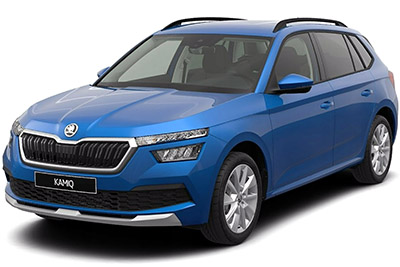

Skoda Kamiq i Skoda Scala są dostępne od 2019 roku do dziś. W tym artykule znajdziesz schematy skrzynek bezpieczników Skody Kamiq 2019 i Skoda Scala 2019 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu, a także dowiesz się więcej o przeznaczeniu każdego bezpiecznika (rozmieszczeniu bezpieczników).
Układ bezpieczników Skoda Kamiq / Scala 2019-…
Bezpieczniki zapalniczki (gniazdo zasilania) Skody Kamiq i Skoda Scala to bezpieczniki nr 52 (przednia zapalniczka / gniazdo 12 V) i nr 54 (gniazdo 12 V w bagażniku) w skrzynce bezpieczników w desce rozdzielczej.
Panel
Skrzynka bezpieczników znajduje się za schowkiem na desce rozdzielczej po stronie kierowcy.
Naciśnij przycisk i otwórz tacę, wyjmij tacę, pociągając ją do siebie.
Komora silnika
Jednocześnie naciśnij przyciski blokujące na pokrywie skrzynki bezpieczników i zdejmij pokrywę.
Reklamy reklamowe
2019, 2020
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2019, 2020)
| Nie. | Opis |
|---|---|
| jeden | Hak holowniczy |
| 2 | Reflektory LED – lewa strona |
| 3 | Wzmacniacz muzyczny |
| 4 | Spryskiwacze reflektorów |
| pięć | Dach uchylny/przesuwny |
| 6 | Centralny zamek, spryskiwacz szyby przedniej, wycieraczka tylna |
| 7 | Podgrzewane siedzenie – tył |
| osiem | Climatronic |
| dziewięć | Reflektory LED – prawa strona |
| dziesięć | Hak holowniczy |
| jedenaście | Elektryczna pokrywa bagażnika |
| 12 | Podgrzewana kierownica |
| 13 | Włącznik świateł, złącze diagnostyczne, czujnik deszczu, dźwignia sterująca pod kierownicą, ogrzewanie przedniej szyby |
| czternaście | System spryskiwaczy przedniej szyby |
| piętnaście | Klaster instrumentów, połączenie alarmowe |
| szesnaście | Światło – prawa strona |
| 17 | Elektryczne szyby – prawa strona |
| 18 | Wycieraczka |
| dziewiętnaście | Dywersyfikacja informacji |
| dwadzieścia | Podgrzewana tylna szyba |
| 21 | SCR (AdBlue) |
| 22 | Nieużywany |
| 23 | Kamera cofania |
| 24 | Skrzynka telefoniczna, antena GSM, połączenie USB, ekran informacyjno-rozrywkowy |
| 25 | Dźwignia sterująca pod kierownicą |
| 26 | Magistrala danych |
| 27 | Regulacja amortyzatorów (zawieszenie adaptacyjne) |
| 28 | Czujnik systemu alarmowego |
| 29 | Klakson systemu alarmowego |
| trzydzieści | Zapłon (przełącznik zapłonu) |
| 31 | Klimatyzacja, ogrzewanie |
| 32 | Napinacze pasów bezpieczeństwa pasażerów |
| 33 | Elektryczne szyby – lewa strona |
| 34 | Napinacze paska kierowcy |
| 35 | Światło – lewa strona |
| 36 | trąbić |
| 37 | Ogrzewanie przednich siedzeń |
| 38 | Oświetlenie wnętrza, oświetlenie przycisków, spryskiwacze reflektorów, oświetlenie nastrojowe, klimatyzacja manualna, ogrzewanie |
| 39 | Systemy pomocy |
| 40 | Włącznik świateł, reflektory, poziomowanie reflektorów, złącze diagnostyczne, włącznik świateł cofania, dźwignia sterująca pod kierownicą |
| 41 | Regulacja lusterek wewnętrznych, regulacja lusterek zewnętrznych |
| 42 | Przełącznik pedału sprzęgła, rozruch silnika, klimatyzacja |
| 43 | Wycieraczka tylnej szyby |
| 44 | System poduszek powietrznych, lampka kontrolna poduszki powietrznej |
| 45 | Wycieraczka |
| 46 | Podgrzewane siedzenie – tył |
| 47 | Nieużywany |
| 48 | Elektryczna blokada kolumny kierownicy, Kessy (bezkluczykowy system blokowania i uruchamiania) |
| 49 | SCR (AdBlue) |
| pięćdziesiąt | Połączenia USB z tyłu |
| 51 | Nieużywany |
| 52 | Zapalniczka przednia / 12 V |
| 53 | Blokada spustu kluczyka zapłonu, automatyczna skrzynia biegów |
| 54 | Gniazdo 12 V w bagażniku |
| 55 | Nieużywany |
| 56 | Klimatyzacja manualna, ogrzewanie |
| 57 | Nieużywany |
| 58 | System spryskiwaczy przedniej szyby |
| 59 | Podgrzewacz lusterek zewnętrznych, podgrzewacz dyszy spryskiwacza |
| 60 | Hak holowniczy |
| 61 | Hak holowniczy |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2019, 2020)
| Nie. | Opis |
|---|---|
| jeden | Jednostka sterująca silnika |
| 2 | Klapa wydechowa, pompa płynu chłodzącego, żaluzje chłodnicy, SCR (AdBlue), elementy silnika |
| 3 | Sondy lambda, kalkulator NOx |
| 4 | Pompa paliwa, elementy silnika |
| pięć | Wentylator chłodnicy, regulator ciśnienia doładowania, czujnik poziomu i temperatury oleju, elementy silnika |
| 6 | Odpowietrznik skrzyni korbowej, układ świec żarowych, elementy silnika |
| 7 | Układ hamulcowy (pompa próżniowa) |
| osiem | Pompa paliwa, elementy silnika |
| dziewięć | Włącznik światła hamowania |
| dziesięć | Magistrala danych, kontroler BCM, moduł danych akumulatora |
| jedenaście | Nieużywany |
| 12 | Klimatyzator |
| 13 | Nieużywany |
| czternaście | ESC, układ sterowania silnikiem, elementy silnika |
| piętnaście | Automatyczna skrzynia biegów |
| szesnaście | Nieużywany |
| 17 | Układ sterowania silnikiem |
| 18 | Wejście |
| dziewiętnaście | Nieużywany |
| dwadzieścia | WYJŚCIE |
| 21 | WYJŚCIE |
| 22 | Nieużywany |
| 23 | Nieużywany |
| 24 | Nieużywany |
| 25 | Elektryczna nagrzewnica dodatkowa, wentylator chłodnicy |
| 27 | Elektryczna nagrzewnica dodatkowa, wentylator chłodnicy |
| 28 | Elektryczny podgrzewacz pomocniczy |
| 29 | Podgrzewana szyba przednia |
