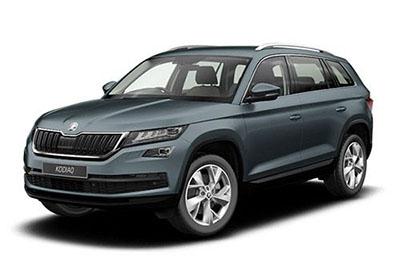

Średniej wielkości crossover Skoda Kodiaq jest dostępny od 2016 roku do dziś. W tym artykule znajdziesz schematy skrzynek bezpieczników Skoda Kodiaq 2016, 2017, 2018 i 2019 , informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz przyporządkowanie każdego bezpiecznika (rozmieszczenie bezpieczników).
Układ bezpieczników Skoda Kodiaq 2016-2019…
Bezpieczniki zapalniczki (gniazdo zasilania) Skody Kodiaq to bezpiecznik nr 40 (gniazda 12 V) i nr 46 (gniazdko 230 V) w skrzynce bezpieczników na desce rozdzielczej.
Lokalizacja skrzynki bezpieczników
Lewa kierownica:
Skrzynka bezpieczników znajduje się za schowkiem po stronie kierowcy.
Wyjmij kluczyk zapłonu, wyłącz światła i wszystkie odbiorniki elektryczne.
Otwórz schowek po stronie kierowcy.
Naciśnij zatrzask A w kierunku strzałki 1 otwórz komorę w kierunku strzałki 2.
Prawa kierownica:
znajduje się za schowkiem po stronie pasażera z przodu.
Złóż schowek:
Wyjmij kluczyk zapłonu, wyłącz światła i wszystkie odbiorniki elektryczne.
Otwórz schowek po stronie pasażera z przodu.
Odblokuj drążek hamulcowy w kierunku strzałki 1 i wyciągnij go w kierunku strzałki 2.
Odblokuj blokadę A w kierunku strzałki 3 i komora opadnie w kierunku strzałki 4.
Złóż schowek:
Podnieś płytkę w kierunku przeciwnym do strzałki 4.
Pokonaj opór podkładki blokującej A.
Włóż pręt hamulca w kierunku przeciwnym do strzałki 2 i zablokuj w kierunku przeciwnym do strzałki 1.
Komora zamyka się (więcej siły jest potrzebny, aby go zamknąć), aż zatrzaśnie się na swoim miejscu.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w tablicy rozdzielczej
| Nie. | Konsument |
|---|---|
| jeden | SCR (AdBlue) |
| 2 | 2016-2018: Nie przyznano 2019: Podgrzewana kierownica |
| 3 | Nie przypisano |
| 4 | 2016-2018: Podgrzewana kierownica 2019: Alarm antykradzieżowy |
| pięć | Magistrala danych |
| 6 | 2016-2018: Automatyczna skrzynia biegów 2019: Automatyczna skrzynia biegów, zamek na kluczyk (pojazd z automatyczną skrzynią biegów) |
| 7 | Klimatyzacja, odbiornik do zdalnego sterowania nagrzewnicą postojową, ogrzewana szyba tylna, ogrzewana szyba przednia, układ klimatyzacji tylnej |
| osiem | Włącznik światła, czujnik deszczu, hamulec postojowy, oświetlenie nastrojowe, czujnik systemu alarmowego, reflektor |
| dziewięć | Dźwignia sterująca pod kierownicą |
| dziesięć | Ekran informacyjno-rozrywkowy |
| jedenaście | Światło – lewe |
| 12 | Infotainment, ExBoxM2 (dotyczy Korei Południowej) |
| 13 | Napinacz paska po lewej stronie |
| czternaście | Dmuchawa powietrza do klimatyzacji, ogrzewania |
| piętnaście | Elektryczna blokada kierownicy |
| szesnaście | Port USB, złącze diagnostyczne, Phonebox |
| 17 | Klaster instrumentów, połączenie alarmowe |
| 18 | Kamera cofania |
| dziewiętnaście | KESSY |
| dwadzieścia | SCR |
| 21 | Napęd na wszystkie koła |
| 22 | Hak holowniczy |
| 23 | Dach panoramiczny / uchylny |
| 24 | Światło – prawy |
| 25 | Centralny zamek – lewe drzwi przednie i tylne, elektrycznie podnoszone szyby – lewe, lusterka zewnętrzne lewe – ogrzewanie, funkcja składania, regulacja powierzchni lusterek |
| 26 | Podgrzewane fotele przednie |
| 27 | Oświetlenie wewnętrzne |
| 28 | Urządzenie przyczepy – gniazdko elektryczne |
| 29 | Nie przypisano |
| trzydzieści | Regulacja amortyzatora |
| 31 | 2016-2018: Nie przydzielono 2019: Otwarcie bagażnika |
| 32 | 2016-2018: Asystent parkowania
2019: Asystent parkowania, Asystent manewrowania, Asystent monitorowania „martwego pola” |
| 33 | poduszka powietrzna |
| 34 | Klimatyzacja, włącznik świateł cofania, lusterko samościemniające się, podgrzewany fotel, hamulec postojowy, włączniki świateł, drążek z włącznikami, elektryczna nagrzewnica postojowa |
| 35 | Złącze diagnostyczne, kamera, radar |
| 36 | Reflektory AFS – prawe |
| 37 | Reflektory AFS – lewe |
| 38 | Urządzenie przyczepy – gniazdko elektryczne |
| 39 | Centralny zamek – prawe przednie i tylne drzwi, elektryczne szyby – prawe, prawe lusterka zewnętrzne – ogrzewanie, funkcja składania, regulacja powierzchni lusterek |
| 40 | Gniazda zasilania 12 V |
| 41 | Napinacz paska po prawej stronie |
| 42 | Blokada pokrywy bagażnika, spryskiwacze reflektorów, spryskiwacze przedniej i tylnej szyby |
| 43 | Wzmacniacz muzyczny |
| 44 | Urządzenie przyczepy – gniazdko elektryczne |
| 45 | Elektryczne sterowanie fotelem kierowcy |
| 46 | Wyjście 230 V |
| 47 | Wycieraczka tylnej szyby |
| 48 | 2016-2018: Wykrywanie martwego pola 2019: Generator dźwięku sportowego |
| 49 | Rozruch silnika, przełącznik pedału sprzęgła |
| pięćdziesiąt | 2016-2018: Otwarcie pokrywy bagażnika 2019: Nieprzydzielone |
| 51 | Ogrzewanie tylnych siedzeń |
| 52 | Podgrzewane fotele przednie |
| 53 | Podgrzewana tylna szyba |
Lokalizacja skrzynki bezpieczników
Reklamy reklamowe
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Konsument |
|---|---|
| jeden | ESC, hamulec postojowy |
| 2 | WYJŚCIE |
| 3 | Układ sterowania silnikiem |
| 4 | 2016-2018: Wentylator chłodnicy, zawór regulacji ciśnienia paliwa, elektryczna grzałka wspomagająca, elementy silnika
2019: Wentylator chłodnicy, zawór regulacji ciśnienia paliwa, elektryczna grzałka wspomagająca, układ podgrzewania wstępnego, masowy przepływomierz powietrza, układ hamulcowy, elementy silnika, enkoder poziomu oleju i temperatury oleju |
| pięć | Zapłon, pompa paliwa, czujnik poziomu i temperatury oleju (2016-2018), elementy silnika |
| 6 | Czujnik hamulca |
| 7 | Pompa płynu chłodzącego, klapa wydechowa, elementy silnika, wentylacja skrzyni korbowej (2019) |
| osiem | Sonda lambda, czujnik NOx i czujnik cząstek (2019) |
| dziewięć | 2016-2018: Pompa płynu chłodzącego, zapłon, podgrzewacz, przepływomierz powietrza, elementy silnika
2019: Pompa płynu chłodzącego, zapłon, elementy silnika |
| dziesięć | Pompa paliwowa |
| jedenaście | Dodatkowe ogrzewanie elektryczne, podgrzewana szyba przednia |
| 12 | Elektryczny system ogrzewania zapasowego |
| 13 | 2016-2018: Automatyczna skrzynia biegów 2019: Pompa oleju do automatycznej skrzyni biegów |
| czternaście | Nieprzypisane |
| piętnaście | klakson |
| szesnaście | Zapłon |
| 17 | ESC, jednostka sterująca silnika, cewka przekaźnika głównego |
| 18 | Magistrala danych, moduł danych akumulatora |
| dziewiętnaście | Wycieraczki |
| dwadzieścia | 2016-2018: Alarm antykradzieżowy 2019: Nieprzypisany |
| 21 | 2016-2018: Nie przyznano 2019: Automatyczna skrzynia biegów |
| 22 | Układ sterowania silnikiem |
| 2B | Wejście |
| 24 | Elektryczny system ogrzewania zapasowego |
| 31 | Nieprzypisane |
| 32 | Nieprzypisane |
| 33 | 2016-2018: SCR 2019: Automatyczna skrzynia biegów |
| 34 | Nieprzypisane |
| 35 | 2016-2018: Nie przyznano 2019: Wycieraczki przedniej szyby |
| 36 | Nieprzypisane |
| 37 | Do. podgrzewacz |
| 38 | Nieprzypisane |
