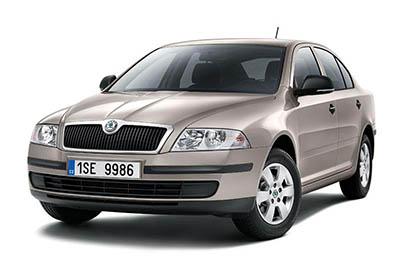

W tym artykule rozważymy drugą generację Skody Octavii (1Z) przed liftingiem, produkowane od 2004 do 2008 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Skoda Octavia 2005, 2006, 2007 i 2008 , uzyskaj informacje na temat ’ umiejscowienie paneli bezpieczników wewnątrz samochodu i poznaj przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników).
Contents
- Układ bezpieczników Skoda Octavia 2005-2008
- Lokalizacja skrzynki bezpieczników
- Schemat skrzynki bezpieczników
- Lokalizacja skrzynki bezpieczników
- Schemat skrzynki bezpieczników (wersja 1 – 2005, 2006)
- Schemat skrzynki bezpieczników (wersja 2 – 2007, 2008)
- Schemat skrzynki bezpieczników (wersja 3 – 2007, 2008)
Układ bezpieczników Skoda Octavia 2005-2008
Bezpieczniki zapalniczki (gniazdo zasilania) Skody Octavii to bezpiecznik nr 24 (zapalniczka) i nr 26 (gniazdo zasilania w bagażniku) w skrzynce bezpieczników deski rozdzielczej.
Kodowanie kolorami bezpieczników
| Kolor | Maksymalne natężenie |
|---|---|
| jasnobrązowy | pięć |
| kasztan | 7,5 |
| czerwony | dziesięć |
| niebieski | piętnaście |
| żółty | dwadzieścia |
| biały | 25 |
| Zielony | trzydzieści |
| Pomarańczowy | 40 |
| czerwony | pięćdziesiąt |
Bezpieczniki w desce rozdzielczej
Lokalizacja skrzynki bezpieczników
Bezpieczniki znajdują się po lewej stronie deski rozdzielczej za osłoną bezpieczeństwa.
Schemat skrzynki bezpieczników
Reklamy reklamowe
Rozmieszczenie bezpieczników w tablicy rozdzielczej
| Nie. | Odbiorca energii | Ampery |
|---|---|---|
| jeden | Gniazdo diagnostyczne | dziesięć |
| 2 | ABS, ESP | pięć |
| 3 | Elektromechaniczne wspomaganie kierownicy | dziesięć |
| 4 | Ogrzewanie, Klimatyzacja, Fotele regulowane elektrycznie | pięć |
| pięć | Nie przypisano | |
| 6 | Klaster instrumentów | pięć |
| 7 | Światła i widoczność | pięć |
| osiem | Automatycznie przyciemniane wewnętrzne lusterko wsteczne | pięć |
| dziewięć | Sprzęgło Haldex (4×4) | pięć |
| dziesięć | Telefon | pięć |
| jedenaście | Urządzenie holownicze | pięć |
| 12 | Centralny zamek | dziesięć |
| 13 | Gniazdo diagnostyczne, włącznik światła | dziesięć |
| czternaście | Światło hamowania, automatyczna skrzynia biegów | pięć |
| piętnaście | Centralna jednostka sterująca – oświetlenie wnętrza | 7,5 |
| szesnaście | Climatronic | dziesięć |
| 17 | Czujnik deszczu i światła | pięć |
| 18 | Wspomaganie parkowania, blokada dźwigni zmiany biegów | pięć |
| dziewiętnaście | Pomoc w parkowaniu | pięć |
| dwadzieścia | Nie przypisano | |
| 21 | Nie przypisano | |
| 22 | Dmuchawa powietrza do Climatronic | 40 |
| 23 | Elektryczna szyba przednia | trzydzieści |
| 24 | Zapalniczka | 25 |
| 25 | Ogrzewanie tylnej szyby | 25 |
| 26 | Gniazdko w bagażniku | dwadzieścia |
| 27 | Przekaźnik pompy paliwa | piętnaście |
| 28 | Nie przypisano | |
| 29 | Jednostka sterująca silnika | dziesięć |
| trzydzieści | Poduszka powietrzna | pięć |
| 31 | Automatyczna skrzynia biegów, Światła cofania | pięć |
| 32 | Elektryczna szyba tylna | trzydzieści |
| 33 | Elektryczny dach przesuwno-uchylny | 25 |
| 34 | Nie przypisano | |
| 35 | System alarmowy antykradzieżowy | pięć |
| 36 | System czyszczenia reflektorów | dwadzieścia |
| 37 | Podgrzewane fotele przednie | trzydzieści |
| 38 | Nie przypisano | |
| 39 | Nie przypisano | |
| 40 | Dmuchawa do ogrzewania i klimatyzacji | 40 |
| 41 | Wycieraczka tylnej szyby | piętnaście |
| 42 | Pompa spryskiwacza przedniej szyby | piętnaście |
| 43 | Urządzenie holownicze | piętnaście |
| 44 | Urządzenie holownicze | dwadzieścia |
| 45 | Urządzenie holownicze | piętnaście |
| 46 | Podgrzewane dysze spryskiwaczy | pięć |
| 47 | Nie przypisano | |
| 48 | Nie przypisano | |
| 49 | Przełącznik światła | pięć |
Reklamy reklamowe
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Znajduje się pod maską w komorze silnika po lewej stronie.
Schemat skrzynki bezpieczników (wersja 1 – 2005, 2006)
Rozmieszczenie bezpieczników w komorze silnika (wersja 1)
| Nie. | Odbiorca energii | Ampery |
|---|---|---|
| F1 | Pompa do ABS | trzydzieści |
| F2 | Zawory do ABS | trzydzieści |
| F3 | Jednostka sterująca dla funkcji komfortu | dwadzieścia |
| F4 | Obwód pomiarowy | pięć |
| F5 | trąbić | dwadzieścia |
| F6 | Cewki zapłonowe | dwadzieścia |
| F7 | Włącznik światła hamowania | pięć |
| F8 | Zawory regulacyjne | dziesięć |
| F9 | Sonda lambda, kalkulator okresu podgrzewania | dziesięć |
| F10 | Zawór recyrkulacji spalin pompy powietrza wtórnego | 5 10 |
| F11 | Jednostka sterująca silnika | 25/30 |
| F12 | Sonda lambda | piętnaście |
| F13 | Kalkulator automatycznej skrzyni biegów | piętnaście |
| F14 | Nie przypisano | |
| F15 | Wejście | 40 |
| F 16 | Dźwignia wycieraczek i dźwignia kierunkowskazów | piętnaście |
| F17 | Klaster instrumentów | dziesięć |
| F18 | Wzmacniacz audio (nagłośnienie) | trzydzieści |
| F19 | Radio | piętnaście |
| F20 | Telefon | pięć |
| F21 | Nie przypisano | |
| F22 | Nie przypisano | |
| F23 | Nie przypisano | |
| F24 | Jednostka sterująca magistrali danych CAN | dziesięć |
| F25 | Nie przypisano | |
| F26 | Jednostka sterująca silnika | dziesięć |
| F26 | Zasilanie dla ECU silnika | pięć |
| F27 | Ogrzewanie lub wentylacja skrzyni korbowej | dziesięć |
| F28 | Kalkulator automatycznej skrzyni biegów | dwadzieścia |
| F29 | Cewki zapłonowe | 10/20 |
| F30 | Nie przypisano | |
| F31 | Wycieraczka przedniej szyby | trzydzieści |
| F32 | Zawory | dziesięć |
| F33 | Pompa paliwa, czujnik poziomu paliwa | piętnaście |
| F34 | Nie przypisano | |
| F35 | Nie przypisano | |
| F36 | Nie przypisano | |
| F37 | Nie przypisano | |
| F38 | Światła i widoczność | dziesięć |
| F39 | Nadawca oleju silnikowego | pięć |
| F40 | Zasilanie do zacisku 15 (zapłon włączony) | dwadzieścia |
| F41 | Nie przypisano | |
| F42 | Miernik masy powietrza | dziesięć |
| F42 | Pompa paliwowa | pięć |
| F43 | Pompa próżniowa | dwadzieścia |
| F44 | Nie przypisano | |
| F45 | Sonda lambda | piętnaście |
| F46 | Nie przypisano | |
| F47 | Centralna jednostka sterująca, lewe reflektory główne | 40 |
| F48 | Centralna jednostka sterująca, Reflektory główne prawe | 40 |
| F49 | Nie przypisano | |
| F50 | Nie przypisano | |
| F51 | Pompa powietrza wtórnego | 40 |
| F51 | Jednostka sterująca okresem podgrzewania | pięćdziesiąt |
| F52 | Przekaźnik mocy – zacisk X (Aby nie rozładować niepotrzebnie akumulatora podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie odcinane.) |
pięćdziesiąt |
| F53 | Zasilanie bezpieczników 32 do 37 w tablicy rozdzielczej | pięćdziesiąt |
| F54 | Wentylator chłodnicy | pięćdziesiąt |
Reklamy reklamowe
Schemat skrzynki bezpieczników (wersja 2 – 2007, 2008)
Rozmieszczenie bezpieczników w komorze silnika (wersja 2)
| Nie. | Odbiorca energii | Ampery |
|---|---|---|
| F1 | Pompa do ABS | trzydzieści |
| F2 | Zawory do ABS | trzydzieści |
| F3 | Nie przypisano | |
| F4 | Obwód pomiarowy | pięć |
| F5 | trąbić | piętnaście |
| F6 | Zawór dozowania paliwa | piętnaście |
| F7 | Nie przypisano | |
| F8 | Nie przypisano | |
| F9 | Filtr z węglem aktywnym, zawór recyrkulacji spalin | dziesięć |
| F10 | Pompa diagnostyczna nieszczelności | dziesięć |
| F11 | Sonda lambda przed katalizatorem, ECU silnika | dziesięć |
| F12 | Sonda lambda za katalizatorem | dziesięć |
| F13 | Kalkulator automatycznej skrzyni biegów | piętnaście |
| F14 | Nie przypisano | |
| F15 | Pompa płynu chłodzącego | dziesięć |
| F 16 | Dźwignia wycieraczek i dźwignia kierunkowskazów | pięć |
| F17 | Klaster instrumentów | pięć |
| F18 | Wzmacniacz audio (nagłośnienie) | trzydzieści |
| F19 | Radio | piętnaście |
| F20 | Połączenie | 3 |
| F21 | Nie przypisano | |
| F22 | Nie przypisano | |
| F23 | Jednostka sterująca silnika | dziesięć |
| F24 | Jednostka sterująca magistrali danych CAN | pięć |
| F25 | Nie przypisano | |
| F26 | Nie przypisano | |
| F27 | Nie przypisano | |
| F28 | Jednostka sterująca silnika | 25 |
| F29 | Uruchomienie po pracy pompy płynu chłodzącego | pięć |
| F30 | Jednostka sterująca podgrzewacza pomocniczego | dwadzieścia |
| F31 | Wycieraczka przedniej szyby | trzydzieści |
| F32 | Nie przypisano | |
| F33 | Nie przypisano | |
| F34 | Nie przypisano | |
| F35 | Nie przypisano | |
| F36 | Nie przypisano | |
| F37 | Nie przypisano | |
| F38 | Wentylator chłodnicy, zawory | dziesięć |
| F39 | Przełącznik pedału sprzęgła, przełącznik pedału hamulca | pięć |
| F40 | Cewki zapłonowe | dwadzieścia |
| F41 | Nie przypisano | |
| F42 | Uruchomienie pompy paliwa | pięć |
| F43 | Nie przypisano | |
| F44 | Nie przypisano | |
| F45 | Nie przypisano | |
| F46 | Nie przypisano | |
| F47 | Centralna jednostka sterująca, lewe reflektory główne | trzydzieści |
| F48 | Centralna jednostka sterująca, Reflektory główne prawe | trzydzieści |
| F49 | Zasilanie do zacisku 15 (zapłon włączony) | 40 |
| F50 | Nie przypisano | |
| F51 | Nie przypisano | |
| F52 | Przekaźnik mocy – zacisk X (Aby nie rozładować niepotrzebnie akumulatora podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie odcinane) |
40 |
| F53 | Wyposażenie dodatkowe | pięćdziesiąt |
| F54 | Nie przypisano |
Reklamy reklamowe
Schemat skrzynki bezpieczników (wersja 3 – 2007, 2008)
Rozmieszczenie bezpieczników w komorze silnika (wersja 3)
| Nie. | Odbiorca energii | Ampery |
|---|---|---|
| F1 | Nie przypisano | |
| F2 | Dźwignia wycieraczek i dźwignia kierunkowskazów | pięć |
| F3 | Obwód pomiarowy | pięć |
| F4 | Zawory do ABS | trzydzieści |
| F5 | Kalkulator automatycznej skrzyni biegów | piętnaście |
| F6 | Klaster instrumentów | pięć |
| F7 | Nie przypisano | |
| F8 | Radio | piętnaście |
| F9 | Połączenie | pięć |
| F10 | ECU silnika, przekaźnik główny | pięć |
| F11 | Jednostka sterująca podgrzewacza pomocniczego | dwadzieścia |
| F12 | Jednostka sterująca magistrali danych CAN | pięć |
| F13 | Jednostka sterująca silnika | piętnaście |
| F14 | Zapłon | dwadzieścia |
| F15 | Sonda lambda, czujnik NOx, przekaźnik pompy paliwa | piętnaście |
| F15 | Przekaźnik systemu świec żarowych | pięć |
| F 16 | Pompa do ABS | trzydzieści |
| F17 | trąbić | piętnaście |
| F18 | Wzmacniacz cyfrowego procesora dźwięku | trzydzieści |
| F19 | Wycieraczka przedniej szyby | trzydzieści |
| F20 | Nie przypisano | pięć |
| F21 | Sonda lambda | piętnaście |
| F22 | Przełącznik pedału sprzęgła, przełącznik pedału hamulca | pięć |
| F23 | Pompa powietrza wtórnego | pięć |
| F23 | Miernik masy powietrza | dziesięć |
| F23 | Pompa paliwa wysokiego ciśnienia | piętnaście |
| F24 | Filtr z węglem aktywnym, zawór recyrkulacji spalin | dziesięć |
| F25 | Prosty system oświetlenia | trzydzieści |
| F26 | Lewy system oświetlenia | trzydzieści |
| F27 | Pompa powietrza wtórnego | 40 |
| F27 | Wstępny połysk | pięćdziesiąt |
| F28 | Zacisk zasilania 15, rozrusznik | 40 |
| F29 | Zacisk zasilania 30 | pięćdziesiąt |
| F30 | Zacisk X (Aby nie rozładować niepotrzebnie akumulatora podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie odcinane) |
40 |
