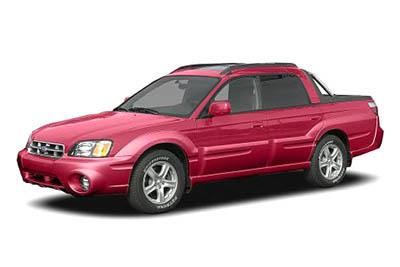

Kompaktowa ciężarówka / pickup Subaru Baja była produkowana od 2003 do 2006 roku. W tym artykule znajdziesz schematy skrzynek bezpieczników do Subaru Baja 2003, 2004, 2005 i 2006 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz znajdziesz informacje o przypisaniu każdego bezpiecznika (rozmieszczenie bezpieczników).
Układ bezpieczników Subaru Baja 2003-2006
Bezpieczniki zapalniczki (gniazdo) Subaru Baja to bezpieczniki nr 4 (zapalniczka) i nr 20 (gniazdo akcesoriów) w skrzynce bezpieczników na desce rozdzielczej.
Skrzynka bezpieczników pod deską rozdzielczą
Panel bezpieczników znajduje się za tacką na monety.
Skrzynka bezpieczników w komorze silnika
Reklamy reklamowe
2003, 2004
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2003, 2004)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| jeden | 15A | Wentylator nagrzewnicy |
| 2 | 15A | Wentylator nagrzewnicy |
| 3 | 15A | Elektryczne blokowanie drzwi |
| 3 | 15A | Wejście bez klucza |
| 4 | 20A | Podgrzewane lusterko wsteczne |
| 4 | 20A | Zapalniczka |
| 4 | 20A | Zdalnie sterowane lusterka |
| pięć | 10 A | Światła tylne |
| pięć | 10 A | Światła parkingowe |
| 6 | 15A | Poduszka powietrzna SRS |
| 7 | 15A | Przednie światło przeciwmgielne |
| osiem | 30A | Elektrozawór ABS |
| dziewięć | 15A | Radio |
| dziewięć | 15A | Zegar |
| dziesięć | 15A | Przyczepa |
| jedenaście | 15A | Układ zapłonowy silnika |
| jedenaście | 15A | Poduszka powietrzna SRS |
| 12 | 10 A | Kontrola jasności oświetlenia |
| 13 | 15A | Pompa paliwowa |
| czternaście | 10 A | Wycieraczka i spryskiwacz tylnej szyby |
| piętnaście | 30A | Wycieraczka i spryskiwacz przedniej szyby |
| szesnaście | 20A | Światło hamowania |
| 17 | 15A | Klimatyzator |
| 18 | 15A | Światło cofania |
| 18 | 15A | Regulator prędkości |
| 18 | 15A | Kontrola ABS |
| dziewiętnaście | 20A | Odmrażacz wycieraczek |
| dziewiętnaście | 20A | Światło aktywności sportowej |
| dwadzieścia | 20A | Gniazdo akcesoriów |
| dwadzieścia | 20A | Ogrzewanie siedzenia |
| dwadzieścia | 20A | Lampka ładowania |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2003, 2004)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| jeden | 20A | Wentylator chłodnicy (główny) |
| 2 | 20A | Wentylator chłodnicy (Sub) |
| 3 | 30A | Silnik ABS |
| 4 | 20A | Odmgławiacz tylnej szyby |
| pięć | 15A | Światła awaryjne |
| pięć | 15A | trąbić |
| 6 | 15A | Metr |
| 6 | 15A | Lampka ostrzegawcza systemu poduszek powietrznych SRS |
| 7 | 10 A | Automatyczna jednostka sterująca skrzynią biegów |
| 7 | 10 A | JEDNOSTKA ABS |
| osiem | 10 A | Alternator |
| dziewięć | 15A | Reflektor (prawa strona) |
| dziesięć | 15A | Reflektor (lewa strona) |
| jedenaście | 20A | Przełącznik światła |
| 12 | 15A | Zegar |
| 12 | 15A | Wewnętrzne światło |
2005, 2006
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2005, 2006)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| jeden | 15A | Wentylator nagrzewnicy |
| 2 | 15A | Wentylator nagrzewnicy |
| 3 | 15A | Elektryczne blokowanie drzwi |
| 3 | 15A | Wejście bez klucza |
| 4 | 20A | Podgrzewane lusterko wsteczne |
| 4 | 20A | Zapalniczka |
| 4 | 20A | Zdalnie sterowane lusterka |
| pięć | 10 A | Światła tylne |
| pięć | 10 A | Światła parkingowe |
| 6 | 15A | Poduszka powietrzna SRS |
| 7 | 15A | Przednie światło przeciwmgielne |
| osiem | 30A | Elektrozawór ABS |
| dziewięć | 15A | Radio |
| dziewięć | 15A | Zegar |
| dziesięć | 15A | Przyczepa |
| jedenaście | 15A | Układ zapłonowy silnika |
| jedenaście | 15A | Poduszka powietrzna SRS |
| 12 | 10 A | Kontrola jasności oświetlenia |
| 13 | 15A | Pompa paliwowa |
| czternaście | 10 A | Wycieraczka i spryskiwacz tylnej szyby |
| piętnaście | 30A | Wycieraczka i spryskiwacz przedniej szyby |
| szesnaście | 20A | Światło hamowania |
| 17 | 15A | Klimatyzator |
| 18 | 15A | Światło cofania |
| 18 | 15A | Regulator prędkości |
| 18 | 15A | Kontrola ABS |
| dziewiętnaście | 20A | Odmrażacz wycieraczek |
| dziewiętnaście | 20A | Światło aktywności sportowej |
| dziewiętnaście | 20A | Lampka ładowania |
| dwadzieścia | 20A | Gniazdo akcesoriów |
| dwadzieścia | 20A | Ogrzewanie siedzenia |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2005, 2006)
| Nie. | Natężenie w amperach | Obwód |
|---|---|---|
| jeden | 20A | Wentylator chłodnicy (główny) (bez turbodoładowania) |
| jeden | 30A | Wentylator chłodnicy (główny) (Turbo) |
| 2 | 20A | Wentylator chłodnicy (sub) (bez turbo) |
| 2 | 30A | Wentylator chłodnicy (Sub) (Turbo) |
| 3 | 30A | Silnik ABS |
| 4 | 20A | Odmgławiacz tylnej szyby |
| pięć | 15A | Światła awaryjne |
| pięć | 15A | klakson |
| 6 | 15A | Metr |
| 6 | 15A | Lampka ostrzegawcza systemu poduszek powietrznych SRS |
| 7 | 10 A | Automatyczna jednostka sterująca skrzynią biegów |
| 7 | 10 A | JEDNOSTKA ABS |
| osiem | 10 A | Alternator |
| dziewięć | 15A | Reflektor (prawa strona) |
| dziesięć | 15A | Reflektor (lewa strona) |
| jedenaście | 20A | Przełącznik światła |
| 12 | 15A | Zegar |
| 12 | 15A | Wewnętrzne światło |
