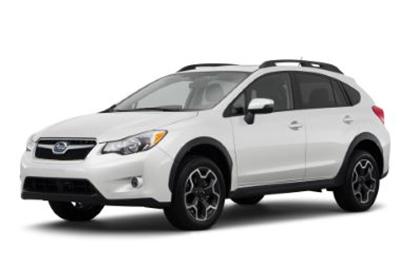

W tym artykule przyjrzymy się pierwszej generacji Subaru XV Crosstrek, produkowanej od 2011 do 2017 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Subaru XV Crosstrek 2011, 2012, 2013, 2014, 2015, 2016 i 2017 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i dowiedz się o przyporządkowaniu każdego bezpiecznika (rozmieszczenie bezpieczników).
Contents
Układ bezpieczników Subaru Crosstrek / XV 2011-2017
Bezpieczniki zapalniczki (gniazdo) Subaru XV Crosstrek to bezpieczniki nr 13 (gniazdo akcesoriów – konsola środkowa, AC 110 V – jeśli jest zainstalowane) i nr 20 (gniazdo zasilania akcesoriów – tablica rozdzielcza) w skrzynce bezpieczników tablicy rozdzielczej .
Lokalizacja skrzynki bezpieczników
Panel
Skrzynka bezpieczników znajduje się w desce rozdzielczej za osłoną po stronie kierowcy.
Komora silnika
Schematy skrzynek bezpieczników
Reklamy reklamowe
2011, 2012, 2013, 2014, 2015
Panel
Przyporządkowanie bezpieczników do tablicy rozdzielczej (2011-2015)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| jeden | 20A | Złącze zaczepu przyczepy |
| 2 | Pusty | |
| 3 | 15A | Zamek od drzwi |
| 4 | 10 A | Przekaźnik odmrażania przedniej wycieraczki |
| pięć | 10 A | Licznik kombinowany, Zegar |
| 6 | 7,5A | Zdalnie sterowane lusterka, przekaźnik ogrzewania fotela |
| 7 | 15A | Licznik kombinowany, Jednostka zintegrowana |
| osiem | 15A | Światło hamowania |
| dziewięć | 15A | Odmrażacz przedniej wycieraczki |
| dziesięć | 7,5A | Zasilanie (bateria) |
| jedenaście | 7,5A | Miga jednostka |
| 12 | 15A | ECU skrzyni biegów, ECU silnika, zintegrowany ECU |
| 13 | 20A | Gniazdo zasilania akcesoriów (konsola środkowa), AC 110 V (jeśli jest zainstalowane) |
| czternaście | 15A | Światło postojowe, światło tylne, światło tylne kombinowane |
| piętnaście | 10 A | Światło bagażu, zegar |
| szesnaście | 7,5A | Oświetlenie |
| 17 | 15A | Podgrzewane siedzenia |
| 18 | 10 A | Światło cofania |
| dziewiętnaście | 7,5A | (Zapasowy) |
| dwadzieścia | 10 A | Gniazdko do podłączenia akcesoriów (tablica rozdzielcza) |
| 21 | 7,5A | Przekaźnik rozrusznika |
| 22 | 10 A | Klimatyzacja, cewka przekaźnika odmgławiacza tylnej szyby |
| 23 | Pusty | |
| 24 | 10 A | Jednostka audio, zegar |
| 25 | 15A | System poduszek powietrznych SRS |
| 26 | 7,5A | Przekaźnik okna zasilania, przekaźnik głównego wentylatora chłodnicy |
| 27 | 15A | Miłośnik |
| 28 | 15A | Miłośnik |
| 29 | 15A | Światło mgły |
| trzydzieści | Pusty | |
| 31 | 7,5A | Automatyczna klimatyzacja, Zintegrowana jednostka |
| 32 | 7,5A | Przełącznik sprzęgła, jednostka sterująca blokady kierownicy |
| 33 | 7,5A | Jednostka sterująca dynamiką pojazdu |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2011-2015)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| jeden | 30A | Jednostka ABS, jednostka sterująca dynamiką pojazdu |
| 2 | 25A | Wentylator główny (wentylator chłodzący) |
| 3 | 25A | Wentylator dodatkowy (wentylator chłodzący) |
| 4 | Pusty | |
| pięć | Pusty | |
| 6 | 30A | Reflektor (światła mijania) |
| 7 | 15A | Reflektor (światła drogowe) |
| osiem | 20A | Utworzyć kopię zapasową |
| dziewięć | 15A | trąbić |
| dziesięć | 25A | Odmgławiacz tylnej szyby, podgrzewane lusterko |
| jedenaście | 15A | Pompa paliwowa |
| 12 | 20A | Automatyczna jednostka sterująca skrzynią biegów |
| 13 | 7,5A | Jednostka sterująca silnika |
| czternaście | 15A | Kierunkowskazy i światła awaryjne |
| piętnaście | 15A | Przekaźnik ogonowy i świetlny |
| szesnaście | 7,5A | Alternator |
| 17 | Pusty | |
| 18 | Pusty | |
| dziewiętnaście | 15A | Reflektor (światło mijania – prawy) |
| dwadzieścia | 15A | Reflektor (światła mijania – lewy) |
2016, 2017
Reklamy reklamowe
Panel
Przypisanie bezpieczników na tablicy rozdzielczej (2016, 2017)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| jeden | 20A | Złącze zaczepu przyczepy |
| 2 | 15A | – |
| 3 | 15A | Zamek od drzwi |
| 4 | 10 A | Przekaźnik odmrażania przedniej wycieraczki |
| pięć | 10 A | Licznik kombinowany, Zegar |
| 6 | 7,5A | Zdalnie sterowane lusterka, przekaźnik ogrzewania fotela |
| 7 | 15A | Licznik kombinowany, Jednostka zintegrowana |
| osiem | 10 A | Światło hamowania |
| dziewięć | 15A | Odmrażacz przedniej wycieraczki |
| dziesięć | 7,5A | Zasilanie (bateria) |
| jedenaście | 7,5A | Miga jednostka |
| 12 | 15A | ECU skrzyni biegów, ECU silnika, zintegrowany ECU |
| 13 | 20A | Gniazdo zasilania akcesoriów (konsola środkowa), AC 110 V (jeśli jest zainstalowane) |
| czternaście | 15A | Światło postojowe, światło tylne, światło tylne kombinowane |
| piętnaście | 10 A | Światło bagażu, zegar |
| szesnaście | 7,5A | Oświetlenie |
| 17 | 15A | Podgrzewane siedzenia |
| 18 | 10 A | Światło cofania |
| dziewiętnaście | 7,5A | Przekaźnik okna zasilania, przekaźnik głównego wentylatora chłodnicy |
| dwadzieścia | 10 A | Gniazdko do podłączenia akcesoriów (tablica rozdzielcza) |
| 21 | 10 A | Przekaźnik rozrusznika |
| 22 | 7,5A | Klimatyzacja, cewka przekaźnika odmgławiacza tylnej szyby |
| 23 | Pusty | |
| 24 | 10 A | Jednostka audio, zegar |
| 25 | 15A | System poduszek powietrznych SRS |
| 26 | Pusty | |
| 27 | 15A | Miłośnik |
| 28 | 15A | Miłośnik |
| 29 | 15A | Światło mgły |
| trzydzieści | Pusty | |
| 31 | 7,5A | Automatyczna klimatyzacja, Zintegrowana jednostka |
| 32 | 7,5A | Przełącznik sprzęgła, jednostka sterująca blokady kierownicy |
| 33 | 7,5A | Jednostka sterująca dynamiką pojazdu |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2016, 2017)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| jeden | 30A | Jednostka ABS, jednostka sterująca dynamiką pojazdu |
| 2 | 25A | Wentylator główny (wentylator chłodzący) |
| 3 | 25A | Wentylator dodatkowy (wentylator chłodzący) |
| 4 | Pusty | |
| pięć | Pusty | |
| 6 | 30A | Reflektor (światła mijania) |
| 7 | 15A | Reflektor (światła drogowe) |
| osiem | 20A | Utworzyć kopię zapasową |
| dziewięć | 15A | trąbić |
| dziesięć | 25A | Odmgławiacz tylnej szyby, podgrzewane lusterko |
| jedenaście | 15A | Pompa paliwowa |
| 12 | 20A | Jednostka sterująca bezstopniową skrzynią biegów |
| 13 | 7,5A | Jednostka sterująca silnika |
| czternaście | 15A | Kierunkowskazy i światła awaryjne |
| piętnaście | 15A | Przekaźnik ogonowy i świetlny |
| szesnaście | 7,5A | Alternator |
| 17 | Pusty | |
| 18 | 10 A | Telematyka |
| dziewiętnaście | 15A | Reflektor (światło mijania – prawy) |
| dwadzieścia | 15A | Reflektor (światła mijania – lewy) |
