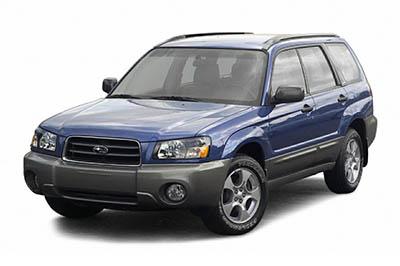

W tym artykule rozważymy drugą generację Subaru Forester (SG), wyprodukowaną w latach 2003-2008. Tutaj znajdziesz schematy skrzynek bezpieczników Subaru Forester 2003, 2004, 2005, 2006, 2007 i 2008 , uzyskaj informacje o umiejscowienie paneli bezpieczników wewnątrz samochodu i poznaj przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników).
Contents
Układ bezpieczników Subaru Forester 2003-2008
Bezpieczniki do zapalniczki (gniazdo zasilania) Subaru Forester to bezpiecznik nr 4 (zapalniczka) i nr 23 (2003) lub nr 19 (2005-2008) (gniazdo – ładowanie) w skrzynce bezpieczników w desce rozdzielczej .
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Skrzynka bezpieczników znajduje się za pokrywą po lewej stronie kierownicy.
Komora silnika
Schematy skrzynek bezpieczników
Reklamy reklamowe
2003
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2003)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| jeden | 15A | Wentylator nagrzewnicy |
| 2 | 15A | Wentylator nagrzewnicy |
| 3 | 15A | Elektryczne blokowanie drzwi, zdalny dostęp bezkluczykowy |
| 4 | 20A | Zapalniczka, Zdalnie sterowane lusterka |
| pięć | 10 A | Światło tylne, światło postojowe |
| 6 | 15A | Poduszka powietrzna SRS |
| 7 | 15A | Światło mgły |
| osiem | 20A | Elektrozawór ABS |
| dziewięć | 15A | Radio |
| dziesięć | Pusty | |
| jedenaście | 15A | Układ zapłonowy silnika, poduszka powietrzna SRS, układ sterowania AT |
| 12 | 10 A | Kontrola jasności oświetlenia |
| 13 | 10 A | Miernik kombinowany, lampa SRS |
| czternaście | 10 A | Wycieraczka i spryskiwacz tylnej szyby |
| piętnaście | 30A | Wycieraczka i spryskiwacz przedniej szyby |
| szesnaście | 20A | Światło hamowania |
| 17 | 15A | Klimatyzator |
| 18 | 15A | Światło cofania, tempomat |
| dziewiętnaście | 20A | Odmgławiacz lusterek zewnętrznych |
| dwadzieścia | Pusty | |
| 21 | Pusty | |
| 22 | 10 A | Zapłon ABS |
| 23 | 20A | Gniazdo zasilania (ładunek), podgrzewane siedzenie |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2003)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| jeden | 20A | Wentylator chłodnicy (główny) |
| 2 | 20A | Wentylator chłodnicy (Sub) |
| 3 | 30A | Silnik ABS |
| 4 | 20A | Odmgławiacz tylnej szyby |
| pięć | 15A | Światła awaryjne, klakson |
| 6 | 15A | Klapki na oczy |
| 7 | 10 A | Automatyczna jednostka sterująca skrzynią biegów |
| osiem | 10 A | Alternator |
| dziewięć | 15A | Reflektor (prawa strona) |
| dziesięć | 15A | Reflektor (lewa strona) |
| jedenaście | 20A | Przełącznik światła |
| 12 | 15A | Zegar, oświetlenie wnętrza |
2005
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2005)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| jeden | 15A | Wentylator nagrzewnicy |
| 2 | 15A | Wentylator nagrzewnicy |
| 3 | 15A | Elektryczne blokowanie drzwi, zdalny dostęp bezkluczykowy |
| 4 | 15A | Zapalniczka, Zdalnie sterowane lusterka |
| pięć | 10 A | Światło tylne, światło postojowe |
| 6 | 15A | Poduszka powietrzna SRS |
| 7 | 15A | Światło mgły |
| osiem | 30A | ABS, system kontroli dynamiki pojazdu (tylko modele z systemem kontroli dynamiki pojazdu) |
| dziewięć | 15A | Radio |
| dziesięć | Pusty | |
| jedenaście | 15A | Układ zapłonowy silnika, poduszka powietrzna SRS, układ sterowania AT |
| 12 | 10 A | Kontrola jasności oświetlenia |
| 13 | 20A | Odmrażacz wycieraczek, Odmrażacz lusterka zewnętrznego |
| czternaście | 10 A | Metr |
| piętnaście | 30A | Wycieraczka i spryskiwacz przedniej szyby |
| szesnaście | 20A | Światło hamowania |
| 17 | 15A | Klimatyzator |
| 18 | 15A | Światło cofania, tempomat |
| dziewiętnaście | 15A | Gniazdo zasilania (ładunek) |
| dwadzieścia | 10 A | Wycieraczka i spryskiwacz tylnej szyby |
| 21 | 15A | Cewka zapłonowa (tylko model bez turbodoładowania) |
| 22 | 15A | Ogrzewanie siedzenia |
| 23 | Pusty |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2005)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| jeden | 30A | Wentylator chłodnicy (główny) |
| 2 | 30A | Wentylator chłodnicy (Sub) |
| 3 | 50A | System kontroli dynamiki pojazdu (tylko modele z systemem kontroli dynamiki pojazdu) |
| 3 | 30A | Czujnik silnika (tylko modele bez turbodoładowania) |
| 4 | 30A | Silnik ABS |
| pięć | 20A | Odmgławiacz tylnej szyby |
| 6 | 15A | Światła awaryjne Klakson |
| 7 | 15A | Klapki na oczy |
| osiem | 10 A | Automatyczna jednostka sterująca skrzynią biegów |
| dziewięć | 10 A | Alternator |
| dziesięć | 15A | Reflektor (prawa strona) |
| jedenaście | 15A | Reflektor (lewa strona) |
| 12 | 20A | Przełącznik światła |
| 13 | 15A | Zegar, oświetlenie wnętrza |
2007
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2007)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| jeden | 15A | Wentylator nagrzewnicy |
| 2 | 15A | Wentylator nagrzewnicy |
| 3 | 15A | Elektryczne blokowanie drzwi, zdalny dostęp bezkluczykowy |
| 4 | 15A | Zapalniczka, Zdalnie sterowane lusterka |
| pięć | 10 A | Światło tylne, światło postojowe |
| 6 | 15A | Poduszka powietrzna SRS |
| 7 | 15A | Światło mgły |
| osiem | 30A | ABS, system kontroli dynamiki pojazdu (tylko modele z systemem kontroli dynamiki pojazdu) |
| dziewięć | 15A | Radio |
| dziesięć | Pusty | |
| jedenaście | 15A | Układ zapłonowy silnika, poduszka powietrzna SRS, układ sterowania AT |
| 12 | 10 A | Kontrola jasności oświetlenia |
| 13 | 20A | Odmrażacz wycieraczek, Odmrażacz lusterka zewnętrznego |
| czternaście | 10 A | Metr |
| piętnaście | 30A | Wycieraczka i spryskiwacz przedniej szyby |
| szesnaście | 20A | Światło hamowania |
| 17 | 15A | Klimatyzator |
| 18 | 15A | Światło cofania, tempomat |
| dziewiętnaście | 15A | Gniazdo zasilania (ładunek) |
| dwadzieścia | 10 A | Wycieraczka i spryskiwacz tylnej szyby |
| 21 | 15A | Cewka zapłonowa (tylko model bez turbodoładowania) |
| 22 | 15A | Ogrzewanie siedzenia |
| 23 | Pusty |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2007)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| jeden | 30A | Wentylator chłodnicy (główny) |
| 2 | 30A | Wentylator chłodnicy (Sub) |
| 3 | 30A | Silnik ABS |
| 4 | 30A | Czujnik silnika (tylko modele bez turbodoładowania) |
| pięć | 20A | Odmgławiacz tylnej szyby |
| 6 | 15A | Światła awaryjne, klakson |
| 7 | 15A | Klapki na oczy |
| osiem | 10 A | Automatyczna jednostka sterująca skrzynią biegów |
| dziewięć | 10 A | Alternator |
| dziesięć | 15A | Reflektor (prawa strona) |
| jedenaście | 15A | Reflektor (lewa strona) |
| 12 | 20A | Przełącznik światła |
| 13 | 15A | Zegar, oświetlenie wnętrza |
| czternaście | 10 A | Zawór kombinowany powietrza wtórnego (tylko modele Turbo) |
2008
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2008)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| jeden | 15A | Wentylator nagrzewnicy |
| 2 | 15A | Wentylator nagrzewnicy |
| 3 | 15A | Elektryczne blokowanie drzwi, zdalny dostęp bezkluczykowy |
| 4 | 15A | Zapalniczka, Zdalnie sterowane lusterka |
| pięć | 10 A | Światło tylne, światło postojowe |
| 6 | 15A | Poduszka powietrzna SRS |
| 7 | 15A | Światło mgły |
| osiem | 30A | ABS, system kontroli dynamiki pojazdu (tylko modele z systemem kontroli dynamiki pojazdu) |
| dziewięć | 15A | Radio |
| dziesięć | Pusty | |
| jedenaście | 15A | Układ zapłonowy silnika, poduszka powietrzna SRS, układ sterowania AT |
| 12 | 10 A | Kontrola jasności oświetlenia |
| 13 | 20A | Odmrażacz wycieraczek, Odmrażacz lusterka zewnętrznego |
| czternaście | 10 A | Metr |
| piętnaście | 30A | Wycieraczka i spryskiwacz przedniej szyby |
| szesnaście | 20A | Światło hamowania |
| 17 | 15A | Klimatyzator |
| 18 | 15A | Światło cofania, tempomat |
| dziewiętnaście | 15A | Gniazdo zasilania (ładunek) |
| dwadzieścia | 10 A | Wycieraczka i spryskiwacz tylnej szyby |
| 21 | 15A | Cewka zapłonowa (tylko model bez turbodoładowania) |
| 22 | 15A | Ogrzewanie siedzenia |
| 23 | Pusty |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2008)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| jeden | 30A | Wentylator chłodnicy (główny) |
| 2 | 30A | Wentylator chłodnicy (pod) |
| 3 | 50A | System kontroli dynamiki pojazdu (tylko modele z systemem kontroli dynamiki pojazdu) |
| 3 | 30A | Silnik ABS |
| 4 | 30A | Czujnik silnika (tylko modele bez turbodoładowania) |
| pięć | 20A | Odmgławiacz tylnej szyby |
| 6 | 15A | Światła awaryjne, klakson |
| 7 | 15A | Klapki na oczy |
| osiem | 10 A | Automatyczna jednostka sterująca skrzynią biegów |
| dziewięć | 10 A | Alternator |
| dziesięć | 15A | Reflektor (prawa strona) |
| jedenaście | 15A | Reflektor (lewa strona) |
| 12 | 20A | Przełącznik światła |
| 13 | 15A | Zegar, oświetlenie wnętrza |
| czternaście | 10 A | Zawór kombinowany powietrza wtórnego (tylko modele turbo) |
