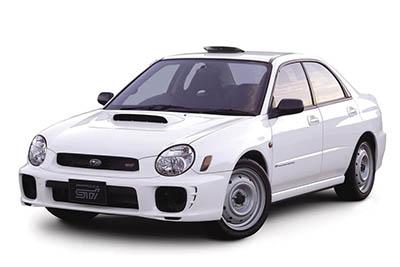

W tym artykule rozważymy Subaru Impreza drugiej generacji (GD, GG), produkowane od 2000 do 2007 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Subaru Impreza 2001, 2002, 2003, 2004, 2005, 2006 i 2007 , Uzyskaj informacje o lokalizacji paneli bezpieczników w samochodzie i przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników).
Contents
Układ bezpieczników Subaru Impreza 2001-2007
Bezpieczniki do zapalniczki (gniazda zasilania) Subaru Impreza to bezpieczniki nr 4 (przednie gniazdo zasilania akcesoriów, zapalniczka), nr 19 (2001: tylne gniazdo zasilania akcesoriów) i nr 23 (2003-2007: akcesoria gniazdo zasilania – cargo) w skrzynce bezpieczników w desce rozdzielczej.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Skrzynka bezpieczników znajduje się za pokrywą po lewej stronie kierownicy.
Komora silnika
2001-2005
2006-2007
Schematy skrzynek bezpieczników
Reklamy reklamowe
2001
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2001)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| jeden | 15A | Wentylator nagrzewnicy |
| 2 | 15A | Wentylator nagrzewnicy |
| 3 | Pusty | |
| 4 | 20A | Gniazdko na akcesoria przednie, Zapalniczka, Zdalnie sterowane lusterka |
| pięć | 10 A | Światło tylne, światło postojowe |
| 6 | 15A | Poduszka powietrzna SRS |
| 7 | 15A | Światło mgły |
| osiem | 20A | Elektrozawór ABS |
| dziewięć | 15A | Radio, zegar |
| dziesięć | Pusty | |
| jedenaście | 15A | Układ zapłonowy silnika, poduszka powietrzna SRS |
| 12 | 10 A | Kontrola jasności oświetlenia |
| 13 | Pusty | |
| czternaście | 15A | AT blokada zmiany biegów, sterowanie ABS, tempomat |
| piętnaście | 20A | Wycieraczka i spryskiwacz przedniej szyby, Wycieraczka i spryskiwacz tylnej szyby |
| szesnaście | 20A | Światło hamowania |
| 17 | 15A | Klimatyzator |
| 18 | 15A | Światło cofania, wskaźnik, lampka ostrzegawcza systemu poduszek powietrznych SRS |
| dziewiętnaście | 20A | Tylne gniazdo zasilania akcesoriów, ogrzewanie siedzenia |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2001)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| dwadzieścia | 20A | Wentylator chłodnicy (główny) |
| 21 | 20A | Wentylator chłodnicy (Sub) |
| 22 | 20A | Odmgławiacz tylnej szyby |
| 23 | 15A | Światła awaryjne, klakson |
| 24 | 15A | Elektryczne blokowanie drzwi |
| 25 | 10 A | Automatyczna jednostka sterująca skrzynią biegów |
| 26 | 10 A | Alternator |
| 27 | 15A | Reflektor (prawa strona) |
| 28 | 15A | Reflektor (lewa strona) |
| 29 | 20A | Przełącznik światła |
| trzydzieści | 15A | Zegar, oświetlenie wnętrza |
2002
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2002)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| jeden | 15A | Wentylator nagrzewnicy |
| 2 | 15A | Wentylator nagrzewnicy |
| 3 | 15A | Elektryczne zamki do drzwi, dostęp bezkluczykowy |
| 4 | 20A | Zapalniczka, Zdalnie sterowane lusterka |
| pięć | 10 A | Światło tylne, światło postojowe |
| 6 | 15A | Poduszka powietrzna SRS |
| 7 | 15A | Światło mgły |
| osiem | 20A | Elektrozawór ABS |
| dziewięć | 15A | Radio |
| dziesięć | Pusty | |
| jedenaście | 15A | Układ zapłonowy silnika, poduszka powietrzna SRS, układ sterowania AT |
| 12 | 10 A | Kontrola jasności oświetlenia |
| 13 | 10 A | Miernik kombinowany, lampa SRS |
| czternaście | 10 A | Wycieraczka i spryskiwacz tylnej szyby |
| piętnaście | 30A | Wycieraczka i spryskiwacz przedniej szyby |
| szesnaście | 20A | Światło hamowania |
| 17 | 15A | Klimatyzator |
| 18 | 15A | Światło cofania, tempomat |
| dziewiętnaście | 20A | Podgrzewane lusterko wsteczne |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2002)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| A | Gniazdo FWD (z wyjątkiem modelu Turbo) | |
| b | Topliwy zleceniodawca | |
| jeden | 20A | Wentylator chłodnicy (główny) |
| 2 | 20A | Wentylator chłodnicy (Sub) |
| 3 | 30A | Silnik ABS |
| 4 | 20A | Odmgławiacz tylnej szyby |
| pięć | 15A | Światła awaryjne, klakson |
| 6 | 15A | Klapki na oczy |
| 7 | 10 A | Automatyczna jednostka sterująca skrzynią biegów |
| osiem | 10 A | Alternator |
| dziewięć | 15A | Reflektor (prawa strona) |
| dziesięć | 15A | Reflektor (lewa strona) |
| jedenaście | 20A | Przełącznik światła |
| 12 | 15A | Zegar, oświetlenie wnętrza |
2003, 2004
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2003, 2004)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| jeden | 15A | Wentylator nagrzewnicy |
| 2 | 15A | Wentylator nagrzewnicy |
| 3 | 15A | Elektryczne blokowanie drzwi, zdalny dostęp bezkluczykowy |
| 4 | 20A | Zapalniczka, Zdalnie sterowane lusterka |
| pięć | 10 A | Światło tylne, światło postojowe |
| 6 | 15A | Poduszka powietrzna SRS |
| 7 | 15A | Światło mgły |
| osiem | 20A | Elektrozawór ABS |
| dziewięć | 15A | Radio |
| dziesięć | Pusty | |
| jedenaście | 15A | Układ zapłonowy silnika, poduszka powietrzna SRS, układ sterowania AT |
| 12 | 10 A | Kontrola jasności oświetlenia |
| 13 | 10 A | Miernik kombinowany, lampa SRS |
| czternaście | 10 A | Wycieraczka i spryskiwacz tylnej szyby |
| piętnaście | 30A | Wycieraczka i spryskiwacz przedniej szyby |
| szesnaście | 20A | Światło hamowania |
| 17 | 15A | Klimatyzator |
| 18 | 15A | Światło cofania, tempomat |
| dziewiętnaście | 20A | Podgrzewane lusterko wsteczne |
| dwadzieścia | Pusty | |
| 21 | Pusty | |
| 22 | 10 A | Zapłon ABS |
| 23 | 20A | Gniazdo zasilania akcesoriów (cargo) |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2003, 2004)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| A | Gniazdo FWD (z wyjątkiem modelu Turbo) | |
| b | Topliwy zleceniodawca | |
| jeden | 20A | Wentylator chłodnicy (główny) |
| 2 | 20A | Wentylator chłodnicy (Sub) |
| 3 | 30A | Silnik ABS |
| 4 | 20A | Odmgławiacz tylnej szyby |
| pięć | 15A | Światła awaryjne, klakson |
| 6 | 15A | Klapki na oczy |
| 7 | 10 A | Automatyczna jednostka sterująca skrzynią biegów |
| osiem | 10 A | Alternator |
| dziewięć | 15A | Reflektor (prawa strona) |
| dziesięć | 15A | Reflektor (lewa strona) |
| jedenaście | 20A | Przełącznik światła |
| 12 | 15A | Zegar, oświetlenie wnętrza |
2005
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2005)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| jeden | 15A | Wentylator nagrzewnicy |
| 2 | 15A | Wentylator nagrzewnicy |
| 3 | 15A | Elektryczne blokowanie drzwi, zdalny dostęp bezkluczykowy |
| 4 | 20A | Zapalniczka, Zdalnie sterowane lusterka |
| pięć | 10 A | Światło tylne, światło postojowe |
| 6 | 15A | Poduszka powietrzna SRS |
| 7 | 15A | Światło mgły |
| osiem | 20A | Elektrozawór ABS |
| dziewięć | 15A | Radio |
| dziesięć | Pusty | |
| jedenaście | 15A | Układ zapłonowy silnika, poduszka powietrzna SRS, układ sterowania AT |
| 12 | 10 A | Kontrola jasności oświetlenia |
| 13 | 10 A | Miernik kombinowany, lampa SRS |
| czternaście | 10 A | Wycieraczka i spryskiwacz tylnej szyby |
| piętnaście | 30A | Wycieraczka i spryskiwacz przedniej szyby |
| szesnaście | 20A | Światło hamowania |
| 17 | 15A | Klimatyzator |
| 18 | 15A | Światło cofania, tempomat |
| dziewiętnaście | 20A | Podgrzewane lusterko wsteczne |
| dwadzieścia | Pusty | |
| 21 | Pusty | |
| 22 | 10 A | Zapłon ABS |
| 23 | 20A | Gniazdo zasilania akcesoriów (cargo) |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2005)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| A | Gniazdo FWD (z wyjątkiem modelu Turbo) | |
| b | Topliwy zleceniodawca | |
| C | Czujnik silnika (modele bez turbosprężarki) | |
| jeden | 20A | Wentylator chłodnicy (główny) |
| 2 | 20A | Wentylator chłodnicy (Sub) |
| 3 | 30A | Silnik ABS |
| 4 | 20A | Odmgławiacz tylnej szyby |
| pięć | 15A | Światła awaryjne, klakson |
| 6 | 15A | Klapki na oczy |
| 7 | 10 A | Automatyczna jednostka sterująca skrzynią biegów |
| osiem | 10 A | Alternator |
| dziewięć | 15A | Reflektor (prawa strona) |
| dziesięć | 15A | Reflektor (lewa strona) |
| jedenaście | 20A | Przełącznik światła |
| 12 | 15A | Zegar, oświetlenie wnętrza |
2006
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2006)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| jeden | 15A | Wentylator nagrzewnicy |
| 2 | 15A | Wentylator nagrzewnicy |
| 3 | 15A | Elektryczne blokowanie drzwi, zdalny dostęp bezkluczykowy |
| 4 | 20A | Zapalniczka, Zdalnie sterowane lusterka |
| pięć | 10 A | Światło tylne, światło postojowe |
| 6 | 15A | Poduszka powietrzna SRS |
| 7 | 15A | Światło mgły |
| osiem | 20A | Elektrozawór ABS |
| dziewięć | 15A | Radio |
| dziesięć | Pusty | |
| jedenaście | 15A | Układ zapłonowy silnika, poduszka powietrzna SRS, układ sterowania AT |
| 12 | 10 A | Kontrola jasności oświetlenia |
| 13 | 10 A | Miernik kombinowany, lampa SRS |
| czternaście | 10 A | Wycieraczka i spryskiwacz tylnej szyby |
| piętnaście | 30A | Wycieraczka i spryskiwacz przedniej szyby |
| szesnaście | 20A | Światło hamowania |
| 17 | 15A | Klimatyzator |
| 18 | 15A | Światło cofania, tempomat |
| dziewiętnaście | 20A | Podgrzewane lusterko wsteczne |
| dwadzieścia | Pusty | |
| 21 | 15A | Cewka zapłonowa (tylko model bez turbodoładowania) |
| 22 | 10 A | Zapłon ABS |
| 23 | 20A | Gniazdko zasilania akcesoriów (cargo), podgrzewanie fotela |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2006)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| A | Gniazdo FWD (modele AT z wyjątkiem Turbo) | |
| b | Topliwy zleceniodawca | |
| C | Czujnik silnika (modele bez turbosprężarki) | |
| jeden | 20A | Wentylator chłodnicy (główny) |
| 2 | 20A | Wentylator chłodnicy (Sub) |
| 3 | 30A | Silnik ABS |
| 4 | 20A | Odmgławiacz tylnej szyby |
| pięć | 15A | Światła awaryjne, klakson |
| 6 | 15A | Klapki na oczy |
| 7 | 10 A | Automatyczna jednostka sterująca skrzynią biegów |
| osiem | 10 A | Alternator |
| dziewięć | 15A | Reflektor (prawa strona) |
| dziesięć | 15A | Reflektor (lewa strona) |
| jedenaście | 20A | Przełącznik światła |
| 12 | 20A | Zegar, oświetlenie wnętrza |
| 13 | 10 A | Zawór kombinowany powietrza wtórnego (tylko modele Turbo) |
2007
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2007)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| jeden | 15A | Wentylator nagrzewnicy |
| 2 | 15A | Wentylator nagrzewnicy |
| 3 | 15A | Elektryczne blokowanie drzwi, zdalny dostęp bezkluczykowy |
| 4 | 20A | Gniazdo zasilania (przód), Zdalnie sterowane lusterka |
| pięć | 10 A | Światło tylne, światło postojowe |
| 6 | 15A | Poduszka powietrzna SRS |
| 7 | 15A | Światło mgły |
| osiem | 20A | Elektrozawór ABS |
| dziewięć | 15A | Radio |
| dziesięć | Pusty | |
| jedenaście | 15A | Układ zapłonowy silnika, poduszka powietrzna SRS, układ sterowania AT |
| 12 | 10 A | Kontrola jasności oświetlenia |
| 13 | 10 A | Miernik kombinowany, lampa SRS |
| czternaście | 10 A | Wycieraczka i spryskiwacz tylnej szyby |
| piętnaście | 30A | Wycieraczka i spryskiwacz przedniej szyby |
| szesnaście | 20A | Światło hamowania |
| 17 | 15A | Klimatyzator |
| 18 | 15A | Światło cofania, tempomat |
| dziewiętnaście | 20A | Podgrzewane lusterko wsteczne |
| dwadzieścia | Pusty | |
| 21 | 15A | Cewka zapłonowa (tylko modele bez turbodoładowania) |
| 22 | Pusty | |
| 23 | 20A | Gniazdko zasilania akcesoriów (ładunek), podgrzewanie foteli |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2007)
| Nie. | Natężenie w amperach | Obwód |
|---|---|---|
| ZA | Gniazdo FWD (modele AT z wyjątkiem Turbo) | |
| b | Topliwy zleceniodawca | |
| robić | Czujnik silnika (modele bez turbosprężarki) | |
| jeden | 20A | Wentylator chłodnicy (główny) |
| 2 | 20A | Wentylator chłodnicy (Sub) |
| 3 | 30A | Silnik ABS |
| 4 | 20A | Odmgławiacz tylnej szyby |
| pięć | 15A | Światła awaryjne, klakson |
| 6 | 15A | Klapki na oczy |
| 7 | 10 A | Automatyczna jednostka sterująca skrzynią biegów |
| osiem | 10 A | Alternator |
| dziewięć | 15A | Reflektor (prawa strona) |
| dziesięć | 15A | Reflektor (lewa strona) |
| jedenaście | 20A | Przełącznik światła |
| 12 | 20A | Zegar, oświetlenie wnętrza |
| 13 | 10 A | Zawór kombinowany powietrza wtórnego (tylko modele Turbo) |
