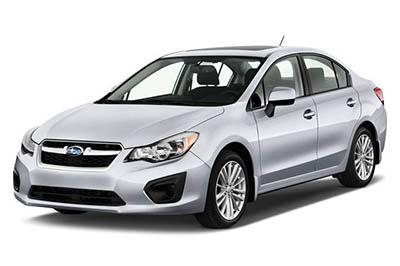

W tym artykule rozważamy czwartą generację Subaru Imprezy (GJ, GP, VA), produkowanej w latach 2011-2016. Tutaj znajdziesz schematy skrzynek bezpieczników Subaru Impreza 2012, 2013, 2014, 2015 i 2016 , uzyskasz informacje na temat rozmieszczenie paneli bezpieczników wewnątrz samochodu i poznaj przeznaczenie każdego bezpiecznika (rozmieszczenie bezpieczników).
Contents
Układ bezpieczników Subaru Impreza 2012-2016
Bezpieczniki zapalniczki (gniazda zasilania) Subaru Impreza to bezpieczniki nr 13 (gniazdo zasilania konsoli środkowej / 110VAC – jeśli jest zainstalowane) i nr 20 (wyjście panelu sterowania) tablica przyrządów) w skrzynce bezpieczników tablicy rozdzielczej.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Skrzynka bezpieczników znajduje się za pokrywą po lewej stronie kierownicy.
Komora silnika
Schematy skrzynek bezpieczników
2012
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2012)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| jeden | 20A | |
| 2 | Pusty | |
| 3 | 15A | Zamek od drzwi |
| 4 | 10 A | Przekaźnik odmrażania przedniej wycieraczki |
| pięć | 10 A | Licznik kombinowany, Zegar |
| 6 | 7,5A | Zdalnie sterowane lusterka, przekaźnik ogrzewania fotela |
| 7 | 15A | Licznik kombinowany, Jednostka zintegrowana |
| osiem | 20A | Światło hamowania |
| dziewięć | 15A | Odmrażacz przedniej wycieraczki |
| dziesięć | 7,5A | Zasilanie (bateria) |
| jedenaście | 7,5A | Miga jednostka |
| 12 | 15A | ECU skrzyni biegów, ECU silnika, zintegrowany ECU |
| 13 | 10 A | Gniazdo zasilania akcesoriów (konsola środkowa) |
| 13 | (15A) | AC110V (jeśli jest zainstalowany) |
| czternaście | 15A | Światło postojowe, światło tylne, światło tylne kombinowane |
| piętnaście | 10 A | Światło bagażu, zegar |
| szesnaście | 7,5A | Oświetlenie |
| 17 | 15A | Podgrzewane siedzenia |
| 18 | 10 A | Światło cofania |
| dziewiętnaście | 7,5A | (Zapasowy) |
| dwadzieścia | 10 A | Gniazdko do podłączenia akcesoriów (tablica rozdzielcza) |
| 21 | 7,5A | Przekaźnik rozrusznika |
| 22 | 10 A | Klimatyzacja, cewka przekaźnika odmgławiacza tylnej szyby |
| 23 | Pusty | |
| 24 | 15A | Jednostka audio, zegar |
| 25 | 15A | System poduszek powietrznych SRS |
| 26 | 7,5A | Przekaźnik okna zasilania, przekaźnik głównego wentylatora chłodnicy |
| 27 | 15A | Miłośnik |
| 28 | 15A | Miłośnik |
| 29 | 15A | Światło mgły |
| trzydzieści | Pusty | |
| 31 | 7,5A | Automatyczna klimatyzacja, Zintegrowana jednostka |
| 32 | 15A | Przełącznik sprzęgła |
| 33 | 7,5A | Jednostka sterująca dynamiką pojazdu |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2012)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| A | Topliwy zleceniodawca | |
| jeden | 30A | Jednostka ABS, jednostka sterująca dynamiką pojazdu |
| 2 | 25A | Wentylator główny (wentylator chłodzący) |
| 3 | 25A | Wentylator dodatkowy (wentylator chłodzący) |
| 4 | Pusty | |
| pięć | Pusty | |
| 6 | 30A | Reflektor (światła mijania) |
| 7 | 15A | Reflektor (światła drogowe) |
| osiem | 20A | Utworzyć kopię zapasową |
| dziewięć | 15A | trąbić |
| dziesięć | 25A | Odmgławiacz tylnej szyby, podgrzewane lusterko |
| jedenaście | 15A | Pompa paliwowa |
| 12 | 20A | Automatyczna jednostka sterująca skrzynią biegów |
| 13 | 7,5A | Jednostka sterująca silnika |
| czternaście | 15A | Kierunkowskazy i światła awaryjne |
| piętnaście | 15A | Przekaźnik ogonowy i świetlny |
| szesnaście | 7,5A | Alternator |
| 17 | Pusty | |
| 18 | Pusty | |
| dziewiętnaście | 15A | Reflektor (światła mijania – prawa strona) |
| dwadzieścia | 15A | Reflektor (światła mijania – lewy) |
2013, 2014, 2015
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2013, 2014, 2015)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| jeden | 20A | Złącze zaczepu przyczepy |
| 2 | Pusty | |
| 3 | 15A | Zamek od drzwi |
| 4 | 10 A | Przekaźnik odmrażania przedniej wycieraczki |
| pięć | 10 A | Licznik kombinowany, Zegar |
| 6 | 7,5A | Zdalnie sterowane lusterka, przekaźnik ogrzewania fotela |
| 7 | 15A | Licznik kombinowany, Jednostka zintegrowana |
| osiem | 15A | Światło hamowania |
| dziewięć | 15A | Odmrażacz przedniej wycieraczki |
| dziesięć | 7,5A | Zasilanie (bateria) |
| jedenaście | 7,5A | Miga jednostka |
| 12 | 15A | ECU skrzyni biegów, ECU silnika, zintegrowany ECU |
| 13 | 20A | Gniazdo zasilania akcesoriów (konsola środkowa), AC110V (jeśli jest zainstalowane) |
| czternaście | 15A | Światło postojowe, światło tylne, światło tylne kombinowane |
| piętnaście | 10 A | Światło bagażu, zegar |
| szesnaście | 7,5A | Oświetlenie |
| 17 | 15A | Podgrzewane siedzenia |
| 18 | 10 A | Światło cofania |
| dziewiętnaście | 7,5A | (Zapasowy) |
| dwadzieścia | 10 A | Gniazdko do podłączenia akcesoriów (tablica rozdzielcza) |
| 21 | 7,5A | Przekaźnik rozrusznika |
| 22 | 10 A | Klimatyzacja, cewka przekaźnika odmgławiacza tylnej szyby |
| 23 | Pusty | |
| 24 | 10 A | Jednostka audio, zegar |
| 25 | 15A | System poduszek powietrznych SRS |
| 26 | 7,5A | Przekaźnik okna zasilania, przekaźnik głównego wentylatora chłodnicy |
| 27 | 15A | Miłośnik |
| 28 | 15A | Miłośnik |
| 29 | 15A | Światło mgły |
| trzydzieści | Pusty | |
| 31 | 7,5A | Automatyczna klimatyzacja, Zintegrowana jednostka |
| 32 | 7,5A | Przełącznik sprzęgła, jednostka sterująca blokady kierownicy |
| 33 | 7,5A | Jednostka sterująca dynamiką pojazdu |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2013, 2014, 2015)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| A | Topliwy zleceniodawca | |
| jeden | 30A | Jednostka ABS, jednostka sterująca dynamiką pojazdu |
| 2 | 25A | Wentylator główny (wentylator chłodzący) |
| 3 | 25A | Wentylator dodatkowy (wentylator chłodzący) |
| 4 | Pusty | |
| pięć | Pusty | |
| 6 | 30A | Reflektor (światła mijania) |
| 7 | 15A | Reflektor (światła drogowe) |
| osiem | 20A | Utworzyć kopię zapasową |
| dziewięć | 15A | trąbić |
| dziesięć | 25A | Odmgławiacz tylnej szyby, podgrzewane lusterko |
| jedenaście | 15A | Pompa paliwowa |
| 12 | 20A | Automatyczna jednostka sterująca skrzynią biegów |
| 13 | 7,5A | Jednostka sterująca silnika |
| czternaście | 15A | Kierunkowskazy i światła awaryjne |
| piętnaście | 15A | Przekaźnik ogonowy i świetlny |
| szesnaście | 7,5A | Alternator |
| 17 | Pusty | |
| 18 | Pusty | |
| dziewiętnaście | 15A | Reflektor (światła mijania – prawa strona) |
| dwadzieścia | 15A | Reflektor (światła mijania – lewy) |
2016
Panel
Reklamy reklamowe
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2016)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| jeden | 20A | Złącze zaczepu przyczepy |
| 2 | 15A | – |
| 3 | 15A | Zamek od drzwi |
| 4 | 10 A | Przekaźnik odmrażania przedniej wycieraczki |
| pięć | 10 A | Licznik kombinowany, Zegar |
| 6 | 7,5A | Zdalnie sterowane lusterka, przekaźnik ogrzewania fotela |
| 7 | 15A | Licznik kombinowany, Jednostka zintegrowana |
| osiem | 10 A | Światło hamowania |
| dziewięć | 15A | Odmrażacz przedniej wycieraczki |
| dziesięć | 7,5A | Zasilanie (bateria) |
| jedenaście | 7,5A | Miga jednostka |
| 12 | 15A | ECU skrzyni biegów, ECU silnika, zintegrowany ECU |
| 13 | 20A | Gniazdo zasilania akcesoriów (konsola środkowa), AC110V (jeśli jest zainstalowane) |
| czternaście | 15A | Światło postojowe, światło tylne, światło tylne kombinowane |
| piętnaście | 10 A | Zegar lampy bagażowej |
| szesnaście | 7,5A | Oświetlenie |
| 17 | 15A | Podgrzewane siedzenia |
| 18 | 10 A | Światło cofania |
| dziewiętnaście | 7,5A | Przekaźnik okna zasilania, przekaźnik głównego wentylatora chłodnicy |
| dwadzieścia | 10 A | Gniazdko do podłączenia akcesoriów (tablica rozdzielcza) |
| 21 | 10 A | Przekaźnik rozrusznika |
| 22 | 7,5A | Klimatyzacja, cewka przekaźnika odmgławiacza tylnej szyby |
| 23 | Pusty | |
| 24 | 10 A | Jednostka audio, zegar |
| 25 | 15A | System poduszek powietrznych SRS |
| 26 | Pusty | |
| 27 | 15A | Miłośnik |
| 28 | 15A | Miłośnik |
| 29 | 15A | Światło mgły |
| trzydzieści | Pusty | |
| 31 | 7,5A | Automatyczna klimatyzacja, Zintegrowana jednostka |
| 32 | 7,5A | Przełącznik sprzęgła, jednostka sterująca blokady kierownicy |
| 33 | 7,5A | Jednostka sterująca dynamiką pojazdu |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2016)
| Nie. | Natężenie w amperach | Okrążenie |
|---|---|---|
| A | Topliwy zleceniodawca | |
| jeden | 30A | Jednostka ABS, jednostka sterująca dynamiką pojazdu |
| 2 | 25A | Wentylator główny (wentylator chłodzący) |
| 3 | 25A | Wentylator dodatkowy (wentylator chłodzący) |
| 4 | Pusty | |
| pięć | Pusty | |
| 6 | 30A | Reflektor (światła mijania) |
| 7 | 15A | Reflektor (światła drogowe) |
| osiem | 20A | Utworzyć kopię zapasową |
| dziewięć | 15A | klakson |
| dziesięć | 25A | Odmgławiacz tylnej szyby, podgrzewane lusterko |
| jedenaście | 15A | Pompa paliwowa |
| 12 | 20A | Automatyczna jednostka sterująca skrzynią biegów |
| 13 | 7,5A | Jednostka sterująca silnika |
| czternaście | 15A | Kierunkowskazy i światła awaryjne |
| piętnaście | 15A | Przekaźnik ogonowy i świetlny |
| szesnaście | 7,5A | Alternator |
| 17 | Pusty | |
| 18 | Pusty | |
| dziewiętnaście | 15A | Reflektor (światła mijania – prawa strona) |
| dwadzieścia | 15A | Reflektor (światła mijania – lewy) |
