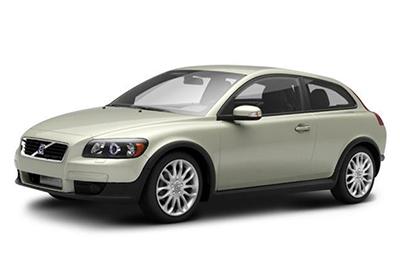

Kompaktowy sedan klasy premium Volvo C30 był produkowany od 2006 do 2013 roku. W tym artykule znajdziesz schematy skrzynek bezpieczników Volvo C30 2007, 2008, 2009, 2010, 2011, 2012 i 2013 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i dowiedz się o przeznaczeniu każdego bezpiecznika (rozmieszczenie bezpieczników).
Contents
Układ bezpieczników Volvo C30 2007-2013
Bezpiecznik zapalniczki (gniazdo zasilania) Volvo C30 to bezpiecznik 45 w skrzynce bezpieczników w przedziale pasażerskim.
Lokalizacja skrzynki bezpieczników
Komora silnika
Przedział pasażerski
Skrzynka bezpieczników znajduje się pod schowkiem.
Schematy skrzynek bezpieczników
2008
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2008)
| Nie. | Opis | Wzmacniacz |
|---|---|---|
| jeden | Wentylator chłodnicy | 50A |
| 2 | Wspomaganie kierownicy (nie silnik 1.6 I) | 80A |
| 3 | Zasilanie skrzynki bezpieczników w przedziale pasażerskim | 60A |
| 4 | Zasilanie skrzynki bezpieczników w przedziale pasażerskim | 60A |
| pięć | Element klimatyzacji, grzałka dodatkowa PTC (opcja) | 80A |
| 6 | Świece żarowe (4 cyl. Diesel) | 60A |
| 6 | Świece żarowe (5 cyl. Diesel) | 70A |
| 7 | Pompy ABS | 30A |
| osiem | Zawory ABS | 20A |
| dziewięć | Funkcje silnika | 30A |
| dziesięć | Fan | 40A |
| jedenaście | Spryskiwacze reflektorów | 20A |
| 12 | Zasilanie podgrzewanej tylnej szyby | 30A |
| 13 | Przekaźnik rozrusznika | 30A |
| czternaście | Okablowanie przyczepy | 40A |
| piętnaście | rezerwować | – |
| szesnaście | Moc systemu informacyjno-rozrywkowego | 30A |
| 17 | Wycieraczki | 30A |
| 18 | Zasilanie skrzynki bezpieczników w przedziale pasażerskim | 40A |
| dziewiętnaście | rezerwować | – |
| dwadzieścia | trąbić | 15A |
| 21 | Dodatkowa nagrzewnica paliwa, nagrzewnica kabiny pasażerskiej | 20A |
| 22 | rezerwować | – |
| 23 | Moduł sterujący silnika ECM (5 cyl. Benzyna), skrzynia biegów (TCM) | 10 A |
| 24 | Podgrzewany filtr paliwa, łapacz oleju elementu PTC (5 cyl. Diesel) | 20A |
| 25 | rezerwować | – |
| 26 | Stacyjka | 15A |
| 27 | Sprężarka klimatyzacji | 10 A |
| 28 | rezerwować | – |
| 29 | Przednie światło przeciwmgielne | 15A |
| trzydzieści | Moduł sterujący silnika ECM (1.6 I benzyna, 2.0 I diesel) | 3A |
| 31 | Regulator napięcia, alternator 4-cylindrowy | 10 A |
| 32 | Wtryskiwacze (5 cyl. Benzyna), sonda lambda (4 cyl. Benzyna), chłodnica powietrza doładowującego (4 cyl. Diesel), czujnik masowego przepływu powietrza i sterowanie turbosprężarką (5 cyl. Diesel) | 10 A |
| 33 | Sonda lambda i pompa próżniowa (5 cyl. Benzyna), moduł sterowania silnikiem (5 cyl. Diesel), podgrzewacz filtra oleju napędowego (4 cyl. Diesel) | 20A |
| 34 | Cewki zapłonowe (benzyna), wtryskiwacze (1,6 I benzyna), pompa paliwa (4 cyl. Diesel), presostat, klimatyzacja (5 cyl.), świece żarowe i kontrola emisji EGR (5 cyl. Diesel) | 10 A |
| 35 | Czujniki silnika zaworów, cewki przekaźnika, elementu PTC klimatyzacji, łapacza oleju (5 cyl. benzyna), modułu sterującego silnikiem ECM (5 cyl. Diesel), kanister (benzyna), wtryskiwacze (1,8/2,0 I benzyna, masowy przepływ powietrza MAF czujnik (benzyna 5 cyl., diesel 4 cyl.), sterowanie turbosprężarką (4 cyl. diesel), presostat wspomagania kierownicy (benzyna 1.6 I), kontrola emisji EGR (4 cyl. diesel) | 15A |
| 36 | Moduł sterujący silnika ECM (nie 5 cyl. Diesel), czujnik położenia pedału przyspieszenia, sonda lambda (5 cyl. Diesel) | 10 A |
- Bezpieczniki 19 do 36 są typu „Mini Fuse”.
- Bezpieczniki od 7 do 18 są typu „JCASE” i należy je wymienić w autoryzowanej stacji obsługi Volvo.
- Bezpieczniki od 1 do 6 są typu „Midi Fuse” i mogą być wymieniane wyłącznie w autoryzowanej stacji obsługi Volvo.
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2008)
| Nie. | Opis | Wzmacniacz |
|---|---|---|
| 37 | rezerwować | – |
| 38 | rezerwować | – |
| 39 | rezerwować | – |
| 40 | rezerwować | – |
| 41 | rezerwować | – |
| 42 | rezerwować | – |
| 43 | Telefon, system audio, RTI (opcja) | 15A |
| 44 | System SRS, moduł sterujący silnika ECM (5 cyl.) | 10 A |
| 45 | Gniazdko elektryczne | 15A |
| 46 | Oświetlenie wnętrza, schowka i uprzejmości | 5A |
| 47 | Oświetlenie wewnętrzne | 5A |
| 48 | Spryskiwacz szyby przedniej szyby tylnej | 15A |
| 49 | System SRS | 10 A |
| pięćdziesiąt | rezerwować | – |
| 51 | Dodatkowe ogrzewanie kabiny pasażerskiej, przekaźnik filtra paliwa, ogrzewanie. | 10 A |
| 52 | Moduł kontroli skrzyni biegów (TCM), system ABS | 5A |
| 53 | Wspomaganie kierownicy | 10 A |
| 54 | Wspomaganie parkowania, Bi-Xenon (opcja) | 10 A |
| 55 | Moduł sterowania bezkluczykowego | 20A |
| 56 | Moduł zdalnego sterowania, moduł sterowania syreną | 10 A |
| 57 | Złącze łącza danych (DLC), włącznik świateł hamowania | 15A |
| 58 | Światło drogowe prawe, cewka przekaźnika dodatkowego światła | 5A |
| 59 | Lewe światła drogowe | 5A |
| 60 | Podgrzewany fotel (po stronie kierowcy) | 15A |
| 61 | Podgrzewany fotel (strona pasażera) | 15A |
| 62 | Szyberdach | 20A |
| 63 | rezerwować | – |
| 64 | RTI (opcjonalnie) | 5A |
| 65 | System informacyjno-rozrywkowy | 5A |
| 66 | Moduł sterujący systemu informacyjno-rozrywkowego (ICM), klimatyzacja | 10 A |
| 67 | rezerwować | – |
| 68 | Regulator prędkości | 5A |
| 69 | Klimatyzacja, czujnik deszczu, przycisk BLIS | 5A |
| 70 | rezerwować | – |
| 71 | rezerwować | – |
| 72 | rezerwować | – |
| 73 | Szyberdach, górna konsola oświetlenia wewnętrznego (OHC), przypomnienie o pasach bezpieczeństwa tylnego, automatycznie przyciemniane lusterko | 5A |
| 74 | Przekaźnik pompy paliwa | 15A |
| 75 | rezerwować | – |
| 76 | rezerwować | – |
| 77 | rezerwować | – |
| 78 | rezerwować | – |
| 79 | Światło cofania | 5A |
| 80 | rezerwować | – |
| 81 | rezerwować | – |
| 82 | Zasilanie przy przednich prawych drzwiach | 25A |
| 83 | Zasilanie przy przednich lewych drzwiach | 25A |
| 84 | Fotel pasażera sterowany elektrycznie | 25A |
| 85 | Fotel kierowcy z regulacją elektryczną | 25A |
| 86 | Oświetlenie wnętrza, oświetlenie przestrzeni ładunkowej, elektryczne fotele, wskaźnik poziomu paliwa (1.8F) | 5A |
2009, 2010
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2009, 2010)
| Nie. | Opis | Wzmacniacz |
|---|---|---|
| jeden. | Wentylator chłodziwa (chłodnica) | 50A |
| 2. | Wspomaganie kierownicy | 80A |
| 3. | Zasilanie skrzynki bezpieczników w przedziale pasażerskim | 60A |
| 4. | Zasilanie skrzynki bezpieczników w przedziale pasażerskim | 60A |
| pięć. | Element, jednostka klimatyczna | 80A |
| 6. | Nieczynny | |
| 7. | Pompy ABS | 30A |
| osiem. | Zawory ABS | 20A |
| dziewięć. | Funkcje silnika | 30A |
| dziesięć. | Wentylator systemu klimatyzacji | 40A |
| jedenaście. | Spryskiwacze reflektorów | 20A |
| 12. | Zasilanie ogrzewanej tylnej szyby | 30A |
| 13. | Przekaźnik rozrusznika | 30A |
| czternaście. | Złącze przyczepy (akcesoria) | 40A |
| piętnaście. | Nieczynny | |
| szesnaście. | Zasilanie systemu audio | 30A |
| 17. | Wycieraczki | 30A |
| 18. | Zasilanie skrzynki bezpieczników w przedziale pasażerskim | 40A |
| dziewiętnaście. | Nieczynny | |
| dwadzieścia. | trąbić | 15A |
| 21. | Nieczynny | |
| 22. | Nieczynny | |
| 23. | Moduł sterujący silnika (ECM) / Moduł sterujący skrzyni biegów (TCM) | 10 A |
| 24. | Nieczynny | |
| 25. | Nieczynny | |
| 26. | Stacyjka | 15A |
| 27. | Sprężarka klimatyzacji | 10 A |
| 28. | Nieczynny | |
| 29. | Przednie światła przeciwmgielne (opcja) | 15A |
| trzydzieści. | Nieczynny | |
| 31. | Nieczynny | |
| 32. | Wtryskiwacze paliwa | 10 A |
| 33. | Podgrzewany czujnik tlenu, pompa próżniowa | 20A |
| 34. | Cewki zapłonowe, czujnik ciśnienia klimatyzatora | 10 A |
| 35. | Zawory czujników silnika, przekaźnik klimatyzacji, cewka przekaźnika, pułapka oleju elementu PTC, wkład, miernik masy powietrza | 15A |
| 36. | Moduł sterujący silnika (ECM), czujnik przepustnicy | 10 A |
- Bezpieczniki od 1 do 18 to przekaźniki/wyłączniki automatyczne i powinny być usuwane lub wymieniane wyłącznie przez autoryzowanego technika Volvo.
- Bezpieczniki 19-36 można w razie potrzeby wymienić w dowolnym momencie.
Przedział pasażerski
Reklamy reklamowe
Przydział bezpieczników w przedziale pasażerskim (2009, 2010)
| Nie. | Opis | Wzmacniacz |
|---|---|---|
| 37. | Nieczynny | |
| 38. | Nieczynny | |
| 39. | Nieczynny | |
| 40. | Nieczynny | |
| 41. | Nieczynny | |
| 42. | Nieczynny | |
| 43. | System audio, system nawigacji Volvo (opcja) | 15A |
| 44. | Dodatkowy system przytrzymujący (SRS), moduł sterujący silnika | 10 A |
| 45. | Gniazdo 12 V na tylnym siedzeniu | 15A |
| 46. | Oświetlenie – schowek, deska rozdzielcza i nóżki | 5A |
| 47. | Oświetlenie wewnętrzne | 5A |
| 48. | Wycieraczka / spryskiwacz tylnej klapy | 15A |
| 49. | Dodatkowy system przytrzymujący (SRS), czujnik masy pasażera (OWS) | 10 A |
| pięćdziesiąt. | Nieczynny | |
| 51. | Przekaźnik filtra paliwa | 10 A |
| 52. | Moduł kontroli skrzyni biegów (TCM), ABS | 5A |
| 53. | Wspomaganie kierownicy | 10 A |
| 54. | Wspomaganie parkowania (opcja) Reflektory bi-ksenonowe® (opcja) | 10 A |
| 55. | Nieczynny | |
| 56. | Moduł zdalnego sterowania systemu nawigacji Volvo (opcja), moduł sterowania syreną alarmową | 10 A |
| 57. | Gniazdo diagnostyki pokładowej, włącznik świateł hamowania | 15A |
| 58. | Prawe światło drogowe, przekaźnik świateł pomocniczych | 7,5A |
| 59. | Lewa wiązka główna | 7,5A |
| 60. | Podgrzewany fotel kierowcy (opcja) | 15A |
| 61. | Podgrzewany fotel pasażera (opcja) | 15A |
| 62. | Szyberdach (opcja) | 20A |
| 63. | Nieczynny | |
| 64. | System audio, system nawigacji Volvo (opcja) | 5A |
| 65. | System nagłośnieniowy | 5A |
| 66. | Moduł sterowania systemem audio (ICM), system klimatyzacji | 10 A |
| 67. | Nieczynny | |
| 68. | Regulator prędkości | 5A |
| 69. | Klimatyzacja, czujnik deszczu (opcja), przycisk BUS (opcja) | 5A |
| 70. | Nieczynny | |
| 71. | Nieczynny | |
| 72. | Nieczynny | |
| 73. | Szyberdach, przednie światło sufitowe, automatycznie przyciemniane lusterko wsteczne, (opcja) przypomnienie o zapięciu pasów bezpieczeństwa | 5A |
| 74. | Przekaźnik pompy paliwa | 15A |
| 75. | Nieczynny | |
| 76. | Nieczynny | |
| 77. | Nieczynny | |
| 78. | Nieczynny | |
| 79. | Światła cofania | 5A |
| 80. | Nieczynny | |
| 81. | Nieczynny | 20A |
| 82. | Elektryczna szyba – przednie drzwi pasażera | 25A |
| 83. | Elektryczne zamki do szyb i drzwi – przednie drzwi po stronie kierowcy | 25A |
| 84. | Elektryczny fotel pasażera | 25A |
| 85. | Fotel kierowcy z regulacją elektryczną | 25A |
| 86. | Przekaźnik oświetlenia wnętrza, oświetlenie przestrzeni ładunkowej, fotele elektryczne | 5A |
2011, 2012, 2013
Reklamy reklamowe
Komora silnika
Rozmieszczenie bezpieczników w komorze silnika (2011, 2012, 2013)
| Nie. | Opis | Wzmacniacz |
|---|---|---|
| jeden. | Wentylator chłodziwa (chłodnica) | 50A |
| 2. | Wspomaganie kierownicy | 80A |
| 3. | Zasilanie skrzynki bezpieczników w przedziale pasażerskim | 60A |
| 4. | Zasilanie skrzynki bezpieczników w przedziale pasażerskim | 60A |
| pięć. | Element, jednostka klimatyczna | 80A |
| 6. | Nieczynny | |
| 7. | Pompy ABS | 30A |
| osiem. | Zawory ABS | 20A |
| dziewięć. | Funkcje silnika | 30A |
| dziesięć. | Wentylator systemu klimatyzacji | 40A |
| jedenaście. | Spryskiwacze reflektorów | 20A |
| 12. | Zasilanie ogrzewanej tylnej szyby | 30A |
| 13. | Przekaźnik rozrusznika | 30A |
| czternaście. | Złącze przyczepy (akcesoria) | 40A |
| piętnaście. | Nieczynny | |
| szesnaście. | Zasilanie systemu audio | 30A |
| 17. | Wycieraczki | 30A |
| 18. | Zasilanie skrzynki bezpieczników w przedziale pasażerskim | 40A |
| dziewiętnaście. | Nieczynny | |
| dwadzieścia. | trąbić | 15A |
| 21. | Nieczynny | |
| 22. | Nieczynny | |
| 23. | Moduł sterujący silnika (ECM) / Moduł sterujący skrzyni biegów (TCM) | 10 A |
| 24. | Nieczynny | |
| 25. | Nieczynny | |
| 26. | Stacyjka | 15A |
| 27. | Sprężarka klimatyzacji | 10 A |
| 28. | Nieczynny | |
| 29. | Przednie światła przeciwmgielne (opcja) | 15A |
| trzydzieści. | Nieczynny | |
| 31. | Nieczynny | |
| 32. | Wtryskiwacze paliwa | 10 A |
| 33. | Podgrzewany czujnik tlenu, pompa próżniowa | 20A |
| 34. | Cewki zapłonowe, czujnik ciśnienia klimatyzatora | 10 A |
| 35. | Zawory czujników silnika, przekaźnik klimatyzacji, cewka przekaźnika, pułapka oleju elementu PTC, wkład, miernik masy powietrza | 15A |
| 36. | Moduł sterujący silnika (ECM), czujnik przepustnicy | 10 A |
- Bezpieczniki od 1 do 18 to przekaźniki/wyłączniki automatyczne i powinny być usuwane lub wymieniane wyłącznie przez autoryzowanego technika Volvo.
- Bezpieczniki 19-36 można w razie potrzeby wymienić w dowolnym momencie.
Przedział pasażerski
Reklamy reklamowe
Przydział bezpieczników w przedziale pasażerskim (2011, 2012, 2013)
| Nie. | Opis | Wzmacniacz |
|---|---|---|
| – | Bezpiecznik 37-42, nieużywany | – |
| 43. | System audio, Bluetooth, system nawigacji Volvo (opcja) | 15A |
| 44. | Dodatkowy system przytrzymujący (SRS), moduł sterujący silnika | 10 A |
| 45. | Gniazdo 12 V na tylnym siedzeniu | 15A |
| 46. | Oświetlenie – schowek, deska rozdzielcza i nóżki | 5A |
| 47. | Oświetlenie wewnętrzne | 5A |
| 48. | Wycieraczka / spryskiwacz tylnej klapy | 15A |
| 49. | Dodatkowy system przytrzymujący (SRS), czujnik masy pasażera (OWS) | 10 A |
| pięćdziesiąt. | Nieczynny | |
| 51. | Przekaźnik filtra paliwa | 10 A |
| 52. | Moduł kontroli skrzyni biegów (TCM), ABS | 5A |
| 53. | Wspomaganie kierownicy | 10 A |
| 54. | Asystent parkowania (opcja), aktywne światła zakrętowe (opcja) | 10 A |
| 55. | Nieczynny | |
| 56. | Moduł zdalnego sterowania systemu nawigacji Volvo, moduł sterowania syreną alarmową | 10 A |
| 57. | Gniazdo diagnostyki pokładowej, włącznik świateł hamowania | 15A |
| 58. | Prawe światło drogowe, przekaźnik świateł pomocniczych | 7,5A |
| 59. | Lewa wiązka główna | 7,5A |
| 60. | Podgrzewany fotel kierowcy (opcja) | 15A |
| 61. | Podgrzewany fotel pasażera (opcja) | 15A |
| 62. | Szyberdach (opcja) | 20A |
| 63. | Nieczynny | |
| 64. | Radio satelitarne Sirius (opcja En) | 5A |
| 65. | System nagłośnieniowy | 5A |
| 66. | Moduł sterowania systemem audio (ICM), system klimatyzacji | 10 A |
| 67. | Nieczynny | |
| 68. | Regulator prędkości | 5A |
| 69. | Klimatyzacja, czujnik deszczu (opcja), przycisk BUS (opcja) | 5A |
| 70. | Nieczynny | |
| 71. | Nieczynny | |
| 72. | Nieczynny | |
| 73. | Szyberdach, przednie światło sufitowe, automatycznie ściemniające się lusterko wsteczne (opcja), przypomnienie o zapięciu pasów bezpieczeństwa | 5A |
| 74. | Przekaźnik pompy paliwa | 15A |
| 75. | Nieczynny | |
| 76. | Nieczynny | |
| 77. | Nieczynny | |
| 78. | Nieczynny | |
| 79. | Światła cofania | 5A |
| 80. | Nieczynny | |
| 81. | Nieczynny | 20A |
| 82. | Elektryczna szyba – przednie drzwi pasażera | 25A |
| 83. | Elektryczne zamki do szyb i drzwi – przednie drzwi po stronie kierowcy | 25A |
| 84. | Elektryczny fotel pasażera | 25A |
| 85. | Fotel kierowcy z regulacją elektryczną | 25A |
| 86. | Przekaźnik oświetlenia wnętrza, oświetlenie przestrzeni ładunkowej, fotele elektryczne | 5A |
