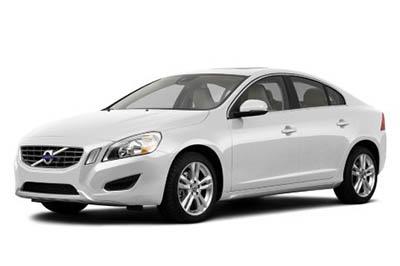

W tym artykule rozważymy drugą generację Volvo S60 przed liftingiem, wyprodukowaną w latach 2010-2014. Tutaj znajdziesz schematy skrzynek bezpieczników Volvo S60 2011, 2012, 2013 i 2014 , uzyskasz informacje o lokalizacji bezpiecznika panele wewnątrz auta i dowiedz się o przyporządkowaniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Układ bezpieczników Volvo S60 2011-2014
Bezpieczniki zapalniczki samochodowej (gniazdo) w Volvo S60 to bezpiecznik nr 22 (gniazda 12 V) w skrzynce bezpieczników „A” pod schowkiem, a bezpiecznik nr 7 (gniazdo tylne 12 V) w bezpieczniku w schowek w bagażniku.
Lokalizacja skrzynki bezpieczników
1) pod schowkiem na rękawiczki
Skrzynka bezpieczników znajduje się pod skórą.
2) Komora silnika
3) bagażnik
Znajduje się za tapicerką po lewej stronie bagażnika.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2011
Komora silnika
Przydział bezpieczników w komorze silnika (2011)
| Nie. | Funkcja | Wzmacniacz |
|---|---|---|
| jeden | Wyłącznik obwodu | pięćdziesiąt |
| 2 | Wyłącznik obwodu | pięćdziesiąt |
| 3 | Wyłącznik obwodu | 60 |
| 4 | Wyłącznik obwodu | 60 |
| pięć | Wyłącznik obwodu | 60 |
| 6 | – | |
| 7 | – | |
| osiem | Spryskiwacz reflektorów (opcja) | dwadzieścia |
| dziewięć | Wycieraczki | trzydzieści |
| dziesięć | ||
| jedenaście | Wentylator systemu klimatyzacji | 40 |
| 12 | ||
| 13 | Pompy ABS | 40 |
| czternaście | Zawory ABS | dwadzieścia |
| piętnaście | ||
| szesnaście | Reflektory Active Flex — poziomowanie reflektorów (opcja) | dziesięć |
| 17 | Centralny moduł elektryczny | dwadzieścia |
| 18 | Zasilanie ABS 15 | pięć |
| dziewiętnaście | Siła sterująca zależna od prędkości (opcja) | pięć |
| dwadzieścia | Moduł sterujący silnika (ECM), skrzynia biegów, SRS | dziesięć |
| 21 | Podgrzewane dysze płynu do spryskiwaczy (opcja) | dziesięć |
| 22 | Pompa próżniowa I5T | pięć |
| 23 | Panel oświetleniowy | pięć |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Przekaźnik – zespół komory silnika | pięć |
| 28 | Światła pomocnicze (opcja) | dwadzieścia |
| 29 | trąbić | piętnaście |
| trzydzieści | Moduł sterujący silnika (ECM) | dziesięć |
| 31 | Moduł sterujący – automatyczna skrzynia biegów | piętnaście |
| 32 | Sprężarka klimatyzacji | piętnaście |
| 33 | Przekaźnik cewki | pięć |
| 34 | Przekaźnik rozrusznika | trzydzieści |
| 35 | Cewki zapłonowe | dwadzieścia |
| 36 | Moduł sterujący silnika (ECM), przepustnica | dziesięć |
| 37 | ||
| 38 | Zawory silnika | dziesięć |
| 39 | EVAP/podgrzewany czujnik tlenu/wtrysk paliwa | piętnaście |
| 40 | ||
| 41 | Wykrywanie wycieku paliwa | pięć |
| 42 | ||
| 43 | Miłośnik | 80 |
| 44 | Elektrohydrauliczne wspomaganie kierownicy | 100 |
Bezpieczniki 16 – 33 i 35 – 41 można w razie potrzeby wymienić w dowolnym momencie.
Bezpieczniki 1-15, 34 i 42-44 są przekaźnikami/wyłącznikami automatycznymi i powinny być usuwane lub wymieniane wyłącznie przez przeszkolonego i wykwalifikowanego technika Volvo.
Bezpieczniki 1-15, 34 i 42-44 są przekaźnikami/wyłącznikami automatycznymi i powinny być usuwane lub wymieniane wyłącznie przez przeszkolonego i wykwalifikowanego technika Volvo.
Reklamy reklamowe
Pod schowkiem na rękawiczki (skrzynka bezpieczników A)
Rozmieszczenie bezpieczników pod schowkiem na rękawiczki (skrzynka bezpieczników A – 2011)
| Nie. | Funkcja | A |
|---|---|---|
| jeden | Wyłącznik automatyczny – system informacyjno-rozrywkowy | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| pięć | ||
| 6 | Napęd bezkluczykowy (opcja) (klamki drzwi) | pięć |
| 7 | ||
| osiem | Sterowanie drzwiami kierowcy | dwadzieścia |
| dziewięć | Sterowanie drzwiami pasażera z przodu | dwadzieścia |
| dziesięć | Sterowanie w prawych tylnych drzwiach pasażera | dwadzieścia |
| jedenaście | Sterowanie w lewych tylnych drzwiach pasażera | dwadzieścia |
| 12 | Napęd bezkluczykowy (opcja) | 7,5 |
| 13 | Elektrycznie regulowany fotel kierowcy (opcja) | dwadzieścia |
| czternaście | Elektrycznie sterowany fotel pasażera z przodu (opcja) | dwadzieścia |
| piętnaście | Składane tylne zagłówki | piętnaście |
| szesnaście | Moduł sterowania systemem informacyjno-rozrywkowym | pięć |
| 17 | System informacyjno-rozrywkowy, wyświetlacz systemu nawigacji (opcja) | dziesięć |
| 18 | System informacyjno-rozrywkowy | piętnaście |
| dziewiętnaście | Zestaw głośnomówiący Bluetooth | pięć |
| dwadzieścia | ||
| 21 | Elektrycznie sterowany szyberdach (opcja), oświetlenie zewnętrzne, czujnik systemu klimatyzacji | pięć |
| 22 | Gniazda 12 V | piętnaście |
| 23 | Podgrzewany fotel pasażera z przodu (opcja) | piętnaście |
| 24 | Podgrzewany fotel kierowcy (opcja) | piętnaście |
| 25 | ||
| 26 | Podgrzewany tylny fotel pasażera (prawy) (opcja) | piętnaście |
| 27 | Podgrzewany tylny fotel pasażera (lewy) (opcja) | piętnaście |
| 28 | Wspomaganie parkowania (opcja), system nawigacji Volvo (opcja), kamera wspomagania parkowania (opcja) | pięć |
| 29 | Moduł sterujący napędu na wszystkie koła (opcja) | pięć |
| trzydzieści | Aktywny system podwozia (opcja) | dziesięć |
Pod schowkiem na rękawiczki (skrzynka bezpieczników B)
Rozmieszczenie bezpieczników pod schowkiem na rękawiczki (skrzynka bezpieczników B – 2011)
| Nie. | Funkcja | Wzmacniacz |
|---|---|---|
| jeden | ||
| 2 | ||
| 3 | Przednie oświetlenie sufitowe, fotel(e) elektryczne (opcja) | 7,5 |
| 4 | Wyświetlanie informacji na desce rozdzielczej | pięć |
| pięć | Adaptacyjny tempomat / ostrzeżenie o kolizji (opcja) | dziesięć |
| 6 | Oświetlenie zewnętrzne, czujnik deszczu (opcja) | 7,5 |
| 7 | Moduł kierownicy | 7,5 |
| osiem | Tylny centralny zamek i klapka wlewu paliwa | dziesięć |
| dziewięć | Podkładki | piętnaście |
| dziesięć | Wycieraczki szyby samochodowej | piętnaście |
| jedenaście | Odblokowanie bagażnika | dziesięć |
| 12 | – | |
| 13 | Pompa paliwowa | dwadzieścia |
| czternaście | Odbiornik zdalnego sterowania, alarm, system klimatyzacji | pięć |
| piętnaście | Blokada kierownicy | piętnaście |
| szesnaście | Alarm, pokładowy system diagnostyczny | pięć |
| 17 | – | |
| 18 | System poduszek powietrznych, system wagi pasażera | dziesięć |
| dziewiętnaście | Przedni radar adaptacyjnego tempomatu (opcja) | pięć |
| dwadzieścia | Pedał przyspieszenia, elektryczne lusterka, podgrzewane tylne siedzenia (opcja) | 7,5 |
| 21 | System informacyjno-rozrywkowy, CD i radio | piętnaście |
| 22 | Światła stopu | pięć |
| 23 | Elektrycznie sterowany szyberdach (opcja) | dwadzieścia |
| 24 | Immobilizer | pięć |
Strefa ładowania
Rozmieszczenie bezpieczników w obszarze załadunku
| Nie. | Funkcja | Wzmacniacz |
|---|---|---|
| jeden | Elektryczny hamulec postojowy (lewa strona) | trzydzieści |
| 2 | Elektryczny hamulec postojowy (prawa strona) | trzydzieści |
| 3 | Podgrzewana tylna szyba | trzydzieści |
| 4 | Gniazdo przyczepy 2 (opcja) | piętnaście |
| pięć | – | |
| 6 | ||
| 7 | Tylne gniazdo 12 V | piętnaście |
| osiem | – | – |
| dziewięć | – | – |
| dziesięć | – | – |
| jedenaście | Gniazdo przyczepy 1 (opcja) | 40 |
| 12 | – | – |
2012
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2012)
| Nie. | Funkcja | Wzmacniacz |
|---|---|---|
| jeden | Wyłącznik obwodu | pięćdziesiąt |
| 2 | Wyłącznik obwodu | pięćdziesiąt |
| 3 | Wyłącznik obwodu | 60 |
| 4 | Wyłącznik obwodu | 60 |
| pięć | Wyłącznik obwodu | 60 |
| 6 | – | |
| 7 | – | |
| osiem | Spryskiwacz reflektorów (opcja) | dwadzieścia |
| dziewięć | Wycieraczki | trzydzieści |
| dziesięć | – | |
| jedenaście | Wentylator systemu klimatyzacji | 40 |
| 12 | – | |
| 13 | Pompy ABS | 40 |
| czternaście | Zawory ABS | dwadzieścia |
| piętnaście | – | |
| szesnaście | Reflektory Active Flex — poziomowanie reflektorów (opcja) | dziesięć |
| 17 | Centralny moduł elektryczny | dwadzieścia |
| 18 | abs | pięć |
| dziewiętnaście | Siła sterująca zależna od prędkości (opcja) | pięć |
| dwadzieścia | Moduł sterujący silnika (ECM), skrzynia biegów, SRS | dziesięć |
| 21 | Podgrzewane dysze płynu do spryskiwaczy (opcja) | dziesięć |
| 22 | Pompa próżniowa (silnik 5 cylindrowy) | pięć |
| 23 | Panel oświetleniowy | pięć |
| 24 | – | |
| 25 | – | |
| 26 | – | |
| 27 | Przekaźnik – zespół komory silnika | pięć |
| 28 | Światła pomocnicze (opcja) | dwadzieścia |
| 29 | trąbić | piętnaście |
| trzydzieści | Moduł sterujący silnika (ECM) | dziesięć |
| 31 | Moduł sterujący – automatyczna skrzynia biegów | piętnaście |
| 32 | Sprężarka klimatyzacji | piętnaście |
| 33 | Przekaźnik cewki | pięć |
| 34 | Przekaźnik rozrusznika | trzydzieści |
| 35 | Cewki zapłonowe | dwadzieścia |
| 36 | Moduł sterujący silnika | dziesięć |
| 37 | System wtrysku, masowy przepływomierz powietrza | piętnaście |
| 38 | Sprężarka klimatyzacji, zawory silnika, moduł sterujący silnika | dziesięć |
| 39 | Zawór EVAP, podgrzewana sonda lambda | piętnaście |
| 40 | Nagrzewnica pompy próżniowej / skrzyni korbowej (silnik 5 cylindrowy) | dwadzieścia |
| 41 | Wykrywanie wycieku paliwa | pięć |
| 42 | ||
| 43 | Miłośnik | 60 (silnik 5-cylindrowy) 80 (silnik 6-cylindrowy) |
| 44 | Elektrohydrauliczne wspomaganie kierownicy | 100 |
Bezpieczniki 16 – 33 i 35 – 41 można w razie potrzeby wymienić w dowolnym momencie.
Bezpieczniki 1-15, 34 i 42-44 są przekaźnikami/wyłącznikami automatycznymi i powinny być usuwane lub wymieniane wyłącznie przez przeszkolonego i wykwalifikowanego technika Volvo.
Bezpieczniki 1-15, 34 i 42-44 są przekaźnikami/wyłącznikami automatycznymi i powinny być usuwane lub wymieniane wyłącznie przez przeszkolonego i wykwalifikowanego technika Volvo.
Reklamy reklamowe
Pod schowkiem na rękawiczki (skrzynka bezpieczników A)
Rozmieszczenie bezpieczników pod schowkiem na rękawiczki (skrzynka bezpieczników A – 2012)
| Nie. | Funkcja | A |
|---|---|---|
| jeden | Wyłącznik automatyczny – system informacyjno-rozrywkowy | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| pięć | ||
| 6 | Napęd bezkluczykowy (opcja) (klamki drzwi) | pięć |
| 7 | ||
| osiem | Sterowanie drzwiami kierowcy | dwadzieścia |
| dziewięć | Sterowanie drzwiami pasażera z przodu | dwadzieścia |
| dziesięć | Sterowanie w prawych tylnych drzwiach pasażera | dwadzieścia |
| jedenaście | Sterowanie w lewych tylnych drzwiach pasażera | dwadzieścia |
| 12 | Napęd bezkluczykowy (opcja) | 7,5 |
| 13 | Elektrycznie regulowany fotel kierowcy (opcja) | dwadzieścia |
| czternaście | Elektrycznie sterowany fotel pasażera z przodu (opcja) | dwadzieścia |
| piętnaście | Składane tylne zagłówki | piętnaście |
| szesnaście | Moduł sterowania systemem informacyjno-rozrywkowym | pięć |
| 17 | System informacyjno-rozrywkowy, radio satelitarne Sirius (opcja) | dziesięć |
| 18 | System informacyjno-rozrywkowy | piętnaście |
| dziewiętnaście | Zestaw głośnomówiący Bluetooth | pięć |
| dwadzieścia | – | |
| 21 | Elektryczny szyberdach (opcja), oświetlenie zewnętrzne, czujnik systemu klimatyzacji | pięć |
| 22 | Gniazda 12 V | piętnaście |
| 23 | Podgrzewane tylne siedzenie (opcja) (po stronie pasażera) | piętnaście |
| 24 | Podgrzewane tylne siedzenie (opcja) (po stronie kierowcy) | piętnaście |
| 25 | – | |
| 26 | Podgrzewany fotel pasażera z przodu (opcja) | piętnaście |
| 27 | Podgrzewany fotel kierowcy (opcja) | piętnaście |
| 28 | Asystent parkowania (opcja), moduł sterowania zaczepem przyczepy (opcja), kamera wspomagania parkowania (opcja), system informacji o martwym polu (BUS) (opcja) | pięć |
| 29 | Moduł sterujący napędu na wszystkie koła (opcja) | pięć |
| trzydzieści | Aktywny system podwozia (opcja) | dziesięć |
Pod schowkiem na rękawiczki (skrzynka bezpieczników B)
Rozmieszczenie bezpieczników pod schowkiem na rękawiczki (skrzynka bezpieczników B – 2012)
| Nie. | Funkcja | A |
|---|---|---|
| jeden | ||
| 2 | ||
| 3 | Oświetlenie zewnętrzne, przednie, elektryczne sterowanie szybami w drzwiach kierowcy, elektrycznie regulowane fotele (opcja), bezprzewodowy system sterowania HomeLINK® (opcja) | 7,5 |
| 4 | Wyświetlanie informacji na desce rozdzielczej | pięć |
| pięć | Adaptacyjny tempomat / ostrzeżenie o kolizji (opcja) | dziesięć |
| 6 | Oświetlenie zewnętrzne, czujnik deszczu (opcja) | 7,5 |
| 7 | Moduł kierownicy | 7,5 |
| osiem | Centralny zamek: klapka wlewu paliwa | dziesięć |
| dziewięć | ||
| dziesięć | Wycieraczki szyby samochodowej | piętnaście |
| jedenaście | Otwórz skrzynię | dziesięć |
| 12 | ||
| 13 | Pompa paliwowa | dwadzieścia |
| czternaście | Panel sterowania systemem klimatyzacji | pięć |
| piętnaście | ||
| szesnaście | Alarm, pokładowy system diagnostyczny | pięć |
| 17 | ||
| 18 | System poduszek powietrznych, czujnik masy pasażera | dziesięć |
| dziewiętnaście | System ostrzegania o kolizji (opcja) | pięć |
| dwadzieścia | Pedał przyspieszenia, funkcja automatycznego przyciemniania lusterek, podgrzewane tylne siedzenia (opcja) | 7,5 |
| 21 | – | |
| 22 | Światła stopu | pięć |
| 23 | Elektrycznie sterowany szyberdach (opcja) | dwadzieścia |
| 24 | Immobilizer | pięć |
Strefa ładowania
Rozmieszczenie bezpieczników w obszarze załadunku
| Nie. | Funkcja | Wzmacniacz |
|---|---|---|
| jeden | Elektryczny hamulec postojowy (lewa strona) | trzydzieści |
| 2 | Elektryczny hamulec postojowy (prawa strona) | trzydzieści |
| 3 | Podgrzewana tylna szyba | trzydzieści |
| 4 | Gniazdo przyczepy 2 (opcja) | piętnaście |
| pięć | – | |
| 6 | ||
| 7 | Tylne gniazdo 12 V | piętnaście |
| osiem | – | – |
| dziewięć | – | – |
| dziesięć | – | – |
| jedenaście | Gniazdo przyczepy 1 (opcja) | 40 |
| 12 | – | – |
2013
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2013)
| Nie. | Funkcja | A |
|---|---|---|
| jeden | Wyłącznik obwodu | pięćdziesiąt |
| 2 | Wyłącznik obwodu | pięćdziesiąt |
| 3 | Wyłącznik obwodu | 60 |
| 4 | Wyłącznik obwodu | 60 |
| pięć | Wyłącznik obwodu | 60 |
| 6 | ||
| 7 | ||
| osiem | Spryskiwacz reflektorów (opcja) | dwadzieścia |
| dziewięć | Wycieraczki | trzydzieści |
| dziesięć | ||
| jedenaście | Wentylator systemu klimatyzacji | 40 |
| 12 | ||
| 13 | Pompy ABS | 40 |
| czternaście | Zawory ABS | dwadzieścia |
| piętnaście | ||
| szesnaście | Aktywne światła flex Regulacja poziomu reflektorów (opcja) | dziesięć |
| 17 | Centralny moduł elektryczny | dwadzieścia |
| 18 | abs | pięć |
| dziewiętnaście | Siła sterująca zależna od prędkości (opcja) | pięć |
| dwadzieścia | Moduł sterujący silnika (ECM), skrzynia biegów, SRS | dziesięć |
| 21 | Podgrzewane dysze płynu do spryskiwaczy (opcja) | dziesięć |
| 22 | Pompa próżniowa (silnik 5 cylindrowy) | pięć |
| 23 | Panel oświetleniowy | pięć |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Przekaźnik – zespół komory silnika | pięć |
| 28 | Światła pomocnicze (opcja) | dwadzieścia |
| 29 | trąbić | piętnaście |
| trzydzieści | Moduł sterujący silnika (ECM) | dziesięć |
| 31 | Moduł sterujący – automatyczna skrzynia biegów | piętnaście |
| 32 | Sprężarka klimatyzacji | piętnaście |
| 33 | Przekaźnik cewki | pięć |
| 34 | Przekaźnik rozrusznika | trzydzieści |
| 35 | Cewki zapłonowe | dwadzieścia |
| 36 | Moduł sterujący silnika | dziesięć |
| 37 | Układ wtryskowy, miernik masy powietrza, moduł sterujący silnika | piętnaście |
| 38 | Sprężarka klimatyzacji, zawory silnika, moduł sterujący silnika (6 cyl.), Elektromagnesy (tylko 6 cyl bez turbo), przepływomierz masowego powietrza (tylko 5 cyl) | dziesięć |
| 39 | Zawór EVAP, podgrzewana sonda lambda | piętnaście |
| 40 | Nagrzewnica pompy próżniowej / skrzyni korbowej (silnik 5 cylindrowy) | dziesięć |
| 41 | Wykrywanie wycieku paliwa | pięć |
| 42 | ||
| 43 | Miłośnik | 60 (silnik 5 cyl.) 80 (silnik 6 cyl.) |
| 44 | Elektrohydrauliczne wspomaganie kierownicy | 100 |
Bezpieczniki 16 – 33 i 35 – 41 można w razie potrzeby wymienić w dowolnym momencie.
Bezpieczniki 1-15, 34 i 42-44 są przekaźnikami/wyłącznikami automatycznymi i powinny być usuwane lub wymieniane wyłącznie przez przeszkolonego i wykwalifikowanego technika Volvo.
Bezpieczniki 1-15, 34 i 42-44 są przekaźnikami/wyłącznikami automatycznymi i powinny być usuwane lub wymieniane wyłącznie przez przeszkolonego i wykwalifikowanego technika Volvo.
Reklamy reklamowe
Pod schowkiem na rękawiczki (skrzynka bezpieczników A)
Rozmieszczenie bezpieczników pod schowkiem na rękawiczki (skrzynka bezpieczników A – 2013)
| Nie. | Funkcja | A |
|---|---|---|
| jeden | Wyłącznik automatyczny – system informacyjno-rozrywkowy | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| pięć | ||
| 6 | Napęd bezkluczykowy (opcja) (klamki drzwi) | pięć |
| 7 | ||
| osiem | Sterowanie drzwiami kierowcy | dwadzieścia |
| dziewięć | Sterowanie drzwiami pasażera z przodu | dwadzieścia |
| dziesięć | Sterowanie w prawych tylnych drzwiach pasażera | dwadzieścia |
| jedenaście | Sterowanie w lewych tylnych drzwiach pasażera | dwadzieścia |
| 12 | Napęd bezkluczykowy (opcja) | 7,5 |
| 13 | Elektrycznie regulowany fotel kierowcy (opcja) | dwadzieścia |
| czternaście | Elektrycznie sterowany fotel pasażera z przodu (opcja) | dwadzieścia |
| piętnaście | Składane tylne zagłówki | piętnaście |
| szesnaście | Moduł sterowania systemem informacyjno-rozrywkowym | pięć |
| 17 | System informacyjno-rozrywkowy, radio satelitarne Sirius (opcja) | dziesięć |
| 18 | System informacyjno-rozrywkowy | piętnaście |
| dziewiętnaście | Zestaw głośnomówiący Bluetooth | pięć |
| dwadzieścia | – | |
| 21 | Elektryczny szyberdach (opcja), oświetlenie zewnętrzne, czujnik systemu klimatyzacji | pięć |
| 22 | Gniazda 12 V | piętnaście |
| 23 | Podgrzewane tylne siedzenie (opcja) (po stronie pasażera) | piętnaście |
| 24 | Podgrzewane tylne siedzenie (opcja) (po stronie kierowcy) | piętnaście |
| 25 | – | |
| 26 | Podgrzewany fotel pasażera z przodu (opcja) | piętnaście |
| 27 | Podgrzewany fotel kierowcy (opcja) | piętnaście |
| 28 | Asystent parkowania (opcja), moduł sterowania zaczepem przyczepy (opcja), kamera wspomagania parkowania (opcja), system informacji o martwym polu (BUS) (opcja) | pięć |
| 29 | Moduł sterujący napędu na wszystkie koła (opcja) | pięć |
| trzydzieści | Aktywny system podwozia (opcja) | dziesięć |
Pod schowkiem na rękawiczki (skrzynka bezpieczników B)
Rozmieszczenie bezpieczników pod schowkiem na rękawiczki (skrzynka bezpieczników B – 2013)
| Nie. | Funkcja | A |
|---|---|---|
| jeden | ||
| 2 | ||
| 3 | Oświetlenie zewnętrzne, przednie, elektryczne sterowanie szybami w drzwiach kierowcy, elektrycznie regulowane fotele (opcja), bezprzewodowy system sterowania HomeLINK (opcja) | 7,5 |
| 4 | Wyświetlanie informacji na desce rozdzielczej | pięć |
| pięć | Adaptacyjny tempomat / ostrzeżenie o kolizji (opcja) | dziesięć |
| 6 | Oświetlenie zewnętrzne, czujnik deszczu (opcja) | 7,5 |
| 7 | Moduł kierownicy | 7,5 |
| osiem | Centralny zamek: klapka wlewu paliwa | dziesięć |
| dziewięć | ||
| dziesięć | Wycieraczki szyby samochodowej | piętnaście |
| jedenaście | Otwórz skrzynię | dziesięć |
| 12 | Elektrycznie składane zagłówki zewnętrzne (opcja) | dziesięć |
| 13 | Pompa paliwowa | dwadzieścia |
| czternaście | Panel sterowania systemu klimatyzacji, czujnik ruchu alarmu ’ | pięć |
| piętnaście | ||
| szesnaście | Alarm, pokładowy system diagnostyczny | pięć |
| 17 | ||
| 18 | System poduszek powietrznych, czujnik masy pasażera | dziesięć |
| dziewiętnaście | System ostrzegania o kolizji (opcja) | pięć |
| dwadzieścia | Pedał przyspieszenia, funkcja automatycznego przyciemniania lusterek, podgrzewane tylne siedzenia (opcja) | 7,5 |
| 21 | – | |
| 22 | Światła stopu | pięć |
| 23 | Elektrycznie sterowany szyberdach (opcja) | dwadzieścia |
| 24 | Immobilizer | pięć |
Strefa ładowania
Rozmieszczenie bezpieczników w obszarze załadunku
| Nie. | Funkcja | Wzmacniacz |
|---|---|---|
| jeden | Elektryczny hamulec postojowy (lewa strona) | trzydzieści |
| 2 | Elektryczny hamulec postojowy (prawa strona) | trzydzieści |
| 3 | Podgrzewana tylna szyba | trzydzieści |
| 4 | Gniazdo przyczepy 2 (opcja) | piętnaście |
| pięć | – | |
| 6 | ||
| 7 | Tylne gniazdo 12 V | piętnaście |
| osiem | – | – |
| dziewięć | – | – |
| dziesięć | – | – |
| jedenaście | Gniazdo przyczepy 1 (opcja) | 40 |
| 12 | – | – |
2014
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2014)
| Nie. | Funkcja | A |
|---|---|---|
| jeden | Wyłącznik obwodu | pięćdziesiąt |
| 2 | Wyłącznik obwodu | pięćdziesiąt |
| 3 | Wyłącznik obwodu | 60 |
| 4 | Wyłącznik obwodu | 60 |
| pięć | Wyłącznik obwodu | 60 |
| 6 | – | |
| 7 | – | |
| osiem | Szyba czołowa (opcja), strona kierowcy | 40 |
| dziewięć | Wycieraczki | trzydzieści |
| dziesięć | – | |
| jedenaście | Wentylator systemu klimatyzacji | 40 |
| 12 | Przednia szyba (opcja), strona pasażera | 40 |
| 13 | Pompy ABS | 40 |
| czternaście | Zawory ABS | dwadzieścia |
| piętnaście | Spryskiwacze reflektorów | dwadzieścia |
| szesnaście | Reflektory Active Flex — poziomowanie reflektorów (opcja) | dziesięć |
| 17 | Centralny moduł elektryczny | dwadzieścia |
| 18 | abs | pięć |
| dziewiętnaście | Siła sterująca zależna od prędkości (opcja) | pięć |
| dwadzieścia | Moduł sterujący silnika (ECM), skrzynia biegów, SRS | dziesięć |
| 21 | Podgrzewane dysze płynu do spryskiwaczy (opcja) | dziesięć |
| 22 | Pompa próżniowa (silnik 5 cylindrowy) | pięć |
| 23 | Panel oświetleniowy | pięć |
| 24 | – | |
| 25 | – | |
| 26 | – | |
| 27 | Przekaźnik – zespół komory silnika | pięć |
| 28 | Światła pomocnicze (opcja) | dwadzieścia |
| 29 | trąbić | piętnaście |
| trzydzieści | Moduł sterujący silnika (ECM) | dziesięć |
| 31 | Moduł sterujący – automatyczna skrzynia biegów | piętnaście |
| 32 | Sprężarka klimatyzacji | piętnaście |
| 33 | Przekaźnik cewki | pięć |
| 34 | Przekaźnik rozrusznika | trzydzieści |
| 35 | Cewki zapłonowe | dwadzieścia |
| 36 | Moduł sterujący silnika | dziesięć |
| 37 | Układ wtryskowy, miernik masy powietrza, moduł sterujący silnika | piętnaście |
| 38 | Sprężarka klimatyzacji, zawory silnika, moduł sterujący silnika (6 cyl.), Elektromagnesy (tylko 6 cyl bez turbo), przepływomierz masowego powietrza (tylko 5 cyl) | dziesięć |
| 39 | Zawór EVAP, podgrzewana sonda lambda | piętnaście |
| 40 | Nagrzewnica pompy próżniowej / skrzyni korbowej (silnik 5 cylindrowy) | dziesięć |
| 41 | Wykrywanie wycieku paliwa | pięć |
| 42 | – | |
| 43 | Miłośnik | 60 (silnik 5-cylindrowy) 80 ( silnik 6-cylindrowy) |
| 44 | Elektrohydrauliczne wspomaganie kierownicy | 100 |
Bezpieczniki 16 – 33 i 35 – 41 można w razie potrzeby wymienić w dowolnym momencie.
Bezpieczniki 1-15, 34 i 42-44 są przekaźnikami/wyłącznikami automatycznymi i powinny być usuwane lub wymieniane wyłącznie przez przeszkolonego i wykwalifikowanego technika Volvo.
Bezpieczniki 1-15, 34 i 42-44 są przekaźnikami/wyłącznikami automatycznymi i powinny być usuwane lub wymieniane wyłącznie przez przeszkolonego i wykwalifikowanego technika Volvo.
Reklamy reklamowe
Pod schowkiem na rękawiczki (skrzynka bezpieczników A)
Rozmieszczenie bezpieczników pod schowkiem na rękawiczki (skrzynka bezpieczników A – 2014)
| Nie. | Funkcja | A |
|---|---|---|
| jeden | Wyłącznik obwodu systemu informacyjno-rozrywkowego i 16-20 bezpieczników | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| pięć | ||
| 6 | Napęd bezkluczykowy (opcja) (klamki drzwi) | pięć |
| 7 | – | |
| osiem | Sterowanie drzwiami kierowcy | dwadzieścia |
| dziewięć | Sterowanie drzwiami pasażera z przodu | dwadzieścia |
| dziesięć | Sterowanie w prawych tylnych drzwiach pasażera | dwadzieścia |
| jedenaście | Sterowanie w lewych tylnych drzwiach pasażera | dwadzieścia |
| 12 | Napęd bezkluczykowy (opcja) | 7,5 |
| 13 | Elektrycznie regulowany fotel kierowcy (opcja) | dwadzieścia |
| czternaście | Elektrycznie sterowany fotel pasażera z przodu (opcja) | dwadzieścia |
| piętnaście | Spryskiwacz przedniej szyby | 25 |
| szesnaście | Moduł sterowania systemem informacyjno-rozrywkowym | pięć |
| 17 | System informacyjno-rozrywkowy, radio satelitarne SiriusXMTM (opcja) | dziesięć |
| 18 | System informacyjno-rozrywkowy | piętnaście |
| dziewiętnaście | Zestaw głośnomówiący Bluetooth | pięć |
| dwadzieścia | ||
| 21 | Elektryczny szyberdach (opcja), oświetlenie zewnętrzne, czujnik systemu klimatyzacji |
pięć |
| 22 | Gniazda 12 V | piętnaście |
| 23 | Podgrzewane tylne siedzenie (opcja) (po stronie pasażera) | piętnaście |
| 24 | Podgrzewane tylne siedzenie (opcja) (po stronie kierowcy) | piętnaście |
| 25 | ||
| 26 | Podgrzewany fotel pasażera z przodu (opcja) | piętnaście |
| 27 | Podgrzewany fotel kierowcy (opcja) | piętnaście |
| 28 | Asystent parkowania (opcja), moduł sterowania zaczepem przyczepy (opcja), kamera wspomagania parkowania (opcja) System informacji o martwym polu (BLIS) (opcja) | pięć |
| 29 | Moduł sterujący napędu na wszystkie koła (opcja) | pięć |
| trzydzieści | Aktywny system podwozia (opcja) | dziesięć |
Pod schowkiem na rękawiczki (skrzynka bezpieczników B)
Rozmieszczenie bezpieczników pod schowkiem na rękawiczki (skrzynka bezpieczników B – 2014)
| Nie. | Funkcja | A |
|---|---|---|
| jeden | ||
| 2 | ||
| 3 | Oświetlenie zewnętrzne, przednie, elektryczne sterowanie szybami w drzwiach kierowcy, elektrycznie regulowane fotele (opcja), bezprzewodowy system sterowania HomeLINK® (opcja) | 7,5 |
| 4 | Panel | pięć |
| pięć | Adaptacyjny tempomat / ostrzeżenie o kolizji (opcja) | dziesięć |
| 6 | Oświetlenie zewnętrzne, czujnik deszczu (opcja) | 7,5 |
| 7 | Moduł kierownicy | 7,5 |
| osiem | Centralny zamek: klapka wlewu paliwa | dziesięć |
| dziewięć | Elektrycznie podgrzewana kierownica (opcja) | piętnaście |
| dziesięć | Elektrycznie podgrzewana szyba przednia (opcja) | piętnaście |
| jedenaście | Otwórz skrzynię | dziesięć |
| 12 | Elektrycznie składane zagłówki zewnętrzne (opcja) | dziesięć |
| 13 | Pompa paliwowa | dwadzieścia |
| czternaście | Panel sterowania systemem klimatyzacji | pięć |
| piętnaście | ||
| szesnaście | Alarm, pokładowy system diagnostyczny | pięć |
| 17 | ||
| 18 | System poduszek powietrznych, czujnik masy pasażera | dziesięć |
| dziewiętnaście | System ostrzegania o kolizji (opcja) | pięć |
| dwadzieścia | Pedał przyspieszenia, funkcja automatycznego przyciemniania lusterek, podgrzewane tylne siedzenia (opcja) | 7,5 |
| 21 | – | |
| 22 | Światła stopu | pięć |
| 23 | Elektrycznie sterowany dach (opcja) | dwadzieścia |
| 24 | Immobilizer | pięć |
Strefa ładowania
Rozmieszczenie bezpieczników w obszarze załadunku
| Nie. | Funkcja | Wzmacniacz |
|---|---|---|
| jeden | Elektryczny hamulec postojowy (lewa strona) | trzydzieści |
| 2 | Elektryczny hamulec postojowy (prawa strona) | trzydzieści |
| 3 | Podgrzewana tylna szyba | trzydzieści |
| 4 | Gniazdo przyczepy 2 (opcja) | piętnaście |
| pięć | – | |
| 6 | ||
| 7 | Tylne gniazdo 12 V | piętnaście |
| osiem | – | – |
| dziewięć | – | – |
| dziesięć | – | – |
| jedenaście | Gniazdo przyczepy 1 (opcja) | 40 |
| 12 | – | – |
