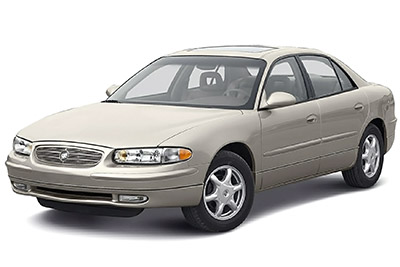

W tym artykule rozważamy czwartą generację Buicka Regala, produkowanego od 1997 do 2008 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Buick Regal 1997, 1998, 1999, 2000, 2001, 2002, 2003 i 2004 , uzyskasz informacje o lokalizacji panele bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Buick Regal 1997-2004
Bezpiecznik zapalniczki / gniazda w Buick Regal to bezpiecznik nr F23 (CIGAR LTR, DATA LINK / CIGAR LTR / LTR) w skrzynce bezpieczników w przedziale pasażerskim.
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników w przedziale pasażerskim
Znajduje się po prawej stronie deski rozdzielczej, za pokrywą.
Komora silnika
Schematy skrzynek bezpieczników
Reklamy reklamowe
1997, 1998, 1999
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (1997, 1998, 1999)
| Nie. | Opis |
|---|---|
| A | Przycisk resetowania monitora ciśnienia w oponach (wyłącznik obwodu) |
| b | Elektryczne szyby / szyberdach (wyłącznik) |
| C | Odmgławianie z tyłu (wyłącznik) |
| D | Fotele elektryczne (wyłącznik) |
| jeden | Elektromagnes kluczyka zapłonu |
| 4 | Sygnał zapłonu – Ogrzewanie podczas pracy i rozruchu – Przekaźnik PCM, BCM U/H |
| pięć | Najwyższa jakość dźwięku |
| 6 | Lusterka mocy |
| osiem | Ściemnianie panelu |
| dziesięć | Sygnał zapłonu — praca na gorąco, odblokowanie i uruchomienie ~ Generator, moduł sterujący zespołu napędowego, moduł sterujący nadwozia |
| 13 | Moduł DRL |
| czternaście | Lampy wewnętrzne |
| piętnaście | Kłódki |
| 17 | Światła tylne, lampa rejestracyjna |
| 18 | Radio |
| dziewiętnaście | Podgrzewane lustro |
| dwadzieścia | Regulator prędkości |
| 22 | Grupy |
| 23 | Zapalniczka – Dodatkowe przyłącze zasilania (Power Drop), łącze danych |
| 24 | Lampy stopu |
| 26 | Światła postojowe, światła przeciwmgielne (1997) |
| 27 | Podłączenie zasilania pomocniczego (Spadek mocy) – Hot w ACC i Run |
| 28 | Sygnał korby — moduł sterujący nadwozia, grupa, moduły sterujące układu napędowego |
| 29 | Sygnał zapłonu – głowica sterująca HVAC |
| trzydzieści | Elektrozawór blokady dźwigni zmiany biegów |
| 31 | Poduszka powietrzna |
| 32 | Sterowanie przeciwblokujące (1997), moduł sterujący nadwozia |
| 33 | Sygnalizatory ostrzegawcze |
| 34 | Podgrzewany fotel kierowcy |
| 36 | Sygnał zapłonu – Gorący w ACC i uruchomiony – Moduł sterujący nadwozia |
| 37 | Elektrozawory przeciwblokujące (1997) |
| 38 | Niska dmuchawa |
| 39 | Hamulce przeciwblokujące |
| 40 | Kierunkowskazy, światła zakrętowe |
| 41 | Radio, głowica HVAC, zdalny dostęp bezkluczykowy, klaster, CEL TEL |
| 42 | Wysoka dmuchawa |
| 43 | Podgrzewany fotel pasażera |
| 44 | Sterowanie dźwiękiem na kierownicy |
| 45 | Wycieraczki |
Reklamy reklamowe
Komora silnika
Przyporządkowanie bezpieczników i przekaźników w komorze silnika (1997, 1998, 1999)
| Nie. | Opis |
|---|---|
| jeden | 1997, 1998: Wentylator chłodzący 1999: ABS |
| 2 | Elektromagnes rozrusznika |
| 3 | Fotele elektryczne, tylny odmgławiacz, podgrzewane siedzenia |
| 4 | Wysoka dmuchawa, wskaźnik zagrożenia, światła stopu, elektryczne lusterko, zamki do drzwi |
| pięć | Wyłącznik zapłonu, BTSI, światła stopu, ABS, kierunkowskazy, klaster, poduszka powietrzna, moduł DRL |
| 6 | Miłośnik |
| 7 | Oświetlenie wewnętrzne, podtrzymanie zasilania akcesoriów, dostęp bezkluczykowy, CEL TEL, łącze danych, głowica HVAC, zestaw wskaźników, radio, zasilanie AUX (spadek napięcia), zapalniczka |
| osiem | Wyłącznik zapłonu, wycieraczki, radio, elementy sterujące na kierownicy, moduł sterujący nadwozia, zasilanie pomocnicze (spadek mocy), elektryczne szyby, szyberdach, elementy sterujące HVAC, DRL, tylny przekaźnik odmgławiacza |
| dziewięć | Wentylator chłodzący 2 |
| dziesięć | Wentylator chłodzący 3 |
| jedenaście | Elektromagnes rozrusznika |
| 12 | Wentylator chłodzący 1 |
| 13 | Główny zapłon |
| czternaście | Nieużywany |
| piętnaście | Sprzęgło A/C |
| szesnaście | klakson |
| 17 | Światła przeciwmgielne |
| 18 | Pompa paliwa, regulacja prędkości |
| dziewiętnaście | Pompa paliwowa |
| dwadzieścia | Nieużywany |
| 21 | Generator |
| 22 | ECM |
| 23 | Sprzęgło sprężarki klimatyzacji |
| 24 | 1997, 1998: Nieużywany 1999: Wentylator chłodzący |
| 25 | Elektroniczny zapłon |
| 26 | Skrzynia biegów |
| 27 | klakson |
| 28 | Wtrysk paliwa |
| 29 | Czujnik tlenu |
| trzydzieści | Emisje z silnika |
| 31 | Światła przeciwmgielne |
| 32 | Reflektor (prawy) |
| 33 | Odblokowanie tylnej komory |
| 34 | Światła postojowe |
| 35 | Pompa paliwowa |
| 36 | Reflektor (lewy) |
| 37 | Zapasowy |
| 38 | Zapasowy |
| 39 | Zapasowy |
| 40 | Zapasowy |
| 41 | Zapasowy |
| 42 | Zapasowy |
| 43 | Ściągacz bezpieczników |
| Dioda | Dioda sprzęgła sprężarki klimatyzacji |
2000
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2000)
| Nazwa bezpiecznika | Opis |
|---|---|
| RESETOWANIE OPON | Przycisk resetowania monitora ciśnienia w oponach (wyłącznik obwodu) |
| OKNA PWR, DACH PWR | Elektryczne szyby, elektryczny szyberdach (wyłącznik) |
| KOSTIUM Z TYŁU | Odmgławiacz tylnej szyby (wyłącznik) |
| FOTELIKI ELEKTRYCZNE | Fotele elektryczne (wyłącznik) |
| dziewica | Nie używany (wyłącznik) |
| BLOKOWANIE PARKU | Elektromagnes kluczyka zapłonu |
| dziewica | Nieużywany |
| dziewica | Nieużywany |
| PCM, BCM, PRZEKAŹNIK U / H | Sygnał zapłonu: gorące włączanie i wyłączanie, moduł sterujący układu napędowego, moduł sterujący nadwozia, przekaźnik pod maską |
| RADIO PREM. SONNER | Najwyższa jakość dźwięku |
| LUSTRA ELEKTRYCZNE | Lusterka mocy |
| dziewica | Nieużywany |
| gradacja paneli | Ściemnianie panelu |
| dziewica | Nieużywany |
| IGN 0, KLASTRA, PCM, BCM | Sygnał zapłonu: praca na gorąco, odblokowanie i uruchomienie, grupa, moduł sterujący układu napędowego, moduł sterujący nadwozia |
| dziewica | Nieużywany |
| dziewica | Nieużywany |
| DRL | Moduł świateł do jazdy dziennej |
| INADV DOSTAWA BUS | Oświetlenie wewnętrzne, zachowana moc akcesoriów |
| KŁÓDKI | Kłódki |
| dziewica | Nieużywany |
| ŚWIATŁA TYLNE, LAMPY LIC | Światła tylne, lampy rejestracyjne |
| RADIO | Radio |
| PODGRZEWANE LUSTERKO | Podgrzewane lustra |
| REJS | Regulator prędkości |
| dziewica | Nieużywany |
| GRUPA | Grupa pulpitów |
| LTR cygar, łącze danych | Zapalniczka, przyłącze zasilania pomocniczego (Power Drop), łącze danych |
| ŚWIATŁA ZATRZYMANIA | Lampy stopu |
| dziewica | Nieużywany |
| FRT PARK LPS | Światła postojowe |
| UTRATA MOCY | Podłączenie zasilania pomocniczego (Spadek mocy): Gorący w ACC i Run |
| SYGNAŁ KORBOWY, BCM, KLASTER | Sygnał korby, moduł sterujący nadwozia, grupa, moduł sterujący układu napędowego |
| HVAC | Sygnał zapłonu, głowica sterująca HVAC |
| BLOKADA PARKOWA BTSI | Elektrozawór blokady dźwigni zmiany biegów |
| PODUSZKA POWIETRZNA | Poduszka powietrzna |
| BCM PWR | Moduł sterowania nadwozia |
| RYZYKO | Sygnalizatory ostrzegawcze |
| PODGRZEWANE SIEDZENIE LEWE | Podgrzewany fotel kierowcy |
| dziewica | Nieużywany |
| AKC BCM | Sygnał zapłonu: gorący w ACC i uruchomiony, moduł sterujący nadwozia |
| dziewica | Nieużywany |
| NISKA DMUCHAWA | Niska dmuchawa |
| abs | Hamulce przeciwblokujące |
| WSKAŹNIKI, KUKURYDZA LPS | Kierunkowskazy, światła zakrętowe |
| RADIO, HVAC, RFA, KLASTER | Radio, głowica HVAC, zdalny dostęp bezkluczykowy, klaster |
| WIELKI FAN | Wysoka dmuchawa |
| PODGRZEWANE FOTEL PRAWY | Podgrzewany fotel pasażera |
| STRG WHL CONT | Sterowanie dźwiękiem na kierownicy |
| WYCIERACZKA | Wycieraczki |
Reklamy reklamowe
Komora silnika
Przyporządkowanie bezpieczników i przekaźników w komorze silnika (2000)
| Maxi bezpiecznik | Opis |
|---|---|
| jeden | abs |
| 2 | Elektromagnes rozrusznika |
| 3 | Fotele elektryczne, tylny odmgławiacz, podgrzewane siedzenia |
| 4 | Wysoki wentylator, wskaźnik zagrożenia, światła stopu, elektryczne lusterko, zamki drzwi |
| pięć | Wyłącznik zapłonu, BTSI, światła stopu, ABS, kierunkowskazy, klaster, poduszka powietrzna, moduł DRL |
| 6 | Miłośnik |
| 7 | Oświetlenie wewnętrzne, podtrzymanie zasilania akcesoriów, dostęp bezkluczykowy, CEL TEL, łącze danych, głowica HVAC, zestaw wskaźników, radio, zasilanie AUX (spadek napięcia), zapalniczka |
| osiem | Wyłącznik zapłonu, wycieraczki, radio, elementy sterujące na kierownicy, moduł sterujący nadwozia, zasilanie pomocnicze (spadek mocy), elektryczne szyby, szyberdach, elementy sterujące HVAC, DRL, tylny przekaźnik odmgławiacza |
| Mini przekaźnik | |
| dziewięć | Wentylator chłodzący 2 |
| dziesięć | Wentylator chłodzący 3 |
| jedenaście | Elektromagnes rozrusznika |
| 12 | Wentylator chłodzący 1 |
| 13 | Główny zapłon |
| czternaście | Pompa powietrza (opcja) |
| piętnaście | Sprzęgło A/C |
| szesnaście | klakson |
| 17 | Światła przeciwmgielne |
| 18 | Pompa paliwa, regulacja prędkości (tylko L67) |
| dziewiętnaście | Pompa paliwowa |
| Mini bezpiecznik | |
| dwadzieścia | Pompa powietrza (opcja) |
| 21 | Generator |
| 22 | ECM |
| 23 | Sprzęgło sprężarki klimatyzacji |
| 24 | Miłośnik |
| 25 | Elektroniczny zapłon |
| 26 | Skrzynia biegów |
| 27 | klakson |
| 28 | Wtrysk paliwa |
| 29 | Czujnik tlenu |
| trzydzieści | Emisje z silnika |
| 31 | Światła przeciwmgielne |
| 32 | Reflektor (prawy) |
| 33 | Odblokowanie tylnej komory |
| 34 | Światła postojowe |
| 35 | Pompa paliwowa |
| 36 | Reflektor (lewy) |
| 37 | Zapasowy |
| 38 | Zapasowy |
| 39 | Zapasowy |
| 40 | Zapasowy |
| 41 | Zapasowy |
| 42 | Zapasowy |
| 43 | Ściągacz bezpieczników |
| Dioda | Dioda sprzęgła sprężarki klimatyzacji |
2001, 2002, 2003
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2001, 2002, 2003)
| Nazwisko | Opis |
|---|---|
| RESETOWANIE OPON | Przycisk resetowania monitora ciśnienia w oponach (wyłącznik obwodu) |
| OKNA PWR, DACH PWR |
Elektryczne szyby, elektryczny szyberdach (wyłącznik) |
| KOSTIUM Z TYŁU | Odmgławiacz tylnej szyby (wyłącznik) |
| FOTELIKI ELEKTRYCZNE | Fotele elektryczne (wyłącznik) |
| dziewica | Nie używany (wyłącznik) |
| BLOKOWANIE PARKU | Elektromagnes kluczyka zapłonu |
| dziewica | Nieużywany |
| dziewica | Nieużywany |
| PCM, BCM, PRZEKAŹNIK U / H | Sygnał zapłonu: gorące włączanie i wyłączanie, moduł sterujący układu napędowego, moduł sterujący nadwozia, przekaźnik pod maską |
| SON RADIO PREM | Najwyższa jakość dźwięku |
| LUSTRA ELEKTRYCZNE | Lusterka mocy |
| dziewica | Nieużywany |
| gradacja paneli | Ściemnianie panelu |
| dziewica | Nieużywany |
| IGN 0, KLASTRA, PCM, BCM | Sygnał zapłonu: gorąca praca, odblokowanie i uruchomienie, układ napędowy, moduł sterujący, moduł sterujący nadwozia |
| dziewica | Nieużywany |
| dziewica | Nieużywany |
| INADV DOSTAWA BUS | 2001: Lampy wewnętrzne, zachowane zasilanie akcesoriów 2002, 2003: Lampy wewnętrzne |
| KŁÓDKI | Kłódki |
| POWIADOMIENIE O PUŁAPCE | 2001: nieużywany 2002-2003: alarm pułapki |
| ŚWIATŁA TYLNE, LAMPY LIC | Światła tylne, lampy rejestracyjne |
| RADIO | Radio |
| PODGRZEWANE LUSTERKO | 2001-2002: Podgrzewane lustra 2003: Nieużywane |
| REJS | Regulator prędkości |
| dziewica | Nieużywany |
| GRUPA | Grupa pulpitów |
| Papierosy LTR | Zapalniczka, przyłącze zasilania pomocniczego (Power Drop) |
| ŚWIATŁA ZATRZYMANIA | Lampy stopu |
| ONSTAR | OnStar |
| FRT PARK LPS | Światła postojowe |
| UTRATA MOCY | Podłączenie zasilania pomocniczego (Spadek mocy): Gorący w ACC i Run |
| SYGNAŁ KORBOWY, BCM, KLASTER | Sygnał korby, moduł sterujący nadwozia, grupa, moduł sterujący układu napędowego |
| HVAC | Sygnał zapłonu, głowica sterująca ogrzewaniem, wentylacją, klimatyzacją |
| BLOKADA PARKOWA BTSI | Elektrozawór blokady dźwigni zmiany biegów |
| PODUSZKA POWIETRZNA | Poduszka powietrzna |
| BCM PWR | Moduł sterowania nadwozia |
| RYZYKO | Rashes de Danger |
| PODGRZEWANE SIEDZENIE LEWE | Podgrzewany fotel kierowcy |
| dziewica | Nieużywany |
| AKC BCM | Sygnał zapłonu: gorący w ACC i uruchomiony, moduł sterujący nadwozia |
| dziewica | Nieużywany |
| NISKA DMUCHAWA | Niska dmuchawa |
| abs | Hamulce przeciwblokujące |
| WSKAŹNIKI, KUKURYDZA LPS | Kierunkowskazy, światła zakrętowe |
| RADIO, HVAC, RFA, KLASTER | Radio, Ogrzewanie Wentylacja Głowica klimatyzacji, Zdalny dostęp bezkluczykowy, Klaster |
| WIELKI FAN | Wysoka dmuchawa |
| PODGRZEWANE FOTEL PRAWY | Podgrzewany fotel pasażera |
| STRG WHL CONT | Sterowanie dźwiękiem na kierownicy |
| WYCIERACZKA | Wycieraczki |
Reklamy reklamowe
Komora silnika
Przyporządkowanie bezpieczników i przekaźników w komorze silnika (2001, 2002, 2003)
| Maxi bezpiecznik | Opis |
|---|---|
| jeden | System antywłamaniowy |
| 2 | Elektromagnes rozrusznika |
| 3 | Fotele elektryczne, tylny odmgławiacz, podgrzewane siedzenia |
| 4 | Wysoki wentylator, wskaźnik zagrożenia, światła stopu, elektryczne lusterko, zamki drzwi |
| pięć | Wyłącznik zapłonu, BTSI, światła stopu, ABS, kierunkowskazy, klaster, poduszka powietrzna, moduł DRL |
| 6 | Miłośnik |
| 7 | 2001: Oświetlenie wewnętrzne, zatrzymanie zasilania akcesoriów, dostęp bezkluczykowy, CEL TEL, łącze danych, głowica HVAC, zestaw wskaźników, radio, zasilacz AUX (spadek zasilania), zapalniczka
2002-2003: zachowane zasilanie akcesoriów, dostęp bezkluczykowy, łącze danych, wentylacja ogrzewania Głowica klimatyzacji, zestaw wskaźników, radio, zasilanie pomocnicze (Power Drop), zapalniczka |
| osiem | Wyłącznik zapłonu, Wycieraczki przedniej szyby, Radio, Elementy sterujące na kierownicy, Moduł sterujący nadwozia, Zasilanie pomocnicze (Spadek mocy), Elektryczne szyby, Szyberdach, Sterowanie klimatyzacją nagrzewnicy, Światła do jazdy dziennej, Tylny przekaźnik odmgławiacza |
| Mini przekaźnik | |
| dziewięć | Wentylator chłodzący 2 |
| dziesięć | Wentylator chłodzący 3 |
| jedenaście | Elektromagnes rozrusznika |
| 12 | Wentylator chłodzący 1 |
| 13 | Główny zapłon |
| czternaście | 2001-2002: Pompa powietrza (opcja) 2003: Nieużywana |
| piętnaście | Sprzęgło A/C |
| szesnaście | klakson |
| 17 | Światła przeciwmgielne |
| 18 | 2001-2002: Pompa paliwa, regulacja prędkości (tylko L67) 2003: Nieużywane |
| dziewiętnaście | Pompa paliwowa |
| Mini bezpiecznik | |
| dwadzieścia | 2001-2002: Pompa powietrza (opcja) 2003: Nieużywana |
| 21 | Generator |
| 22 | Moduł sterujący silnika |
| 23 | Sprzęgło sprężarki klimatyzacji |
| 24 | Miłośnik |
| 25 | Elektroniczny zapłon |
| 26 | Skrzynia biegów |
| 27 | klakson |
| 28 | Wtrysk paliwa |
| 29 | Czujnik tlenu |
| trzydzieści | Emisje z silnika |
| 31 | Światła przeciwmgielne |
| 32 | Reflektor (prawy) |
| 33 | Odblokowanie tylnej komory |
| 34 | Światła postojowe |
| 35 | Pompa paliwowa |
| 36 | Reflektor (lewy) |
| 37 | Zapasowy |
| 38 | Zapasowy |
| 39 | Zapasowy |
| 40 | Zapasowy |
| 41 | Zapasowy |
| 42 | Zapasowy |
| 43 | Ściągacz bezpieczników |
| Dioda | Dioda sprzęgła sprężarki klimatyzacji |
2004
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2004)
| Nazwisko | Opis |
|---|---|
| RESETOWANIE OPON | Przycisk resetowania monitora ciśnienia w oponach |
| PWR / WNDW PWR S / TOIT | Elektryczne szyby, elektryczny szyberdach |
| R / ODMGŁAWIANIE | Odmgławiacz tylnej szyby |
| SIEDZISKO PWR | Fotel elektryczny |
| dziewica | Nieużywany |
| PRK / LCK | Elektromagnes kluczyka zapłonu |
| dziewica | Nieużywany |
| dziewica | Nieużywany |
| PCM, BCM, U / H | Sygnał zapłonu: gorące włączanie i wyłączanie, moduł sterujący układu napędowego, moduł sterujący nadwozia, przekaźnik pod maską |
| RADIO PREM. SONNER | Najwyższa jakość dźwięku |
| PWR MIR | Lusterka mocy |
| dziewica | Nieużywany |
| INT / SPST | Ściemnianie panelu |
| dziewica | Nieużywany |
| IGN 0: CLSTR, PCM i BCM | Sygnał zapłonu: praca na gorąco, odblokowanie i uruchomienie, grupa, moduł sterujący układu napędowego, moduł sterujący nadwozia |
| dziewica | Nieużywany |
| dziewica | Nieużywany |
| dziewica | Nieużywany |
| BUS ACCY PWR | Lampy wewnętrzne |
| DR / LCK | Kłódki |
| dziewica | Nieużywany |
| R / LAMPY | Światła tylne, oświetlenie tablicy rejestracyjnej |
| dziewica | Nieużywany |
| REJS | Regulator prędkości |
| dziewica | Nieużywany |
| CLSTR | Grupa pulpitów |
| LTR | Zapalniczka |
| ŚWIATŁA ZATRZYMANIA | Lampy stopu |
| ONSTAR | OnStar |
| PRK / LGHT | Światła postojowe |
| dziewica | Nieużywany |
| CRNK SIG, BCM, CLSTR | Sygnał korby, moduł sterujący nadwozia, grupa, moduł sterujący układu napędowego |
| HVAC | Głowica sterująca sygnałem zapłonu, ogrzewania, wentylacji i klimatyzacji |
| BTSI (REGAŁ) | Elektrozawór blokady dźwigni zmiany biegów |
| PODUSZKA POWIETRZNA | Poduszka powietrzna |
| BCM PWR | Moduł sterowania nadwozia |
| ZAGROŻENIE | Światła awaryjne |
| SIÈGE LH HTD | Podgrzewany fotel kierowcy |
| dziewica | Nieużywany |
| BCM ACCY | Sygnał zapłonu: gorący w ACCESSORY i RUN, moduł sterujący nadwozia |
| dziewica | Nieużywany |
| NISKA DMUCHAWA | Niska dmuchawa |
| abs | Hamulce przeciwblokujące |
| Sygnatura TRN | Kierunkowskazy, światła zakrętowe |
| RADIO, HVAC, RFA, CLSTR ALDL | Radio; Głowica grzewczo-wentylacyjno-klimatyzacyjna; Zdalny dostęp bezkluczykowy, klaster |
| HI BLWR | Wysoka dmuchawa |
| SIGE RH HTD | Podgrzewany fotel pasażera |
| STR / WHL CNTRL | Sterowanie dźwiękiem na kierownicy |
| WPR | Wycieraczki |
Reklamy reklamowe
Komora silnika
Przyporządkowanie bezpieczników i przekaźników w komorze silnika (2004)
| Bezpieczniki Maxi | Opis |
|---|---|
| jeden | System antywłamaniowy |
| 2 | Elektromagnes rozrusznika |
| 3 | Fotele elektryczne, odmgławiacz tylnej szyby, podgrzewane siedzenia |
| 4 | Wysoki wentylator, wskaźnik zagrożenia, światła stopu, elektryczne lusterko, zamki drzwi |
| pięć | Wyłącznik zapłonu, elektromagnes blokady dźwigni zmiany biegów BTS, żarówki stopu, układ przeciwblokujący, kierunkowskazy, grupa, poduszka powietrzna, moduł świateł do jazdy dziennej |
| 6 | Miłośnik |
| 7 | Zachowane zasilanie pomocnicze (RAP), zdalny dostęp bezkluczykowy, łącze danych, głowica ogrzewania, wentylacji i klimatyzacji, klaster, radio, zapalniczka |
| osiem | Wyłącznik zapłonu, wycieraczki, radio, elementy sterujące na kierownicy, moduł sterujący nadwozia, elektryczne szyby, szyberdach; Sterowanie ogrzewaniem, wentylacją i klimatyzacją; Światła do jazdy dziennej, przekaźnik odmgławiacza tylnej szyby |
| Przekaźnik | |
| dziewięć | Wentylator chłodzący 2 |
| dziesięć | Wentylator chłodzący 3 |
| jedenaście | Elektromagnes rozrusznika |
| 12 | Wentylator chłodzący 1 |
| 13 | Główny zapłon |
| czternaście | Pompa powietrza (opcja) |
| piętnaście | Nieużywany |
| szesnaście | klakson |
| 17 | Światła przeciwmgielne |
| 18 | Nieużywany |
| dziewiętnaście | Pompa paliwowa |
| Mini bezpieczniki | |
| dwadzieścia | Nieużywany |
| 21 | Generator |
| 22 | Moduł sterujący silnika |
| 23 | Sprzęgło sprężarki klimatyzacji |
| 24 | Miłośnik |
| 25 | Elektroniczny zapłon |
| 26 | Skrzynia biegów |
| 27 | klakson |
| 28 | Wtrysk paliwa |
| 29 | Czujnik tlenu |
| trzydzieści | Emisje z silnika |
| 31 | Światła przeciwmgielne |
| 32 | Prawy reflektor |
| 33 | Odblokowanie tylnej komory |
| 34 | Światła postojowe |
| 35 | Pompa paliwowa |
| 36 | Lewy reflektor |
| 37 | Nieużywany |
| 38 | Nieużywany |
| 39 | Nieużywany |
| 40 | Nieużywany |
| 41 | Nieużywany |
| 42 | Nieużywany |
| 43 | Nieużywany |
| Dioda | Dioda sprzęgła sprężarki klimatyzatora |
