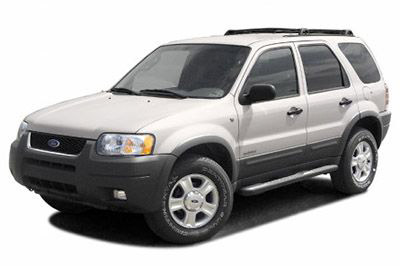

W tym artykule rozważymy pierwszą generację Forda Escape (BA, ZA) przed liftingiem, wyprodukowaną w latach 2001-2004. Tutaj znajdziesz schematy skrzynek bezpieczników Ford Escape 2001, 2002, 2003 i 2004 , uzyskaj informacje na temat lokalizację paneli bezpieczników w samochodzie i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Ford Escape 2001-2004
Bezpieczniki zapalniczki (gniazdo zasilania) to bezpiecznik nr 14 (zapalniczka) w skrzynce bezpieczników na desce rozdzielczej oraz bezpieczniki „PWR1”, „PWR2” (pomocnicze punkty zasilania) w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Panel bezpieczników znajduje się na lewym panelu bocznym.
Komora silnika
Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika (po lewej stronie).
Schematy skrzynek bezpieczników
Reklamy reklamowe
2001, 2002
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2001, 2002)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 5A | Elektromagnes sterujący odpowietrznikiem kasety |
| 2 | 5A | Przekaźnik dmuchawy (cewka), tylny przekaźnik odszraniania (cewka), presostat do PCM |
| 3 | 10 A | Silnik wycieraczki tylnej, silnik wycieraczki tylnej, przekaźnik wycieraczki tylnej (cewka) |
| 4 | 10 A | Moduł sterujący napędu na cztery koła, grupa (ostrzeżenie o wstrzymaniu) |
| pięć | 5A | Jednostka ABS (EVAC & FILL), jednostka ASC, moduł kontroli ograniczeń, główny SW ASC do jednostki ASC |
| 6 | 10 A | Migacz, lewe światło cofania, prawe światło cofania |
| 7 | 10 A | Pasywny nadajnik-odbiornik przeciwkradzieżowy (PATS), moduł kontroli bezpieczeństwa |
| osiem | 10 A | Klaster, przekaźnik blokady zmiany biegów (bobina), sygnał O/D w stosunku do PCM |
| dziewięć | 3A | Przekaźnik PCM (cewka), przekaźnik wentylatora 1, 2, 3 (cewka), przekaźnik A/C (cewka) |
| dziesięć | 20A | Silnik wycieraczki przedniej, silnik spryskiwacza przedniego, przekaźnik INT |
| jedenaście | 10 A | Przekaźnik IGN (cewka), przekaźnik ACC (cewka), przekaźnik rozrusznika (cewka), elektromagnes blokady klucza, GEM |
| 12 | 5A | Radio, zegar |
| 13 | – | Nieużywany |
| czternaście | 20A | Zapalniczka |
| piętnaście | 15A | Światło pozycyjne lewe przednie, światło pozycyjne prawe przednie, światło rejestracyjne lewe, światło rejestracyjne prawe, światło tylne lewe, światło tylne prawe, przekaźnik świateł postojowych (cewka), bezpiecznik przyczepy, bezpiecznik oświetlenia |
| szesnaście | 10 A | Klaster, lusterko zasilania, klejnot |
| 17 | 15A | Silnik szyberdachu |
| 18 | 5A | Oświetlenie: generatora, nagrzewnicy, radia, wyłącznika bezpieczeństwa, wyłącznika odszraniania tylnego, wyłącznika 4WD, wyłącznika przeciwmgielnego z przodu |
| dziewiętnaście | 10 A | Wzmacniacz subwoofera |
| dwadzieścia | 15A | Kierunkowskazy lewe / prawe, kierunkowskazy lewe / prawe przednie, kierunkowskazy lewe / prawe przednie, kierunkowskazy lewe / prawe tylne, kierunkowskazy przyczepy lewe / prawe, kierunkowskazy |
| 21 | 10 A | Światła pozycyjne przyczepy lewe/prawe |
| 22 | 15A | Nieużywany |
| 23 | 15A | Lewy/prawy klakson |
| 24 | 15A | Lewe / prawe światło hamowania, wysokie światło stopu, lewe / prawe światło hamowania przyczepy, jednostka ABS, jednostka ASC (przełącznik położenia pedału hamulca), PCM, elektromagnes zmiany biegów |
| 25 | 30A | Silnik szyby elektrycznej — przedni prawy, przedni lewy, tylny prawy, tylny lewy |
| 26 | 30A | Silnik zamka elektrycznego – przedni prawy, przedni lewy, tylny prawy, tylny lewy, GEM (cewka przekaźnika zamka drzwi), siedzenie zasilania |
| 27 | 10 A | Audio, klaster, lampa wewnętrzna, lampka do czytania Lampka ładowania |
| CAC | – | Przekaźniki akcesoriów |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce rozdzielczej (2001, 2002)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| trąbić | 15A | trąbić |
| Kontakt H/L | 15 lat | Reflektor (góra / dół lewy, światła drogowe) |
| H/LRH | 15 lat | Reflektor (góra/dół w prawo, światła drogowe) |
| CEE | 5A | Europa Środkowo-Wschodnia (KPWR) |
| ON BĘDZIE | 15 lat | POŁUDNIE 1.2, CMS 1.2, VMV |
| PALIWO | 20A | Pompa paliwa, EWG (FPM) |
| DIODA | – | – |
| DIODA | – | – |
| H / L PRZEKAŹNIK MIKROFONOWY | – | Reflektor (góra/dół, prawy/lewy przekaźnik) |
| – | – | – |
| INJ | 30A | EEC (VPWR), EVR, MAF, IAC, cloison |
| GŁÓWNY | 120A | Główny |
| WSZYSTKO | 15 lat | Alternator/regulator |
| (DRL) | 15 lat | Jednostka DRL (zasilanie), przekaźnik DRL |
| (DRLZ) (HELV) | 15 A (DRLZ) 10 A (HLEV) |
Moduł świateł do jazdy dziennej (DRL), HLEV |
| POWT 1 | 15 lat | Pomocnicze gniazdo zasilania |
| MGŁA | 20A | Światła przeciwmgielne RH / LH, wskaźnik światła przeciwmgielnego |
| Klimatyzacja | 15 lat | Sprzęgło A/C |
| (BRZUCH) | 25A | System przeciwblokujący SOL |
| POWT 2 | 15 lat | Pomocnicze gniazdo zasilania |
| DYREKTOR IG | 40A | Wejście |
| POMOC | 40A | Silnik dmuchawy, przekaźnik silnika dmuchawy |
| BTN 1 | 40A | JB – wg. Przekaźnik, Radio, Zegar, Zapalniczka, Klaster, Lusterko elektryczne, GEM |
| (BRZUCH) | 60A | Silnik układu przeciwblokującego |
| BTN 2 | 40A | JB – Radio, zmieniarka CD, zestaw wskaźników, lampy sufitowe, lampki do czytania, lampki do ładowania |
| WENTYLATOR GŁÓWNY | 40A (2,0L) 50A (3,0L) | Główny wentylator |
| R DEF | 30A | Tylny odszraniacz |
| DODAJ WENTYLATORA | 40A (2,0L) 50A (3,0L) | Dodaj wentylator |
| GŁÓWNY CEE ISO | – | Przekaźnik CEE |
| POMPA PALIWA ISO | – | Przekaźnik pompy paliwa |
| GŁÓWNY WENTYLATOR ISO | Przekaźnik sterowania wentylatorem niskiej prędkości (silnik 2,0 l) Przekaźnik sterowania wentylatorem wysokiej prędkości 1 (silnik 3 l) | |
| DODAJ ISO WENTYLATORA | Przekaźnik sterowania wentylatorem wysokiej prędkości 1 (silnik 2,0 l) Przekaźnik sterowania wentylatorem niskiej prędkości (silnik 3,0 l) | |
| DEF PRZEKAŹNIKI ISO | – | Tylny przekaźnik odszraniania |
| ST RELAIS ISO | – | Przekaźnik rozrusznika |
| DODAJ WENTYLATOR 2 ISO | Przekaźnik szybkiego sterowania wentylatorem 2 (silnik 3,0 l) Przekaźnik sterowania wentylatorem średniej prędkości (silnik 2,0 l) | |
| PRZEKAŹNIK MIKROMGIELNY | – | Przekaźnik światła przeciwmgielnego |
| MIKROPRZEKAŹNIK A/C | – | Przekaźnik sprzęgła klimatyzacji |
2003, 2004
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2003, 2004)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 5A | Elektromagnes sterujący odpowietrznikiem kasety |
| 2 | 5A | Przekaźnik dmuchawy (cewka), wyłącznik ciśnieniowy do PCM |
| 3 | 10 A | Silnik wycieraczki tylnej, silnik wycieraczki tylnej, przekaźnik wycieraczki tylnej (cewka) |
| 4 | 10 A | Moduł sterujący napędu na cztery koła, Cluster (ostrzeżenie dotyczące kontroli naprężeń) |
| pięć | 5A | Jednostka ABS (EVAC & FILL), jednostka ASC, moduł kontroli naprężeń (RCM), główny moduł ASC SW do jednostki ASC, przełącznik sprężyny zegarowej |
| 6 | 10 A | Migacz, światła cofania, moduł wspomagania parkowania (PAM) |
| 7 | 10 A | Pasywny nadajnik-odbiornik antykradzieżowy (PATS), RCM, bezpiecznik EWG |
| osiem | 10 A | Klaster, przekaźnik blokady zmiany biegów (cewka), sygnał 0/D do PCM, GEM, lusterko lampy Auto E/C |
| dziewięć | 3A | Przekaźnik PCM (cewka), przekaźnik wentylatora 1, 2, 3 (cewka), przekaźnik A/C (cewka) |
| dziesięć | 20A | Silnik wycieraczki przedniej, silnik spryskiwacza przedniej szyby |
| jedenaście | 10 A | Przekaźnik ACC (cewka), elektromagnes blokady klucza, GEM |
| 12 | 5A | Radio |
| 13 | – | Nieużywany |
| czternaście | 20A | Zapalniczka |
| piętnaście | 15A | Przekaźnik świateł postojowych, przednie światła pozycyjne, światła rejestracyjne, światła tylne, przekaźnik świateł postojowych (cewka), bezpiecznik przyczepy, bezpiecznik światła |
| szesnaście | 10 A | Klaster, Lusterko elektryczne, GEM, Podgrzewane siedzenia |
| 17 | 15A | Silnik szyberdachu |
| 18 | 5A | Oświetlenie: generatora, nagrzewnicy, radia, wyłącznika bezpieczeństwa, wyłącznika odszraniania tylnego, wyłącznika 4WD, wyłącznika przeciwmgielnego z przodu |
| dziewiętnaście | 10 A | Wzmacniacz subwoofera |
| dwadzieścia | 15A | Kierunkowskazy, przednie kierunkowskazy boczne, przednie kierunkowskazy, tylne kierunkowskazy, kierunkowskaz przyczepy, migacz |
| 21 | 10 A | Światła pozycyjne przyczepy |
| 22 | 15A | Nieużywany |
| 23 | 20A | Przekaźnik klaksonowy |
| 24 | 15A | Światła hamowania, wysoko zamontowane światło hamowania, światło hamowania przyczepy, jednostka ABS, jednostka ASC (przełącznik położenia pedału hamulca), PCM, elektromagnes zmiany biegów |
| 25 | 30A | Elektryczne silniki szyb |
| 26 | 30A | Silniki elektrycznego zamka drzwi, GEM (cewka przekaźnika zamka drzwi), fotel elektryczny, przekaźnik 4WD |
| 27 | 10 A | GEM, Audio, Cluster, Lampa wewnętrzna, Lampa do czytania, Lampa Cargo, Złącze Datalink |
| CAC | – | Przekaźnik akcesoriów |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce elektrycznej (2003, 2004)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| trąbić | 15A | trąbić |
| H/LLH | 15 lat | Reflektor (góra / dół lewy, światła drogowe) |
| H / L RH | 15 lat | Reflektor (góra/dół w prawo, światła drogowe) |
| CEE | 5A | Europa Środkowo-Wschodnia (KPWR) |
| ON BĘDZIE | 15 lat | POŁUDNIE 1.2, CMS 1.2, VMV |
| PALIWO | 20 lat | Pompa paliwa, EWG (FPM) |
| DIODA | – | – |
| DIODA | – | – |
| H / L PRZEKAŹNIK MIKROFONOWY | – | Reflektor (góra/dół, prawy/lewy przekaźnik) |
| FOTELE HTD | 30A | Podgrzewane siedzenia (jeśli są w wyposażeniu) |
| INJ | 30A | EEC (VPWR), EVR, MAF, IAC, przegroda, bezpiecznik HEGO |
| GŁÓWNY | 120A | Główny |
| WSZYSTKO | 15 lat | Alternator/regulator |
| (DRL) | 15 lat | Zespół świateł do jazdy dziennej (DRL) (zasilanie), przekaźnik DRL |
| (DRL2) (HLEV) | 15A (DRL2) 10A (HLEV) | Moduł DRL, STABILNY |
| POWT 1 | 15 lat | Pomocnicze gniazdo zasilania |
| MGŁA | 20 lat | Światła przeciwmgielne, światło przeciwmgielne |
| Klimatyzacja | 15 lat | sprzęgło klimatyzacji |
| (BRZUCH) | 25 lat | Układ przeciwblokujący SOL, EVAC i FILL (ABS) |
| POWT 2 | 15 lat | Pomocnicze gniazdo zasilania |
| DYREKTOR IG | 40A | Wejście |
| POMOC | 40A | Silnik dmuchawy, przekaźnik silnika dmuchawy |
| BTN 1 | 40A | JB – Przekaźnik akcesoriów, Radio, Przekaźnik TNS, Zapalniczka, Klaster, Lusterko elektryczne, GEM, Przekaźnik czasowy akcesoriów, Elektryczne szyby, Elektryczny szyberdach |
| (BRZUCH) | 60A | Silnik ABS, EVAC i FILL |
| BTN 2 | 40A | JB – Radio, zmieniarka CD, klaster, lampy sufitowe, lampki do czytania, lampki do ładowania, przekaźnik klaksonu, GEM, elektrozamki, regulacja prędkości |
| WENTYLATOR GŁÓWNY | 40A (2,0L) 50A (3,0L) | Główny wentylator |
| R DEF | 30A | Tylny odszraniacz |
| DODAJ WENTYLATORA | 40A (2,0L) 50A (3,0L) | Dodaj wentylator |
| GŁÓWNY CEE ISO | – | Przekaźnik CEE |
| POMPA PALIWA ISO | – | Przekaźnik pompy paliwa |
| GŁÓWNY WENTYLATOR ISO | Przekaźnik sterowania wentylatorem o niskiej prędkości (silnik 2,0 l) Przekaźnik sterowania wentylatorem o wysokiej prędkości 1 (silnik o pojemności 3,0 l) | |
| DODAJ ISO WENTYLATORA | Przekaźnik 1 sterowania wentylatorem wysokiej prędkości (silnik 2,0 l) Przekaźnik sterowania wentylatorem niskiej prędkości (silnik 3 l) | |
| DEF PRZEKAŹNIKI ISO | – | Tylny przekaźnik odszraniania |
| ST RELAIS ISO | – | Przekaźnik rozrusznika |
| DODAJ WENTYLATOR 2 ISO | Przekaźnik 2 sterowania wentylatorem wysokiej prędkości (silnik 3,0 l) Przekaźnik sterowania wentylatorem średniej prędkości (silnik 2,0 l) | |
| PRZEKAŹNIK MIKROMGIELNY | – | Przekaźnik światła przeciwmgielnego |
| MIKROPRZEKAŹNIK A/C | – | Przekaźnik sprzęgła klimatyzacji |
