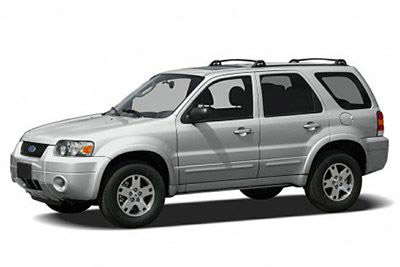

W tym artykule rozważymy pierwszą generację Ford Escape (ZB) po liftingu, wyprodukowaną w latach 2005-2007. Tutaj znajdziesz schematy skrzynek bezpieczników Ford Escape 2005, 2006 i 2007 , uzyskasz informacje o lokalizacji paneli bezpieczników. wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Układ bezpieczników Ford Escape 2005-2007
Bezpieczniki zapalniczki (gniazdo zasilania) to bezpiecznik nr 24 (zapalniczka) w skrzynce bezpieczników na desce rozdzielczej i bezpiecznik nr 12 (gniazdo zasilania) w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Panel bezpieczników znajduje się po prawej stronie konsoli środkowej, obok deski rozdzielczej za pokrywą.
Zdejmij pokrywę panelu, aby uzyskać dostęp do bezpieczników
Komora silnika
Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika (po lewej stronie).
Schematy skrzynek bezpieczników
Reklamy reklamowe
2005
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2005)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 15 A* | Światła postojowe do holowania |
| 2 | 5A* | Nieużywany |
| 3 | 15 A* | Przednie i tylne światła postojowe |
| 4 | 10 A* | Stacyjka |
| pięć | 2A* | Moduł sterujący układu napędowego (przekaźnik PCM), przekaźnik pompy paliwa, główny przekaźnik wentylatora, przekaźnik wentylatora wysokiej / niskiej prędkości 2, moduł PATS |
| 6 | 15 A* | Centralne światło stopu (CHMSL), światła stopu, PCM, system zapobiegający blokowaniu kół (ABS), kontrola prędkości, włącznik/wyłącznik hamulca |
| 7 | 10 A* | Zestaw wskaźników, złącze diagnostyczne, przełącznik lusterek elektrycznych, radio |
| osiem | – | Nieużywany |
| dziewięć | 30A** | Elektryczne zamki drzwi, Elektryczne fotele |
| dziesięć | 15 A* | Podgrzewane lustra |
| jedenaście | 15 A* | Szyberdach |
| 12 | 5A* | Radio |
| 13 | – | Nieużywany |
| czternaście | – | Nieużywany |
| piętnaście | 30A** | Okna elektryczne |
| szesnaście | 15 A* | Głośnik niskotonowy |
| 17 | 15 A* | Reflektory |
| 18 | 10 A* | 4×4 |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | 15 A* | trąbić |
| 21 | 10 A* | Silnik wycieraczki tylnej, spryskiwacz wycieraczki tylnej |
| 22 | 10 A* | Elektrochromatyczne lusterko wsteczne, zestaw wskaźników |
| 23 | 5A* | Nieużywany |
| 24 | 20 A* | Zapalniczka |
| 25 | 20A* | Silnik wycieraczki przedniej, spryskiwacz przedniej szyby |
| 26 | 5A* | Przełącznik trybu systemu klimatyzacji |
| 27 | 5A* | Odpowietrznik wkładu, przełącznik obejścia kontroli prędkości |
| 28 | 10 A* | Klaster instrumentów |
| 29 | 10 A* | Wspomaganie parkowania tyłem |
| trzydzieści | 5A* | Nieużywany |
| 31 | – | Nieużywany |
| 32 | 10 A* | Blokada zmiany biegów Frein |
| 33 | 15 A* | Moduł poduszki powietrznej, lampka kontrolna wyłączenia poduszki powietrznej pasażera (PAD), czujnik klasyfikacji pasażerów (OCS) |
| 34 | 5A* | Moduł ABS, Evac and Fill, Kontrola prędkości |
| 35 | 5A* | Moduł podgrzewanych siedzeń, 4×4 |
| * Bezpiecznik mini ** Bezpiecznik kasetowy |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w rozdzielnicy elektrycznej (2005)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 25A* | Panel bezpieczników I/P (RUN/START) |
| 2 | 25A* | Moc reflektorów |
| 3 | 25A* | Światła drogowe, kierunkowskazy, oświetlenie wewnętrzne, moc reflektorów |
| 4 | 5A* | Moc podtrzymująca życie (KA PWR) |
| pięć | 15 A* | Podgrzewane czujniki tlenu w spalinach (HE GO) |
| 6 | 20 A* | Pompa paliwowa |
| 7 | 40A** | Przekaźnik RUN / ACC – Lusterko elektrochromatyczne, Zapalniczka, Przednie i tylne wycieraczki |
| osiem | 30A** | Moduł sterujący układu napędowego (PCM), wtryskiwacze i cewka |
| dziewięć | 15 A* | Alternator |
| dziesięć | 30A* | Podgrzewane siedzenia |
| jedenaście | 10 A* | PCM |
| 12 | 20 A* | Gniazdo nr 1 |
| 13 | 20 A* | Światła przeciwmgielne |
| czternaście | 15 A* | Sprzęgło klimatyzacji, przekaźnik klimatyzacji |
| piętnaście | 30A* | Elektromagnes układu przeciwblokującego (ABS) |
| 17 | 50A** | Zapłon (główny) |
| 18 | 40A** | Silnik dmuchawy |
| dziewiętnaście | 40A** | Dodatkowy przekaźnik czasowy — subwoofer i 4×4, światła mijania |
| dwadzieścia | 60A** | abs |
| 21 | 40A** | Klakson, CHMSL, klaster, zamki elektryczne i fotele elektryczne |
| 22 | 40A** (silnik 4 cylindrowy) / 50A** (V6) | Miłośnik |
| 23 | 40A** | Tylny odszraniacz, przekaźnik świateł postojowych |
| 24 | 40A** (silnik 4 cylindrowy) / 50A** (V6) | Wentylator o wysokiej/niskiej prędkości |
| 25 | – | Manewrowy |
| R2 | – | Przekaźnik PCM |
| R3 | – | Przekaźnik pompy paliwa |
| R4 | – | Przekaźnik wentylatora chłodzącego |
| R5 | – | Przekaźnik wentylatora wysokiej / niskiej prędkości 1 |
| R7 | – | Przekaźnik rozrusznika |
| R8 | – | Przekaźnik wentylatora wysokiej/niskiej prędkości 2 |
| R9 | – | Przekaźnik światła przeciwmgielnego |
| R10 | – | Przekaźnik klimatyzacji |
| D1 | – | Dioda rozrusznika |
| D2 | – | Dioda A/C |
| * Bezpiecznik mini ** Bezpiecznik kasetowy |
2006
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2006)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 15 A* | Światła postojowe do holowania |
| 2 | – | Nieużywany |
| 3 | 15 A* | Przednie i tylne światła postojowe |
| 4 | 10 A* | Stacyjka |
| pięć | 2A* | Moduł sterujący układu napędowego (przekaźnik PCM), przekaźnik pompy paliwa, główny przekaźnik wentylatora, przekaźnik wentylatora wysokiej / niskiej prędkości 2, moduł PATS |
| 6 | 15 A* | Centralne światło stopu (CHMSL), światła stopu, PCM, system zapobiegający blokowaniu kół (ABS), kontrola prędkości, włącznik/wyłącznik hamulca |
| 7 | 10 A* | Zestaw wskaźników, złącze diagnostyczne, przełącznik lusterek elektrycznych, radio |
| osiem | – | Nieużywany |
| dziewięć | 30A** | Elektryczne zamki drzwi, Elektryczne fotele |
| dziesięć | 15 A* | Podgrzewane lustra |
| jedenaście | 15 A* | Szyberdach, lusterko elektrochromatyczne |
| 12 | 5A* | Radio |
| 13 | – | Nieużywany |
| czternaście | – | Nieużywany |
| piętnaście | 30A** | Okna elektryczne |
| szesnaście | 15 A* | Głośnik niskotonowy |
| 17 | 15 A* | Reflektory |
| 18 | 10 A* | 4×4 |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | 15 A* | trąbić |
| 21 | 10 A* | Silnik wycieraczki tylnej, spryskiwacz wycieraczki tylnej |
| 22 | 10 A* | Klaster instrumentów |
| 23 | – | Nieużywany |
| 24 | 20 A* | Zapalniczka |
| 25 | 20 A* | Silnik wycieraczki przedniej, spryskiwacz przedniej szyby |
| 26 | 5A* | Przełącznik trybu systemu klimatyzacji |
| 27 | 5A* | Odpowietrznik wkładu, przełącznik obejścia kontroli prędkości |
| 28 | 10 A* | Klaster instrumentów |
| 29 | 10 A* | Wspomaganie parkowania tyłem |
| trzydzieści | – | Nieużywany |
| 31 | – | Nieużywany |
| 32 | 10 A* | Blokada zmiany biegów Frein |
| 33 | 15 A* | Moduł poduszki powietrznej, lampka kontrolna wyłączenia poduszki powietrznej pasażera (PAD), czujnik klasyfikacji pasażerów (OCS) |
| 34 | 5A* | Moduł ABS, Evac and Fill, Kontrola prędkości |
| 35 | 5A* | Podgrzewany moduł siedzenia, 4WD |
| * Bezpiecznik mini ** Bezpiecznik kasetowy |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce elektrycznej (2006)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | – | Nieużywany |
| 2 | 25A* | Moc reflektorów |
| 3 | 25A* | Światła drogowe, kierunkowskazy, oświetlenie wewnętrzne, moc reflektorów |
| 4 | 5A* | Moc podtrzymująca życie (KA PWR) |
| pięć | 15 A* | Podgrzewane czujniki tlenu w spalinach (HEGO) |
| 6 | 20 A* | Pompa paliwowa |
| 7 | 40A** | Przekaźnik RUN / ACC – Lusterko elektrochromatyczne, Zapalniczka, Przednie i tylne wycieraczki |
| osiem | 30A** | Moduł sterujący układu napędowego (PCM), wtryskiwacze i cewka |
| dziewięć | 15 A* | Alternator |
| dziesięć | 30A* | Podgrzewane siedzenia |
| jedenaście | 10 A* | PCM |
| 12 | 20 A* | Punkt mocy |
| 13 | 20 A* | Światła przeciwmgielne |
| czternaście | 15 A* | Sprzęgło klimatyzacji, przekaźnik klimatyzacji |
| piętnaście | 30A* | Elektromagnes układu przeciwblokującego (ABS) |
| szesnaście | 25A* | Panel bezpieczników I/P (RUN/START) |
| 17 | 50A** | Zapłon (główny) |
| 18 | 40A** | Silnik dmuchawy |
| dziewiętnaście | 40A** | Dodatkowy przekaźnik czasowy — subwoofer i napęd 4WD, światła mijania |
| dwadzieścia | 60A** | abs |
| 21 | 40A** | Klakson, CHMSL, klaster, zamki elektryczne i fotele elektryczne |
| 22 | 40A** (I4) / 50A** (V6) | Miłośnik |
| 23 | 40A** | Tylny odszraniacz, przekaźnik świateł postojowych |
| 24 | 40A** (I4) / 50A** (V6) | Wentylator o wysokiej/niskiej prędkości |
| 25 | – | Manewrowy |
| R2 | – | Przekaźnik PCM |
| R3 | – | Przekaźnik pompy paliwa |
| R4 | – | Przekaźnik wentylatora chłodzącego |
| R5 | – | Przekaźnik wentylatora wysokiej / niskiej prędkości 1 |
| R6 | – | Przekaźnik silnika dmuchawy |
| R7 | – | Przekaźnik rozrusznika |
| R8 | – | Przekaźnik wentylatora wysokiej/niskiej prędkości 2 |
| R9 | – | Przekaźnik światła przeciwmgielnego |
| R10 | – | Przekaźnik klimatyzacji |
| D1 | – | Nieużywany |
| D2 | – | Dioda A/C |
| * Bezpiecznik mini ** Bezpiecznik kasetowy |
2007
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2007)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 15A* | Światła postojowe do holowania |
| 2 | – | Nieużywany |
| 3 | 15A* | Przednie i tylne światła postojowe |
| 4 | 10 A* | Stacyjka |
| pięć | 2A* | Moduł sterujący układu napędowego (przekaźnik PCM), przekaźnik pompy paliwa, główny przekaźnik wentylatora, przekaźnik wentylatora wysokiej / niskiej prędkości 2, moduł PATS |
| 6 | 15A* | Centralne światło stopu (CHMSL), światła stopu, PCM, system zapobiegający blokowaniu kół (ABS), kontrola prędkości, włącznik/wyłącznik hamulca |
| 7 | 10 A* | Zestaw wskaźników, złącze diagnostyczne, przełącznik lusterek elektrycznych, radio |
| osiem | 5A* | Odpowietrznik wkładu |
| dziewięć | 30A** | Elektryczne zamki drzwi, elektryczne siedzenia |
| dziesięć | 15A* | Podgrzewane lustra |
| jedenaście | 15A* | Szyberdach, lusterko elektrochromatyczne |
| 12 | 5A* | Radio |
| 13 | – | Nieużywany |
| czternaście | – | Nieużywany |
| piętnaście | 30A** | Okna elektryczne |
| szesnaście | 15A* | Głośnik niskotonowy |
| 17 | 15A* | Reflektory |
| 18 | 10 A* | 4×4 |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | 15A* | trąbić |
| 21 | 10 A* | Silnik wycieraczki tylnej, spryskiwacz wycieraczki tylnej |
| 22 | 10 A* | Klaster instrumentów |
| 23 | – | Nieużywany |
| 24 | 20A* | Zapalniczka |
| 25 | 20A* | Silnik wycieraczki przedniej, spryskiwacz przedniej szyby |
| 26 | 5A* | Przełącznik trybu systemu klimatyzacji |
| 27 | 5A* | Przełącznik anulowania kontroli prędkości |
| 28 | 10 A* | Klaster instrumentów |
| 29 | 10 A* | Wspomaganie parkowania tyłem |
| trzydzieści | – | Nieużywany |
| 31 | – | Nieużywany |
| 32 | 10 A* | Blokada zmiany biegów Frein |
| 33 | 15A* | Moduł poduszki powietrznej, lampka kontrolna wyłączenia poduszki powietrznej pasażera (PAD), czujnik klasyfikacji pasażerów (OCS) |
| 34 | 5A* | Moduł ABS, Evac and Fill, Kontrola prędkości |
| 35 | 5A* | Podgrzewany moduł siedzenia, 4WD |
| * Bezpiecznik mini ** Bezpiecznik kasetowy |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w skrzynce rozdzielczej (2007)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | – | Nieużywany |
| 2 | 25A* | Moc reflektorów |
| 3 | 25A* | Światła drogowe, kierunkowskazy, oświetlenie wewnętrzne, moc reflektorów |
| 4 | 5A* | Moc podtrzymująca życie (KA PWR) |
| pięć | 15 A* | Podgrzewane czujniki tlenu w spalinach (HE GO) |
| 6 | 20 A* | Pompa paliwowa |
| 7 | 40A** | Przekaźnik RUN / ACC – Lusterko elektrochromatyczne, Zapalniczka, Przednie i tylne wycieraczki |
| osiem | 30A** | Moduł sterujący układu napędowego (PCM), wtryskiwacze i cewka |
| dziewięć | 15 A* | Alternator |
| dziesięć | 30A* | Podgrzewane siedzenia |
| jedenaście | 10 A* | PCM |
| 12 | 20 A* | Punkt mocy |
| 13 | 20 A* | Światła przeciwmgielne |
| czternaście | 15 A* | Sprzęgło klimatyzacji, przekaźnik klimatyzacji |
| piętnaście | 30A* | Elektromagnes układu przeciwblokującego (ABS) |
| szesnaście | 25A* | Panel bezpieczników I/P (RUN/START) |
| 17 | 50A** | Zapłon (główny) |
| 18 | 40A** | Silnik dmuchawy |
| dziewiętnaście | 40A** | Dodatkowy przekaźnik czasowy — subwoofer i napęd 4WD, światła mijania |
| dwadzieścia | 60A** | abs |
| 21 | 40A** | Klakson, CHMSL, klaster, zamki elektryczne i fotele elektryczne |
| 22 | 40A** (I4) / 50A** (V6) | Miłośnik |
| 23 | 40A** | Tylny odszraniacz, przekaźnik świateł postojowych |
| 24 | 40A** (I4) / 50A** (V6) | Wentylator o wysokiej/niskiej prędkości |
| 25 | – | Manewrowy |
| R2 | – | Przekaźnik PCM |
| R3 | – | Przekaźnik pompy paliwa |
| R4 | – | Przekaźnik wentylatora chłodzącego |
| R5 | – | Przekaźnik wentylatora wysokiej / niskiej prędkości 1 |
| R6 | – | Przekaźnik silnika dmuchawy |
| R7 | – | Przekaźnik rozrusznika |
| R8 | – | Przekaźnik wentylatora wysokiej/niskiej prędkości 2 |
| R9 | – | Przekaźnik światła przeciwmgielnego |
| R10 | – | Przekaźnik klimatyzacji |
| D1 | – | Nieużywany |
| D2 | – | Dioda A/C |
| * Bezpiecznik mini ** Bezpiecznik kasetowy |
