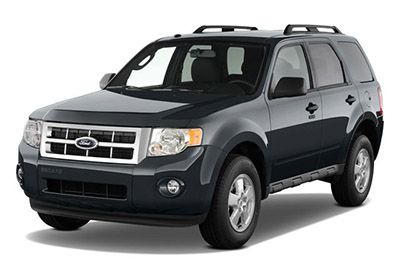

W tym artykule rozważymy drugą generację Forda Escape, produkowanego od 2008 do 2012 roku. Tutaj znajdziesz schematy skrzynki bezpieczników Ford Escape 2008, 2009, 2010, 2011 i 2012 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i dowiedz się o przyporządkowaniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Ford Escape 2008-2012
Bezpieczniki zapalniczki (gniazdo zasilania) to bezpiecznik nr 40 (gniazdo przednie) w skrzynce bezpieczników deski rozdzielczej i bezpiecznik nr 3 (gniazdo tylne (konsola środkowa)) w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Panel bezpieczników znajduje się po prawej stronie konsoli środkowej, obok deski rozdzielczej za pokrywą.
Zdejmij pokrywę panelu, aby uzyskać dostęp do pokrywy bezpiecznika. Naciśnij zaczepy na górze i na dole osłony bezpiecznika, aby ją zdjąć.
Komora silnika
Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika (po lewej stronie).
Schematy skrzynek bezpieczników
Reklamy reklamowe
2008
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2008)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 30A | Nieużywany (zapasowy) |
| 2 | 15A | Włącznik/wyłącznik hamulca |
| 3 | 15A | Nieużywany (zapasowy) |
| 4 | 30A | Nieużywany (zapasowy) |
| pięć | 10 A | Podświetlenie klawiatury, blokada dźwigni hamulca (BSI), SPDJB |
| 6 | 20A | Kierunkowskazy, światła stop |
| 7 | 10 A | Światła mijania (lewe) |
| osiem | 10 A | Światła mijania (po prawej) |
| dziewięć | 15A | Światła wewnętrzne |
| dziesięć | 15A | Podświetlenie |
| jedenaście | 10 A | Napęd na cztery koła |
| 12 | 7,5A | Elektryczny przełącznik lusterka |
| 13 | 7,5A | Odpowietrznik wkładu |
| czternaście | 10 A | FCIM (przyciski radiowe), radio satelitarne, moduł wyświetlacza przedniego |
| piętnaście | 10 A | Kontrola klimatu |
| szesnaście | 15A | Nieużywany (zapasowy) |
| 17 | 20A | Cała moc silnika zamka, odblokowanie tylnej klapy, odblokowanie tylnej szyby |
| 18 | 20A | Podgrzewane siedzenie |
| dziewiętnaście | 25A | Wycieraczka tylnej szyby |
| dwadzieścia | 15A | Wiązanie danych |
| 21 | 15A | Światła przeciwmgielne |
| 22 | 15A | Światła postojowe |
| 23 | 15A | Czerwone światła |
| 24 | 20A | Przekaźnik klaksonowy |
| 25 | 10 A | Lampy na zamówienie |
| 26 | 10 A | Grupa pulpitów |
| 27 | 20A | Stacyjka |
| 28 | 5A | Radio |
| 29 | 5A | Grupa pulpitów |
| trzydzieści | 5A | Anulowanie nadbiegu |
| 31 | 10 A | Moduł kompasu |
| 32 | 10 A | Moduł kontroli stresu |
| 33 | 10 A | Przełącznik kontroli prędkości |
| 34 | 5A | Wyłącznik kontroli prędkości, ABS |
| 35 | 10 A | Napęd na cztery koła, EPAS (kierowanie) |
| 36 | 5A | Transceiver PATS |
| 37 | 10 A | Kontrola klimatu |
| 38 | 20A | Subwoofer/wzmacniacz (radiowy audiofil) |
| 39 | 20A | Radio |
| 40 | 20A | Przednie gniazdo zasilania |
| 41 | 15A | Przełączniki blokady drzwi kierowcy/pasażera |
| 42 | 10 A | Nieużywany (zapasowy) |
| 43 | 10 A | Logika tylnej wycieraczki, podgrzewany przekaźnik siedzeń, automatycznie przyciemniane lusterko |
| 44 | 10 A | Nieużywany (zapasowy) |
| 45 | 5A | Logika wycieraczki przedniej, przekaźnik silnika dmuchawy |
| 46 | 7,5A | OCS (wstrzymanie), PADI (wstrzymanie) |
| 47 | Wyłącznik automatyczny 30A | Elektryczne szyby, szyberdach |
| 48 | – | Przekaźnik akcesoriów opóźniony |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce rozdzielczej (2008)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| A | 80A w południe | AEPA |
| b | 125A w południe | SPDJB |
| jeden | 15 A* | Podgrzewane lustro |
| 2 | 30A** | Tylny odszraniacz |
| 3 | 20A** | Tylne gniazdo zasilania (konsola środkowa) |
| 4 | 20A** | Pompa paliwowa |
| pięć | 10 A* | Moduł sterujący układu napędowego Keep Alive (PCM) |
| 6 | 15 A* | Alternator |
| 7 | 10 A* | Światła cofania |
| osiem | 20 A* | Światła postojowe do holowania |
| dziewięć | 50A** | Układ przeciwblokujący (ABS) |
| dziesięć | 30A** | Wycieraczki |
| jedenaście | 30A** | Wejście |
| 12 | 40A** | Silnik dmuchawy |
| 13 | 10 A* | sprzęgło klimatyzacji |
| czternaście | 15 A* | Wskaźniki holowania |
| piętnaście | – | Nieużywany |
| szesnaście | 40A** | Wentylator chłodzący 1 |
| 17 | 40A** | Wentylator chłodzący 2 |
| 18 | 20A** | Elektrozawór ABS |
| dziewiętnaście | 30A** | Fotele elektryczne |
| dwadzieścia | – | Przekaźnik sprzęgła klimatyzacji |
| 21A | – | Tylny przekaźnik odszraniania |
| 21B | – | Nieużywany |
| 21C | – | Przekaźnik dmuchawy |
| 21D | – | Przekaźnik PCM |
| 22 | – | Nieużywany |
| 23 | – | Nieużywany |
| 24 | 10 A* | Transmisja PCM |
| 25 | – | Nieużywany |
| 26 | 10 A* | PCM mil |
| 27 | 10 A* | Niemili PCM |
| 28 | 15 A* | PCM |
| 29 | 15 A* | Cewki zapłonowe |
| 30A | – | Przekaźnik wentylatora chłodzącego 1 |
| 30B | – | Przekaźnik rozrusznika |
| 30C | – | Główny przekaźnik wentylatora chłodzącego |
| 30D | – | Przekaźnik wentylatora 2 |
| 31A | – | Przekaźnik światła cofania |
| 31B | – | Przekaźnik pompy paliwa |
| 31C | – | Przekaźnik skrętu w lewo |
| 31D | – | Przekaźnik skrętu w prawo |
| 31E | – | Przekaźnik do holowania |
| 31F | – | Nieużywany |
| 32 | – | Dioda sprzęgła klimatyzacji |
| 33 | – | Dioda PCM |
| 34 | – | Dioda rozrusznika |
| 35 | 10 A* | Przekaźnik światła cofania, moduł kontroli prędkości, tylny przekaźnik odszraniania |
| 36 | – | Nieużywany |
| 37 | – | Nieużywany |
| * Bezpiecznik mini ** Bezpiecznik kasetowy |
2009
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2009)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | 30A | Nieużywany (zapasowy) |
| 2 | 15A | Włącznik/wyłącznik hamulca |
| 3 | 15A | Moduł synchronizacji |
| 4 | 30A | Dach księżycowy |
| pięć | 10 A | Podświetlenie klawiatury, blokada dźwigni hamulca (BSI), SPDJB |
| 6 | 20A | Kierunkowskazy, światła stop |
| 7 | 10 A | Światła mijania (lewe) |
| osiem | 10 A | Światła mijania (po prawej) |
| dziewięć | 15A | Światła wewnętrzne |
| dziesięć | 15A | Podświetlenie |
| jedenaście | 10 A | Napęd na cztery koła |
| 12 | 7,5A | Elektryczny przełącznik lusterka |
| 13 | 5A | Nieużywany (zapasowy) |
| czternaście | 10 A | FCIM (przyciski radiowe), radio satelitarne, moduł wyświetlacza przedniego |
| piętnaście | 10 A | Kontrola klimatu |
| szesnaście | 15A | Nieużywany (zapasowy) |
| 17 | 20A | Cała moc do silnika blokującego, Odblokowanie tylnej klapy, Odblokowanie okna podnoszącego |
| 18 | 20A | Podgrzewane siedzenie |
| dziewiętnaście | 25A | Wycieraczka tylnej szyby |
| dwadzieścia | 15A | Wiązanie danych |
| 21 | 15A | Światła przeciwmgielne |
| 22 | 15A | Światła postojowe |
| 23 | 15A | Czerwone światła |
| 24 | 20A | Przekaźnik klaksonowy |
| 25 | 10 A | Lampy na zamówienie |
| 26 | 10 A | Grupa pulpitów |
| 27 | 20A | Stacyjka |
| 28 | 5 lat | Radio |
| 29 | 5A | Grupa pulpitów |
| trzydzieści | 5A | Nieużywany (zapasowy) |
| 31 | 10 A | Moduł kontroli stresu |
| 32 | 10 A | Nieużywany (zapasowy) |
| 33 | 10 A | Nieużywany (zapasowy) |
| 34 | 5A | Układ przeciwblokujący (ABS) |
| 35 | 10 A | Napęd na cztery koła, moduł elektrycznego wspomagania kierownicy (EPAS), moduł wspomagania parkowania |
| 36 | 5A | Transceiver PATS |
| 37 | 10 A | Kontrola klimatu |
| 38 | 20A | Subwoofer/wzmacniacz (radiowy audiofil) |
| 39 | 20A | Radio, wzmacniacz radiowy (tylko nawigacja) |
| 40 | 20A | Przednie gniazdo zasilania |
| 41 | 15A | Przełączniki blokady drzwi kierowcy/pasażera, Automatycznie przyciemniane lusterko wsteczne, Kompas, Oświetlenie otoczenia, Przezroczysty dach |
| 42 | 10 A | Nieużywany (zapasowy) |
| 43 | 10 A | Logika tylnej wycieraczki, przekaźnik podgrzewanych siedzeń, zestaw wskaźników |
| 44 | 10 A | Nieużywany (zapasowy) |
| 45 | 5A | Logika wycieraczki przedniej, przekaźnik silnika dmuchawy |
| 46 | 7,5A | OCS (wstrzymanie), PADI (wstrzymanie) |
| 47 | Wyłącznik automatyczny 30A | Okna elektryczne |
| 48 | – | Przekaźnik akcesoriów opóźniony |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce rozdzielczej (2009)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| A | 80A w południe | Elektroniczny moduł wspomagania kierownicy (EPAS) |
| b | 125A w południe | SPDJB |
| jeden | 15A* | Podgrzewane lustro |
| 2 | 30A** | Tylny odszraniacz |
| 3 | 20A** | Tylne gniazdo zasilania (konsola środkowa) |
| 4 | – | Nieużywany |
| pięć | 10 A* | Moduł sterowania układem napędowym (PCM) Podtrzymywanie zasilania, przekaźnik PCM, odpowietrznik kasety |
| 6 | 15A* | Alternator |
| 7 | 15A* | Zatrzask tylnej klapy |
| osiem | 20A* | Światła postojowe do holowania |
| dziewięć | 50A** | Układ przeciwblokujący (ABS) |
| dziesięć | 30A** | Wycieraczki |
| jedenaście | 30A** | Wejście |
| 12 | 40 A** | Silnik dmuchawy |
| 13 | 10 A* | sprzęgło klimatyzacji |
| czternaście | 15A* | Wskaźniki holowania |
| piętnaście | – | Nieużywany |
| szesnaście | 40A** | Wentylator chłodzący 1 |
| 17 | 40A** | Wentylator chłodzący 2 |
| 18 | 20A** | Elektrozawór ABS |
| dziewiętnaście | 30A** | Fotele elektryczne |
| dwadzieścia | – | Przekaźnik sprzęgła klimatyzacji |
| 21A | – | Tylny przekaźnik odszraniania |
| 21B | – | Przekaźnik paliwa |
| 21C | – | Przekaźnik dmuchawy |
| 21D | – | Przekaźnik PCM |
| 22 | 20A* | Pompa paliwowa |
| 23 | 15A* | Wtryskiwacze paliwa |
| 24 | – | Nieużywany |
| 25 | – | Nieużywany |
| 26 | 15A* | Cewki zapłonowe |
| 27 | 10 A* | Wskaźnik braku awarii PCM |
| 28 | 20A* | Lampka kontrolna awarii Mil-on PCM |
| 29 | 15A* | Moduł sterujący układu napędowego |
| 30A | – | Przekaźnik wentylatora chłodzącego 1 |
| 30B | – | Przekaźnik rozrusznika |
| 30C | – | Główny przekaźnik wentylatora chłodzącego |
| 30D | – | Przekaźnik wentylatora 2 |
| 31A | – | Przekaźnik światła cofania |
| 31B | – | Nieużywany |
| 31C | – | Przekaźnik skrętu w lewo |
| 31D | – | Przekaźnik skrętu w prawo |
| 31E | – | Przekaźnik do holowania |
| 31F | – | Przekaźnik blokady tylnej klapy |
| 32 | – | Nieużywany |
| 33 | – | Dioda PCM |
| 34 | – | Dioda rozrusznika |
| 35 | 10 A* | Start / start, światła cofania, tylny przekaźnik odszraniania |
| 36 | – | Nieużywany |
| 37 | – | Nieużywany |
| * Bezpiecznik mini ** Bezpiecznik kasetowy |
2010, 2011, 2012
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2010, 2011, 2012)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | 30A | Nieużywany (zapasowy) |
| 2 | 15A | Włącznik/wyłącznik hamulca |
| 3 | 15A | Moduł SYNC® |
| 4 | 30A | Dach księżycowy |
| pięć | 10 A | Oświetlenie klawiatury, blokada dźwigni hamulca (BSI), panel bezpieczników w przedziale pasażerskim |
| 6 | 20A | Kierunkowskazy, światła stop |
| 7 | 10 A | Światła mijania (lewe) |
| osiem | 10 A | Światła mijania (po prawej) |
| dziewięć | 15A | Światła wewnętrzne |
| dziesięć | 15A | Podświetlenie |
| jedenaście | 10 A | Napęd na cztery koła |
| 12 | 7,5A | Elektryczny przełącznik lusterka |
| 13 | 5A | Nieużywany (zapasowy) |
| czternaście | 10 A | FCIM (przyciski radiowe), moduł wyświetlacza przedniego, moduł GPS |
| piętnaście | 10 A | Kontrola klimatu |
| szesnaście | 15A | Nieużywany (zapasowy) |
| 17 | 20A | Cała moc silnika zamka, odblokowanie tylnej klapy, odblokowanie tylnej szyby |
| 18 | 20A | Podgrzewane siedzenie |
| dziewiętnaście | 25A | Wycieraczka tylnej szyby |
| dwadzieścia | 15A | Wiązanie danych |
| 21 | 15A | Światła przeciwmgielne |
| 22 | 15A | Światła postojowe |
| 23 | 15A | Czerwone światła |
| 24 | 20A | Przekaźnik klaksonowy |
| 25 | 10 A | Lampy na zamówienie |
| 26 | 10 A | Grupa pulpitów |
| 27 | 20A | Stacyjka |
| 28 | 5A | Radio |
| 29 | 5A | Grupa pulpitów |
| trzydzieści | 5A | Nieużywany (zapasowy) |
| 31 | 10 A | Moduł kontroli stresu |
| 32 | 10 A | Tylny moduł kamery wideo |
| 33 | 10 A | Nieużywany (zapasowy) |
| 34 | 5A | Nieużywany (zapasowy) |
| 35 | 10 A | Napęd na cztery koła, Elektryczne wspomaganie kierownicy (EPAS), Moduł wspomagania parkowania, Moduł aktywnego wspomagania parkowania |
| 36 | 5A | Transceiver z pasywnym systemem antykradzieżowym (PATS) |
| 37 | 10 A | Kontrola klimatu |
| 38 | 20A | Subwoofer/wzmacniacz (radio premium) |
| 39 | 20A | Radio, Wzmacniacz radiowy (tylko nawigacja) |
| 40 | 20A | Przednie gniazdo zasilania |
| 41 | 15A | Przełączniki blokady drzwi kierowcy/pasażera, automatycznie ściemniające się lusterko wsteczne, kompas, oświetlenie otoczenia, przezroczysty dach, wyświetlacz kamery w lusterku wstecznym |
| 42 | 10 A | Nieużywany (zapasowy) |
| 43 | 10 A | Logika tylnej wycieraczki, przekaźnik podgrzewanych siedzeń, zestaw wskaźników |
| 44 | 10 A | Nieużywany (zapasowy) |
| 45 | 5A | Logika wycieraczki przedniej, przekaźnik silnika dmuchawy |
| 46 | 7,5A | System klasyfikacji pasażerów (OCS), wskaźnik wyłączenia poduszki powietrznej pasażera (PADI) |
| 47 | Wyłącznik automatyczny 30A | Okna elektryczne |
| 48 | – | Opóźniony przekaźnik pomocniczy |
Komora silnika
Reklamy reklamowe
Rozmieszczenie bezpieczników w skrzynce rozdzielczej (2010, 2011, 2012)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| A | 80A w południe | Elektroniczny moduł wspomagania kierownicy (EPAS) |
| b | 125A w południe | Tabela bezpieczników w przedziale pasażerskim |
| jeden | 15 A* | Podgrzewane lustro |
| 2 | 30A** | Tylny odszraniacz |
| 3 | 20 A** | Tylne gniazdo zasilania (konsola środkowa) |
| 4 | – | Nieużywany |
| pięć | 10 A* | Moduł sterowania układem napędowym (PCM) — utrzymywanie zasilania, przekaźnik PCM, odpowietrznik kasety |
| 6 | 15 A* | Alternator |
| 7 | 15 A* | Zatrzask tylnej klapy |
| osiem | 20 A* | Światła postojowe do holowania |
| dziewięć | 50A** | Układ przeciwblokujący (ABS) |
| dziesięć | 30A** | Wycieraczki |
| jedenaście | 30A** | Wejście |
| 12 | 40A** | Silnik dmuchawy |
| 13 | 10 A* | sprzęgło klimatyzacji |
| czternaście | 15 A* | Wskaźniki holowania |
| piętnaście | – | Nieużywany |
| szesnaście | 40A** | Wentylator chłodzący 1 |
| 17 | 40A** | Wentylator chłodzący 2 |
| 18 | 20A** | Elektrozawór ABS |
| dziewiętnaście | 30A** | Fotele elektryczne |
| dwadzieścia | – | Przekaźnik sprzęgła klimatyzacji |
| 21A | – | Tylny przekaźnik odszraniania |
| 21B | – | Przekaźnik paliwa |
| 21C | – | Przekaźnik dmuchawy |
| 21D | – | Przekaźnik PCM |
| 22 | 20 A* | Pompa paliwowa |
| 23 | 15 A* | Wtryskiwacze paliwa |
| 24 | – | Nieużywany |
| 25 | 5A* | abs |
| 26 | 15 A* | Cewki zapłonowe |
| 27 | 10 A* | PCM-ogólna lampka kontrolna awarii elementu układu napędowego |
| 28 | 20 A* | PCM-kontrolka awarii elementu układu napędowego związanego z emisją |
| 29 | 15 A* | PCM |
| 30A | – | Przekaźnik wentylatora chłodzącego 1 |
| 30B | – | Przekaźnik rozrusznika |
| 30C | – | Główny przekaźnik wentylatora chłodzącego |
| 30D | – | Przekaźnik wentylatora 2 |
| 31A | – | Przekaźnik światła cofania |
| 31B | – | Nieużywany |
| 31C | – | Przekaźnik skrętu w lewo |
| 31D | – | Przekaźnik skrętu w prawo |
| 31E | – | Przekaźnik do holowania |
| 31F | – | Przekaźnik blokady tylnej klapy |
| 32 | – | Nieużywany |
| 33 | – | Dioda PCM |
| 34 | – | Dioda rozrusznika |
| 35 | 10 A* | Start / start, światła cofania, tylny przekaźnik odszraniania |
| 36 | – | Nieużywany |
| * Bezpiecznik mini ** Bezpiecznik kasetowy |
