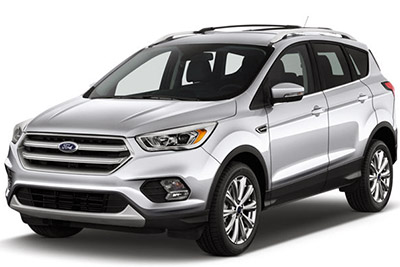

W tym artykule rozważymy trzecią generację Forda Escape, produkowanego od 2013 do 2019 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Ford Escape 2013, 2014, 2015, 2016, 2017, 2018 i 2019 , uzyskasz informacje na temat „lokalizacji panele bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Ford Escape 2013-2019
Bezpieczniki zapalniczki (gniazdo zasilania) to bezpiecznik F61 (zapalniczka, gniazdo zasilania ) w skrzynce bezpieczników w desce rozdzielczej, bezpieczniki F15 (przednie gniazdo/gniazdo zapalniczki), F17 (tylne gniazdo zasilania, jeśli dotyczy) i F18 (centralne gniazdo zasilania) w skrzynce bezpieczników w komorze silnika i bezpieczniku F27 (gniazdo zasilania bagażnika) w skrzynce bezpieczników w bagażniku.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Panel bezpieczników znajduje się po prawej stronie pod schowkiem (zdejmij spód schowka).
Komora silnika
Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika (po lewej stronie).
Bagażnik
Panel bezpieczników znajduje się w bagażniku za nadkolem po stronie pasażera.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2013
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2013)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| 56 | 20A | Zasilanie pompy paliwa, miernik masy powietrza |
| 57 | – | Nieużywany |
| 58 | – | Nieużywany |
| 59 | 5A | Pasywny nadajnik-odbiornik antykradzieżowy |
| 60 | 10 A | Oświetlenie wewnętrzne, zestaw przełączników drzwi kierowcy, oświetlenie schowka na rękawiczki, ławka przełączników konsoli napowietrznej |
| 61 | 20A | Zapalniczka, gniazdo zasilania |
| 62 | 5A | Moduł czujnika deszczu, automatycznie przyciemniane lusterko wsteczne |
| 63 | – | Nieużywany |
| 64 | – | Nieużywany |
| 65 | 10 A | Odblokowanie tylnej klapy |
| 66 | 20A | Zasilanie odblokowania drzwi kierowcy, podwójne ryglowanie |
| 67 | 7,5 A | SYNC®, wyświetlacz wielofunkcyjny, moduł globalnego systemu pozycjonowania |
| 68 | – | Nieużywany |
| 69 | 5A | Klaster instrumentów |
| 70 | 20A | Centralne zasilanie blokowania i odblokowywania |
| 71 | 10 A | Głowica sterująca nagrzewnicą (klimatyzacja manualna), automatyczna elektroniczna regulacja temperatury Duel |
| 72 | 7,5 A | Moduł kierownicy |
| 73 | 5A | Złącze łącza danych |
| 74 | 15A | Zasilanie świateł drogowych |
| 75 | 15A | Zasilanie światła przeciwmgielnego |
| 76 | 10 A | Zasilanie światła cofania |
| 77 | 20A | Zasilanie spryskiwacza przedniej szyby |
| 78 | 5A | Wyłącznik zapłonu, przycisk start |
| 79 | 15A | Radio, nawigacyjny odtwarzacz DVD, ekran dotykowy, przełącznik świateł awaryjnych, przełącznik blokady drzwi |
| 80 | 20A | Dostawa szyberdachu |
| 81 | 5A | Odbiornik częstotliwości radiowych |
| 82 | 20A | Przekaźnik spryskiwacza szyby przedniej |
| 83 | 20A | Centralny zamek |
| 84 | 20A | Zasilanie odblokowania drzwi napędowych, podwójny zamek |
| 85 | 7,5 A | Zasilanie elektroniczne 15 |
| 86 | 10 A | Moduł poduszki powietrznej, system klasyfikacji pasażerów, wskaźnik wyłączenia poduszki powietrznej pasażera |
| 87 | – | Nieużywany |
| 88 | – | Nieużywany |
| 89 | – | Nieużywany |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce elektrycznej (2013)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| F1 | – | Nieużywany |
| F2 | – | Nieużywany |
| F3 | – | Nieużywany |
| F4 | – | Nieużywany |
| F5 | – | Nieużywany |
| F6 | – | Nieużywany |
| F7 | 40 A** | Układ przeciwblokujący / pompa elektronicznego programu stabilności |
| F8 | 30A** | Elektroniczny zawór programu stabilności |
| F9 | – | Nieużywany |
| F10 | 40 A** | Silnik dmuchawy nagrzewnicy |
| F11 | – | Nieużywany |
| F12 | 30A** | Bezpiecznik przekaźnika modułu sterującego układu napędowego |
| F13 | 30A** | Przekaźnik rozrusznika |
| F14 | 25A** | Elektryczna szyba tylna (bez skrzynki sterowniczej drzwi) |
| F15 | 20A** | Przednia zapalniczka / gniazdo zasilania |
| F 16 | 25A** | Elektryczna szyba przednia (bez sterownika drzwi) |
| F17 | 20A** | Tylne gniazdo zasilania |
| F18 | 20A** | Gniazdo centralne |
| F19 | 5A* | Układ przeciwblokujący / elektroniczny program stabilności 15 paszy |
| F20 | 15 A* | trąbić |
| F21 | 5A* | Włącznik światła hamowania |
| F22 | 15 A* | System monitorowania baterii |
| F23 | 5A* | Cewki przekaźnikowe |
| F24 | 5A* | Moduł włącznika światła |
| F25 | 10 A* | Elektryczne lusterko zewnętrzne (bez sterownika drzwi) |
| F26 | 5A* | Moc podtrzymująca życie |
| F27 | 15 A* | sprzęgło klimatyzacji |
| F28 | 10 A* | Moc pojazdu – wtryskiwacz paliwa |
| F29 | 2 5A* | Odmrażacz tylnej szyby |
| F30 | – | Nieużywany |
| F31 | 5A* | Wentylator chłodzący olej modułu przenoszenia mocy (specyfikacja dla Bliskiego Wschodu) |
| F32 | 15 A* | Moc pojazdu |
| F33 | 10 A* | Moc pojazdu 2 |
| F34 | 10 A* | Moc pojazdu 3 |
| F35 | 15 A* | Moc pojazdu 4 |
| F36 | 5A* | Aktywne żaluzje grillowe |
| F37 | 10 A* | Czujnik klasyfikacji pasażerów / Zasilanie wskaźnika wyłączenia poduszki powietrznej pasażera |
| F38 | 5A* | Zasilanie zapłonu modułu sterującego silnika / modułu sterującego skrzynią biegów |
| F39 | 5A* | Światła do jazdy dziennej / Zasilanie zapłonu modułu sterującego reflektorów |
| F40 | 5A* | Elektroniczne wspomaganie kierownicy 15 zasilacz |
| F41 | 20A* | 15 moduł sterowania mocą ciała; |
| F42 | 15 A* | Wycieraczka tylnej szyby |
| F43 | 15 A* | Zasilanie modułu sterowania reflektorami |
| F44 | 15 A* | Przednie światła przeciwmgielne do jazdy dziennej |
| F45 | – | Nieużywany |
| F46 | 50A** | Inteligentne moduły silnika wycieraczek |
| F47 | – | Nieużywany |
| F48 | 5A* | Klawiatura |
| R1 | – | Nieużywany |
| R2 | Mikroprzekaźnik | trąbić |
| R3 | – | Wentylator chłodzący olej modułu przenoszenia mocy (specyfikacja dla Bliskiego Wschodu) |
| R4 | – | Przednie światła przeciwmgielne do jazdy dziennej |
| R5 | – | Nieużywany |
| R6 | – | Nieużywany |
| R7 | – | Nieużywany |
| R8 | Mini przekaźnik | Opóźniony przekaźnik pomocniczy |
| R9 | – | Nieużywany |
| R10 | Mini przekaźnik | Przekaźnik rozrusznika |
| R11 | Mikroprzekaźnik | sprzęgło klimatyzacji |
| R12 | Przekaźnik elektryczny | Miłośnik |
| R13 | Mini przekaźnik | Wentylator nagrzewnicy |
| R14 | Mini przekaźnik | Przekaźnik sterowania silnikiem |
| R15 | Przekaźnik elektryczny | Podgrzewana tylna szyba |
| R16 | Przekaźnik elektryczny | Zapłon 15 |
| * Mini bezpieczniki ** Bezpieczniki kasetowe |
Reklamy reklamowe
Bagażnik
Przydział bezpieczników w bagażniku (2013)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| F1 | 5A | Moduł wejścia do tylnej klapy bez użycia rąk |
| F2 | 10 A | Moduł pojazdu bez kluczyka |
| F3 | 5A | Klamki do drzwi pojazdu bez kluczyka |
| F4 | 25A | Sterownik drzwi przednich lewych |
| F5 | 25A | Sterownik drzwi przednich prawych |
| F6 | 25A | Sterownik drzwi tylnych lewych |
| F7 | 25A | Sterownik prawych tylnych drzwi |
| F8 | – | Nieużywany |
| F9 | 25A | Silnik fotela kierowcy |
| F10 | 5A | Zasilanie logiki modułu pamięci fotela kierowcy |
| F11 | 5A | Zasilanie tylnej cewki zapłonowej |
| F12 | – | Nieużywany |
| F13 | – | Nieużywany |
| F14 | – | Nieużywany |
| F15 | – | Nieużywany |
| F 16 | – | Nieużywany |
| F17 | – | Nieużywany |
| F18 | – | Nieużywany |
| F19 | – | Nieużywany |
| F20 | – | Nieużywany |
| F21 | – | Nieużywany |
| F22 | – | Nieużywany |
| F23 | 25A | Wzmacniacz dźwięku |
| F24 | 30A | Przetwornica mocy DC/AC |
| F25 | 25A | Elektryczna klapa tylna |
| F26 | 40A | Akcesoria / 30 pasz 1 moduł holowniczy |
| F27 | – | Nieużywany |
| F28 | – | Nieużywany |
| F29 | 5A | System wykrywania martwego pola, kamera cofania z pomocą parkowania; |
| F30 | 5A | Moduł wspomagania parkowania |
| F31 | – | Nieużywany |
| F32 | 5A | Przetwornica mocy DC/AC |
| F33 | – | Nieużywany |
| F34 | 20A | Ogrzewanie fotela kierowcy |
| F35 | 20A | Ogrzewanie fotela pasażera |
| F36 | – | Nieużywany |
| F37 | 5A | szyberdach |
| F38 | – | Nieużywany |
| F39 | – | Nieużywany |
| F40 | – | Nieużywany |
| F41 | – | Nieużywany |
| F42 | – | Nieużywany |
| F43 | – | Nieużywany |
| F44 | – | Nieużywany |
| F45 | – | Nieużywany |
| F46 | – | Nieużywany |
| R1 | Przekaźnik elektryczny | Przekaźnik tylny 15 |
| R2 | – | Nieużywany |
| R3 | – | Nieużywany |
| R4 | – | Nieużywany |
| R5 | – | Nieużywany |
| R6 | – | Nieużywany |
2014, 2015
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2014, 2015)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| F56 | 20A | Zasilanie pompy paliwa, miernik masy powietrza. |
| F57 | – | Nieużywany. |
| F58 | 5A | Nieużywany (zapasowy). |
| F59 | 5A | Pasywny nadajnik-odbiornik antykradzieżowy. |
| F60 | 10 A | Wewnętrzne światło. Zestaw przełączników drzwi kierowcy. Oświetlenie schowka na rękawiczki. Ławka przełączników w górnej konsoli. |
| F61 | 20A | Zapalniczka. Punkt mocy. |
| F62 | 5A | Moduł czujnika deszczu. Samościemniające się lustro. |
| F63 | 10 A | Nieużywany (zapasowy). |
| F64 | – | Nieużywany. |
| F65 | 10 A | Odblokowanie tylnej klapy. |
| F66 | 20A | Odblokowanie drzwi kierowcy. |
| F67 | 7,5 A | SYNCHRONIZACJA. Wyświetlacz wielofunkcyjny. Moduł globalnego systemu pozycjonowania. |
| F68 | – | Nieużywany. |
| F69 | 5A | Klaster instrumentów. |
| F70 | 20A | Zapewnienie centralnego zamka i odblokowania. |
| F71 | 7,5 A | Głowica sterująca nagrzewnicą (klimatyzacja manualna). Podwójna elektroniczna automatyczna regulacja temperatury. |
| F72 | 7,5 A | Moduł kierownicy. |
| F73 | 7,5 A | Złącze łącza danych. |
| F74 | 15A | Zasilanie reflektorów świateł drogowych. |
| F75 | 15A | Światło przeciwmgielne. |
| F76 | 10 A | Światło wsteczne. |
| F77 | 20A | Pompa spryskiwacza. |
| F78 | 5A | Stacyjka. Przycisk Start. |
| F79 | 15A | Radio. Nawigacyjny odtwarzacz DVD. Ekran dotykowy. Przełącznik świateł awaryjnych. Przełącznik blokady drzwi. |
| F80 | 20A | Dostawa szyberdachu. |
| F81 | 5A | Odbiornik częstotliwości radiowych. |
| F82 | 20A | Pompa spryskiwacza. |
| F83 | 20A | Centralny zamek. |
| F84 | 20A | Odblokowanie drzwi napędu. |
| F85 | 7,5A | Zasilanie elektroniczne 15. |
| F86 | 10 A | Moduł poduszki powietrznej. System klasyfikacji pasażerów. Lampka ostrzegawcza wyłączenia poduszki powietrznej pasażera. |
| F87 | 15A | Nieużywany (zapasowy). |
| F88 | 25A | Zasilanie dla F67, F69, F71 i F79. |
| F89 | – | Nieużywany. |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w rozdzielnicy elektrycznej (2014, 2015)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| F7 | 50A** | Układ przeciwblokujący i pompa elektronicznego programu stabilności. |
| F8 | 30 A** | Elektroniczny zawór programu stabilności. |
| F9 | – | Nieużywany. |
| F10 | 40A** | Silnik dmuchawy nagrzewnicy. |
| F11 | 30 A** | Zasilanie modułu sterującego nadwozia. |
| F12 | 30 A** | Przekaźnik modułu sterującego układem napędowym. |
| F13 | 30 A** | Przekaźnik rozrusznika. |
| F14 | 25A** | Elektryczna szyba tylna (bez sterownika drzwi). |
| F15 | 20A** | Zapalniczka z przodu lub gniazdko elektryczne. |
| F 16 | 25A** | Elektryczna szyba przednia (bez sterownika drzwi). |
| F17 | 20A** | Tylne gniazdo zasilania. |
| F18 | 20A** | Centralne gniazdko elektryczne. |
| F19 | 5A* | Układ przeciwblokujący i elektroniczny program stabilizacji 15 zasilacz. |
| F20 | 15 A* | Trąbić. |
| F21 | 5A* | Włącznik świateł hamowania. |
| F22 | 15 A* | System monitorowania baterii. |
| F23 | 5A* | Cewki przekaźników. |
| F24 | 5A* | Moduł włącznika światła. |
| F25 | 10 A* | Elektryczne lusterko zewnętrzne (bez sterownika drzwi). |
| F26 | 5A* | Moc podtrzymująca życie |
| F27 | 15 A* | Sprzęgło klimatyzatora. |
| F28 | 10 A* | Moc pojazdu – wtryskiwacz paliwa (silnik 2,5L). |
| F29 | 2 5A* | Odmrażacz tylnej szyby. |
| F30 | – | Nieużywany. |
| F31 | – | Nieużywany. |
| F32 | 15 A* | Moc pojazdu. |
| F33 | 10 A* | Moc pojazdu 2. |
| F34 | 10 A* | Moc pojazdu 3. |
| F35 | 15 A* | Moc pojazdu 4. |
| F36 | 5A* | Aktywne żaluzje siatkowe. |
| F37 | 10 A* | Czujnik klasyfikacji pasażerów. Wskaźnik wyłączenia poduszki powietrznej pasażera. |
| F38 | 5A* | Zasilanie zapłonu modułu sterującego silnika i modułu sterującego skrzyni biegów. |
| F39 | 5A* | Światła do jazdy dziennej i zasilanie zapłonu modułu sterującego reflektorami. |
| F40 | 5A* | Elektroniczne wspomaganie kierownicy 15 zasilanie. |
| F41 | 20A* | Zasilanie modułu sterującego nadwozia 15. |
| F42 | 15 A* | Wycieraczka tylnej szyby. |
| F43 | 15 A* | Zasilanie modułu sterującego reflektorami. |
| F44 | 15 A* | Przednie światła przeciwmgielne do jazdy dziennej. |
| F45 | – | Nieużywany. |
| F46 | 40A** | Inteligentne moduły silnika wycieraczek. |
| F47 | – | Nieużywany. |
| F48 | 5A* | Klawiatura. |
| R1 | – | Nieużywany. |
| R2 | Mikroprzekaźnik | Trąbić. |
| R3 | – | Nieużywany. |
| R4 | Mikroprzekaźnik | Przednie światła przeciwmgielne do jazdy dziennej. |
| R5 | – | Nieużywany. |
| R6 | – | Nieużywany. |
| R7 | – | Nieużywany. |
| R8 | Przekaźnik elektryczny | Opóźniony przekaźnik akcesoriów. |
| R9 | – | Nieużywany. |
| R10 | Mini przekaźnik | Przekaźnik rozrusznika. |
| R11 | Mikroprzekaźnik | Sprzęgło klimatyzatora. |
| R12 | Przekaźnik elektryczny | Miłośnik. |
| R13 | Mini przekaźnik | Wentylator grzewczy. |
| R14 | Mini przekaźnik | Przekaźnik sterowania silnikiem. |
| R15 | Przekaźnik elektryczny | Ogrzewana tylna szyba. |
| R16 | Przekaźnik elektryczny | Zapłon 15. |
| * Mini bezpieczniki ** Bezpieczniki kasetowe |
Reklamy reklamowe
Bagażnik
Przydział bezpieczników w bagażniku (2014, 2015)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| F1 | 5A | Moduł wejścia do tylnej klapy bez użycia rąk. |
| F2 | 10 A | Moduł pojazdu bez kluczyka. |
| F3 | 5A | Bezkluczykowe klamki do drzwi pojazdu. |
| F4 | 25A | Sterownik drzwi przednich lewych. |
| F5 | 25A | Sterownik drzwi przednich prawych. |
| F6 | 25A | Sterownik drzwi tylnych lewych. |
| F7 | 25A | Sterownik prawych tylnych drzwi. |
| F8 | 25A | Siedzenie pasażera. |
| F9 | 25A | Siedzenie kierowcy. |
| F10 | 5A | Zasilanie logiki modułu pamięci fotela kierowcy. |
| F11 | 5A | Zasilanie tylnej cewki zapłonowej. |
| F12 | – | Nieużywany. |
| F13 | – | Nieużywany. |
| F14 | – | Nieużywany. |
| F15 | – | Nieużywany. |
| F 16 | – | Nieużywany. |
| F17 | – | Nieużywany. |
| F18 | – | Nieużywany. |
| F19 | – | Nieużywany. |
| F20 | – | Nieużywany. |
| F21 | – | Nieużywany. |
| F22 | – | Nieużywany. |
| F23 | 25A | Wzmacniacz dźwięku. |
| F24 | 30A | Przetwornica DC/AC. |
| F25 | 25A | Elektryczna klapa tylna. |
| F26 | 40A | Akcesoria, 30 modułów holowania paszy 1. |
| F27 | 20A | Gniazdo zasilania w bagażniku. |
| F28 | – | Nieużywany. |
| F29 | 5A | System wykrywania martwego pola. Kamera cofania ze wspomaganiem parkowania. |
| F30 | 5A | Moduł wspomagania parkowania. |
| F31 | – | Nieużywany. |
| F32 | 5A | Przetwornica DC/AC. |
| F33 | – | Nieużywany. |
| F34 | 20A | Ogrzewanie fotela kierowcy. |
| F35 | 20A | Ogrzewanie fotela pasażera. |
| F36 | – | Nieużywany. |
| F37 | – | Nieużywany. |
| F38 | – | Nieużywany. |
| F39 | – | Nieużywany. |
| F40 | – | Nieużywany. |
| F41 | – | Nieużywany. |
| F42 | – | Nieużywany. |
| F43 | – | Nieużywany. |
| F44 | – | Nieużywany. |
| F45 | – | Nieużywany. |
| F46 | – | Nieużywany. |
| R1 | Przekaźnik elektryczny | Przekaźnik tylny 15. |
| R2 | – | Nieużywany. |
| R3 | – | Nieużywany. |
| R4 | – | Nieużywany. |
| R5 | – | Nieużywany. |
| R6 | – | Nieużywany. |
2016
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2016)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| F56 | 20A | Zasilanie pompy paliwa, miernik masy powietrza. |
| F57 | – | Nieużywany. |
| F58 | 5A | Nieużywany (zapasowy). |
| F59 | 5A | Pasywny nadajnik-odbiornik antykradzieżowy. |
| F60 | 10 A | Wewnętrzne światło. Zestaw przełączników drzwi kierowcy. Oświetlenie schowka na rękawiczki. Ławka przełączników w górnej konsoli. |
| F61 | 20A | Zapalniczka. Punkt mocy. |
| F62 | 5A | Moduł czujnika deszczu. Samościemniające się lustro. |
| F63 | 10 A | Nieużywany (zapasowy). |
| F64 | – | Nieużywany. |
| F65 | 10 A | Odblokowanie tylnej klapy. |
| F66 | 20A | Odblokowanie drzwi kierowcy. |
| F67 | 7,5 A | SYNCHRONIZACJA. Wyświetlacz wielofunkcyjny. Moduł globalnego systemu pozycjonowania. |
| F68 | – | Nieużywany. |
| F69 | 5A | Klaster instrumentów. |
| F70 | 20A | Zapewnienie centralnego zamka i odblokowania. |
| F71 | 7,5 A | Głowica sterująca nagrzewnicą (klimatyzacja manualna). Podwójna elektroniczna automatyczna regulacja temperatury. |
| F72 | 7,5 A | Moduł kierownicy. |
| F73 | 7,5 A | Złącze łącza danych. |
| F74 | 15A | Zasilanie reflektorów świateł drogowych. |
| F75 | 15A | Światło przeciwmgielne. |
| F76 | 10 A | Światło wsteczne. |
| F77 | 20A | Pompa spryskiwacza. |
| F78 | 5A | Stacyjka. Przycisk Start. |
| F79 | 15A | Radio. Nawigacyjny odtwarzacz DVD. Ekran dotykowy. Przełącznik świateł awaryjnych. Przełącznik blokady drzwi. |
| F80 | 20A | Dostawa szyberdachu. |
| F81 | 5A | Odbiornik częstotliwości radiowych. |
| F82 | 20A | Pompa spryskiwacza. |
| F83 | 20A | Centralny zamek. |
| F84 | 20A | Odblokowanie drzwi napędu. |
| F85 | 7,5A | Zasilanie elektroniczne 15. |
| F86 | 10 A | Moduł poduszki powietrznej. System klasyfikacji pasażerów. Lampka ostrzegawcza wyłączenia poduszki powietrznej pasażera. |
| F87 | 15A | Nieużywany (zapasowy). |
| F88 | 25A | Zasilanie dla F67, F69, F71 i F79. |
| F89 | – | Nieużywany. |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w rozdzielnicy elektrycznej (2016)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| F7 | 50A** | Układ przeciwblokujący i pompa elektronicznego programu stabilności. |
| F8 | 30 A** | Elektroniczny zawór programu stabilności. |
| F9 | – | Nieużywany. |
| F10 | 40A** | Silnik dmuchawy nagrzewnicy. |
| F11 | – | Nieużywany. |
| F12 | 30 A** | Przekaźnik modułu sterującego układem napędowym. |
| F13 | 30 A** | Przekaźnik rozrusznika. |
| F14 | 25A** | Elektryczna szyba tylna (bez sterownika drzwi). |
| F15 | 20A** | Zapalniczka z przodu lub gniazdko elektryczne. |
| F 16 | 25A** | Elektryczna szyba przednia (bez sterownika drzwi). |
| F17 | 20A** | Tylne gniazdo zasilania. |
| F18 | 20A** | Centralne gniazdko elektryczne. |
| F19 | 5A* | Układ przeciwblokujący i elektroniczny program stabilizacji 15 zasilacz. |
| F20 | 15 A* | Trąbić. |
| F21 | 5A* | Włącznik świateł hamowania. |
| F22 | 15 A* | System monitorowania baterii. |
| F23 | 5A* | Cewki przekaźników. |
| F24 | 5A* | Moduł włącznika światła. |
| F25 | 10 A* | Elektryczne lusterko zewnętrzne (bez sterownika drzwi). |
| F26 | 5A* | Moc podtrzymująca życie |
| F27 | 15 A* | Sprzęgło klimatyzatora. |
| F28 | 10 A* | Moc pojazdu – wtryskiwacz paliwa (silnik 2,5L). |
| F29 | 2 5A* | Odmrażacz tylnej szyby. |
| F30 | 15 A* | Podgrzewane lusterko (bez sterownika drzwi). Podgrzewane wycieraczki przedniej szyby. |
| F31 | – | Nieużywany. |
| F32 | 15 A* | Moc pojazdu. |
| F33 | 10 A* | Moc pojazdu 2. |
| F34 | 10 A* | Moc pojazdu 3. |
| F35 | 15 A* | Moc pojazdu 4. |
| F36 | 5A* | Aktywne żaluzje siatkowe. |
| F37 | 10 A* | Czujnik klasyfikacji pasażerów. Wskaźnik wyłączenia poduszki powietrznej pasażera. |
| F38 | 5A* | Zasilanie zapłonu modułu sterującego silnika i modułu sterującego skrzyni biegów. |
| F39 | 20A* | Podgrzewany fotel kierowcy. |
| F40 | 5A* | Elektroniczne wspomaganie kierownicy 15 zasilanie. |
| F41 | 20A* | Zasilanie modułu sterującego nadwozia 15. |
| F42 | 15 A* | Wycieraczka tylnej szyby. |
| F43 | 15 A* | Zasilanie modułu sterującego reflektorami. Pożary dzienne. |
| F44 | 15 A* | Przednie światła przeciwmgielne do jazdy dziennej. |
| F45 | 20A* | Podgrzewany fotel pasażera. |
| F46 | 40A** | Inteligentne moduły silnika wycieraczek. |
| F47 | 5A* | Podgrzewane lusterko (bez sterownika drzwi). Zasilanie przekaźnikowe podgrzewanych wycieraczek szyby przedniej. |
| F48 | 5A* | Klawiatura. |
| R1 | – | Nieużywany. |
| R2 | Mikroprzekaźnik | Trąbić. |
| R3 | Mikroprzekaźnik | Podgrzewany przekaźnik lustrzany (bez sterownika drzwi). Podgrzewany przekaźnik parkowania wycieraczek. |
| R4 | Mikroprzekaźnik | Przednie światła przeciwmgielne do jazdy dziennej. |
| R5 | – | Nieużywany. |
| R6 | – | Nieużywany. |
| R7 | – | Nieużywany. |
| R8 | Przekaźnik elektryczny | Opóźniony przekaźnik akcesoriów. |
| R9 | – | Nieużywany. |
| R10 | Mini przekaźnik | Przekaźnik rozrusznika. |
| R11 | Mikroprzekaźnik | Sprzęgło klimatyzatora. |
| R12 | Przekaźnik elektryczny | Miłośnik. |
| R13 | Mini przekaźnik | Wentylator grzewczy. |
| R14 | Mini przekaźnik | Przekaźnik sterowania silnikiem. |
| R15 | Przekaźnik elektryczny | Ogrzewana tylna szyba. |
| R16 | Przekaźnik elektryczny | Zapłon 15. |
| * Mini bezpieczniki ** Bezpieczniki kasetowe |
Reklamy reklamowe
Bagażnik
Przydział bezpieczników w bagażniku (2016)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| F1 | 5A | Moduł wejścia do tylnej klapy bez użycia rąk. |
| F2 | 10 A | Moduł pojazdu bez kluczyka. |
| F3 | 5A | Bezkluczykowe klamki do drzwi pojazdu. |
| F4 | 25A | Sterownik drzwi przednich lewych. |
| F5 | 25A | Sterownik drzwi przednich prawych. |
| F6 | 25A | Sterownik drzwi tylnych lewych. |
| F7 | 25A | Sterownik prawych tylnych drzwi. |
| F8 | 25A | Siedzenie pasażera. |
| F9 | 25A | Siedzenie kierowcy. |
| F10 | 5A | Zasilanie logiki modułu pamięci fotela kierowcy. |
| F11 | 5A | Zasilanie tylnej cewki zapłonowej. |
| F12 | – | Nieużywany. |
| F13 | – | Nieużywany. |
| F14 | – | Nieużywany. |
| F15 | – | Nieużywany. |
| F 16 | – | Nieużywany. |
| F17 | – | Nieużywany. |
| F18 | – | Nieużywany. |
| F19 | – | Nieużywany. |
| F20 | – | Nieużywany. |
| F21 | – | Nieużywany. |
| F22 | – | Nieużywany. |
| F23 | 25A | Wzmacniacz dźwięku. |
| F24 | 30A | Przetwornica DC/AC. |
| F25 | 25A | Elektryczna klapa tylna. |
| F26 | 40A | Akcesoria, 30 modułów holowania paszy 1. |
| F27 | 20A | Gniazdo zasilania w bagażniku. |
| F28 | – | Nieużywany. |
| F29 | 5A | System wykrywania martwego pola. Kamera cofania ze wspomaganiem parkowania. |
| F30 | 5A | Moduł wspomagania parkowania. |
| F31 | – | Nieużywany. |
| F32 | 5A | Przetwornica DC/AC. |
| F33 | – | Nieużywany. |
| F34 | – | Nieużywany. |
| F35 | – | Nieużywany. |
| F36 | – | Nieużywany. |
| F37 | – | Nieużywany. |
| F38 | – | Nieużywany. |
| F39 | – | Nieużywany. |
| F40 | – | Nieużywany. |
| F41 | – | Nieużywany. |
| F42 | – | Nieużywany. |
| F43 | – | Nieużywany. |
| F44 | – | Nieużywany. |
| F45 | – | Nieużywany. |
| F46 | – | Nieużywany. |
| R1 | Przekaźnik elektryczny | Przekaźnik tylny 15. |
| R2 | – | Nieużywany. |
| R3 | – | Nieużywany. |
| R4 | – | Nieużywany. |
| R5 | – | Nieużywany. |
| R6 | – | Nieużywany. |
2017
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2017)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| F56 | 20A | Zasilanie pompy paliwa. |
| F57 | – | Nieużywany. |
| F58 | 5A | Przekaźnik oświetlenia wnętrza. |
| F59 | 5A | Pasywny nadajnik-odbiornik antykradzieżowy. |
| F60 | 10 A | Wewnętrzne światło. Zestaw przełączników drzwi kierowcy. Oświetlenie schowka na rękawiczki. Ławka przełączników w górnej konsoli. |
| F61 | 20A | Zapalniczka. Punkt mocy. |
| F62 | 5A | Moduł czujnika deszczu. Moduł czujnika światła. |
| F63 | 10 A | Moduł wykrywania z przodu. Radar perspektywiczny. |
| F64 | – | Nieużywany. |
| F65 | 10 A | Odblokowanie tylnej klapy. |
| F66 | 20A | Odblokowanie drzwi kierowcy. |
| F67 | 7,5A | SYNCHRONIZACJA. Wyświetlacz wielofunkcyjny. Moduł globalnego systemu pozycjonowania. |
| F68 | 15A | Elektroniczna blokada kolumny kierownicy. |
| F69 | 5A | Klaster instrumentów. |
| F70 | 20A | Zapewnienie centralnego zamka i odblokowania. |
| F71 | 7,5A | Głowica sterująca nagrzewnicą (klimatyzacja manualna). Podwójna elektroniczna automatyczna regulacja temperatury. |
| F72 | 7,5A | Złącze łącza danych. |
| F73 | 7,5A | Moduł kierownicy. |
| F74 | 15A | Zasilanie reflektorów. |
| F75 | 15A | Światło przeciwmgielne. |
| F76 | 10 A | Światło wsteczne. |
| F77 | 20A | Pompa spryskiwacza. |
| F78 | 5A | Stacyjka. Przycisk Start. Moduł pojazdu bez kluczyka. |
| F79 | 15A | Radio. Elektroniczny panel wykończeniowy. Przełącznik świateł awaryjnych. Przełącznik blokady drzwi. |
| F80 | 20A | Dostawa szyberdachu. |
| F81 | – | Zasilanie wewnętrznego czujnika ruchu. Zasilanie odbiornika częstotliwości radiowej. Dach panoramiczny elektryczny / otwarty. |
| F82 | 20A | Pompa spryskiwacza. |
| F83 | 20A | Centralny zamek. |
| F84 | 20A | Zablokuj / odblokuj przekaźnik. Przekaźnik tylnej klapy. |
| F85 | 7,5 A | Zasilanie elektroniczne 15. |
| F86 | 10 A | Moduł poduszki powietrznej. System klasyfikacji pasażerów. Lampka ostrzegawcza wyłączenia poduszki powietrznej pasażera. |
| F87 | 15A | Podgrzewana kierownica. |
| F88 | 25A | Zasilacz KL30. |
| F89 | – | Nieużywany. |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w rozdzielnicy elektrycznej (2017)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| F7 | 50A** | Układ przeciwblokujący i pompa elektronicznego programu stabilności. |
| F8 | 30A** | Elektroniczny zawór programu stabilności. |
| F9 | 40A** | Wentylator chłodzący (600W) |
| F9 | 50A** | Wentylator chłodzący (390W i 750W). |
| F10 | 40A** | Silnik dmuchawy nagrzewnicy. |
| F11 | 30A** | Zasilanie modułu sterującego nadwozia. Moduł jakości napięcia. |
| F12 | 30A** | Przekaźnik modułu sterującego układem napędowym. |
| F13 | 30A** | Przekaźnik rozrusznika. |
| F14 | 25A** | Wentylator chłodzący (600W i 750W). |
| F15 | 20A** | Zapalniczka z przodu lub gniazdko elektryczne. |
| F 16 | – | Nieużywany. |
| F17 | 40A** | Wentylator chłodzący (600W). |
| F17 | 50A** | Wentylator chłodzący (750W). |
| F18 | 20A** | Centralne gniazdko elektryczne. |
| F19 | 5A* | Układ przeciwblokujący i elektroniczny program stabilizacji 15 zasilacz. |
| F20 | 15 A* | Trąbić. |
| F21 | 5A* | Włącznik świateł hamowania. |
| F22 | 15 A* | System monitorowania baterii. |
| F23 | 5A* | Cewki przekaźników. |
| F24 | 5A* | Moduł włącznika światła. |
| F25 | 10 A* | System klasyfikacji pasażerów. |
| F26 | 2 5A* | Pompa olejowa. |
| F27 | 15 A* | Sprzęgło klimatyzatora. |
| F28 | 10 A* | Moc pojazdu – wtryskiwacz paliwa (silnik 2,5L). System informacji o martwych polach i kamerze cofania (pojazdy wyposażone w stop/start). |
| F29 | – | Nieużywany. |
| F30 | 10 A* | Częściowo podgrzewana przednia szyba. |
| F31 | 5A* | Cewka przekaźnika sterowania zespołem napędowym. |
| F32 | 15 A* | Moc pojazdu (silnik 2,0 l i 2,5 l). |
| F32 | 10 A* | Moc pojazdu (silnik 1,5 l). |
| F33 | 10 A* | Moc pojazdu 2 (silnik 2,0 l i 2,5 l). |
| F33 | 15 A* | Moc pojazdu 2 (silnik 1,5L). |
| F34 | 10 A* | Moc pojazdu 3. |
| F35 | 15 A* | Moc pojazdu 4 (silnik 2,0 l i 2,5 l). |
| F35 | 10 A* | Moc pojazdu 4 (silnik 1,5 l). |
| F36 | 5A* | Aktywne żaluzje siatkowe. |
| F37 | 10 A* | Wskaźnik wyłączenia poduszki powietrznej pasażera. |
| F38 | 5A* | Zasilanie zapłonu modułu sterującego silnika i modułu sterującego skrzyni biegów. |
| F39 | 20A* | Podgrzewany fotel kierowcy. |
| F40 | 5A* | Elektroniczne wspomaganie kierownicy 15 zasilanie. |
| F41 | 20A* | Zasilanie modułu sterującego nadwozia 15. |
| F42 | 15 A* | Wycieraczka tylnej szyby. |
| F43 | 15 A* | Zasilanie modułu sterującego reflektorami. |
| F44 | 5A* | Radar perspektywiczny. |
| F45 | 20A* | Podgrzewany fotel pasażera. |
| F46 | 40A** | Inteligentne moduły silnika wycieraczek. |
| F47 | – | Nieużywany. |
| F48 | 5A* | Klawiatura. |
| R1 | Mikroprzekaźnik | Wentylator chłodzący (750W). |
| R2 | Mikroprzekaźnik | Trąbić. |
| R3 | – | Nieużywany. |
| R4 | – | Nieużywany. |
| R5 | Mikroprzekaźnik | Wentylator chłodzący (750W). |
| R6 | Mikroprzekaźnik | Wentylator chłodzący (600W i 750W). |
| R7 | Przekaźnik elektryczny | Częściowo podgrzewana przednia szyba. |
| R8 | – | Nieużywany. |
| R9 | – | Nieużywany. |
| R10 | Mini przekaźnik | Przekaźnik rozrusznika. |
| R11 | Mikroprzekaźnik | Sprzęgło klimatyzatora. |
| R12 | Przekaźnik elektryczny | Miłośnik. |
| R13 | Mini przekaźnik | Wentylator grzewczy. |
| R14 | Mini przekaźnik | Przekaźnik sterowania silnikiem. |
| R15 | Przekaźnik elektryczny | Wentylator chłodzący (600W i 750W). |
| R16 | Przekaźnik elektryczny | Zapłon 15. |
| * Mini bezpieczniki ** Bezpieczniki kasetowe |
Reklamy reklamowe
Bagażnik
Przydział bezpieczników w bagażniku (2017)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| F1 | 5A | Moduł wejścia do tylnej klapy bez użycia rąk. |
| F2 | 15A | Podgrzewane lusterko zewnętrzne (bez sterownika drzwi). Podgrzewane wycieraczki przedniej szyby. |
| F3 | 5A | Bezkluczykowe klamki do drzwi pojazdu. |
| F4 | 25A | Sterownik drzwi przednich lewych. |
| F5 | 25A | Sterownik drzwi przednich prawych. |
| F6 | 25A | Sterownik drzwi tylnych lewych. |
| F7 | 25A | Sterownik prawych tylnych drzwi. |
| F8 | 25A | Siedzenie pasażera. |
| F9 | 25A | Siedzenie kierowcy. |
| F10 | 5A | Zasilanie logiki modułu pamięci fotela kierowcy. |
| F11 | 5A | Zasilanie tylnej cewki zapłonowej. |
| F12 | – | Nieużywany. |
| F13 | – | Nieużywany. |
| F14 | 25A | Elektryczne szyby wysokoprądowe (kierowca). |
| F15 | 25A | Elektryczne szyby wysokoprądowe (kierowca i pasażer). |
| F 16 | – | Nieużywany. |
| F17 | – | Nieużywany. |
| F18 | – | Nieużywany. |
| F19 | – | Nieużywany. |
| F20 | 5A | Wbudowany modem. |
| F21 | – | Nieużywany. |
| F22 | 25A | Ogrzewana tylna szyba. |
| F23 | 25A | Wzmacniacz dźwięku. |
| F24 | 30A | Przetwornica DC/AC. |
| F25 | 25A | Elektryczna klapa tylna. |
| F26 | 20A | Tylne gniazdo zasilania. |
| F27 | 20A | Gniazdo zasilania w bagażniku. |
| F28 | 40A | Przyczepa. |
| F29 | 5A | System wykrywania martwego pola. Kamera cofania ze wspomaganiem parkowania. |
| F30 | 5A | Moduł wspomagania parkowania. |
| F31 | – | Nieużywany. |
| F32 | 5A | Przetwornica DC/AC. |
| F33 | 10 A | Przełącznik szyb zasilany prądem o wysokim natężeniu. |
| F34 | – | Nieużywany. |
| F35 | – | Nieużywany. |
| F36 | – | Nieużywany. |
| F37 | – | Nieużywany. |
| F38 | – | Nieużywany. |
| F39 | – | Nieużywany. |
| F40 | – | Nieużywany. |
| F41 | – | Nieużywany. |
| F42 | – | Nieużywany. |
| F43 | – | Nieużywany. |
| F44 | – | Nieużywany. |
| F45 | – | Nieużywany. |
| F46 | 5A | Cewka przekaźnika podgrzewanego lusterka zewnętrznego. |
| R1 | Przekaźnik elektryczny | Opóźnienie akcesorium przekaźnikowego. |
| R2 | Mini przekaźnik | Przekaźnik tylny 15. |
| R3 | Mikroprzekaźnik | Podgrzewany przekaźnik tylnej szyby. |
| R4 | – | Nieużywany. |
| R5 | – | Nieużywany. |
| R6 | Mikroprzekaźnik | Podgrzewany przekaźnik lusterek zewnętrznych. |
2018, 2019
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2018, 2019)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| F56 | 20A | Zasilanie pompy paliwa. |
| F57 | – | Nieużywany. |
| F58 | 5A | Przekaźnik oświetlenia wnętrza. |
| F59 | 5A | Pasywny nadajnik-odbiornik antykradzieżowy. |
| F60 | 10 A | Wewnętrzne światło. Zestaw przełączników drzwi kierowcy. Oświetlenie schowka na rękawiczki. Ławka przełączników w górnej konsoli. |
| F61 | 20A | Zapalniczka. Punkt mocy. |
| F62 | 5A | Moduł czujnika deszczu. Moduł czujnika światła. |
| F63 | 10 A | Moduł wykrywania z przodu. Radar perspektywiczny. |
| F64 | – | Nieużywany. |
| F65 | 10 A | Odblokowanie tylnej klapy. |
| F66 | 20A | Odblokowanie drzwi kierowcy. |
| F67 | 7,5A | SYNCHRONIZACJA. Wyświetlacz wielofunkcyjny. Moduł globalnego systemu pozycjonowania. |
| F68 | 15A | Nieużywany (zapasowy). |
| F69 | 5A | Klaster instrumentów. |
| F70 | 20A | Zapewnienie centralnego zamka i odblokowania. |
| F71 | 7,5A | Głowica sterująca nagrzewnicą (klimatyzacja manualna). Podwójna elektroniczna automatyczna regulacja temperatury. |
| F72 | 7,5A | Złącze łącza danych. |
| F73 | 7,5A | Moduł kierownicy. |
| F74 | 15A | Zasilanie reflektorów. |
| F75 | 15A | Światło przeciwmgielne. |
| F76 | 10 A | Światło wsteczne. |
| F77 | 20A | Pompa spryskiwacza. |
| F78 | 5A | Stacyjka. Przycisk Start. Moduł pojazdu bez kluczyka. |
| F79 | 15A | Radio. Elektroniczny panel wykończeniowy. Przełącznik świateł awaryjnych. Przełącznik blokady drzwi. |
| F80 | 20A | Dostawa szyberdachu. |
| F81 | 5A | Dostawa wewnętrznego czujnika ruchu (2018). Zasilanie odbiornika częstotliwości radiowej. Dach panoramiczny elektryczny / otwarty. |
| F82 | 20A | Pompa spryskiwacza. |
| F83 | 20A | Centralny zamek. |
| F84 | 20A | Zablokuj / odblokuj przekaźnik. Przekaźnik tylnej klapy. |
| F85 | 7,5 A | Zasilanie elektroniczne 15. |
| F86 | 10 A | Moduł poduszki powietrznej. System klasyfikacji pasażerów. Wskaźnik wyłączenia poduszki powietrznej pasażera. |
| F87 | 15A | Podgrzewana kierownica. |
| F88 | – | Nieużywany. |
| F89 | – | Nieużywany. |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w rozdzielnicy elektrycznej (2018, 2019)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| F7 | 50A | Układ przeciwblokujący i pompa elektronicznego programu stabilności. |
| F8 | 30A | Elektroniczny zawór programu stabilności. |
| F9 | 40A | Wentylator chłodzący (600W) |
| F9 | 50A | Wentylator chłodzący (390W i 750W). |
| F10 | 40A | Silnik dmuchawy nagrzewnicy. |
| F11 | 30A | Zasilanie modułu sterującego nadwozia. Moduł jakości napięcia. |
| F12 | 30A | Przekaźnik modułu sterującego układem napędowym. |
| F13 | 30A | Przekaźnik rozrusznika. |
| F14 | 25 lat | Wentylator chłodzący (600W i 750W). |
| F15 | 20A | Zapalniczka z przodu lub gniazdko elektryczne. |
| F 16 | 25 lat | Elektryczna szyba przednia (bez sterownika drzwi). |
| F17 | 40A | Wentylator chłodzący (600W). |
| F17 | 50A | Wentylator chłodzący (750W). |
| F18 | 20A | Centralne gniazdko elektryczne. |
| F19 | 5A | Układ przeciwblokujący i elektroniczny program stabilizacji 15 zasilacz. |
| F20 | 15 lat | Trąbić. |
| F21 | 5A | Włącznik świateł hamowania. |
| F22 | 15 lat | System monitorowania baterii. |
| F23 | 5A | Cewki przekaźników. |
| F24 | 5A | Moduł włącznika światła. |
| F25 | 10 A | System klasyfikacji pasażerów. |
| F26 | 25 lat | Pompa olejowa. |
| F27 | 15 lat | Sprzęgło klimatyzatora. |
| F28 | 10 A | Moc pojazdu – wtryskiwacz paliwa (silnik 2,5L). System informacji o martwych polach i kamerze cofania (pojazdy wyposażone w stop/start). |
| F29 | – | Nieużywany. |
| F30 | 10 A | Częściowo podgrzewana przednia szyba. |
| F31 | 5A | Cewka przekaźnika sterowania zespołem napędowym. |
| F32 | 15 lat | Moc pojazdu (silnik 2,0 l i 2,5 l). |
| F32 | 10 A | Moc pojazdu (silnik 1,5 l). |
| F33 | 10 A | Moc pojazdu 2 (silnik 2,0 l i 2,5 l). |
| F33 | 15 lat | Moc pojazdu 2 (silnik 1,5L). |
| F34 | 10 A | Moc pojazdu 3. |
| F35 | 15 lat | Moc pojazdu 4 (silnik 2,0 l i 2,5 l). |
| F35 | 10 A | Moc pojazdu 4 (silnik 1,5 l). |
| F36 | 5A | Aktywne żaluzje siatkowe. |
| F37 | 10 A | Wskaźnik wyłączenia poduszki powietrznej pasażera. |
| F38 | 5A | Zasilanie zapłonu modułu sterującego silnika i modułu sterującego skrzyni biegów. |
| F39 | 20A | Podgrzewany fotel kierowcy. |
| F40 | 5A | Elektroniczne wspomaganie kierownicy 15 zasilanie. |
| F41 | 20A | Zasilanie modułu sterującego nadwozia 15. |
| F42 | 15 lat | Wycieraczka tylnej szyby. |
| F43 | 15 lat | Zasilanie modułu sterującego reflektorami. |
| F44 | 5A | Radar perspektywiczny. |
| F45 | 20A | Podgrzewany fotel pasażera. |
| F46 | 40A | Inteligentne moduły silnika wycieraczek. |
| F47 | – | Nieużywany. |
| F48 | 5A | Klawiatura. |
| R1 | Mikroprzekaźnik | Wentylator chłodzący (750W). |
| R2 | Mikroprzekaźnik | Trąbić. |
| R3 | – | Nieużywany. |
| R4 | – | Nieużywany. |
| R5 | Mikroprzekaźnik | Wentylator chłodzący (750W). |
| R6 | Mikroprzekaźnik | Wentylator chłodzący (600W i 750W). |
| R7 | Przekaźnik elektryczny | Częściowo podgrzewana przednia szyba. |
| R8 | Mini przekaźnik | 2018: Elektryczne szyby przednie wysokoprądowe. 2019: Nieużywany |
| R9 | – | Nieużywany. |
| R10 | Mini przekaźnik | Przekaźnik rozrusznika. |
| R11 | Mikroprzekaźnik | Sprzęgło klimatyzatora. |
| R12 | Przekaźnik elektryczny | Miłośnik. |
| R13 | Mini przekaźnik | Wentylator grzewczy. |
| R14 | Mini przekaźnik | Przekaźnik sterowania silnikiem. |
| R15 | Przekaźnik elektryczny | Wentylator chłodzący (600W i 750W). |
| R16 | Przekaźnik elektryczny | Zapłon 15. |
Reklamy reklamowe
Bagażnik
Przydział bezpieczników w bagażniku (2018, 2019)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| F1 | 5A | Moduł wejścia do tylnej klapy bez użycia rąk. |
| F2 | 15A | Podgrzewane lusterko zewnętrzne (bez sterownika drzwi). Podgrzewane wycieraczki przedniej szyby. |
| F3 | 5A | Bezkluczykowe klamki do drzwi pojazdu. |
| F4 | 25A | Sterownik drzwi przednich lewych. |
| F5 | 25A | Sterownik drzwi przednich prawych. |
| F6 | 25A | Sterownik drzwi tylnych lewych. |
| F7 | 25A | Sterownik prawych tylnych drzwi. |
| F8 | 25A | Siedzenie pasażera. |
| F9 | 25A | Siedzenie kierowcy. |
| F10 | 5A | Zasilanie logiki modułu pamięci fotela kierowcy. |
| F11 | 5A | Zasilanie tylnej cewki zapłonowej. |
| F12 | – | Nieużywany. |
| F13 | – | Nieużywany. |
| F14 | 5A | Elektryczne szyby wysokoprądowe (przekaźnik przedni). |
| F15 | – | Nieużywane (pojazdy z szybami sterowanymi jednym dotknięciem). |
| F 16 | – | Nieużywany. |
| F17 | – | Nieużywany. |
| F18 | – | Nieużywany. |
| F19 | – | Nieużywany. |
| F20 | 5A | Wbudowany modem. |
| F21 | – | Nieużywany. |
| F22 | 25A | Ogrzewana tylna szyba. |
| F23 | 25A | Wzmacniacz dźwięku. |
| F24 | 30A | Przetwornica DC/AC. |
| F24 | 40A | Holowanie (pojazdy bez szyb sterowanych jednym dotknięciem). |
| F25 | 25A | 2018: Elektryczna klapa tylna (pojazdy z elektrycznie sterowanymi szybami za jednym dotknięciem). 2019: elektryczna klapa tylna |
| F25 | 40A | 2018: Holowanie (pojazdy bez szyb sterowanych jednym dotknięciem). |
| F26 | 20A | Tylne gniazdo zasilania. |
| F27 | 20A | Gniazdo zasilania w bagażniku. |
| F28 | 40A | Holowanie (pojazdy z elektrycznie sterowanymi szybami za jednym dotknięciem). |
| F28 | 25A | Silnoprądowe szyby kierowcy i pasażera (pojazdy bez regulatora szyby one-touch). |
| F29 | 5A | System wykrywania martwego pola. Kamera cofania ze wspomaganiem parkowania. |
| F30 | 5A | Moduł wspomagania parkowania. |
| F31 | – | Nieużywany. |
| F32 | 5A | Przetwornica DC/AC. |
| F33 | 10 A | Przełącznik szyb zasilany prądem o wysokim natężeniu. |
| F34 | – | Nieużywany. |
| F35 | – | Nieużywany. |
| F36 | – | Nieużywany. |
| F37 | – | Nieużywany. |
| F38 | – | Nieużywany. |
| F39 | – | Nieużywany. |
| F40 | – | Nieużywany. |
| F41 | – | Nieużywany. |
| F42 | – | Nieużywany. |
| F43 | – | Nieużywany. |
| F44 | – | Nieużywany. |
| F45 | – | Nieużywany. |
| F46 | 5A | Cewka przekaźnika podgrzewanego lusterka zewnętrznego. |
| R1 | Przekaźnik elektryczny | Opóźnienie akcesorium przekaźnikowego. |
| R2 | Mini przekaźnik | Przekaźnik tylny 15. |
| R3 | Mikroprzekaźnik | Podgrzewany przekaźnik tylnej szyby. |
| R4 | – | Nieużywany. |
| R5 | – | Nieużywany. |
| R6 | Mikroprzekaźnik | Podgrzewany przekaźnik lusterek zewnętrznych. |
