Schemat bezpieczników i przekaźników dla Ford Excursion (2000-2005)

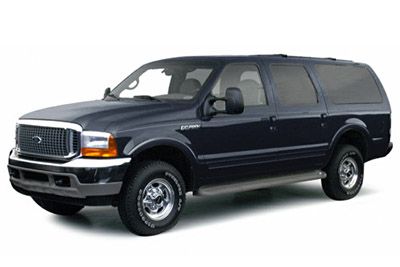

Wzmocniona Ford Excursion SUV był produkowany od 2000 do 2005. W tym artykule znajdziesz schematy Ford Excursion 2000, 2001, 2002, 2003, 2004 i 2005 bezpiecznik pola , uzyskać informacje na temat położenia paneli. Bezpieczniki wewnątrz samochodu i dowiedz się o przyporządkowaniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.

Contents

Układ bezpieczników Ford Excursion 2000-2005
Przedział pasażerski
Skrzynka bezpieczników w komorze silnika (jeśli dotyczy)
2000, 2001
2002
2003
2004
2005

Układ bezpieczników Ford Excursion 2000-2005

Bezpieczniki zapalniczki (gniazdo zasilania): 2000-2001 – to bezpiecznik nr 3 (zapalniczka) w skrzynce bezpieczników deski rozdzielczej i bezpieczniki nr 7 (pomocniczy program PowerPoint konsoli podłogowej), nr 9 (pomocniczy program PowerPoint z tyłu podłogi) i nr 11 ( Cargo Auxiliary PowerPoint) w skrzynce bezpieczników w komorze silnika.
2002-2005 – bezpieczniki nr 2 (Power point – konsola podłogowa), nr 3 (Power point – 3 rząd), nr 4 (Power point – deska rozdzielcza), nr 5 (Power point – prawy tylny panel) i nr 12 (cygaro zapalniczki) w skrzynce bezpieczników w przedziale pasażerskim.

Lokalizacja skrzynki bezpieczników

Przedział pasażerski

Panel bezpieczników znajduje się poniżej i po lewej stronie kierownicy obok pedału hamulca. Zdejmij pokrywę panelu, aby uzyskać dostęp do bezpieczników.

Skrzynka bezpieczników w komorze silnika (jeśli dotyczy)

Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika.

Schematy skrzynek bezpieczników

Reklamy reklamowe

2000, 2001

Przedział pasażerski

Przydział bezpieczników w przedziale pasażerskim (2000, 2001)

Nie.	Natężenie w amperach	Opis panelu bezpieczników w przedziale pasażerskim
jeden	20A	Radio, dodatkowy bezpiecznik dla opcji audio
2	5A	Zestaw wskaźników, moduł sterowania układem napędowym (PCM) RAM, dioda LED PATS
3	20A	Zapalniczka, złącze łącza danych
4	–	Nieużywany
pięć	10 A	Zasilanie zapłonu (dostęp klienta)
6	15A	DRL, blokada dźwigni hamulca (BSI), ECM, komputer pokładowy (OTC), podzespoły AUX A/C, kierunkowskaz, tempomat, pompa próżniowa, światła cofania, elektroniczne przełączanie w locie, elektromagnes Hublock, podgrzewane siedzenie
7	5A	Przełącznik szyb/podświetlenie blokady zasilania
osiem	5A	Włącznik reflektorów, LED/radio
dziewięć	–	Nieużywany
dziesięć	–	Nieużywany
jedenaście	30A	Cewka przekaźnika pracy / postoju wycieraczki, cewka przekaźnika wysokiego / niskiego poziomu wycieraczek, cewki przekaźnika pompy spryskiwacza, silnik wycieraczki przedniej, cewki przekaźnika silnika tylna wycieraczka szyby przedniej
12	–	Nieużywany
13	20A	Światła stopu, środkowe światło stopu/ostrzegawcze, światło stopu holowania, tempomat;
czternaście	15A	Światło górne, lampka do ładowania, lampki sufitowe, stopnie, lusterka elektryczne, lusterka kosmetyczne, lampki do czytania, lampki pod maską, oświetlenie schowka na rękawiczki, elektryczne szyby (akcesoria opóźnione)
piętnaście	5A	Włącznik świateł hamowania (logika), PATS, GEM
szesnaście	15A	Światła drogowe, zestaw wskaźników (wskaźnik świateł drogowych)
17	15A	Podgrzewane lusterka, wskaźnik „ON” tylnego odszraniania
18	10 A	Tylny zintegrowany panel sterowania (RICP), zmieniarka CD
dziewiętnaście	10 A	Zestaw wskaźników, moduł GEM, przełącznik anulowania nadbiegu, transiever PATS / PATS, przełącznik włączania biegu jałowego (tylko olej napędowy)
dwadzieścia	15A	Przekaźnik rozrusznika, GEM, Radio (z wtórnym)
21	5A	Strumień startowy radia
22	10 A	Moduł poduszki powietrznej, cewka przekaźnika silnika dmuchawy
23	–	Nieużywany
24	10 A	Sprzęgło klimatyzacji, siłownik drzwi mieszających, cewka przekaźnika ładowania akumulatora holowniczego
25	5A	Układ przeciwblokujący na 4 koła (4WABS)
26	–	Nieużywany
27	–	Nieużywany
28	–	Nieużywany
29	5A	Zestaw wskaźników (lampki ostrzegawcze ładowania i poduszki powietrznej)
trzydzieści	30A	Cewka przekaźnika PCM, cewka zapłonowa (tylko benzyna), podgrzewacz paliwa (tylko olej napędowy), elektromagnes zaworu zrzutowego (tylko olej napędowy), cewka przekaźnika modułu sterującego wtryskiwacza (tylko olej napędowy)
31	–	Nieużywany
Przekaźnik 1	–	Przekaźnik lampy wewnętrznej
Przekaźnik 2	–	Przekaźnik oszczędzania baterii
Przekaźnik 3	–	Tylny odszraniacz
Przekaźnik 4	–	Elektryczny przekaźnik okienny
Przekaźnik 5	–	Dodatkowy przekaźnik opóźniający

Komora silnika

Reklamy reklamowe

Rozmieszczenie bezpieczników w skrzynce rozdzielczej (2000, 2001)

Nie.	Natężenie w amperach	Opis elektrycznej skrzynki rozdzielczej
jeden	20A*	Wycieraczka tylnej szyby
2	10 A*	Nadmuchiwana torba
3	15 A*	Silnik okna składanego na ćwierć
4	20A*	Holowanie świateł cofania, holowanie świateł postojowych
pięć	20A*	Dodatkowe gniazdo zasilania tablicy przyrządów
6	10 A*	Tylko benzyna — klimatyzacja (CASS) Tylko olej napędowy — pole „A” alternatora
7	20A*	Dodatkowe gniazdo zasilania konsoli podłogowej
osiem	15 A*	Światła postojowe
dziewięć	20A*	Dodatkowe gniazdo zasilania w lewym tylnym panelu ćwiartki
dziesięć	30A*	Reflektory
jedenaście	20A*	Dodatkowe gniazdo ładunkowe
12	15 A*	DRL
13	10 A*	Pralka
czternaście	15 A*	trąbić
piętnaście	–	Nieużywany
szesnaście	–	Nieużywany
17	–	Nieużywany
18	–	Nieużywany
dziewiętnaście	20A * (tylko benzyna) – (tylko olej napędowy)	Tylko benzyna — tylko E40D / HEGO Diesel — nieużywany
dwadzieścia	7,5 A*	Zatrzymanie holowania/skręt w lewo
21	10 A*	Lewy reflektor
22	7,5 A*	Zatrzymanie holowania/skręt w prawo
23	10 A*	Prawy reflektor
24	20A * (tylko benzyna) – (tylko olej napędowy)	Tylko benzyna – Tylko kontrola silnika Diesla – Nieużywane
101	50A**	Przełącznik zapłonu (B1 i B3)
102	30A**	Elektryczne zamki do drzwi
103	40A**	Wentylator pomocniczy
104	30A**	Elektroniczna zmiana biegów w locie (silnik skrzyni rozdzielczej)
105	50A**	Zasilanie bateryjne skrzynki przyłączeniowej
106	– (tylko benzyna) 30A ** (tylko olej napędowy)	Tylko benzyna – Nieużywany Tylko olej napędowy – Moduł sterujący wtryskiwacza
107	30A**	Podgrzewane siedzenia
108	30A**	Fotele elektryczne
109	40A**	Silnik wentylatora przedniego
110	30A**	Elektroniczny hamulec holowniczy
111	–	Nieużywany
112	20A**	Pompa paliwowa
113	30A (tylko benzyna) 20A (tylko olej napędowy)	Moc PCM
114	–	Nieużywany
115	30A**	Ładowanie akumulatora holowniczego
116	50A**	Przełącznik zapłonu (B4 i B5)
117	–	Nieużywany
118	40A**	Tylny odszraniacz
201	–	Lampa parkowa
202	–	Pompa paliwowa
203	–	Nieużywany
204	–	Silnik okna składanego na ćwierć
205	–	Wycieraczka tylnej szyby
206	–	Tylna podkładka
207	–	Wycieraczka włączona/parkowana
208		Wycieraczka GÓRA/DÓŁ
209	–	Podkładka przednia
301	–	Przekaźnik klaksonowy
302		Tylko benzyna – A / C (CASS); Tylko olej napędowy – przekaźnik zasilania modułu sterującego wtryskiwacza
303	–	Silnik dmuchawy
304	–	moc EWG
401	–	Nieużywany
501	–	Dioda modułu sterującego układem napędowym
502	–	Dioda sprzęgła klimatyzacji
503	–	Nieużywany
601	Wyłącznik automatyczny 30A	Okna elektryczne
602	60A**	Moduł przeciwblokujący na cztery koła
		* Mini bezpieczniki ** Maxi bezpieczniki

2002

Reklamy reklamowe

Skrzynka rozdzielcza wewnętrzna / elektryczna

Przydział bezpieczników w przedziale pasażerskim (2002)

Nie.	Natężenie w amperach	Opis panelu bezpieczników w przedziale pasażerskim
jeden	15A*	Regulowane pedały
2	20A*	Gniazdko – konsola podłogowa
3	20A*	Gniazdko – 3. rząd
4	20A*	Gniazdo zasilania – deska rozdzielcza
pięć	20A*	Gniazdko – prawa tylna ćwiartka
6	20A*	Przekaźnik zatrzymania skrętu/holowania
7	30A*	Światła drogowe/błysk do przejścia
osiem	–	Nieużywany
dziewięć	20A*	Podgrzewane lustra
dziesięć	10 A*	sprzęgło klimatyzacji
jedenaście	20A*	Radio (główne)
12	20A*	Zapalniczka / OBD II
13	5A*	Elektryczne lusterka / przełączniki
czternaście	15A*	Pożary dzienne
piętnaście	10 A*	Pamięć modułu fotela kierowcy
szesnaście	15A*	Kontroler tylnego siedzenia
17	15A*	Lampy zewnętrzne
18	20A*	Włącznik/wyłącznik sygnału skrętu (wysoki)
dziewiętnaście	10 A*	Moduł bezpieczeństwa nadwozia / moduł 4×4
dwadzieścia	–	Nieużywany
21	25A*	Silnik wycieraczki tylnej
22	20A*	Kontrola silnika
23	20A*	Kontrola silnika
24	15A*	Zawieszenie pneumatyczne
25	10 A*	Moduł układu przeciwblokującego na 4 koła (4WABS)
26	10 A*	Poduszki powietrzne
27	15A*	Włącznik zapłonu Uruchom zasilanie
28	10 A*	Moduł modułu EATC / cewka przekaźnika dmuchawy przedniej
29	10 A*	Dostęp klienta
trzydzieści	15 A*	Czerwone światła
31	15 A*	Przełącznik blokady sprzęgła
32	5A*	Radio (start)
33	15 A*	Wycieraczka przedniej szyby
34	10 A*	Włącznik/wyłącznik hamulca
35	10 A*	Klaster instrumentów
36	10 A*	PCM Keep-Alive
37	15 A*	trąbić
38	20 A*	Światła postojowe i światła cofania
39	–	Nieużywany
40	20 A*	Pompa paliwowa
41	10 A*	Klaster instrumentów
42	15 A*	Opóźnione akcesorium
43	10 A*	Światła przeciwmgielne
44	10 A*	Moduł PATS, nadajnik-odbiornik
45	10 A*	Wyłącznik zapłonu Uruchom / Uruchom moc
46	10 A*	Lewe światło mijania
47	10 A*	Prawe światło mijania
48	10 A*	Silnik wycieraczki tylnej
101	30A**	Elektryczny hamulec holowniczy
102	30A**	Zamki do drzwi / moduł bezpieczeństwa nadwozia
103	50A**	Stacyjka
104	40A**	Podgrzewane podświetlenie
105	30A**	Moduł pilota wtryskiwaczy
106	30A**	Główna wycieraczka przednia
107	40A**	Silnik dmuchawy przedniej
108	40A**	Pomocniczy silnik dmuchawy
109	30A**	Podgrzewane siedzenia
110	50A**	Stacyjka
111	30A**	4WD / zmiana w locie
112	30A**	Fotele elektryczne w lewo
113	30A**	Rozrusznik
114	30A**	Fotele elektryczne po prawej stronie
115	20A**	Ładowanie akumulatora holowniczego
116	30A**	Stacyjka
601	Wyłącznik automatyczny 30A	Silniki do okien drzwi
602	60A**	Moduł układu przeciwblokującego na 4 koła (4WABS)
210	–	Nieużywany
211	–	Nieużywany
212	–	Nieużywany
301	–	Przekaźnik silnika dmuchawy przedniej
302	–	Przekaźnik układu napędowego (EWG)
303	–	Przekaźnik modułu sterującego wtryskiwacza (tylko Diesel)
304	–	Podgrzewany przekaźnik podświetlany
305	–	Przekaźnik ładowania akumulatora holowniczego
306	–	Opóźniony przekaźnik pomocniczy
307	–	Przekaźnik rozrusznika
		* Mini bezpieczniki ** Maxi bezpieczniki

2003

Reklamy reklamowe

Skrzynka rozdzielcza wewnętrzna / elektryczna

Przydział bezpieczników w przedziale pasażerskim (2003)

Nie.	Natężenie w amperach	Opis panelu bezpieczników w przedziale pasażerskim
jeden	15 A*	Regulowane pedały
2	20 A*	Gniazdko – konsola podłogowa
3	20 A*	Gniazdko – 3. rząd
4	20 A*	Gniazdo zasilania – I / P
pięć	20 A*	Gniazdko – prawa tylna ćwiartka
6	20 A*	Przekaźnik zatrzymania skrętu/holowania
7	30A*	Światła drogowe/błysk do przejścia
osiem	–	Nieużywany
dziewięć	20 A*	Podgrzewane lustra
dziesięć	10 A*	sprzęgło klimatyzacji
jedenaście	20 A*	Radio (główne)
12	20 A*	Zapalniczka / OBD II
13	5A*	Elektryczne lusterka / przełączniki
czternaście	15 A*	Światła do jazdy dziennej (DRL)
piętnaście	10 A*	Pamięć modułu fotela kierowcy
szesnaście	15 A*	Kontroler tylnego siedzenia
17	15 A*	Lampy zewnętrzne
18	20 A*	Włącznik/wyłącznik sygnału skrętu (wysoki)
dziewiętnaście	10 A*	Moduł bezpieczeństwa ciała (BSM) / moduł 4×4
dwadzieścia	–	Nieużywany
21	25A*	Inteligentny silnik tylnej wycieraczki
22	20 A*	Kontrola silnika
23	20 A*	Sterowanie silnikiem (tylko silnik benzynowy)
24	15 A*	Nieużywany
25	10 A*	Moduł układu przeciwblokującego na 4 koła (4WABS)
26	10 A*	Poduszki powietrzne
27	15 A*	Wyłącznik zapłonu Posuw obręczy
28	10 A*	Cewka przekaźnika dmuchawy przedniej / moduł EATC
29	10 A*	Dostęp klienta
trzydzieści	15 A*	Czerwone światła
31	15 A*	Czujnik zasięgu transmisji (następnie do cewki przekaźnika rozrusznika)
32	5A*	Radio (start)
33	15 A*	Wycieraczka przedniej szyby
34	10 A*	Włącznik/wyłącznik hamulca
35	10 A*	Klaster instrumentów
36	10 A*	PCM Keep-Alive
37	15 A*	trąbić
38	20 A*	Światła postojowe i światła cofania
39	–	Nieużywany
40	20 A*	Pompa paliwowa
41	10 A*	Klaster instrumentów
42	15 A*	Opóźnione akcesorium
43	10 A*	Światła przeciwmgielne
44	10 A*	Moduł PATS, nadajnik-odbiornik
45	10 A*	Wyłącznik zapłonu Uruchom / Uruchom moc
46	10 A*	Lewe światło mijania
47	10 A*	Prawe światło mijania
48	10 A*	Inteligentny silnik tylnej wycieraczki
101	30A**	Elektryczny hamulec holowniczy
102	30A**	Zamki do drzwi, BSM
103	50A**	Stacyjka
104	40A**	Podgrzewane podświetlenie
105	30A**	Moduł sterownika wtryskiwaczy (tylko silnik wysokoprężny)
106	30A**	Główna wycieraczka przednia
107	40A**	Silnik dmuchawy przedniej
108	40A**	Pomocniczy silnik dmuchawy
109	30A**	Podgrzewane siedzenia
110	50A**	Stacyjka
111	30A**	4WD / zmiana w locie
112	30A**	Fotele elektryczne w lewo
113	30A**	Rozrusznik
114	30A**	Fotele elektryczne po prawej stronie
115	20A**	Ładowanie akumulatora holowniczego
116	30A**	Stacyjka
601	Wyłącznik 30A ***	Silniki do okien drzwi
602	60A**	Moduł 4WABS
210	–	Nieużywany
211	–	Nieużywany
212	–	Nieużywany
301	–	Przekaźnik silnika dmuchawy przedniej
302	–	Przekaźnik układu napędowego (EWG)
303	–	Przekaźnik modułu sterującego wtryskiwacza (tylko silnik wysokoprężny)
304	–	Podgrzewany przekaźnik podświetlany
305	–	Przekaźnik ładowania akumulatora holowniczego
306	–	Przekaźnik akcesoriów opóźniony
307	–	Przekaźnik rozrusznika
		* Bezpieczniki Mini Bezpieczniki Maxi * Wyłącznik automatyczny

2004

Skrzynka rozdzielcza wewnętrzna / elektryczna

Reklamy reklamowe

Przydział bezpieczników w przedziale pasażerskim (2004)

Nie.	Natężenie w amperach	Opis panelu bezpieczników w przedziale pasażerskim
jeden	15 A*	Regulowane pedały
2	20A*	Gniazdko – konsola podłogowa
3	20A*	Gniazdko – 3. rząd
4	20A*	Gniazdo zasilania – deska rozdzielcza
pięć	20A*	Gniazdko – prawa tylna ćwiartka
6	20A*	Przekaźnik zatrzymania skrętu/holowania
7	30A*	Światła drogowe/błysk do przejścia
osiem	–	Nieużywany
dziewięć	20A*	Podgrzewane lustra
dziesięć	10 A*	sprzęgło klimatyzacji
jedenaście	20A*	Radio (główne)
12	20A*	Zapalniczka / OBD II
13	5A*	Elektryczne lusterka / przełączniki
czternaście	15 A*	Pożary dzienne
piętnaście	10 A*	Pamięć modułu fotela kierowcy
szesnaście	15 A*	Kontroler tylnego siedzenia
17	15 A*	Lampy zewnętrzne
18	20A*	Włącznik/wyłącznik sygnału skrętu (wysoki)
dziewiętnaście	10 A*	Moduł bezpieczeństwa nadwozia / moduł 4×4
dwadzieścia	–	Nieużywany
21	25A*	Silnik wycieraczki tylnej
22	20A*	Kontrola silnika
23	20A*	Kontrola silnika
24	15 A*	Zawieszenie pneumatyczne
25	10 A*	Moduł układu przeciwblokującego na 4 koła (4WABS)
26	10 A*	Poduszki powietrzne
27	15 A*	Włącznik zapłonu Uruchom zasilanie
28	10 A*	Moduł modułu EATC / cewka przekaźnika dmuchawy przedniej
29	10 A*	Dostęp klienta
trzydzieści	15 A*	Czerwone światła
31	15 A*	Przełącznik blokady sprzęgła
32	5A*	Radio (start)
33	15 A*	Wycieraczka przedniej szyby
34	10 A*	Włącznik/wyłącznik hamulca
35	10 A*	Klaster instrumentów
36	10 A*	PCM Keep-Alive
37	15 A*	trąbić
38	20A*	Światła postojowe i światła cofania
39	–	Nieużywany
40	20A*	Pompa paliwowa
41	10 A*	Klaster instrumentów
42	15 A*	Opóźnione akcesorium
43	10 A*	Światła przeciwmgielne
44	10 A*	Moduł PATS, nadajnik-odbiornik
45	10 A*	Wyłącznik zapłonu Uruchom / Uruchom moc
46	10 A*	Lewe światło mijania
47	10 A*	Prawe światło mijania
48	10 A*	Silnik wycieraczki tylnej
101	30A**	Elektryczny hamulec holowniczy
102	30A**	Zamki do drzwi / moduł bezpieczeństwa nadwozia
103	50A**	Stacyjka
104	40A**	Podgrzewane podświetlenie
105	30A**	Moduł pilota wtryskiwaczy
106	30A**	Główna wycieraczka przednia
107	40A**	Silnik dmuchawy przedniej
108	40A**	Pomocniczy silnik dmuchawy
109	30A**	Podgrzewane siedzenia
110	50A**	Stacyjka
111	30A**	4WD / zmiana w locie
112	30A**	Fotele elektryczne w lewo
113	30A**	Rozrusznik
114	30A**	Fotele elektryczne po prawej stronie
115	20A**	Ładowanie akumulatora holowniczego
116	30A**	Stacyjka
601	Wyłącznik automatyczny 30A	Silniki do okien drzwi
602	60A**	Moduł układu przeciwblokującego na 4 koła (4WABS)
210	–	Nieużywany
211	–	Nieużywany
212	–	Nieużywany
301	–	Przekaźnik silnika dmuchawy przedniej
302	–	Przekaźnik układu napędowego (EWG)
303	–	Przekaźnik modułu sterującego wtryskiwacza (tylko Diesel)
304	–	Podgrzewany przekaźnik podświetlany
305	–	Przekaźnik ładowania akumulatora holowniczego
306	–	Przekaźnik akcesoriów opóźniony
307	–	Przekaźnik rozrusznika
		* Mini bezpieczniki ** Maxi bezpieczniki

2005

Skrzynka rozdzielcza wewnętrzna / elektryczna

Reklamy reklamowe

Przydział bezpieczników w przedziale pasażerskim (2005)

Nie.	Natężenie w amperach	Opis panelu bezpieczników w przedziale pasażerskim
jeden	15 A*	Regulowane pedały
2	20A*	Gniazdko – konsola podłogowa
3	20A*	Gniazdko – 3. rząd
4	20A*	Gniazdo zasilania – I / P
pięć	20A*	Gniazdko – prawa tylna ćwiartka
6	20A*	Przekaźnik zatrzymania skrętu/holowania
7	30A*	Światła drogowe/błysk do przejścia
osiem	15 A*	Światła cofania (tylko silnik wysokoprężny)
dziewięć	20A*	Podgrzewane lustra
dziesięć	10 A*	sprzęgło klimatyzacji
jedenaście	20A*	Radio (główne)
12	20A*	Zapalniczka / OBD II
13	5A*	Elektryczne lusterka / przełączniki
czternaście	15 A*	Światła do jazdy dziennej (DRL)
piętnaście	10 A*	Pamięć modułu fotela kierowcy
szesnaście	15 A*	Kontroler tylnego siedzenia
17	15 A*	Lampy zewnętrzne
18	20A*	Włącznik/wyłącznik sygnału skrętu (wysoki)
dziewiętnaście	10 A*	Moduł bezpieczeństwa ciała (BSM) / moduł 4×4
dwadzieścia	10 A*	Przekaźnik modułu sterującego wtryskiem paliwa (FICM) (tylko silnik Diesla)
21	25A*	Inteligentny silnik tylnej wycieraczki
22	20A*	Kontrola silnika
23	20A*	Sterowanie silnikiem (tylko silnik benzynowy), klimatyzacja (tylko silnik wysokoprężny)
24	2A*	Przełącznik ciśnienia hamulca / Kontrola prędkości
25	10 A*	Moduł 4-kołowego układu zapobiegającego blokowaniu kół (4WABS), zmienne sterowanie wentylatorem (VFC) (tylko silnik Diesla)
26	10 A*	Poduszki powietrzne
27	15 A*	Włącznik zapłonu Uruchom zasilanie
28	10 A*	Cewka przekaźnika dmuchawy przedniej / moduł EATC
29	10 A*	Dostęp klienta
trzydzieści	15 A*	Czerwone światła
31	15 A*	Czujnik zasięgu transmisji (następnie do cewki przekaźnika rozrusznika), 4×4
32	5A*	Radio (start)
33	15 A*	Wycieraczka przedniej szyby
34	10 A*	Włącznik/wyłącznik hamulca
35	10 A*	Klaster instrumentów
36	10 A*	Pamięć PCM
37	15 A*	trąbić
38	20A*	Światła postojowe do holowania
39	15 A*	Holowanie świateł cofania
40	20A*	Pompa paliwowa
41	10 A*	Klaster instrumentów
42	15 A*	Opóźnione akcesorium
43	10 A*	Światła przeciwmgielne
44	10 A*	Moduł PATS, nadajnik-odbiornik
45	10 A*	Wyłącznik zapłonu Uruchom / Uruchom moc
46	10 A*	Lewe światło mijania
47	10 A*	Prawe światło mijania
48	10 A*	Inteligentny silnik tylnej wycieraczki
101	30A**	Elektryczny hamulec holowniczy
102	30A**	Zamki do drzwi, BSM
103	50A**	Wyłącznik zapłonu (tylko silnik benzynowy), moc FICM (tylko silnik wysokoprężny)
104	40A**	Podgrzewane podświetlenie
105	30A**	Podgrzewacz paliwa (tylko silnik wysokoprężny)
106	30A**	Główna wycieraczka przednia
107	40A**	Silnik dmuchawy przedniej
108	40A**	Pomocniczy silnik dmuchawy
109	30A**	Podgrzewane siedzenia
110	50A**	Stacyjka
111	30A**	4WD / zmiana w locie
112	30A**	Fotele elektryczne w lewo
113	30A**	Rozrusznik
114	30A**	Fotele elektryczne po prawej stronie
115	20A**	Ładowanie akumulatora holowniczego
116	30A**	Stacyjka
601	Wyłącznik automatyczny 30A	Silniki szyb, szyberdach
602	60A**	Moduł 4WABS
210	–	Nieużywany
211	–	Przekaźnik świateł cofania (tylko silnik wysokoprężny)
212	–	Nieużywany
301	–	Przekaźnik silnika dmuchawy przedniej
302	–	Przekaźnik modułu sterującego układu napędowego (PCM)
303	–	Przekaźnik podgrzewacza paliwa (tylko silnik wysokoprężny)
304	–	Podgrzewany przekaźnik podświetlenia
305	–	Przekaźnik ładowania akumulatora holowniczego
306	–	Opóźniony przekaźnik pomocniczy
307	–	Przekaźnik rozrusznika
		* Bezpieczniki Mini Bezpieczniki Maxi * Wyłącznik automatyczny
		Uwaga: (Tylko silnik Diesla) Minibezpiecznik logiczny modułu sterującego wtryskiem paliwa (FICM) 15 A znajduje się w bloku przekaźników pod maską.
