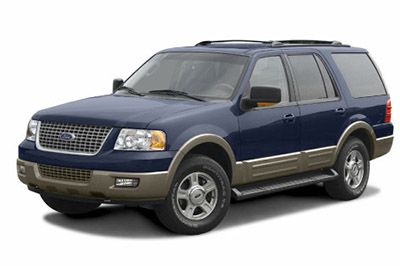

W tym artykule rozważamy drugą generację Forda Expedition (U222), produkowanego od 2003 do 2006 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Ford Expedition 2003, 2004, 2005 i 2006 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i dowiedz się o przyporządkowaniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Ford Expedition 2003-2006
Bezpieczniki zapalniczki samochodowej (gniazdo zasilania) Ford Expedition to bezpieczniki nr 37 (gniazdo zasilania w przestrzeni ładunkowej), nr 39 (gniazdo zasilania w desce rozdzielczej lub konsoli), gniazdo w podłodze, tylnej konsoli) i nr 41 (zapalniczka) w przedziale pasażerskim skrzynki bezpieczników .
Lokalizacja skrzynki bezpieczników
Tabela bezpieczników w przedziale pasażerskim
Panel bezpieczników znajduje się pod prawą stroną deski rozdzielczej za pokrywą
Aby zdjąć panel poszycia, aby uzyskać dostęp do skrzynki bezpieczników, pociągnij panel do siebie, obróć go w bok i zdejmij.
Aby ponownie zainstalować, wyrównaj zaczepy z rowkami na panelu, a następnie wciśnij go, aby zamknąć.
Aby zdjąć pokrywę skrzynki bezpieczników, umieść palec za zakładką POCIĄGNĄĆ, a kciuk nad zakładką POCIĄGNĄĆ, jak pokazano na ilustracji, a następnie zdejmij pokrywę.
Aby ponownie założyć pokrywę skrzynki bezpieczników, umieść górną część pokrywy nad panelem bezpieczników, a następnie dociśnij dolną część pokrywy, aż usłyszysz kliknięcie. Delikatnie pociągnij pokrywę, aby upewnić się, że jest dobrze osadzona.
Schematy skrzynek bezpieczników
2003
Reklamy reklamowe
Przydział bezpieczników w rozdzielnicy elektrycznej (2003)
| Nie. | Natężenie w amperach | Opis panelu bezpieczników w przedziale pasażerskim |
|---|---|---|
| jeden | 10 A* | Silnik wycieraczki przedniej, zestaw wskaźników, silnik wycieraczki tylnej, system monitorowania ciśnienia w oponach (TPMS) |
| 2 | 20 A* | Kierunkowskaz, włącznik świateł hamowania, wskaźnik zagrożenia, przekaźnik świateł hamowania IVD (AdvanceTrac) |
| 3 | 7,5A* | Elektrycznie sterowane lusterka, przełącznik fotela z pamięcią, moduł fotela z pamięcią |
| 4 | 10 A* | Odtwarzacz DVD, sterowanie dźwiękiem na tylnych siedzeniach, CDDJ |
| pięć | 7,5A* | Moduł sterujący układu napędowego (PCM) (zasilanie KA), wyłącznik SC, przełącznik trybu klimatyzacji ręcznej, przełącznik świateł hamowania, elektromagnes blokady hamulca i zmiany biegów (BSI), głowica sterująca EATC, moduł BSM, serwo kontroli prędkości, przekaźnik siedzenia trzeciego rzędu |
| 6 | 15 A* | Przełącznik reflektorów, światła postojowe, oświetlenie tablicy rejestracyjnej, elektryczny sterownik hamulca holowniczego, przekaźnik świateł postojowych BSM |
| 7 | 7,5A* | Radio |
| osiem | 10 A* | Przełącznik odszraniania tylnej szyby, podgrzewane lusterka |
| dziewięć | 10 A* | Alternator |
| dziesięć | 20 A* | Światła cofania, przekaźnik światła cofania, przekaźnik światła pozycji holowania |
| jedenaście | 10 A* | Przekaźnik sprzęgła klimatyzacji, elektrozawór 4×4 IWE |
| 12 | 10 A* | Serwo kontroli prędkości, kontrola prędkości |
| 13 | 10 A* | Głowica sterująca EATC, ręczna głowica klimatyzacji |
| czternaście | 15 A* | Siłownik drzwi mieszających klimatyzacji, przekaźnik świateł do jazdy dziennej (DRL), lampa zapasowa z cyfrowym czujnikiem zasięgu transmisji (DTRS) |
| piętnaście | 5A* | Przełącznik AdvanceTrac®, zestaw wskaźników |
| szesnaście | 10 A* | moduł ABS |
| 17 | 15 A* | Światła przeciwmgielne |
| 18 | 10 A* | Elektrochromatyczne lusterko wsteczne, Pomocnicza klimatyzacja, Klimatyzowany moduł fotela, Elektromagnes temperatury, Kierunkowskaz, Czujnik ładowania słonecznego, Elektroniczna cewka przekaźnika hamulca postojowego |
| dziewiętnaście | 10 A* | Moduł kontroli ograniczeń (RCM) |
| dwadzieścia | 30A* | Moduł zawieszenia pneumatycznego (elektromagnesy resorów pneumatycznych i czujniki wysokości), moduł 4×4 |
| 21 | 15 A* | Zestaw wskaźników (światło wewnętrzne), oświetlenie wewnętrzne, elektroniczny przekaźnik hamulca postojowego, system monitorowania ciśnienia w oponach (TPMS) |
| 22 | 10 A* | Oświetlenie przełącznika zamka drzwi, oświetlenie przełącznika szyberdachu, radio (akcesoria opóźniony sygnał), przełącznik okna składanego |
| 23 | 10 A* | prawe światło mijania |
| 24 | 15 A* | Przekaźnik oszczędzania baterii, przednie światło do czytania / światło kopuły, kopuła drugiego rzędu / światło do czytania, oświetlenie schowka na rękawiczki, lampka ładowania, oświetlenie szynowe, oświetlenie lusterka kosmetycznego, oświetlenie pod maską |
| 25 | 10 A* | lewe światło mijania |
| 26 | 20 A* | Przekaźnik klaksonowy, klaksony |
| 27 | 5A* | Kompas, moduł systemu czujników cofania, elektromagnes blokady zmiany biegów (BSI), przełącznik anulowania nadbiegu, moduł zawieszenia pneumatycznego (uruchomienie/uruchomienie) |
| 28 | 5A* | Nadajnik-odbiornik SecuriLock |
| 29 | 30A* | Elektryczny sterownik hamulca holowniczego |
| trzydzieści | 30A* | BSM (zamki drzwiowe), przekaźnik szyby tylnej klapy, silnik szyby tylnej klapy, zamek drzwi / klapy tylnej, przekaźnik świateł postojowych (BSM), przekaźnik reflektorów (BSM), przekaźnik blokady / otwieranie drzwi (BSM) |
| 31 | 25A* | Radio |
| 32 | 15 A* | CMS, elektrozawory skrzyni biegów |
| 33 | 20 A* | Elektrozawór odpowietrzający kasety, EVR CC, HEGOs, elektromagnes VMV, elektromagnes IMTV, cewka przekaźnika sprzęgła klimatyzacji |
| 34 | 20 A* | PCM, wtryskiwacze paliwa, elektromagnes kontroli biegu jałowego (IAC), czujnik masowego przepływu powietrza |
| 35 | 20 A* | Wskaźnik świateł drogowych w zestawie wskaźników, reflektory świateł drogowych |
| 36 | 10 A* | Światło holowania skrętu w prawo |
| 37 | 20 A* | Gniazdo zasilania w przestrzeni ładunkowej |
| 38 | 25A* | Silnik wycieraczki tylnej, pompa spryskiwacza (mycie tylnej szyby) |
| 39 | 20A* | Gniazdo zasilania panelu przyrządów lub konsoli podłogowej, gniazdo zasilania tylnej konsoli |
| 40 | 20 A* | Przełącznik reflektorów, cewka przekaźnika świateł drogowych, bezpiecznik lewego światła mijania nr 25, bezpiecznik lewego światła mijania nr 23, BSM (przekaźnik reflektorów autolamp), DRL |
| 41 | 20 A* | Zapalniczka, złącze OBD II |
| 42 | 10 A* | Światła skrętu w lewo |
| 101 | 30A** | Przekaźnik rozrusznika, elektromagnes rozrusznika |
| 102 | 30A** | Przełącznik zapłonu, elektromagnes rozrusznika |
| 103 | 30A** | Moduł ABS (silnik pompy) |
| 104 | 30A** | Fotel elektryczny trzeciego rzędu, lewy |
| 105 | 30A** | Zapasowy |
| 106 | 30A** | Przekaźnik ładowania akumulatora holowniczego |
| 107 | 30A** | Pomocniczy przekaźnik wentylatora, pomocniczy silnik wentylatora |
| 108 | 30A** | Przełącznik zasilania fotela pasażera, przełącznik zasilania lędźwiowego pasażera |
| 109 | 30A** | Przełącznik silnika fotela kierowcy, przełącznik lędźwiowy kierowcy, regulowany przełącznik nożny, moduł pamięci |
| 110 | 30A** | Zapasowy |
| 111 | 50A** | Przekaźnik półprzewodnikowy zawieszenia pneumatycznego, sprężarka zawieszenia pneumatycznego |
| 112 | 30A** | Moduł ABS (zawory) |
| 113 | 30A** | Silnik wycieraczki przedniej, pompa spryskiwacza przedniej szyby |
| 114 | 40A** | Przekaźnik odszraniania tylnej szyby, podgrzewane lusterka (bezpiecznik nr 8) |
| 115 | 30A** | Moduł 4×4, silnik zmiany skrzynki rozdzielczej |
| 116 | 40A** | Przekaźnik wentylatora przedniego, silnik wentylatora przedniego |
| 117 | 30A** | Fotel elektryczny w trzecim rzędzie, prawy |
| 118 | 30A** | Moduł klimatyzacji fotela kierowcy i pasażera |
| 401 | 30A** | Elektryczny wyłącznik szyby, wyłącznik okienny Mam, silniki okienne, wyłączniki okienne, moduł szyberdachu |
| R01 | Przekaźnik rozrusznika | Elektromagnes rozrusznika |
| R02 | Opóźniony przekaźnik pomocniczy | Bezpiecznik nr 22, CB nr 401, Elektryczne szyby, Włącznik podświetlenia, Radio, Szyberdach, Składane szyby |
| R03 | Przekaźnik świateł drogowych | Bezpiecznik nr 35, światła drogowe, wskaźnik wiązki, przekaźnik DRL |
| R04 | Przekaźnik odszraniania tylnej szyby | Bezpiecznik nr 8 (podgrzewane lusterka), odmrażacz tylnej szyby |
| R05 | Przekaźnik ładowania akumulatora T/T | 7-przewodowe złącze TT, ładowanie akumulatora |
| R06 | Przekaźnik dmuchawy przedniej | Silnik dmuchawy, sterowanie prędkością silnika dmuchawy (EATC) |
| R201 | Przekaźnik świateł postojowych T/T | Zasilanie świateł postojowych przyczepy |
| R202 | Przekaźnik światła przeciwmgielnego | Przednie światła przeciwmgielne |
| R203 | Przekaźnik PCM | Bezpiecznik nr 32, bezpiecznik nr 33, bezpiecznik nr 34, przekaźnik pompy paliwa, elektrozawory i czujniki PCM |
| R301 | Przekaźnik światła cofania T/T | Światła cofania, złącze TT (światła cofania), lusterko elektrochromowe |
| R302 | Przekaźnik kontroli prędkości | Elektryczne sprzęgło wentylatora chłodzącego, serwo regulacji prędkości |
| R303 | Przekaźnik pompy paliwa | Wyłącznik pompy paliwa, monitor pompy paliwa PCM, pompa paliwa |
| R304 | Przekaźnik oszczędzania baterii | Światła toru, oświetlenie lusterka kosmetycznego, światło kopuły, oświetlenie schowka na rękawiczki, zestaw wskaźników; |
| R305 | Przekaźnik klaksonowy | Róg z dwiema nutami |
| * Mini bezpieczniki ** Maxi bezpieczniki |
Reklamy reklamowe
2004
Reklamy reklamowe
Przydział bezpieczników w skrzynce rozdzielczej (2004)
| Nie. | Natężenie w amperach | Opis panelu bezpieczników w przedziale pasażerskim |
|---|---|---|
| jeden | 10 A* | Wersja / Akcesoria – Silnik wycieraczki przedniej, zestaw wskaźników, silnik wycieraczki tylnej, moduł systemu monitorowania ciśnienia w oponach (TPMS) |
| 2 | 20 A* | Migacz / migacz awaryjny, wyłącznik świateł hamowania, przekaźnik świateł hamowania IVD (AdvanceTrac), światło hamowania, wysokie środkowe światło stopu (CHMSL), kierunkowskazy |
| 3 | 7,5 A* | Przełącznik lusterek elektrycznych, lusterka elektryczne (bez pamięci), przełącznik fotela kierowcy (pamięć), moduł pamięci (zasilanie logiki) |
| 4 | 15 A* | Odtwarzacz DVD, sterowanie audio z tyłu, CDDJ (radio nawigacyjne) |
| pięć | 7,5 A* | Moduł sterujący układu napędowego (PCM) (zasilanie KA), przełącznik wyłączania kontroli prędkości, przełącznik trybu ręcznego klimatyzacji, przełącznik świateł hamowania, elektromagnes blokady dźwigni hamulca (BSI), głowica sterująca EATC, moduł bezpieczeństwa nadwozia (BSM) (zasilanie KA ), prędkość serwonapędu, cewki przekaźnika siedzenia trzeciego rzędu, dioda LED SecuriLock |
| 6 | 15 A* | Przełącznik reflektorów (światła postojowe i włącznik podświetlenia), światła postojowe, oświetlenie tablicy rejestracyjnej, cewka przekaźnika świateł przeciwmgielnych, elektryczny sterownik hamulca holowniczego (światło), BSM (światło automatyczne, światła postojowe) Wskaźnik światła przeciwmgielnego |
| 7 | 7,5 A* | Radio (sygnał startu) |
| osiem | 10 A* | Przełącznik odszraniania tylnej szyby, wskaźnik odszraniania tylnej szyby (głowica klimatyzacyjna), podgrzewane lusterka zewnętrzne |
| dziewięć | – | Nieużywany |
| dziesięć | 20 A* | Przekaźnik świateł cofania holowania, 7-żyłowe złącze holowania (światła cofania), przekaźnik świateł postojowych holowania, 7- i 4-pinowe złącza holowania (światła postojowe) |
| jedenaście | 10 A* | Przekaźnik sprzęgła sprężarki klimatyzacji, elektromagnes sprzęgła sprężarki klimatyzacji, przekaźnik sprężarki zawieszenia pneumatycznego, zintegrowany elektromagnes na końcu koła (IWE) 4×4 |
| 12 | 10 A* | Serwo kontroli prędkości, przekaźnik kontroli prędkości |
| 13 | 10 A* | Ręczny przełącznik trybu klimatyzacji, cewka przekaźnika odszraniania tylnej szyby, wyłącznik zbiornika czynnika chłodniczego klimatyzacji, termistor sprężarki klimatyzacji, głowica sterująca DEATC, elektromagnesy DEATC, sterowanie wentylatorem DEATC, cewka przekaźnika ładowania do akumulatora |
| czternaście | 10 A* | Cewka przekaźnika zapłonu do świateł dziennych (DRL), cyfrowy czujnik zasięgu transmisji (DTRS) światła cofania, cewka przekaźnika świateł cofania holowania, elektrochromatyczne lusterko wsteczne, radio nawigacyjne, ręczna klimatyzacja siłownika drzwi miksera |
| piętnaście | 5A* | Przełącznik AdvanceTrac®, zestaw wskaźników (uruchamianie / uruchamianie zasilania) |
| szesnaście | 10 A* | Moduł ABS/AdvanceTrac® (Avance Run/Start) |
| 17 | 15 A* | Światła przeciwmgielne |
| 18 | 10 A* | Pomocniczy siłownik drzwi mieszających temperaturę klimatyzacji, przednie dodatkowe sterowanie pomocnicze klimatyzacji, kierunkowskaz, elektrochromatyczne lusterko wsteczne, silnik trybu pomocniczego, moduły foteli klimatyzacji |
| dziewiętnaście | 10 A* | Moduł kontroli ograniczeń (RCM) |
| dwadzieścia | 30A* | Moduł zawieszenia pneumatycznego (elektromagnesy resorów pneumatycznych i czujniki wysokości), moduł 4×4 |
| 21 | 15 A* | Zestaw wskaźników (B +), lampy wewnętrzne (dzięki uprzejmości), lampy kałużowe (lusterka zewnętrzne), moduł systemu monitorowania ciśnienia w oponach (TPMS) |
| 22 | 10 A* | Oświetlenie przełącznika szyberdachu, Radio (opóźnione zasilanie akcesoriów), Próbka okien składanych, Silniki okien składanych, Wzmacniacz antenowy EHAM (radio nawigacyjne) |
| 23 | 10 A* | prawe światło mijania |
| 24 | 15 A* | Oświetlenie wewnętrzne na żądanie (przednie światło do czytania / światło kopuły, kopuła drugiego rzędu / światło do czytania, oświetlenie schowka na rękawiczki, światło ładunku, światła na relingu dachowym, oświetlenie lusterka kosmetycznego), akumulator cewki przekaźnika oszczędzania, zasilacz przekaźnika oszczędzania baterii |
| 25 | 10 A* | lewe światło mijania |
| 26 | 20 A* | Przekaźnik klaksonowy, klaksony |
| 27 | 5A* | Moduł kompasu, moduł systemu wykrywania cofania, elektromagnes blokady zmiany biegów (BSI), przełącznik anulowania nadbiegu, moduł zawieszenia pneumatycznego (kierunek jazdy / start) |
| 28 | 5A* | Cewka przekaźnika PCM, cewka przekaźnika kontroli prędkości, nadajnik-odbiornik SecuriLock |
| 29 | 30A* | Elektryczny sterownik hamulca holowniczego, złącze 7-przewodowe holowania (hamulec elektryczny) |
| trzydzieści | 30A* | BSM (zamki do drzwi, przekaźnik zwalniania szyby tylnej klapy), silnik zwalniania szyby tylnej klapy, silniki zamków drzwi / klapy tylnej |
| 31 | 20 A* | Radio (B+), subwoofer |
| 32 | 15 A* | Czujniki monitorowania katalizatora (CMS), solenoidy skrzyni biegów |
| 33 | 20 A* | Elektromagnes odpowietrzania kasety, czujniki HEGO, elektromagnes VMV, elektromagnes zaworu dostrajania kolektora dolotowego (silnik IMTV-4.6L), cewka przekaźnika sprzęgła sprężarki klimatyzacji, elektromagnes regulatora podciśnienia EGR (EVR) |
| 34 | 20 A* | PCM, wtryskiwacze paliwa, przekaźnik pompy paliwa, wyłącznik pompy paliwa, silnik pompy paliwa, elektromagnes kontroli biegu jałowego (IAC), czujnik masowego przepływu powietrza (MAF) |
| 35 | 20 A* | Wskaźnik świateł drogowych w zestawie wskaźników, reflektory świateł drogowych |
| 36 | 10 A* | Holowanie w prawo/światła stopu |
| 37 | 20 A* | Gniazdo zasilania w przestrzeni ładunkowej |
| 38 | 25A* | Silnik wycieraczki tylnej, pompa spryskiwacza (mycie tylnej szyby) |
| 39 | 20 A* | Gniazda zasilania konsoli (przód i tył konsoli), gniazdo zasilania w tablicy rozdzielczej (siedzisko) |
| 40 | 20 A* | Przekaźnik DRL, światła przeciwmgielne DRL, cewka przekaźnika reflektorów DRL, przełącznik reflektorów (reflektory), przełącznik wielofunkcyjny (flash-to-pass), BSM (automatyczny przekaźnik reflektorów), cewka przekaźnika świateł drogowych, bezpiecznik 25 (lewe światło mijania), Bezpiecznik 23 (prawe światło mijania) |
| 41 | 20 A* | Zapalniczka, złącze diagnostyczne OBD II |
| 42 | 10 A* | Holowanie w lewo/światła stopu |
| 101 | 30A** | Przekaźnik rozrusznika, elektromagnes rozrusznika |
| 102 | 30A** | Moc wyłącznika zapłonu |
| 103 | 30A** | Moduł ABS / AdvanceTrac @ (silnik pompy) |
| 104 | 30A** | Przekaźnik lewego siedzenia 3. rzędu, przełącznik siedzenia lewego 3. rzędu, lewy silnik siedzenia 3. rzędu |
| 105 | 40A** | Zapasowy |
| 106 | 30A** | Przekaźnik ładowania akumulatora holowniczego, złącze holownicze 7-stykowe (ładowanie akumulatora) |
| 107 | 30A** | Pomocniczy przekaźnik wentylatora klimatyzacji, pomocniczy silnik wentylatora klimatyzacji |
| 108 | 30A** | Wyłącznik silnika fotela pasażera |
| 109 | 30A** | Wyłącznik silnika fotela kierowcy (bez pamięci), moduł pamięci, lusterka zasilania z pamięcią, przełącznik i regulowany silnik pedału |
| 110 | 30A** | Zapasowy |
| 111 | 50A** | Sprężarka zawieszenia pneumatycznego, przekaźnik sprężarki zawieszenia pneumatycznego |
| 112 | 30A** | Moduł ABS/AdvanceTrac® (vanny) |
| 113 | 30A** | Silnik wycieraczki przedniej, pompa spryskiwacza (płyn do spryskiwaczy) |
| 114 | 40A** | Przekaźnik odszraniania tylnej szyby, kratka odszraniania tylnej szyby, podgrzewane lusterka (bezpiecznik 8) |
| 115 | 30A** | Moduł 4×4, silnik zmiany skrzynki rozdzielczej |
| 116 | 40A** | Przekaźnik silnika wentylatora przedniego, silnik wentylatora przedniego |
| 117 | 30A** | Prawy przekaźnik siedzenia trzeciego rzędu, prawy przełącznik siedzenia trzeciego rzędu, prawy silnik siedzenia trzeciego rzędu |
| 118 | 30A** | Moduł klimatyzacji fotela kierowcy i pasażera |
| 401 | 30A** | Okna elektryczne (wyłącznik), przełącznik okna głównego, silniki okienne, przełączniki okienne, przezroczysty moduł szyberdachu |
| R01 | Przekaźnik rozrusznika | Elektromagnes rozrusznika |
| R02 | Przekaźnik akcesoriów opóźniony | Bezpiecznik 22, CB 401, Elektryczne szyby, Przełącznik podświetlenia, Radio, Przezroczysty szyberdach, Składane okna, DVD, Wzmacniacz anteny nawigacyjnej |
| R03 | Przekaźnik świateł drogowych | Bezpiecznik # 35, Światła drogowe, Wskaźnik świateł drogowych |
| R04 | Przekaźnik odszraniania tylnej szyby | Bezpiecznik 8 (podgrzewane lusterka), Odmrażacz tylnej szyby, Podgrzewane lusterka zewnętrzne, Wskaźnik odszraniania tylnej szyby (głowica sterująca klimatyzacji) |
| R05 | Przekaźnik ładowania akumulatora holowniczego | 7-żyłowe złącze holownicze (ładowanie akumulatora) |
| R06 | Przekaźnik dmuchawy przedniej | Silnik dmuchawy przedniej |
| R201 | Przekaźnik świateł postojowych holowniczych | 7 i 4 przewodowe złącza holownicze (światła postojowe) |
| R202 | Przekaźnik światła przeciwmgielnego | Przednie światła przeciwmgielne |
| R203 | Przekaźnik PCM | Bezpiecznik 32, bezpiecznik 33, bezpiecznik 34, przekaźnik pompy paliwa, pompa paliwa, elektrozawory i czujniki PCM |
| R301 | Holowanie przekaźnik światła cofania | 7-żyłowe złącze holownicze (światła cofania) |
| R302 | Przekaźnik kontroli prędkości | Serwo kontroli prędkości |
| R303 | Przekaźnik pompy paliwa | Wyłącznik pompy paliwa, PCM (monitor pompy paliwa), pompa paliwa |
| R304 | Przekaźnik oszczędzania baterii | Oświetlenie relingu dachowego, oświetlenie lusterka kosmetycznego, oświetlenie do czytania / kopuły, oświetlenie schowka na rękawiczki, oświetlenie przestrzeni ładunkowej, oświetlenie lusterek zewnętrznych, zestaw wskaźników (oświetlenie wewnętrzne) |
| R305 | Przekaźnik klaksonowy | Róg z dwiema nutami |
| * Mini bezpieczniki ** Maxi bezpieczniki |
||
| Uwaga: Przekaźniki R301 do R305 nie są elementami serwisowymi; skonsultuj się ze sprzedawcą lub wykwalifikowanym technikiem w celu uzyskania pomocy. |
2005, 2006
Reklamy reklamowe
Przydział bezpieczników w skrzynce elektrycznej (2005, 2006)
| Nie. | Natężenie w amperach | Opis panelu bezpieczników w przedziale pasażerskim |
|---|---|---|
| jeden | 7,5 A* | Uruchom / Akcesoria – Silnik wycieraczki przedniej, zestaw wskaźników, silnik wycieraczki tylnej |
| 2 | 20 A* | Migacz / światła awaryjne, włącznik świateł hamowania, światła hamowania, centralne światło stopu wysoko zamontowane (CHMSL), kierunkowskazy |
| 3 | 7,5 A* | Przełącznik lusterek elektrycznych, lusterka elektryczne (bez pamięci), przełącznik fotela kierowcy (pamięć), moduł pamięci (zasilanie logiki) |
| 4 | 15 A* | Odtwarzacz DVD, sterowanie audio z tyłu, CDDJ (radio nawigacyjne) |
| pięć | 7,5 A* | Moduł sterujący układu napędowego (PCM) (zasilanie KA), wyłącznik kontroli prędkości, przełącznik trybu klimatyzacji ręcznej, przełącznik świateł hamowania, elektromagnes blokady hamulca i dźwigni (BSI), głowica kontrolna EATC, moduł bezpieczeństwa nadwozia (BSM) (zasilanie KA) , cewki przekaźnika siedzenia trzeciego rzędu, dioda LED SecuriLock |
| 6 | 15 A* | Przełącznik reflektorów (światła postojowe i włącznik podświetlenia), światła postojowe, oświetlenie tablicy rejestracyjnej, cewka przekaźnika świateł przeciwmgielnych, elektryczny sterownik hamulca holowniczego (światło), BSM (światło automatyczne, światła postojowe) Wskaźnik światła przeciwmgielnego |
| 7 | 5A* | Radio (sygnał startu) |
| osiem | 10 A* | Przełącznik odszraniania tylnej szyby, wskaźnik odszraniania tylnej szyby (głowica klimatyzacyjna), podgrzewane lusterka zewnętrzne |
| dziewięć | – | Nieużywany |
| dziesięć | 20 A* | Przekaźnik świateł cofania holowania, 7-żyłowe złącze holowania (światła cofania), przekaźnik świateł postojowych holowania, 7- i 4-pinowe złącza holowania (światła postojowe) |
| jedenaście | 10 A* | Przekaźnik sprzęgła sprężarki klimatyzacji, elektromagnes sprzęgła sprężarki klimatyzacji, zintegrowany elektromagnes na końcu koła (IWE) 4×4 |
| 12 | 15 A* | Przekaźnik pompy paliwa, wyłącznik pompy paliwa, moduł sterujący pompy paliwa, silnik pompy paliwa |
| 13 | 10 A* | Ręczny przełącznik trybu klimatyzacji, cewka przekaźnika odszraniania tylnej szyby, przełącznik przechowywania czynnika chłodniczego klimatyzacji, przełącznik odszraniania klimatyzacji, przełącznik niskiego ciśnienia klimatyzacji, głowica sterująca DEATC, solenoidy DEATC, sterowanie dmuchawą DEATC, przekaźnik ładowania akumulatora cewki holowniczej |
| czternaście | 10 A* | Cewka przekaźnika zapłonu do świateł dziennych (DRL), cyfrowy czujnik zasięgu transmisji (DTRS) światła cofania, cewka przekaźnika świateł cofania holowania, elektrochromatyczne lusterko wsteczne, radio nawigacyjne, ręczna klimatyzacja siłownika drzwi miksera |
| piętnaście | 5A* | AdvanceTrac® z przełącznikiem RSC, zestaw wskaźników (zasilanie Run / Start) |
| szesnaście | 10 A* | Moduł ABS/AdvanceTrac® avec RSC (podawanie Run/Start) |
| 17 | 15 A* | Światła przeciwmgielne |
| 18 | 10 A* | Pomocniczy siłownik mieszający temperaturę klimatyzacji, przednie dodatkowe sterowanie pomocnicze klimatyzacji, kierunkowskaz, elektrochromatyczne lusterko wsteczne, silnik trybu pomocniczego |
| dziewiętnaście | 10 A* | Moduł kontroli ograniczeń (RCM) |
| dwadzieścia | 30A* | BSM (zamki do drzwi, przekaźnik zwalniania szyby tylnej klapy), silnik zwalniania szyby tylnej klapy, silniki zamków drzwi / klapy tylnej |
| 21 | 15 A* | Zestaw wskaźników (B+), lampy wewnętrzne (dzięki uprzejmości), lampy kałużowe (lusterka zewnętrzne) |
| 22 | 10 A* | Oświetlenie przełącznika szyberdachu, Radio (opóźnione zasilanie akcesoriów), Próbka okien składanych, Silniki okien składanych, Wzmacniacz antenowy EHAM (radio nawigacyjne) |
| 23 | 10 A* | prawe światło mijania |
| 24 | 15 A* | Wewnętrzne światła popytu (przednie światło do czytania / oświetlenie kopuły, oświetlenie kopuły / czytania drugiego rzędu, oświetlenie schowka, oświetlenie bagażnika, oświetlenie bagażnika dachowego, oświetlenie lusterka kosmetycznego), akumulator cewki przekaźnika oszczędzania, moc przekaźnika oszczędzania akumulatora, pozytywna wentylacja skrzyni korbowej (PCV) zawór |
| 25 | 10 A* | lewe światło mijania |
| 26 | 20 A* | Przekaźnik klaksonowy, klaksony |
| 27 | 5A* | Moduł kompasu, moduł systemu wykrywania cofania, elektromagnes blokady zmiany biegów, próbka anulowania nadbiegu, moduł zawieszenia pneumatycznego (kierunek biegu / startu) |
| 28 | 5A* | Cewka przekaźnika PCM, nadajnik SecuriLock, cewka przekaźnika podgrzewanego zaworu PCV |
| 29 | 30A* | Elektryczny sterownik hamulca holowniczego, złącze 7-przewodowe holowania (hamulec elektryczny) |
| trzydzieści | 25A* | Moduł zawieszenia pneumatycznego (elektromagnesy sprężyn pneumatycznych i czujniki wysokości), PCM (sprzęgło skrzyni rozdzielczej 4×4) |
| 31 | 20 A* | Radio (B+), subwoofer |
| 32 | 15 A* | Czujniki monitorowania katalizatora (CMS), solenoidy skrzyni biegów, solenoid odpowietrznika kasety, czujniki HEGO, solenoid VMV, cewka przekaźnika sprzęgła sprężarki klimatyzacji, siłowniki CMCV, VCT |
| 33 | – | Nieużywany |
| 34 | 15 A* | PCM, wtryskiwacze paliwa, czujnik masowego przepływu powietrza (MAF) |
| 35 | 20 A* | Wskaźnik świateł drogowych w zestawie wskaźników, reflektory świateł drogowych |
| 36 | 10 A* | Holowanie w prawo/światła stopu |
| 37 | 20 A* | Gniazdo zasilania w przestrzeni ładunkowej |
| 38 | 25A* | Silnik wycieraczki tylnej, pompa spryskiwacza (mycie tylnej szyby) |
| 39 | 20 A* | Gniazda zasilania konsoli (przód i tył konsoli), gniazdo zasilania w tablicy rozdzielczej (siedzisko) |
| 40 | 20 A* | Przekaźnik DRL, światła przeciwmgielne DRL, cewka przekaźnika reflektorów DRL, przełącznik reflektorów (reflektory), przełącznik wielofunkcyjny (flash-to-pass), BSM (automatyczny przekaźnik reflektorów), cewka przekaźnika świateł drogowych, bezpiecznik 25 (lewe światło mijania), Bezpiecznik 23 (prawe światło mijania) |
| 41 | 20 A* | Zapalniczka, złącze diagnostyczne OBD II |
| 42 | 10 A* | Holowanie w lewo/światła stopu |
| 101 | 30A** | Przekaźnik rozrusznika, elektromagnes rozrusznika |
| 102 | 30A** | Moc wyłącznika zapłonu |
| 103 | 30A** | ABS / AdvanceTrac® z modułem RSC (silnik pompy) |
| 104 | 30A** | Przekaźnik lewego siedzenia 3. rzędu, przełącznik siedzenia lewego 3. rzędu, lewy silnik siedzenia 3. rzędu |
| 105 | 30A** | Zapasowy |
| 106 | 30A** | Przekaźnik ładowania akumulatora holowniczego, złącze holownicze 7-stykowe (ładowanie akumulatora) |
| 107 | 30A** | Pomocniczy przekaźnik wentylatora klimatyzacji, pomocniczy silnik wentylatora klimatyzacji |
| 108 | 30A** | Wyłącznik silnika fotela pasażera |
| 109 | 30A** | Wyłącznik silnika fotela kierowcy (bez pamięci), moduł pamięci, lusterka zasilania z pamięcią, przełącznik i regulowany silnik pedału |
| 110 | 30A** | Zapasowy |
| 111 | 50A** | Sprężarka zawieszenia pneumatycznego, przekaźnik sprężarki zawieszenia pneumatycznego |
| 112 | 30A** | ABS / AdvanceTrac ^ z modułem RSC (zawory) |
| 113 | 30A** | Silnik wycieraczki przedniej, pompa spryskiwacza (płyn do spryskiwaczy) |
| 114 | 40A** | Przekaźnik odszraniania tylnej szyby, kratka odszraniania tylnej szyby, podgrzewane lusterka (bezpiecznik 8) |
| 115 | 30A** | Silnik zmiany skrzynki rozdzielczej, przekaźnik 4×4 |
| 116 | 40A** | Przekaźnik silnika wentylatora przedniego, silnik wentylatora przedniego |
| 117 | 30A** | Prawy przekaźnik siedzenia trzeciego rzędu, prawy przełącznik siedzenia trzeciego rzędu, prawy silnik siedzenia trzeciego rzędu |
| 118 | 30A** | Moduł klimatyzacji fotela kierowcy i pasażera |
| 401 | 30A CB (wyłącznik) | Okna elektryczne (wyłącznik), przełącznik okna głównego, silniki okienne, przełączniki okienne, przezroczysty moduł szyberdachu |
| R01 | Przekaźnik rozrusznika | Elektromagnes rozrusznika |
| R02 | Przekaźnik akcesoriów opóźniony | Bezpiecznik 22, CB 401, Elektryczne szyby, Przełącznik podświetlenia, Radio, Przezroczysty szyberdach, Składane okna, Wzmacniacz anteny nawigacyjnej |
| R03 | Przekaźnik świateł drogowych | Bezpiecznik # 35, Światła drogowe, Wskaźnik świateł drogowych |
| R04 | Przekaźnik odszraniania tylnej szyby | Bezpiecznik 8 (podgrzewane lusterka), Odmrażacz tylnej szyby, Podgrzewane lusterka zewnętrzne, Wskaźnik odszraniania tylnej szyby (głowica sterująca klimatyzacji) |
| R05 | Przekaźnik ładowania akumulatora holowniczego | 7-żyłowe złącze holownicze (ładowanie akumulatora) |
| R06 | Przekaźnik dmuchawy przedniej | Silnik dmuchawy przedniej |
| R201 | Przekaźnik świateł postojowych holowniczych | 7 i 4 przewodowe złącza holownicze (światła postojowe) |
| R202 | Przekaźnik światła przeciwmgielnego | Przednie światła przeciwmgielne |
| R203 | Przekaźnik PCM | Bezpiecznik 32, bezpiecznik 34, elektrozawory i czujniki PCM |
| R301 | Holowanie przekaźnik światła cofania | 7-żyłowe złącze holownicze (światła cofania) |
| R302 | Podgrzewany przekaźnik zaworu PCV | Podgrzewany zawór PCV |
| R303 | Przekaźnik pompy paliwa | Wyłącznik pompy paliwa, PCM (monitor pompy paliwa), pompa paliwa, moduł sterujący pompy paliwa |
| R304 | Przekaźnik oszczędzania baterii | Oświetlenie relingu dachowego, oświetlenie lusterka kosmetycznego, oświetlenie do czytania / kopuły, oświetlenie schowka na rękawiczki, oświetlenie przestrzeni ładunkowej, oświetlenie lusterek zewnętrznych, zestaw wskaźników (oświetlenie wewnętrzne) |
| R305 | Przekaźnik klaksonowy | Róg z dwiema nutami |
| * Mini bezpieczniki ** Maxi bezpieczniki |
||
| Uwaga: Przekaźniki R301 do R305 nie są elementami serwisowymi; skonsultuj się ze sprzedawcą lub wykwalifikowanym technikiem w celu uzyskania pomocy. |
