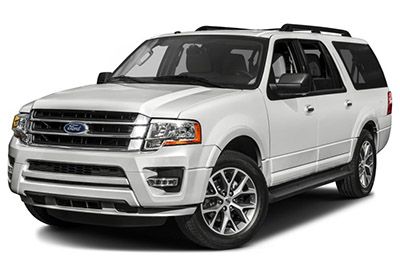

W tym artykule rozważymy trzecią generację Forda Expedition (U324) po liftingu, wyprodukowanego w latach 2015-2017. Tutaj znajdziesz schematy skrzynek bezpieczników  Ford Expedition 2015, 2016 i 2017  , uzyskasz informacje o lokalizacji paneli bezpieczników. wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.

Contents
  1. Ford Expedition 2015-2017 Układ bezpieczników
  2. Przedział pasażerski
  3. Komora silnika
  4. 2015
  5. 2016
  6. 2017

Ford Expedition 2015-2017 Układ bezpieczników

 Bezpieczniki zapalniczki samochodowej Ford Expedition to bezpieczniki №33 (gniazdko 110 V AC), №66 (pomocnicze gniazdo zasilania (tył konsoli środkowej)), № 71 (pomocnicze gniazdo zasilania/zapalniczki) i №72 ( Dodatkowe gniazdo zasilania (tylny prawy panel ćwiartkowy)) w skrzynce bezpieczników deski rozdzielczej.

Lokalizacja skrzynki bezpieczników

Przedział pasażerski

Panel bezpieczników znajduje się pod prawą stroną deski rozdzielczej za pokrywą.Lokalizacja bezpieczników w przedziale pasażerskim: Ford Expedition (U324; 2015-2017)

Aby zdjąć panel poszycia, aby uzyskać dostęp do skrzynki bezpieczników, pociągnij panel do siebie, obróć go w bok i zdejmij.
Aby ponownie zainstalować, wyrównaj zaczepy z rowkami na panelu, a następnie wciśnij go, aby zamknąć.

Aby zdjąć pokrywę skrzynki bezpieczników, naciśnij wypustki po obu stronach pokrywy, a następnie zdejmij pokrywę.
Aby ponownie założyć pokrywę skrzynki bezpieczników, umieść górną część pokrywy nad panelem bezpieczników, a następnie dociśnij dolną część pokrywy, aż usłyszysz kliknięcie. Delikatnie pociągnij pokrywę, aby upewnić się, że jest dobrze osadzona.

Komora silnika

Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika.Lokalizacja bezpieczników w komorze silnika: Ford Expedition (U324; 2015-2017)



Schematy skrzynek bezpieczników

Reklamy  reklamowe

2015

Przedział pasażerski

Schemat wewnętrznej skrzynki bezpieczników: Ford Expedition (2015)

Przydział bezpieczników w przedziale pasażerskim (2015)

Nie. Natężenie w amperach Chronione obwody
jeden 30A Okno pilota
2 15A Sterowanie tylnym siedzeniem, moduł bramy multimedialnej
3 30A Okno pasażera
4 10 A Lampy na zamówienie
pięć 20A Wzmacniacz
6 5A Automatyczna elektroniczna regulacja temperatury z tyłu
7 7,5A Lusterko elektryczne, przełącznik pamięci fotela kierowcy
osiem – Nieużywany
dziewięć 10 A SYNC, elektrycznie sterowana tylna klapa, wspomaganie panelu trymowania, wyświetlacz
dziesięć 10 A Uruchom przekaźnik akcesoriów
jedenaście 10 A Wejście pasywne/moduł startowy
12 15A Oświetlenie wewnętrzne, lampy kałużowe
13 15A Kierunkowskazy w prawo i stop/kierunkowskazy
czternaście 15A Kierunkowskazy w lewo i kierunkowskazy stop / kierunkowskazy
piętnaście 15A Światło cofania, wysokie środkowe światło hamowania, lusterko EC
szesnaście 10 A Przednie prawe światło mijania
17 10 A Przednie lewe światło mijania
18 10 A Blokada dźwigni hamulca/przycisk startu LED/podświetlenie klawiatury, elektrycznie składane siedzenie w trzecim rzędzie, wejście dotykowe pasywne
dziewiętnaście – Nieużywany
dwadzieścia 20A Zablokuj/odblokuj przekaźniki
21 – Nieużywany
22 20A trąbić
23 15A SWCM, klaster
24 15A Regulowane pedały / kolumna z regulacją mocy, Datalink
25 15A Pokrywa bagażnika zwalniająca klapę tylną, silnik zwalniający szybę
26 5A Naciśnij, aby uruchomić przełącznik
27 20A Wejście pasywne/moduł startowy
28 15A Przełącznik zapłonu, przełącznik blokady kluczyka
29 20A Radio, GPS
trzydzieści 15A Przednie światła postojowe
31 5A Hamulec przyczepy włączony / wyłączony
32 15A Wlot powietrza, tylne szyby, falownik
33 10 A Moduł zawieszenia CCD
34 10 A Pomoc w parkowaniu tyłem, kamera tylna, BLIS, podgrzewane siedzenie
35 5A Moduł klimatyczny, przełącznik 0/D
36 – Nieużywany
37 10 A moduł 4X4
38 10 A Lustro EC, szyberdach, DVD, radio AM/FM
39 15A Przednie lewe i prawe światła drogowe
40 10 A Światła postojowe / tylne światła
41 7,5A Moduł kontroli stresu
42 – Nieużywany
43 – Nieużywany
44 – Nieużywany
45 5A Nieużywany (zapasowy)
46 10 A Kontrola klimatu
47 15A Światła przeciwmgielne
48 – Nieużywany
49 – Nieużywany

Reklamy  reklamowe

Komora silnika

Schemat skrzynki bezpieczników pod maską: Ford Expedition (2015)

Przydział bezpieczników w rozdzielnicy elektrycznej (2015)

Nie. Natężenie w amperach Chronione obwody
jeden – Przekaźnik spryskiwacza tylnej szyby
2 – Przekaźnik rozrusznika
3 – Przekaźnik silnika dmuchawy
4 – Przekaźnik tylnej wycieraczki
pięć – Przekaźnik pompy paliwa
6 – Elektroniczny wentylator chłodzący
7 – Odmrażacz tylnej szyby, przekaźnik podgrzewanego lusterka
osiem – Elektroniczny wentylator chłodzący
dziewięć – Przekaźnik uruchamiania/rozpoczęcia
dziesięć – Przekaźnik skrzynki elektrycznej
jedenaście 40A** Schody elektryczne, podgrzewane siedzenia
12 40A** Przekaźnik uruchamiania/rozpoczęcia
13 30A** Przekaźnik rozrusznika
czternaście 50A** Elektroniczny wentylator chłodzący
piętnaście – Nieużywany
szesnaście 50A** Wentylator elektroniczny
17 – Nieużywany
18 30A** Hamulec przyczepy
dziewiętnaście 20A** Gniazdo zasilania (konsola)
dwadzieścia 20A** Moduł przekaźnika 4×4
21 30A** Moduł holowniczy
22 30A** Elektrycznie regulowany fotel pasażera
23 – Przekaźnik sprzęgła klimatyzacji
24 – Przekaźnik świateł postojowych holowniczych
25 – Nieużywany
26 10 A* Czujnik ALT
27 20A* Moduł napędu na wszystkie koła 4×4
28 25A* Przekaźnik świateł postojowych holowniczych
29 10 A* Zintegrowany elektrozawór koła
trzydzieści 10 A* Przekaźnik sprzęgła klimatyzacji
31 15 A* Holowanie światła cofania
32 40A** Przekaźnik silnika dmuchawy
33 40A** Gniazdo zasilania 110 V AC
34 30A** Pomocniczy silnik dmuchawy
35 50A** Przekaźnik modułu sterującego układu napędowego
36 30A** Elektryczna klapa tylna
37 – Nieużywany
38 – Nieużywany
39 – Holowanie przekaźnik światła cofania
40 – Przekaźnik elektroniczny wentylatora 2
41 10 A* Moduł sterujący układu napędowego trzymający moc
42 5A* Przekaźnik uruchamiania/rozpoczęcia
43 10 A* Włącznik/wyłącznik hamulca
44 20A* Przekaźnik pompy paliwa
45 10 A* Nieużywany (zapasowy)
46 15 A* Pompa spryskiwacza przód/tył
47 30A** Silnik wycieraczki tylnej
48 40A** Moduł holowniczy
49 – Nieużywany
pięćdziesiąt 30A** Przekaźnik silnika wycieraczki przedniej
51 40A** Odszraniacz tylnej szyby i przekaźnik podgrzewanego lusterka
52 10 A* Działanie/uruchomienie układu przeciwblokującego
53 5A* Moduł sterowania układem napędowym ISP
54 5A* Wspomaganie kierownicy
55 – Nieużywany
56 30A* Panel bezpieczników w przedziale pasażerskim start/start zasilania
57 5A* Praca/uruchomienie silnika wentylatora
58 – Nieużywany
59 15 A* Podgrzewane lustra
60 – Nieużywany
61 – Nieużywany
62 – Nieużywany
63 25A** Wentylator elektroniczny
64 30A** szyberdach
65 – Nieużywany
66 20A** Dodatkowe gniazdo zasilania (z tyłu konsoli środkowej)
67 40A** Klimatyzowane fotele w pierwszym rzędzie
68 30A** Zawory układu przeciwblokującego
69 60A** Pompa układu przeciwblokującego
70 30A** Fotel składany elektrycznie w trzecim rzędzie
71 20A** Pomocnicze gniazdo zasilania/zapalniczka
72 20A** Dodatkowe gniazdo zasilania (prawy tylny panel ćwiartkowy)
73 30A** Tylny moduł klimatyzacji
74 30A** Fotel kierowcy z regulacją elektryczną
75 25A* Moc pojazdu 1 — moduł sterujący układu napędowego
76 20A* Moc pojazdu 2 — moduł sterujący układu napędowego
77 20A* Moc pojazdu 4 – cewki zapłonowe
78 – Nieużywany
79 15 A* Moc pojazdu 3 – moduł sterowania układem napędowym
80 5A* Czujnik deszczu
81 – Nieużywany
82 – Nieużywany
83 – Nieużywany
84 – Nieużywany
85 – Nieużywany
* Minibezpieczniki
** Bezpieczniki kasetowe



2016

Reklamy  reklamowe

Przedział pasażerski

Schemat wewnętrznej skrzynki bezpieczników: Ford Expedition (2016)

Przydział bezpieczników w przedziale pasażerskim (2016)

Nie. Natężenie w amperach Chronione komponenty
jeden 30A Okno pilota.
2 15A Sterowanie tylnym siedzeniem. Moduł bramy multimedialnej.
3 30A Okno pasażera.
4 10 A Lampy na zamówienie.
pięć 20A Wzmacniacz.
6 5A Automatyczna elektroniczna regulacja temperatury z tyłu.
7 7,5 A Lusterko elektryczne. Przełącznik pamięci fotela kierowcy.
osiem – Nieużywany.
dziewięć 10 A SYNCHRONIZACJA. Elektryczna brama podnoszona. Elektryczny panel wykończeniowy. Wyświetlacz.
dziesięć 10 A Uruchom przekaźnik akcesoriów.
jedenaście 10 A Wejście pasywne / moduł startowy.
12 15A Oświetlenie wewnętrzne. Lampy kałużowe.
13 15A Kierunkowskazy po prawej i stop/kierunkowskazy.
czternaście 15A Kierunkowskazy po lewej stronie i kierunkowskazy stop / kierunkowskazy.
piętnaście 15A Lampa cofania. Podniesione centralne światło hamowania. Lustro CE.
szesnaście 10 A Światło mijania przednie prawe.
17 10 A Przednie lewe światło mijania.
18 10 A Blokada dźwigni hamulca/przycisk startowy Dioda LED/podświetlenie klawiatury. Fotel składany elektrycznie w trzecim rzędzie. Wejście dotykowe pasywne.
dziewiętnaście – Nieużywany.
dwadzieścia 20A Blokowanie/odblokowywanie przekaźników.
21 – Nieużywany.
22 20A Trąbić.
23 15A Moduł sterujący kierownicy. Grupa.
24 15A Regulowane pedały / kolumna z regulacją mocy. Wiązanie danych.
25 15A Osłona zwalniająca klapę tylną. Silnik odblokowujący szybę.
26 5A Naciśnij, aby uruchomić przełącznik.
27 20A Wejście pasywne / moduł startowy.
28 15A Stacyjka. Przełącznik blokady kluczyka.
29 20A Radio. GPS.
trzydzieści 15A Przednie światła postojowe.
31 5A Hamulec przyczepy włączony / wyłączony.
32 15A Odpowietrznik zasilania. Tylne szyby. Falownik.
33 10 A Moduł zawieszenia CCD.
34 10 A Pomoc w parkowaniu z tyłu. Tylna kamera. AUTOBUS. Podgrzewane siedzenie.
35 5A Moduł klimatyczny. Przełącznik O/D.
36 – Nieużywany.
37 10 A moduł 4X4.
38 10 A Lustro CE. Szyberdach. PŁYTA DVD. Radio AM/FM.
39 15A Przednie lewe i prawe światła drogowe.
40 10 A Światła postojowe / tylne światła.
41 7,5 A Moduł kontroli stresu.
42 – Nieużywany.
43 – Nieużywany.
44 – Nieużywany.
45 5A Nieużywany (zapasowy).
46 10 A Kontrola klimatu.
47 15A Światła przeciwmgielne.
48 – Nieużywany.
49 – Nieużywany.
Komora silnika

Schemat skrzynki bezpieczników pod maską: Ford Expedition (2016)

Reklamy  reklamowe



Przydział bezpieczników w rozdzielnicy elektrycznej (2016)

Nie. Natężenie w amperach Chronione komponenty
jeden Przekaźnik Przekaźnik spryskiwacza tylnej szyby.
2 Przekaźnik Przekaźnik rozrusznika.
3 Przekaźnik Przekaźnik silnika dmuchawy.
4 Przekaźnik Przekaźnik tylnej wycieraczki.
pięć Przekaźnik Przekaźnik pompy paliwa.
6 Przekaźnik Elektroniczny wentylator chłodzący.
7 Przekaźnik Odmrażacz tylnej szyby. Podgrzewany przekaźnik lustrzany.
osiem Przekaźnik Elektroniczny wentylator chłodzący.
dziewięć Przekaźnik Przekaźnik start/start.
dziesięć Przekaźnik Przekaźnik skrzynki elektrycznej.
jedenaście 40A* Schody elektryczne. Podgrzewane siedzenia.
12 40A* Przekaźnik start/start.
13 30 A* Przekaźnik rozrusznika.
czternaście 50A* Elektroniczny wentylator chłodzący.
piętnaście – Nieużywany.
szesnaście 50A* Wentylator elektroniczny.
17 – Nieużywany.
18 30 A* Hamulec przyczepy.
dziewiętnaście 20A* Gniazdo zasilania (konsola).
dwadzieścia 20A* Moduł czapki 4×4 2.
21 30 A* Moduł holowniczy.
22 30 A* Fotel pasażera regulowany elektrycznie.
23 Przekaźnik Przekaźnik sprzęgła klimatyzacji.
24 Przekaźnik Przekaźnik świateł postojowych holowania.
25 – Nieużywany.
26 10 A** Czujnik ALT.
27 20A** Moduł 4×4 kapelusza 1.
28 25A** Przekaźnik świateł postojowych holowania.
29 10 A** Zintegrowany elektromagnes na końcu koła.
trzydzieści 10 A** Przekaźnik sprzęgła klimatyzacji.
31 15A** Lampa cofania holowania.
32 40A* Przekaźnik silnika dmuchawy.
33 40A* Gniazdko 110 V AC.
34 30 A* Pomocniczy silnik dmuchawy.
35 50A* Przekaźnik modułu sterującego układem napędowym.
36 30 A* Elektryczna klapa tylna.
37 – Nieużywany.
38 – Nieużywany.
39 Przekaźnik Przekaźnik świateł cofania holowania.
40 Przekaźnik Elektroniczny przekaźnik wentylatora 2.
41 10 A** Moduł sterujący układu napędowego utrzymujący zasilanie.
42 5A** Przekaźnik start/start.
43 10 A** Włącznik/wyłącznik hamulca.
44 20A** Przekaźnik pompy paliwa.
45 10 A** Nieużywany (zapasowy).
46 15A** Pompka spryskiwacza przedniej/tylnej szyby.
47 30 A* Silnik wycieraczki tylnej.
48 40A* Moduł holowniczy.
49 – Nieużywany.
pięćdziesiąt 30 A* Przekaźnik silnika wycieraczki przedniej.
51 40A* Odszraniacz tylnej szyby i przekaźnik podgrzewanych lusterek.
52 10 A** Działanie/uruchomienie układu przeciwblokującego.
53 5A** Moduł sterujący układu napędowego ISP.
54 5A** Wspomaganie kierownicy.
55 – Nieużywany.
56 30A** Rozruch / start panelu bezpieczników w przedziale pasażerskim.
57 5A** Silnik wentylatora pracuje/uruchamia się.
58 – Nieużywany.
59 15A** Podgrzewane lustra.
60 – Nieużywany.
61 – Nieużywany.
62 – Nieużywany.
63 25 A* Wentylator elektroniczny.
64 30 A* Szyberdach.
65 – Nieużywany.
66 20A* Dodatkowe gniazdo zasilania (z tyłu konsoli środkowej).
67 40A* Klimatyzowane fotele w pierwszym rzędzie.
68 30 A* Zawory układu przeciwblokującego.
69 60A* Pompa układu przeciwblokującego.
70 30 A* Elektrycznie składane siedzenie w trzecim rzędzie.
71 20A* Dodatkowe gniazdo zasilania/zapalniczka.
72 20A* Pomocnicze gniazdo zasilania (prawy tylny panel ćwiartkowy).
73 20A* Tylny moduł klimatyzacji.
74 30 A* Fotel kierowcy regulowany elektrycznie.
75 25A** Moc pojazdu 1 – moduł sterowania zespołem napędowym.
76 20A** Moc pojazdu 2 – moduł sterowania zespołem napędowym.
77 20A** Moc pojazdu 4 – cewki zapłonowe.
78 – Nieużywany.
79 15A** Moc pojazdu 3 – moduł sterowania zespołem napędowym.
80 – Nieużywany.
81 – Nieużywany.
82 5A** Czujnik deszczu.
83 – Nieużywany.
84 – Nieużywany.
85 Przekaźnik Przekaźnik silnika wycieraczek.
* Bezpieczniki kasetowe.
** Mini bezpieczniki.



2017

Reklamy  reklamowe

Przedział pasażerski

Schemat wewnętrznej skrzynki bezpieczników: Ford Expedition (2017)

Przydział bezpieczników w przedziale pasażerskim (2017)

Nie. Natężenie w amperach Chronione komponenty
jeden 30A Okno pilota.
2 15A Sterowanie tylnym siedzeniem. Moduł bramy multimedialnej.
3 30A Okno pasażera.
4 10 A Lampy na zamówienie.
pięć 20A Wzmacniacz.
6 5A Automatyczna elektroniczna regulacja temperatury z tyłu.
7 7,5A Lusterko elektryczne. Przełącznik pamięci fotela kierowcy.
osiem – Nieużywany.
dziewięć 10 A SYNCHRONIZACJA. Elektryczna brama podnoszona. Elektryczny panel wykończeniowy. Wyświetlacz.
dziesięć 10 A Uruchom przekaźnik akcesoriów.
jedenaście 10 A Wejście pasywne / moduł startowy.
12 15A Oświetlenie wewnętrzne. Lampy kałużowe.
13 15A Kierunkowskazy po prawej i stop/kierunkowskazy.
czternaście 15A Kierunkowskazy po lewej stronie i kierunkowskazy stop / kierunkowskazy.
piętnaście 15A Lampa cofania. Podniesione centralne światło hamowania. Lustro CE.
szesnaście 10 A Światło mijania przednie prawe.
17 10 A Przednie lewe światło mijania.
18 10 A Blokada dźwigni hamulca/przycisk startowy Dioda LED/podświetlenie klawiatury. Fotel składany elektrycznie w trzecim rzędzie. Wejście dotykowe pasywne.
dziewiętnaście – Nieużywany.
dwadzieścia 20A Blokowanie/odblokowywanie przekaźników.
21 – Nieużywany.
22 20A Trąbić.
23 15A Moduł sterujący kierownicy. Grupa.
24 15A Regulowane pedały / kolumna z regulacją mocy. Wiązanie danych.
25 15A Osłona zwalniająca klapę tylną. Silnik odblokowujący szybę.
26 5A Naciśnij, aby uruchomić przełącznik.
27 20A Wejście pasywne / moduł startowy.
28 15A Stacyjka. Przełącznik blokady kluczyka.
29 20A Radio. GPS.
trzydzieści 15A Przednie światła postojowe.
31 5A Hamulec przyczepy włączony / wyłączony.
32 15A Odpowietrznik zasilania. Silnik szyby kierowcy. Falownik.
33 10 A Moduł zawieszenia CCD.
34 10 A Pomoc w parkowaniu z tyłu. Tylna kamera. AUTOBUS. Podgrzewane siedzenie.
35 5A Moduł klimatyczny. Przełącznik O/D.
36 – Nieużywany.
37 10 A moduł 4X4.
38 10 A Lustro CE. Szyberdach. PŁYTA DVD. Radio AM/FM.
39 15A Przednie lewe i prawe światła drogowe.
40 10 A Światła postojowe / tylne światła.
41 7,5A Moduł kontroli stresu.
42 – Nieużywany.
43 – Nieużywany.
44 – Nieużywany.
45 5A Nieużywany (zapasowy).
46 10 A Kontrola klimatu.
47 15A Światła przeciwmgielne.
48 30A Wyłącznik przedniej i tylnej szyby pasażera.
49 Przekaźnik Przekaźnik okienny i wentylacyjny.
Komora silnika

Schemat skrzynki bezpieczników pod maską: Ford Expedition (2017)

Reklamy  reklamowe



Przydział bezpieczników w rozdzielnicy elektrycznej (2017)

Nie. Natężenie w amperach Chronione komponenty
jeden Przekaźnik Przekaźnik spryskiwacza tylnej szyby.
2 Przekaźnik Przekaźnik rozrusznika.
3 Przekaźnik Przekaźnik silnika dmuchawy.
4 Przekaźnik Przekaźnik tylnej wycieraczki.
pięć Przekaźnik Przekaźnik pompy paliwa.
6 Przekaźnik Elektroniczny wentylator chłodzący.
7 Przekaźnik Odmrażacz tylnej szyby. Podgrzewany przekaźnik lustrzany.
osiem Przekaźnik Elektroniczny wentylator chłodzący.
dziewięć Przekaźnik Przekaźnik start/start.
dziesięć Przekaźnik Przekaźnik skrzynki elektrycznej.
jedenaście 40A* Schody elektryczne. Podgrzewane siedzenia.
12 40A* Przekaźnik start/start.
13 30 A* Przekaźnik rozrusznika.
czternaście 50A* Elektroniczny wentylator chłodzący.
piętnaście – Nieużywany.
szesnaście 50A* Wentylator elektroniczny.
17 – Nieużywany.
18 30 A* Hamulec przyczepy.
dziewiętnaście 20A* Gniazdo zasilania (konsola).
dwadzieścia 20A* Moduł czapki 4×4 2.
21 30 A* Moduł holowniczy.
22 30 A* Fotel pasażera regulowany elektrycznie.
23 Przekaźnik Przekaźnik sprzęgła klimatyzacji.
24 Przekaźnik Przekaźnik świateł postojowych holowania.
25 – Nieużywany.
26 10 A** Czujnik ALT.
27 20A** Moduł 4×4 kapelusza 1.
28 25A** Przekaźnik świateł postojowych holowania.
29 10 A** Zintegrowany elektromagnes na końcu koła.
trzydzieści 10 A** Przekaźnik sprzęgła klimatyzacji.
31 15A** Lampa cofania holowania.
32 40A* Przekaźnik silnika dmuchawy.
33 40A* Gniazdko 110 V AC.
34 30 A* Pomocniczy silnik dmuchawy.
35 50A* Przekaźnik modułu sterującego układem napędowym.
36 30 A* Elektryczna klapa tylna.
37 – Nieużywany.
38 – Nieużywany.
39 Przekaźnik Przekaźnik świateł cofania holowania.
40 Przekaźnik Elektroniczny przekaźnik wentylatora 2.
41 10 A** Moduł sterujący układu napędowego utrzymujący zasilanie.
42 5A** Przekaźnik start/start.
43 10 A** Włącznik/wyłącznik hamulca.
44 20A** Przekaźnik pompy paliwa.
45 10 A** Nieużywany (zapasowy).
46 15A** Pompka spryskiwacza przedniej/tylnej szyby.
47 30 A* Silnik wycieraczki tylnej.
48 40A* Moduł holowniczy.
49 – Nieużywany.
pięćdziesiąt 30 A* Przekaźnik silnika wycieraczki przedniej.
51 40A* Odszraniacz tylnej szyby i przekaźnik podgrzewanych lusterek.
52 10 A** Działanie/uruchomienie układu przeciwblokującego.
53 5A** Moduł sterujący układu napędowego ISP.
54 5A** Wspomaganie kierownicy.
55 – Nieużywany.
56 30 A** Rozruch / start panelu bezpieczników w przedziale pasażerskim.
57 5A** Silnik wentylatora pracuje/uruchamia się.
58 – Nieużywany.
59 15A** Podgrzewane lustra.
60 – Nieużywany.
61 – Nieużywany.
62 – Nieużywany.
63 25 A* Wentylator elektroniczny.
64 30 A* Szyberdach.
65 20A* Nieużywany (zapasowy).
66 20A* Dodatkowe gniazdo zasilania (z tyłu konsoli środkowej).
67 40A* Klimatyzowane fotele w pierwszym rzędzie.
68 30 A* Zawory układu przeciwblokującego.
69 60A* Pompa układu przeciwblokującego.
70 30 A* Elektrycznie składane siedzenie w trzecim rzędzie.
71 20A* Dodatkowe gniazdo zasilania/zapalniczka.
72 20A* Pomocnicze gniazdo zasilania (prawy tylny panel ćwiartkowy).
73 20A* Tylny moduł klimatyzacji.
74 30 A* Fotel kierowcy regulowany elektrycznie.
75 25A** Moc pojazdu 1 – moduł sterowania zespołem napędowym.
76 20A** Moc pojazdu 2 – moduł sterowania zespołem napędowym.
77 20A** Moc pojazdu 4 – cewki zapłonowe.
78 – Nieużywany.
79 15A** Moc pojazdu 3 – moduł sterowania zespołem napędowym.
80 – Nieużywany.
81 – Nieużywany.
82 5A** Czujnik deszczu.
83 – Nieużywany.
84 – Nieużywany.
85 Przekaźnik Przekaźnik silnika wycieraczek.
Rate article
schematy skrzynek bezpieczników

© 2026 schematy skrzynek bezpieczników
