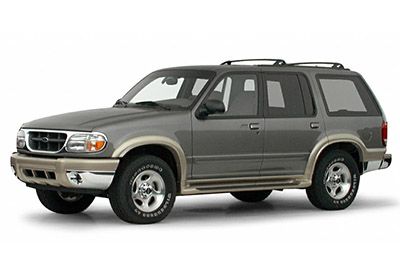

W tym artykule rozważymy drugą generację Ford Explorer, wyprodukowaną w latach 1996-2001. Tutaj znajdziesz schematy skrzynek bezpieczników Ford Explorer 1996, 1997, 1998, 1999, 2000 i 2001 , uzyskasz informacje o lokalizacji paneli bezpieczników. wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Ford Explorer 1996-2001
Bezpieczniki zapalniczki (gniazdo zasilania) w Ford Explorer to bezpiecznik nr 17 (zapalniczka) w skrzynce bezpieczników na desce rozdzielczej i bezpiecznik nr 3 (Power Point) w skrzynce bezpieczników samochodu w komorze silnika (1996-1997). Od 1998 – bezpieczniki nr 17 (zapalniczka) i nr 22 (gniazdo zasilania pomocniczego) w skrzynce bezpieczników w desce rozdzielczej.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Panel bezpieczników znajduje się po lewej stronie tablicy rozdzielczej, naprzeciwko drzwi po stronie kierowcy.
Pociągnij pokrywę panelu na zewnątrz, aby uzyskać dostęp do bezpieczników.
Komora silnika
Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika w pobliżu akumulatora.
Schematy skrzynek bezpieczników
Reklamy reklamowe
1996
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (1996)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 7,5 A | Lusterko elektryczne. Antena elektryczna |
| 2 | 7,5 A | Wysoko zamontowane światło hamowania |
| 3 | 15 amperów | Światła postojowe |
| 4 | 10 amperów | Lewy reflektor |
| pięć | 10 amperów | System OBD |
| 6 | 7,5 A | System poduszek powietrznych. Przekaźnik dmuchawy |
| 7 | 7,5 A | Przerywacze Troy |
| osiem | 10 amperów | Prawy reflektor. System świateł przeciwmgielnych |
| dziewięć | 10 amperów | Pamięć EATC. Pamięć o oblężeniu. Centrum wiadomości. Komórka |
| dziesięć | 7,5 A | System EATC. Wentylator tylny. Kontrola prędkości. System GEM. Blokowanie hamulców. Konsola podwieszana. Automatyczna kontrola zawieszenia |
| jedenaście | 7,5 A | Światła awaryjne |
| 12 | 10 amperów | Spryskiwacz przód/tył |
| 13 | 15 amperów | System PCM. Światła stopu. Napęd na 4 koła. Hamulec przeciwblokujący. Kontrola prędkości. Przyczepa |
| czternaście | 10 amperów | System przeciwblokujący |
| piętnaście | 7,5 A | System poduszek powietrznych. Alternator |
| szesnaście | 30 amperów | Wycieraczka przedniej szyby |
| 17 | 15 amperów | Zapalniczka |
| 18 | 15 amperów | System klimatyzacji |
| dziewiętnaście | 25 amperów | Cewka zapłonowa. System PCM |
| dwadzieścia | 7,5 A | Radio. Antena elektryczna. System GEM. Przeciw kradzieży. Komórka |
| 21 | 15 amperów | Światła awaryjne |
| 22 | 10 amperów | Klapki na oczy |
| 23 | 10 amperów | System wycieraczek tylnych |
| 24 | 10 amperów | Przekaźnik rozrusznika |
| 25 | 7,5 A | Prędkościomierz. System GEM |
| 26 | 10 amperów | Nadbieg 4R44E / 4R55E. System DRL. Światła awaryjne. Napęd na 4 koła. Tylny odszraniacz |
| 27 | 15 amperów | Lampa pod maską. Światła mapy. Lampa dox rękawic. Lampa kopułkowa. Lampy wizjera. Opóźnienie akcesoriów. Napęd Ilium .. System 4×4 |
| 28 | 7,5 A | Siedzisko pamięci. System GEM |
| 29 | 10 amperów | System nagłośnieniowy |
| trzydzieści | – | Nieużywany |
| 31 | 7,5 A | W celu. system dmuchawy |
| 32 | 7,5 A | Podgrzewane lustro. Podgrzewane podświetlenie |
| 33 | 15 amperów | Czerwone światła |
| 34 | 7,5 A | System audio Lux |
Komora silnika
1997
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (1997)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | 7,5 A | Lusterko elektryczne, antena elektryczna |
| 2 | 7,5 A | Wysoko zamontowane światło hamowania |
| 3 | 15 amperów | Światła postojowe, wskaźniki zestawu wskaźników |
| 4 | 10 amperów | Lewy reflektor, ostrzeżenie o wyłączeniu lampy |
| pięć | 10 amperów | System OBD |
| 6 | 7,5 A | System poduszek powietrznych, przekaźnik dmuchawy, EATC |
| 7 | 7,5 A | Włączniki światła |
| osiem | 10 amperów | Prawy reflektor, system świateł przeciwmgielnych, DRL, ostrzeżenie o wyłączeniu lampy |
| dziewięć | 10 amperów | System EATC, pamięć siedzeń, centrum wiadomości, telefon komórkowy, automatyczne światła |
| dziesięć | 7,5 A | System EATC, wentylator tylny, tempomat, system GEM, blokada hamulca, konsola podsufitowa, automatyczne sterowanie jazdą, ostrzeżenie o wyłączeniu lamp |
| jedenaście | 7,5 A | Lampy ostrzegawcze, autolamp |
| 12 | 10 amperów | Spryskiwacz przedniej szyby, spryskiwacz tylnej szyby i wycieraczka |
| 13 | 15 amperów | System PCM, światła hamowania, AWD, ABS, tempomat, holowanie |
| czternaście | 10 amperów | System przeciwblokujący |
| piętnaście | 7,5 A | System powietrza Hag, zestaw wskaźników |
| szesnaście | 30 amperów | Przekaźnik pracy wycieraczek |
| 17 | 25 amperów | Zapalniczka |
| 18 | 15 amperów | System klimatyzacji |
| dziewiętnaście | 25 amperów | Cewka zapłonowa, system PCM |
| dwadzieścia | 7,5 A | Radio, antena elektryczna, system GEM, urządzenie antykradzieżowe, telefon komórkowy; |
| 21 | 15 amperów | Kierunkowskazy/światła awaryjne |
| 22 | 10 amperów | Klapki na oczy |
| 23 | 10 amperów | System wycieraczek tylnych |
| 24 | 10 amperów | Przekaźnik rozrusznika |
| 25 | 7,5 A | Prędkościomierz, system GEM |
| 26 | 10 amperów | Overdrive 5R55E / 4R70W, system DRL, światła cofania, AWD, tylny odmrażacz |
| 27 | 10 amperów | Oświetlenie pod maską, lampki do czytania, oświetlenie schowka na rękawiczki, oświetlenie kopuły, oświetlenie wizjera, rozrząd, oświetlenie przyciemniające, system 4×4 |
| 28 | 7,5 A | Gniazdo pamięci, system GEM |
| 29 | 10 amperów | System nagłośnieniowy |
| trzydzieści | – | Nieużywany |
| 31 | 7,5 A | Układ dmuchawy tylnej |
| 32 | 7,5 A | Podgrzewane lusterko, tylne odszranianie |
| 33 | 15 amperów | Czerwone światła |
| 34 | 7,5 A | System audio Lux |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w rozdzielnicy elektrycznej (1997)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| Bezpieczniki Maxi | ||
| jeden | trzydzieści | Odszranianie tylnej szyby |
| 2 | trzydzieści | Przekaźnik mocy PCM |
| 3 | dwadzieścia | Układ paliwowy, system antykradzieżowy |
| 4 | dwadzieścia | Reflektory |
| pięć | trzydzieści | System ABS |
| 6 | trzydzieści | System ABS |
| 7 | dwadzieścia | Park przyczep LP i przystanek przyczep LP |
| osiem | trzydzieści | Przekaźnik oszczędzania baterii i przekaźnik reflektorów |
| dziewięć | pięćdziesiąt | Silnik dmuchawy |
| dziesięć | trzydzieści | Zamek elektryczny, elektryczne szyby i elektryczne siedzenia |
| jedenaście | dwadzieścia | Pamięć PCM i klakson |
| 12 | pięćdziesiąt | Przekaźnik sterowania zawieszeniem pneumatycznym |
| 13 | 60 | Panel bezpieczników tablicy rozdzielczej |
| czternaście | 60 | Zapłon |
| Mini bezpieczniki | ||
| jeden | trzydzieści | System JBL |
| 2 | piętnaście | System wycieraczek tylnych |
| 3 | trzydzieści | Punkt mocy |
| 4 | dwadzieścia | System 4WD |
| pięć | piętnaście | Układ zawieszenia pneumatycznego |
| 6 | piętnaście | Układ alternatora |
| 7 | dziesięć | System poduszek powietrznych |
| osiem | piętnaście | DRL/światła przeciwmgielne/światła terenowe |
| dziewięć | – | Nieużywany |
| Bezpieczniki Maxi | ||
| dziesięć | – | Nieużywany |
| jedenaście | dwadzieścia | System HEGO |
Przyporządkowanie przekaźnika w elektrycznej skrzynce rozdzielczej (1997)
Przyporządkowanie przekaźnika w elektrycznej skrzynce rozdzielczej (1997)
| Numer przekaźnika | Podłączone obwody |
|---|---|
| jeden | Przekaźnik pracy wycieraczek |
| 2 | Przekaźnik klaksonowy |
| 3 | Przekaźnik wycieraczek HI/LO |
| 4 | Przekaźnik klimatyzacji WOT |
| pięć | Przekaźnik mocy PCM |
| 6 | Przekaźnik pompy paliwa |
| Numer diody | |
| jeden | dioda ABS |
| 2 | Dioda PCM |
1998
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (1998)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 7,5A | Przełącznik lusterka elektrycznego, antena elektryczna |
| 2 | 7,5A | Przekaźnik silnika wentylatora, monitor diagnostyczny poduszki powietrznej |
| 3 | 7,5A | Złącze stopu / skrętu w lewo |
| 4 | 10 A | Lewy reflektor |
| pięć | 10 A | Złącze łącza danych (DLC) |
| 6 | 7,5A | Silnik wentylatora tylnego (bez EATC) |
| 7 | 7,5A | Złącze zatrzymania / skrętu w prawo |
| osiem | 10 A | Prawy reflektor, przekaźnik świateł przeciwmgielnych |
| dziewięć | 7,5A | Przełącznik pozycji pedału hamulca |
| dziesięć | 7,5A | Zespół kontroli prędkości / wzmacniacza, przełącznik ciśnienia hamulca, ogólny moduł elektroniczny (GEM), siłownik blokady zmiany biegów, siłownik drzwi mieszających, układ scalony – zespół grzałki, kierunkowskaz |
| jedenaście | 7,5A | Klaster instrumentów |
| 12 | 7,5A | Przekaźnik szyby elektrycznej, przekaźnik pompy spryskiwacza |
| 13 | 20A | Przełącznik pozycji pedału hamulca, przełącznik ciśnienia hamulca |
| czternaście | 10 A | Moduł 4-kołowego układu przeciwblokującego (4WABS), przekaźnik główny 4WABS |
| piętnaście | 7,5A | Klaster instrumentów |
| szesnaście | 30A | Silnik wycieraczek, przekaźnik Hi-Lo wycieraczek, przekaźnik pracy wycieraczek / przekaźnik parkowania |
| 17 | 25A | Zapalniczka |
| 18 | 25A | Przekaźnik odblokowujący pilota, wszystkie przekaźniki odblokowujące, wszystkie przekaźniki blokujące; |
| dziewiętnaście | 25A | Dioda mocy PCM |
| dwadzieścia | 7,5A | Moduł RAP, ogólny moduł elektroniczny (GEM), radio, telefon komórkowy |
| 21 | 15A | Miga (niebezpieczeństwo) |
| 22 | 20A | Pomocnicze gniazdo zasilania |
| 23 | – | NIEUŻYWANY |
| 24 | 7,5A | Przełącznik pozycji pedału sprzęgła (CPP), przekaźnik przerwania rozrusznika, urządzenie antykradzieżowe |
| 25 | 7,5A | Ogólny moduł elektroniczny (GEM), zestaw wskaźników, Securi-Lock |
| 26 | 10 A | Przekaźnik oszczędzania baterii, elektroniczny przekaźnik zmiany biegów, przekaźnik oświetlenia wnętrza, przekaźnik szyby, elektroniczny moduł sterowania zmianą biegów |
| 27 | 15A | DRL, wyłącznik świateł awaryjnych, czujnik DTR, GEM, zmiana elektryczna |
| 28 | 7,5A | Ogólny moduł elektroniczny (GEM), radio, fotel z pamięcią |
| 29 | 25A | Radio |
| trzydzieści | 15A | Przekaźnik świateł holowniczych/postojowych |
| 31 | – | NIEUŻYWANY |
| 32 | 10 A | Podgrzewane lustro |
| 33 | 15A | Reflektory, moduł świateł do jazdy dziennej (DRL), zestaw wskaźników |
| 34 | 7,5A | Zintegrowany tylny panel sterowania, CD |
| 35 | 7,5A | Silnik wentylatora tylnego (z EATC) |
| 36 | 7,5A | Pamięć EATC, CD, zintegrowany tylny panel sterowania, siedzenie pamięci, centrum wiadomości |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w skrzynce elektrycznej (1998)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 60A** | Panel bezpieczników I/P |
| 2 | 40A** | Przekaźnik silnika wentylatora |
| 3 | 50A** | Moduł układu przeciwblokującego na 4 koła (4WABS) |
| 4 | 30A** | Elektrycznie sterowane szyby, elektrycznie otwierany dach, elektrycznie sterowane fotele |
| pięć | 50A** | Przełącznik zapłonu, przekaźnik rozrusznika |
| 6 | 20A** | Przekaźnik skrzynki rozdzielczej |
| 7 | – | NIEUŻYWANY |
| osiem | 20A** | Przełącznik łuku automatycznego sterowania jazdą OffPOn Switch |
| dziewięć | 40A** | Automatyczny przekaźnik sterujący jazdą |
| dziesięć | 30A** | Przekaźnik mocy PCM |
| jeden | 10 A* | Przekaźnik klimatyzacji |
| 2 | – | NIEUŻYWANY |
| 3 | 30 A* | Podgrzewane podświetlenie |
| 4 | 15A* | Światła przeciwmgielne i światła do jazdy dziennej |
| pięć | 10 A* | Monitor diagnostyczny poduszek powietrznych |
| 6 | 10 A* | Moduł sterujący układu napędowego |
| 7 | 30 A* | Moduł układu przeciwblokującego na 4 koła (4WABS) |
| osiem | 15A* | Silnik wycieraczki tylnej |
| dziewięć | 20 A* | Przekaźnik pompy paliwa i moduł RAP |
| dziesięć | 15A* | Przekaźnik klaksonowy |
| jedenaście | 15A* | Przekaźnik świateł postojowych i główny włącznik światła |
| 12 | 30 A* | Główny włącznik światła i wielofunkcyjny przełącznik |
| 13 | 15A* | Podgrzewana sonda lambda, regulator podciśnienia EGR, elektrozawór EVR, czujnik położenia wałka rozrządu (CMP), elektromagnes odpowietrznika wkładu |
| czternaście | 30 A* | Generator / regulator napięcia |
| piętnaście | – | NIEUŻYWANY |
| Przekaźnik | ||
| jeden | – | Przekaźnik parkowania wycieraczek |
| 2 | – | Przekaźnik klimatyzacji |
| 3 | – | Przekaźnik wysokiego / niskiego poziomu wycieraczek |
| 4 | – | Przekaźnik mocy PCM |
| pięć | – | Przekaźnik pompy paliwa |
| 6 | – | Przekaźnik rozrusznika |
| 7 | – | Przekaźnik klaksonowy |
| osiem | – | Przekaźnik tylnej wycieraczki |
| dziewięć | – | Przekaźnik silnika wentylatora |
| dziesięć | – | Przekaźnik tylnej wycieraczki |
| Dioda | ||
| jeden | – | NIEUŻYWANY |
| jeden | – | NIEUŻYWANY |
| 2 | – | Elektroniczna dioda kontrolna silnika |
| * Mini bezpieczniki ** Maxi bezpieczniki | ||
1999
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (1999)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 7,5A | Przełącznik lusterka elektrycznego, antena elektryczna |
| 2 | 7,5A | Przekaźnik silnika wentylatora, monitor diagnostyczny poduszki powietrznej |
| 3 | 7,5A | Złącze stopu / skrętu w lewo |
| 4 | 10 A | Lewy reflektor |
| pięć | 10 A | Złącze łącza danych (DLC) |
| 6 | 7,5A | Silnik wentylatora tylnego (bez EATC) |
| 7 | 7,5A | Złącze zatrzymania / skrętu w prawo |
| osiem | 10 A | Prawy reflektor, przekaźnik świateł przeciwmgielnych |
| dziewięć | 7,5A | Przełącznik pozycji pedału hamulca |
| dziesięć | 7,5A | Zespół kontroli prędkości / wzmacniacza, ogólny moduł elektroniczny (GEM), siłownik blokady zmiany biegów, siłownik drzwi mieszających, klimatyzacja – zespół nagrzewnicy, kierunkowskaz, konsola podwieszana, moduł poziomowania obciążenia |
| jedenaście | 7,5A | Klaster instrumentów |
| 12 | 7,5A | Przekaźnik pompy spryskiwacza, przekaźnik pompy spryskiwacza tylnego |
| 13 | 20A | Przełącznik pozycji pedału hamulca, próbka ciśnienia hamowania |
| czternaście | 10 A | Moduł 4-kołowego układu przeciwblokującego (4WABS), przekaźnik główny 4WABS |
| piętnaście | 7,5A | Klaster instrumentów |
| szesnaście | 30A | Silnik wycieraczek, przekaźnik Hi-Lo wycieraczek, przekaźnik pracy wycieraczek / przekaźnik parkowania |
| 17 | 25A | Zapalniczka |
| 18 | 25A | Przekaźnik odblokowujący pilota, wszystkie przekaźniki odblokowujące, wszystkie przekaźniki blokujące; |
| dziewiętnaście | 25A | Dioda mocy PCM |
| dwadzieścia | 7,5A | Moduł RAP, ogólny moduł elektroniczny (GEM), radio |
| 21 | 15A | Miga (niebezpieczeństwo) |
| 22 | 20A | Pomocnicze gniazdo zasilania |
| 23 | – | Nieużywany |
| 24 | 7,5A | Przełącznik pozycji pedału sprzęgła (CPP), przekaźnik przerwania rozrusznika, urządzenie antykradzieżowe |
| 25 | 7,5A | Ogólny moduł elektroniczny (GEM), zestaw wskaźników, Securi-Lock |
| 26 | 10 A | Przekaźnik oszczędzania baterii, elektroniczny przekaźnik zmiany biegów, przekaźnik lampy wewnętrznej, elektroniczny moduł sterowania zmianą biegów; |
| 27 | 15A | DRL, wyłącznik świateł awaryjnych, czujnik DTR, zmiana elektryczna |
| 28 | 7,5A | Ogólny moduł elektroniczny (GEM), radio, fotel z pamięcią |
| 29 | 10 A | Radio |
| trzydzieści | 15A | Przekaźnik świateł holowniczych/postojowych |
| 31 | – | Nieużywany |
| 32 | 10 A | Podgrzewane lustro |
| 33 | 15A | Reflektory, moduł świateł do jazdy dziennej (DRL), zestaw wskaźników |
| 34 | 7,5A | Zintegrowany tylny panel sterowania, CD |
| 35 | 7,5A | Silnik wentylatora tylnego (z EATC) |
| 36 | 7,5A | Pamięć EATC, CD, zintegrowany tylny panel sterowania, siedzenie pamięci, centrum wiadomości |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce elektrycznej (1999)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 60A** | Panel bezpieczników I/P |
| 2 | 40A** | Przekaźnik silnika wentylatora |
| 3 | 50A** | Moduł układu przeciwblokującego na 4 koła (4WABS) |
| 4 | 30A** | Elektrycznie sterowane szyby, elektrycznie otwierany dach, elektrycznie sterowane fotele |
| pięć | 50A** | Przełącznik zapłonu, przekaźnik rozrusznika |
| 6 | 20A** | Przekaźnik skrzynki rozdzielczej |
| 7 | – | Nieużywany |
| osiem | 20A** | Próbka włączania / wyłączania łuku automatycznego sterowania napędem |
| dziewięć | 40A** | Automatyczny przekaźnik sterujący jazdą |
| dziesięć | 30A** | Przekaźnik mocy PCM |
| jeden | 10 A* | Przekaźnik klimatyzacji |
| 2 | 30A* | Podgrzewane siedzenia |
| 3 | 30A* | Podgrzewane podświetlenie |
| 4 | 15 A* | Światła przeciwmgielne i światła do jazdy dziennej |
| pięć | – | Nieużywany |
| 6 | 10 A* | Moduł sterujący układu napędowego |
| 7 | 30A* | Moduł układu przeciwblokującego na 4 koła (4WABS) |
| osiem | 15 A* | Silnik wycieraczki tylnej |
| dziewięć | 20 A* | Przekaźnik pompy paliwa i moduł RAP |
| dziesięć | 15 A* | Przekaźnik klaksonowy |
| jedenaście | 15 A* | Przekaźnik świateł postojowych i główny włącznik światła |
| 12 | 30A* | Główny włącznik światła i wielofunkcyjny przełącznik |
| 13 | 15 A* | Podgrzewana sonda lambda, regulator podciśnienia EGR, elektrozawór EVR, czujnik położenia wałka rozrządu (CMP), elektromagnes odpowietrznika wkładu |
| czternaście | 30A* | Regulator prądu generatora |
| piętnaście | – | Nieużywany |
| jeden | – | Przekaźnik parkowania wycieraczek |
| 2 | – | Przekaźnik klimatyzacji |
| 3 | – | Przekaźnik wysokiego / niskiego poziomu wycieraczek |
| 4 | – | Przekaźnik mocy PCM |
| pięć | – | Przekaźnik pompy paliwa |
| 6 | – | Przekaźnik rozrusznika |
| 7 | – | Przekaźnik klaksonowy |
| osiem | – | Przekaźnik tylnej wycieraczki |
| dziewięć | – | Przekaźnik silnika wentylatora |
| dziesięć | – | Przekaźnik tylnej wycieraczki |
| jeden | – | Nieużywany |
| jeden | – | Nieużywany |
| 2 | – | Elektroniczna dioda kontrolna silnika |
| * Mini bezpieczniki ** Maxi bezpieczniki |
2000
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2000)
| Nie. | Natężenie w amperach | Opis panelu bezpieczników w przedziale pasażerskim |
|---|---|---|
| jeden | 7,5A | Przełącznik lusterek elektrycznych, antena elektryczna, fotel z pamięcią 7 |
| 2 | 7,5A | Przekaźnik silnika wentylatora, monitor diagnostyczny poduszki powietrznej |
| 3 | 7,5A | Złącze stopu / skrętu w lewo |
| 4 | 10 A | Lewy reflektor |
| pięć | 10 A | Złącze łącza danych (DLC) |
| 6 | 7,5A | Silnik wentylatora tylnego (bez EATC) |
| 7 | 7,5A | Złącze zatrzymania / skrętu w prawo |
| osiem | 10 A | Prawy reflektor, przekaźnik świateł przeciwmgielnych |
| dziewięć | 7,5A | Przełącznik pozycji pedału hamulca |
| dziesięć | 7,5A | Zespół kontroli prędkości / wzmacniacza, ogólny moduł elektroniczny (GEM), siłownik blokady zmiany biegów, siłownik drzwi mieszających, klimatyzacja – zespół nagrzewnicy, kierunkowskaz, konsola podwieszana, moduł poziomowania obciążenia |
| jedenaście | 7,5A | Klaster instrumentów |
| 12 | 7,5A | Przekaźnik pompy spryskiwacza, przekaźnik pompy spryskiwacza tylnego |
| 13 | 20A | Przełącznik pozycji pedału hamulca, przełącznik ciśnienia hamulca |
| czternaście | 10 A | Moduł 4-kołowego układu przeciwblokującego (4WABS), przekaźnik główny 4WABS |
| piętnaście | 7,5A | Klaster instrumentów |
| szesnaście | 30A | Silnik wycieraczek, przekaźnik Hi-Lo wycieraczek, przekaźnik pracy wycieraczek / przekaźnik parkowania |
| 17 | 25A | Zapalniczka |
| 18 | 25A | Przekaźnik odblokowujący sterownik, przekaźnik odblokowujący wszystkie, przekaźnik blokujący wszystkie, fotele elektryczne |
| dziewiętnaście | 25A | Dioda mocy PCM |
| dwadzieścia | 7,5A | Moduł RAP, ogólny moduł elektroniczny (GEM), radio |
| 21 | 15A | Miga (niebezpieczeństwo) |
| 22 | 20A | Pomocnicze gniazdo zasilania |
| 23 | – | Nieużywany |
| 24 | 7,5A | Przełącznik pozycji pedału sprzęgła (CPP), przekaźnik przerwania rozrusznika, urządzenie antykradzieżowe |
| 25 | 7,5A | Ogólny moduł elektroniczny (GEM), zestaw wskaźników, Securi-Lock |
| 26 | 10 A | Przekaźnik oszczędzania baterii, elektroniczny przekaźnik zmiany biegów, przekaźnik lampy wewnętrznej, elektroniczny moduł sterowania zmianą biegów; |
| 27 | 15A | DRL, próbka lamp awaryjnych, czujnik DTR, zmiana elektryczna |
| 28 | 7,5A | Ogólny moduł elektroniczny (GEM), radio, fotel z pamięcią |
| 29 | 25A | Radio |
| trzydzieści | 15A | Przekaźnik świateł holowniczych/postojowych |
| 31 | – | Nieużywany |
| 32 | 10 A | Podgrzewane lustro |
| 33 | 15A | Reflektory, moduł świateł do jazdy dziennej (DRL), zestaw wskaźników |
| 34 | 7,5A | Zintegrowany tylny panel sterowania, CD |
| 35 | 7,5A | Silnik wentylatora tylnego (z EATC) |
| 36 | 7,5A | Pamięć EATC, CD, zintegrowany tylny panel sterowania, siedzenie pamięci, centrum wiadomości |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce elektrycznej (2000)
| Nie. | Natężenie w amperach | Opis elektrycznej skrzynki rozdzielczej |
|---|---|---|
| jeden | 60A** | Panel bezpieczników I/P |
| 2 | 40 A** | Przekaźnik silnika wentylatora |
| 3 | 50A** | Moduł układu przeciwblokującego na 4 koła (4WABS) |
| 4 | 30A** | Elektrycznie sterowane szyby, elektrycznie otwierany dach, elektrycznie sterowane fotele |
| pięć | 50A** | Przełącznik zapłonu, przekaźnik rozrusznika |
| 6 | 20A** | Przekaźnik skrzynki rozdzielczej |
| 7 | – | Nieużywany |
| osiem | 20A** | Zawieszenie pneumatyczne |
| dziewięć | 40 A** | Zawieszenie pneumatyczne |
| dziesięć | 30A** | Przekaźnik mocy PCM |
| jeden | 10 A* | Przekaźnik klimatyzacji |
| 2 | 30A* | Podgrzewane siedzenia |
| 3 | 30A* | Podgrzewane podświetlenie |
| 4 | 15A* | Światła przeciwmgielne i światła do jazdy dziennej |
| pięć | – | Nieużywany |
| 6 | 10 A* | Moduł sterujący układu napędowego |
| 7 | 30A* | Moduł układu przeciwblokującego na 4 koła (4WABS) |
| osiem | 15A* | Silnik wycieraczki tylnej |
| dziewięć | 20A* | Przekaźnik pompy paliwa i moduł RAP |
| dziesięć | 15A* | Przekaźnik klaksonowy |
| jedenaście | 15A* | Przekaźnik świateł postojowych i główny włącznik światła |
| 12 | 30A* | Główny włącznik światła i wielofunkcyjny przełącznik |
| 13 | 15A* | Podgrzewana sonda lambda, regulator podciśnienia EGR, elektrozawór EVR, czujnik położenia wałka rozrządu (CMP), elektromagnes odpowietrznika wkładu |
| czternaście | 30A* | Generator / regulator napięcia |
| piętnaście | – | Nieużywany |
| jeden | – | Przekaźnik parkowania wycieraczek |
| 2 | – | Przekaźnik klimatyzacji |
| 3 | – | Przekaźnik wysokiego / niskiego poziomu wycieraczek |
| 4 | – | Przekaźnik mocy PCM |
| pięć | – | Przekaźnik pompy paliwa |
| 6 | – | Przekaźnik rozrusznika |
| 7 | – | Przekaźnik klaksonowy |
| osiem | – | Przekaźnik tylnej wycieraczki |
| dziewięć | – | Przekaźnik silnika wentylatora |
| dziesięć | – | Przekaźnik tylnej wycieraczki |
| jeden | – | Nieużywany |
| jeden | – | Dioda DRL |
| 2 | – | Elektroniczna dioda kontrolna silnika |
| * Mini bezpieczniki ** Maxi bezpieczniki |
2001
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2001)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 7,5A | Przełącznik lusterek elektrycznych, antena elektryczna, siedzenie z pamięcią |
| 2 | 7,5A | Przekaźnik silnika wentylatora, monitor diagnostyczny poduszki powietrznej |
| 3 | 7,5A | Złącze stopu / skrętu w lewo |
| 4 | 10 A | Lewy reflektor |
| pięć | 10 A | Złącze łącza danych (DLC) |
| 6 | 7,5A | Silnik wentylatora tylnego (bez EATC) |
| 7 | 7,5A | Złącze zatrzymania / skrętu w prawo |
| osiem | 10 A | Prawy reflektor, przekaźnik świateł przeciwmgielnych |
| dziewięć | 7,5A | Przełącznik pozycji pedału hamulca |
| dziesięć | 7,5A | Zespół kontroli prędkości / wzmacniacza, ogólny moduł elektroniczny (GEM), siłownik blokady zmiany biegów, siłownik drzwi mieszających, klimatyzacja – zespół nagrzewnicy, kierunkowskaz, konsola podwieszana, moduł poziomowania obciążenia |
| jedenaście | 7,5A | Klaster instrumentów |
| 12 | 7,5A | Przekaźnik pompy spryskiwacza, przekaźnik pompy spryskiwacza tylnego |
| 13 | 20 lat | Przełącznik pozycji pedału hamulca, przełącznik ciśnienia hamulca |
| czternaście | 10 A | Moduł 4-kołowego układu przeciwblokującego (4WABS), przekaźnik główny 4WABS |
| piętnaście | 7,5A | Klaster instrumentów |
| szesnaście | 30A | Silnik wycieraczek, przekaźnik Hi-Lo wycieraczek, przekaźnik pracy wycieraczek / przekaźnik parkowania |
| 17 | 25A | Zapalniczka |
| 18 | 25A | Przekaźnik odblokowujący sterownik, przekaźnik odblokowujący wszystkie, przekaźnik blokujący wszystkie, fotele elektryczne |
| dziewiętnaście | 25A | Dioda mocy PCM |
| dwadzieścia | 7,5A | Moduł RAP, ogólny moduł elektroniczny (GEM), radio |
| 21 | 15A | Miga (niebezpieczeństwo) |
| 22 | 20 lat | Pomocnicze gniazdo zasilania |
| 23 | – | Nieużywany |
| 24 | 7,5A | Przełącznik pozycji pedału sprzęgła (CPP), przekaźnik przerwania rozrusznika, urządzenie antykradzieżowe |
| 25 | 7,5A | Ogólny moduł elektroniczny (GEM), zestaw wskaźników, Securi-Lock |
| 26 | 10 A | Przekaźnik oszczędzania baterii, elektroniczny przekaźnik zmiany biegów, przekaźnik lampy wewnętrznej, elektroniczny moduł sterowania zmianą biegów |
| 27 | 15A | DRL, wyłącznik świateł awaryjnych, czujnik DTR, zmiana elektryczna |
| 28 | 7,5A | Ogólny moduł elektroniczny (GEM), radio, fotel z pamięcią |
| 29 | 25A | Radio |
| trzydzieści | 15A | Przekaźnik świateł holowniczych/postojowych |
| 31 | – | Nieużywany |
| 32 | 10 A | Podgrzewane lustro |
| 33 | 15A | Reflektory, moduł świateł do jazdy dziennej (DRL), zestaw wskaźników |
| 34 | 7,5A | Zintegrowany tylny panel sterowania, CD |
| 35 | 7,5A | Silnik wentylatora tylnego (z EATC) |
| 36 | 7,5A | Pamięć EATC, CD, zintegrowany tylny panel sterowania, siedzenie pamięci, centrum wiadomości |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce elektrycznej (2001)
| Nie. | Natężenie w amperach | Opis elektrycznej skrzynki rozdzielczej |
|---|---|---|
| jeden | 60A** | Bezpieczniki panelu bezpieczników I/P 1, 9 i 13 |
| 2 | 40A** | Przekaźnik silnika wentylatora |
| 3 | 50A** | Moduł układu przeciwblokującego na 4 koła (4WABS) |
| 4 | 30A** | Elektryczny szyberdach, opóźnienie przekaźnika akcesoriów |
| pięć | 50A** | Przełącznik zapłonu, przekaźnik rozrusznika |
| 6 | 20A** | Przekaźnik skrzynki rozdzielczej |
| 7 | – | Nieużywany |
| osiem | 20A** | Zawieszenie pneumatyczne |
| dziewięć | 40A** | Zawieszenie pneumatyczne |
| dziesięć | 30A** | Przekaźnik mocy PCM |
| jeden | 10 A* | Przekaźnik klimatyzacji |
| 2 | 30A* | Podgrzewane siedzenia |
| 3 | 30A* | Podgrzewane podświetlenie |
| 4 | 15 A* | Światła przeciwmgielne i światła do jazdy dziennej |
| pięć | – | Nieużywany |
| 6 | 10 A* | Moduł sterujący układu napędowego |
| 7 | 30A* | Moduł układu przeciwblokującego na 4 koła (4WABS) |
| osiem | 15 A* | Silnik wycieraczki tylnej |
| dziewięć | 20A* | Przekaźnik pompy paliwa i moduł RAP |
| dziesięć | 15 A* | Przekaźnik klaksonowy |
| jedenaście | 15 A* | Przekaźnik świateł postojowych i główny włącznik światła |
| 12 | 30A* | Główny włącznik światła i wielofunkcyjny przełącznik |
| 13 | 15 A* | Podgrzewana sonda lambda, regulator podciśnienia EGR, elektrozawór EVR, czujnik położenia wałka rozrządu (CMP), elektromagnes odpowietrznika wkładu |
| czternaście | 30A* | Regulator prądu generatora |
| piętnaście | – | Nieużywany |
| jeden | – | Przekaźnik parkowania wycieraczek |
| 2 | – | Przekaźnik klimatyzacji |
| 3 | – | Przekaźnik wysokiego / niskiego poziomu wycieraczek |
| 4 | – | Przekaźnik mocy PCM |
| pięć | – | Przekaźnik pompy paliwa |
| 6 | – | Przekaźnik rozrusznika |
| 7 | – | Przekaźnik klaksonowy |
| osiem | – | Przekaźnik tylnej wycieraczki |
| dziewięć | – | Przekaźnik silnika wentylatora |
| dziesięć | – | Przekaźnik tylnej wycieraczki |
| jeden | – | Nieużywany |
| jeden | – | Dioda DRL |
| 2 | – | Elektroniczna dioda kontrolna silnika |
| * Mini bezpieczniki ** Maxi bezpieczniki |
