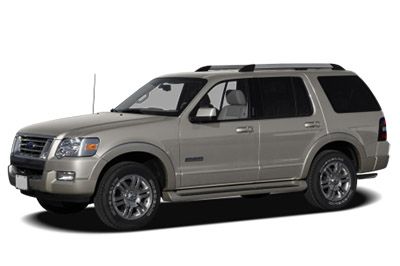

W tym artykule rozważymy czwartą generację Ford Explorer (U251), wyprodukowaną w latach 2006-2010. Tutaj znajdziesz schematy skrzynki bezpieczników Ford Explorer 2006, 2007, 2008, 2009 фтв 2010 , uzyskaj informacje o lokalizacji panele bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Ford Explorer 2006-2010
Bezpieczniki zapalniczki (gniazdo) Ford Explorer to bezpieczniki nr 21 (tylne gniazdo) i nr 25 (przednie gniazdo / zapalniczka) w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Panel bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy.
Komora silnika
Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2006
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2006)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 20A | Szyberdach, Regulowane pedały, DSM, Pamięć silnika lędźwiowego |
| 2 | 5A | Zasilanie mikrokontrolera (SJB) |
| 3 | 20A | Radio |
| 4 | 20A | Złącze OBD II |
| pięć | 5A | szyberdach |
| 6 | 20A | Silnik odblokowujący okno, odblokowanie/zablokowanie drzwi |
| 7 | 15A | Zatrzymanie/skręt przyczepy |
| osiem | 15A | Moc wyłącznika zapłonu, PATS |
| dziewięć | 2A | 6R TCM/PCM (zapłon RUN/START), przekaźnik pompy paliwa |
| dziesięć | 5A | Przekaźnik RUN / ACC wycieraczki przedniej w PDB |
| jedenaście | 5A | Uruchamianie radia |
| 12 | 5A | Silnik wycieraczki tylnej RUN/ACC, przekaźnik ładowania akumulatora przyczepy w PDB, radio |
| 13 | 15A | Podgrzewane lusterko, tylny wskaźnik odszraniania |
| czternaście | 20A | trąbić |
| piętnaście | 10 A | Światła cofania |
| szesnaście | 10 A | Światła cofania przyczepy |
| 17 | 10 A | RCM, lampa PAD, moduł OCS |
| 18 | 10 A | Wspomaganie parkowania tyłem, przełącznik IVD, IVD, moduł 4×4, przełącznik 4×4, podgrzewane przełączniki siedzeń, kompas, lusterko wsteczne elektrochromatyczne, klimatyzacja AUX |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | 10 A | Klimatyzacja manualna, DEATC, sterowanie hamulcem |
| 21 | – | Nieużywany |
| 22 | 15A | Przełącznik hamulca, światła stopu, kierunkowskazy |
| 23 | 15A | Lusterka elektryczne, oświetlenie wewnętrzne, oświetlenie kałuży, oszczędzanie baterii, oświetlenie instrumentów, Homelink |
| 24 | 2A | Klaster, Vol. LED |
| 25 | 15A | Park przyczep, elektroniczny moduł hamowania przyczepy |
| 26 | 15A | Tylna tablica rejestracyjna/światła postojowe, przednie światła postojowe, klimatyzacja ręczna |
| 27 | 15A | Przystanek trójkolorowy |
| 28 | 10 A | Instrukcja / DEATC |
| CB1 | 25A | okna |
| Następujące przekaźniki znajdują się po obu stronach panelu bezpieczników przedziału pasażerskiego. Skonsultuj się z autoryzowanym sprzedawcą w sprawie konserwacji tych przekaźników. | ||
| Przekaźnik 1 | ACC opóźniony | |
| Przekaźnik 2 | Odszranianie z tyłu | |
| Przekaźnik 3 | Światła postojowe | |
| Przekaźnik 4 | URUCHOM/START |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce elektrycznej (2006)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 50A** | AKUMULATOR 2 (SJB) |
| 2 | 50A** | BATERIA 3 (SJB) |
| 3 | 50A** | AKUMULATOR 1 (SJB) |
| 4 | 30A** | Pompa paliwa, wtryskiwacze |
| pięć | 30A** | Siedzenie w trzecim rzędzie (po lewej) |
| 6 | 40A** | Moduł DIV |
| 7 | 40A** | Moduł sterujący układu napędowego (PCM) |
| osiem | – | Nieużywany |
| dziewięć | – | Nieużywany |
| dziesięć | 30A** | Fotel elektryczny (prawy) |
| jedenaście | 30A** | Wejście |
| 12 | 30A** | Siedzenie w trzecim rzędzie (po prawej) |
| 13 | 30A** | Ładowarka do holowania |
| czternaście | 30A** | Miejsca pamięci (DSM) |
| czternaście | 40A** | Miejsca bez pamięci |
| piętnaście | 40A** | Odszranianie z tyłu, podgrzewane lusterka |
| szesnaście | 40A** | Silnik dmuchawy |
| 17 | 30A** | Elektroniczne hamulce przyczepy |
| 18 | 30A** | Pomocniczy silnik dmuchawy |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | – | Nieużywany |
| 21 | 20 A* | Tylne gniazdo zasilania |
| 22 | 20 A* | Głośnik niskotonowy |
| 23 | 20 A* | 4×4 |
| 24 | 10 A* | Moduł sterujący układu napędowego KAP (PCM), odpowietrznik CAN |
| 25 | 20 A* | Przednie gniazdo zasilania / Zapalniczka do cygar |
| 26 | 20 A* | moduł 4×4 |
| 27 | 20 A* | Moduł transmisyjny 6R |
| 28 | 20 A* | Podgrzewane siedzenia |
| 29 | 20 A* | Reflektory (po prawej) |
| trzydzieści | 25A* | Wycieraczka tylnej szyby |
| 31 | 15 A* | Światła przeciwmgielne |
| 32 | – | Nieużywany |
| 33 | 30A* | Moduł DIV |
| 34 | 20 A* | Reflektory (lewe) |
| 35 | 10 A* | Sprzęgło AC |
| 36 | – | Nieużywany |
| 37 | 30A* | Wycieraczka przedniej szyby |
| 38 | 15 A* | Skrzynia biegów 5R |
| 39 | 15 A* | Moc PCM |
| 40 | 15 A* | Sprzęgło wentylatora, zawór PCV, przekaźnik sprzęgła AC, wentylator GCC |
| 41 | 15 A* | SDARS/DVD |
| 42 | 15 A* | Redundantny stycznik hamulca, EVMV, MAFS, HEGO, EVR, VCT1, VCT2, CMCV, CMS |
| 43 | 15 A* | Szpula na odbiorze (tylko silnik 4.6L), obrót szpuli (tylko silnik 4.0L) |
| 44 | 15 A* | Wtryskiwacze |
| 45A | – | Nieużywany |
| 45B | – | Przekaźnik wentylatora GCC |
| 46A | – | Nieużywany |
| 46B | – | Nieużywany |
| 47 | – | Wycieraczka przedniej szyby |
| 48 | – | Przekaźnik PCM |
| 49 | – | Pompa paliwowa |
| 50A | – | Światła przeciwmgielne |
| 50B | – | Sprzęgło AC |
| 51 | – | Nieużywany |
| 52 | – | Sprzęgło A/C (dioda) |
| 53 | – | Nieużywany |
| 54 | – | Ładowarka do przyczepy |
| 55 | – | Wejście |
| 56 | – | Miłośnik |
| * Minibezpieczniki ** Bezpieczniki kasetowe |
2007
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2007)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 20A | Szyberdach, Regulowane pedały, DSM, Pamięć silnika lędźwiowego |
| 2 | 5A | Zasilanie mikrokontrolera (SJB) |
| 3 | 20A | Radio |
| 4 | 20A | Złącze OBD II |
| pięć | 5A | szyberdach |
| 6 | 20A | Silnik odblokowujący okno, odblokowanie/zablokowanie drzwi |
| 7 | 15A | Zatrzymanie/skręt przyczepy |
| osiem | 15A | Moc wyłącznika zapłonu, PATS |
| dziewięć | 2A | 6R TCM/PCM (zapłon RUN/START), przekaźnik pompy paliwa |
| dziesięć | 5A | Przekaźnik RUN / ACC wycieraczki przedniej w PDB |
| jedenaście | 5A | Uruchamianie radia |
| 12 | 5A | Silnik wycieraczki tylnej RUN / ACC, przekaźnik ładowania akumulatora przyczepy w PDB, radio |
| 13 | 15A | Podgrzewane lusterko, ręczny tylny wskaźnik odszraniania |
| czternaście | 20A | trąbić |
| piętnaście | 10 A | Światła cofania |
| szesnaście | 10 A | Światła cofania przyczepy |
| 17 | 10 A | RCM, lampa PAD, moduł OCS |
| 18 | 10 A | Wspomaganie parkowania tyłem, przełącznik IVD, IVD, moduł 4×4, przełącznik 4×4, podgrzewane przełączniki siedzeń, kompas, lusterko wsteczne elektrochromatyczne, klimatyzacja AUX |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | 10 A | Klimatyzacja manualna, DEATC, sterowanie hamulcem |
| 21 | – | Nieużywany |
| 22 | 15A | Przełącznik hamulca, dwukolorowe światła hamowania, CHMSL, wszystkie kierunkowskazy |
| 23 | 15A | Oświetlenie wewnętrzne, oświetlenie kałuży, oszczędzanie baterii, oświetlenie instrumentów, Homelink |
| 24 | 10 A | Klaster, Vol. LED |
| 25 | 15A | Park przyczep, elektroniczny moduł hamowania przyczepy |
| 26 | 15A | Tylna tablica rejestracyjna/światła postojowe, przednie światła postojowe, klimatyzacja ręczna |
| 27 | 15A | Sygnalizacja świetlna |
| 28 | 10 A | Instrukcja / DEATC |
| CB1 | 25A | okna |
| Następujące przekaźniki znajdują się po obu stronach panelu bezpieczników przedziału pasażerskiego. Skonsultuj się z autoryzowanym sprzedawcą w sprawie konserwacji tych przekaźników. | ||
| Przekaźnik 1 | ACC opóźniony | |
| Przekaźnik 2 | Odszranianie z tyłu | |
| Przekaźnik 3 | Światła postojowe | |
| Przekaźnik 4 | URUCHOM/START |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce rozdzielczej (2007)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 50A** | AKUMULATOR 2 (SJB) |
| 2 | 50A** | BATERIA 3 (SJB) |
| 3 | 50A** | AKUMULATOR 1 (SJB) |
| 4 | 30A** | Pompa paliwa, wtryskiwacze |
| pięć | 30A** | Siedzenie w trzecim rzędzie (po lewej) |
| 6 | 40A** | Moduł DIV |
| 7 | 40A** | Moduł sterujący układu napędowego (PCM) |
| osiem | 40A** | Podgrzewana szyba przednia (lewa) |
| dziewięć | 40A** | Podgrzewana szyba przednia (po prawej) |
| dziesięć | 30A** | Fotel elektryczny (prawy) |
| jedenaście | 30A** | Wejście |
| 12 | 30A** | Siedzenie w trzecim rzędzie (po prawej) |
| 13 | 30A** | Ładowarka do holowania |
| czternaście | 30A** | Miejsca pamięci (DSM) |
| czternaście | 40A** | Miejsca bez pamięci |
| piętnaście | 40A** | Odszranianie z tyłu, podgrzewane lusterka |
| szesnaście | 40A** | Silnik dmuchawy |
| 17 | 30A** | Elektroniczne hamulce przyczepy |
| 18 | 30A** | Pomocniczy silnik dmuchawy |
| dziewiętnaście | 30A** | Deski do biegania |
| dwadzieścia | – | Nieużywany |
| 21 | 20 A* | Tylne gniazdo zasilania |
| 22 | 20 A* | Głośnik niskotonowy |
| 23 | 20 A* | 4×4 |
| 24 | 10 A* | Moduł sterujący układu napędowego KAP (PCM), odpowietrznik CAN |
| 25 | 20 A* | Przednie gniazdo zasilania / Zapalniczka do cygar |
| 26 | 20 A* | moduł 4×4 |
| 27 | 20 A* | Moduł transmisyjny 6R |
| 28 | 20 A* | Podgrzewane siedzenia, Elektryczne lusterka |
| 29 | 20 A* | Reflektory (po prawej) |
| trzydzieści | 25A* | Wycieraczka tylnej szyby |
| 31 | 15 A* | Światła przeciwmgielne |
| 32 | 5A* | Lusterka mocy |
| 33 | 30A* | Moduł DIV |
| 34 | 20 A* | Reflektory (lewe) |
| 35 | 10 A* | Sprzęgło AC |
| 36 | – | Nieużywany |
| 37 | 30A* | Wycieraczka przedniej szyby |
| 38 | 15 A* | Skrzynia biegów 5R |
| 39 | 15 A* | Moc PCM |
| 40 | 15 A* | Sprzęgło wentylatora, zawór PCV, przekaźnik sprzęgła AC, wentylator GCC |
| 41 | 15 A* | SDARS/DVD |
| 42 | 15 A* | Redundantny stycznik hamulca, EVMV, MAFS, HEGO, EVR, VCT1, VCT2, CMCV, CMS |
| 43 | 15 A* | Szpula na odbiorze (tylko silnik 4.6L), obrót szpuli (tylko silnik 4.0L) |
| 44 | 15 A* | Wtryskiwacze |
| 45A | – | Nieużywany |
| 45B | – | Przekaźnik wentylatora GCC |
| 46A | – | Nieużywany |
| 46B | – | Nieużywany |
| 47 | – | Przekaźnik wycieraczek przednich |
| 48 | – | Przekaźnik PCM |
| 49 | – | Przekaźnik pompy paliwa |
| 50A | – | Przekaźnik światła przeciwmgielnego |
| 50B | – | Przekaźnik sprzęgła AC |
| 51 | – | Nieużywany |
| 52 | – | Sprzęgło A/C (dioda) |
| 53 | – | Nieużywany |
| 54 | – | Przekaźnik ładowarki akumulatora przyczepy |
| 55 | – | Przekaźnik rozrusznika |
| 56 | – | Przekaźnik dmuchawy |
| * Minibezpieczniki ** Bezpieczniki kasetowe |
2008
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2008)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 20A | Szyberdach, Regulowane pedały, Fotele z pamięcią, Silnik lędźwiowy z pamięcią |
| 2 | 5A | Zasilanie mikrokontrolera (SJB) |
| 3 | 20A | Radio |
| 4 | 10 A | Złącze OBD II |
| pięć | 5A | Szyberdach, oświetlenie przełącznika blokady drzwi, lustro z mikrofonem |
| 6 | 20A | Silnik odblokowujący okno, odblokowanie/zablokowanie drzwi |
| 7 | 15A | Zatrzymanie/skręt przyczepy |
| osiem | 15A | Zasilanie wyłącznika zapłonu, PATS, klaster |
| dziewięć | 2A | 6R TCM/PCM (zapłon RUN/START), przekaźnik pompy paliwa |
| dziesięć | 5A | Przekaźnik RUN / ACC wycieraczki przedniej w PDB |
| jedenaście | 5A | Uruchamianie radia |
| 12 | 5A | Silnik wycieraczki tylnej RUN / ACC, przekaźnik ładowania akumulatora przyczepy w PDB, radio |
| 13 | 15A | Podgrzewane lusterko, ręczny tylny wskaźnik odszraniania |
| czternaście | 20A | trąbić |
| piętnaście | 10 A | Światła cofania |
| szesnaście | 10 A | Światła cofania przyczepy |
| 17 | 10 A | RCM (wstrzymania), obłożenie pasażerów |
| 18 | 10 A | Wspomaganie parkowania tyłem, przełącznik IVD, IVD, moduł 4×4, przełącznik 4×4, podgrzewane przełączniki siedzeń, kompas, lusterko wsteczne elektrochromatyczne, klimatyzacja AUX |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | 10 A | Klimatyzacja manualna, DEATC, sterowanie hamulcem |
| 21 | – | Nieużywany |
| 22 | 15A | Przełącznik hamulca, dwukolorowe światła hamowania, CHMSL, wszystkie kierunkowskazy |
| 23 | 15A | Oświetlenie wewnętrzne, oświetlenie kałuży, oszczędzanie baterii, oświetlenie instrumentów, Homelink |
| 24 | 10 A | Klaster, Vol. LED |
| 25 | 15A | Światła postojowe do holowania |
| 26 | 15A | Tylna tablica rejestracyjna/światła postojowe, przednie światła postojowe, klimatyzacja ręczna |
| 27 | 15A | Sygnalizacja świetlna |
| 28 | 10 A | Instrukcja / DEATC |
| CB1 | 25A | okna |
| Następujące przekaźniki znajdują się po obu stronach panelu bezpieczników przedziału pasażerskiego. Skonsultuj się z autoryzowanym sprzedawcą w sprawie konserwacji tych przekaźników. | ||
| Przekaźnik 1 | ACC opóźniony |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce rozdzielczej (2008)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 50A** | AKUMULATOR 2 (SJB) |
| 2 | 50A** | BATERIA 3 (SJB) |
| 3 | 50A** | AKUMULATOR 1 (SJB) |
| 4 | 30A** | Pompa paliwa, wtryskiwacze |
| pięć | 30A** | Siedzenie w trzecim rzędzie (po lewej) |
| 6 | 40A** | Pompy ABS |
| 7 | 40A** | Moduł sterujący układu napędowego (PCM) |
| osiem | 40A** | Podgrzewana szyba przednia (lewa) |
| dziewięć | 40A** | Podgrzewana szyba przednia (po prawej) |
| dziesięć | 30A** | Fotel elektryczny (prawy) |
| jedenaście | 30A** | Wejście |
| 12 | 30A** | Siedzenie w trzecim rzędzie (po prawej) |
| 13 | 30A** | Ładowarka do holowania |
| czternaście | 30A** | Miejsca pamięci (DSM) |
| czternaście | 40A** | Miejsca bez pamięci |
| piętnaście | 40A** | Odszranianie z tyłu, podgrzewane lusterka |
| szesnaście | 40A** | Silnik dmuchawy przedniej |
| 17 | 30A** | Elektroniczne hamulce przyczepy |
| 18 | 30A** | Pomocniczy silnik dmuchawy |
| dziewiętnaście | 30A** | Deski do biegania |
| dwadzieścia | 30A** | Silnik wycieraczki przedniej |
| 21 | 20 A* | Tylne gniazdo zasilania |
| 22 | 20 A* | Głośnik niskotonowy |
| 23 | 20 A* | 4×4 |
| 24 | 10 A* | Moduł sterowania układem napędowym (PCM) Podtrzymuj zasilanie, odpowietrznik kasety |
| 25 | 20 A* | Przednie gniazdo zasilania / Zapalniczka do cygar |
| 26 | 20 A* | moduł 4×4 |
| 27 | 20 A* | Moduł przekładni 6R (tylko silnik 4.6L) |
| 28 | 20 A* | Podgrzewane siedzenia |
| 29 | 15 A* | Reflektory (po prawej) |
| trzydzieści | 25A* | Wycieraczka tylnej szyby |
| 31 | 15 A* | Światła przeciwmgielne |
| 32 | 5A* | Lusterka mocy |
| 33 | 30A* | Zawór ABS |
| 34 | 15 A* | Reflektory (lewe) |
| 35 | 10 A* | Sprzęgło AC |
| 36 | 20 A* | Śmieci konsoli może zasilać gniazdo |
| 37 | 30A* | Silnik szyby kierowcy |
| 38 | 15 A* | Przekładnia 5R (tylko silnik 4.0L) |
| 39 | 15 A* | Moc PCM |
| 40 | 15 A* | Sprzęgło wentylatora, zawór PCV (tylko silnik 4.UL), przekaźnik sprzęgła AC, wentylator GCC |
| 41 | 15 A* | SDARS, DVD, SYNCHRONIZACJA |
| 42 | 15 A* | Nadmiarowy wyłącznik hamulca, EVMV, MAFS, HEGO, EVR, VCT1 (tylko silnik 4.6L), VCT2 (tylko silnik 4.6L), CMCV (tylko silnik 4.6L), CMS |
| 43 | 15 A* | Szpula na odbiorze (tylko silnik 4.6L), obrót szpuli (tylko silnik 4.0L) |
| 44 | 15 A* | Wtryskiwacze |
| 45B | – | Przekaźnik wentylatora GCC |
| 45A | – | Nieużywany |
| 46B | – | Nieużywany |
| 46A | – | Nieużywany |
| 49 | – | Przekaźnik pompy paliwa |
| 50B | – | Przekaźnik sprzęgła klimatyzacji |
| 50A | – | Przekaźnik światła przeciwmgielnego |
| 51 | – | Nieużywany |
| 52 | – | Sprzęgło A/C (dioda) |
| 53 | – | Zintegrowany start jednym klawiszem (OTIS) (dioda) |
| 54 | – | Przekaźnik ładowarki akumulatora przyczepy |
| 55B | – | Przekaźnik wycieraczek przednich |
| 55A | – | Przekaźnik PCM |
| 56B | – | Przekaźnik rozrusznika |
| 56A | – | Przekaźnik dmuchawy |
| * Minibezpieczniki ** Bezpieczniki kasetowe |
2009
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2009)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | 20A | Szyberdach, Regulowane pedały, Fotele z pamięcią, Silnik lędźwiowy z pamięcią |
| 2 | 5A | Zasilanie mikrokontrolera (SJB) |
| 3 | 20A | Radio, wzmacniacz nawigacyjny |
| 4 | 10 A | Złącze OBD II |
| pięć | 5A | Szyberdach, oświetlenie przełącznika blokady drzwi, lustro z mikrofonem |
| 6 | 20A | Silnik odblokowujący okno, odblokowanie/zablokowanie drzwi |
| 7 | 15A | Zatrzymanie/skręt przyczepy |
| osiem | 15A | Zasilanie wyłącznika zapłonu, PATS, klaster |
| dziewięć | 2A | 6R TCM/PCM (zapłon RUN/START), przekaźnik pompy paliwa |
| dziesięć | 5A | Przekaźnik RUN / ACC wycieraczki przedniej w PDB |
| jedenaście | 5A | Uruchamianie radia |
| 12 | 5A | Silnik wycieraczki tylnej RUN / ACC, przekaźnik ładowania akumulatora przyczepy w PDB, radio |
| 13 | 15A | Podgrzewane lusterko, ręczny tylny wskaźnik odszraniania |
| czternaście | 20A | trąbić |
| piętnaście | 10 A | Światła cofania |
| szesnaście | 10 A | Światła cofania przyczepy |
| 17 | 10 A | RCM (wstrzymania), obłożenie pasażerów |
| 18 | 10 A | Wspomaganie parkowania tyłem, przełącznik IVD, IVD, moduł 4×4, przełącznik 4×4, podgrzewane przełączniki siedzeń, kompas, lusterko wsteczne elektrochromatyczne, klimatyzacja AUX |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | 10 A | Klimatyzacja manualna, DEATC, sterowanie hamulcem |
| 21 | – | Nieużywany |
| 22 | 15A | Przełącznik hamulca, dwukolorowe światła hamowania, CHMSL, wszystkie kierunkowskazy |
| 23 | 15A | Oświetlenie wewnętrzne, oświetlenie kałuży, oszczędzanie baterii, oświetlenie instrumentów, Homelink |
| 24 | 10 A | Klaster, Vol. LED |
| 25 | 15A | Światła postojowe do holowania |
| 26 | 15A | Tylna tablica rejestracyjna/światła postojowe, przednie światła postojowe, klimatyzacja ręczna |
| 27 | 15A | Sygnalizacja świetlna |
| 28 | 10 A | Instrukcja / DEATC |
| CB1 | 25A | okna |
| Następujące przekaźniki znajdują się po obu stronach panelu bezpieczników przedziału pasażerskiego. Skonsultuj się z autoryzowanym sprzedawcą w sprawie konserwacji tych przekaźników. | ||
| Przekaźnik 1 | ACC opóźniony |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce rozdzielczej (2009)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | 50A** | AKUMULATOR 2 (SJB) |
| 2 | 50A** | BATERIA 3 (SJB) |
| 3 | 50A** | AKUMULATOR 1 (SJB) |
| 4 | 30A** | Pompa paliwa, wtryskiwacze |
| pięć | 30A** | Siedzenie w trzecim rzędzie (po lewej) |
| 6 | 40A** | Pompy ABS |
| 7 | 40A** | Moduł sterujący układu napędowego (PCM) |
| osiem | – | Nieużywany |
| dziewięć | – | Nieużywany |
| dziesięć | 30A** | Fotel elektryczny (prawy) |
| jedenaście | 30A** | Wejście |
| 12 | 30A** | Siedzenie w trzecim rzędzie (po prawej) |
| 13 | 30A** | Ładowarka do holowania |
| czternaście | 30A** | Miejsca pamięci (DSM) |
| czternaście | 40A** | Miejsca bez pamięci |
| piętnaście | 40A** | Odszranianie z tyłu, podgrzewane lusterka |
| szesnaście | 40A** | Silnik dmuchawy przedniej |
| 17 | 30A** | Elektroniczne hamulce przyczepy |
| 18 | 30A** | Pomocniczy silnik dmuchawy |
| dziewiętnaście | 30A** | Deski do biegania |
| dwadzieścia | 30A** | Silnik wycieraczki przedniej |
| 21 | 20 A* | Tylne gniazdo zasilania |
| 22 | 20 A* | Głośnik niskotonowy |
| 23 | 20 A* | 4×4 |
| 24 | 10 A* | Moduł sterowania układem napędowym (PCM) Podtrzymuj zasilanie, odpowietrznik kasety |
| 25 | 20 A* | Przednie gniazdo zasilania / Zapalniczka do cygar |
| 26 | 20 A* | Moduł 4×4 (tylko silnik 4.6L) |
| 27 | 20 A* | Moduł przekładni 6R (tylko silnik 4.6L) |
| 28 | 20 A* | Podgrzewane siedzenia |
| 29 | 15 A* | Reflektory (po prawej) |
| trzydzieści | 25A* | Wycieraczka tylnej szyby |
| 31 | 15 A* | Światła przeciwmgielne |
| 32 | 5A* | Lusterka mocy |
| 33 | 30A* | Zawór ABS |
| 34 | 15 A* | Reflektory (lewe) |
| 35 | 10 A* | Sprzęgło AC |
| 36 | 20 A* | Śmieci konsoli może zasilać gniazdo |
| 37 | 30A* | Silnik szyby kierowcy |
| 38 | 15 A* | Przekładnia 5R (tylko silnik 4.0L) |
| 39 | 15 A* | Moc PCM |
| 40 | 15 A* | Sprzęgło wentylatora, zawór PCV, przekaźnik sprzęgła AC, wentylator GCC |
| 41 | 15 A* | SDARS, DVD, SYNCHRONIZACJA |
| 42 | 15 A* | Nadmiarowy wyłącznik hamulca, EVMV, MAFS, HEGO, EVR, VCT1 (tylko silnik 4.6L), VCT2 (tylko silnik 4.6L), CMCV (tylko silnik 4.6L), CMS |
| 43 | 15 A* | Szpula na odbiorze (tylko silnik 4.6L), obrót szpuli (tylko silnik 4.0L) |
| 44 | 15 A* | Wtryskiwacze |
| 45B | – | Przekaźnik wentylatora GCC |
| 45A | – | Nieużywany |
| 46B | – | Nieużywany |
| 46A | – | Nieużywany |
| 49 | – | Przekaźnik pompy paliwa |
| 50B | – | Przekaźnik sprzęgła klimatyzacji |
| 50A | – | Przekaźnik światła przeciwmgielnego |
| 51 | – | Nieużywany |
| 52 | – | Nieużywany |
| 53 | – | Zintegrowany start jednym klawiszem (OTIS) (dioda) |
| 54 | – | Przekaźnik ładowarki akumulatora przyczepy |
| 55B | – | Przekaźnik wycieraczek przednich |
| 55A | – | Przekaźnik PCM |
| 56B | – | Przekaźnik rozrusznika |
| 56A | – | Przekaźnik dmuchawy |
| * Minibezpieczniki ** Bezpieczniki kasetowe |
2010
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2010)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | 20A | Szyberdach, Regulowane pedały, Fotele Memory, Silnik lędźwiowy |
| 2 | 5A | Moc mikrokontrolera |
| 3 | 20A | Radio, wzmacniacz nawigacji, moduł GPS |
| 4 | 10 A | Złącze diagnostyki pokładowej (OBD II) |
| pięć | 5A | Szyberdach, światła przełącznika blokady drzwi, automatycznie przyciemniane lusterko |
| 6 | 20A | Silnik odblokowujący okno, odblokowanie/zablokowanie drzwi |
| 7 | 15A | Zatrzymanie/skręt przyczepy |
| osiem | 15A | Zasilanie wyłącznika zapłonu, pasywny system antykradzieżowy (PATS), klaster |
| dziewięć | 2A | Moduł sterujący skrzyni biegów 6R / moduł sterujący układem napędowym (zapłon RUN / START), przekaźnik pompy paliwa |
| dziesięć | 5A | Przekaźnik RUN / ACC wycieraczki przedniej w skrzynce rozdzielczej (PDB) |
| jedenaście | 5A | Uruchamianie radia |
| 12 | 5A | Silnik wycieraczki tylnej RUN / ACC, przekaźnik ładowania akumulatora przyczepy w PDB, radio |
| 13 | 15A | Podgrzewane lusterko, ręczny tylny wskaźnik odszraniania |
| czternaście | 20A | trąbić |
| piętnaście | 10 A | Światła cofania |
| szesnaście | 10 A | Światła cofania przyczepy |
| 17 | 10 A | Moduł kontroli ograniczeń, Zajętość pasażerów |
| 18 | 10 A | Wspomaganie parkowania tyłem, przełącznik Roll Stability Control™ (RSC®), RSC®, moduł 4×4, przełącznik 4×4, przełączniki podgrzewanych foteli, dodatkowa klimatyzacja |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | 10 A | Układ klimatyzacji, sterowanie hamulcem |
| 21 | – | Nieużywany |
| 22 | 15A | Przełącznik hamulca, dwukolorowe światła hamowania, wysoko zamontowane światło hamowania, wszystkie kierunkowskazy |
| 23 | 15A | Oświetlenie wewnętrzne, oświetlenie kałuży, oszczędzanie baterii, oświetlenie instrumentów, Homelink |
| 24 | 10 A | Klaster, wskaźnik antykradzieżowy |
| 25 | 15A | Światła postojowe do holowania |
| 26 | 15A | Tylna tablica rejestracyjna/światła postojowe, przednie światła postojowe, klimatyzacja ręczna |
| 27 | 15A | Sygnalizacja świetlna |
| 28 | 10 A | Kontrola klimatu |
| CB1 | 25A | okna |
| Następujące przekaźniki znajdują się po obu stronach panelu bezpieczników przedziału pasażerskiego. Skonsultuj się z autoryzowanym sprzedawcą w sprawie konserwacji tych przekaźników | ||
| Przekaźnik 1 | Opóźniony przekaźnik pomocniczy |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce elektrycznej (2010)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | 50A** | Zasilanie bateryjne 2 (panel bezpieczników w przedziale pasażerskim) |
| 2 | 50A** | Zasilanie bateryjne 3 (panel bezpieczników w przedziale pasażerskim) |
| 3 | 50A** | Zasilanie bateryjne 1 (panel bezpieczników w przedziale pasażerskim) |
| 4 | 30A** | Pompa paliwa, wtryskiwacze |
| pięć | 30A** | Siedzenie w trzecim rzędzie (po lewej) |
| 6 | 40 A** | Pompa układu przeciwblokującego (ABS) |
| 7 | 40 A** | Moduł sterujący układu napędowego (PCM) |
| osiem | – | Nieużywany |
| dziewięć | – | Nieużywany |
| dziesięć | 30A** | Fotel elektryczny (prawy) |
| jedenaście | 30A** | Wejście |
| 12 | 30A** | Siedzenie w trzecim rzędzie (po prawej) |
| 13 | 30A** | Ładowarka do holowania |
| czternaście | 30A** | Miejsca pamięci |
| czternaście | 40A** | Miejsca bez pamięci |
| piętnaście | 40A** | Odszranianie z tyłu, podgrzewane lusterka |
| szesnaście | 40A** | Silnik dmuchawy przedniej |
| 17 | 30A** | Elektroniczne hamulce przyczepy |
| 18 | 30A** | Pomocniczy silnik dmuchawy |
| dziewiętnaście | 30A** | Deski do biegania |
| dwadzieścia | 30A** | Silnik wycieraczki przedniej |
| 21 | 20A* | Tylne gniazdo zasilania |
| 22 | 20A* | Głośnik niskotonowy |
| 23 | 20A* | 4×4 |
| 24 | 10 A* | PCM – utrzymuj moc, odpowietrznik wkładu |
| 25 | 20A* | Przednie gniazdo zasilania / Zapalniczka do cygar |
| 26 | 20A* | Moduł 4×4 (tylko silnik 4.6L) |
| 27 | 20A* | Moduł przekładni 6R (tylko silnik 4.6L) |
| 28 | 20A* | Podgrzewane siedzenia |
| 29 | 15A* | Reflektory (po prawej) |
| trzydzieści | 25A* | Wycieraczka tylnej szyby |
| 31 | 15A* | Światła przeciwmgielne |
| 32 | 5A* | Lusterka mocy |
| 33 | 30A* | Zawór ABS |
| 34 | 15A* | Reflektory (lewe) |
| 35 | 10 A* | sprzęgło klimatyzacji |
| 36 | 20A* | Śmieci konsoli może zasilać gniazdo |
| 37 | 30A* | Silnik szyby kierowcy |
| 38 | 15A* | Przekładnia 5R (tylko silnik 4.0L) |
| 39 | 15A* | Moc PCM |
| 40 | 15A* | Sprzęgło wentylatora, zawór wentylacji dodatniej (PCV), przekaźnik sprzęgła klimatyzacji |
| 41 | 15A* | Moduł radiowy satelitarny, DVD, SYNC® |
| 42 | 15A* | Nadmiarowy wyłącznik hamulca, elektroniczny zawór zarządzania oparami, czujnik masowego przepływu powietrza, podgrzewany czujnik tlenu w spalinach (HEGO), EVR, zmienny rozrząd krzywkowy (VCT) l (tylko silnik 4,6 l), VCT2 (tylko silnik 4,6 l), CMCV (tylko 4,6 l) Tylko silnik LL), czujnik monitorowania katalizatora |
| 43 | 15A* | Szpula na odbiorze (tylko silnik 4.6L), obrót szpuli (tylko silnik 4.0L) |
| 44 | 15A* | Wtryskiwacze |
| 45B | – | Nieużywany |
| 45A | – | Nieużywany |
| 46B | – | Nieużywany |
| 46A | – | Nieużywany |
| 49 | – | Przekaźnik pompy paliwa |
| 50B | – | Przekaźnik sprzęgła klimatyzacji |
| 50A | – | Przekaźnik światła przeciwmgielnego |
| 51 | – | Nieużywany |
| 52 | – | Nieużywany |
| 53 | – | Zintegrowany start jednym klawiszem (OTIS) (dioda) |
| 54 | – | Przekaźnik ładowarki akumulatora przyczepy |
| 55B | – | Przekaźnik wycieraczek przednich |
| 55A | – | Przekaźnik PCM |
| 56B | – | Przekaźnik rozrusznika |
| 56A | – | Przekaźnik dmuchawy |
| * Minibezpieczniki ** Bezpieczniki kasetowe |
