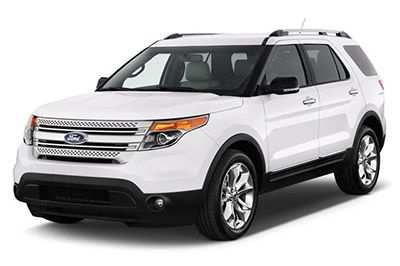

W tym artykule przyjrzymy się piątej generacji Ford Explorer (U502) przed liftingiem, produkowanej w latach 2011-2015. Tutaj znajdziesz schematy skrzynek bezpieczników Ford Explorer 2011, 2012, 2013, 2014 i 2015 , uzyskaj informacje na temat lokalizację paneli bezpieczników w samochodzie i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Ford Explorer 2011-2015
Bezpieczniki zapalniczki (gniazdo zasilania) Ford Explorer to bezpiecznik nr 32 (gniazdo zasilania 110 V AC) w skrzynce bezpieczników na desce rozdzielczej i bezpieczniki nr 9 (gniazdo nr 2 (tył konsoli)), nr 17 (110 Gniazdo zasilania V AC), nr 20 (Gniazdo nr 1 / zapalniczka), nr 21 (Gniazdo nr 3 (obszar załadunku)), nr 27 (Gniazdo zasilania (konsola)) w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Panel bezpieczników znajduje się poniżej i po lewej stronie kierownicy obok pedału hamulca.
Komora silnika
Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2011
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2011)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | 30A | Jednoprzyciskowe okno przednie po stronie kierowcy |
| 2 | 15A | Nieużywany (zapasowy) |
| 3 | 30A | Przednia szyba po stronie pasażera z jednym przyciskiem góra/dół |
| 4 | 10 A | Oświetlenie wnętrza pojazdu (konsola podsufitowa, 2. rząd, cargo), lampka schowka, otwieranie siedzeń 2. i 3. rzędu, lampy przeciwsłoneczne |
| pięć | 20A | Wzmacniacz |
| 6 | 5A | Nieużywany (zapasowy) |
| 7 | 7,5A | Zasilanie logiki modułu gniazda pamięci |
| osiem | 10 A | Nieużywany (zapasowy) |
| dziewięć | 10 A | Wyświetlacz radiowy 4″ (bez SYNC®), Elektryczna logika tylnej klapy, Elektroniczny panel wykończeniowy |
| dziesięć | 10 A | Przekaźnik zasilania / akcesoriów (wycieraczki, spryskiwacz tylnej szyby), czujnik deszczu |
| jedenaście | 10 A | Zestaw wskaźników, wyświetlacz Head-up |
| 12 | 15A | Wewnętrzne oświetlenie sufitowe (konsola sufitowa, drugi rząd, cargo), lampy kałużowe, kosz na śmieci konsoli LED, podświetlenie |
| 13 | 15A | Światła skrętu w prawo, światła skrętu w prawo / światła stopu (TT) |
| czternaście | 15A | Światła skrętu w lewo, skręt w lewo/światła hamowania TT |
| piętnaście | 15A | Światła cofania, światła hamowania, wysokie światło hamowania |
| szesnaście | 10 A | Światła mijania (po prawej) |
| 17 | 10 A | Światła mijania (lewe) |
| 18 | 10 A | Podświetlenie klawiatury, blokada dźwigni hamulca (BSI), wskaźnik działania przycisku Start, pasywny system zapobiegania kradzieży (PATS), moduł sterowania układem napędowym (PCM) wybudzanie, aktywacja zasilania tylnych siedzeń |
| dziewiętnaście | 20A | Elektryczny fotel z pamięcią |
| dwadzieścia | 20A | Zamki |
| 21 | 10 A | Inteligentny dostęp (AI), klawiatura |
| 22 | 20A | Przekaźnik klaksonowy |
| 23 | 15A | Moduł sterujący kierownicy, IA, włącznik reflektorów |
| 24 | 15A | Złącze łącza danych, moduł sterujący kierownicy |
| 25 | 15A | Odblokowanie tylnej klapy |
| 26 | 5A | Moduł częstotliwości radiowej |
| 27 | 20A | Moduł AI |
| 28 | 15A | Przełącznik zapłonu, przycisk start |
| 29 | 20A | Radio, 8-calowy wyświetlacz wielofunkcyjny SYNC®, moduł SYNC®, moduł globalnego systemu pozycjonowania |
| trzydzieści | 15A | Przednie światła postojowe |
| 31 | 5A | Sterownik hamulca holowniczego |
| 32 | 15A | Gniazdo zasilania 110 VAC, elektrycznie składane lusterka, elektrycznie składane lusterka, szyby przednie góra/dół za jednym dotknięciem, oświetlenie zamka drzwi |
| 33 | 10 A | Czujnik klasyfikacji pasażerów |
| 34 | 10 A | Monitor martwego pola, kamera cofania, system wykrywania cofania |
| 35 | 5A | Wyświetlacz przezierny, czujnik wilgotności klimatyzacji, system zarządzania terenem, przełącznik zjazdu, przełącznik reflektorów IGN Sense |
| 36 | 10 A | Nieużywany (zapasowy) |
| 37 | 10 A | Moduł kontroli stresu |
| 38 | 10 A | Automatycznie przyciemniane lusterko wewnętrzne, przezroczysty dach |
| 39 | 15A | Czerwone światła |
| 40 | 10 A | Tylne światła postojowe, światła tablicy rejestracyjnej |
| 41 | 7,5A | Anulowanie nadbiegu, holowanie / holowanie |
| 42 | 5A | Nieużywany (zapasowy) |
| 43 | 10 A | Nieużywany (zapasowy) |
| 44 | 10 A | Nieużywany (zapasowy) |
| 45 | 5A | Nieużywany (zapasowy) |
| 46 | 10 A | Moduł klimatyzacji |
| 47 | 15A | Światła przeciwmgielne, zasilanie lewych i prawych lusterek kierunkowskazów |
| 48 | Wyłącznik automatyczny 30A | Elektrycznie sterowane tylne szyby, Elektrycznie sterowane szyby pasażera, One touch (tylko po stronie kierowcy) |
| 49 | Opóźniony przekaźnik pomocniczy | Moduł sterowania nadwozia |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce rozdzielczej (2011)
| Nie. | Natężenie w amperach | Opis elektrycznej skrzynki rozdzielczej |
|---|---|---|
| jeden | – | Nieużywany |
| 2 | – | Nieużywany |
| 3 | 30A** | Moduł sterujący hamulca przyczepy |
| 4 | 30A** | Wycieraczki szyby przedniej, spryskiwacz szyby przedniej |
| pięć | 50A** | Pompa układu przeciwblokującego (ABS) |
| 6 | – | Nieużywany |
| 7 | 30A** | Elektryczna klapa tylna |
| osiem | 20A** | Dach księżycowy |
| dziewięć | 20A** | Gniazdo zasilania nr 2 (konsola tylna) |
| dziesięć | – | Przekaźnik odblokowania tylnego siedzenia trzeciego rzędu |
| jedenaście | – | Przekaźnik odszraniania tylnej szyby |
| 12 | – | Przekaźnik ładowania akumulatora holowniczego |
| 13 | – | Przekaźnik rozrusznika |
| czternaście | – | Nieużywany |
| piętnaście | – | Przekaźnik pompy paliwa |
| szesnaście | – | Nieużywany |
| 17 | 40A** | Gniazdo zasilania 110 V AC |
| 18 | 40A** | Silnik dmuchawy przedniej |
| dziewiętnaście | 30A** | Rozrusznik |
| dwadzieścia | 20A** | Gniazdo zasilania nr 1/zapalniczka |
| 21 | 20A** | Gniazdo zasilania nr 3 (obszar ładowania) |
| 22 | 30A** | Moduł siedzenia trzeciego rzędu |
| 23 | 30A** | Fotel kierowcy z regulacją elektryczną, moduł pamięci |
| 24 | 30A** | Ładowanie akumulatora holowniczego (TT) |
| 25 | – | Nieużywany |
| 26 | 40A** | Odszraniacz tylnej szyby, podgrzewane lusterka |
| 27 | 20A** | Gniazdo zasilania (konsola) |
| 28 | 30A** | Klimatyzowane fotele |
| 29 | – | Nieużywany |
| trzydzieści | – | Nieużywany |
| 31 | – | Nieużywany |
| 32 | – | Pomocniczy przekaźnik silnika dmuchawy |
| 33 | – | Nieużywany |
| 34 | – | Przekaźnik silnika dmuchawy |
| 35 | – | Nieużywany |
| 36 | – | Nieużywany |
| 37 | – | TT prawy hamulec/przekaźnik kierunkowskazów |
| 38 | – | Przekaźnik awaryjny TT |
| 39 | 40A** | Pomocniczy silnik dmuchawy |
| 40 | – | Nieużywany |
| 41 | – | Nieużywany |
| 42 | 30A** | Siedzenie pasażera |
| 43 | 40A** | Zawory ABS |
| 44 | – | Przekaźnik spryskiwacza tylnej szyby |
| 45 | 5A* | Czujnik deszczu |
| 46 | – | Nieużywany |
| 47 | – | Nieużywany |
| 48 | – | Nieużywany |
| 49 | – | Nieużywany |
| pięćdziesiąt | 15 A* | Podgrzewane lustra |
| 51 | – | Nieużywany |
| 52 | – | Nieużywany |
| 53 | – | Lewy hamulec/przekaźnik kierunkowskazów TT |
| 54 | – | Nieużywany |
| 55 | – | Przekaźnik wycieraczek |
| 56 | – | Nieużywany |
| 57 | 20A* | Reflektory lewe o wysokiej intensywności (HID) |
| 58 | 10 A* | Czujnik alternatora |
| 59 | 10 A* | Włącznik/wyłącznik hamulca (BOO) |
| 60 | 10 A* | Światła cofania TT |
| 61 | 20A* | Odblokowanie siedzeń w drugim rzędzie |
| 62 | 10 A* | sprzęgło klimatyzacji |
| 63 | 15 A* | Światła hamowania / kierunkowskazy TT |
| 64 | 15 A* | Tylne wycieraczki |
| 65 | 30A* | Pompa paliwowa |
| 66 | – | Przekaźnik modułu sterującego układu napędowego (PCM) |
| 67 | 20A* | Moc pojazdu (VPWR) nr 2 (elementy układu napędowego związane z emisją) |
| 68 | 15 A* | VPWR # 4 (cewki zapłonowe) |
| 69 | 15 A* | VPWR #1 (PCM) |
| 70 | 10 A* | VPWR #3 (cewka), moduł napędu na wszystkie koła, sprzęgło klimatyzacji |
| 71 | – | Nieużywany |
| 72 | – | Nieużywany |
| 73 | – | Nieużywany |
| 74 | – | Nieużywany |
| 75 | – | Nieużywany |
| 76 | – | Nieużywany |
| 77 | – | Przekaźnik światła postojowego TT |
| 78 | 20A* | Prawe reflektory HID |
| 79 | 5A* | Adaptacyjny tempomat (ACC) |
| 80 | – | Nieużywany |
| 81 | – | Nieużywany |
| 82 | 15 A* | Podkładka tylna |
| 83 | – | Nieużywany |
| 84 | 20A* | Światła postojowe TT |
| 85 | – | Nieużywany |
| 86 | 7,5 A* | Zasilanie podtrzymujące PCM, przekaźnik PCM, elektrozawór odpowietrzający kasety |
| 87 | 5A* | Uruchom/start |
| 88 | – | Przekaźnik uruchamiania/rozpoczęcia |
| 89 | 5A* | Cewka przekaźnika dmuchawy przedniej, moduł elektrycznego wspomagania kierownicy (EPAS) |
| 90 | 10 A* | PCM |
| 91 | 10 A* | CAC |
| 92 | 10 A* | Moduł ABS, zakład EVAC i napełnianie |
| 93 | 5A* | Tylny silnik dmuchawy, tylny odszraniacz, przekaźnik ładowania akumulatora TT |
| 94 | 30A** | Rozruch / start panelu bezpieczników w przedziale pasażerskim |
| 95 | – | Nieużywany |
| 96 | – | Nieużywany |
| 97 | – | Nieużywany |
| 98 | – | Przekaźnik sprzęgła klimatyzacji |
| * Minibezpieczniki ** Bezpieczniki kasetowe |
2012
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2012)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | 30A | Jednoprzyciskowe okno przednie po stronie kierowcy |
| 2 | 15A | Nieużywany (zapasowy) |
| 3 | 30A | Przednia szyba po stronie pasażera z jednym przyciskiem góra/dół ’ |
| 4 | 10 A | Oświetlenie wnętrza pojazdu (konsola podsufitowa, 2. rząd, cargo), lampka schowka, otwieranie siedzeń 2. i 3. rzędu, lampy przeciwsłoneczne |
| pięć | 20A | Wzmacniacz |
| 6 | 5A | Nieużywany (zapasowy) |
| 7 | 7,5A | Zasilanie logiki modułu gniazda pamięci |
| osiem | 10 A | Nieużywany (zapasowy) |
| dziewięć | 10 A | 4-calowy wyświetlacz radiowy, logika zasilania tylnej klapy, elektroniczny panel trymowania, moduł podstawowy SYNC® |
| dziesięć | 10 A | Przekaźnik zasilania / akcesoriów (wycieraczki, spryskiwacz tylnej szyby), czujnik deszczu |
| jedenaście | 10 A | Zestaw wskaźników, wyświetlacz Head-up |
| 12 | 15A | Wewnętrzne oświetlenie sufitowe (konsola sufitowa, drugi rząd, cargo), lampy kałużowe, kosz na śmieci konsoli LED, podświetlenie |
| 13 | 15A | Światła skrętu w prawo, światła skrętu w prawo / światła stopu (TT) |
| czternaście | 15A | Światła skrętu w lewo, skręt w lewo/światła hamowania TT |
| piętnaście | 15A | Światła cofania, światła hamowania, wysokie światło hamowania |
| szesnaście | 10 A | Światła mijania (po prawej) |
| 17 | 10 A | Światła mijania (lewe) |
| 18 | 10 A | Podświetlenie klawiatury, blokada dźwigni hamulca (BSI), wskaźnik działania przycisku Start, pasywny system zapobiegania kradzieży (PATS), moduł sterowania układem napędowym (PCM) wybudzanie, aktywacja zasilania tylnych siedzeń |
| dziewiętnaście | 20A | Elektryczny fotel z pamięcią |
| dwadzieścia | 20A | Zamki |
| 21 | 10 A | Inteligentny dostęp (AI), klawiatura |
| 22 | 20A | Przekaźnik klaksonowy |
| 23 | 15A | Moduł sterujący kierownicy, IA, włącznik reflektorów |
| 24 | 15A | Złącze łącza danych, moduł sterujący kierownicy |
| 25 | 15A | Odblokowanie tylnej klapy |
| 26 | 5A | Moduł częstotliwości radiowej |
| 27 | 20A | Moduł AI |
| 28 | 15A | Przełącznik zapłonu, przycisk start |
| 29 | 20A | Radio, 8-calowy wyświetlacz wielofunkcyjny SYNC®, moduł SYNC®, moduł globalnego systemu pozycjonowania |
| trzydzieści | 15A | Przednie światła postojowe |
| 31 | 5A | Sterownik hamulca holowniczego |
| 32 | 15A | Gniazdo zasilania 110 VAC, elektrycznie składane lusterka, elektrycznie składane lusterka, szyby przednie góra/dół za jednym dotknięciem, oświetlenie zamka drzwi |
| 33 | 10 A | Czujnik klasyfikacji pasażerów |
| 34 | 10 A | Monitor martwego pola, kamera cofania, system wykrywania cofania |
| 35 | 5A | Wyświetlacz przezierny, czujnik wilgotności klimatyzacji, system zarządzania terenem, przełącznik zjazdu, przełącznik reflektorów IGN Sense |
| 36 | 10 A | Nieużywany (zapasowy) |
| 37 | 10 A | Moduł kontroli stresu |
| 38 | 10 A | Automatycznie przyciemniane lusterko wewnętrzne, przezroczysty dach |
| 39 | 15A | Czerwone światła |
| 40 | 10 A | Tylne światła postojowe, światła tablicy rejestracyjnej |
| 41 | 7,5A | Anulowanie nadbiegu, holowanie / holowanie |
| 42 | 5A | Nieużywany (zapasowy) |
| 43 | 10 A | Nieużywany (zapasowy) |
| 44 | 10 A | Nieużywany (zapasowy) |
| 45 | 5A | Nieużywany (zapasowy) |
| 46 | 10 A | Moduł klimatyzacji |
| 47 | 15A | Światła przeciwmgielne, zasilanie lewych i prawych lusterek kierunkowskazów |
| 48 | Wyłącznik automatyczny 30A | Elektrycznie sterowane tylne szyby, Elektrycznie sterowane szyby pasażera, One touch (tylko po stronie kierowcy) |
| 49 | Opóźniony przekaźnik pomocniczy | Moduł sterowania nadwozia |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w skrzynce rozdzielczej (2012)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | – | Nieużywany |
| 2 | – | Nieużywany |
| 3 | 30A** | Moduł sterujący hamulca przyczepy |
| 4 | 30A** | Wycieraczki szyby przedniej, spryskiwacz szyby przedniej |
| pięć | 50A** | Układ przeciwblokujący układu hamulcowego CABS) |
| 6 | – | Nieużywany |
| 7 | 30A** | Elektryczna klapa tylna |
| osiem | 20A** | Dach księżycowy |
| dziewięć | 20A** | Gniazdo zasilania nr 2 (konsola tylna) |
| dziesięć | – | Przekaźnik odblokowania tylnego siedzenia trzeciego rzędu |
| jedenaście | – | Przekaźnik odszraniania tylnej szyby |
| 12 | – | Przekaźnik ładowania akumulatora holowniczego |
| 13 | – | Przekaźnik rozrusznika |
| czternaście | – | Nieużywany |
| piętnaście | – | Przekaźnik pompy paliwa |
| szesnaście | – | Nieużywany |
| 17 | 40A** | Gniazdo zasilania 110 V AC |
| 18 | 40A** | Silnik dmuchawy przedniej |
| dziewiętnaście | 30A** | Rozrusznik |
| dwadzieścia | 20A** | Gniazdko nr 1/zapalniczka |
| 21 | 20A** | Gniazdo zasilania nr 3 (obszar ładowania) |
| 22 | 30A** | Moduł siedzenia trzeciego rzędu |
| 23 | 30A** | Fotel kierowcy z regulacją elektryczną, moduł pamięci |
| 24 | 30A** | Ładowanie akumulatora holowniczego (TT) |
| 25 | – | Nieużywany |
| 26 | 40A** | Odszraniacz tylnej szyby, podgrzewane lusterka |
| 27 | 20A** | Gniazdo zasilania (konsola) |
| 28 | 30A** | Klimatyzowane fotele |
| 29 | – | Nieużywany |
| trzydzieści | – | Nieużywany |
| 31 | – | Nieużywany |
| 32 | – | Pomocniczy przekaźnik silnika dmuchawy |
| 33 | – | Nieużywany |
| 34 | – | Przekaźnik silnika dmuchawy |
| 35 | – | Nieużywany |
| 36 | – | Nieużywany |
| 37 | – | TT prawy hamulec/przekaźnik kierunkowskazów |
| 38 | – | Przekaźnik awaryjny TT |
| 39 | 40A** | Pomocniczy silnik dmuchawy |
| 40 | – | Nieużywany |
| 41 | – | Nieużywany |
| 42 | 30A** | Siedzenie pasażera |
| 43 | 40A** | Zawory ABS |
| 44 | – | Przekaźnik spryskiwacza tylnej szyby |
| 45 | 5A* | Czujnik deszczu |
| 46 | – | Nieużywany |
| 47 | – | Nieużywany |
| 48 | – | Nieużywany |
| 49 | – | Nieużywany |
| pięćdziesiąt | 15A* | Podgrzewane lustra |
| 51 | – | Nieużywany |
| 52 | – | Nieużywany |
| 53 | – | Lewy hamulec/przekaźnik kierunkowskazów TT |
| 54 | – | Nieużywany |
| 55 | – | Przekaźnik wycieraczek |
| 56 | 15A* | Moduł kontroli transmisji |
| 57 | 20 A* | Reflektory lewe o wysokiej intensywności (HID) |
| 58 | 10 A* | Czujnik alternatora |
| 59 | 10 A* | Włącznik/wyłącznik hamulca (BOO) |
| 60 | 10 A* | Światła cofania TT |
| 61 | 20 A* | Odblokowanie siedzeń w drugim rzędzie |
| 62 | 10 A* | sprzęgło klimatyzacji |
| 63 | 15A* | Światła hamowania / kierunkowskazy TT |
| 64 | 15A* | Tylne wycieraczki |
| 65 | 30 A* | Pompa paliwowa |
| 66 | – | Przekaźnik modułu sterującego układu napędowego (PCM) |
| 67 | 20 A* | Moc pojazdu (VPWR) nr 2 (elementy układu napędowego związane z emisją) |
| 68 | 15A* | VPWR # 4 (cewki zapłonowe) |
| 69 | 15A* | VPWR #1 (PCM) |
| 70 | 10 A* | VPWR #3 (cewka), moduł napędu na wszystkie koła, sprzęgło klimatyzacji |
| 71 | – | Nieużywany |
| 72 | – | Nieużywany |
| 73 | – | Nieużywany |
| 74 | – | Nieużywany |
| 75 | – | Nieużywany |
| 76 | – | Nieużywany |
| 77 | – | Przekaźnik światła postojowego TT |
| 78 | 20 A* | Prawe reflektory HID |
| 79 | 5A* | Adaptacyjny tempomat (ACC) |
| 80 | – | Nieużywany |
| 81 | – | Nieużywany |
| 82 | 15 A* | Podkładka tylna |
| 83 | – | Nieużywany |
| 84 | 20 A* | Światła postojowe TT |
| 85 | – | Nieużywany |
| 86 | 7,5 A* | Zasilanie podtrzymujące PCM, przekaźnik PCM, elektrozawór odpowietrzający kasety |
| 87 | 5A* | Uruchom/start |
| 88 | – | Przekaźnik uruchamiania/rozpoczęcia |
| 89 | 5A* | Cewka przekaźnika dmuchawy przedniej, moduł elektrycznego wspomagania kierownicy (EPAS) |
| 90 | 10 A* | PCM, TCM, ECM (silnik 2,0 l) |
| 91 | 10 A* | CAC |
| 92 | 10 A* | Moduł ABS, zakład EVAC i napełnianie |
| 93 | 5A* | Tylny silnik dmuchawy, tylny odszraniacz, przekaźnik ładowania akumulatora TT |
| 94 | 30A** | Rozruch / start panelu bezpieczników w przedziale pasażerskim |
| 95 | – | Nieużywany |
| 96 | – | Nieużywany |
| 97 | – | Nieużywany |
| 98 | – | Przekaźnik sprzęgła klimatyzacji |
| * Minibezpieczniki ** Bezpieczniki kasetowe |
2013
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2013)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| jeden | 30A | Jednoprzyciskowe okno przednie po stronie kierowcy |
| 2 | 15A | Nieużywany (zapasowy) |
| 3 | 30A | Przednia szyba po stronie pasażera z jednym przyciskiem góra/dół |
| 4 | 10 A | Oświetlenie wnętrza pojazdu (konsola podsufitowa, 2. rząd, cargo), lampka schowka, otwieranie siedzeń 2. i 3. rzędu, lampy przeciwsłoneczne |
| pięć | 20A | Wzmacniacz |
| 6 | 5A | Nieużywany (zapasowy) |
| 7 | 7,5A | Zasilanie logiki modułu gniazda pamięci |
| osiem | 10 A | Nieużywany (zapasowy) |
| dziewięć | 10 A | 4-calowy wyświetlacz radiowy, układ logiczny tylnej klapy zasilania, elektroniczny panel sterowania, SYNC® |
| dziesięć | 10 A | Przekaźnik zasilania / akcesoriów (wycieraczki, spryskiwacz tylnej szyby), czujnik deszczu |
| jedenaście | 10 A | Zestaw wskaźników, wyświetlacz Head-up |
| 12 | 15A | Wewnętrzne oświetlenie sufitowe (konsola sufitowa, drugi rząd, cargo), lampy kałużowe, kosz na śmieci konsoli LED, podświetlenie |
| 13 | 15A | Światła skrętu w prawo, światła skrętu w prawo / światła stopu (TT) |
| czternaście | 15A | Światła skrętu w lewo, skręt w lewo/światła hamowania TT |
| piętnaście | 15A | Światła cofania, światła hamowania, wysokie światło hamowania |
| szesnaście | 10 A | Światła mijania (po prawej) |
| 17 | 10 A | Światła mijania (lewe) |
| 18 | 10 A | Podświetlenie klawiatury, blokada dźwigni hamulca (BSI), wskaźnik działania przycisku Start, pasywny system zapobiegania kradzieży (PATS), moduł sterowania układem napędowym (PCM) wybudzanie, aktywacja zasilania tylnych siedzeń |
| dziewiętnaście | 20A | Elektryczny fotel z pamięcią |
| dwadzieścia | 20A | Zamki |
| 21 | 10 A | Inteligentny dostęp (LA), klawiatura |
| 22 | 20A | Przekaźnik klaksonowy |
| 23 | 15A | Moduł sterujący kierownicy, IA, włącznik reflektorów |
| 24 | 15A | Złącze łącza danych, moduł sterujący kierownicy |
| 25 | 15A | Odblokowanie tylnej klapy |
| 26 | 5A | Moduł częstotliwości radiowej |
| 27 | 20A | Moduł AI |
| 28 | 15A | Wyłącznik zapłonu, przycisk uruchamiania przełącznika |
| 29 | 20A | Radio, moduł globalnego systemu pozycjonowania |
| trzydzieści | 15A | Przednie światła postojowe |
| 31 | 5A | Sterownik hamulca holowniczego |
| 32 | 15A | Gniazdo zasilania 110 VAC, składane elektrycznie lusterko wsteczne, elektryczne lusterka, przednie i dolne szyby za jednym dotknięciem, lampka blokady drzwi, lampka przełącznika pamięci |
| 33 | 10 A | Czujnik klasyfikacji pasażerów |
| 34 | 10 A | Monitor martwego pola, kamera cofania, system wykrywania cofania, moduł ostrzegający o opuszczeniu pasa ruchu |
| 35 | 5A | Wyświetlacz przezierny, czujnik wilgotności klimatyzacji, system zarządzania terenem, przełącznik zjazdu, przełącznik reflektorów IGN Sense |
| 36 | 10 A | Podgrzewana kierownica |
| 37 | 10 A | Moduł kontroli stresu |
| 38 | 10 A | Automatycznie przyciemniane lusterko wewnętrzne, przezroczysty dach |
| 39 | 15A | Klapy świateł drogowych |
| 40 | 10 A | Tylne światła postojowe, światła tablicy rejestracyjnej, światła postojowe TT |
| 41 | 7,5A | Anulowanie nadbiegu, holowanie / holowanie |
| 42 | 5A | Nieużywany (zapasowy) |
| 43 | 10 A | Nieużywany (zapasowy) |
| 44 | 10 A | Nieużywany (zapasowy) |
| 45 | 5A | Nieużywany (zapasowy) |
| 46 | 10 A | Moduł klimatyzacji |
| 47 | 15A | Światła przeciwmgielne, zasilanie lewych i prawych lusterek kierunkowskazów |
| 48 | Wyłącznik automatyczny 30A | Elektryczne szyby tylne, Elektryczne szyby pasażera, One touch (tylko po stronie kierowcy), Przełącznik szyby kierowcy |
| 49 | Opóźniony przekaźnik pomocniczy | Moduł sterowania nadwozia |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce elektrycznej (2013)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| jeden | – | Nieużywany |
| 2 | – | Nieużywany |
| 3 | 30A** | Moduł sterujący hamulca przyczepy |
| 4 | 30A** | Wycieraczki szyby przedniej, spryskiwacz szyby przedniej |
| pięć | 50A** | Pompa układu przeciwblokującego (ABS) |
| 6 | – | Nieużywany |
| 7 | 30A** | Elektryczna klapa tylna |
| osiem | 20A** | szyberdach |
| dziewięć | 20A** | Gniazdo zasilania nr 2 (konsola tylna) |
| dziesięć | – | Przekaźnik odblokowania tylnego siedzenia trzeciego rzędu |
| jedenaście | – | Przekaźnik odszraniania tylnej szyby |
| 12 | – | Przekaźnik ładowania akumulatora holowniczego |
| 13 | – | Przekaźnik rozrusznika |
| czternaście | – | # 2 Przekaźnik wysokiej prędkości wentylatora chłodzącego silnik |
| piętnaście | – | Przekaźnik pompy paliwa |
| szesnaście | – | Nieużywany |
| 17 | 40 A** | Gniazdo zasilania 110 V AC |
| 18 | 40 A** | Silnik dmuchawy przedniej |
| dziewiętnaście | 30A** | Rozrusznik |
| dwadzieścia | 20A** | PowerPoint # l / zapalniczka |
| 21 | 20A** | Punkt mocy nr 3 (obszar ładowania) |
| 22 | 30A** | Moduł siedzenia trzeciego rzędu |
| 23 | 30A** | Fotel kierowcy z regulacją elektryczną, moduł pamięci |
| 24 | 30A** | Ładowanie akumulatora holowniczego (TT) |
| 25 | – | Nieużywany |
| 26 | 40 A** | Odszraniacz tylnej szyby, podgrzewane lusterka |
| 27 | 20A** | PowerPoint (konsola) |
| 28 | 30A** | Klimatyzowane fotele |
| 29 | 40 A** | Wentylator chłodzący silnik o dużej prędkości nr 1, wentylator chłodzący silnik nr 1 i bezpiecznik główny o niskiej prędkości nr 2 |
| trzydzieści | 40 A** | Bezpiecznik szybkoobrotowy wentylatora chłodzącego silnik nr 2 |
| 31 | 25A** | Bezpiecznik wtórny niskiej prędkości wentylatora chłodzącego silnika nr 1 i nr 2 |
| 32 | – | Pomocniczy przekaźnik silnika dmuchawy |
| 33 | – | Wentylator chłodzący silnik nr 1 i nr 2 przekaźnik niskiej prędkości nr 2 |
| 34 | – | Przekaźnik silnika dmuchawy |
| 35 | Wentylator chłodzący silnik nr 1 przekaźnik wysokiej prędkości, wentylator chłodzący silnik nr 1 i nr 2 przekaźnik niskiej prędkości nr 1 | |
| 36 | – | Nieużywany |
| 37 | – | TT prawy hamulec/przekaźnik kierunkowskazów |
| 38 | – | Przekaźnik awaryjny TT |
| 39 | 40 A** | Pomocniczy silnik dmuchawy |
| 40 | – | Nieużywany |
| 41 | – | Nieużywany |
| 42 | 30A** | Siedzenie pasażera |
| 43 | 40 A** | Zawory ABS |
| 44 | – | Przekaźnik spryskiwacza tylnej szyby |
| 45 | 5A* | Czujnik deszczu |
| 46 | – | Nieużywany |
| 47 | – | Nieużywany |
| 48 | – | Nieużywany |
| 49 | – | Nieużywany |
| pięćdziesiąt | 15A* | Podgrzewane lustra |
| 51 | – | Nieużywany |
| 52 | – | Nieużywany |
| 53 | – | Lewy hamulec/przekaźnik kierunkowskazów TT |
| 54 | – | Nieużywany |
| 55 | – | Przekaźnik wycieraczek |
| 56 | 15A* | Moduł kontroli transmisji |
| 57 | 20A* | Reflektory lewe o wysokiej intensywności (HID) |
| 58 | 10 A* | Czujnik alternatora |
| 59 | 10 A* | Włącznik/wyłącznik hamulca (BOO) |
| 60 | 10 A* | Światła cofania TT |
| 61 | 20A* | Odblokowanie siedzeń w drugim rzędzie |
| 62 | 10 A* | sprzęgło klimatyzacji |
| 63 | 15A* | Światła hamowania / kierunkowskazy TT |
| 64 | 15A* | Tylne wycieraczki |
| 65 | 30A* | Pompa paliwowa |
| 66 | – | Przekaźnik modułu sterującego układu napędowego (PCM) |
| 67 | 20A* | Moc pojazdu (VPWR) nr 2 (elementy układu napędowego związane z emisją) |
| 68 | 20A* | VPWR # 4 (cewki zapłonowe) |
| 69 | 20A* | VPWR #1 (PCM) |
| 70 | 10 A* | VPWR # 3 (cewka), moduł AWD, sterowanie sprężarką o zmiennej temperaturze A/C |
| 71 | – | Nieużywany |
| 72 | – | Nieużywany |
| 73 | – | Nieużywany |
| 74 | – | Nieużywany |
| 75 | – | Nieużywany |
| 76 | – | Nieużywany |
| 77 | – | Przekaźnik światła postojowego TT |
| 78 | 20A* | Prawe reflektory HID |
| 79 | 5A* | Adaptacyjny tempomat (ACC) |
| 80 | – | Nieużywany |
| 81 | – | Nieużywany |
| 82 | 15A* | Podkładka tylna |
| 83 | – | Nieużywany |
| 84 | 20A* | Światła postojowe TT |
| 85 | – | Nieużywany |
| 86 | 7,5A* | Zasilanie podtrzymujące PCM, przekaźnik PCM, elektrozawór odpowietrzający kasety |
| 87 | 5A* | Cewka przekaźnika start/start |
| 88 | – | Przekaźnik uruchamiania/rozpoczęcia |
| 89 | 5A* | Cewka przekaźnika dmuchawy przedniej, moduł elektrycznego wspomagania kierownicy (EPAS) |
| 90 | 10 A* | PCM, TCM, ECM (silnik 2,0 l) |
| 91 | 10 A* | CAC |
| 92 | 10 A* | Moduł ABS, zakład EVAC i napełnianie |
| 93 | 5A* | Tylny silnik dmuchawy, tylny odszraniacz, przekaźnik ładowania akumulatora TT |
| 94 | 30A** | Rozruch / start panelu bezpieczników w przedziale pasażerskim |
| 95 | – | Nieużywany |
| 96 | – | Nieużywany |
| 97 | – | Nieużywany |
| 98 | – | Przekaźnik sprzęgła klimatyzacji |
| * Minibezpieczniki ** Bezpieczniki kasetowe |
2014
Reklamy reklamowe
Przedział pasażerski
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w rozdzielnicy elektrycznej (2014)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| jeden | – | Nieużywany |
| 2 | – | Nieużywany |
| 3 | 30A** | Moduł sterujący hamulca przyczepy |
| 4 | 30A** | Wycieraczki szyby przedniej, spryskiwacz szyby przedniej |
| pięć | 50A** | Pompa układu przeciwblokującego |
| 6 | – | Nieużywany |
| 7 | 30A** | Elektryczna klapa tylna |
| osiem | 20A** | szyberdach |
| dziewięć | 20A** | Gniazdo zasilania nr 2 (konsola tylna) |
| dziesięć | – | Przekaźnik odblokowania tylnego siedzenia trzeciego rzędu |
| jedenaście | – | Przekaźnik odszraniania tylnej szyby |
| 12 | – | Przekaźnik ładowania akumulatora holowniczego |
| 13 | – | Przekaźnik rozrusznika |
| czternaście | – | # 2 Przekaźnik wysokiej prędkości wentylatora chłodzącego silnik |
| piętnaście | – | Przekaźnik pompy paliwa |
| szesnaście | – | Nieużywany |
| 17 | 40A** | Gniazdo zasilania 110 V AC |
| 18 | 40A** | Silnik dmuchawy przedniej |
| dziewiętnaście | 30A** | Rozrusznik |
| dwadzieścia | 20A** | Gniazdo nr 1, zapalniczka |
| 21 | 20A** | Gniazdo zasilania nr 3 (obszar ładowania) |
| 22 | 30A** | Moduł siedzenia trzeciego rzędu |
| 23 | 30A** | Fotel kierowcy z regulacją elektryczną, moduł pamięci |
| 24 | 30A** | Ładowanie akumulatora holowniczego |
| 25 | – | Nieużywany |
| 26 | 40A** | Odszraniacz tylnej szyby, podgrzewane lusterka |
| 27 | 20A** | Gniazdo zasilania (konsola) |
| 28 | 30A** | Klimatyzowane fotele |
| 29 | 40A** | Wentylator chłodzący silnik o dużej prędkości nr 1, wentylator chłodzący silnik nr 1 i bezpiecznik główny o niskiej prędkości nr 2 |
| trzydzieści | 40A** | Bezpiecznik szybkoobrotowy wentylatora chłodzącego silnik nr 2 |
| 31 | 25A** | Bezpiecznik wtórny niskiej prędkości wentylatora chłodzącego silnika nr 1 i nr 2 |
| 32 | – | Pomocniczy przekaźnik silnika dmuchawy |
| 33 | – | Wentylator chłodzący silnik nr 1 i nr 2 przekaźnik niskiej prędkości nr 2 |
| 34 | – | Przekaźnik silnika dmuchawy |
| 35 | Wentylator chłodzący silnik nr 1 przekaźnik wysokiej prędkości, wentylator chłodzący silnik nr 1 i nr 2 przekaźnik niskiej prędkości nr 1 | |
| 36 | – | Nieużywany |
| 37 | – | Holowanie prawego hamulca/przekaźnika kierunkowskazów |
| 38 | – | Przekaźnik holowania awaryjnego |
| 39 | 40A** | Pomocniczy silnik dmuchawy |
| 40 | – | Nieużywany |
| 41 | 30A** | Podgrzewane siedzenia w drugim rzędzie |
| 42 | 30A** | Siedzenie pasażera |
| 43 | 40A** | Zawory układu przeciwblokującego |
| 44 | – | Przekaźnik spryskiwacza tylnej szyby |
| 45 | 5A* | Czujnik deszczu |
| 46 | – | Nieużywany |
| 47 | – | Nieużywany |
| 48 | – | Nieużywany |
| 49 | – | Nieużywany |
| pięćdziesiąt | 15 A* | Podgrzewane lustra |
| 51 | – | Nieużywany |
| 52 | – | Nieużywany |
| 53 | – | Lewy przekaźnik zatrzymania holowania / kierunkowskaz |
| 54 | – | Nieużywany |
| 55 | – | Przekaźnik wycieraczek |
| 56 | 15 A* | Moduł kontroli transmisji |
| 57 | 20A* | Lewe reflektory wyładowcze o wysokiej intensywności |
| 58 | 10 A* | Czujnik alternatora |
| 59 | 10 A* | Włącznik/wyłącznik hamulca |
| 60 | 10 A* | Holowanie świateł cofania |
| 61 | 20A* | Odblokowanie siedzeń w drugim rzędzie |
| 62 | 10 A* | Sprzęgło klimatyzacji |
| 63 | 15 A* | Światła stopu/wskaźniki holowania |
| 64 | 15 A* | Tylne wycieraczki |
| 65 | 30A* | Pompa paliwowa |
| 66 | – | Przekaźnik modułu sterującego układu napędowego |
| 67 | 20A* | Moc pojazdu nr 2 (elementy układu napędowego związane z emisją) |
| 68 | 20A* | Moc pojazdu nr 4 (cewki zapłonowe) |
| 69 | 20A* | Moc pojazdu nr 1 (moduł sterowania układem napędowym) |
| 70 | 10 A* | Moc pojazdu nr 3 (cewka), moduł napędu na wszystkie koła, zmienne sterowanie sprężarką klimatyzacji |
| 71 | – | Nieużywany |
| 72 | – | Nieużywany |
| 73 | – | Nieużywany |
| 74 | – | Nieużywany |
| 75 | – | Nieużywany |
| 76 | – | Nieużywany |
| 77 | – | Przekaźnik światła postojowego przyczepy |
| 78 | 20A* | Proste reflektory wyładowcze o wysokiej intensywności |
| 79 | 5A* | Adaptacyjny tempomat |
| 80 | – | Nieużywany |
| 81 | – | Nieużywany |
| 82 | 15 A* | Podkładka tylna |
| 83 | – | Nieużywany |
| 84 | 20A* | Światła postojowe do holowania |
| 85 | – | Nieużywany |
| 86 | 7,5A* | Moduł sterujący układu napędowego utrzymuje moc, przekaźnik modułu sterującego układu napędowego, elektrozawór odpowietrzający kanistra |
| 87 | 5A* | Cewka przekaźnika start/start |
| 88 | – | Przekaźnik uruchamiania/rozpoczęcia |
| 89 | 5A* | Cewka przekaźnika dmuchawy przedniej, elektroniczny moduł wspomagania kierownicy |
| 90 | 10 A* | Moduł sterujący układu napędowego, moduł sterujący skrzyni biegów, moduł sterujący silnika (silnik 2,0 l) |
| 91 | 10 A* | Adaptacyjny tempomat |
| 92 | 10 A* | Moduł przeciwblokujący układu hamulcowego, system EVAC i wypełnienie |
| 93 | 5A* | Tylny silnik dmuchawy, tylny odszraniacz, przekaźnik ładowania akumulatora holowniczego |
| 94 | 30A** | Panel bezpieczników w przedziale pasażerskim RuiVstart |
| 95 | – | Nieużywany |
| 96 | – | Nieużywany |
| 97 | – | Nieużywany |
| 98 | – | Przekaźnik sprzęgła klimatyzacji |
| * Minibezpieczniki ** Bezpieczniki kasetowe |
2015
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2015)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| jeden | 30A | Przednie okno kierowcy jednym dotknięciem w górę iw dół |
| 2 | 15A | Nieużywany (zapasowy) |
| 3 | 30A | Wysoka i niska przednia szyba pasażera |
| 4 | 10 A | Lampy oświetlenia wnętrza (konsola podsufitowa, drugi rząd, ładunek), lampka schowka na rękawiczki, odblokowanie foteli drugiego i trzeciego rzędu, lampy przeciwsłoneczne |
| pięć | 20A | Wzmacniacz |
| 6 | 5A | Nieużywany (zapasowy) |
| 7 | 7,5A | Zasilanie logiki modułu gniazda pamięci |
| osiem | 10 A | Nieużywany (zapasowy) |
| dziewięć | 10 A | 4-calowy wyświetlacz radiowy, logika zasilania tylnej klapy, elektroniczny panel wykończeniowy, SYNC |
| dziesięć | 10 A | Przekaźnik zasilania / akcesoriów (wycieraczki, spryskiwacz tylnej szyby), czujnik deszczu |
| jedenaście | 10 A | Zestaw wskaźników, wyświetlacz Head-up |
| 12 | 15A | Oświetlenie wewnętrzne (konsola sufitowa, drugi rząd, ładunek), oświetlenie kałuży, kosz na śmieci konsoli LED, podświetlenie |
| 13 | 15A | Kierunkowskaz w prawo, kierunkowskaz/zatrzymanie holowania w prawo |
| czternaście | 15A | Światła skrętu w lewo, światła skrętu w lewo/holowania; |
| piętnaście | 15A | Światła cofania, światła hamowania, wysokie światło hamowania |
| szesnaście | 10 A | Światła mijania (po prawej) |
| 17 | 10 A | Światła mijania (lewe) |
| 18 | 10 A | Oświetlenie klawiatury, blokada dźwigni hamulca, wskaźnik działania przycisku Start, pasywny system antykradzieżowy, budzenie modułu sterującego układu napędowego, aktywacja zasilania tylnych siedzeń |
| dziewiętnaście | 20A | Elektryczny fotel z pamięcią |
| dwadzieścia | 20A | Zamki |
| 21 | 10 A | Inteligentny dostęp, klawiatura |
| 22 | 20A | Przekaźnik klaksonowy |
| 23 | 15A | Moduł sterujący kierownicy, inteligentny dostęp, przełącznik reflektorów |
| 24 | 15A | Złącze łącza danych, moduł sterujący kierownicy |
| 25 | 15A | Odblokowanie tylnej klapy |
| 26 | 5A | Moduł częstotliwości radiowej |
| 27 | 20A | Inteligentny moduł dostępu |
| 28 | 15A | Wyłącznik zapłonu, przycisk uruchamiania przełącznika |
| 29 | 20A | Radio, moduł globalnego systemu pozycjonowania |
| trzydzieści | 15A | Przednie światła postojowe |
| 31 | 5A | Sterownik hamulca holowniczego |
| 32 | 15A | Gniazdo zasilania 110 V AC, składane lusterka elektryczne, lusterka elektryczne, przednie szyby za jednym dotknięciem w górę i w dół, lampka blokady drzwi, lampka przełącznika pamięci |
| 33 | 10 A | Czujnik klasyfikacji pasażerów |
| 34 | 10 A | Monitor martwego pola, kamera cofania, system wykrywania cofania, moduł ostrzegania o opuszczeniu pasa ruchu, moduł podgrzewanych siedzeń w drugim rzędzie |
| 35 | 5A | Wyświetlacz przezierny, czujnik wilgotności klimatyzacji, system zarządzania terenem, przełącznik zjazdu, czujnik zapłonu przełącznika reflektorów |
| 36 | 10 A | Podgrzewana kierownica |
| 37 | 10 A | Moduł kontroli stresu |
| 38 | 10 A | Automatycznie przyciemniane lusterko wsteczne, dach księżycowy |
| 39 | 15A | Klapy świateł drogowych |
| 40 | 10 A | Tylne światła postojowe, światła tablicy rejestracyjnej, światła postojowe holowania |
| 41 | 7,5A | Anulowanie nadbiegu, holowanie / holowanie |
| 42 | 5A | Nieużywany (zapasowy) |
| 43 | 10 A | Nieużywany (zapasowy) |
| 44 | 10 A | Nieużywany (zapasowy) |
| 45 | 5A | Nieużywany (zapasowy) |
| 46 | 10 A | Moduł klimatyzacji |
| 47 | 15A | Światła przeciwmgielne, zasilanie lewych i prawych lusterek kierunkowskazów |
| 48 | Wyłącznik automatyczny 30A | Elektryczne szyby tylne, Elektryczne szyby po stronie pasażera, Przycisk w dół (tylko po stronie kierowcy), Przełącznik szyb po stronie kierowcy |
| 49 | Opóźniony przekaźnik pomocniczy | Moduł sterowania nadwozia |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w rozdzielnicy elektrycznej (2015)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| jeden | – | Nieużywany |
| 2 | – | Nieużywany |
| 3 | 30A** | Moduł sterujący hamulca przyczepy |
| 4 | 30A** | Wycieraczki szyby przedniej, spryskiwacz szyby przedniej |
| pięć | 50A** | Pompa układu przeciwblokującego |
| 6 | – | Nieużywany |
| 7 | 30A** | Elektryczna klapa tylna |
| osiem | 20A** | szyberdach |
| dziewięć | 20A** | Gniazdo zasilania nr 2 (konsola tylna) |
| dziesięć | – | Przekaźnik odblokowania tylnego siedzenia trzeciego rzędu |
| jedenaście | – | Przekaźnik odszraniania tylnej szyby |
| 12 | – | Przekaźnik ładowania akumulatora holowniczego |
| 13 | – | Przekaźnik rozrusznika |
| czternaście | – | # 2 Przekaźnik wysokiej prędkości wentylatora chłodzącego silnik |
| piętnaście | – | Przekaźnik pompy paliwa |
| szesnaście | – | Nieużywany |
| 17 | 40A** | Gniazdo zasilania 110 V AC |
| 18 | 40A** | Silnik dmuchawy przedniej |
| dziewiętnaście | 30A** | Rozrusznik |
| dwadzieścia | 20A** | Gniazdo nr 1, zapalniczka |
| 21 | 20A** | Gniazdo zasilania nr 3 (obszar ładowania) |
| 22 | 30A** | Moduł siedzenia trzeciego rzędu |
| 23 | 30A** | Fotel kierowcy z regulacją elektryczną, moduł pamięci |
| 24 | 30A** | Ładowanie akumulatora holowniczego |
| 25 | – | Nieużywany |
| 26 | 40A** | Odszraniacz tylnej szyby, podgrzewane lusterka |
| 27 | 20A** | Gniazdo zasilania (konsola) |
| 28 | 30A** | Klimatyzowane fotele |
| 29 | 40A** | Wentylator chłodzący silnik o dużej prędkości nr 1, wentylator chłodzący silnik nr 1 i bezpiecznik główny o niskiej prędkości nr 2 |
| trzydzieści | 40A** | Bezpiecznik szybkoobrotowy wentylatora chłodzącego silnik nr 2 |
| 31 | 25A** | Bezpiecznik wtórny niskiej prędkości wentylatora chłodzącego silnika nr 1 i nr 2 |
| 32 | – | Pomocniczy przekaźnik silnika dmuchawy |
| 33 | – | Wentylator chłodzący silnik nr 1 i nr 2 przekaźnik niskiej prędkości nr 2 |
| 34 | – | Przekaźnik silnika dmuchawy |
| 35 | Wentylator chłodzący silnik nr 1 przekaźnik wysokiej prędkości, wentylator chłodzący silnik nr 1 i nr 2 przekaźnik niskiej prędkości nr 1 | |
| 36 | – | Nieużywany |
| 37 | – | Holowanie prawego hamulca/przekaźnika kierunkowskazów |
| 38 | – | Przekaźnik holowania awaryjnego |
| 39 | 40A** | Pomocniczy silnik dmuchawy |
| 40 | – | Nieużywany |
| 41 | 30A** | Podgrzewane siedzenia w drugim rzędzie |
| 42 | 30A** | Siedzenie pasażera |
| 43 | 40A** | Zawory układu przeciwblokującego |
| 44 | – | Przekaźnik spryskiwacza tylnej szyby |
| 45 | 5A* | Czujnik deszczu |
| 46 | – | Nieużywany |
| 47 | – | Nieużywany |
| 48 | – | Nieużywany |
| 49 | – | Nieużywany |
| pięćdziesiąt | 15 A* | Podgrzewane lustra |
| 51 | – | Nieużywany |
| 52 | – | Nieużywany |
| 53 | – | Lewy przekaźnik zatrzymania holowania / kierunkowskaz |
| 54 | – | Nieużywany |
| 55 | – | Przekaźnik wycieraczek |
| 56 | 15 A* | Moduł kontroli transmisji |
| 57 | 20A* | Lewe reflektory wyładowcze o wysokiej intensywności |
| 58 | 10 A* | Czujnik alternatora |
| 59 | 10 A* | Włącznik/wyłącznik hamulca |
| 60 | 10 A* | Holowanie świateł cofania |
| 61 | 20A* | Odblokowanie siedzeń w drugim rzędzie |
| 62 | 10 A* | Sprzęgło klimatyzacji |
| 63 | 15 A* | Światła stopu/wskaźniki holowania |
| 64 | 15 A* | Tylne wycieraczki |
| 65 | 30A* | Pompa paliwowa |
| 66 | – | Przekaźnik modułu sterującego układu napędowego |
| 67 | 20A* | Moc pojazdu nr 2 (elementy układu napędowego związane z emisją) |
| 68 | 20A* | Moc pojazdu nr 4 (cewki zapłonowe) |
| 69 | 20A* | Moc pojazdu nr 1 (moduł sterowania układem napędowym) |
| 70 | 10 A* | Moc pojazdu nr 3 (cewka), moduł napędu na wszystkie koła, zmienne sterowanie sprężarką klimatyzacji |
| 71 | – | Nieużywany |
| 72 | – | Nieużywany |
| 73 | – | Nieużywany |
| 74 | – | Nieużywany |
| 75 | – | Nieużywany |
| 76 | – | Nieużywany |
| 77 | – | Przekaźnik światła postojowego przyczepy |
| 78 | 20A* | Proste reflektory wyładowcze o wysokiej intensywności |
| 79 | 5A* | Adaptacyjny tempomat |
| 80 | – | Nieużywany |
| 81 | – | Nieużywany |
| 82 | 15 A* | Podkładka tylna |
| 83 | – | Nieużywany |
| 84 | 20A* | Światła postojowe do holowania |
| 85 | – | Nieużywany |
| 86 | 7,5 A* | Moduł sterujący układu napędowego utrzymuje moc, przekaźnik modułu sterującego układu napędowego, elektrozawór odpowietrzający kanistra |
| 87 | 5A* | Cewka przekaźnika start/start |
| 88 | – | Przekaźnik uruchamiania/rozpoczęcia |
| 89 | 5A* | Cewka przekaźnika dmuchawy przedniej, elektroniczny moduł wspomagania kierownicy |
| 90 | 10 A* | Moduł sterujący układu napędowego, moduł sterujący skrzyni biegów, moduł sterujący silnika (silnik 2,0 l) |
| 91 | 10 A* | Adaptacyjny tempomat |
| 92 | 10 A* | Moduł przeciwblokujący układu hamulcowego, system EVAC i wypełnienie |
| 93 | 5A* | Tylny silnik dmuchawy, tylny odszraniacz, przekaźnik ładowania akumulatora holowniczego |
| 94 | 30A** | Panel bezpieczników w przedziale pasażerskim RuiVstart |
| 95 | – | Nieużywany |
| 96 | – | Nieużywany |
| 97 | – | Nieużywany |
| 98 | – | Przekaźnik sprzęgła klimatyzacji |
| * Minibezpieczniki ** Bezpieczniki kasetowe |
