Schemat bezpieczników i przekaźników dla Ford Explorer (2016-2019)

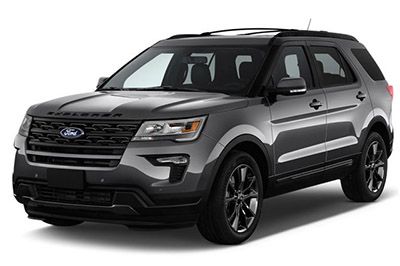

W tym artykule rozważymy Ford Explorer piątej generacji (U502) po faceliftingu, produkowany od 2016 do 2019. Tutaj znajdziesz schematy skrzynek bezpieczników Ford Explorer 2016, 2017, 2018 i 2019 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.

Contents

Układ bezpieczników Ford Explorer 2016-2019
Przedział pasażerski
Komora silnika
2016
2017
2018, 2019

Układ bezpieczników Ford Explorer 2016-2019

Bezpieczniki zapalniczki (gniazdo zasilania) to bezpieczniki nr 60 (pojemnik w przedniej konsoli), (62 (w desce rozdzielczej), nr 65 (2 rząd, bez ładowarki USB) i nr 67 (przestrzeń magazynowa). ładowanie) w skrzynce bezpieczników w komorze silnika .

Lokalizacja skrzynki bezpieczników

Przedział pasażerski

Panel bezpieczników znajduje się poniżej i po lewej stronie kierownicy obok pedału hamulca.

Komora silnika

Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika.

Schematy skrzynek bezpieczników

Reklamy reklamowe

2016

Przedział pasażerski

Przydział bezpieczników w przedziale pasażerskim (2016)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	10 A	Lampy na zamówienie. Program oszczędzający baterię.
2	7,5A	Przełącznik fotela z pamięcią (moc lędźwiowa).
3	20A	Przekaźnik odblokowania sterownika.
4	5A	Zamienny elektroniczny sterownik hamulca.
pięć	20A	Podgrzewany moduł tylnego siedzenia.
6	–	Nieużywany.
7	–	Nieużywany.
osiem	–	Nieużywany.
dziewięć	–	Nieużywany.
dziesięć	5A	Klawiatura bezkluczykowa Securicode ™. Tylna klapa bez użycia rąk.
jedenaście	5A	Tylny moduł klimatyzacji.
12	7,5A	Przedni moduł klimatyzacji.
13	7,5A	Klaster instrumentów. Inteligentne łącze danych. Moduł sterujący kolumny kierownicy.
czternaście	–	Nieużywany.
piętnaście	10 A	Inteligentne zasilanie złącza łącza danych. Wyświetlacz przezierny.
szesnaście	–	Nieużywany.
17	5A	Elektroniczny panel wykończeniowy.
18	5A	Włącznik uruchamiany przyciskiem. Stacyjka. Kluczowe hamowanie.
dziewiętnaście	7,5 A	Przełącznik sterowania skrzynią biegów (holowanie).
dwadzieścia	–	Nieużywany.
21	5A	Przełącznik zarządzania w terenie. Wyświetlacz przezierny. Czujnik wilgotności.
22	5A	Czujnik klasyfikacji pasażerów.
23	10 A	Opóźnione podawanie akcesoriów. Elektryczne szyby. Szyberdach. Przekaźnik lusterka składanego. Falownik prądu stałego. Oświetlenie przełącznika okna / szyberdachu.
24	20A	Przekaźnik centralnego zamka.
25	30A	Silnik inteligentnej szyby przedniej lewej. Moduł strefy drzwi.
26	30A	Silnik inteligentnej szyby przedniej prawej. Moduł strefy drzwi.
27	30A	Szyberdach.
28	20A	Wzmacniacz Sony -10 kanałów.
29	30A	Wzmacniacz Sony -14 kanałów.
trzydzieści	–	Nieużywany.
31	–	Nieużywany.
32	10 A	SYNCHRONIZACJA. Moduł GPS. Wyświetlacz. Odbiornik częstotliwości radiowych.
33	20A	Radio.
34	30A	Przekaźnik start/start.
35	5A	Moduł kontroli bezpieczeństwa.
36	15 lat	Moduł ostrzegania o opuszczeniu pasa ruchu. Automatyczne światła drogowe. Lustra CE. Podgrzewane tylne siedzenia.
37	20A	Podgrzewana kierownica.
38	30A	Silnik przedniej lewej szyby. Elektryczne silniki tylnej szyby.

Komora silnika

Reklamy reklamowe

Przydział bezpieczników w rozdzielnicy elektrycznej (2016)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	20A	Moc modułu sterującego zespołem napędowym.
2	20A	Emisje z silnika (MIL).
3	20A	Cewka przekaźnika sterującego sprzęgła klimatyzacji. VAC. Aktywne żaluzje siatkowe.
4	20A	Cewki zapłonowe.
pięć	–	Nieużywany.
6	–	Nieużywany.
7	–	Nieużywany.
osiem	–	Nieużywany.
dziewięć	–	Nieużywany.
dziesięć	15A	Podgrzewane lustra.
jedenaście	–	Przekaźnik elektronicznego wentylatora chłodzącego po prawej stronie 3.
12	40A	Ogrzewana tylna szyba.
13	–	Nieużywany.
czternaście	–	Przekaźnik modułu sterującego układem napędowym.
piętnaście	20A	Zasilanie przekaźnika klaksonu.
szesnaście	10 A	Zasilanie przekaźnika sprzęgła klimatyzacji.
17	–	Podgrzewana tylna szyba i przekaźnik podgrzewanych lusterek.
18	–	Tylny przekaźnik silnika dmuchawy.
dziewiętnaście	–	Nieużywany.
dwadzieścia	–	Przekaźnik wentylatora chłodzącego po lewej stronie.
21	–	Przekaźnik szeregowy / równoległy do wentylatorów chłodzących.
22	25A	Elektroniczny przekaźnik wentylatora 2.
23	–	Nieużywany.
24	–	Nieużywany.
25	–	Nieużywany.
26	30A	Zawory układu przeciwblokującego.
27	30A	Zasilanie przekaźnika ładowania akumulatora holowniczego.
28	–	Nieużywany.
29	–	Przekaźnik start/start.
trzydzieści	–	Nieużywany.
31	10 A	Elektryczne wspomaganie kierownicy.
32	10 A	Moduł układu przeciwblokującego.
33	10 A	Moduł sterowania zespołem napędowym (ISPR).
34	10 A	System informacji o martwym polu. Adaptacyjny tempomat. Kamera z widokiem z przodu. Tylna kamera.
35	–	Nieużywany.
36	–	Przekaźnik silnika dmuchawy.
37	–	Przekaźnik ładowania akumulatora holowniczego.
38	–	Przekaźnik sprzęgła sprężarki klimatyzacji.
39	–	Przekaźnik klaksonowy.
40	–	Nieużywany.
41	40A	Silnik dmuchawy tylnej.
42	–	Nieużywany.
43	40A	Silnik dmuchawy przedniej.
44	50A	Magistrala modułu jakości napięcia.
45	40A	Elektroniczny przekaźnik wentylatora 1.
46	30A	Sterownik hamulca holowniczego.
47	–	Nieużywany.
48	50A	Moduł sterujący nadwozia magistrali RP1.
49	–	Nieużywany.
pięćdziesiąt	50A	Moduł sterujący nadwozia magistrali RP2.
51	50A	Elektroniczny przekaźnik wentylatora 3.
52	60A	Pompa układu przeciwblokującego.
53	–	Nieużywany.
54	–	Nieużywany.
55	–	Nieużywany.
56	40A	Falownik.
57	–	Nieużywany.
58	–	Nieużywany.
59	–	Nieużywany.
60	20A	Gniazdo zasilania (taca konsoli przedniej).
61	–	Nieużywany.
62	20A	Gniazdo zasilania (tablica rozdzielcza).
63	30A	Pompa paliwowa.
64	–	Nieużywany.
65	20A	Gniazdo zasilania (2. rząd) (bez ładowarki USB).
66	–	Nieużywany.
67	20A	Gniazdo zasilania (obszar ładowania).
68	–	Nieużywany.
69	30A	Elektryczna klapa tylna.
70	20A	Światła hamowania oraz lewy i prawy kierunkowskaz holowniczy.
71	–	Nieużywany.
72	30A	Podgrzewane/chłodzone siedzenia.
73	30A	Moduł siedzenia kierowcy. Fotel kierowcy sterowany elektrycznie.
74	30A	Elektryczny fotel pasażera.
75	30A	Silnik wycieraczki przedniej.
76	–	Nieużywany.
77	–	Nieużywany.
78	30A	Przekaźnik modułu elektrycznego składanego siedzenia trzeciego rzędu.
79	30A	Przekaźnik rozrusznika.
80	–	Nieużywany.
81	10 A	Przekaźnik świateł cofania holowania.
82	–	Nieużywany.
83	10 A	Włącznik/wyłącznik hamulca.
84	–	Nieużywany.
85	5A	Ładowarka USB drugiego rzędu (jeśli dotyczy).
86	–	Nieużywany.
87	–	Nieużywany.
88	–	Nieużywany.
89	–	Nieużywany.
90	–	Nieużywany.
91	–	Nieużywany.
92	15 lat	Wielokonturowy przekaźnik modułu siedziska.
93	10 A	Kierunek alternatora.
94	15A	Przekaźnik spryskiwacza tylnej szyby.
95	15A	Przekaźnik tylnej wycieraczki.
96	10 A	Zasilanie cewki przekaźnika modułu sterującego zespołu napędowego.
97	5A	Czujnik deszczu.
98	20A	Silniki siedzeń w drugim rzędzie.
99	20A	Przekaźnik świateł postojowych holowania.

2017

Reklamy reklamowe

Przedział pasażerski

Przydział bezpieczników w przedziale pasażerskim (2017)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	10 A	Lampy na zamówienie. Program oszczędzający baterię.
2	7,5A	Przełącznik fotela z pamięcią (moc lędźwiowa).
3	20A	Przekaźnik odblokowania sterownika.
4	5A	Zamienny elektroniczny sterownik hamulca.
pięć	20A	Podgrzewany moduł tylnego siedzenia.
6	–	Nieużywany.
7	–	Nieużywany.
osiem	–	Nieużywany.
dziewięć	–	Nieużywany.
dziesięć	5A	Klawiatura bezkluczykowa Securicode ™. Tylna klapa bez użycia rąk.
jedenaście	5A	Tylny moduł klimatyzacji.
12	7,5A	Przedni moduł klimatyzacji.
13	7,5A	Klaster instrumentów. Inteligentne łącze danych. Moduł sterujący kolumny kierownicy.
czternaście	10 A	Rozszerzony moduł mocy.
piętnaście	10 A	Inteligentne zasilanie złącza łącza danych. Wyświetlacz przezierny.
szesnaście	–	Nieużywany.
17	5A	Elektroniczny panel wykończeniowy.
18	5A	Włącznik uruchamiany przyciskiem. Stacyjka. Kluczowe hamowanie.
dziewiętnaście	7,5 A	Przełącznik sterowania skrzynią biegów.
dwadzieścia	–	Nieużywany.
21	5A	Przełącznik zarządzania w terenie. Wyświetlacz przezierny. Czujnik wilgotności.
22	5A	Czujnik klasyfikacji pasażerów.
23	10 A	Opóźnione podawanie akcesoriów. Elektryczne szyby. Szyberdach. Przekaźnik lusterka składanego. Falownik prądu stałego. Oświetlenie przełącznika okna / szyberdachu.
24	20A	Przekaźnik centralnego zamka.
25	30A	Silnik inteligentnej szyby przedniej lewej. Moduł strefy drzwi.
26	30A	Silnik inteligentnej szyby przedniej prawej. Moduł strefy drzwi.
27	30A	Szyberdach.
28	20A	Wzmacniacz Sony -10 kanałów.
29	30A	Wzmacniacz Sony -14 kanałów.
trzydzieści	–	Nieużywany.
31	–	Nieużywany.
32	10 A	SYNCHRONIZACJA. Moduł GPS. Wyświetlacz. Odbiornik częstotliwości radiowych.
33	20A	Radio.
34	30A	Przekaźnik start/start.
35	5A	Moduł kontroli stresu. Rozszerzony moduł mocy.
36	15 lat	Moduł ostrzegania o opuszczeniu pasa ruchu. Automatyczne światła drogowe. Lustra CE. Podgrzewane tylne siedzenia.
37	20A	Podgrzewana kierownica.
38	30A	Silnik przedniej lewej szyby. Elektryczne silniki tylnej szyby.

Komora silnika

Reklamy reklamowe

Przydział bezpieczników w rozdzielnicy elektrycznej (2017)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	20A	Moc modułu sterującego zespołem napędowym.
2	20A	Emisje z silnika (MIL).
3	20A	Cewka przekaźnika sterującego sprzęgła klimatyzacji. VAC. Aktywne żaluzje siatkowe.
4	20A	Cewki zapłonowe.
pięć	–	Nieużywany.
6	–	Nieużywany.
7	–	Nieużywany.
osiem	–	Nieużywany.
dziewięć	–	Nieużywany.
dziesięć	15A	Podgrzewane lustra.
jedenaście	–	Przekaźnik elektronicznego wentylatora chłodzącego po prawej stronie 3.
12	40A	Ogrzewana tylna szyba.
13	–	Nieużywany.
czternaście	–	Przekaźnik modułu sterującego układem napędowym.
piętnaście	20A	Zasilanie przekaźnika klaksonu.
szesnaście	10 A	Zasilanie przekaźnika sprzęgła klimatyzacji.
17	–	Podgrzewana tylna szyba i przekaźnik podgrzewanych lusterek.
18	–	Tylny przekaźnik silnika dmuchawy.
dziewiętnaście	–	Nieużywany.
dwadzieścia	–	Przekaźnik wentylatora chłodzącego po lewej stronie.
21	–	Przekaźnik szeregowy / równoległy do wentylatorów chłodzących.
22	25A	Elektroniczny przekaźnik wentylatora 2.
23	–	Nieużywany.
24	–	Nieużywany.
25	–	Nieużywany.
26	30A	Zawory układu przeciwblokującego.
27	30A	Zasilanie przekaźnika ładowania akumulatora holowniczego.
28	–	Nieużywany.
29	–	Przekaźnik start/start.
trzydzieści	–	Nieużywany.
31	10 A	Elektryczne wspomaganie kierownicy.
32	10 A	Moduł układu przeciwblokującego.
33	10 A	Moduł sterowania zespołem napędowym (ISPR).
34	10 A	System informacji o martwym polu. Adaptacyjny tempomat. Kamera z widokiem z przodu. Tylna kamera.
35	–	Nieużywany.
36	–	Przekaźnik silnika dmuchawy.
37	–	Przekaźnik ładowania akumulatora holowniczego.
38	–	Przekaźnik sprzęgła sprężarki klimatyzacji.
39	–	Przekaźnik klaksonowy.
40	–	Nieużywany.
41	40A	Silnik dmuchawy tylnej.
42	–	Nieużywany.
43	40A	Silnik dmuchawy przedniej.
44	50A	Magistrala modułu jakości napięcia.
45	40A	Elektroniczny przekaźnik wentylatora 1.
46	30A	Sterownik hamulca holowniczego.
47	–	Nieużywany.
48	50A	Moduł sterujący nadwozia magistrali RP1.
49	–	Nieużywany.
pięćdziesiąt	50A	Moduł sterujący nadwozia magistrali RP2.
51	50A	Elektroniczny przekaźnik wentylatora 3.
52	60A	Pompa układu przeciwblokującego.
53	–	Nieużywany.
54	–	Nieużywany.
55	–	Nieużywany.
56	40A	Falownik.
57	–	Nieużywany.
58	–	Nieużywany.
59	–	Nieużywany.
60	20A	Gniazdo zasilania (taca konsoli przedniej).
61	–	Nieużywany.
62	20A	Gniazdo zasilania (tablica rozdzielcza).
63	30A	Pompa paliwowa.
64	–	Nieużywany.
65	20A	Gniazdo zasilania (2. rząd) (bez ładowarki USB).
66	–	Nieużywany.
67	20A	Gniazdo zasilania (obszar ładowania).
68	–	Nieużywany.
69	30A	Elektryczna klapa tylna.
70	15 lat	Światła hamowania oraz lewy i prawy kierunkowskaz holowniczy.
71	–	Nieużywany.
72	30A	Podgrzewane/chłodzone siedzenia.
73	30A	Moduł siedzenia kierowcy. Fotel kierowcy sterowany elektrycznie.
74	30A	Elektryczny fotel pasażera.
75	30A	Silnik wycieraczki przedniej.
76	–	Nieużywany.
77	–	Nieużywany.
78	30A	Przekaźnik modułu elektrycznego składanego siedzenia trzeciego rzędu.
79	30A	Przekaźnik rozrusznika.
80	–	Nieużywany.
81	10 A	Przekaźnik świateł cofania holowania.
82	–	Nieużywany.
83	10 A	Włącznik/wyłącznik hamulca.
84	–	Nieużywany.
85	5A	Ładowarka USB drugiego rzędu (jeśli dotyczy).
86	–	Nieużywany.
87	–	Nieużywany.
88	–	Nieużywany.
89	–	Nieużywany.
90	–	Nieużywany.
91	–	Nieużywany.
92	15 lat	Wielokonturowy przekaźnik modułu siedziska.
93	10 A	Kierunek alternatora.
94	15A	Przekaźnik spryskiwacza tylnej szyby.
95	15A	Przekaźnik tylnej wycieraczki.
96	10 A	Zasilanie cewki przekaźnika modułu sterującego zespołu napędowego.
97	5A	Czujnik deszczu.
98	20A	Silniki siedzeń w drugim rzędzie.
99	20A	Przekaźnik świateł postojowych holowania.

2018, 2019

Reklamy reklamowe

Przedział pasażerski

Przydział bezpieczników w przedziale pasażerskim (2018)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	10 A	2018: Lampy na zamówienie. Program oszczędzający baterię. 2019: nieużywany.
2	7,5A	Przełącznik fotela z pamięcią (moc lędźwiowa).
3	20A	Przekaźnik odblokowania sterownika.
4	5A	Zamienny elektroniczny sterownik hamulca.
pięć	20A	Podgrzewany moduł tylnego siedzenia.
6	–	Nieużywany.
7	–	Nieużywany.
osiem	–	Nieużywany.
dziewięć	–	Nieużywany.
dziesięć	5A	Wbudowany modem. Tylna klapa bez użycia rąk.
jedenaście	5A	Tylny moduł klimatyzacji. Klawiatura bezkluczykowa Securicode ™. Elektryczny moduł tylnej klapy.
12	7,5A	Przedni moduł klimatyzacji.
13	7,5A	Klaster instrumentów. Inteligentne łącze danych. Moduł sterujący kolumny kierownicy.
czternaście	10 A	Rozszerzony moduł mocy.
piętnaście	10 A	Inteligentne zasilanie złącza łącza danych. Wyświetlacz przezierny.
szesnaście	–	Nieużywany.
17	5A	Elektroniczny panel wykończeniowy.
18	5A	Włącznik uruchamiany przyciskiem. Stacyjka. Kluczowe hamowanie.
dziewiętnaście	7,5A	Przełącznik sterowania skrzynią biegów.
dwadzieścia	–	Nieużywany.
21	5A	Przełącznik zarządzania w terenie. Wyświetlacz przezierny. Czujnik wilgotności.
22	5A	Czujnik klasyfikacji pasażerów.
23	10 A	Opóźnione podawanie akcesoriów. Elektryczne szyby. Szyberdach. Przekaźnik lusterka składanego. Falownik prądu stałego. Oświetlenie przełącznika okna / szyberdachu.
24	20A	Przekaźnik centralnego zamka.
25	30A	Silnik inteligentnej szyby przedniej lewej. Moduł strefy drzwi.
26	30A	Silnik inteligentnej szyby przedniej prawej. Moduł strefy drzwi.
27	30A	Szyberdach.
28	20A	Wzmacniacz Sony -10 kanałów.
29	30A	Wzmacniacz Sony -14 kanałów.
trzydzieści	–	Nieużywany.
31	–	Nieużywany.
32	10 A	Moduł SYNC. Moduł GPS. Wyświetlacz. Odbiornik częstotliwości radiowych.
33	20A	Radio.
34	30A	Przekaźnik rozrusznika.
35	5A	Moduł kontroli stresu. Rozszerzony moduł mocy.
36	15 lat	Moduł ostrzegania o opuszczeniu pasa ruchu. Automatyczne światła drogowe. Lustra CE. Podgrzewane tylne siedzenia.
37	20A	Podgrzewana kierownica.
38	30A	Silnik przedniej lewej szyby. Elektryczne silniki tylnej szyby.

Komora silnika

Reklamy reklamowe

Przydział bezpieczników w rozdzielnicy elektrycznej (2018, 2019)

Nie.	Natężenie w amperach	Chroniony komponent
jeden	20A	Moc modułu sterującego zespołem napędowym.
2	20A	Emisje z silnika (MIL).
3	20A	Cewka przekaźnika sterującego sprzęgła klimatyzacji. Zmienna sprężarka klimatyzacji. Aktywne żaluzje siatkowe.
4	20A	Cewki zapłonowe.
pięć	–	Nieużywany.
6	–	Nieużywany.
7	–	Nieużywany.
osiem	–	Nieużywany.
dziewięć	–	Nieużywany.
dziesięć	15A	Podgrzewane lustra.
jedenaście	–	2018: Prawy elektroniczny przekaźnik wentylatora chłodzącego 3.2019: Nieużywany
12	40A	Ogrzewana tylna szyba.
13	–	Nieużywany.
czternaście	–	Przekaźnik modułu sterującego układem napędowym.
piętnaście	20A	Zasilanie przekaźnika klaksonu.
szesnaście	10 A	Zasilanie przekaźnika sprzęgła klimatyzacji.
17	–	Podgrzewana tylna szyba i przekaźnik podgrzewanych lusterek.
18	–	Tylny przekaźnik silnika dmuchawy.
dziewiętnaście	–	Nieużywany.
dwadzieścia	–	Przekaźnik wentylatora chłodzącego po lewej stronie.
21	–	Przekaźnik szeregowy / równoległy do wentylatorów chłodzących.
22	25 lat	Elektroniczny przekaźnik wentylatora 2.
23	–	Nieużywany.
24	–	2018: Nieużywane. 2019: Elektroniczny przekaźnik wentylatora chłodzącego po prawej stronie 3
25	–	Nieużywany.
26	30A	Zawory układu przeciwblokującego.
27	30A	Zasilanie przekaźnika ładowania akumulatora holowniczego.
28	–	Nieużywany.
29	–	Przekaźnik rozrusznika.
trzydzieści	–	Nieużywany.
31	10 A	Elektryczne wspomaganie kierownicy.
32	10 A	Moduł układu przeciwblokującego.
33	10 A	Moduł sterujący układu napędowego (pozycja wyłącznika zapłonu — włączony).
34	10 A	System informacji o martwym polu. Adaptacyjny tempomat. Kamera z widokiem z przodu. Tylna kamera.
35	–	Nieużywany.
36	–	Przekaźnik silnika dmuchawy.
37	–	Przekaźnik ładowania akumulatora holowniczego.
38	–	Przekaźnik sprzęgła sprężarki klimatyzacji.
39	–	Przekaźnik klaksonowy.
40	–	Nieużywany.
41	40A	Silnik dmuchawy tylnej.
42	–	Nieużywany.
43	40A	Silnik dmuchawy przedniej.
44	50A	Magistrala modułu jakości napięcia.
45	40A	Elektroniczny przekaźnik wentylatora 1.
46	30A	Sterownik hamulca holowniczego.
47	–	Nieużywany.
48	50A	Moduł sterujący nadwozia magistrali RP1.
49	–	Nieużywany.
pięćdziesiąt	50A	Moduł sterujący nadwozia magistrali RP2.
51	50A	Elektroniczny przekaźnik wentylatora 3.
52	60A	Pompa układu przeciwblokującego.
53	–	Nieużywany.
54	–	Nieużywany.
55	–	Nieużywany.
56	40A	Falownik.
57	–	Nieużywany.
58	–	Nieużywany.
59	–	Nieużywany.
60	20A	Gniazdo zasilania (taca konsoli przedniej).
61	–	Nieużywany.
62	20A	Gniazdo zasilania (tablica rozdzielcza).
63	30A	Pompa paliwowa.
64	–	Nieużywany.
65	20A	Gniazdo zasilania (2. rząd) (bez ładowarki USB).
66	–	Nieużywany.
67	20A	Gniazdo zasilania (obszar ładowania).
68	–	Nieużywany.
69	30A	Elektryczna klapa tylna.
70	15 lat	Światła hamowania oraz lewy i prawy kierunkowskaz holowniczy.
71	–	Nieużywany.
72	30A	Podgrzewane/chłodzone siedzenia.
73	30A	Moduł siedzenia kierowcy. Fotel kierowcy sterowany elektrycznie.
74	30A	Elektryczny fotel pasażera.
75	30A	Silnik wycieraczki przedniej.
76	–	Nieużywany.
77	–	Nieużywany.
78	30A	Przekaźnik modułu elektrycznego składanego siedzenia trzeciego rzędu.
79	30A	Przekaźnik rozrusznika.
80	–	Nieużywany.
81	10 A	Przekaźnik świateł cofania holowania.
82	20A	2018: Nieużywane. 2019: Blokowanie kolumny kierownicy (jeśli jest na wyposażeniu).
83	10 A	Włącznik/wyłącznik hamulca.
84	–	Nieużywany.
85	5A	Ładowarka USB drugiego rzędu (jeśli dotyczy).
86	–	Nieużywany.
87	–	Nieużywany.
88	–	Nieużywany.
89	–	Nieużywany.
90	–	Nieużywany.
91	–	Nieużywany.
92	15A	Wielokonturowy przekaźnik modułu siedziska.
93	10 A	Kierunek alternatora.
94	15A	Przekaźnik spryskiwacza tylnej szyby.
95	15A	Przekaźnik tylnej wycieraczki.
96	10 A	Zasilanie cewki przekaźnika modułu sterującego zespołu napędowego.
97	5A	Czujnik deszczu.
98	20A	Silniki siedzeń w drugim rzędzie.
99	20A	Przekaźnik świateł postojowych holowania.
