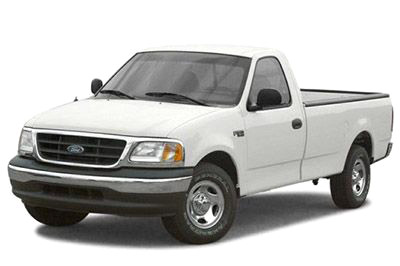

W tym artykule rozważymy dziesiątą generację Forda F-150, produkowanego od 1997 do 2003 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Forda F-150 1997, 1998, 1999, 2000, 2001, 2002 i 2003 , pobierz informacje o lokalizacji paneli bezpieczników w samochodzie oraz przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźnika.
Contents
Układ bezpieczników Ford F150 1997-2003
Bezpiecznik zapalniczki (gniazdo zasilania) Forda F-150 to bezpiecznik nr 3 (zapalniczka) w skrzynce bezpieczników w desce rozdzielczej i bezpiecznik nr 10 (gniazdo zasilania pomocniczego) w skrzynce bezpieczników w komorze silnika (1997-1998). Od 1999 r. – bezpiecznik nr 3 (zapalniczka) w skrzynce bezpieczników na desce rozdzielczej oraz bezpieczniki nr 1 (punkt zasilania), nr 12 (pomocniczy punkt zasilania z tyłu) w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Panel bezpieczników znajduje się pod i po lewej stronie kierownicy przy pedale hamulca za pokrywą.
Komora silnika
Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika (po lewej stronie).
1997-1998
Bezpieczniki baterii głównej (megabezpieczniki)
Bezpieczniki głównego akumulatora znajdują się pod pokrywą BEZPIECZNIKA AKUMULATORA PODSTAWOWEGO obok przekaźnika rozrusznika.
Mini panel bezpieczników silnika
Panel minibezpieczników znajduje się za skrzynką rozdzielczą.
1999-2003
Schematy skrzynek bezpieczników
Reklamy reklamowe
1997
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (1997)
| Pozycja | Ampery | Opis |
|---|---|---|
| jeden | piętnaście | Stop/włącz kierunkowskaz i kierunkowskazy |
| 2 | pięć | Klaster instrumentów |
| 3 | 25 | Zapalniczka |
| 4 | pięć | Elektryczne lusterka, autolampa, pilot zdalnego sterowania z zabezpieczeniem przeciwkradzieżowym/bezkluczykowym, przekaźnik reflektorów i przekaźnik świateł postojowych |
| pięć | piętnaście | Sterowanie biegami, światła do jazdy dziennej, drzwi mieszania klimatyzacji, światła cofania, cewka sprzęgła klimatyzacji |
| 6 | pięć | Blokada zmiany biegów hamulca, ogólny moduł elektroniczny (GEM) / centralny moduł czasowy (CTM) i moduł zawieszenia pneumatycznego |
| 7 | – | Nieużywany |
| osiem | pięć | Radio, zabezpieczenie przed kradzieżą / zdalne odblokowanie, moduł GEM / moduł CTM |
| dziewięć | – | Nieużywany |
| dziesięć | – | Nieużywany |
| jedenaście | trzydzieści | System wycieraczek |
| 12 | pięć | Złącze diagnostyczne pokładowego łącza danych (OBD II) |
| 13 | piętnaście | Włącznik/wyłącznik hamulca, tylny moduł przeciwblokujący hamulca i przełącznik ciśnienia hamulca |
| czternaście | piętnaście | Oświetlenie wnętrza i dodatkowy przekaźnik czasowy |
| piętnaście | pięć | Moduł GEM/moduł CTM |
| szesnaście | dwadzieścia | Czerwone światła |
| 17 | – | Nieużywany |
| 18 | pięć | Oświetlenie instrumentów |
| dziewiętnaście | dziesięć | Monitor diagnostyczny poduszek powietrznych, zestaw wskaźników |
| dwadzieścia | pięć | Moduł GEM / moduł CTM i moduł sterowania układem napędowym (PCM) |
| 21 | piętnaście | Przekaźnik rozrusznika |
| 22 | dziesięć | Monitor diagnostyczny poduszki powietrznej i wyłącznik poduszki powietrznej pasażera |
| 23 | dziesięć | Przekaźnik sprzęgła 4WD, elektroniczny kierunkowskaz, elektrozawory podciśnieniowe 4WD / 2WD i przekaźnik ładowania akumulatora holowniczego |
| 24 | dziesięć | Przekaźnik przedmuchu I/P |
| 25 | pięć | Moduł i przekaźnik 4WABS |
| 26 | dziesięć | Prawa mijania i moduł DRL |
| 27 | pięć | Przekaźnik światła przeciwmgielnego |
| 28 | dziesięć | Lewe światło mijania |
| 29 | pięć | Automatyczne światło, zestaw wskaźników, lampka kontrolna skrzyni biegów i przełącznik |
| trzydzieści | trzydzieści | Cewki zapłonowe i przekaźniki PCM |
| 31 | – | Nieużywany |
| jeden | Przekaźnik oświetlenia wnętrza | |
| 2 | Przekaźnik oszczędzania baterii | |
| 3 | Nieużywany | |
| 4 | Sztafeta lądowania | |
| pięć | Akcesoria przekaźnik czasowy |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w rozdzielnicy elektrycznej (1997)
| Pozycja | Ampery | Opis |
|---|---|---|
| jeden | dwadzieścia | Światła cofania i tylne światła holownicze |
| 2 | dziesięć | Monitor diagnostyczny poduszek powietrznych |
| 3 | piętnaście | Zamki elektryczne |
| 4 | piętnaście | Zawieszenie pneumatyczne |
| pięć | dwadzieścia | trąbić |
| 6 | piętnaście | System nagłośnieniowy |
| 7 | piętnaście | Światła postojowe i tylne światła |
| osiem | trzydzieści | Reflektory |
| dziewięć | piętnaście | Światła do jazdy dziennej i światła przeciwmgielne |
| dziesięć | 25 | Pomocnicze gniazdo zasilania |
| jedenaście | – | Nieużywany |
| 12 | – | Nieużywany |
| 13 | – | Nieużywany |
| czternaście | 60/20 | 4WABS / tylny hamulec przeciwblokujący |
| piętnaście | pięćdziesiąt | Sprężarka zawieszenia pneumatycznego |
| szesnaście | 40 | Ładowanie akumulatora holowniczego i świateł hamowania/kierunkowskazów |
| 17 | trzydzieści | 4WD skrzynia rozdzielcza zmienić silnik i sprzęgło |
| 18 | trzydzieści | Fotel kierowcy z regulacją elektryczną |
| dziewiętnaście | dwadzieścia | Pompa paliwowa |
| dwadzieścia | pięćdziesiąt | Zasilanie wyłącznika zapłonu na desce rozdzielczej bezpieczników |
| 21 | pięćdziesiąt | Zasilanie wyłącznika zapłonu na desce rozdzielczej bezpieczników |
| 22 | pięćdziesiąt | Panel bezpieczników I/P Zasilanie bateryjne |
| 23 | 40 | Wentylator I/P |
| 24 | trzydzieści | Moc PCM |
| 25 | trzydzieści | Okna elektryczne |
| 26 | – | Nieużywany |
| 27 | – | Nieużywany |
| 28 | trzydzieści | Elektroniczny hamulec holowniczy |
| 29 | – | Nieużywany |
| jeden | Tylna dioda ABS | |
| 2 | Dioda PCM | |
| jeden | Wycieraczki o wysokiej / niskiej prędkości | |
| 2 | Wycieraczka włączona/przekaźnik parkowania | |
| 3 | Przekaźnik pompy spryskiwacza | |
| 4 | Przekaźnik pompy paliwa | |
| pięć | Przekaźnik klaksonowy | |
| 6 | Przekaźnik mocy PCM |
Bezpieczniki baterii głównej (megabezpieczniki)
| Strona | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 175 | Megabezpiecznik skrzynki zasilającej |
| 2 | 175 | Mega bezpiecznik alternatora |
| 3 | dwadzieścia | Bezpiecznik polowy mini alternatora |
Mini panel bezpieczników silnika
| Strona | Natężenie w amperach | Opis |
|---|---|---|
| jeden | pięć | Moduł sterujący układu napędowego (PCM) |
| 2 | dwadzieścia | Światła stopu/wskaźniki holowania |
| 3 | – | Nieużywany |
| 4 | – | Nieużywany |
| pięć | – | Nieużywany |
| 6 | – | Nieużywany |
1998
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (1998)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 15A | Migający przekaźnik |
| 2 | 5A | Klaster instrumentów |
| 3 | 25A | Zapalniczka |
| 4 | 5A | Przekaźnik świateł postojowych, przekaźnik reflektorów, moduł oświetlenia automatycznego, zdalny moduł osobowości przeciwkradzieżowej (RAP), przełącznik lusterka zasilania; |
| pięć | 15A | Cyfrowy czujnik zasięgu (DTR) (A/T), włącznik świateł cofania (M/T), moduł świateł do jazdy dziennej (DRL), zespół serwo/wzmacniacz regulacji prędkości, zespół sterowania grzałką – A/C, siłownik drzwi mieszających |
| 6 | 5A | Siłownik blokady biegów, ogólny moduł elektroniczny (GEM), moduł tylnego zawieszenia pneumatycznego (RAS) |
| 7 | – | Nieużywany |
| osiem | 5A | Radio, wyłącznik główny, zdalny moduł osobowości antykradzieżowej (RAP) |
| dziewięć | – | Nieużywany |
| dziesięć | – | Nieużywany |
| jedenaście | 30A | Przekaźnik pompy spryskiwacza, przekaźnik pracy / parkowania wycieraczek, przekaźnik wysokiego / niskiego poziomu wycieraczek, silnik wycieraczki |
| 12 | 5A | Złącze łącza danych (DLC) |
| 13 | 15A | Moduł tylnego układu przeciwblokującego (RABS), włącznik / wyłącznik hamulca (BOO), przełącznik ciśnienia hamulca |
| czternaście | 15A | Przekaźnik oszczędzania baterii, przekaźnik lampy wewnętrznej |
| piętnaście | 5A | Ogólny moduł elektroniczny (GEM) |
| szesnaście | 20A | Zestaw wskaźników (bez DRL), moduł świateł do jazdy dziennej (DRL), światła drogowe (zasilanie przez przełącznik wielofunkcyjny) |
| 17 | – | Nieużywany |
| 18 | 5A | Przekaźnik świateł postojowych, elektroniczny sterownik hamulca przyczepy, główny włącznik światła, przekaźnik holowania przyczepy, przednie światła postojowe / kierunkowskazy, światła rejestracyjne, światła stopu / postoju / skrętu, tylne światła pozycyjne / strona (zasilanie dostarczane przez główny włącznik światła) |
| dziewiętnaście | 10 A | Klaster instrumentów, monitor diagnostyczny poduszek powietrznych |
| dwadzieścia | 5A | Moduł sterowania układem napędowym (PCM), ogólny moduł elektroniczny (GEM) / centralny moduł czasowy (CTM) |
| 21 | 15A | Przełącznik położenia pedału sprzęgła (CPP) (NO RAP), przekaźnik przerwania rozrusznika (W / RAP) |
| 22 | 10 A | Monitor diagnostyczny poduszek powietrznych, moduł pasywnej dezaktywacji (PAD) |
| 23 | 10 A | Przekaźnik ładowania akumulatora holowniczego, elektromagnes piasty 4X4, elektromagnes piasty 4X2, przekaźnik migacza, przekaźnik zmiany biegów w locie |
| 24 | 10 A | Przekaźnik dmuchawy |
| 25 | 5A | Moduł 4-kołowego układu przeciwblokującego (4WABS), przekaźnik 4WABS |
| 26 | 10 A | Moduł świateł do jazdy dziennej (DRL), prawy reflektor |
| 27 | 5A | Wyłącznik główny, przekaźnik świateł przeciwmgielnych |
| 28 | 10 A | Lewy reflektor |
| 29 | 5A | Moduł automatycznego oświetlenia, zestaw wskaźników, przełącznik sterowania skrzynią biegów (TCS), zespół rezystora ostrzegawczego hamulca / diody (W / RABS) |
| trzydzieści | 30A | Kondensator szumów radiowych, cewka zapłonowa, dioda mocy PCM |
| 31 | – | Nieużywany |
| Przekaźnik 1 | – | Przekaźnik lampy wewnętrznej |
| Przekaźnik 2 | – | Przekaźnik oszczędzania baterii |
| Nieużywany | – | Nieużywany |
| Przekaźnik 4 | – | Zwolnij jedno dotknięcie |
| Przekaźnik 5 | – | Przekaźnik opóźnienia ACC |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce elektrycznej (1998)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| 4 | 15 A* | Tylne zawieszenie pneumatyczne (RAS) |
| pięć | 20A* | Przekaźnik klaksonowy |
| 6 | 15 A* | Radio, wysokiej klasy wzmacniacz dźwięku, zmieniarka CD |
| 7 | 15 A* | Główny włącznik światła, przekaźnik świateł postojowych |
| osiem | 30A* | Wyłącznik główny, przekaźnik reflektorów, przełącznik wielofunkcyjny |
| dziewięć | 15 A* | Moduł świateł do jazdy dziennej (DRL), przekaźnik świateł przeciwmgielnych |
| dziesięć | 25A* | Pomocnicze gniazdo zasilania |
| jedenaście | – | Nieużywany |
| 12 | – | Nieużywany |
| 13 | – | Nieużywany |
| czternaście | 60A**/20A** | Moduł przeciwblokujący na 4 koła (4WABS) / wyłącznik zapłonu (tylko z RABS) |
| piętnaście | 50A** | Sprężarka tylnego zawieszenia pneumatycznego |
| szesnaście | 40A** | Przekaźnik ładowania akumulatora holowniczego, moduł bezpieczników silnika (bezpiecznik 2) |
| 17 | 30A** | Przekaźnik zmiany w locie, przekaźnik zmiany skrzynki rozdzielczej |
| 18 | 30A** | Przełącznik sterowania fotelem elektrycznym |
| dziewiętnaście | 20A** | Przekaźnik pompy paliwa |
| jeden | 20A * | Holowanie przekaźnika świateł drogowych, holowanie przekaźnika świateł cofania |
| 2 | 10 A* | Monitor diagnostyczny poduszek powietrznych |
| 3 | 15 A* | Przekaźnik pełnego odblokowania, przekaźnik pełnej blokady, przekaźnik odblokowania kierowcy, lewy przełącznik blokady drzwi zasilania, prawy przełącznik blokady drzwi zasilania |
| dwadzieścia | 50A** | Stacyjka |
| 21 | 50A** | Stacyjka |
| 22 | 50A** | Zasilanie bateryjne z przekaźnika skrzynki przyłączeniowej / panelu bezpieczników |
| 23 | 40A** | Przekaźnik dmuchawy |
| 24 | 30A** | Przekaźnik mocy PCM, moduł bezpieczników silnika (bezpiecznik 1) |
| 25 | 30A** | Bezpiecznik skrzynki przyłączeniowej / panel przekaźników, przekaźnik opóźniający ACC |
| 26 | – | Nieużywany |
| 27 | – | Nieużywany |
| 28 | 30A** | Elektroniczny sterownik hamulca przyczepy |
| 29 | – | Nieużywany |
| * Mini bezpieczniki ** Maxi bezpieczniki |
1999
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (1999)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 15A | audio |
| 2 | 5A | Moduł sterowania układem napędowym (PCM), klaster |
| 3 | 20A | Zapalniczka, złącze skanera OBD-II |
| 4 | 15A | Automatyczny moduł oświetleniowy, moduł zdalnego wejścia, lustra |
| pięć | 15A | Przekaźnik sprzęgła AC, moduł regulacji prędkości, światło cofania, przełącznik trybu klimatyzacji, przekaźnik światła do jazdy dziennej; |
| 6 | 5A | Grupa, elektromagnes blokady zmiany hamulca, moduł tylnego zawieszenia pneumatycznego, moduł GEM |
| 7 | – | Nieużywany |
| osiem | 5A | Radio, zdalny moduł wejściowy, moduł GEM |
| dziewięć | – | Nieużywany |
| dziesięć | – | Nieużywany |
| jedenaście | 30A | Przekaźnik pompy spryskiwacza przedniego, przekaźnik pracy / parkowania wycieraczek, przekaźnik wysokiego / niskiego poziomu wycieraczek, silnik wycieraczki |
| 12 | – | Nieużywany |
| 13 | 20A | Włącznik świateł hamowania (lampy), kierunkowskaz / kierunkowskaz, moduł regulacji prędkości |
| czternaście | 15A | Przekaźnik oszczędzania baterii, przekaźnik oświetlenia wnętrza, dodatkowy przekaźnik czasowy (elektryczne szyby) |
| piętnaście | 5A | Włącznik świateł hamowania (regulacja prędkości, blokada dźwigni hamulca, wejścia modułu ABS, PCM), moduł GEM, złącze testowe RABS |
| szesnaście | 20A | Reflektory (światła drogowe), grupa (wskaźnik świateł drogowych) |
| 17 | – | Nieużywany |
| 18 | 5A | Oświetlenie przyrządów (ściemniacz zasilania) |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | 5A | Audio, moduł GEM, moduł sterowania układem napędowym (PCM), |
| 21 | 15A | Przekaźnik rozrusznika, przełącznik sprzęgła, bezpiecznik 20 |
| 22 | 10 A | Moduł poduszki powietrznej, moduł dezaktywacji poduszki powietrznej pasażera |
| 23 | 10 A | Przekaźnik ładowania akumulatora holowniczego, kierunkowskazy / światła awaryjne, elektrozawory 4×4, przekaźniki 4×4 |
| 24 | 10 A | Przełącznik trybu klimatyzacji (przekaźnik dmuchawy) |
| 25 | 5A | Moduł układu przeciwblokującego na 4 koła (4WABS) |
| 26 | 10 A | Światła mijania po prawej stronie |
| 27 | 5A | Przekaźnik światła przeciwmgielnego i wskaźnik światła przeciwmgielnego |
| 28 | 10 A | Lewe światło mijania |
| 29 | 5A | Automatyczny moduł lampy, przełącznik sterowania nadbiegiem skrzyni biegów |
| trzydzieści | 30A | Pasywny nadajnik-odbiornik przeciwkradzieżowy, klaster, cewki zapłonowe, przekaźnik modułu sterującego układu napędowego; |
| 31 | – | Nieużywany |
| Przekaźnik 1 | – | Przekaźnik lampy wewnętrznej |
| Przekaźnik 2 | – | Przekaźnik oszczędzania baterii |
| Przekaźnik 4 | – | Przekaźnik okna dotykowego |
| Przekaźnik 5 | – | Przekaźnik opóźnienia ACC |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce elektrycznej (1999)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 25A * | Punkt mocy |
| 2 | 30A* | Moduł sterujący układu napędowego |
| 3 | 30A* | Latarnie morskie / Autolampy |
| 4 | 15 A* | Zawieszenie pneumatyczne |
| pięć | 20A* | Holowanie świateł cofania/postojowych |
| 6 | 15 A* | Światła postojowe/światła automatyczne |
| 7 | 20A* | trąbić |
| osiem | 15 A* | Elektryczne zamki do drzwi |
| dziewięć | 15 A* | Światła do jazdy dziennej (DRL), Światła przeciwmgielne |
| dziesięć | 20A* | Pompa paliwowa |
| jedenaście | 20A* | Pole alternatora |
| 12 | – | Nieużywany |
| 13 | – | Nieużywany |
| czternaście | – | Nieużywany |
| piętnaście | – | Nieużywany |
| szesnaście | – | Nieużywany |
| 17 | – | Nieużywany |
| 18 | 15 A* | Moduł sterujący układu napędowego, wtryskiwacze paliwa, pompa paliwa, czujnik masowego przepływu powietrza |
| dziewiętnaście | 10 A* | Przystanek holowniczy i światło skrętu w prawo |
| dwadzieścia | 10 A* | Zatrzymanie holowania i lewy kierunkowskaz |
| 21 | – | Nieużywany |
| 22 | – | Nieużywany |
| 23 | 15 A* | Moduł sterujący układu napędowego, czujnik HEGO, odpowietrznik kasety |
| 24 | 15 A* | Moduł sterujący układu napędowego, automatyczna skrzynia biegów, czujnik CMS |
| 101 | 30A** | Ładowanie akumulatora holowniczego |
| 102 | 50/20A** | Moduł przeciwblokujący na cztery koła / moduł przeciwblokujący na tylne koła |
| 103 | 50A* | Zasilany bateryjnie blok zacisków |
| 104 | 30A** | Silnik i sprzęgło zmiany biegów 4×4 |
| 105 | 40A** | Klimatyzowany wentylator przedni |
| 106 | – | Nieużywany |
| 107 | – | Nieużywany |
| 108 | 30A** | Elektryczny hamulec holowniczy |
| 109 | 50A** | Sprężarka zawieszenia pneumatycznego |
| 110 | 30A** | Okna elektryczne |
| 111 | 50A** | Zasilanie bateryjne wyłącznika zapłonu (obwody rozruchowe i robocze) |
| 112 | 30A** | Elektryczny fotel kierowcy |
| 113 | 50A** | Zasilanie bateryjne wyłącznika zapłonu (obwody robocze i akcesoria) |
| 114 | – | Nieużywany |
| 115 | – | Nieużywany |
| 116 | – | Nieużywany |
| 117 | – | Nieużywany |
| 118 | – | Nieużywany |
| 201 | – | Przekaźnik światła postoju holowniczego |
| 202 | – | Przednia wycieraczka bieg/przekaźnik parkowania |
| 203 | – | Przekaźnik lampy awaryjnej holowania |
| 204 | – | Przekaźnik sprzęgła klimatyzacji |
| 205 | – | Przekaźnik klaksonowy |
| 206 | – | Przekaźnik światła przeciwmgielnego |
| 207 | – | Przekaźnik pompy spryskiwacza przedniej szyby |
| 208 | – | Nieużywany |
| 209 | – | Przekaźnik Hi/Lo wycieraczki przedniej |
| 301 | – | Przekaźnik pompy paliwa |
| 302 | – | Przekaźnik ładowania akumulatora holowniczego |
| 303 | – | Przekaźnik tylnego zawieszenia pneumatycznego |
| 304 | – | Przekaźnik modułu sterującego układu napędowego |
| 401 | – | Nieużywany |
| 501 | – | Dioda modułu sterującego układem napędowym |
| 502 | – | Dioda sprzęgła klimatyzacji |
| 503 | – | Nieużywany |
| 601 | – | Nieużywany |
| 602 | – | Nieużywany |
| * Mini bezpieczniki ** Maxi bezpieczniki |
2000
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2000)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 15A | audio |
| 2 | 5A | Moduł sterowania układem napędowym (PCM), klaster |
| 3 | 20A | Zapalniczka, złącze skanera OBD-II |
| 4 | 5A | Moduł zdalnego wejścia, lustra |
| pięć | 15A | Moduł kontroli prędkości, światło cofania, przełącznik trybu klimatyzacji, przekaźnik światła do jazdy dziennej |
| 6 | 5A | Klaster, elektromagnes blokady zmiany biegów hamulca, moduł GEM |
| 7 | – | Nieużywany |
| osiem | 5A | Radio, zdalny moduł wejściowy, moduł GEM |
| dziewięć | – | Nieużywany |
| dziesięć | – | Nieużywany |
| jedenaście | 30A | Przekaźnik pompy spryskiwacza przedniego, przekaźnik pracy / parkowania wycieraczek, przekaźnik wysokiego / niskiego poziomu wycieraczek, silnik wycieraczki |
| 12 | – | Nieużywany |
| 13 | 20A | Włącznik świateł hamowania (lampy), kierunkowskaz / kierunkowskaz, moduł regulacji prędkości |
| czternaście | 15A | Przekaźnik oszczędzania baterii, przekaźnik oświetlenia wnętrza, przekaźnik opóźnienia akcesoriów (elektryczne szyby) |
| piętnaście | 5A | Włącznik świateł hamowania (regulacja prędkości, blokada dźwigni hamulca, wejścia modułu ABS, PCM), moduł GEM, złącze testowe RABS |
| szesnaście | 20A | Reflektory (światła drogowe), grupa (wskaźnik świateł drogowych) |
| 17 | – | Nieużywany |
| 18 | 5A | Oświetlenie przyrządów (ściemniacz zasilania) |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | 5A | Moduł audio, GEM (lub CTM), moduł sterowania układem napędowym (PCM), |
| 21 | 15A | Przekaźnik rozrusznika, przełącznik sprzęgła, bezpiecznik 20 |
| 22 | 10 A | Moduł poduszki powietrznej, moduł dezaktywacji poduszki powietrznej pasażera, przełącznik trybu klimatyzacji (przekaźnik dmuchawy) |
| 23 | 10 A | Przekaźnik ładowania akumulatora holowniczego, kierunkowskazy / kierunkowskazy, elektrozawory 4×4, przekaźnik 4×4, konsola podwieszana, moduł układu przeciwblokującego na 4 koła (4WABS) |
| 24 | – | Nieużywany |
| 25 | – | Nieużywany |
| 26 | 10 A | Światła mijania po prawej stronie |
| 27 | 5A | Przekaźnik światła przeciwmgielnego i wskaźnik światła przeciwmgielnego |
| 28 | 10 A | Lewe światło mijania |
| 29 | 5A | Automatyczny moduł lampy, przełącznik sterowania nadbiegiem skrzyni biegów |
| trzydzieści | 30A | Pasywny nadajnik-odbiornik przeciwkradzieżowy, klaster, cewki zapłonowe, przekaźnik modułu sterującego układu napędowego; |
| 31 | – | Nieużywany |
| Przekaźnik 1 | – | Przekaźnik lampy wewnętrznej |
| Przekaźnik 2 | – | Przekaźnik oszczędzania baterii |
| Przekaźnik 3 | – | Nieużywany |
| Przekaźnik 4 | – | Przekaźnik okna dotykowego |
| Przekaźnik 5 | – | Przekaźnik opóźnienia ACC |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce elektrycznej (2000)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 20A * | Punkt mocy |
| 2 | 30A* | Moduł sterujący układu napędowego |
| 3 | 30A* | Latarnie morskie / Autolampy |
| 4 | – | Nieużywany |
| pięć | 20A* | Holowanie świateł cofania/postojowych |
| 6 | 15 A* | Automatyczne światła/lampy postojowe, bezpiecznik zasilania panelu bezpieczników pasażera #18; |
| 7 | 20A* | trąbić |
| osiem | 15 A* | Elektryczne zamki do drzwi |
| dziewięć | 15 A* | Światła do jazdy dziennej (DRL), Światła przeciwmgielne |
| dziesięć | 20A* | Pompa paliwowa |
| jedenaście | 20A* | Pole alternatora |
| 12 | 20A* | Tylne gniazdo zasilania pomocniczego |
| 13 | 15 A* | Sprzęgło A/C |
| czternaście | – | Nieużywany |
| piętnaście | – | Nieużywany |
| szesnaście | – | Nieużywany |
| 17 | – | Nieużywany |
| 18 | 15 A* | Moduł sterujący układu napędowego, wtryskiwacze paliwa, przekaźnik pompy paliwa, sterowanie powietrzem biegu jałowego, czujnik masowego przepływu powietrza |
| dziewiętnaście | 10 A* | Przystanek holowniczy i światło skrętu w prawo |
| dwadzieścia | 10 A* | Zatrzymanie holowania i lewy kierunkowskaz |
| 21 | – | Nieużywany |
| 22 | – | Nieużywany |
| 23 | 15 A* | Czujnik HEGO, odpowietrznik kartridża, automatyczna skrzynia biegów, czujnik CMS |
| 24 | – | Nieużywany |
| 101 | 30A** | Ładowanie akumulatora holowniczego |
| 102 | 50/20A** | Moduł przeciwblokujący na cztery koła / moduł przeciwblokujący na tylne koła |
| 103 | 50A** | Zasilany bateryjnie blok zacisków |
| 104 | 30A** | Silnik i sprzęgło zmiany biegów 4×4 |
| 105 | 40A** | Klimatyzowany wentylator przedni |
| 106 | 20A** | Pompa intercoolera (tylko Lightning) |
| 107 | – | Nieużywany |
| 108 | 30A** | Elektryczny hamulec holowniczy |
| 109 | – | Nieużywany |
| 110 | 30A** | Okna elektryczne |
| 111 | 40A** | Zasilanie bateryjne wyłącznika zapłonu (obwody rozruchowe i robocze) |
| 112 | 30A** | Elektrycznie regulowany fotel kierowcy, regulowane pedały |
| 113 | 40A** | Zasilanie bateryjne wyłącznika zapłonu (obwody robocze i akcesoria) |
| 114 | – | Nieużywany |
| 115 | 20A** | Elektryczne zamki do drzwi (tylko SuperCrew) |
| 116 | – | Nieużywany |
| 117 | – | Nieużywany |
| 118 | – | Nieużywany |
| 201 | – | Przekaźnik światła postoju holowniczego |
| 202 | – | Przednia wycieraczka bieg/przekaźnik parkowania |
| 203 | – | Przekaźnik lampy awaryjnej holowania |
| 204 | – | Przekaźnik sprzęgła klimatyzacji |
| 205 | – | Przekaźnik klaksonowy |
| 206 | – | Przekaźnik światła przeciwmgielnego |
| 207 | – | Przekaźnik pompy spryskiwacza przedniej szyby |
| 208 | – | Przekaźnik pompy intercoolera (tylko Lightning) |
| 209 | – | Przekaźnik Hi/Lo wycieraczki przedniej |
| 301 | – | Przekaźnik pompy paliwa |
| 302 | – | Przekaźnik ładowania akumulatora holowniczego |
| 303 | – | Nieużywany |
| 304 | – | Przekaźnik modułu sterującego układu napędowego |
| 305 | – | Przekaźnik wysokiego / niskiego poziomu pompy paliwa (tylko Lightning) |
| 306 | – | Przekaźnik przełącznika bezwładności (tylko Lightning) |
| 401 | – | Nieużywany |
| 501 | – | Dioda modułu sterującego układem napędowym |
| 502 | – | Dioda sprężarki klimatyzacji |
| 503 | – | Nieużywany |
| 601 | CB | Elektryczne szyby, szyberdach (tylko SuperCrew) |
| 602 | – | Nieużywany |
| * Mini bezpieczniki ** Maxi bezpieczniki |
2001
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2001)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 15A | audio |
| 2 | 5A | Moduł sterowania układem napędowym (PCM), klaster |
| 3 | 20 lat | Zapalniczka, złącze skanera OBD-II |
| 4 | 5A | Moduł zdalnego wejścia, lustra |
| pięć | 15A | Moduł kontroli prędkości, światło cofania, przełącznik trybu klimatyzacji, przekaźnik światła do jazdy dziennej |
| 6 | 5A | Klaster, elektromagnes blokady zmiany biegów hamulca, moduł GEM |
| 7 | – | Nieużywany |
| osiem | 5A | Radio, zdalny moduł wejściowy, moduł GEM |
| dziewięć | – | Nieużywany |
| dziesięć | – | Nieużywany |
| jedenaście | 30A | Przekaźnik pompy spryskiwacza przedniego, przekaźnik pracy / parkowania wycieraczek, przekaźnik wysokiego / niskiego poziomu wycieraczek, silnik wycieraczki |
| 12 | – | Nieużywany |
| 13 | 20 lat | Włącznik świateł hamowania (lampy), kierunkowskaz / kierunkowskaz, moduł regulacji prędkości |
| czternaście | 15A | Przekaźnik oszczędzania baterii, przekaźnik oświetlenia wnętrza, dodatkowy przekaźnik czasowy (elektryczne szyby) |
| piętnaście | 5A | Włącznik świateł hamowania, (regulacja prędkości, blokada dźwigni hamulca, wejścia modułu ABS, PCM), moduł GEM |
| szesnaście | 20 lat | Reflektory (światła drogowe), grupa (wskaźnik świateł drogowych) |
| 17 | – | Nieużywany |
| 18 | 5A | Oświetlenie przyrządów (ściemniacz zasilania) |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | 5A | Moduł audio, GEM (lub CTM), moduł sterowania układem napędowym (PCM), |
| 21 | 15A | Przekaźnik rozrusznika, bezpiecznik 20 |
| 22 | 10 A | Moduł poduszki powietrznej, przełącznik trybu klimatyzacji (przekaźnik dmuchawy) |
| 23 | 10 A | Holowanie przyczepy ^ Przekaźnik ładowania akumulatora, lampa ostrzegawcza / migacz awaryjny, elektromagnesy 4×4, przekaźnik 4×4, konsola podsufitowa, moduł układu przeciwblokującego na 4 koła (4WABS) |
| 24 | – | Nieużywany |
| 25 | – | Nieużywany |
| 26 | 10 A | Światła mijania po prawej stronie |
| 27 | 5A | Przekaźnik światła przeciwmgielnego i wskaźnik światła przeciwmgielnego |
| 28 | 10 A | Lewe światło mijania |
| 29 | 5A | Automatyczny moduł lampy, przełącznik sterowania nadbiegiem skrzyni biegów |
| trzydzieści | 30A | Pasywny nadajnik-odbiornik przeciwkradzieżowy, klaster, cewki zapłonowe, przekaźnik modułu sterującego układu napędowego; |
| 31 | – | Nieużywany |
| Przekaźnik 1 | – | Przekaźnik lampy wewnętrznej |
| Przekaźnik 2 | – | Przekaźnik oszczędzania baterii |
| Przekaźnik 3 | – | Nieużywany |
| Przekaźnik 4 | – | Przekaźnik okna dotykowego |
| Przekaźnik 5 | – | Przekaźnik opóźnienia ACC |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce elektrycznej (2001)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| 17 | – | Nieużywany |
| 18 | 15 A* | Moduł sterujący układu napędowego, wtryskiwacze paliwa, przekaźnik pompy paliwa, sterowanie powietrzem biegu jałowego, czujnik masowego przepływu powietrza |
| dziewiętnaście | 10 A* | Przystanek holowniczy i światło skrętu w prawo |
| dwadzieścia | 10 A* | Zatrzymanie holowania i lewy kierunkowskaz |
| 21 | – | Nieużywany |
| 22 | – | Nieużywany |
| 23 | 15 A* | Czujnik HEGO, odpowietrznik kartridża, automatyczna skrzynia biegów, czujnik CMS |
| 24 | – | Nieużywany |
| 101 | 30A** | Ładowanie akumulatora holowniczego |
| 102 | 50A** | Moduł przeciwblokujący na cztery koła |
| 103 | 50A** | Zasilany bateryjnie blok zacisków |
| 104 | 30A** | Silnik i sprzęgło zmiany biegów 4×4 |
| 105 | 40A** | Klimatyzowany wentylator przedni |
| 106 | – | Nieużywany |
| 107 | – | Nieużywany |
| 108 | 30A** | Elektryczny hamulec holowniczy |
| 109 | – | Nieużywany |
| 110 | – | Nieużywany |
| 111 | 40A** | Zasilanie bateryjne wyłącznika zapłonu (obwody rozruchowe i robocze) |
| 112 | 30A** | Elektrycznie regulowany fotel kierowcy, regulowane pedały |
| 113 | 40A** | Zasilanie bateryjne wyłącznika zapłonu (obwody robocze i akcesoria) |
| 114 | – | Nieużywany |
| 115 | 20A** | Elektryczne zamki do drzwi |
| 116 | – | Nieużywany |
| 117 | – | Nieużywany |
| 118 | – | Nieużywany |
| 201 | – | Przekaźnik światła postoju holowniczego |
| jeden | 20A * | Punkt mocy |
| 2 | 30A* | Moduł sterujący układu napędowego |
| 3 | 30A* | Latarnie morskie / Autolampy |
| 4 | – | Nieużywany |
| pięć | 20A* | Holowanie świateł cofania/postojowych |
| 6 | 15 A* | Automatyczne światła/lampy postojowe, bezpiecznik zasilania panelu bezpieczników pasażera #18; |
| 7 | 20A* | trąbić |
| osiem | – | Nieużywany |
| dziewięć | 15 A* | Światła do jazdy dziennej (DRL), Światła przeciwmgielne |
| dziesięć | 20A* | Pompa paliwowa |
| jedenaście | 20A* | Pole alternatora |
| 12 | 20A* | Tylne gniazdo zasilania pomocniczego |
| 13 | 15 A* | Sprzęgło A/C |
| czternaście | – | Nieużywany |
| piętnaście | – | Nieużywany |
| szesnaście | – | Nieużywany |
| 202 | – | Przednia wycieraczka bieg/przekaźnik parkowania |
| 203 | – | Przekaźnik lampy awaryjnej holowania |
| 204 | – | Przekaźnik sprzęgła klimatyzacji |
| 205 | – | Przekaźnik klaksonowy |
| 206 | – | Przekaźnik światła przeciwmgielnego |
| 207 | – | Przekaźnik pompy spryskiwacza przedniej szyby |
| 208 | – | Nieużywany |
| 209 | – | Przekaźnik Hi/Lo wycieraczki przedniej |
| 301 | – | Przekaźnik pompy paliwa |
| 302 | – | Przekaźnik ładowania akumulatora holowniczego |
| 303 | – | Nieużywany |
| 304 | – | Przekaźnik modułu sterującego układu napędowego |
| 305 | – | Nieużywany |
| 306 | – | Nieużywany |
| 401 | – | Nieużywany |
| 501 | – | Dioda modułu sterującego układem napędowym |
| 502 | – | Dioda sprężarki klimatyzacji |
| 503 | – | Nieużywany |
| 601 | Wyłącznik automatyczny 30A | Elektryczne szyby, szyberdach |
| 602 | – | Nieużywany |
| * Mini bezpieczniki ** Maxi bezpieczniki |
2002
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2002)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 15A | audio |
| 2 | 5A | Moduł sterowania układem napędowym (PCM), klaster |
| 3 | 20A | Zapalniczka, złącze łącza danych |
| 4 | 5A | Przełącznik lusterka zewnętrznego, przekaźnik kierunkowskazów lusterek |
| pięć | 15A | Moduł kontroli prędkości, światło cofania, przełącznik trybu klimatyzacji, przekaźnik świateł do jazdy dziennej, cyfrowy czujnik zasięgu transmisji (DTR) |
| 6 | 5A | Klaster, elektromagnes blokady zmiany biegów hamulca, moduł GEM |
| 7 | – | Nieużywany |
| osiem | 5A | Radio, moduł zdalnego wejścia, moduł GEM, samochodowy system rozrywki (tylko SuperCrew) |
| dziewięć | – | Nieużywany |
| dziesięć | – | Nieużywany |
| jedenaście | 30A | Przekaźnik pompy spryskiwacza przedniego, przekaźnik pracy / parkowania wycieraczek, przekaźnik wysokiego / niskiego poziomu wycieraczek, silnik wycieraczki |
| 12 | – | Nieużywany |
| 13 | 20A | Wyłącznik świateł stopu (lampy), kierunkowskazy/wskaźniki awaryjne |
| czternaście | 15A | Przekaźnik oszczędzania baterii, przekaźnik lamp wewnętrznych |
| piętnaście | 5A | Włącznik świateł hamowania (regulacja prędkości, blokada dźwigni hamulca), moduł GEM, moduł RABS |
| szesnaście | 20A | Reflektory (światła drogowe), grupa (wskaźnik świateł drogowych) |
| 17 | – | Nieużywany |
| 18 | 5A | Oświetlenie przyrządów (ściemniacz zasilania) |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | 5A | Audio, moduł GEM, moduł sterowania układem napędowym (PCM), czujnik zasięgu transmisji |
| 21 | 15A | Cyfrowy czujnik zasięgu transmisji (DTR), włącznik sprzęgła, przekaźnik rozrusznika, bezpiecznik I/P 20 |
| 22 | 10 A | Moduł poduszki powietrznej, moduł dezaktywacji poduszki powietrznej pasażera |
| 23 | 10 A | Przekaźnik ładowania akumulatora holowniczego, kierunkowskazy / kierunkowskazy, elektrozawory 4×4, przekaźnik 4×4, konsola podsufitowa, moduł 4-kołowego układu przeciwblokującego (4WABS), lusterko EC, podgrzewane siedzenia |
| 24 | 10 A | Zespół przełącznika wyboru funkcji |
| 25 | – | Nieużywany |
| 26 | 10 A | Światła mijania po prawej stronie |
| 27 | 5A | Przekaźnik świateł przeciwmgielnych i wskaźnik świateł przeciwmgielnych, główny włącznik światła (przed) |
| 28 | 10 A | Lewe światło mijania |
| 29 | 5A | Automatyczny moduł lampy, przełącznik sterowania nadbiegiem skrzyni biegów, centralny moduł bezpieczeństwa, asystent pasa bezpieczeństwa |
| trzydzieści | 30A | Pasywny nadajnik-odbiornik przeciwkradzieżowy, klaster, cewki zapłonowe, przekaźnik modułu sterującego zespołu napędowego, cewka na wtyczkach, kondensator szumów radiowych, dioda ECC |
| 31 | – | Nieużywany |
| Przekaźnik 1 | – | Przekaźnik lampy wewnętrznej |
| Przekaźnik 2 | – | Przekaźnik oszczędzania baterii |
| Przekaźnik 3 | – | Nieużywany |
| Przekaźnik 4 | – | Przekaźnik okna dotykowego |
| Przekaźnik 5 | – | Przekaźnik opóźnienia ACC |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce rozdzielczej (2002)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 20A * | Punkt mocy |
| 2 | 30 A* | Moduł sterujący układu napędowego |
| 3 | 30 A* | Wyłącznik główny, przekaźnik reflektorów, przełącznik wielofunkcyjny |
| 4 | – | Nieużywany |
| pięć | 20 A* | Holowanie świateł cofania/postojowych |
| 6 | 15 A* | Główny włącznik światła, przekaźnik świateł postojowych |
| 7 | 20 A* | trąbić |
| osiem | 15 A* | Elektryczne zamki drzwi, CSM, przekaźnik blokady |
| dziewięć | 15 A* | Światła do jazdy dziennej (DRL), Światła przeciwmgielne |
| dziesięć | 20 A* | Pompa paliwowa |
| jedenaście | 20 A* | Pole alternatora |
| 12 | 20 A* | Tylne gniazdo zasilania pomocniczego |
| 13 | 15 A* | Sprzęgło A/C |
| czternaście | – | Nieużywany |
| piętnaście | 10 A | Lampy schodkowe |
| szesnaście | – | Nieużywany |
| 17 | – | Nieużywany |
| 18 | 15 A* | Moduł sterujący układu napędowego, wtryskiwacze paliwa, przekaźnik pompy paliwa, czujnik masowego przepływu powietrza |
| dziewiętnaście | 10 A* | Adapter do przyczepy / kampera (zatrzymaj się po prawej i kierunkowskaz po prawej) |
| dwadzieścia | 10 A* | Adapter do przyczepy / kampera (lewy stop i lewy kierunkowskaz) |
| 21 | – | Nieużywany |
| 22 | – | Nieużywany |
| 23 | 15 A* | Czujnik HE GO, automatyczna skrzynia biegów |
| 24 | – | Nieużywany |
| 101 | 30A** | Ładowanie akumulatora holowniczego |
| 102 | 50/20A** | Moduł przeciwblokujący na cztery koła / moduł przeciwblokujący na tylne koła, wyłącznik zapłonu |
| 103 | 50A** | Centralna skrzynka przyłączeniowa |
| 104 | 30A** | Silnik i sprzęgło zmiany biegów 4×4 |
| 105 | 40A** | Klimatyzowany wentylator przedni |
| 106 | 20A** | Pompa intercoolera (tylko silnik z doładowaniem) |
| 107 | – | Nieużywany |
| 108 | 30A** | Elektryczny hamulec holowniczy |
| 109 | – | Nieużywany |
| 110 | 30A** | Przekaźnik opóźnienia ACC |
| 111 | 40A** | Zasilanie bateryjne wyłącznika zapłonu (obwody rozruchowe i robocze) |
| 112 | 30A** | Fotel kierowcy z regulacją mocy, Regulowany pedał |
| 113 | 40A** | Zasilanie bateryjne wyłącznika zapłonu (obwody robocze i akcesoria) |
| 114 | – | Nieużywany |
| 115 | 20A** | Elektryczne zamki do drzwi |
| 116 | – | Nieużywany |
| 117 | – | Nieużywany |
| 118 | 30A** | Podgrzewane siedzenia |
| 201 | – | Przekaźnik światła postoju holowniczego |
| 202 | – | Przednia wycieraczka bieg/przekaźnik parkowania |
| 203 | – | Przekaźnik lampy awaryjnej holowania |
| 204 | – | Przekaźnik sprzęgła klimatyzacji |
| 205 | – | Przekaźnik klaksonowy |
| 206 | – | Przekaźnik światła przeciwmgielnego |
| 207 | – | Przekaźnik pompy spryskiwacza przedniej szyby |
| 208 | – | Przekaźnik pompy intercoolera (tylko silnik doładowany) |
| 209 | – | Przekaźnik Hi/Lo wycieraczki przedniej |
| 301 | – | Przekaźnik pompy paliwa |
| 302 | – | Przekaźnik ładowania akumulatora holowniczego |
| 303 | – | Nieużywany |
| 304 | – | Przekaźnik modułu sterującego układu napędowego |
| 305 | – | Przekaźnik wysokiego / niskiego poziomu pompy paliwa (tylko silnik z doładowaniem) |
| 306 | – | Przekaźnik bezwładnościowy (tylko silnik doładowany) |
| 401 | – | Nieużywany |
| 501 | – | Dioda modułu sterującego układem napędowym |
| 502 | – | Dioda sprężarki klimatyzacji |
| 503 | – | Nieużywany |
| 601 | CB | Elektryczne szyby, szyberdach |
| 602 | – | Nieużywany |
| * Mini bezpieczniki ** Maxi bezpieczniki |
2003
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2003)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 15A | audio |
| 2 | 5A | Moduł sterowania układem napędowym (PCM), klaster |
| 3 | 20A | Zapalniczka, złącze łącza danych |
| 4 | 5A | Przełącznik lusterek elektrycznych, przekaźnik kierunkowskazów lusterek |
| pięć | 15A | Moduł regulacji prędkości, światła cofania, przełącznik trybu klimatyzacji, przekaźnik świateł do jazdy dziennej (DRL), cyfrowy czujnik zasięgu transmisji (DTR) |
| 6 | 5A | Klaster, elektromagnes blokady zmiany biegów hamulca, GEM |
| 7 | – | Nieużywany |
| osiem | 5A | Radio, moduł zdalnego wejścia, GEM, samochodowy system rozrywki (tylko SuperCrew) |
| dziewięć | – | Nieużywany |
| dziesięć | – | Nieużywany |
| jedenaście | 30A | Przekaźnik pompy spryskiwacza przedniego, przekaźnik włączania / wyłączania wycieraczek, przekaźnik wycieraczek HI / LO, silnik wycieraczek |
| 12 | – | Nieużywany |
| 13 | 20A | Wyłącznik świateł stopu (lampy), kierunkowskazy/światła awaryjne |
| czternaście | 15A | Przekaźnik oszczędzania baterii, przekaźnik oświetlenia wnętrza |
| piętnaście | 5A | Włącznik świateł hamowania (regulacja prędkości, blokada zmiany biegów), GEM, moduł tylnego układu przeciwblokującego (RABS) |
| szesnaście | 20A | Reflektory (światła drogowe), Cluster (wskaźnik świateł drogowych) |
| 17 | – | Nieużywany |
| 18 | 5A | Oświetlenie przyrządów (ściemniacz zasilania) |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | 5A | Audio, GEM, PCM, czujnik zasięgu transmisji |
| 21 | 15A | Czujnik DTR, przełącznik sprzęgła, przekaźnik rozrusznika, bezpiecznik I/P 20 |
| 22 | 10 A | Moduł poduszki powietrznej, moduł dezaktywacji poduszki powietrznej pasażera |
| 23 | 10 A | Przekaźnik ładowania akumulatora holowniczego, kierunkowskaz / migacz, elektromagnesy 4×4, przekaźnik 4×4, konsola górna, moduł 4-kołowego układu przeciwblokującego (4WABS), lusterko EC, podgrzewane siedzenia |
| 24 | 10 A | Zespół selektora funkcji |
| 25 | 10 A | Podgrzewane lustra |
| 26 | 10 A | Prawe światło mijania |
| 27 | 5A | Przekaźnik świateł przeciwmgielnych i światła przeciwmgielne, wyłącznik główny (w górę) |
| 28 | 10 A | Lewe światło mijania |
| 29 | 5A | Moduł automatycznego oświetlenia, przełącznik kontroli nadbiegu skrzyni biegów, centralny moduł bezpieczeństwa, Beltminder |
| trzydzieści | 30A | Pasywny transceiver antykradzieżowy, klaster, cewki zapłonowe, przekaźnik PCM, cewka na wtyczkach, kondensator szumów radiowych, dioda ECC |
| 31 | – | Nieużywany |
| Przekaźnik 1 | – | Przekaźnik oświetlenia wnętrza |
| Przekaźnik 2 | – | Przekaźnik oszczędzania baterii |
| Przekaźnik 3 | – | Nieużywany |
| Przekaźnik 4 | – | Przekaźnik okna jednodotykowego |
| Przekaźnik 5 | – | Dodatkowy przekaźnik opóźniający |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w rozdzielnicy elektrycznej (2003)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 20A * | Punkt mocy |
| 2 | 30 A* | Moduł sterujący układu napędowego (PCM) |
| 3 | 30 A* | Wyłącznik główny, przekaźnik reflektorów, przełącznik wielofunkcyjny |
| 4 | 20 A* | Gniazdo zasilania konsoli (tylko Harley Davidson) |
| pięć | 20 A* | Holowanie świateł cofania/postojowych |
| 6 | 15 A* | Wyłącznik główny, przekaźnik świateł postojowych |
| 7 | 20 A* | trąbić |
| osiem | 15 A* | Zasilane zamki do drzwi, centralny moduł bezpieczeństwa (CSM), przekaźnik blokady (nieużywany w SuperCrew) |
| dziewięć | 15 A* | Światła do jazdy dziennej (DRL), Światła przeciwmgielne |
| dziesięć | 20 A* | Pompa paliwowa |
| jedenaście | 20 A* | Pole alternatora |
| 12 | 20 A* | Tylne dodatkowe gniazdo zasilania (tylko SuperCrew) |
| 13 | 15 A* | sprzęgło klimatyzacji |
| czternaście | – | Nieużywany |
| piętnaście | 10 A* | Lampy schodkowe |
| szesnaście | 15 A* | Moduł podwójnego wtryskiwacza paliwa, selektor paliwa i alternatywne wtryskiwacze paliwa (tylko pojazdy dwupaliwowe) |
| 17 | – | Nieużywany |
| 18 | 15 A* | PCM, wtryskiwacze paliwa, przekaźnik pompy paliwa, miernik masy powietrza |
| dziewiętnaście | 10 A* | Adapter do przyczepy / samochodu kempingowego (światło hamowania / prawy kierunkowskaz) |
| dwadzieścia | 10 A* | Adapter do przyczepy / kampera (światło hamowania / lewy kierunkowskaz) |
| 21 | – | Nieużywany |
| 22 | – | Nieużywany |
| 23 | 15 A* | Czujnik HEGO, automatyczna skrzynia biegów |
| 24 | – | Nieużywany |
| 101 | 30A** | Ładowanie akumulatora holowniczego |
| 102 | 50/20A** | Moduł przeciwblokującego układu hamulcowego na cztery koła (4WABS) / moduł układu przeciwblokującego tylnych kół (RABS), wyłącznik zapłonu |
| 103 | 50A** | Centralna skrzynka przyłączeniowa |
| 104 | 30A** | Silnik i sprzęgło zmiany biegów 4×4 |
| 105 | 40A** | Przedni wentylator klimatyzacji |
| 106 | 20A** | Pompa intercoolera (tylko silnik z doładowaniem) |
| 107 | – | Nieużywany |
| 108 | 30A** | Elektryczny hamulec holowniczy |
| 109 | – | Nieużywany |
| 110 | 30A** | Dodatkowy przekaźnik opóźniający (nie używany w SuperCrew) |
| 111 | 40A** | Zasilanie bateryjne wyłącznika zapłonu (obwody rozruchowe i robocze) |
| 112 | 30A** | Fotel kierowcy z regulacją mocy, Regulowany pedał |
| 113 | 40A** | Zasilanie akumulatora wyłącznika zapłonu (obwody napędu i akcesoria) |
| 114 | – | Nieużywany |
| 115 | 20A** | Elektryczne zamki do drzwi (tylko SuperCrew) |
| 116 | 40A** | Podgrzewane podświetlenie |
| 117 | 40A** | Radio audiofilskie (tylko SuperCrew) |
| 118 | 30A** | Podgrzewane siedzenia |
| 201 | – | Przekaźnik świateł postojowych holowniczych |
| 202 | – | Przednia wycieraczka bieg/przekaźnik parkowania |
| 203 | – | Holowanie przekaźnik światła cofania |
| 204 | – | Przekaźnik sprzęgła klimatyzacji |
| 205 | – | Przekaźnik klaksonowy |
| 206 | – | Przekaźnik światła przeciwmgielnego |
| 207 | – | Przekaźnik pompy spryskiwacza przedniej szyby |
| 208 | – | Przekaźnik pompy intercoolera (tylko silnik doładowany) |
| 209 | – | Przekaźnik HI/LO wycieraczki przedniej |
| 301 | – | Przekaźnik pompy paliwa |
| 302 | – | Przekaźnik ładowania akumulatora holowniczego |
| 303 | – | Podgrzewany przekaźnik podświetlenia (tylko SuperCrew) |
| 304 | – | Przekaźnik PCM |
| 305 | – | Przekaźnik pompy paliwa HI/LO (tylko silnik doładowany) |
| 306 | – | Przekaźnik przełącznika bezwładności (tylko silnik doładowany) |
| 401 | – | Nieużywany |
| 501 | – | Dioda PCM |
| 502 | – | Dioda sprężarki klimatyzacji |
| 503 | – | Nieużywany |
| 601 | CB | Elektryczne szyby, szyberdach (tylko SuperCrew) |
| 602 | – | Nieużywany |
| * Mini bezpieczniki ** Maxi bezpieczniki |
