Schemat bezpieczników i przekaźników dla Ford F-150 (2015-2020..)

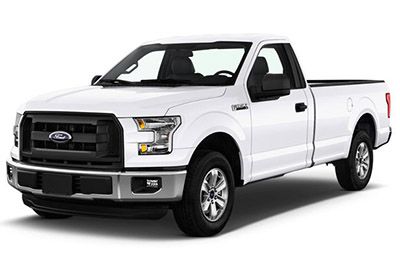

W tym artykule rozważymy trzynastą generację Forda F-150, dostępnego od 2015 roku do dnia dzisiejszego. Tutaj znajdziesz schematy skrzynek bezpieczników Forda F-150 2015, 2016, 2017, 2018, 2019 i 2020, uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu, a także dowiesz się więcej o przeznaczeniu każdego bezpiecznika (rozmieszczenie bezpieczników ) i przekaźniki.

Contents

Układ bezpieczników Ford F150 2015-2020…
Przedział pasażerski
Komora silnika
2016
2017
2018, 2019, 2020

Układ bezpieczników Ford F150 2015-2020…

Bezpieczniki zapalniczki (gniazdo zasilania) Forda F150 to bezpieczniki №89 (punkt zasilania zapalniczki 1), №90 (punkt zasilania 2), №91 (punkt zasilania 3) i №92 (punkt zasilania 4) w silniku skrzynka bezpieczników przedziału (2016-2017). Od 2018 r. – bezpieczniki nr 6 (punkt zasilania zapalniczki 1), nr 8 (punkt zasilania zapalniczki 2) i nr 51 (punkt zasilania 3) w skrzynce bezpieczników w komorze silnika.

Lokalizacja skrzynki bezpieczników

Przedział pasażerski

Panel bezpieczników znajduje się po prawej stronie podłogi pasażera za panelem wykończeniowym.

Aby zdjąć panel ozdobny, pociągnij go do siebie i obróć w bok.
Aby ponownie zainstalować, wyrównaj zaczepy z rowkami na panelu, a następnie wciśnij go, aby zamknąć.

Aby zdjąć pokrywę panelu bezpieczników, naciśnij zaczepy po obu stronach pokrywy, a następnie ją zdejmij.
Aby ponownie zainstalować pokrywę panelu bezpieczników, umieść górną część pokrywy nad panelem bezpieczników i popchnij dolną część, aż zatrzaśnie się na swoim miejscu. Delikatnie pociągnij pokrywę, aby upewnić się, że jest dobrze zablokowana.

Komora silnika

Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika.

Lub

Schematy skrzynek bezpieczników

Reklamy reklamowe

2016

Przedział pasażerski

Przydział bezpieczników w przedziale pasażerskim (2016)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	10 A	Przekaźnik lampowy na żądanie. Elektryczny przekaźnik siedzenia. Pudełko na rękawiczki. Lampy próżności. Konsola podwieszana. Kopuła. Kurtuazja. Lampki do czytania.
2	7,5A	Logika modułu pamięci. Przełączniki fotela z pamięcią. Silnik lędźwiowy.
3	20A	Silnik blokujący drzwi kierowcy.
4	5A	Sterowanie hamulcem przyczepy.
pięć	20A	Nieużywany.
6	10 A	Nieużywany.
7	10 A	Nieużywany.
osiem	10 A	Nieużywany.
dziewięć	10 A	Nieużywany.
dziesięć	5A	Nieużywany (zapasowy).
jedenaście	5A	Połączony moduł czujnika.
12	7,5 A	Klimatyczny moduł głowicy. Inteligentny konwerter łącza danych.
13	7,5 A	Grupa. SCCM.
czternaście	10 A	Hamulec.
piętnaście	10 A	Inteligentny konwerter łącza danych.
szesnaście	15A	Odblokowanie tylnej klapy.
17	5A	SKÓRA.
18	5A	Wejście pasywne pasywny wyłącznik zapłonu i wyłącznik stopu. Elektromagnes kluczowego inhibitora.
dziewiętnaście	7,5 A	Rezygnacja z holowania (O / D) za manetkę podłogową lub kolumnową.
dwadzieścia	7,5 A	Nieużywany.
21	5A	HUD. W samochodzie temperatura z czujnikiem wilgotności.
22	5A	PEB. Fotel elektryczny.
23	10 A	Przełącznik PDRG. Falownik. Boczne okno kierowcy. Szyberdach. Dach Vista.
24	20A	Centralny zamek / odblokowanie.
25	30A	Moduł sterujący drzwi kierowcy.
26	30A	Moduł sterujący drzwiami pasażera.
27	30A	Dach Vista. Szyberdach.
28	20A	Nieużywany.
29	30A	Nieużywany.
trzydzieści	30A	Nieużywany.
31	15A	Regulowany włącznik nożny i silnik.
32	10 A	Wyświetlacz wielofunkcyjny. Globalny System Pozycjonowania. Sync 1. Sync 2. Odbiornik częstotliwości radiowych.
33	20A	Radio.
34	30A	Przekaźnik rozrusznika.
35	5A	Moduł przytrzymujący.
36	15A	Moduł kamery 360. Podgrzewany moduł kierownicy. Lustro. Podgrzewane tylne siedzenia.
37	20A	Bezpieczniki rozrusznika w elektrycznej skrzynce rozdzielczej.
38	Wyłącznik automatyczny 30A.	Przełączniki i silniki tylnej szyby.

Komora silnika

Reklamy reklamowe

Przydział bezpieczników w rozdzielnicy elektrycznej (2016)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	–	Nieużywany.
2	–	Nieużywany.
3	–	Nieużywany.
4	–	Teleskopowe lusterko boczne.
pięć	40A*	Odmrażacz tylnej szyby.
6	–	Nieużywany.
7	–	Nieużywany.
osiem	–	Teleskopowe lusterko boczne.
dziewięć	–	Nieużywany.
dziesięć	–	Nieużywany.
jedenaście	60A*	Silnik automatycznego układu hamulcowego.
12	50A*	Moduł sterujący nadwozia 1.
13	60A*	Moduł sterujący nadwozia 2.
czternaście	20A**	Wzmacniacz.
piętnaście	25A**	4×4.
szesnaście	10 A**	Moduł oświetlenia punktowego.
17	15A**	Podgrzewane siedzenie.
18	10 A**	Blokowanie kolumny kierownicy.
dziewiętnaście	10 A**	Fotele elektryczne.
dwadzieścia	15A**	Pług śnieżny. Podgrzewane tylne siedzenia.
21A	–	Nieużywany.
21B	–	Nieużywany.
22	30 A*	Silnik wycieraczek.
23	15 A*	Czujnik deszczu.
24	25 A*	Zasilanie wentylatorów szeregowo.
25	–	Nieużywany.
26	30 A*	Silniki fotela kierowcy.
27	30 A*	Fotel pasażera regulowany elektrycznie.
28	30 A*	Fotel klimatyzowany.
29	–	Nieużywany.
trzydzieści	–	Przekaźnik sprzęgła klimatyzacji.
31	–	Nieużywany.
32	–	Nieużywany.
33	50A*	Wentylator elektryczny 3.
34	25 A*	Światła postojowe holownicze.
35	20A*	Bezpiecznik przekaźnika oporowo-obrotowego holowania.
36	25 A*	Moduł światła holowniczego.
37	50A*	Wentylator elektryczny 1.
38	10 A**	Czujnik Alt A.
39	10 A**	Zintegrowany elektromagnes na końcu koła.
40	15A**	Etui elektroniczne.
41	10 A**	Lustro teleskopowe.
42	30A**	Pompa płynu przekładniowego.
43	25A**	Trąbić.
44	10 A**	Sprzęgło klimatyzatora.
45	10 A**	Cewka przekaźnika modułu sterującego układu napędowego.
46	10 A**	Cewka przekaźnika wycieraczek.
47	–	Nieużywany.
48	–	Nieużywany.
49	30 A*	Moduł sterujący hamulca przyczepy.
pięćdziesiąt	30 A*	Schody elektryczne.
51	–	Przekaźnik pompy paliwa.
52	–	Nieużywany.
53	–	Nieużywany.
54	30 A*	Moduł jakości napięcia. Korpus modułu kontroli jakości napięcia zasilania.
55	40A*	Zasilanie modułu sterującego nadwozia RP2.
56	20A*	Pompa paliwowa.
57	30 A*	Prosty siłownik EPB.
58	30 A*	Lewy siłownik EPB.
59	30 A*	Wejście.
60	40A*	Silnik dmuchawy.
61	30 A*	Moduł sterujący hamulca. Zawory automatycznego układu hamulcowego.
62	–	Elektryczny przekaźnik siedzenia.
63	15A**	Podgrzewane lustra.
64	–	Nieużywany.
65	–	Przekaźnik rozrusznika.
66	–	Przekaźnik modułu sterującego układem napędowym.
67	–	Przekaźnik wycieraczek.
68	–	Przekaźnik silnika dmuchawy.
69	–	Elektryczny przekaźnik przesuwnej tylnej szyby.
70	–	Elektromagnetyczny przekaźnik wentylatora 1.
71	–	Nieużywany.
72	25 A*	4×4.
73	–	Nieużywany.
74	30 A*	Silnik PDRG.
75	–	Przekaźnik klaksonowy.
76	–	Nieużywany.
77	–	Przekaźnik blokady kolumny kierownicy.
78	–	Nieużywany.
79	–	Przekaźnik świateł postojowych holowania.
80	–	Przekaźnik odszraniania tylnej szyby.
81	–	Nieużywany.
82	–	Przekaźnik zamykający PDRG.
83	–	Nieużywany.
84	–	Nieużywany.
85	–	Nieużywany.
86	–	Nieużywany.
87	10 A**	Światła cofania holowniczego.
88	–	Nieużywany.
89	20A*	Gniazdo zapalniczki 1.
90	20A*	Punkt mocy 2.
91	20A*	Punkt mocy 3.
92	20A*	PowerPoint 4.
93	25A**	Moc pojazdu GTDI 1.
93	10 A**	Moc pojazdu PFI 1.
94	–	Nieużywany.
95	25A**	Moc pojazdu 2.
96	–	Nieużywany.
97	10 A**	Moc pojazdu 3.
98	–	Nieużywany.
99	20A**	Moc pojazdu 4 (PFI).
99	15A**	Moc pojazdu 4 (GTDI).
100	–	Nieużywany.
101	–	Nieużywany.
102	–	Przekaźnik pługa śnieżnego.
103	–	Nieużywany.
104	–	Przekaźnik wentylatora elektrycznego 3.
105	10 A**	Wspomaganie kierownicy.
106	–	Nieużywany.
107	10 A**	Hamulce przeciwblokujące.
108	–	Nieużywany.
109	10 A**	Moduł sterujący układu napędowego.
110	10 A**	Start / start 4×4. Adaptacyjny tempomat.
111	10 A**	Uruchamianie pompy skrzyni biegów.
112	–	Nieużywany.
113	7,5 A**	System informacji o martwym polu. Tylna kamera. Kamera z widokiem z przodu. Moduł jakości napięcia.
114	–	Elektromagnetyczny przekaźnik wentylatora 2.
115	–	Nieużywany.
116	–	Nieużywany.
		* Bezpieczniki kasetowe ** Bezpieczniki mini

2017

Reklamy reklamowe

Przedział pasażerski

Przydział bezpieczników w przedziale pasażerskim (2017)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	10 A	Przekaźnik lampowy na żądanie. Elektryczny przekaźnik siedzenia. Pudełko na rękawiczki. Lampy próżności. Konsola podwieszana. Kopuła. Kurtuazja. Lampki do czytania.
2	7,5 A	Logika modułu pamięci. Przełączniki fotela z pamięcią. Silnik lędźwiowy.
3	20A	Silnik blokujący drzwi kierowcy.
4	5A	Sterowanie hamulcem przyczepy.
pięć	20A	Nieużywany.
6	10 A	Nieużywany.
7	10 A	Nieużywany.
osiem	10 A	Nieużywany.
dziewięć	10 A	Nieużywany (zapasowy).
dziesięć	5A	Zintegrowany moduł modemu.
jedenaście	5A	Połączony moduł czujnika.
12	7,5A	Klimatyczny moduł głowicy. Inteligentny konwerter łącza danych.
13	7,5A	Grupa. SCCM.
czternaście	10 A	Hamulec.
piętnaście	10 A	Inteligentny konwerter łącza danych.
szesnaście	15A	Odblokowanie tylnej klapy.
17	5A	HUD. Przełącznik polowy.
18	5A	Wejście pasywne pasywny wyłącznik zapłonu i wyłącznik stopu. Elektromagnes kluczowego inhibitora.
dziewiętnaście	7,5A	Rezygnacja z holowania (O / D) za manetkę podłogową lub kolumnową.
dwadzieścia	–	Nieużywany.
21	5A	HUD. W samochodzie temperatura z czujnikiem wilgotności.
22	5A	PEB. Fotel elektryczny.
23	10 A	Przełącznik PDRG. Falownik. Boczne okno kierowcy. Szyberdach. Dach Vista.
24	20A	Centralny zamek / odblokowanie.
25	30A	Moduł sterujący drzwi kierowcy.
26	30A	Moduł sterujący drzwiami pasażera.
27	30A	Dach Vista. Szyberdach.
28	20A	Nieużywany.
29	30A	Nieużywany.
trzydzieści	30A	Nieużywany.
31	15A	Regulowany włącznik nożny i silnik.
32	10 A	Wyświetlacz wielofunkcyjny. Globalny System Pozycjonowania. SYNCHRONIZACJA. Odbiornik częstotliwości radiowych.
33	20A	Radio.
34	30A	Przekaźnik rozrusznika.
35	5A	Moduł przytrzymujący.
36	15A	Moduł kamery 360. Podgrzewany moduł kierownicy. Lustro. Podgrzewane tylne siedzenia.
37	20A	Bezpieczniki rozrusznika w elektrycznej skrzynce rozdzielczej.
38	Wyłącznik automatyczny 30A.	Przełączniki i silniki tylnej szyby.

Komora silnika

Reklamy reklamowe

Przydział bezpieczników w rozdzielnicy elektrycznej (2017)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	–	Nieużywany.
2	–	Nieużywany.
3	–	Nieużywany.
4	–	Teleskopowe lusterko boczne.
pięć	40A*	Odmrażacz tylnej szyby.
6	–	Nieużywany.
7	–	Nieużywany.
osiem	–	Teleskopowe lusterko boczne.
dziewięć	30 A*	Pompa paliwowa.
dziesięć	40A*	Wentylatory chłodnicy powietrza doładowującego (tylko Raptor).
jedenaście	60A*	Silnik automatycznego układu hamulcowego.
12	50A*	Moduł sterujący nadwozia 1.
13	60A*	Moduł sterujący nadwozia 2.
czternaście	20A**	Wzmacniacz.
piętnaście	25A**	4×4.
szesnaście	10 A**	Moduł oświetlenia punktowego.
17	15A**	Podgrzewane siedzenie.
18	10 A**	Blokowanie kolumny kierownicy.
dziewiętnaście	10 A**	Fotele elektryczne.
dwadzieścia	15A**	Pług śnieżny. Podgrzewane tylne siedzenia.
21A	15A**	Moduł kontroli transmisji.
21B	–	Nieużywany.
22	30 A*	Silnik wycieraczek.
23	15 A*	Czujnik deszczu.
24	2 5A*	Zasilanie wentylatorów szeregowo.
25	–	Nieużywany.
26	30 A*	Silniki fotela kierowcy.
27	30 A*	Fotel pasażera regulowany elektrycznie.
28	30 A*	Fotel klimatyzowany.
29	25 A*	Rozmieszczenie bezpieczników 94, 96, 98 i 100 (tylko Raptor).
trzydzieści	–	Przekaźnik sprzęgła klimatyzacji.
31	–	Nieużywany.
32	–	Nieużywany.
33	50A*	Wentylator elektryczny 3.
34	25 A*	Światła postojowe holownicze.
35	20A*	Bezpiecznik przekaźnika oporowo-obrotowego holowania.
36	25 A*	Moduł światła holowniczego.
37	50A*	Wentylator elektryczny 1.
38	10 A**	Czujnik Alt A.
39	10 A**	Zintegrowany elektromagnes na końcu koła.
40	15A**	Etui elektroniczne.
41	10 A**	Lustro teleskopowe.
42	30 A**	Pompa płynu przekładniowego.
43	25A**	Trąbić.
44	10 A**	Sprzęgło klimatyzatora.
45	10 A**	Cewka przekaźnika modułu sterującego układu napędowego.
46	10 A**	Cewka przekaźnika wycieraczek.
47	15 A*	Układ 1 (tylko Raptor).
48	15 A*	Układ 2 (tylko Raptor).
49	30 A*	Moduł sterujący hamulca przyczepy.
pięćdziesiąt	30 A*	Schody elektryczne.
51	–	Przekaźnik pompy paliwa.
52	–	Nieużywany.
53	–	Przekaźnik Upfitter 5 (tylko Raptor).
54	30 A*	Moduł jakości napięcia. Korpus modułu kontroli jakości napięcia zasilania.
55	40A*	Zasilanie modułu sterującego nadwozia RP2.
56	20A*	Pompa paliwowa.
57	30 A*	Prawy elektryczny siłownik hamulca postojowego.
58	30 A*	Siłownik elektrycznego hamulca postojowego lewego.
59	30 A*	Wejście.
60	40A*	Silnik dmuchawy.
61	30 A*	Moduł sterujący hamulca. Zawory automatycznego układu hamulcowego.
62	–	Elektryczny przekaźnik siedzenia.
63	15A**	Podgrzewane lustra.
64	–	Przekaźnik rozwojowy 6 (tylko Raptor).
65	–	Przekaźnik rozrusznika.
66	–	Przekaźnik modułu sterującego układem napędowym.
67	–	Przekaźnik wycieraczek.
68	–	Przekaźnik silnika dmuchawy.
69	–	Elektryczny przekaźnik przesuwnej tylnej szyby.
70	–	Elektromagnetyczny przekaźnik wentylatora 1.
71	–	Nieużywany.
72	25 A*	4×4.
73	–	Nieużywany.
74	30 A*	Silnik PDRG.
75	–	Przekaźnik klaksonowy.
76	–	Nieużywany.
77	–	Przekaźnik blokady kolumny kierownicy.
78	–	Nieużywany.
79	–	Przekaźnik świateł postojowych holowania.
80	–	Przekaźnik odszraniania tylnej szyby.
81	–	Opracowanie 1 przekaźnika (tylko Raptor).
82	–	Przekaźnik zamykający PDRG.
83	–	Przekaźnik rozwojowy 2 (tylko Raptor).
84	–	Nieużywany.
85	–	Nieużywany.
86	–	Nieużywany.
87	10 A**	Światła cofania holowniczego.
88	–	Nieużywany.
89	20A*	Gniazdo zapalniczki 1.
90	20A*	Punkt mocy 2.
91	20A*	Punkt mocy 3.
92	20A*	PowerPoint 4.
93	25A**	Moc pojazdu GTDI 1.
93	10 A**	Moc pojazdu PFI 1.
94	10 A**	Układ 3 (tylko Raptor).
95	25A**	Moc pojazdu 2.
96	10 A**	Układ 4 (tylko Raptor).
97	10 A**	Moc pojazdu 3.
98	5A**	Obiekt 5 (tylko Raptor).
99	20A**	Moc pojazdu 4 (PFI).
99	15A**	Moc pojazdu 4 (GTDI).
100	5A**	Obiekt 6 (tylko Raptor).
101	–	Nieużywany.
102	–	Przekaźnik pługa śnieżnego.
103	–	Wentylator chłodnicy powietrza doładowującego (tylko Raptor).
104	–	Elektroniczny przekaźnik wentylatora 3.
105	10 A**	Wspomaganie kierownicy.
106	–	Nieużywany.
107	10 A**	Hamulce przeciwblokujące.
108	–	Nieużywany.
109	10 A**	Moduł sterujący układu napędowego. Moc rozruchowa modułu sterującego skrzynią biegów.
110	10 A**	Start / start 4×4. Adaptacyjny tempomat.
111	15A**	Uruchamianie pompy skrzyni biegów.
112	10 A**	Uruchomienie cewki przekaźnika chłodnicy powietrza doładowującego (tylko Raptor).
113	7,5A**	System informacji o martwym polu. Tylna kamera. Kamera z widokiem z przodu. Moduł jakości napięcia.
114	–	Elektromagnetyczny przekaźnik wentylatora 2.
115	–	Przekaźnik rozwojowy 3 (tylko Raptor).
116	–	Przekaźnik Upfitter 4 (tylko Raptor).
		* Bezpieczniki kasetowe ** Bezpieczniki mini

2018, 2019, 2020

Reklamy reklamowe

Przedział pasażerski

Przydział bezpieczników w przedziale pasażerskim (2018, 2019, 2020)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	10 A	2018: Przekaźnik lampowy na żądanie. Elektryczny przekaźnik siedzenia. Pudełko na rękawiczki. Lampy próżności. Konsola podwieszana. Kopuła. Kurtuazja. Lampki do czytania. 2019-2020: Nieużywany
2	7,5 A	Logika modułu pamięci. Przełączniki fotela z pamięcią. Silnik lędźwiowy.
3	20A	Silnik blokujący drzwi kierowcy.
4	5A	Sterowanie hamulcem przyczepy.
pięć	20A	Nieużywany (zapasowy).
6	10 A	Nieużywany (zapasowy).
7	10 A	Nieużywany (zapasowy).
osiem	10 A	Nieużywany (zapasowy).
dziewięć	10 A	2018: Rozszerzony moduł mocy (tylko Raptor). 2019-2020: Rozszerzony moduł zasilania (tylko podstawa).
dziesięć	5A	Zintegrowany moduł modemu.
jedenaście	5A	Połączony moduł czujnika.
12	7,5A	Klimatyczny moduł głowicy. Inteligentny konwerter łącza danych.
13	7,5A	Grupa. Inteligentny moduł klimatyzacji.
czternaście	10 A	Włącznik/wyłącznik hamulca.
piętnaście	10 A	Inteligentny konwerter łącza danych.
szesnaście	15A	Odblokowanie tylnej klapy.
17	5A	Wyświetlacz przezierny. Przełącznik polowy.
18	5A	Wejście pasywne pasywny wyłącznik zapłonu i wyłącznik stopu. Elektromagnes kluczowego inhibitora.
dziewiętnaście	7,5A	Rozszerzony moduł zasilania (z wyjątkiem Raptora).
	7,5A	Moduł kontroli unieruchamiania (tylko Raptor).
dwadzieścia	–	Nieużywany.
21	5A	Wyświetlacz przezierny. W samochodzie temperatura z czujnikiem wilgotności.
22	5A	System kontroli otwarcia pasażera. (tylko Raptor)
23	10 A	Elektrycznie sterowany włącznik tylnej szyby. Falownik. Boczne okno kierowcy. Szyberdach. Dach Vista.
24	20A	Centralny zamek / odblokowanie.
25	30A	Moduł sterujący drzwi kierowcy.
26	30A	Moduł sterujący drzwiami pasażera.
27	30A	Dach Vista. Szyberdach.
28	20A	Nieużywany (zapasowy).
29	30A	Nieużywany (zapasowy).
trzydzieści	30A	Nieużywany (zapasowy).
31	15A	Regulowany włącznik nożny i silnik.
32	10 A	Wyświetlacz wielofunkcyjny. SYNCHRONIZACJA. Odbiornik częstotliwości radiowych.
33	20A	Radio.
34	30A	Przekaźnik rozrusznika.
35	5A	Przełącznik trybu jazdy do wyboru (tylko Raptor).
36	15A	Moduł kamery 360. Podgrzewany moduł kierownicy. Lustro. Podgrzewane tylne siedzenia. Moduł ostrzegania o opuszczeniu pasa ruchu. Automatyczny moduł świateł drogowych. Moduł przetwarzania obrazu A.
37	20A	Nieużywany (zapasowy).
38	Wyłącznik automatyczny 30A.	Przełączniki i silniki tylnej szyby.

Komora silnika

Reklamy reklamowe

Przydział bezpieczników w rozdzielnicy elektrycznej (2018, 2019, 2020)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	25A	Trąbić.
2	50A	Wentylator elektryczny 1.
3	30 lat	Silnik wycieraczek.
4	60A	Moduł sterujący nadwozia.
pięć	30 lat	Przekaźnik rozrusznika.
6	20A	Gniazdo zapalniczki 1.
osiem	20A	Gniazdo zapalniczki 2.
dziesięć	5A	Czujnik deszczu.
12	15A	Opracowanie 1 przekaźnika (Raptor).
13	10 A	Start / start 4×4. Adaptacyjny tempomat wł./wył.
czternaście	– / 15A	Nieużywany (zapasowy).
piętnaście	7,5A/15A (drapieżnik)	2018: Przedni aparat. Moduł jakości napięcia. Wykonywanie/rozpoczęcie aktualizacji reflektorów. 2019-2020: Przednia kamera. Moduł jakości napięcia. Moduł jakości napięcia. (15A, raptor)
szesnaście	10 A	2018: Moduł sterujący układu napędowego. 2019-2020: Moduł sterujący układu napędowego. Uruchomienie/uruchomienie modułu sterującego skrzynią biegów.
17	10 A	Hamulce przeciwblokujące działają / uruchamiają.
18	10 A	Start / start elektrycznego wspomagania kierownicy.
dziewiętnaście	5A	Opracowanie 5 przekaźników (Raptor).
dwadzieścia	40A	Silnik dmuchawy.
21	30 lat	Silniki siedzeń pasażera.
22	20A	Wzmacniacz radiowy.
23	10 A	Czujnik Alt A.
24	30A	Moduł sterujący hamulca przyczepy
25	50A	Moduł sterujący nadwozia 1.
26	50A	Wiatrak elektryczny.
27	30A	Silniki fotela kierowcy / modułu pamięci.
28	15 lat	Podgrzewane siedzenie.
29	10 A	Elektromagnes 4×4.
trzydzieści	25 lat	Ładowanie akumulatora holowniczego.
31	–	Nieużywany.
32	10 A	Sprzęgło klimatyzacji.
33	–	Nieużywany.
34	10 A	Moc pojazdu 5 (Diesel).
35	20A	Moc pojazdu 4 (gaz).
35	15 lat	Moc pojazdu 4 (Diesel).
36	10 A	Moc pojazdu 3.
37	25A	Moc pojazdu 2 (gaz).
37	15 lat	Moc pojazdu 2 (Diesel).
38	25A	Moc pojazdu 1 (gaz).
38	20A	Moc pojazdu 1 (Diesel).
39	–	Nieużywany.
41	30A	Korpus modułu kontroli jakości napięcia zasilania.
43	20A	Moduł światła holowniczego.
45	–	Nieużywany.
46	10 A	Blokowanie kolumny kierownicy.
47	50A	Nagrzewnica 3 układu napędowego (Diesel).
48	30 lat	Grzałka filtra paliwa.
49	–	Nieużywany.
pięćdziesiąt	30 lat	Pompa paliwowa.
51	20A	Punkt mocy 3.
52	50A	Nagrzewnica 2 układu napędowego (Diesel).
53	25A	Światła postojowe holownicze.
54	–	Nieużywany.
55	15A	Relais Aménament 2 (Raptor).
56	–	Nieużywany.
58	5A	Inteligentna ładowarka USB.
59	–	Nieużywany.
60	–	Nieużywany.
61	– / 15A	2018: Reflektor LH HID (Raptor). 2019-2020: Nieużywany (zapasowy).
62	5A	Układ 6 przekaźników (Raptor).
63	25A	4×4 2.
64	15A	Etui elektroniczne.
65	–	Nieużywany.
66	–	Nieużywany.
67	–	Nieużywany.
69	–	Nieużywany.
70	40A	2018: Elektryczny hamulec postojowy. 2019-2020: Zawory układu przeciwblokującego (ABS). Elektryczny hamulec postojowy.
71	25 lat	4×4.
72	–	Nieużywany.
73	–	Nieużywany.
74	10 A	Światła cofania holowniczego.
75	–	Nieużywany.
76	40A	Moduł sterujący nadwozia 2.
77	30A	Fotel klimatyzowany.
78	10 A	Moduł oświetlenia punktowego.
79	–	Nieużywany.
80	10 A	Podgrzewana wycieraczka. Opracowanie 4 przekaźników (Raptor).
81	–	Nieużywany.
82	30A	Pompa płynu przekładniowego.
82	5A	Moduł sterujący układu napędowego (Diesel).
83	15 lat	Moduł kontroli transmisji.
84	–	Nieużywany.
85	–	Nieużywany.
86	–	Nieużywany.
87	–	Nieużywany.
88	10 A	Wielokonturowy przekaźnik siedziska. Układ 3 przekaźników (Raptor).
89	30 lat	Schody elektryczne.
91	–	Nieużywany.
93	15A	Podgrzewane lustra.
94	15A	Podgrzewany moduł tylnego siedzenia (Raptor, Diesel).
95	– / 15A	2018: Lampa HID RH (Raptor). 2019-2020: nieużywany / zapasowy.
96	–	Nieużywany.
97	40A	Wentylator elektryczny (Raptor).
97	50A	Nagrzewnica sterująca układu napędowego 1 (Diesel).
98	15A	Moduł transmisji 10R r/s. Pompa płynu przekładniowego 3,3 l.
99	40A	Ogrzewana tylna szyba.
100	25A	Przekaźnik nagrzewnicy płynu wydechowego silnika wysokoprężnego (DEF) (Diesel).
101	25A	Wiatrak elektryczny.
102	30 lat	Elektrycznie przesuwana tylna szyba.
103	20A	Bezpiecznik przekaźnika oporowo-obrotowego holowania.
104	15A	Przełącznik pługu śnieżnego. Podgrzewane tylne siedzenia.
105	10 A	Lustro teleskopowe.
R02	–	Przekaźnik modułu sterującego układem napędowym.
R05	–	Przekaźnik wentylatora elektrycznego.
