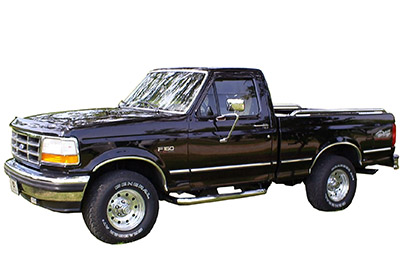

W tym artykule rozważymy dziewiątą generację Forda F-Series, produkowanego od 1992 do 1997 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Forda F-150, F-250, F-350 1992, 1993, 1994, 1995 , 1996 i 1997 , zapoznaj się z lokalizacją paneli bezpieczników wewnątrz samochodu i poznaj przeznaczenie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Contents
Układ bezpieczników Ford F150, F250, F350 1992-1997
Bezpieczniki zapalniczki samochodowej Ford F-150 (gniazda zasilania) to bezpieczniki nr 9 ( gniazdko) i nr 16 (zapalniczka) w skrzynce bezpieczników w desce rozdzielczej.
Wewnętrzna skrzynka bezpieczników
Lokalizacja skrzynki bezpieczników
Panel bezpieczników znajduje się za pokrywą po lewej stronie kierownicy. Zdejmij osłonę z dolnej krawędzi deski rozdzielczej, pociągając za uchwyt, aby zwolnić zaciski.
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników na tablicy rozdzielczej
| Nie. | Wzmacniacz. Notacja | Opis |
|---|---|---|
| jeden | 30A | Wentylator nagrzewnicy / klimatyzatora |
| 2 | 30A | Wycieraczka / spryskiwacz przedniej szyby |
| 3 | 3A | Przełącznik pozycji jałowej (Diesel) |
| 4 | 15A | Lampy zewnętrzne; Oświetlenie instrumentów; Przekaźnik oświetlenia zewnętrznego przyczepy; Moduł brzęczyka / gongu |
| pięć | 10 A | System mocowania poduszek powietrznych |
| 6 | 15A | Sprzęgło klimatyzatora; Selektor paliwa pomocniczego do oleju napędowego; Zdalny dostęp bezkluczykowy |
| 7 | 15A | Włącz lampy |
| osiem | 15A | Światła grzecznościowe / kopuły / ładowania; Elektryczne lusterka zewnętrzne; Wejście bez klucza; Prędkościomierz; Oświetlenie lusterek przeciwsłonecznych; Moduł brzęczyka / gongu |
| dziewięć | 25A | Punkt mocy |
| dziesięć | 4A | Oświetlenie instrumentów |
| jedenaście | 15A | Radio; Ściemniacz wyświetlacza radiowego |
| 12 | 20A (wyłącznik) | elektroniczny silnik zmiany biegów z napędem na 4 koła; Elektryczne blokowanie drzwi; Fotel kierowcy regulowany elektrycznie; Elektryczny odcinek lędźwiowy |
| 13 | 15A | Hamulce przeciwblokujące; Blokowanie dźwigni hamulca; Elektroniczne sterowanie silnikiem; Kontrola prędkości; Światła stopu/ostrzegawcze; Kierunek zatrzymania dla elektronicznego sterowania silnikiem |
| czternaście | 20A (wyłącznik) | Okna elektryczne |
| piętnaście | 20A | Hamulce przeciwblokujące |
| szesnaście | 15A | Zapalniczka; Ogólne narzędzie do analizy |
| 17 | 10 A | Wskaźniki oleju napędowego; Transmisja elektroniczna; Wskaźniki; Tachometr; Moduł dzwonka/gongu ostrzegawczego; Wskaźniki ostrzegawcze |
| 18 | 10 A | System mocowania poduszek powietrznych; Automatyczne lusterko dzień/noc; Blokowanie dźwigni hamulca; elektroniczny moduł zmiany biegów z napędem na 4 koła; Prędkościomierz; Możliwość wyboru kontroli obrotów (Diesel); Kontrola prędkości (Diesel) |
Reklamy reklamowe
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźników w komorze silnika
| Nie. | Wzmacniacz. Notacja | Opis |
|---|---|---|
| jeden | 20A | Moc dźwięku |
| 2 | (15A) | Światła przeciwmgielne; Alternator 200A (tylko karetka z silnikiem wysokoprężnym) |
| 3 | 30A | Światła do jazdy dziennej (tylko Kanada); Reflektory typu flash-to-pass; trąbić |
| 4 | 25A | światła cofania przyczepy; Sygnalizacja świetlna przyczepy |
| pięć | 15A | Światła awaryjne; Moduł świateł do jazdy dziennej (DRL) (tylko Kanada); Grzałka czujnika tlenu; Przekaźnik ładowania akumulatora przyczepy |
| 6 | 10 A | Prawy hamulec/wskaźnik przyczepy |
| 7 | 10 A | Lewy hamulec przyczepy / lampka kontrolna |
| osiem | 30A maks | Moduł pilota wtryskiwaczy |
| dziewięć | 30A (Gaz) / 20A (Diesel) | Układ sterowania układem napędowym |
| dziesięć | maks. 20A | Bezpieczniki na desce rozdzielczej: 15,18; Cewka przekaźnika rozrusznika |
| jedenaście | – | Nieużywany |
| 12 | Dioda | Cewka przekaźnika układu sterowania układem napędowym |
| 13 | maks. 50A | Bezpieczniki deski rozdzielczej: 5,9,13 |
| czternaście | – | Nieużywany |
| piętnaście | maks. 50A | Bezpieczniki deski rozdzielczej: 1, 7; Skrzynka rozdzielcza elektryczna: bezpiecznik 5 |
| szesnaście | maks. 20A | Zasilanie pompy paliwa (silnik benzynowy) |
| 17 | maks. 50A | Lampka ładowania alternatora; Przełącznik pozycji jałowej (Diesel); Bezpieczniki deski rozdzielczej: 2, 6, 11,14,17; Skrzynka rozdzielcza elektryczna: bezpiecznik 22 |
| 18 | 30A maks | Ładowanie akumulatora przyczepy |
| dziewiętnaście | maks. 40A | Reflektory |
| dwadzieścia | maks. 50A | Bezpieczniki tablicy rozdzielczej: 4, 8, 12,16 |
| 21 | 30A maks | Zasilanie hamulca przyczepy |
| 22 | 20A maxi (Gaz) / 30A (Diesel) | Odbiór z dystrybutora (silnik benzynowy); Nagrzewnica przewodu paliwowego (Diesel); Kontroler świec żarowych (Diesel); Cewka zapłonowa (silnik benzynowy); Cewka przekaźnika układu sterowania układem napędowym; Zintegrowany moduł grubej folii (TFI) (silnik benzynowy) |
| Przekaźnik 1 | Układ sterowania układem napędowym | |
| Przekaźnik 2 | Pompa benzynowa (silnik benzynowy); Moduł pilota wtryskiwacza (przekaźnik IDM) (Diesel) |
|
| Przekaźnik 3 | trąbić | |
| Przekaźnik 4 | Światła holownicze | |
| Przekaźnik 5 | Silnik pompy układu przeciwblokującego (ABS) |
Dodatkowe bezpieczniki
| Strona | Ciąć | Obwód chroniony |
|---|---|---|
| Zintegrowany z włącznikiem reflektorów | cyrkulacja 22 A Brkr. | Reflektory i wskaźnik świateł drogowych |
| Podczas uruchamiania przekaźnika silnika (silnik benzynowy) | Wkładka bezpiecznikowa o rozmiarze 12 | Alternator, 95 A |
| Podczas uruchamiania przekaźnika silnika (silnik wysokoprężny) | (2) 12 bezpieczników wskaźnikowych | Alternator, 130 A |
| Podczas uruchamiania przekaźnika silnika | (2) 14 bezpieczników wskaźnikowych | Świece żarowe do silników wysokoprężnych |
