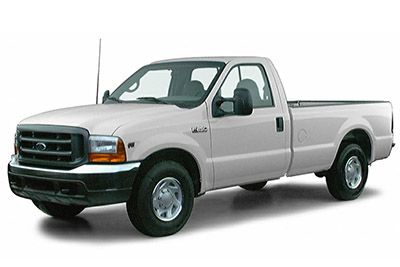

W tym artykule rozważymy pierwszą generację Forda F-Series Super Duty przed liftingiem, produkowanego w latach 2000-2003. Tutaj znajdziesz schematy skrzynek bezpieczników Forda F-250 / F-350 / F-450 / F -550 2000, 2001, 2002 i 2003 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz poznaj przeznaczenie każdego bezpiecznika (ułożenie bezpieczników) i przekaźnika.
Contents
Układ bezpieczników Ford F250 / F350 / F450 / F550 2000-2003
Bezpieczniki zapalniczki (gniazdo zasilania) Forda F-250 / F-350 / F-450 / F-550 to bezpiecznik nr 3 (zapalniczka) w skrzynce bezpieczników na desce rozdzielczej i bezpiecznik nr 10 (Power Point) w silniku skrzynka bezpieczników przedziałowych (2000-2001). 2002-2003 – bezpieczniki nr 4 (gniazdo zasilania – tablica rozdzielcza) i nr 12 (zapalniczka) w skrzynce bezpieczników tablicy rozdzielczej.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Panel bezpieczników znajduje się poniżej i po lewej stronie kierownicy obok pedału hamulca.
1997-2001
2002-2003
Komora silnika (1997-2001)
Skrzynka rozdzielcza, holowanie i elektroniczne bloki przekaźnika zmiany biegów w locie znajdują się w komorze silnika w pobliżu głównego cylindra hamulcowego.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2000
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2000)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 20A | Migacze / Światła awaryjne |
| 2 | 10 A | Moduł poduszki powietrznej |
| 3 | 20A | Zapalniczka, złącze łącza danych |
| 4 | 10 A | Oświetlenie schowka, lampki do czytania, lusterka elektryczne, światło pod maską |
| pięć | – | Nieużywany |
| 6 | – | Nieużywany |
| 7 | 5A | Oświetlenie próbki szkła / zamek elektryczny |
| osiem | 5A | Radio, podświetlenie włącznika reflektorów |
| dziewięć | – | Nieużywany |
| dziesięć | 15A | Podwójne zbiorniki paliwa |
| jedenaście | 30A | Silnik wycieraczek, cewka przekaźnika pracy wycieraczek/postoju, cewka przekaźnika wycieraczek Hi/LO, cewka przekaźnika pompy spryskiwacza |
| 12 | 15A | trąbić |
| 13 | 20A | Światła stopu, środkowe światło stopu, światło stopu holowania, tempomat; |
| czternaście | 10 A | Światło kopuły, światło ładunku, światła grzecznościowe, światła schodowe |
| piętnaście | 5A | Przełącznik świateł hamowania (logika): ogólny moduł elektroniczny (GEM), moduł sterowania zespołem napędowym (PCM), moduł przeciwblokującego układu hamulcowego na cztery koła (4WABS), blokada dźwigni hamulca, klaster i pamięć podtrzymania życia PCM |
| szesnaście | 15A | Klaster instrumentów, światła drogowe |
| 17 | – | Nieużywany |
| 18 | – | Nieużywany |
| dziewiętnaście | 10 A | Pomocniczy moduł sterujący układu napędowego (APCM) (tylko olej napędowy), zestaw wskaźników, moduł GEM, przełącznik nadbiegu, przełącznik włączania biegu jałowego (tylko olej napędowy), konsola podsufitowa, PCM silnika wysokoprężnego przez sprzęgło |
| dwadzieścia | 15A | Cewka przekaźnika rozrusznika, przełącznik sprzęgła |
| 21 | – | Nieużywany |
| 22 | 10 A | Moduł poduszki powietrznej, włącznik/wyłącznik poduszki powietrznej pasażera, cewka przekaźnika silnika dmuchawy |
| 23 | – | Nieużywany |
| 24 | 10 A | Sprzęgło klimatyzacji, siłownik drzwi mieszających, cewka przekaźnika ładowania akumulatora holowniczego, układ przeciwblokujący na cztery koła (4WABS), kierunkowskaz |
| 25 | – | Nieużywany |
| 26 | – | Nieużywany |
| 27 | 10 A | Zasilanie zapłonu (dostęp klienta) |
| 28 | 10 A | Blokada zmiany biegów hamulca, cewka przekaźnika DRL, moduł kontroli prędkości, światła cofania, cewka przekaźnika lampy awaryjnej przyczepy holowniczej, elektrozawór blokady elektronicznej piasty zmiany biegów w locie, pompa próżniowa silnika |
| 29 | 5A | Zestaw wskaźników (lampki ostrzegawcze ładowania i poduszki powietrznej) |
| trzydzieści | 30A | Cewka przekaźnika PCM, cewka zapłonowa (tylko benzyna), podgrzewacz paliwa (tylko olej napędowy), elektromagnes zaworu zrzutowego (tylko olej napędowy), cewka przekaźnika modułu sterującego wtryskiwacza (tylko olej napędowy) |
| 31 | – | Nieużywany |
| Przekaźnik 1 | – | Przekaźnik lampy wewnętrznej |
| Przekaźnik 2 | – | Nieużywany |
| Przekaźnik 3 | – | trąbić |
| Przekaźnik 4 | – | Elektryczny przekaźnik okienny |
| Przekaźnik 5 | – | Dodatkowy przekaźnik opóźniający |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce elektrycznej (2000)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 7,5A* | Lewe zatrzymanie holowania / lampka kontrolna |
| 2 | 10 A* | Pompa spryskiwacza przedniej szyby |
| 3 | 7,5 A* | Prawe zatrzymanie holowania / lampka kontrolna |
| 4 | 20 A* | Holowanie świateł cofania, holowanie świateł postojowych |
| pięć | 20A * (tylko benzyna) 5A * (tylko olej napędowy) |
Tylko benzyna — PCM, cewka przekaźnika pompy paliwa, czujnik masowego przepływu powietrza, tylko wtryskiwacze oleju napędowego — pole podwójnego alternatora „A” |
| 6 | 10 A* | Tylko benzyna – A / C (CASS) Tylko olej napędowy – Pojedynczy lub podwójny alternator „A” Pole, regulator |
| 7 | 20A * (tylko benzyna) 5A * (tylko olej napędowy) |
Tylko benzyna — zawór zarządzania oparami, czujniki HEGO, sterowanie komunikacją w kolektorze dolotowym, elektromagnes EVR, PCM, tylko elektromagnes odpowietrzający wkładu oleju napędowego — pole podwójnego alternatora „A” |
| osiem | 15 A* | Elektroniczne światło hamowania holowania, światła postojowe, cewka przekaźnika lampy postojowej holowania |
| dziewięć | 10 A* | Reflektor lewy (światło mijania) |
| dziesięć | 20 A* | Punkt mocy |
| jedenaście | 10 A* | Prawy reflektor (światło mijania) |
| 12 | 15 A* | Odporność na światła do jazdy dziennej (DRL) |
| 13 | 30A** | Przełącznik wielofunkcyjny, reflektory |
| czternaście | 60A** | System antywłamaniowy |
| piętnaście | – | Nieużywany |
| szesnaście | 30A** | Ładowanie akumulatora holowniczego |
| 17 | 30A** | Elektroniczny przekaźnik zmiany biegów w locie, silnik zmiany skrzynki rozdzielczej |
| 18 | 30A** | Fotel elektryczny |
| dziewiętnaście | 20A** | Silnik pompy paliwa, PCM |
| dwadzieścia | 50A** | Przełącznik zapłonu (B4 i B5) |
| 21 | 50A** | Przełącznik zapłonu (B1 i B3) |
| 22 | 50A** | Skrzynka przyłączeniowa zasilana bateryjnie |
| 23 | 40A** | Silnik dmuchawy |
| 24 | 30A ** (tylko benzyna) 20A ** (tylko olej napędowy) |
Moc PCM |
| 25 | 30a*** | Okna elektryczne |
| 26 | 20A** | W przypadku wyposażenia w cewkę przekaźnika odblokowywania drzwi kierowcy z dostępem bezkluczykowym, cewkę przekaźnika odblokowywania wszystkich drzwi, cewkę przekaźnika zamka wszystkich drzwi, przekaźnik błysku świateł postojowych, jeśli nie są wyposażone w silniki zmiany biegów. |
| 27 | – (tylko benzyna) 30A ** (tylko olej napędowy) |
Tylko benzyna — tylko nieużywany moduł sterownika wtryskiwacza oleju napędowego |
| 28 | 30A** | Elektroniczny sterownik hamulca holowniczego |
| 29 | 20A** | Radio |
| trzydzieści | – | Przekaźnik mocy PCM |
| 31 | – | Przekaźnik silnika wentylatora |
| 32 | – | A / C CASS (tylko benzyna), przekaźnik zasilania modułu sterującego wtryskiwacza (tylko olej napędowy) |
| 33 | – | Przekaźnik pompy spryskiwacza |
| 34 | – | Przekaźnik parkowania / wycieraczek |
| 35 | – | Przekaźnik wycieraczek HI/LO |
| 36 | – | Dioda sprzęgła klimatyzacji |
| 37 | – | Dioda PCM |
| 38 | – | Przekaźnik lampy awaryjnej holowania |
| 39 | – | Przekaźnik ładowania akumulatora holowniczego |
| 40 | – | Elektroniczny przekaźnik zmiany biegów w locie # 1 |
| 41 | – | Przekaźnik elektroniczny „w locie” nr 2 |
| * Bezpieczniki Mini ** Bezpieczniki Maxi *** Wyłącznik automatyczny |
2001
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2001)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 20A | Migacze / Światła awaryjne |
| 2 | – | Nieużywany |
| 3 | 20A | Zapalniczka, złącze łącza danych |
| 4 | 10 A | Oświetlenie schowka, lampki do czytania, lusterka elektryczne, światło pod maską |
| pięć | – | Nieużywany |
| 6 | – | Nieużywany |
| 7 | 5A | Przełącznik szyb/podświetlenie blokady zasilania |
| osiem | 5A | Radio, podświetlenie włącznika reflektorów |
| dziewięć | – | Nieużywany |
| dziesięć | 15A | Podwójne zbiorniki paliwa |
| jedenaście | 30A | Silnik wycieraczek, cewka przekaźnika włączania / wyłączania wycieraczek, cewka przekaźnika wycieraczek Ili / LO, cewka przekaźnika pompy spryskiwacza |
| 12 | 15A | trąbić |
| 13 | 20A | Światła stopu, środkowe światło stopu, światło stopu holowania, tempomat; |
| czternaście | 10 A | Światło kopuły, światło ładunku, światła grzecznościowe, światła schodowe |
| piętnaście | 5A | Przełącznik świateł hamowania (logika): ogólny moduł elektroniczny (GEM), moduł sterowania zespołem napędowym (PCM), moduł przeciwblokującego układu hamulcowego na cztery koła (4WABS), blokada dźwigni hamulca, klaster i pamięć podtrzymania życia PCM |
| szesnaście | 15A | Klaster instrumentów, światła drogowe |
| 17 | – | Nieużywany |
| 18 | 5A | audio |
| dziewiętnaście | 10 A | Pomocniczy moduł sterujący układu napędowego (APCM) (tylko olej napędowy), zestaw wskaźników, moduł GEM, przełącznik nadbiegu, przełącznik włączania biegu jałowego (tylko olej napędowy), konsola podsufitowa, PCM silnika wysokoprężnego przez sprzęgło |
| dwadzieścia | 15A | Cewka przekaźnika rozrusznika, przełącznik sprzęgła |
| 21 | – | Nieużywany |
| 22 | 10 A | Włącznik/wyłącznik poduszki powietrznej pasażera, cewka przekaźnika silnika dmuchawy |
| 23 | 10 A | Moduł poduszki powietrznej |
| 24 | 10 A | Sprzęgło klimatyzacji, siłownik drzwi mieszających, cewka przekaźnika ładowania akumulatora holowniczego, układ przeciwblokujący na cztery koła (4WABS), kierunkowskaz |
| 25 | – | Nieużywany |
| 26 | – | Nieużywany |
| 27 | 10 A | Zasilanie zapłonu (dostęp klienta) |
| 28 | 15A | Blokada zmiany biegów hamulca, cewka przekaźnika DRL, moduł kontroli prędkości, światła cofania, cewka przekaźnika lampy awaryjnej przyczepy holowniczej, elektrozawór blokady elektronicznej piasty zmiany biegów w locie, pompa próżniowa silnika |
| 29 | 5A | Zestaw wskaźników (lampki ostrzegawcze ładowania i poduszki powietrznej) |
| trzydzieści | 30A | Cewka przekaźnika PCM, cewka zapłonowa (tylko benzyna), podgrzewacz paliwa (tylko olej napędowy), elektromagnes zaworu zrzutowego (tylko olej napędowy), cewka przekaźnika modułu sterującego wtryskiwacza (tylko olej napędowy) |
| 31 | 5A | Wyłącznik światła przeciwmgielnego |
| Przekaźnik 1 | – | Przekaźnik lampy wewnętrznej |
| Przekaźnik 2 | – | Nieużywany |
| Przekaźnik 3 | – | trąbić |
| Przekaźnik 4 | – | Elektryczny przekaźnik okienny |
| Przekaźnik 5 | – | Dodatkowy przekaźnik opóźniający |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w skrzynce elektrycznej (2001)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 7,5A* | Lewe zatrzymanie holowania / lampka kontrolna |
| 2 | 10 A* | Pompa spryskiwacza przedniej szyby |
| 3 | 7,5 A* | Prawe zatrzymanie holowania / lampka kontrolna |
| 4 | 20A* | Holowanie świateł cofania, holowanie świateł postojowych |
| pięć | 20A * (tylko benzyna) 5A * (tylko olej napędowy) |
Tylko benzyna — PCM, cewka przekaźnika pompy paliwa, czujnik masowego przepływu powietrza, tylko wtryskiwacze oleju napędowego — pole podwójnego alternatora „A” |
| 6 | 10 A* | Tylko benzyna – A / C (CASS) Tylko olej napędowy – Pojedynczy lub podwójny alternator „A” Pole, regulator |
| 7 | 20A * (tylko benzyna) 5A * (tylko olej napędowy) |
Tylko benzyna — zawór zarządzania oparami, czujniki HEGO, sterowanie komunikacją w kolektorze dolotowym, elektromagnes EVR, PCM, tylko elektromagnes odpowietrzający wkładu oleju napędowego — pole podwójnego alternatora „A” |
| osiem | 15A* | Elektroniczne światło hamowania holowania, światła postojowe, cewka przekaźnika lampy postojowej holowania |
| dziewięć | 10 A* | Reflektor lewy (światło mijania) |
| dziesięć | 20A* | Punkt mocy |
| jedenaście | 10 A* | Prawy reflektor (światło mijania) |
| 12 | 15A* | Odporność na światła do jazdy dziennej (DRL), światła przeciwmgielne |
| 13 | 30A** | Przełącznik wielofunkcyjny, reflektory |
| czternaście | 60A** | System antywłamaniowy |
| piętnaście | 30A** | Podgrzewane siedzenia |
| szesnaście | 30A** | Ładowanie akumulatora holowniczego |
| 17 | 30A** | Elektroniczny przekaźnik zmiany biegów w locie, silnik zmiany skrzynki rozdzielczej |
| 18 | 30A** | Fotel elektryczny, regulowane pedały |
| dziewiętnaście | 20A** | Silnik pompy paliwa, PCM |
| dwadzieścia | 50A** | Przełącznik zapłonu (B4 i B5) |
| 21 | 50A** | Przełącznik zapłonu (B1 i B3) |
| 22 | 50A** | Skrzynka przyłączeniowa zasilana bateryjnie |
| 23 | 40A** | Silnik dmuchawy |
| 24 | 30A ** (tylko benzyna) 20A ** (tylko olej napędowy) |
Moc PCM |
| 25 | 30a*** | Okna elektryczne |
| 26 | 20A** | W przypadku wyposażenia w cewkę przekaźnika odblokowywania drzwi kierowcy z dostępem bezkluczykowym, cewkę przekaźnika odblokowywania wszystkich drzwi, cewkę przekaźnika zamka wszystkich drzwi, przekaźnik błysku świateł postojowych, jeśli nie są wyposażone w silniki zmiany biegów. |
| 27 | – (tylko benzyna) 30A ** (tylko olej napędowy) |
Tylko benzyna — tylko nieużywany moduł sterownika wtryskiwacza oleju napędowego |
| 28 | 30A** | Elektroniczny sterownik hamulca holowniczego |
| 29 | 20A** | Radio |
| trzydzieści | – | Przekaźnik mocy PCM |
| 31 | – | Przekaźnik silnika dmuchawy |
| 32 | – | A / C CASS (tylko benzyna), przekaźnik zasilania modułu sterującego wtryskiwacza (tylko olej napędowy) |
| 33 | – | Przekaźnik pompy spryskiwacza |
| 34 | – | Przekaźnik parkowania / wycieraczek |
| 35 | – | Przekaźnik wycieraczek HI/LO |
| 36 | – | Dioda sprzęgła klimatyzacji |
| 37 | – | Dioda PCM |
| 38 | – | Przekaźnik lampy awaryjnej holowania |
| 39 | – | Przekaźnik ładowania akumulatora holowniczego |
| 40 | – | Elektroniczny przekaźnik zmiany biegów w locie # 1 |
| 41 | – | Przekaźnik elektroniczny „w locie” nr 2 |
| * Bezpieczniki Mini ** Bezpieczniki Maxi *** Wyłącznik automatyczny |
2002
Przedział pasażerski
Reklamy reklamowe
Przydział bezpieczników w przedziale pasażerskim / skrzynce elektrycznej (2002)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 15 A* | Regulowane pedały |
| 2 | – | Nieużywany |
| 3 | – | Nieużywany |
| 4 | 20 A* | Gniazdo zasilania – deska rozdzielcza |
| pięć | – | Nieużywany |
| 6 | 20 A* | Przekaźnik zatrzymania skrętu/holowania |
| 7 | 30A* | Światła drogowe/błysk do przejścia |
| osiem | – | Nieużywany |
| dziewięć | – | Nieużywany |
| dziesięć | 10 A* | sprzęgło klimatyzacji |
| jedenaście | 20 A* | Radio (główne) |
| 12 | 20 A* | Zapalniczka / OBD II |
| 13 | 5A* | Elektryczne lusterka / przełączniki |
| czternaście | 15 A* | Światła do jazdy dziennej (DRL) |
| piętnaście | – | Nieużywany |
| szesnaście | – | Nieużywany |
| 17 | 15 A* | Lampy zewnętrzne |
| 18 | 20 A* | Włącz sygnał/hamulec wł/wył próbka (wysoki) |
| dziewiętnaście | 10 A* | Moduł bezpieczeństwa nadwozia / moduł 4×4 |
| dwadzieścia | – | Nieużywany |
| 21 | – | Nieużywany |
| 22 | 20 A* | Kontrola silnika |
| 23 | 20 A* | Sterowanie silnikiem (tylko silnik benzynowy) |
| 24 | 15 A* | Nieużywany (zapasowy) |
| 25 | 10 A* | Moduł układu przeciwblokującego na 4 koła (4WABS) |
| 26 | 10 A* | Nadmuchiwane torby |
| 27 | 15 A* | Włącznik zapłonu Uruchom zasilanie |
| 28 | 10 A* | Cewka przekaźnika dmuchawy przedniej / moduł EATC |
| 29 | 10 A* | Dostęp klienta |
| trzydzieści | 15 A* | Czerwone światła |
| 31 | 15 A* | Przełącznik blokady sprzęgła (tylko manualne skrzynie biegów), czujnik zasięgu skrzyni biegów (tylko automatyczne skrzynie biegów), następnie cewka przekaźnika rozrusznika (wszystkie skrzynie) |
| 32 | 5A* | Radio (start) |
| 33 | 15 A* | Wycieraczka przedniej szyby |
| 34 | 10 A* | Włącznik/wyłącznik hamulca |
| 35 | 10 A* | Klaster instrumentów |
| 36 | 10 A* | PCM Keep-Alive |
| 37 | 15 A* | trąbić |
| 38 | 20 A* | Światła postojowe i światła cofania |
| 39 | – | Nieużywany |
| 40 | 20 A* | Pompa paliwowa |
| 41 | 10 A* | Klaster instrumentów |
| 42 | 15 A* | Opóźnione akcesorium |
| 43 | 10 A* | Światła przeciwmgielne |
| 44 | – | Nieużywany |
| 45 | 10 A* | Wyłącznik zapłonu Uruchom / Uruchom moc |
| 46 | 10 A* | Lewe światło mijania |
| 47 | 10 A* | Prawe światło mijania |
| 48 | – | Nieużywany |
| 101 | 30A** | Elektryczny hamulec holowniczy |
| 102 | 30A** | Zamki do drzwi / moduł bezpieczeństwa nadwozia |
| 103 | 50A** | Stacyjka |
| 104 | – | Nieużywany |
| 105 | 30A** | Moduł sterownika wtryskiwaczy (tylko silnik wysokoprężny) |
| 106 | 30A** | Główna wycieraczka przednia |
| 107 | 40A** | Silnik dmuchawy przedniej |
| 108 | – | Nieużywany |
| 109 | 30A** | Podgrzewane siedzenia |
| 110 | 50A** | Stacyjka |
| 111 | 30A** | 4WD / zmiana w locie |
| 112 | 30A** | Fotele elektryczne w lewo |
| 113 | 30A** | Rozrusznik |
| 114 | 30A** | Fotele elektryczne po prawej stronie |
| 115 | 20A** | Ładowanie akumulatora holowniczego |
| 116 | 30A** | Stacyjka |
| 601 | Wyłącznik 30A *** | Silniki do okien drzwi |
| 602 | 60A** | Moduł 4WABS |
| 210 | – | Nieużywany |
| 211 | – | Nieużywany |
| 212 | – | Nieużywany |
| 301 | – | Przekaźnik silnika dmuchawy przedniej |
| 302 | – | Przekaźnik układu napędowego (EWG) |
| 303 | – | Przekaźnik modułu sterującego wtryskiwacza (tylko silnik wysokoprężny) |
| 304 | – | Nieużywany |
| 305 | – | Przekaźnik ładowania akumulatora holowniczego |
| 306 | – | Opóźniony przekaźnik pomocniczy |
| 307 | – | Przekaźnik rozrusznika |
| * Bezpieczniki Mini ** Bezpieczniki Maxi *** Wyłącznik automatyczny |
2003
Przedział pasażerski
Reklamy reklamowe
Przydział bezpieczników w przedziale pasażerskim / skrzynce elektrycznej (2003)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 15 A* | Regulowane pedały |
| 2 | 20 A* | Nieużywany |
| 3 | 20 A* | Nieużywany |
| 4 | 20 A* | Gniazdo zasilania – deska rozdzielcza |
| pięć | 20 A* | Nieużywany |
| 6 | 20 A* | Przekaźnik zatrzymania skrętu/holowania |
| 7 | 30 A* | Światła drogowe/błysk do przejścia |
| osiem | – | Nieużywany |
| dziewięć | 20 A* | Nieużywany |
| dziesięć | 10 A* | sprzęgło klimatyzacji |
| jedenaście | 20 A* | Radio (główne) |
| 12 | 20 A* | Zapalniczka / OBD II |
| 13 | 5A* | Elektryczne lusterka / przełączniki |
| czternaście | 15 A* | Światła do jazdy dziennej (DRL) |
| piętnaście | 10 A* | Nieużywany |
| szesnaście | 15 A* | Nieużywany |
| 17 | 15 A* | Lampy zewnętrzne |
| 18 | 20 A* | Włącznik/wyłącznik sygnału skrętu (wysoki) |
| dziewiętnaście | 10 A* | Moduł bezpieczeństwa nadwozia / moduł 4×4 |
| dwadzieścia | – | Nieużywany |
| 21 | 25 A* | Nieużywany |
| 22 | 20 A* | Kontrola silnika |
| 23 | 20 A* | Sterowanie silnikiem (tylko silnik benzynowy) |
| 24 | 15 A* | Nieużywany |
| 25 | 10 A* | Moduł układu przeciwblokującego na 4 koła (4WABS) |
| 26 | 10 A* | Nadmuchiwane torby |
| 27 | 15 A* | Włącznik zapłonu Uruchom zasilanie |
| 28 | 10 A* | Cewka przekaźnika dmuchawy przedniej / moduł EATC |
| 29 | 10 A* | Dostęp klienta |
| trzydzieści | 15 A* | Czerwone światła |
| 31 | 15A* | Przełącznik blokady sprzęgła (tylko manualne skrzynie biegów), czujnik zasięgu skrzyni biegów (tylko automatyczne skrzynie biegów), następnie cewka przekaźnika rozrusznika (wszystkie skrzynie) |
| 32 | 5A* | Radio (start) |
| 33 | 15 A* | Wycieraczka przedniej szyby |
| 34 | 10 A* | Włącznik/wyłącznik hamulca |
| 35 | 10 A* | Klaster instrumentów |
| 36 | 10 A* | PCM Keep-Alive |
| 37 | 15 A* | trąbić |
| 38 | 20 A* | Światła postojowe i światła cofania |
| 39 | – | Nieużywany |
| 40 | 20 A* | Pompa paliwowa |
| 41 | 10 A* | Klaster instrumentów |
| 42 | 15 A* | Opóźnione akcesorium |
| 43 | 10 A* | Światła przeciwmgielne |
| 44 | 10 A* | Nieużywany |
| 45 | 10 A* | Wyłącznik zapłonu Uruchom / Uruchom moc |
| 46 | 10 A* | Lewe światło mijania |
| 47 | 10 A* | Prawe światło mijania |
| 48 | 10 A* | Nieużywany |
| 101 | 30A** | Elektryczny hamulec holowniczy |
| 102 | 30A** | Zamki do drzwi / moduł bezpieczeństwa nadwozia |
| 103 | 50A** | Stacyjka |
| 104 | 40A** | Nieużywany |
| 105 | 30A** | Moduł sterownika wtryskiwaczy (tylko silnik wysokoprężny) |
| 106 | 30A** | Główna wycieraczka przednia |
| 107 | 40A** | Silnik dmuchawy przedniej |
| 108 | 40A** | Nieużywany |
| 109 | 30A** | Podgrzewane siedzenia |
| 110 | 50A** | Stacyjka |
| 111 | 30A** | 4WD / zmiana w locie |
| 112 | 30A** | Fotele elektryczne w lewo |
| 113 | 30A** | Rozrusznik |
| 114 | 30A** | Fotele elektryczne po prawej stronie |
| 115 | 20A** | Ładowanie akumulatora holowniczego |
| 116 | 30A** | Stacyjka |
| 601 | Wyłącznik 30A *** | Silniki do okien drzwi |
| 602 | 60A** | Moduł 4WABS |
| 210 | – | Nieużywany |
| 211 | – | Nieużywany |
| 212 | – | Nieużywany |
| 301 | – | Przekaźnik silnika dmuchawy przedniej |
| 302 | – | Przekaźnik układu napędowego (EWG) |
| 303 | – | Przekaźnik modułu sterującego wtryskiwacza (tylko silnik wysokoprężny) |
| 304 | – | Nieużywany |
| 305 | – | Przekaźnik ładowania akumulatora holowniczego |
| 306 | – | Opóźniony przekaźnik pomocniczy |
| 307 | – | Przekaźnik rozrusznika |
| * Bezpieczniki Mini ** Bezpieczniki Maxi *** Wyłącznik automatyczny |
