Schemat bezpieczników i przekaźników dla Ford F-250 / F-350 / F-450 / F-550 (2013-2015)

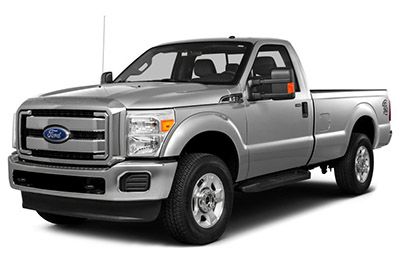

W tym artykule rozważymy trzecią generację Forda F-Series Super Duty, produkowanego od 2013 do 2016 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Forda F-250 / F-350 / F-450 / F-550 2013 , 2014 i 2015 , zapoznaj się z lokalizacją paneli bezpieczników wewnątrz samochodu oraz poznaj przeznaczenie każdego bezpiecznika (układ bezpieczników) i przekaźnika.

Contents

Układ bezpieczników Ford F250 / F350 / F450 / F550 2013-2015
Przedział pasażerski
Komora silnika
2013
2014
2015

Układ bezpieczników Ford F250 / F350 / F450 / F550 2013-2015

Bezpieczniki zapalniczki Ford F-250 / F-350 / F-450 / F-550 to bezpieczniki nr 82, 83, 87, 88, 92 i 93 w skrzynce bezpieczników z komory silnika.

Lokalizacja skrzynki bezpieczników

Przedział pasażerski

Panel bezpieczników znajduje się w podłodze pasażera za pokrywą.

Komora silnika

Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika.

ELEMENTY STERUJĄCE UKŁADEM (JEŚLI WYPOSAŻONE)

Pakiet opcji układu obejmuje cztery przełączniki, zamontowane na środku tablicy rozdzielczej. Przełączniki te będą działać tylko wtedy, gdy zapłon jest włączony, niezależnie od tego, czy silnik pracuje, czy nie. Zaleca się jednak, aby silnik pracował dalej, aby utrzymać ładowanie akumulatora podczas korzystania z przełączników udogodnień przez dłuższy czas lub przy większym poborze prądu. (Jest to jeszcze ważniejsze w przypadku pojazdów z silnikami wysokoprężnymi, ponieważ świece żarowe również rozładowują akumulator, gdy kluczyk zapłonu jest w pozycji włączonej).

Po włączeniu zapewniają 8 amperów, 12 amperów lub 20 amperów akumulatora elektrycznego do różnych zastosowań osobistych lub komercyjnych.

Skrzynka przekaźnikowa

Po stronie kierowcy na desce rozdzielczej pojawi się również skrzynka przekaźników. Skontaktuj się z autoryzowanym sprzedawcą w celu uzyskania serwisu.
Dla każdego przełącznika znajdzie się również przewód zasilający w postaci tępego, szczelnego przewodu znajdującego się pod deską rozdzielczą i po lewej stronie kolumny kierownicy.

Schematy skrzynek bezpieczników

Reklamy reklamowe

2013

Przedział pasażerski

Przydział bezpieczników w przedziale pasażerskim (2013)

Nie.	Natężenie w amperach	Chronione obwody
jeden	30A	Nieużywany (zapasowy)
2	15A	Przekaźnik deweloperski nr 4
3	30A	Inteligentny silnik okna
4	10 A	Oświetlenie wewnętrzne, lampa kaptur
pięć	20A	szyberdach
6	5A	Moduł fotela kierowcy
7	7,5A	Przełącznik fotela kierowcy, silnik lędźwiowy kierowcy
osiem	10 A	Elektryczny przełącznik lusterka
dziewięć	10 A	Przekaźnik deweloperski nr 3
dziesięć	10 A	Praca przekaźnika/akcesoria, przepływ dostępu klienta
jedenaście	10 A	Klaster instrumentów
12	15A	Oświetlenie wewnętrzne, Podświetlane lampy schodowe
13	15A	Prawe kierunkowskazy i światła hamowania, prawy przekaźnik skrętu zatrzymania holowania;
czternaście	15A	Lewy kierunkowskaz i światła hamowania, lewy przekaźnik skrętu zatrzymania holowania;
piętnaście	15A	Wysoko zamontowane światła hamowania, światła cofania, przekaźnik holowania awaryjnego, lusterko wewnętrzne z sygnałem cofania
szesnaście	10 A	Prawe światło mijania
17	10 A	Lewe światło mijania
18	10 A	Oświetlenie klawiatury, pasywny wskaźnik antykradzieżowy, moduł sterujący układu napędowego, blokada dźwigni hamulca
dziewiętnaście	20A	Subwoofer, wzmacniacz
dwadzieścia	20A	Elektryczne blokowanie drzwi
21	10 A	Włącznik/wyłącznik hamulca
22	20A	trąbić
23	15A	Nieużywany (zapasowy)
24	15A	Moduł sterujący kierownicy, złącze diagnostyczne, elektrycznie składany przekaźnik lusterek, zdalny dostęp bezkluczykowy, elektroniczny panel wykończeniowy
25	15A	Nieużywany (zapasowy)
26	5A	Moduł sterujący kierownicy
27	20A	Nieużywany (zapasowy)
28	15A	Stacyjka
29	20A	SYNC, moduł GPS, radio elewacyjne
trzydzieści	15A	Przekaźnik światła postojowego, przekaźnik światła postojowego holowania
31	5A	Sterownik hamulca przyczepy (sygnał hamowania), dostęp klienta
32	15A	Silnik przezroczystego szyberdachu, Przełącznik lusterek teleskopowych, Lusterka z funkcją automatycznego przyciemniania, Inwerter, Oświetlenie przełącznika blokady drzwi kierowcy i pasażera, Oświetlenie przełącznika podgrzewanego tylnego siedzenia
33	10 A	Moduł kontroli ograniczeń
34	10 A	Podgrzewany moduł kierowniczy, podgrzewany moduł tylnych siedzeń
35	5A	Przełącznik zmiany biegów, moduł wspomagania parkowania do tyłu, moduł sterujący hamulca przyczepy
36	10 A	Przełącznik wyboru zbiornika paliwa
37	10 A	Grzałka PTC
38	10 A	Radio fasadowe AM/FM
39	15A	Czerwone światła
40	10 A	Światła postojowe (w lusterkach), Światła pozycyjne dachowe
41	7,5A	Wskaźnik wyłączenia poduszki powietrznej pasażera
42	5A	Nieużywany (zapasowy)
43	10 A	Przekaźnik wycieraczek
44	10 A	Próbki układu
45	5A	Nieużywany (zapasowy)
46	10 A	Kontrola klimatu
47	15A	Światła przeciwmgielne, wskaźnik światła przeciwmgielnego (w przełączniku)
48	Wyłącznik automatyczny 30A	Przełącznik podnośnika szyb, próbka elektrycznego tylnego okna przesuwnego
49	Przekaźnik	Opóźnione akcesorium

Komora silnika

Reklamy reklamowe

Przydział bezpieczników w skrzynce elektrycznej (2013)

Nie.	Natężenie w amperach	Chronione obwody
jeden	Przekaźnik	Silnik dmuchawy
2	–	Nieużywany
3	Przekaźnik	Grzałki mocznikowe (silnik wysokoprężny)
4	–	Nieużywany
pięć	Przekaźnik	Odszraniacz tylnej szyby, podgrzewane lusterka
6	–	Nieużywany
7	50A*	Odszraniacz tylnej szyby, podgrzewane lusterka
osiem	30A*	Siedzenie pasażera
dziewięć	30A*	Siedzenie kierowcy
dziesięć	–	Nieużywany
jedenaście	–	Nieużywany
12	30A*	Inteligentny silnik okna
13	–	Nieużywany
czternaście	–	Nieużywany
piętnaście	Dioda	Pompa paliwa (silnik wysokoprężny)
szesnaście	–	Nieużywany
17	15A**	Podgrzewane lustro
18	–	Nieużywany
dziewiętnaście	–	Nieużywany
dwadzieścia	–	Nieużywany
21	–	Nieużywany
22	30A*	Elektryczny hamulec holowniczy
23	40A*	Silnik dmuchawy
24	–	Nieużywany
25	30A*	Wycieraczki
26	30A*	Światła postojowe do holowania
27	25A*	Grzałki mocznikowe (silnik wysokoprężny)
28	–	Bar autobusowy
29	Przekaźnik	Światła postojowe do holowania
trzydzieści	Przekaźnik	sprzęgło klimatyzacji
31	Przekaźnik	Wycieraczki
32	–	Nieużywany
33	15 A**	Moc pojazdu 1
34	15 A**	Moc pojazdu 2 (silnik wysokoprężny)
34	20A**	Moc pojazdu 2 (silnik benzynowy)
35	10 A**	Moc pojazdu 3
36	15A**	Moc pojazdu 4 (silnik wysokoprężny)
36	20A**	Moc pojazdu 4 (silnik benzynowy)
37	10 A**	Moc pojazdu 5 (silnik wysokoprężny)
38	Przekaźnik	Moduł sterujący układu napędowego (silnik Diesla), elektroniczny moduł sterujący (silnik benzynowy)
39	10 A**	Blokada piasty 4×4
40	15A**	Zamek elektroniczny 4×4
41	–	Nieużywany
42	20A**	Podgrzewane tylne siedzenia
43	–	Nieużywany
44	–	Nieużywany
45	10 A**	Cewka przekaźnika start/start
46	10 A**	Moduł sterujący skrzyni biegów (silnik wysokoprężny) podtrzymujący moc
47	10 A**	Zasilanie sprzęgła klimatyzacji
48	Przekaźnik	Uruchom/start
49	10 A**	System kamer cofania
pięćdziesiąt	10 A**	Cewka przekaźnika silnika dmuchawy
51	–	Nieużywany
52	10 A**	Moduł sterujący układu napędowego/elektroniczny moduł sterujący/moduł sterujący uruchamianiem/uruchamianiem skrzyni biegów
53	10 A**	moduł 4×4
54	10 A**	Działanie/uruchomienie układu przeciwblokującego
55	10 A**	Cewka odszraniania tylnej szyby, cewka ładowania akumulatora
56	20A**	Panel bezpieczników w przedziale pasażerskim start/start zasilania
57	Przekaźnik	Pompa paliwowa
58	–	Nieużywany
59	–	Nieużywany
60	–	Nieużywany
61	–	Nieużywany
62	–	Nieużywany
63	–	Nieużywany
64	–	Nieużywany
65	–	Nieużywany
66	20A**	Pompa paliwowa
67	–	Nieużywany
68	10 A**	Cewka przekaźnika pompy paliwa
69	–	Nieużywany
70	10 A**	Holowanie światła cofania
71	10 A**	Odpowietrznik wkładu (silnik benzynowy)
72	10 A**	Moduł sterujący układu napędowego / Zasilanie cewki przekaźnika elektronicznego modułu sterującego
73	–	Nieużywany
74	Przekaźnik	Zatrzymanie holowania / skręt w lewo
75	Przekaźnik	Zatrzymanie holowania / skręt w prawo
76	Przekaźnik	Lampa cofania
77	–	Nieużywany
78	–	Nieużywany
79	–	Nieużywany
80	–	Nieużywany
81	–	Nieużywany
82	20 A*	Pomocnicze gniazdo zasilania nr 2
83	20 A*	Pomocnicze gniazdo zasilania nr 1
84	30A*	Silnik zmiany biegów 4×4
85	30A*	Podgrzewane/chłodzone siedzenia
86	25A*	Moc cewki układu przeciwblokującego
87	20 A*	Pomocnicze gniazdo zasilania nr 5
88	20 A*	Pomocnicze gniazdo zasilania nr 6
89	40 A*	Rozrusznik
90	25 A*	Ładowanie akumulatora holowniczego
91	–	Nieużywany
92	20 A*	Gniazdo pomocnicze nr 4
93	20 A*	Pomocnicze gniazdo zasilania nr 3
94	25 A*	Deweloper nr 1
95	25 A*	Deweloper nr 2
96	50A*	Pompa układu przeciwblokującego
97	40 A*	Falownik
98	–	Nieużywany
99	40 A*	Deska rozdzielcza falownika
100	25 A*	Wskaźniki holowania
101	Przekaźnik	Wejście
102	Przekaźnik	Ładowanie akumulatora holowniczego
103	–	Nieużywany
104	–	Nieużywany
105	–	Nieużywany
106	–	Nieużywany
107	–	Nieużywany
		* Bezpieczniki kasetowe ** Bezpieczniki mini

ELEMENTY STERUJĄCE UKŁADEM (JEŚLI WYPOSAŻONE)

Reszta	Numer obwodu	Kolor drutu	Natężenie w amperach
AUX 1	CAC05	Żółty	25A
AUX 2	CAC06	Zielony z brązowym śladem	25A
DO 3	CAC07	Fioletowy z zielonym śladem	10 A
AUX 4	CAC08	kasztan	15A

2014

Reklamy reklamowe

Przedział pasażerski

Przydział bezpieczników w przedziale pasażerskim (2014)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	30A	Nieużywany (zapasowy)
2	15A	Przekaźnik przełącznika pomocniczego nr 4
3	30A	Silnik inteligentnego okna pasażera
4	10 A	Oświetlenie wewnętrzne, lampa kaptur
pięć	20A	szyberdach
6	5A	Moduł fotela kierowcy
7	7,5 A	Przełącznik fotela kierowcy, silnik lędźwiowy kierowcy
osiem	10 A	Elektryczny przełącznik lusterka
dziewięć	10 A	Styk pomocniczy przekaźnika nr 3
dziesięć	10 A	Praca przekaźnika/akcesoria, przepływ dostępu klienta
jedenaście	10 A	Klaster instrumentów
12	15A	Oświetlenie wewnętrzne, Podświetlane lampy schodowe
13	15A	Prawe kierunkowskazy i światła hamowania, prawy przekaźnik skrętu zatrzymania holowania;
czternaście	15A	Lewy kierunkowskaz i światła hamowania, lewy przekaźnik skrętu zatrzymania holowania;
piętnaście	15A	Wysoko zamontowane światła hamowania, światła cofania, przekaźnik holowania awaryjnego, lusterko wewnętrzne z sygnałem cofania
szesnaście	10 A	Prawe światło mijania
17	10 A	Lewe światło mijania
18	10 A	Oświetlenie klawiatury, pasywny nadajnik-odbiornik przeciwkradzieżowy, moduł sterujący układu napędowego, blokada dźwigni hamulca
dziewiętnaście	20A	Subwoofer, wzmacniacz
dwadzieścia	20A	Elektryczne blokowanie drzwi
21	10 A	Włącznik/wyłącznik hamulca
22	20A	trąbić
23	15A	Nieużywany (zapasowy)
24	15A	Moduł sterujący kierownicy, złącze diagnostyczne, elektrycznie składany przekaźnik lusterek, zdalny dostęp bezkluczykowy, elektroniczny panel wykończeniowy
25	15A	Nieużywany (zapasowy)
26	5A	Moduł sterujący kierownicy
27	20A	Nieużywany (zapasowy)
28	15A	Stacyjka
29	20A	SYNC, moduł GPS, radio elewacyjne
trzydzieści	15A	Przekaźnik światła postojowego, przekaźnik światła postojowego holowania
31	5A	Sterownik hamulca przyczepy (sygnał hamowania), dostęp klienta
32	15A	Silnik szyberdachu, przełącznik lusterka teleskopowego, lusterka z funkcją automatycznego przyciemniania, falownik, lampka przełącznika blokady drzwi kierowcy i pasażera, lampka przełącznika podgrzewanego tylnego siedzenia, silnik inteligentnego okna kierowcy i pasażera, przełącznik podnośnika – okno pasażera
33	10 A	Moduł kontroli ograniczeń
34	10 A	Podgrzewany moduł kierownicy, podgrzewany moduł tylnych siedzeń
35	5A	Przełącznik zmiany biegów, moduł wspomagania parkowania do tyłu, moduł sterujący hamulca przyczepy
36	10 A	Przełącznik wyboru zbiornika paliwa
37	10 A	Grzałka o dodatnim współczynniku temperaturowym
38	10 A	Radio fasadowe AM/FM
39	15A	Czerwone światła
40	10 A	Światła postojowe (w lusterkach), Światła pozycyjne dachowe
41	7,5 A	Wskaźnik wyłączenia poduszki powietrznej pasażera
42	5A	Nieużywany (zapasowy)
43	10 A	Przekaźnik wycieraczek
44	10 A	Przełączniki pomocnicze
45	5A	Nieużywany (zapasowy)
46	10 A	Kontrola klimatu
47	15A	Światła przeciwmgielne, wskaźnik światła przeciwmgielnego (w przełączniku)
48	Wyłącznik automatyczny 30A	Przełącznik okna elektrycznego, przełącznik tylnego okna przesuwnego zasilania, przełącznik przezroczystego szyberdachu
49	Przekaźnik	Opóźnione akcesorium

Reklamy reklamowe

Komora silnika

Przydział bezpieczników w rozdzielnicy elektrycznej (2014)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	Przekaźnik	Silnik dmuchawy
2	–	Nieużywany
3	Przekaźnik	Grzałki mocznikowe (silnik wysokoprężny)
4	–	Nieużywany
pięć	Przekaźnik	Odszraniacz tylnej szyby, podgrzewane lusterka
6	–	Nieużywany
7	50A*	Odszraniacz tylnej szyby, podgrzewane lusterka
osiem	30 A*	Siedzenie pasażera
dziewięć	30 A*	Siedzenie kierowcy
dziesięć	–	Nieużywany
jedenaście	–	Nieużywany
12	30 A*	Inteligentny silnik szyb kierowcy
13	–	Nieużywany
czternaście	–	Nieużywany
piętnaście	Dioda	Pompa paliwa (silnik wysokoprężny)
szesnaście	–	Nieużywany
17	15A**	Podgrzewane lustro
18	–	Nieużywany
dziewiętnaście	–	Nieużywany
dwadzieścia	–	Nieużywany
21	–	Nieużywany
22	30 A*	Elektryczny hamulec holowniczy
23	40A*	Silnik dmuchawy
24	–	Nieużywany
25	30 A*	Wycieraczki
26	30 A*	Światła postojowe do holowania
27	25 A*	Grzałki mocznikowe (silnik wysokoprężny)
28	–	Bar autobusowy
29	Przekaźnik	Światła postojowe do holowania
trzydzieści	Przekaźnik	sprzęgło klimatyzacji
31	Przekaźnik	Wycieraczki
32	–	Nieużywany
33	15A**	Moc pojazdu 1
34	15A**	Moc pojazdu 2 (silnik wysokoprężny)
34	20A**	Moc pojazdu 2 (silnik benzynowy)
35	10 A**	Moc pojazdu 3
36	15A**	Moc pojazdu 4 (silnik wysokoprężny)
36	20A**	Moc pojazdu 4 (silnik benzynowy)
37	10 A**	Moc pojazdu 5 (silnik wysokoprężny)
38	Przekaźnik	Moduł sterujący układu napędowego (silnik Diesla), elektroniczny moduł sterujący (silnik benzynowy)
39	10 A**	Blokada piasty 4×4
40	15A**	Zamek elektroniczny 4×4
41	–	Nieużywany
42	20A**	Podgrzewane tylne siedzenia
43	–	Nieużywany
44	–	Nieużywany
45	10 A**	Cewka przekaźnika start/start
46	10 A**	Moduł sterujący skrzyni biegów (silnik wysokoprężny) podtrzymujący moc
47	10 A**	Zasilanie sprzęgła klimatyzacji
48	Przekaźnik	Uruchom/start
49	10 A**	System kamer cofania
pięćdziesiąt	10 A**	Cewka przekaźnika silnika dmuchawy
51	–	Nieużywany
52	10 A**	Moduł sterujący układu napędowego, elektroniczny moduł sterujący, moduł sterujący skrzyni biegów Uruchom / Start
53	10 A**	moduł 4×4
54	10 A**	Działanie/uruchomienie układu przeciwblokującego
55	10 A**	Cewka odszraniania tylnej szyby, cewka ładowania akumulatora
56	20A**	Rozruch / start panelu bezpieczników w przedziale pasażerskim
57	Przekaźnik	Pompa paliwowa
58	–	Nieużywany
59	–	Nieużywany
60	–	Nieużywany
61	–	Nieużywany
62	–	Nieużywany
63	–	Nieużywany
64	–	Nieużywany
65	–	Nieużywany
66	20A**	Pompa paliwowa
67	–	Nieużywany
68	10 A**	Cewka przekaźnika pompy paliwa
69	–	Nieużywany
70	10 A**	Holowanie światła cofania
71	10 A**	Odpowietrznik wkładu (silnik benzynowy)
72	10 A**	Moduł sterujący układu napędowego, moc cewki przekaźnika elektronicznego modułu sterującego
73	–	Nieużywany
74	Przekaźnik	Zatrzymanie holowania / skręt w lewo
75	Przekaźnik	Zatrzymanie holowania / skręt w prawo
76	Przekaźnik	Holowanie światła cofania
77	–	Nieużywany
78	–	Nieużywany
79	–	Nieużywany
80	–	Nieużywany
81	–	Nieużywany
82	20A*	Pomocnicze gniazdo zasilania nr 2
83	20A*	Pomocnicze gniazdo zasilania nr 1
84	30 A*	Silnik zmiany biegów 4×4
85	30 A*	Podgrzewane/chłodzone siedzenia
86	25 A*	Moc cewki układu przeciwblokującego
87	20A*	Pomocnicze gniazdo zasilania nr 5
88	20A*	Pomocnicze gniazdo zasilania nr 6
89	40A*	Rozrusznik
90	25 A*	Ładowanie akumulatora holowniczego
91	–	Nieużywany
92	20A*	Gniazdo pomocnicze nr 4
93	20A*	Pomocnicze gniazdo zasilania nr 3
94	25 A*	Przełącznik pomocniczy nr 1
95	25 A*	Przełącznik pomocniczy nr 2
96	50A*	Pompa układu przeciwblokującego
97	40A*	Falownik
98	–	Nieużywany
99	40A*	Deska rozdzielcza falownika
100	25 A*	Wskaźniki holowania
101	Przekaźnik	Wejście
102	Przekaźnik	Ładowanie akumulatora holowniczego
103	–	Nieużywany
104	–	Nieużywany
105	–	Nieużywany
106	–	Nieużywany
107	–	Nieużywany
		* Bezpieczniki kasetowe ** Bezpieczniki mini

2015

Reklamy reklamowe

Przedział pasażerski

Przydział bezpieczników w przedziale pasażerskim (2015)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	30A	Nieużywany (zapasowy)
2	15A	Przekaźnik przełącznika pomocniczego nr 4
3	30A	Silnik inteligentnego okna pasażera
4	10 A	Lampa okapu Oświetlenie wnętrza
pięć	20A	szyberdach
6	5A	Moduł fotela kierowcy
7	7,5 A	Silnik lędźwiowy kierowcy Przełącznik fotela kierowcy
osiem	10 A	Elektryczny przełącznik lusterka
dziewięć	10 A	Styk pomocniczy przekaźnika nr 3
dziesięć	10 A	Przewód dostępowy klienta Przekaźnik zasilania/akcesoria
jedenaście	10 A	Klaster instrumentów
12	15A	Oświetlenie wnętrza Podświetlane lampy schodowe
13	15A	Kierunkowskazy i światła hamowania po prawej stronie
czternaście	15A	Kierunkowskazy w lewo i światła hamowania
piętnaście	15A	Światła cofania, przekaźnik cofania holowania Podniesione światła hamowania Wewnętrzne lusterko cofania
szesnaście	10 A	Prawe światło mijania
17	10 A	Lewe światło mijania
18	10 A	Blokada dźwigni hamulca Oświetlenie klawiatury Pasywne urządzenie nadawczo-odbiorcze zabezpieczające przed kradzieżą Moduł sterujący układu napędowego
dziewiętnaście	20A	Wzmacniacz subwoofera
dwadzieścia	20A	Elektryczne blokowanie drzwi
21	10 A	Włącznik/wyłącznik hamulca
22	20A	trąbić
23	15A	Nieużywany (zapasowy)
24	15A	Złącze diagnostyczne Elektroniczny panel poszycia Elektrycznie składany przekaźnik lusterek Zdalny dostęp bezkluczykowy Moduł sterujący kierownicy
25	15A	Nieużywany (zapasowy)
26	5A	Moduł sterujący kierownicy
27	20A	Nieużywany (zapasowy)
28	15A	Stacyjka
29	20A	Moduł radiowy GPS SYNC
trzydzieści	15A	Przekaźnik świateł postojowych Przekaźnik świateł postojowych holowania
31	5A	Dostęp klienta Sterownik hamulca przyczepy (sygnał hamowania)
32	15A	Automatycznie przyciemniane lusterko wsteczne Oświetlenie przełącznika blokady drzwi kierowcy i pasażera Silnik inteligentnego okna kierowcy i pasażera
33	10 A	Moduł kontroli ograniczeń
34	10 A	Podgrzewany moduł kierownicy Podgrzewany moduł tylnego siedzenia
35	5A	Moduł wspomagania parkowania do tyłu Przełącznik zmiany biegów Moduł sterujący hamulca przyczepy
36	10 A	Przełącznik wyboru zbiornika paliwa
37	10 A	Grzałka o dodatnim współczynniku temperaturowym
38	10 A	Radio podstawowe AM/FM
39	15A	Czerwone światła
40	10 A	Światła postojowe (w lusterkach) Światła pozycyjne na dachu
41	7,5 A	Wskaźnik wyłączenia poduszki powietrznej pasażera
42	5A	Nieużywany (zapasowy)
43	10 A	Przekaźnik wycieraczek
44	10 A	Przełączniki pomocnicze
45	5A	Nieużywany (zapasowy)
46	10 A	Kontrola klimatu
47	15A	Światła przeciwmgielne Wskaźnik światła przeciwmgielnego (w przełączniku)
48	Wyłącznik automatyczny 30A	Przełącznik elektrycznego tylnego okna przesuwnego Przełącznik podnośnika szyby Przezroczysty przełącznik szyberdachu
49	Przekaźnik	Opóźnione akcesorium

Reklamy reklamowe

Komora silnika

Przydział bezpieczników w rozdzielnicy elektrycznej (2015)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	Przekaźnik	Silnik dmuchawy
2	–	Nieużywany
3	Przekaźnik	Grzałki mocznikowe (silnik wysokoprężny)
4	–	Nieużywany
pięć	Przekaźnik	Podgrzewane lusterka Odszraniacz tylnej szyby
6	–	Nieużywany
7	50A*	Podgrzewane lusterka Odszraniacz tylnej szyby
osiem	30 A*	Siedzenie pasażera
dziewięć	30 A*	Siedzenie kierowcy
dziesięć	40A*	Przyczepa
jedenaście	–	Nieużywany
12	30 A*	Inteligentny silnik szyb kierowcy
13	–	Nieużywany
czternaście	–	Nieużywany
piętnaście	Dioda	Pompa paliwa (silnik wysokoprężny)
szesnaście	–	Nieużywany
17	15A**	Podgrzewane lustro
18	–	Nieużywany
dziewiętnaście	–	Nieużywany
dwadzieścia	–	Nieużywany
21	–	Nieużywany
22	30 A*	Elektryczny hamulec holowniczy
23	40A*	Silnik dmuchawy
24	–	Nieużywany
25	30 A*	Wycieraczki
26	30 A*	Światła postojowe do holowania
27	25 A*	Grzałki mocznikowe (silnik wysokoprężny)
28	–	Bar autobusowy
29	Przekaźnik	Światła postojowe do holowania
trzydzieści	Przekaźnik	sprzęgło klimatyzacji
31	Przekaźnik	Wycieraczki
32	–	Nieużywany
33	15A**	Moc pojazdu 1
34	15A**	Moc pojazdu 2 (silnik wysokoprężny)
34	20A**	Moc pojazdu 2 (silnik benzynowy)
35	10 A**	Moc pojazdu 3
36	15A**	Moc pojazdu 4 (silnik wysokoprężny)
36	20A**	Moc pojazdu 4 (silnik benzynowy)
37	10 A**	Moc pojazdu 5 (silnik wysokoprężny)
38	Przekaźnik	Elektroniczny moduł sterujący (silnik wysokoprężny) Moduł sterujący układu napędowego (silnik benzynowy)
39	10 A**	Blokada piasty 4×4
40	15A**	Zamek elektroniczny 4×4
41	–	Nieużywany
42	20A**	Podgrzewane tylne siedzenia
43	–	Nieużywany
44	–	Nieużywany
45	10 A**	Cewka przekaźnika start/start
46	10 A**	Moduł sterujący skrzyni biegów (silnik wysokoprężny) podtrzymujący moc
47	10 A**	Zasilanie sprzęgła klimatyzacji
48	Przekaźnik	Uruchom/start
49	10 A**	System kamer cofania
pięćdziesiąt	10 A**	Cewka przekaźnika silnika dmuchawy
51	–	Nieużywany
52	10 A**	Elektroniczny moduł sterujący Moduł sterujący układu napędowego, moduł sterujący uruchamianiem / uruchamianiem skrzyni biegów
53	10 A**	moduł 4×4
54	10 A**	Działanie/uruchomienie układu przeciwblokującego
55	10 A**	Cewka odszraniania tylnej szyby
56	20A**	Rozruch / start panelu bezpieczników w przedziale pasażerskim
57	Przekaźnik	Pompa paliwowa
58	–	Nieużywany
59	–	Nieużywany
60	–	Nieużywany
61	–	Nieużywany
62	–	Nieużywany
63	–	Nieużywany
64	–	Nieużywany
65	–	Nieużywany
66	20A**	Pompa paliwowa
67	–	Nieużywany
68	10 A**	Cewka przekaźnika pompy paliwa
69	–	Nieużywany
70	10 A**	Holowanie światła cofania
71	10 A**	Odpowietrznik wkładu (silnik benzynowy)
72	10 A**	Elektroniczny moduł sterujący Zasilanie cewki przekaźnika Zasilanie podtrzymujące życie Moduł sterujący zespołu napędowego
73	–	Nieużywany
74	–	Nieużywany
75	–	Nieużywany
76	Przekaźnik	Holowanie światła cofania
77	–	Nieużywany
78	–	Nieużywany
79	–	Nieużywany
80	–	Nieużywany
81	–	Nieużywany
82	20A*	Pomocnicze gniazdo zasilania nr 2
83	20A*	Pomocnicze gniazdo zasilania nr 1
84	30 A*	Silnik zmiany biegów 4×4
85	30 A*	Podgrzewane/chłodzone siedzenia
86	25 A*	Moc cewki układu przeciwblokującego
87	20A*	Pomocnicze gniazdo zasilania nr 5
88	20A*	Pomocnicze gniazdo zasilania nr 6
89	40A*	Rozrusznik
90	25 A*	Ładowanie akumulatora holowniczego
91	–	Nieużywany
92	20A*	Gniazdo pomocnicze nr 4
93	20A*	Pomocnicze gniazdo zasilania nr 3
94	25 A*	Przełącznik pomocniczy nr 1
95	25 A*	Przełącznik pomocniczy nr 2
96	50A*	Pompa układu przeciwblokującego
97	40A*	Falownik
98	–	Nieużywany
99	40A*	Deska rozdzielcza falownika
100	–	Nieużywany
101	Przekaźnik	Wejście
102	–	Nieużywany
103	–	Nieużywany
104	–	Nieużywany
105	–	Nieużywany
106	–	Nieużywany
107	–	Nieużywany
		* Bezpieczniki kasetowe ** Bezpieczniki mini
