Schemat bezpieczników i przekaźników dla Ford F-250 / F-350 / F-450 / F-550 (2017-2019..)

Ford
Author Reading 12 min Views 55 Published by

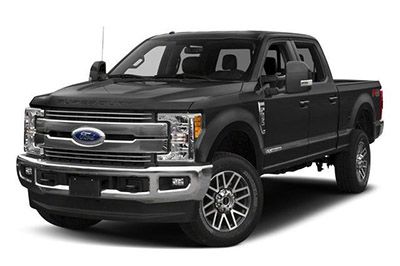

W tym artykule rozważymy czwartą generację Forda F-Series Super Duty, dostępną od 2017 roku do dnia dzisiejszego. Tutaj znajdziesz schematy skrzynek bezpieczników  Forda F-250 / F-350 / F-450 / F-550 2017, 2018 i 2019  , informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz przyporządkowanie każdego . bezpiecznik (rozmieszczenie bezpieczników) i przekaźniki.

Contents
  1. Układ bezpieczników Ford F250 / F350 / F450 / F550 2017-2019…
  2. Przedział pasażerski
  3. Komora silnika
  4. 2017
  5. 2018, 2019

Układ bezpieczników Ford F250 / F350 / F450 / F550 2017-2019…

Ford F-250 / F-350 / F-450 / F-550  Bezpieczniki zapalniczki (gniazdo zasilania) to bezpieczniki nr 22 (2017: Pomocnicze gniazdo zasilania nr 5 (tylna konsola)) , nr 62 (Pomocnicze gniazdo zasilania nr 1 ( tablica przyrządów)), nr 64 (gniazdo pomocnicze nr 2), nr 66 (gniazdo pomocnicze nr 3 (konsola środkowa)), nr 68 (pomocnicze gniazdo zasilania nr 4 (tylny pojemnik na media)) i nr 70 (2018-2019: pomocniczy gniazdo nr 5 (tylna konsola środkowa)) w skrzynce bezpieczników w komorze silnika.

Lokalizacja skrzynki bezpieczników

Przedział pasażerski

Panel bezpieczników znajduje się po prawej stronie podłogi pasażera za panelem wykończeniowym.Lokalizacja bezpieczników w przedziale pasażerskim: Ford F-250 / F-350 / F-450 / F-550 (2017-2019 ..)

Komora silnika

Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika.Lokalizacja bezpieczników w komorze silnika: Ford F-250, F-350, F-450, F-550 (2017, 2018, 2019)



Schematy skrzynek bezpieczników

Reklamy  reklamowe

2017

Przedział pasażerski

Schemat wewnętrznej skrzynki bezpieczników: Ford F-250, F-350, F-450, F-550 (2017)

Przydział bezpieczników w przedziale pasażerskim (2017)

Nie. Natężenie w amperach Chronione komponenty
jeden – Nieużywany.
2 7,5A Przełącznik fotela z pamięcią (moc lędźwiowa).
3 20A Przekaźnik odblokowania drzwi kierowcy.
4 5A Zamienny elektroniczny sterownik hamulca.
pięć 20A Podgrzewany moduł tylnego siedzenia.
6 – Nieużywany.
7 – Nieużywany.
osiem – Nieużywany.
dziewięć – Nieużywany.
dziesięć 5A Klawiatura bezkluczykowa Securicode ™.
jedenaście 5A Tylny moduł klimatyzacji.
12 7,5A Przedni moduł klimatyzacji.
13 7,5A Klaster instrumentów. Inteligentne łącze danych. Moduł sterujący kolumny kierownicy.
czternaście – Nieużywany.
piętnaście 10 A Inteligentne zasilanie złącza łącza danych. Wyświetlacz przezierny.
szesnaście – Nieużywany.
17 5A Elektroniczny panel wykończeniowy.
18 5A Włącznik zapłonu z przyciskiem. Stacyjka. Kluczowe hamowanie.
dziewiętnaście 7,5 A Przełącznik sterowania skrzynią biegów (holowanie / holowanie).
dwadzieścia – Nieużywany.
21 5A System zarządzania w terenie. Wyświetlacz przezierny. Czujnik wilgotności.
22 5A Czujnik klasyfikacji pasażerów.
23 10 A Opóźnienie akcesoriów. Elektryczne szyby. Szyberdach. Elektrycznie składany przekaźnik lustrzany. Falownik. Oświetlenie przełącznika okna / szyberdachu.
24 20A Przekaźnik centralnego zamka.
25 30A Silnik inteligentnej szyby przedniej lewej. Moduł strefy drzwi.
26 30A Silnik inteligentnej szyby przedniej prawej. Moduł strefy drzwi.
27 30A Szyberdach.
28 20A Wzmacniacz Sony -10 kanałów.
29 30A Wzmacniacz Sony -14 kanałów.
trzydzieści – Nieużywany.
31 – Nieużywany.
32 10 A SYNCHRONIZACJA. Moduł GPS. Wyświetlacz. Odbiornik częstotliwości radiowych.
33 20A Radio.
34 30A Przekaźnik rozrusznika.
35 5A Moduł kontroli stresu.
36 15 lat System utrzymania pasa ruchu. Automatyczne sterowanie światłami drogowymi. Samościemniające się lusterka. Podgrzewane tylne siedzenia.
37 20A Podgrzewana kierownica.
38 30A Silnik przedniej lewej szyby. Elektryczne silniki tylnej szyby.
Komora silnika

Schemat skrzynki bezpieczników pod maską: Ford F-250, F-350, F-450, F-550 (2017)

Reklamy  reklamowe



Przydział bezpieczników w rozdzielnicy elektrycznej (2017)

Nie. Natężenie w amperach Chronione komponenty
jeden 20A Moduł sterujący układu napędowego.
2 20A Emisje (MIL).
3 20A Miłośnik. Sprężarka klimatyzacji. Hamulec silnikowy.
4 20A Czapka przeciwhałasowa. Czujnik przepływu masy powietrza. Emisje. Świece żarowe. Mocznik.
pięć 15A Moduł sterowania sprężonym gazem ziemnym.
6 – Nieużywany.
7 – Nieużywany.
osiem – Nieużywany.
dziewięć – Nieużywany.
dziesięć 15A Podgrzewane lusterka zewnętrzne.
jedenaście – Przekaźnik CNG.
12 40A Ogrzewana tylna szyba.
13 – Nieużywany.
czternaście – Przekaźnik modułu sterującego układem napędowym.
piętnaście 20A Trąbić.
szesnaście 10 A Zasilanie przekaźnika sprzęgła klimatyzacji.
17 – Podgrzewana tylna szyba i przekaźnik podgrzewanych lusterek.
18 – Nieużywany.
dziewiętnaście – Nieużywany.
dwadzieścia – Dodatkowy przekaźnik akumulatora nagrzewnicy powietrza nr 1.
21 – Nieużywany.
22 20A Gniazdo pomocnicze nr 5 (konsola tylna). Start-start.
23 – Nieużywany.
24 – Przekaźnik wentylatora chłodzącego. Dodatkowy przekaźnik akumulatora nagrzewnicy powietrza nr 3.
25 – Przekaźnik mocy modułu podgrzewania wstępnego.
26 – Nieużywany.
27 30A Przekaźnik ładowania akumulatora holowniczego.
29 – Przekaźnik rozrusznika.
trzydzieści 10 A moduł 4×4.
31 5A Adaptacyjny tempomat. Start-start.
32 5A Moduł układu przeciwblokującego. Start-start.
33 10 A Moduł sterowania zespołem napędowym (ISPR). Start-start. Moduł sterujący silnika. Moduł kontroli transmisji.
34 10 A System informacji o martwym polu. Start-start. Przednia kamera. Tylna kamera.
35 – Nieużywany.
36 – Przekaźnik silnika dmuchawy.
37 – Przekaźnik ładowania akumulatora holowniczego.
38 – Przekaźnik sprzęgła sprężarki klimatyzacji.
39 – Przekaźnik klaksonowy.
40 – Dodatkowy przekaźnik akumulatora nagrzewnicy powietrza nr 2.
41 25 lat Świece żarowe.
42 40A Moduł światła holowniczego.
43 40A Silnik dmuchawy przedniej.
44 50A Moduł jakości napięcia. Moduł sterujący nadwozia.
45 60A Aktywne kierowanie do przodu.
46 50A Dodatkowa wężownica nagrzewnicy powietrza nr 2.
47 50A Miłośnik. Dodatkowa nagrzewnica powietrza nr 3.
48 50A Moduł sterujący nadwozia magistrali RP1.
49 60A Falownik.
pięćdziesiąt 50A Moduł sterujący nadwozia magistrali RP2.
51 60A Zasilanie modułu sterującego nadwozia B+.
52 60A Pompa układu przeciwblokującego.
53 50A Dodatkowa wężownica nagrzewnicy powietrza nr 1.
54 30A Moduł sterujący hamulca przyczepy.
55 30A Klimatyzowany moduł siedziska.
56 40A Dodatkowy moduł oświetlenia.
57 30A Schody elektryczne.
58 30A Przekaźnik modułu sterującego sprężonym gazem ziemnym.
59 30A Zawór układu przeciwblokującego.
60 – Nieużywany.
61 30A Fotel kierowcy regulowany elektrycznie.
62 20A Gniazdo pomocnicze nr 1 (tablica rozdzielcza).
63 30A Rozrusznik.
64 20A Pomocnicze gniazdo zasilania nr 2.
65 30A Moduł światła holowniczego.
66 20A Pomocnicze gniazdo zasilania nr 3 (konsola środkowa).
67 30A Fotel pasażera regulowany elektrycznie.
68 20A Pomocnicze gniazdo zasilania nr 4 (tylna taca na nośniki).
69 25 lat moduł 4×4.
70 – Nieużywany.
71 – Nieużywany.
72 30A Zatrzymanie przyczepy/skręt w lewo/w prawo.
73 – Nieużywany.
74 – Nieużywany.
75 30A Pompa paliwowa.
76 – Nieużywany.
77 30A Silnik wycieraczek.
78 – Nieużywany.
79 30A Elektrycznie przesuwana tylna szyba.
80 25A moduł 4×4.
81 10 A Elektromagnes 4×4.
82 10 A Lusterka teleskopowe elektryczne.
83 20A Podgrzewane tylne siedzenia.
84 10 A Światła cofania holowniczego.
85 – Nieużywany.
86 – Nieużywany.
87 – Nieużywany.
88 10 A Fotele wielokonturowe.
89 – Nieużywany.
90 10 A Moduł oświetlenia punktowego.
91 10 A Moduł interfejsu układu.
92 – Nieużywany.
93 – Nieużywany.
94 15A Moduł kontroli transmisji.
95 10 A Moduł sterujący układu napędowego utrzymuje moc przy życiu.
96 5A Czujnik deszczu.
97 – Nieużywany.
98 10 A Kierunek alternatora.
99 30A Światła postojowe holownicze.



2018, 2019

Reklamy  reklamowe

Przedział pasażerski

Schemat wewnętrznej skrzynki bezpieczników: Ford F-250, F-350, F-450, F-550 (2018, 2019)

Przydział bezpieczników w przedziale pasażerskim (2018, 2019)

Nie. Natężenie w amperach Chronione komponenty
jeden – Nieużywany.
2 7,5A Przełącznik fotela z pamięcią (moc lędźwiowa).
3 20A Przekaźnik odblokowania drzwi kierowcy.
4 5A Zamienny elektroniczny sterownik hamulca. Sterownik hamulca przyczepy Hamulec wł./wył. Obwody dostępu klienta.
pięć – Nieużywany.
6 – Nieużywany.
7 – Nieużywany.
osiem 10 A Składanie lusterka przełącznika szyby kierowcy.
dziewięć 10 A Hamulec wł./wył./przełącznik ciśnieniowy.
dziesięć 5A 2018: Nieużywane.
2019: Zintegrowany modem
jedenaście 5A Połączony moduł bezpieczeństwa wykrywania.
12 7,5A Przedni moduł klimatyzacji.
13 7,5A Klaster instrumentów. Inteligentne łącze danych. Moduł sterujący kolumny kierownicy.
czternaście 10 A Rozszerzony moduł podtrzymania mocy.
piętnaście 10 A Inteligentne zasilanie złącza łącza danych.
szesnaście 15 lat Elektromagnes zwalniający klapę tylną.
17 5A Wyświetlacz przezierny.
18 5A Włącznik zapłonu z przyciskiem. Stacyjka. Kluczowe hamowanie.
dziewiętnaście 75A Przełącznik sterowania skrzynią biegów (holowanie / holowanie). Wybierz przełącznik zmiany biegów.
dwadzieścia 7,5A Aktywny przedni moduł kierowniczy.
21 5A Wyświetlacz przezierny. Czujnik wilgotności.
22 5A Przełącznik aranżacji. Uruchom / Uruchom. przekaźnik przystawki odbioru mocy.
23 10 A Opóźnienie akcesoriów. Elektryczne szyby. Szyberdach. Elektrycznie składany przekaźnik lustrzany. Falownik. Oświetlenie przełącznika okna / szyberdachu.
24 20A Przekaźnik centralnego zamka.
25 30A Silnik inteligentnej szyby przedniej lewej. Moduł strefy drzwi.
26 30A Silnik inteligentnej szyby przedniej prawej. Moduł strefy drzwi.
27 30A Szyberdach.
28 20A 2018: wzmacniacz Sony -10 kanałów.
2019: Nieużywany
29 30A 2018: Nieużywane.
2019: Wzmacniacz Bang & Olufsen
trzydzieści – Nieużywany.
31 15A Regulowany przełącznik nożny.
32 10 A SYNCHRONIZACJA. Moduł GPS. Wyświetlacz. Odbiornik częstotliwości radiowych.
33 20A Radio.
34 30A Przekaźnik rozrusznika.
35 5A Rozszerzony moduł podtrzymania mocy.
36 15 lat System utrzymania pasa ruchu. Automatyczne sterowanie światłami drogowymi. Samościemniające się lusterka. Podgrzewane tylne siedzenia. Moduł kamery.
37 20A Podgrzewana kierownica.
38 30A Przełącznik tylnej szyby elektrycznej.
Komora silnika

Schemat skrzynki bezpieczników pod maską: Ford F-250, F-350, F-450, F-550 (2018, 2019)

Reklamy  reklamowe



Przydział bezpieczników w rozdzielnicy elektrycznej (2018, 2019)

Nie. Natężenie w amperach Chronione komponenty
jeden 20A Moduł sterujący układu napędowego.
2 20A Emisje – wskaźnik awarii.
3 20A Miłośnik. Sprężarka klimatyzacji. Hamulec silnikowy.
4 20A Czapka przeciwhałasowa. Czujnik przepływu masy powietrza. Emisje. Świece żarowe. Mocznik.
pięć 15 lat Moduł sterowania sprężonym gazem ziemnym. Czujnik paliwa.
6 – Nieużywany.
7 – Nieużywany.
osiem – Nieużywany.
dziewięć – Nieużywany.
dziesięć 15 lat Podgrzewane lusterka zewnętrzne.
jedenaście – Przekaźnik sprężonego gazu ziemnego.
12 40 Ogrzewana tylna szyba.
13 – Nieużywany.
czternaście – Przekaźnik modułu sterującego układem napędowym.
piętnaście 20A Trąbić.
szesnaście 10 A Zasilanie przekaźnika sprzęgła klimatyzacji.
17 – Podgrzewana tylna szyba i przekaźnik podgrzewanych lusterek.
18 – Przekaźnik świateł postojowych przyczepy.
dziewiętnaście – Nieużywany.
dwadzieścia – Dodatkowy przekaźnik akumulatora nagrzewnicy powietrza nr 1.
21 – Nieużywany.
22 – Nieużywany.
23 – Nieużywany.
24 – Przekaźnik wentylatora chłodzącego. Dodatkowy przekaźnik akumulatora nagrzewnicy powietrza nr 3.
25 – Przekaźnik mocy modułu podgrzewania wstępnego.
26 – Nieużywany.
27 30A Przekaźnik ładowania akumulatora holowniczego (jeśli dotyczy).
28 – Nieużywany.
29 – Przekaźnik rozrusznika.
trzydzieści 10 A moduł 4×4.
31 5A Adaptacyjny tempomat. Start-start.
32 5A Moduł układu przeciwblokującego. Start-start.
33 10 A Moduł sterujący układu napędowego – stan zapłonu pod napięciem. Start-start. Moduł sterujący silnika. Moduł kontroli transmisji.
34 10 A System informacji o martwym polu. Start-start. Przednia kamera. Tylna kamera.
35 – Nieużywany.
36 – Przekaźnik silnika dmuchawy.
37 – Przekaźnik ładowania akumulatora holowniczego (tylko w pojazdach bez sterownika hamulca przyczepy).
38 – Przekaźnik sprzęgła sprężarki klimatyzacji.
39 – Przekaźnik klaksonowy.
40 – Dodatkowy przekaźnik akumulatora nagrzewnicy powietrza nr 2.
41 25 lat Świece żarowe.
42 40A Moduł światła holowniczego (jeśli dotyczy).
43 40A Silnik dmuchawy przedniej.
44 50A Jakość napięcia. Zasilanie modułu sterującego nadwozia.
45 60A Aktywne kierowanie do przodu.
46 50A Dodatkowa wężownica nagrzewnicy powietrza nr 2.
47 50A Miłośnik. Dodatkowa nagrzewnica powietrza nr 3.
48 50A Moduł elektroniczny nadwozia obsługuje magistralę zasilającą 1.
49 60A Falownik.
pięćdziesiąt 50A Moduł sterujący nadwozia obsługuje magistralę zasilającą 2.
51 60A Zasilanie modułu sterującego nadwozia B+.
52 60A Pompa układu przeciwblokującego.
53 50A Dodatkowa wężownica nagrzewnicy powietrza nr 1.
54 30A Moduł sterujący hamulca przyczepy.
55 30A Klimatyzowany moduł siedziska.
56 40A Dodatkowy moduł oświetlenia.
57 30A Schody elektryczne.
58 30A Przekaźnik modułu sterującego sprężonym gazem ziemnym.
59 30A Zawór układu przeciwblokującego.
60 – Nieużywany.
61 30A Fotel kierowcy regulowany elektrycznie.
62 20A Gniazdo pomocnicze nr 1 (tablica rozdzielcza).
63 30A Rozrusznik.
64 20A Pomocnicze gniazdo zasilania nr 2.
65 30A Moduł światła holowniczego (jeśli dotyczy).
66 20A Pomocnicze gniazdo zasilania nr 3 (konsola środkowa).
67 30A Fotel pasażera regulowany elektrycznie.
68 20A Pomocnicze gniazdo zasilania nr 4 (ładowarka USB, tylna konsola środkowa).
69 25A moduł 4×4.
70 20A Gniazdo pomocnicze nr 5 (tylna konsola środkowa).
71 – Nieużywany.
72 30A Holowanie w lewo / stop / skręt w prawo (jeśli jest w wyposażeniu, nie występuje ze sterownikiem hamulca przyczepy).
73 – Nieużywany.
74 – Nieużywany.
75 30A Pompa paliwowa.
76 – Nieużywany.
77 30A Silnik wycieraczek.
78 – Nieużywany.
79 30A Elektrycznie przesuwana tylna szyba.
80 25A moduł 4×4.
81 10 A Elektromagnes 4×4.
82 10 A Lusterka teleskopowe elektryczne.
83 20A Podgrzewane tylne siedzenia.
84 10 A Światła cofania do holowania (jeśli są na wyposażeniu).
85 – Nieużywany.
86 – Nieużywany.
87 – Nieużywany.
88 10 A Fotele wielokonturowe.
89 – Nieużywany.
90 10 A Moduł oświetlenia punktowego.
91 10 A Moduł interfejsu układu.
92 – Nieużywany.
93 – Nieużywany.
94 15 lat Moduł kontroli transmisji.
95 10 A Moduł sterujący układu napędowego utrzymuje moc przy życiu.
96 5A Czujnik deszczu.
97 10 A Kontrola uruchomienia/rozruchu dla pomocniczego punktu zasilania # 5
98 10 A Kierunek alternatora.
99 30A Światła postojowe holownicze.
Rate article
schematy skrzynek bezpieczników

© 2026 schematy skrzynek bezpieczników
