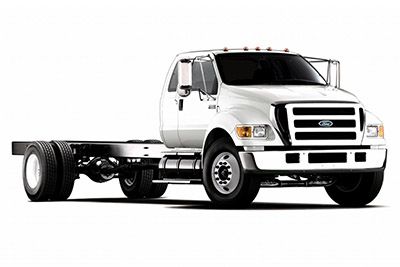

W tym artykule rozważymy siódmą generację Forda F-650 / F-750, produkowanego w latach 2001-2015. Tutaj znajdziesz schematy skrzynek bezpieczników Forda F-650 i F-750 2004, 2005, 2006, 2008 i 2011 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i znajdź przypisanie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Układ bezpieczników Ford F650 / F750 2001-2015
Wykorzystywane są informacje z instrukcji obsługi z 2004, 2005, 2006, 2008 i 2011 roku. Lokalizacja i funkcja bezpieczników w samochodach produkowanych w innym czasie mogą się różnić.
Bezpieczniki zapalniczki (gniazdo zasilania) w Fordzie F-650 / F-750 to bezpieczniki nr 104 (Punkt zasilania) w skrzynce przyłączeniowej akumulatora (komora silnika) i nr 3 (zapalniczka) w centralnej skrzynce przyłączeniowej (pasażer przedział).
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Skrzynka bezpieczników znajduje się za osłoną poduszki powietrznej pasażera i jest dostępna przez schowek.
Komora silnika
Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika.
Schematy skrzynek bezpieczników
2004
Blok bezpieczników – skrzynka przyłączeniowa akumulatora
Reklamy reklamowe
Blok bezpieczników – skrzynka przyłączeniowa akumulatora
| Nie. | Natężenie w amperach | Topliwy opis |
|---|---|---|
| F1 | 15A* | Wyłącznik główny |
| F2 | 30A* | Fotel elektryczny (kierowca) |
| F3 | 30A* | Fotel elektryczny (pasażerski) |
| F4 | 15A* | Przekaźnik pompy spryskiwacza, silnik pompy spryskiwacza |
| F5 | 15A* | Hamulec wydechowy (silnik Caterpillar i Cummins) |
| F6 | 15A* | Nagrzewnica wlotu powietrza (silnik Caterpillar) |
| F7 | 15A* | Włączniki świateł hamowania |
| F8 | 25A* | Przekaźnik podgrzewacza paliwa (silnik Caterpillar) |
| F8 | 20A* | Przekaźnik podgrzewacza paliwa (silnik o pojemności 6,0 l) |
| F9 | – | Nieużywany |
| F10 | 15A* | Podgrzewany zawór spustowy |
| F11 | – | Nieużywany |
| F12 | – | Nieużywany |
| F13 | 10 A* | Hamulec ręczny |
| F14 | – | Nieużywany |
| F15 | 7,5A* | Producent zabudów – adapter światła hamowania do przyczepy |
| F 16 | 5A* | Hydrauliczny ABS WABCO |
| F17 | – | Nieużywany |
| F18 | 10 A* | Pompa do transferu paliwa |
| F19 | – | Nieużywany |
| F20 | 10 A* | Przekaźnik mocy silnika ECM (silnik o skoku 6,0 l) |
| F21 | 10 A* | Sterowanie silnikiem Hydro-max |
| F22 | 10 A* | Moc logiczna silnika V8 IDM2 |
| F23 | – | Nieużywany |
| F24 | – | Nieużywany |
| F101 | 30A** | Przekaźnik pneumatyczny ABS, przekaźnik modulatora hydraulicznego |
| F102 | 20A** | Wyłącznik zapłonu w miejscu dostępu klienta |
| F103 | 50A** | Wyłącznik zapłonu, centralna skrzynka przyłączeniowa (CJB) bezpieczniki 8, 9, 10, 11, 19, 20, 23, 24, 25, 29, 30, 31 |
| F104 | 20A** | Punkt mocy |
| F105 | 20A** | Przełączniki blokady drzwi |
| F106 | 30A** | Wyłącznik główny, wyłącznik wielofunkcyjny, bezpieczniki CJB 16, 26 i 28, reflektory, przekaźnik DRL |
| F107 | 50A** | Bezpieczniki CJB 1, 2, 3, 4, 12, 13, 14, 15 |
| F108 | 40 A** | Przekaźnik podgrzewacza paliwa (silnik Cummins) |
| F109 | 40 A** | Elektryczny przekaźnik okienny |
| F110 | – | Nieużywany |
| F111 | 30A** | Przekaźnik świateł postojowych, światła postojowe |
| F112 | 40 A** | Przekaźnik silnika dmuchawy, silnik dmuchawy |
| F113 | 30A** | Podgrzewane siedzenia |
| F114 | 25A** | Moc hydraulicznego kalkulatora ABS |
| F115 | 40 A** | Stacyjka, bezpiecznik CJB 21 |
| F116 | 30A** | Włącz przekaźnik i przekaźnik światła cofania |
| F117 | 20A** | Przekaźnik świateł hamowania (silnik Caterpillar i Cummins) |
| F118 | 60A** | Bloki bezpieczników holowniczych lewego, prawego i ABS (pojazdy z hamulcami hydraulicznymi) |
| F119/F120 | 60A** | Blok bezpieczników holowniczych, światła hamowania / tylne / pozycyjne |
| F121/F122 | 60A** | Blok bezpieczników holowniczych (pojazdy z hamulcami pneumatycznymi), lewy, prawy i ABS, przekaźnik bezpiecznika silnika pompy hydraulicznej HydroMax |
| R1-201 | – | Przekaźnik pompy spryskiwacza |
| R2-202 | – | Przekaźnik prędkości wycieraczek |
| R3-203 | – | Przekaźnik wycieraczek |
| R4-204 | Przekaźnik blokady korby (silnik o skoku mocy 6,0 l) / przekaźnik hamulca wydechowego (silnik Caterpillar i Cummins) | |
| R5-207 | – | Przekaźnik ogrzewania zaworu spustowego |
| R6-205 | – | Przekaźnik zatrzymania/skrętu w prawo |
| R7-206 | – | Zatrzymaj/skręć w lewo przekaźnik |
| R8-208 | – | Przekaźnik światła cofania |
| R9-209 | Przekaźnik ISO ECM (silnik o skoku 6,0 l) lub przekaźnik światła hamowania (silnik Caterpillar i Cummins) | |
| FIR1-301 | – | Podgrzewacz paliwa, podgrzewacz paliwa-pompa przenosząca paliwo |
| FIR2-302 | – | Przekaźnik świateł postojowych |
| FIR3-303 | – | Przekaźnik silnika dmuchawy |
| FIR4-304 | – | Przekaźnik pneumatyczny ABS, przekaźnik modulatora hydraulicznego |
| * Mini bezpiecznik ** Maxi bezpiecznik |
Reklamy reklamowe
Blok bezpieczników – centralna skrzynka przyłączeniowa
Blok bezpieczników – centralna skrzynka przyłączeniowa
| Nie. | Natężenie w amperach | Topliwy opis |
|---|---|---|
| jeden | 20A | Przekaźnik klaksonowy |
| 2 | 15A | Światła awaryjne |
| 3 | 20A | Zapalniczka |
| 4 | 10 A | Diagnostyczny |
| pięć | 15A | Siłownik drzwi mieszających, światła cofania, sygnał DRL, podgrzewane siedzenia |
| 6 | 10 A | Przełącznik klaksonu |
| 7 | – | Nieużywany |
| osiem | 5A | Radio, GEM ACC |
| dziewięć | 5A | Włącznik reflektorów LED, wyłącznik okienny LED i przekaźnik |
| dziesięć | 15A | Podgrzewane i podświetlane lustra |
| jedenaście | 30A | Silnik wycieraczek, przekaźnik pompy spryskiwacza |
| 12 | 10 A | Włącznik świateł hamowania (pojazdy z hamulcami hydraulicznymi) |
| 13 | 20A | Grupa, Radio |
| czternaście | 10 A | Przekaźnik oświetlenia wnętrza |
| piętnaście | 10 A | Przekaźnik oświetlenia wnętrza |
| szesnaście | 15A | Światła drogowe, wskaźnik świateł drogowych |
| 17 | – | Nieużywany |
| 18 | 5A | Oświetlenie wnętrza przełącznika reflektorów |
| dziewiętnaście | 15A | Sterowanie silnikiem (wszystkie silniki), pedał przyspieszenia (silnik o skoku 6,0 l) |
| dwadzieścia | 15A | System startowy |
| 21 | 10 A | Rezystancja DRL |
| 22 | 15A | Zasilanie kontroli prędkości (silnik 6.0L Power Stroke), elektrozawór powietrza, pompa paliwowa |
| 23 | 10 A | Światła awaryjne (bieg) |
| 24 | 15A | ABS, osuszacz powietrza, pompa próżniowa, przekaźnik podgrzewacza paliwa |
| 25 | 10 A | Selektor funkcji |
| 26 | 10 A | Prawe światło mijania |
| 27 | – | Nieużywany |
| 28 | 10 A | Światło mijania lewego reflektora |
| 29 | 10 A | Wskaźniki klastrowe, wskaźniki GEM, hamulec hydrauliczny ABS |
| trzydzieści | – | Nieużywany |
| 31 | 15A | Transmisja Allison lub zdarzenie ABS |
| Przekaźnik 1 | 1/2 ISO | Przekaźnik oświetlenia wnętrza |
| Przekaźnik 2 | 1/2 ISO | Nieużywany |
| Przekaźnik 3 | Pełne ISO | Przekaźnik klaksonowy |
| Przekaźnik 4 | Pełne ISO | Przekaźnik opuszczania okna jednym dotknięciem |
| Przekaźnik 5 | Pełne ISO | Nieużywany |
2005
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2005)
| Nie. | Natężenie w amperach | Topliwy opis |
|---|---|---|
| jeden | 20A | trąbić |
| 2 | 15A | Migacze / Światła awaryjne |
| 3 | 20A | Zapalniczka |
| 4 | 10 A | Złącza diagnostyczne |
| pięć | 15A | Światła cofania, przekaźnik DRL, siłownik drzwi mieszanki, podgrzewany moduł siedzenia, przekaźnik ABS przyczepy |
| 6 | – | Nieużywany |
| 7 | – | Nieużywany |
| osiem | 5A | Radio, klejnot |
| dziewięć | 5A | Włącznik światła (reflektor, elektryczne szyby, elektryczne zamki drzwi), elektryczny przekaźnik szyb |
| dziesięć | 15A | Podgrzewane/podświetlane lustra |
| jedenaście | 30A | Silnik wycieraczek, przekaźnik pompy spryskiwacza |
| 12 | 10 A | Wyłącznik świateł hamowania (tylko pojazdy z hamulcami hydraulicznymi) |
| 13 | 20A | Radio, Klaster |
| czternaście | 10 A | Lampy wewnętrzne |
| piętnaście | 10 A | GEM, przekaźnik oświetlenia wnętrza, lampki do czytania |
| szesnaście | 15A | Czerwone światła |
| 17 | – | Nieużywany |
| 18 | 5A | Przełącznik reflektorów, GEM |
| dziewiętnaście | 15A | ECM silnika (silniki Caterpillar i Cummins) |
| dziewiętnaście | 15A | ECM, Accel, silnik korbowy (tylko silnik 6.0L Power Stroke) |
| dwadzieścia | 15A | Przekaźnik rozrusznika, GEM |
| 21 | 10 A | Światła do jazdy dziennej (DRL) |
| 22 | 15A | 4-pak elektromagnetyczny pneumatyczny (klakson pneumatyczny, zrzut zawieszenia pneumatycznego, oś blokady mechanizmu różnicowego i oś dwubiegowa) |
| 23 | 10 A | Elektroniczne miganie |
| 24 | 15A | Pompa próżniowa, osuszacz powietrza, ABS, przekaźnik podgrzewacza paliwa / pompy transferowej paliwa, podgrzewany zawór spustowy, moduł wody w paliwie o pojemności 6,0 l (WIF) |
| 25 | 10 A | Przekaźnik silnika dmuchawy |
| 26 | 10 A | Prawe światło mijania |
| 27 | – | Nieużywany |
| 28 | 10 A | Lewe światło mijania |
| 29 | 10 A | Klaster (zasilanie, lampki ostrzegawcze), przekaźnik hydrauliczny ABS, pneumatyczna kontrola trakcji |
| trzydzieści | 30A | Nieużywany |
| 31 | 15A | Transmisje Allison |
| Przekaźnik 1 | – | Lampy wewnętrzne |
| Przekaźnik 2 | – | Nieużywany |
| Przekaźnik 3 | – | trąbić |
| Przekaźnik 4 | – | Okno jednodotykowe |
| Przekaźnik 5 | – | Nieużywany |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w rozdzielnicy elektrycznej (2005)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 15A* | Światła postojowe, Światła dachowe |
| 2 | 30A* | Fotel elektryczny (kierowca) |
| 3 | 30A* | Fotel elektryczny (pasażerski) |
| 4 | 15A* | Pompa spryskiwacza przedniej szyby |
| pięć | 15A* | Hamulec wydechowy (tylko silniki Caterpillar i Cummins) |
| 6 | 15A* | Nagrzewnica powietrza dolotowego (tylko silnik Caterpillar) |
| 7 | 15A* | Światła stopu |
| osiem | 25A* | Podgrzewacz paliwa (tylko silnik Caterpillar) |
| osiem | 20A* | Grzałka paliwa (tylko silnik 6.0L Power Stroke) |
| dziewięć | – | Nieużywany |
| dziesięć | 15A* | Podgrzewany zawór spustowy |
| jedenaście | – | Nieużywany |
| 12 | – | Nieużywany |
| 13 | 10 A* | Wspomagany hamulec postojowy |
| czternaście | – | Nieużywany |
| piętnaście | 7,5A* | Przygotowanie zabudów / Wyłączenie zaczepu przyczepy (tylko silnik z suwem 6,0 l) |
| szesnaście | 5A* | WABCO ABS Uruchom posuw hydrauliczny |
| 17 | – | Nieużywany |
| 18 | 10 A* | Pompa do przesyłu paliwa (tylko dwa zbiorniki paliwa) |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | 10 A* | Przekaźnik mocy silnika ECM (tylko silnik o skoku 6,0 l) |
| 21 | 10 A* | GEM (tylko pojazdy z hamulcami hydraulicznymi) |
| 22 | 10 A* | Moc logiki silnika IDM2 (tylko silnik 6.0L Power Stroke) |
| 23 | – | Nieużywany |
| 24 | – | Nieużywany |
| 101 | 30A** | Przekaźnik Bendix Air ABS (tylko pojazdy z hamulcem pneumatycznym) |
| 101 | 30A** | Przekaźnik modulatora ABS WABCO (tylko pojazdy z hamulcami hydraulicznymi) |
| 102 | 20A** | Przygotowanie kulturysty Uruchom paszę |
| 103 | 50A** | Wyłącznik zapłonu (Bezpieczniki w skrzynce przyłączeniowej 8, 9, 10, 11, 19, 20, 22, 23, 24,25, 29, 30,31) |
| 104 | 20A** | Punkt mocy |
| 105 | 20A** | Elektryczne blokowanie drzwi |
| 106 | 30A** | Reflektory |
| 107 | 50A** | Skrzynka przyłączeniowa zasilana bateryjnie (1,2, 3, 4, 12, 13, 14, 15) |
| 108 | 40 A** | Podgrzewacz paliwa (tylko silnik Cummins) |
| 109 | 40 A** | Okna elektryczne |
| 110 | – | Nieużywany |
| 111 | 30A** | Przygotowanie kulturysty |
| 112 | 40 A** | Silnik dmuchawy |
| 113 | 30A** | Podgrzewany fotel (strona pasażera) |
| 114 | 25A** | Zasilanie akumulatorowe WABCO ABS (tylko dla pojazdów z hamulcami hydraulicznymi) |
| 115 | 40 A** | Przełącznik zapłonu (Bezpieczniki w skrzynce połączeniowej 5, 8, 9, 10, 11, 21) |
| 116 | 30A** | Przygotowanie kulturysty |
| 117 | 20A** | Przygotowanie zabudów / Wyłączenie zaczepu przyczepy (tylko silniki Caterpillar i Cummins) |
| 118 | 60A** | Dwa bloki bezpieczników hamulców hydraulicznych przyczepy. Blok bezpieczników hamulca pneumatycznego przyczepy 2 |
| 119/120 | 60A** | Dwa bloki bezpieczników hamulca hydraulicznego przyczepy |
| 121/122 | 60A** | Silnik HydroMax. Blok bezpieczników hamulca pneumatycznego przyczepy dwa |
| 201 | – | Przekaźnik pompy spryskiwacza |
| 202 | – | Przekaźnik prędkości wycieraczek |
| 203 | – | Przekaźnik wycieraczek / parkowania |
| 204 | – | Przekaźnik rozruchu neutralnego (tylko silnik 6.0L Power Stroke) |
| 204 | – | Przekaźnik hamulca wydechowego (tylko silniki Caterpillar i Cummins) |
| 205 | – | Przekaźnik zatrzymania/skrętu w prawo |
| 206 | – | Zatrzymaj/skręć w lewo przekaźnik |
| 207 | – | Przekaźnik ogrzewania zaworu spustowego |
| 208 | – | Przekaźnik światła cofania |
| 209 | – | Przekaźnik światła hamowania |
| 301 | – | Podgrzewacz paliwa/przekaźnik pompy paliwowej |
| 302 | – | Przekaźnik świateł postojowych |
| 303 | – | Przekaźnik silnika dmuchawy |
| 304 | – | Przekaźnik pneumatyczny ABS. Przekaźnik modulatora hydraulicznego |
| 401 | – | Nieużywany |
| 501 | – | Nieużywany |
| 502 | – | Nieużywany |
| 503 | – | Nieużywany |
| * Mini bezpiecznik ** Maxi bezpiecznik |
Przekaźnik hamulca pneumatycznego (jeśli jest na wyposażeniu) (2005)
Przekaźnik hamulca pneumatycznego (jeśli jest na wyposażeniu) (2005)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 30A* | Zasilacz holowniczy ABS |
| 2 | 30A* | Światła do parkowania/holowania |
| 3 | 30A* | Światła stopu holowania |
| 4 | 30A* | Światła stopu migające / holowania (połączone) |
| 4 | 30A* | Kierunkowskazy (oddzielne) |
| pięć | – | Nieużywany |
| R1 | – | Przekaźnik holowania ABS |
| R2 | – | Przekaźnik światła hamowania holowania |
| R3 | – | Pozycja holowania/przekaźnik świateł postojowych |
| R4 | – | Przekaźnik światła tylnego holowania |
| R5 | – | Nieużywany |
| R6 | – | Nieużywany |
| R7 | – | Lewy kierunkowskaz / przekaźnik światła hamowania holowania (połączony) |
| R7 | – | Przekaźnik kierunkowskazów w lewo (oddzielny) |
| R8 | – | Prawy kierunkowskaz / przekaźnik zatrzymania holowania (połączony) |
| R8 | – | Przekaźnik kierunkowskazu w prawo do holowania (oddzielny) |
| * Maxi bezpiecznik |
2006
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2006)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 20A | trąbić |
| 2 | 15A | Migacze / Światła awaryjne |
| 3 | 20A | Zapalniczka |
| 4 | 10 A | Złącza diagnostyczne |
| pięć | 15A | Światła cofania, przekaźnik DRL, siłownik drzwi mieszanki, podgrzewany moduł siedzenia, przekaźnik ABS przyczepy |
| 6 | – | Nieużywany |
| 7 | – | Nieużywany |
| osiem | 5A | Radio, klejnot |
| dziewięć | 5A | Włącznik światła (reflektor, elektryczne szyby, elektryczne zamki drzwi), elektryczny przekaźnik szyb |
| dziesięć | 15A | Podgrzewane/podświetlane lustra |
| jedenaście | 30A | Silnik wycieraczek, przekaźnik pompy spryskiwacza |
| 12 | 10 A | Wyłącznik świateł hamowania (tylko pojazdy z hamulcami hydraulicznymi) |
| 13 | 20A | Radio, Klaster |
| czternaście | 10 A | Lampy wewnętrzne |
| piętnaście | 10 A | GEM, przekaźnik oświetlenia wnętrza, lampki do czytania |
| szesnaście | 15A | Czerwone światła |
| 17 | – | Nieużywany |
| 18 | 5A | Przełącznik reflektorów, GEM |
| dziewiętnaście | 15A | ECM silnika (silniki Caterpillar i Cummins) |
| dziewiętnaście | 15A | ECM, Accel, silnik korbowy (tylko silnik 6.0L Power Stroke) |
| dwadzieścia | 15A | Przekaźnik rozrusznika, GEM |
| 21 | 10 A | Światła do jazdy dziennej (DRL) |
| 22 | 15A | 4-pak elektromagnetyczny pneumatyczny (klakson pneumatyczny, zrzut zawieszenia pneumatycznego, oś blokady mechanizmu różnicowego i oś dwubiegowa) |
| 23 | 10 A | Elektroniczne miganie |
| 24 | 15A | Pompa próżniowa, osuszacz powietrza, ABS, przekaźnik podgrzewacza paliwa / pompy transferowej paliwa, podgrzewany zawór spustowy, moduł wody w paliwie o pojemności 6,0 l (WIF) |
| 25 | 10 A | Przekaźnik silnika dmuchawy |
| 26 | 10 A | Prawe światło mijania |
| 27 | – | Nieużywany |
| 28 | 10 A | Lewe światło mijania |
| 29 | 10 A | Klaster (zasilanie, lampki ostrzegawcze), przekaźnik hydrauliczny ABS, pneumatyczna kontrola trakcji |
| trzydzieści | 30A | Nieużywany |
| 31 | 15A | Transmisje Allison |
| Przekaźnik 1 | – | Lampy wewnętrzne |
| Przekaźnik 2 | – | Nieużywany |
| Przekaźnik 3 | – | trąbić |
| Przekaźnik 4 | – | Okno jednodotykowe |
| Przekaźnik 5 | – | Nieużywany |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce elektrycznej (2006)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 15A* | Światła postojowe, Światła dachowe |
| 2 | 30A* | Fotel elektryczny (kierowca) |
| 3 | 30A* | Fotel elektryczny (pasażerski) |
| 4 | 15A* | Pompa spryskiwacza przedniej szyby |
| pięć | 15A* | Hamulec wydechowy (tylko silniki Caterpillar i Cummins) |
| 6 | 15A* | Nagrzewnica powietrza dolotowego (tylko silnik Caterpillar) |
| 7 | 15A* | Światła stopu |
| osiem | 25A* | Podgrzewacz paliwa (tylko silnik Caterpillar) |
| osiem | 20A* | Grzałka paliwa (tylko silnik 6.0L Power Stroke) |
| dziewięć | 20A* | Przekaźnik mutingu, silnik ECM, klaster, przekładnia TCM |
| dziesięć | 15A* | Podgrzewany zawór spustowy |
| jedenaście | – | Nieużywany |
| 12 | 20A* | Światła do jazdy dziennej (DRL), siłownik drzwi Blend, tryb klimatyzacji, rezerwa, podgrzewane siedzenia, ABS przyczepy, hamulec wydechowy |
| 13 | – | Nieużywany |
| czternaście | – | Nieużywany |
| piętnaście | 7,5A* | Przygotowanie zabudów / Wyłączenie zaczepu przyczepy (tylko silnik z suwem 6,0 l) |
| szesnaście | 5A* | WABCO ABS Uruchom posuw hydrauliczny |
| 17 | – | Nieużywany |
| 18 | 10 A* | Pompa do przesyłu paliwa (tylko dwa zbiorniki paliwa) |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | 10 A* | Przekaźnik mocy silnika ECM (tylko silnik o skoku 6,0 l) |
| 21 | 10 A* | GEM (tylko pojazdy z hamulcami hydraulicznymi) |
| 22 | 10 A* | Moc logiki silnika IDM2 (tylko silnik 6.0L Power Stroke) |
| 23 | – | Nieużywany |
| 24 | – | Nieużywany |
| 101 | 30A** | Przekaźnik Bendix Air ABS (tylko pojazdy z hamulcem pneumatycznym) |
| 101 | 30A** | Przekaźnik modulatora ABS WABCO (tylko pojazdy z hamulcami hydraulicznymi) |
| 102 | 20A** | Przygotowanie kulturysty z paszą obręczy |
| 103 | 20A** | Przełącznik zapłonu (Bezpieczniki w skrzynce przyłączeniowej 8, 9, 10, 11, 19, 29, 30) |
| 104 | 20A** | Punkt mocy |
| 105 | 20A** | Elektryczne blokowanie drzwi |
| 106 | 30A** | Reflektory |
| 107 | 50A** | Skrzynka przyłączeniowa zasilana bateryjnie (1,2, 3, 4, 12, 13, 14, 15) |
| 108 | 40 A** | Podgrzewacz paliwa (tylko silnik Cummins) |
| 109 | 40 A** | Okna elektryczne |
| 110 | 30A** | Przekaźnik mocy wycieraczek (Park, Niska / Wysoka prędkość) |
| 111 | 30A** | Przygotowanie kulturysty |
| 112 | 40 A** | Silnik dmuchawy |
| 113 | 30A** | Podgrzewane siedzenia |
| 114 | 25A** | Zasilanie akumulatorowe WABCO ABS (tylko dla pojazdów z hamulcami hydraulicznymi) |
| 115 | 20A** | Wyłącznik zapłonu, bezpieczniki centralnej skrzynki przyłączeniowej 8, 9, 10, 11, przekaźnik rozrusznika |
| 116 | 30A** | Przygotowanie kulturysty |
| 117 | 20A** | Przygotowanie zabudów / Wyłączenie zaczepu przyczepy (tylko silniki Caterpillar i Cummins) |
| 118 | 60A** | Dwa bloki bezpieczników hamulca hydraulicznego przyczepy |
| 119/120 | 60A** | Dwa bloki bezpieczników hamulców hydraulicznych przyczepy. Blok bezpieczników hamulca pneumatycznego przyczepy 2 |
| 121/122 | 60A** | Silnik HydroMax. Blok bezpieczników hamulca pneumatycznego przyczepy dwa |
| 201 | – | Przekaźnik pompy spryskiwacza |
| 202 | – | Przekaźnik prędkości wycieraczek |
| 203 | – | Przekaźnik wycieraczek / parkowania |
| 204 | – | Przekaźnik rozruchu neutralnego (tylko silnik 6.0L Power Stroke) |
| 204 | – | Przekaźnik hamulca wydechowego (tylko silniki Caterpillar i Cummins) |
| 205 | – | Przekaźnik zatrzymania/skrętu w prawo |
| 206 | – | Zatrzymaj/skręć w lewo przekaźnik |
| 207 | – | Przekaźnik ogrzewania zaworu spustowego |
| 208 | – | Przekaźnik światła cofania |
| 209 | – | Przekaźnik światła hamowania |
| 301 | – | Podgrzewacz paliwa/przekaźnik pompy paliwowej |
| 302 | – | Przekaźnik świateł postojowych |
| 303 | – | Przekaźnik silnika dmuchawy |
| 304 | – | Przekaźnik pneumatyczny ABS |
| 304 | – | Przekaźnik modulatora hydraulicznego |
| 401 | – | Nieużywany |
| 501 | – | Nieużywany |
| 502 | – | Nieużywany |
| 503 | – | Nieużywany |
| * Mini bezpiecznik ** Maxi bezpiecznik |
Przekaźnik hamulca pneumatycznego (jeśli jest na wyposażeniu) (2006)
Przekaźnik hamulca pneumatycznego (jeśli jest na wyposażeniu) (2006)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 30A* | Zasilacz holowniczy ABS |
| 2 | 30A* | Światła do parkowania/holowania |
| 3 | 30A* | Światła stopu holowania |
| 4 | 30A* | Światła stopu migające / holowania (połączone) |
| 4 | 30A* | Kierunkowskazy (oddzielne) |
| pięć | – | Nieużywany |
| R1 | – | Przekaźnik holowania ABS |
| R2 | – | Przekaźnik światła hamowania holowania |
| R3 | – | Pozycja holowania/przekaźnik świateł postojowych |
| R4 | – | Przekaźnik światła tylnego holowania |
| R5 | – | Nieużywany |
| R6 | – | Nieużywany |
| R7 | – | Lewy kierunkowskaz / przekaźnik światła hamowania holowania (połączony) |
| R7 | – | Przekaźnik kierunkowskazów w lewo (oddzielny) |
| R8 | – | Prawy kierunkowskaz / przekaźnik zatrzymania holowania (połączony) |
| R8 | – | Przekaźnik kierunkowskazu w prawo do holowania (oddzielny) |
| * Maxi bezpiecznik |
Bezpieczniki liniowe
Twój pojazd ma dwa wbudowane bezpieczniki umieszczone w / na przewodach akumulatora obok akumulatora. Bezpiecznik 10 A do modułu sterującego skrzyni biegów i bezpiecznik 40 A do modułu sterującego silnika.
2008
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2008)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 20A | Przekaźnik klaksonowy |
| 2 | 15A | Włącz sygnał |
| 3 | 20A | Zapalniczka |
| 4 | 10 A | Diagnoza, ostrzeżenie o hamulcu postojowym |
| pięć | 15A | Siłownik drzwi mieszających, tryb klimatyczny, światła cofania, sygnał DRL, podgrzewane siedzenia, ABS przyczepy, hamulce wydechowe |
| 6 | – | Nieużywany |
| 7 | – | Nieużywany |
| osiem | 5A | Radio, GEM 4 |
| dziewięć | 5A | Przełącznik i przekaźnik okna LED |
| dziesięć | 15A | Podgrzewane lustra |
| jedenaście | 5A | Silnik wycieraczek, przekaźnik pompy spryskiwacza |
| 12 | 10 A | Przełącznik świateł hamowania (tylko pojazdy z hamulcami hydraulicznymi), przycisk zmiany biegów Allison |
| 13 | 20A | Grupa, Radio |
| czternaście | 10 A | Przekaźnik oświetlenia wnętrza |
| piętnaście | 10 A | Przekaźnik oświetlenia wnętrza, GEM, lusterka kosmetyczne |
| szesnaście | 15A | Światła drogowe, migające |
| 17 | – | Nieużywany |
| 18 | 5A | Oświetlenie wnętrza przełącznika reflektorów |
| dziewiętnaście | 15A | Kontrola silnika |
| dwadzieścia | 5A | System startowy |
| 21 | 10 A | Rezystancja DRL |
| 22 | 15A | Klakson pneumatyczny, łyżka z zawieszeniem pneumatycznym, oś dwubiegowa, blokowany mechanizm różnicowy sterowany przez kierowcę |
| 23 | 10 A | Włącz sygnał |
| 24 | 15A | ABS, osuszacz powietrza, pompa próżniowa, przekaźnik podgrzewacza paliwa |
| 25 | 10 A | Selektor funkcji |
| 26 | 10 A | Prawe światło mijania |
| 27 | – | Nieużywany |
| 28 | 10 A | Lewe światło mijania |
| 29 | 10 A | Grupowe światła ostrzegawcze, wskaźniki, GEM, hydrauliczny ABS |
| trzydzieści | 15A | Transmisja elektroniczna Allison |
| 31 | – | Nieużywany |
| Przekaźnik 1 | – | Lampy wewnętrzne |
| Przekaźnik 2 | – | Nieużywany |
| Przekaźnik 3 | – | trąbić |
| Przekaźnik 4 | – | Okno jednodotykowe |
| Przekaźnik 5 | – | Nieużywany |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce rozdzielczej (2008)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 15A* | Wyłącznik główny |
| 2 | 30A* | Fotel elektryczny (kierowca) |
| 3 | 30A* | Fotel elektryczny (pasażerski) |
| 4 | 15A* | Przekaźnik pompy spryskiwacza, silnik pompy spryskiwacza |
| pięć | – | Nieużywany |
| 6 | 15A* | Nagrzewnica powietrza dolotowego (tylko silnik Caterpillar) |
| 7 | 15A* | Przełączniki świateł hamowania (tylko pojazdy z hamulcem pneumatycznym) |
| osiem | 25A* | Przekaźnik podgrzewacza paliwa (tylko pojazdy wyposażone w silnik Caterpillar z dwoma zbiornikami paliwa) |
| dziewięć | 20A* | Przekaźnik mutingu, silnik ECM, klaster, przekładnia TCM |
| dziesięć | 15A* | Podgrzewany zawór spustowy |
| jedenaście | 30A* | Elektryczny hamulec przyczepy |
| 12 | 20A* | Światła do jazdy dziennej (DRL), siłownik drzwi Blend, tryb klimatyzacji, rezerwa, podgrzewane siedzenia, ABS przyczepy, hamulec wydechowy |
| 13 | – | Nieużywany |
| czternaście | – | Nieużywany |
| piętnaście | 7,5A* | Producent zabudów – adapter światła hamowania do przyczepy |
| szesnaście | 5A* | Bendix Air ABS (tylko pojazdy z hamulcem pneumatycznym) |
| szesnaście | 5A* | WABCO ABS (tylko pojazdy z hamulcami hydraulicznymi) |
| 17 | – | Nieużywany |
| 18 | 10 A* | Pompa do przesyłu paliwa (tylko dwa zbiorniki paliwa) |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | – | Nieużywany |
| 21 | 10 A* | Sterowanie silnikiem Hydromax |
| 22 | – | Nieużywany |
| 23 | – | Nieużywany |
| 24 | – | Nieużywany |
| 101 | 30A** | Przekaźnik Bendix Air ABS (tylko pojazdy z hamulcem pneumatycznym) |
| 101 | 30A** | Przekaźnik modulatora ABS WABCO (tylko pojazdy z hamulcami hydraulicznymi) |
| 102 | 20A** | Wyłącznik zapłonu w miejscu dostępu klienta |
| 103 | 20A** | Przełącznik zapłonu (Bezpieczniki w skrzynce przyłączeniowej 8, 9, 10, 11, 19, 29 i 30) |
| 104 | 20A** | Punkt mocy |
| 105 | 20A** | Elektryczne blokowanie drzwi |
| 106 | 30A** | Wyłącznik główny, wyłącznik wielofunkcyjny, bezpieczniki CJB 16, 26 i 28, reflektory, przekaźnik DRL |
| 107 | 50A** | Bezpieczniki w skrzynce przyłączeniowej 1, 2, 3, 4, 12, 13, 14 i 15 |
| 108 | 40 A** | Przekaźnik podgrzewacza paliwa (tylko silnik Cummins) |
| 109 | 40 A** | Elektryczny przekaźnik okienny |
| 110 | 30A** | Przekaźnik mocy wycieraczek (Park, Niska-Wysoka prędkość) |
| 111 | 30A** | Przekaźnik świateł postojowych, światła postojowe |
| 112 | 40 A** | Przekaźnik silnika dmuchawy, silnik dmuchawy |
| 113 | 30A** | Podgrzewane siedzenia |
| 114 | 25A** | Moc hydraulicznego kalkulatora ABS |
| 115 | 20A** | Wyłącznik zapłonu, bezpieczniki w centralnej skrzynce przyłączeniowej 8, 9, 10 i 11, przekaźnik rozrusznika |
| 116 | 30A** | Przekaźnik skrętu w lewo / w prawo, przekaźnik światła cofania |
| 117 | 20A** | Przekaźnik światła hamowania |
| 118 | 60A** | Pojazdy z hamulcami hydraulicznymi (tylko pakiet holowniczy) |
| 119/120 | 60A** | Pojazd z hamulcami hydraulicznymi (tylko pakiet holowniczy) |
| 119/120 | 60A** | Pojazdy z hamulcami pneumatycznymi (tylko pakiet holowniczy) |
| 121/122 | 60A** | Hamulec hydrauliczny, system ABS |
| 121/122 | 60A** | Blok bezpieczników hamulca pneumatycznego |
| 201 | – | Przekaźnik pompy spryskiwacza |
| 202 | – | Przekaźnik prędkości wycieraczek |
| 203 | – | Przekaźnik włączania/wyłączania wycieraczek |
| 204 | – | Przekaźnik mocy wycieraczek |
| 205 | – | Przekaźnik zatrzymania/skrętu w prawo |
| 206 | – | Zatrzymaj/skręć w lewo przekaźnik |
| 207 | – | Hydrauliczny przekaźnik zdarzeń ABS |
| 208 | – | Przekaźnik światła cofania |
| 209 | – | Przekaźnik światła hamowania |
| 301 | – | Podgrzewacz paliwa/przekaźnik pompy paliwowej |
| 302 | – | Przekaźnik świateł postojowych |
| 303 | – | Przekaźnik silnika dmuchawy |
| 304 | – | Przekaźnik pneumatyczny ABS |
| 304 | – | Przekaźnik modulatora hydraulicznego |
| * Mini bezpiecznik ** Maxi bezpiecznik |
Przekaźnik holowniczy hamulca pneumatycznego (jeśli jest na wyposażeniu) (2008)
Przekaźnik holowniczy (jeśli jest na wyposażeniu) (2008)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 30A* | Zasilacz holowniczy ABS |
| 2 | 30A* | Światła do parkowania/holowania |
| 3 | 30A* | Światła stopu holowania |
| 4 | 30A* | Światła stopu migające / holowania (połączone) |
| 4 | 30A* | Kierunkowskazy (oddzielne) |
| pięć | – | Nieużywany |
| R1 | – | Przekaźnik holowania ABS |
| R2 | – | Przekaźnik światła pozycji holowania |
| R3 | – | Przekaźnik światła hamowania holowania |
| R4 | – | Przekaźnik światła tylnego holowania |
| R5 | – | Nieużywany |
| R6 | – | Nieużywany |
| R7 | – | Przekaźnik kierunkowskazów w lewo w lewo |
| R8 | – | Tow prawy przekaźnik sygnału skrętu |
| * Maxi bezpiecznik |
Bezpieczniki liniowe
Twój pojazd ma dwa wbudowane bezpieczniki umieszczone w / na przewodach akumulatora obok akumulatora. Bezpiecznik 10 A do modułu sterującego skrzyni biegów i bezpiecznik 40 A do modułu sterującego silnika.
2011
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2011)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 20A | trąbić |
| 2 | 15A | Migający przekaźnik |
| 3 | 20A | Punkt mocy |
| 4 | 10 A | Złącze łącza danych (DLC), złącze diagnostyczne silnika, ostrzeżenie o hamowaniu postojowym |
| pięć | 15A | Uruchom przekaźnik |
| 6 | – | Nieużywany |
| 7 | – | Nieużywany |
| osiem | 5A | Radio, klejnot |
| dziewięć | 5A | Elektryczny przekaźnik okienny |
| dziesięć | 15A | Podgrzewane lustra |
| jedenaście | 5A | Systemy wycieraczek i spryskiwaczy przedniej szyby |
| 12 | 10 A | Selektor biegów |
| 13 | 20A | Radio, Lusterka elektryczne |
| czternaście | 10 A | Przekaźnik oświetlenia wnętrza |
| piętnaście | 10 A | Przekaźnik oświetlenia wnętrza |
| szesnaście | 15A | Światła drogowe, migające |
| 17 | – | Nieużywany |
| 18 | 5A | Ściemniacz, oświetlenie wewnętrzne |
| dziewiętnaście | 15A | Kontrola silnika |
| dwadzieścia | 5A | System startowy |
| 21 | 10 A | Rezystancja DRL |
| 22 | 15A | Klakson pneumatyczny, łyżka z zawieszeniem pneumatycznym, oś dwubiegowa, blokowany mechanizm różnicowy sterowany przez kierowcę |
| 23 | 10 A | Migający przekaźnik |
| 24 | 15A | Przekaźnik ABS, przekaźnik podgrzewacza paliwa, diyer powietrza |
| 25 | 10 A | Przekaźnik silnika dmuchawy |
| 26 | 10 A | Prawe światło mijania |
| 27 | – | Nieużywany |
| 28 | 10 A | Lewe światło mijania |
| 29 | 10 A | Klaster, GEM |
| trzydzieści | 15A | Transmisja elektroniczna Allison |
| 31 | 15A | Przekaźnik klapy lustrzanej |
| Przekaźnik 1 | – | Lampy wewnętrzne |
| Przekaźnik 2 | – | Nieużywany |
| Przekaźnik 3 | – | trąbić |
| Przekaźnik 4 | – | Nieużywany |
| Przekaźnik 5 | – | Nieużywany |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce rozdzielczej (2011)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 20A | Przełączniki układu (AUX 2 i AUX 4) |
| 2 | 30A | Fotel elektryczny (kierowca) |
| 3 | 30A | Fotel elektryczny (pasażerski) |
| 4 | 15A | Przekaźnik spryskiwacza, silnik pompy spryskiwacza |
| pięć | 5A | Przełącznik ostrzegawczy hamulca (tylko hamulec hydrauliczny) |
| 6 | 20A | Przełączniki układu (AUX 1 i AUX 3) |
| 7 | 15A | Presostaty hamulca, przekaźnik zdarzeń ABS |
| osiem | 20A | DEF (mocznik), grzejniki liniowe |
| dziewięć | 20A | Przełącznik zapłonu, przełącznik rozrusznika |
| dziesięć | 15A | Zawór usuwania wilgoci ze zbiornika powietrza |
| jedenaście | 30A | Elektryczny hamulec przyczepy |
| 12 | 20A | Skrzynka bezpieczników w przedziale pasażerskim 5 i 21 |
| 13 | 15A | Klaster instrumentów/moduł bramy |
| czternaście | 20A | Czujnik tlenku azotu |
| piętnaście | – | Nieużywany |
| szesnaście | 5A | ABS Bendix® Powietrze |
| 17 | – | Nieużywany |
| 18 | 10 A | Pompa do transferu paliwa |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | – | Nieużywany |
| 21 | – | Nieużywany |
| 22 | – | Nieużywany |
| 23 | – | Nieużywany |
| 24 | – | Nieużywany |
| 101 | 30A | Przekaźnik Bendix Air ABS (tylko pojazdy z hamulcem pneumatycznym) |
| 101 | 30A | Moduł hamulca hydraulicznego (tylko pojazdy z hamulcami hydraulicznymi) |
| 102 | 20A | Stacyjka |
| 103 | 20A | Wyłącznik zapłonu, bezpieczniki 19, 29 i 30 skrzynki bezpieczników w przedziale pasażerskim |
| 104 | 20A | Punkt mocy |
| 105 | 20A | Przełączniki blokady drzwi zasilania |
| 106 | 30A | Wyłącznik główny, przełącznik wielofunkcyjny |
| 107 | 50A | Bezpieczniki skrzynki bezpieczników w przedziale pasażerskim 1, 2, 3, 4, 12, 13, 14 i 15 |
| 108 | 40A | Ogrzewanie olejowe |
| 109 | 40A | Okno elektryczne |
| 110 | 30A | Wycieraczka |
| 111 | 30A | Przekaźnik zabudowy, światła postojowe |
| 112 | 40A | Silnik dmuchawy |
| 113 | 30A | Podgrzewane fotele, fotel Air-Ride |
| 114 | 20A | Przetwarzanie końcowe DCU |
| 115 | 20A | Wyłącznik zapłonu, bezpieczniki w skrzynce bezpieczników przedziału pasażerskiego 8, 9, 10 i 11 |
| 116 | 30A | Przekaźnik skrętu w lewo / w prawo, przekaźnik światła cofania |
| 117 | 20A | Światła stopu |
| 118 | 60A | Pojazdy z hamulcami hydraulicznymi (tylko pakiet holowniczy) |
| 601 | 60A | Gniazdo przyczepy |
| 602 | 60A | Blok bezpieczników hamulca pneumatycznego |
| 602 | 30A | Silnik pompy hydraulicznej hamulca 2 |
| 201 | – | Przekaźnik spryskiwacza szyby przedniej |
| 202 | – | Przekaźnik wysokiego / niskiego poziomu wycieraczek |
| 203 | – | Przekaźnik wycieraczek / parkowania |
| 204 | – | Przekaźnik wycieraczek |
| 205 | – | Przekaźnik zabudowy, skręt w prawo |
| 206 | – | Przekaźnik zabudowy, skręt w lewo |
| 207 | – | Przekaźnik zdarzeń ABS (tylko pojazdy z hamulcem hydraulicznym) |
| 208 | – | Przekaźnik zabudowy, przekaźnik światła cofania |
| 209 | – | Pomocniczy przekaźnik światła hamowania |
| 301 | – | Podgrzewacz paliwa/przekaźnik pompy paliwowej |
| 302 | – | Przekaźnik zabudowy, przekaźnik świateł pozycyjnych |
| 303 | – | Przekaźnik silnika dmuchawy |
| 304 | – | Przekaźnik grzałki liniowej DEF (mocznik) |
| Maksymalny indywidualny uchwyt bezpiecznika w komorze silnika | ||
| 9925 | 30A | Silnik pompy hydraulicznej hamulca 1 |
Reklamy reklamowe
Centrum przekaźnika
Centrum przekaźników znajduje się wzdłuż słupka A po stronie pasażera po prawej stronie podłogi.
| Nie. | Opis przekaźnika |
|---|---|
| R1 | Moduł dzwonka ostrzegającego przed zwolnieniem hydraulicznym sprężyny |
| R2 | Sprzęgło sprężarki klimatyzacji |
| R3 | Okna elektryczne |
| R4 | Miga (standard / LED) |
| R5 | Przekaźnik deweloperski 1 |
| R6 | Przekaźnik UpFiter 2 |
| R7 | Latarnie morskie |
| R8 | Zapasowy |
| R9 | Przekaźnik deweloperski 3 |
| R10 | Wejście |
| R11 | DCU |
| R12 | Oś dwubiegowa / Blokada mechanizmu różnicowego |
| R13 | Zamek |
| R14 | Zawór wilgotności zbiornika powietrza |
| R15 | DRL # 1 |
| R16 | Podgrzewane lustra |
| R17 | Zapasowy |
| R18 | Przekaźnik deweloperski 4 |
| R19 | Wyświetlacz PRNDL |
| R20 | System selektywnej redukcji katalitycznej (SCR) (NOx) |
| R21 | Kierunek |
| R22 | Odblokowanie drzwi |
| R23 | Wskaźnik ostrzegawczy ABS |
| R24 | DRL # 2 |
| R25 | Światła postojowe |
| R26 | Zapasowy |
Przekaźnik holowniczy (jeśli jest na wyposażeniu) (2011)
Przekaźnik holowniczy (jeśli jest na wyposażeniu) (2011)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 30A* | Moc holowania ABS (tylko pojazdy z nieelektrycznymi hamulcami przyczepy) |
| 2 | 30A* | Światła do parkowania/holowania |
| 3 | 30A* | Światła stopu holowania |
| 4 | 30A* | Światła stopu migające / holowania (połączone) |
| 4 | 30A* | Kierunkowskazy (oddzielne) |
| pięć | – | Nieużywany |
| R1 | – | Przekaźnik holowania ABS (tylko pojazdy z nieelektrycznymi hamulcami przyczepy) |
| R2 | – | Przekaźnik światła pozycji holowania |
| R3 | – | Przekaźnik światła hamowania holowania |
| R4 | – | Przekaźnik światła tylnego holowania |
| R5 | – | Nieużywany |
| R6 | – | Nieużywany |
| R7 | – | Przekaźnik kierunkowskazów w lewo w lewo |
| R8 | – | Tow prawy przekaźnik sygnału skrętu |
| * Maxi bezpiecznik |
Bezpieczniki liniowe
Twój pojazd może mieć wiele wbudowanych bezpieczników umieszczonych w/na przewodach akumulatora znajdujących się w skrzynce akumulatora, w zależności od zastosowania.
Wszystkie pojazdy wyposażone w przekładnię Allison mają bezpiecznik 10 A umieszczony w przewodach czystej energii znajdujących się w skrzynce akumulatora.
Wszystkie pojazdy są wyposażone w bezpiecznik 30 A znajdujący się w czystych przewodach zasilających znajdujących się w skrzynce akumulatora.
Wszystkie pojazdy wyposażone w przekładnię firmy Eaton mają bezpiecznik 30 A umieszczony w przewodach czystej energii znajdujących się w skrzynce akumulatora.
Wszystkie pojazdy wyposażone w hamulce hydrauliczne posiadają bezpiecznik 40 A umieszczony w przewodach czystej energii umieszczony w skrzynce akumulatora oraz dodatkowo inny bezpiecznik 30 A umieszczony w uchwycie bezpieczników tuż nad środkiem rozdziału mocy znajdującym się w komorze silnika pojazdu .
