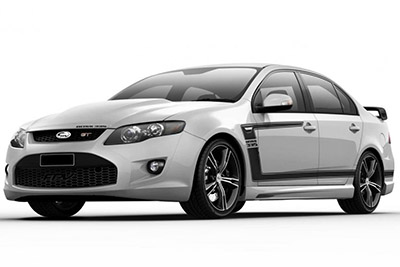

W tym artykule rozważamy siódmą generację Forda Falcona (FG) przed liftingiem, produkowanego w latach 2011-2012. Tutaj znajdziesz schematy skrzynek bezpieczników Ford Falcon 2011 i 2012 , uzyskasz informacje o lokalizacji paneli bezpieczniki wewnątrz auta oraz poznaj przeznaczenie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Ford Falcon 2011-2012
Bezpiecznik zapalniczki (gniazdo zasilania) Forda Falcon to bezpiecznik nr 15 w skrzynce bezpieczników deski rozdzielczej.
Skrzynka bezpieczników w przedziale pasażerskim
Lokalizacja skrzynki bezpieczników
Znajduje się za bocznym panelem kierowcy.
Schemat skrzynki bezpieczników
Reklamy reklamowe
Przyporządkowanie bezpieczników i przekaźników w przedziale pasażerskim
| Nie. | Ampery | Kolor | Chronione obwody | Stożek |
|---|---|---|---|---|
| jeden | dziesięć | czerwony | Przełącznik kierunkowskazów / moduł pamięci (siedzisko) | Zapłon |
| 2 | piętnaście | Niebieski | Sterownik cewki | Zapłon |
| 3 | 7,5 | kasztan | Poduszka powietrzna | Zapłon |
| 4 | piętnaście | Niebieski | Światła cofania, wspomaganie parkowania wstecznego | Zapłon |
| pięć | dziesięć | czerwony | ASN/ABS | Zapłon |
| 6 | pięć | bronzer | JEGO | Zapłon |
| 7 | piętnaście | Niebieski | Światła stopu (PCM, ABS) | Zapłon |
| osiem | – | – | Nieużywany | – |
| dziewięć | dziesięć | czerwony | Transmisja | Zapłon |
| dziesięć | dwadzieścia | Żółty | Pompa spryskiwacza przedniej szyby | Akcesorium |
| jedenaście | – | – | Nieużywany | – |
| 12 | – | – | Nieużywany | – |
| 13 | – | – | Nieużywany | – |
| czternaście | piętnaście | Niebieski | Telefon komórkowy | Akcesorium |
| piętnaście | dwadzieścia | Żółty | Wtyczka | Akcesorium |
| szesnaście | dwadzieścia | Żółty | Wzmacniacz | Bateria |
| 17 | piętnaście | Niebieski | Migające/ostrzegawcze światła awaryjne | Bateria |
| 18 | piętnaście | Niebieski | Skrzynia biegów (* jeśli F23 nie jest zainstalowany) (* Sprawdź skrzynkę bezpieczników silnika, aby sprawdzić, czy F23 jest zainstalowany.) | Bateria |
| dziewiętnaście | 7,5 | kasztan | Lusterka elektryczne, tylny przekaźnik odmgławiacza, lusterko elektrochromatyczne | Akcesorium |
| dwadzieścia | dziesięć | czerwony | Moduł sterujący nadwozia, wewnętrzne centrum sterowania | Akcesorium |
| 21 | 7,5 | kasztan | Telefon komórkowy | Bateria |
| 22 | dwadzieścia | Żółty | Kłódki | Bateria |
| 23 | piętnaście | Niebieski | Światła tylne/postojowe, podświetlenie przełącznika, wyświetlacz, grupa | Akumulator-przekaźnik ogonowy |
| 24 | pięć | bronzer | Moduł sterowania nadwozia | Bateria |
| 25 | piętnaście | Niebieski | Benzyna: oświetlenie wnętrza, antena, czujnik nasłonecznienia, zmiana biegów (sekwencyjna sportowa),
EcoLPi: obwód oszczędzania baterii BCM (przedzapłon PCM, bezpiecznik FEED 40 i 41) |
Bateria / Oszczędzanie baterii |
| 26 | trzydzieści | Zielony | Przyczepa | Bateria |
| 27 | dziesięć | czerwony | HIM, alarm, złącze diagnostyczne | Bateria |
| 28 | piętnaście | Niebieski | Wewnętrzne centrum sterowania, wyświetlacz | Bateria |
| 29 | dziesięć | czerwony | Zestaw wskaźników, moduł sterujący nadwozia, wewnętrzne centrum sterowania | Zapłon |
| trzydzieści | piętnaście | Niebieski | Wtryskiwacze (benzyna) | Zapłon |
| 31 | trzydzieści | Róża | Elektryczne szyby przednie | Akumulator, przekaźnik okienny przełączany BCM |
| 32 | trzydzieści | Róża | Tylne elektryczne szyby | |
| 33 | trzydzieści | Róża | Fotele elektryczne | Bateria |
| 34 | – | – | Nieużywany | – |
| 35 | – | – | Nieużywany | – |
| 36 | – | – | Nieużywany | – |
| 37 | – | – | Nieużywany | – |
| 38 | – | – | Nieużywany | – |
| 39 | – | – | Nieużywany | – |
| 40 | dziesięć | czerwony | Oświetlenie wnętrza, antena, czujnik nasłonecznienia, zmiana biegów (sporty sekwencyjne) – EcoLPi | Bateria / Oszczędzanie baterii |
| 41 | pięć | bronzer | Czujnik poziomu paliwa w zbiorniku – EcoLPi | Bateria / Oszczędzanie baterii |
| Przekaźnik | ||||
| R1 | biały | – | Zapłon | Zapłon |
| R2 | biały | – | Okna elektryczne | Przełączany BCM |
| R3 | biały | – | Akcesorium | Akcesorium |
| R4 | Czarny | – | Tylne światła | Przełącznik światła |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Schemat skrzynki bezpieczników
Reklamy reklamowe
Przyporządkowanie bezpieczników i przekaźników w komorze silnika
| Nie. | Ampery | Kolor | Chronione obwody |
|---|---|---|---|
| F1 | 200 | Czarny – zintegrowany bezpiecznik | Główny |
| F2 | pięćdziesiąt | Czarny – zintegrowany bezpiecznik | Uderzenia 1 |
| F3 | pięćdziesiąt | Czarny – zintegrowany bezpiecznik | Uderzenia 2 |
| F4 | 40 | Czarny – zintegrowany bezpiecznik | Uderzenia 3 |
| F5 | pięćdziesiąt | Czarny – zintegrowany bezpiecznik | Eng |
| F6 | 60 | Czarny – zintegrowany bezpiecznik | Zapłon |
| F7 | 40 | Czarny – zintegrowany bezpiecznik | Podświetlenie (odmgławianie) |
| F8 | trzydzieści | Zielony | 6-cylindrowa benzyna: EEC (PCM), IMCC, VCT
EcoLPi: EEC (PCM), cewki przekaźnika LPG, przekaźnik obejściowy LPG i zasilanie pompy strumieniowej, IMCC, VCT |
| F9 | dwadzieścia | Żółty | on idzie |
| F10 | dwadzieścia | Żółty | 6-cylindrowa benzyna: nieużywana
EcoLPi: Wtryskiwacz, moduł LPG (silnik LPG) |
| F11 | piętnaście | Niebieski | Sprężarka klimatyzacji |
| F12 | pięć | bronzer | Moduł CEE (PCM) i GPL KAP |
| F13 | 25 | Naturalny | Wycieraczka przedniej szyby |
| F14 | piętnaście | Niebieski | Reflektor – niski – prawy (odbłyśnik) |
| F15 | piętnaście | Niebieski | Reflektor – dolny – lewy (odbłyśnik) |
| F15 | 25 | Naturalny | Reflektory – lampy do projektorów (niskie) |
| F 16 | pięć | bronzer | Grupa |
| F17 | piętnaście | Niebieski | trąbić |
| F18 | dwadzieścia | Żółty | Paliwo (LPG) |
| F19 | dwadzieścia | Żółty | Światło przeciwmgielne |
| F20 | dwadzieścia | Żółty | Przełącznik zapłonu, alternator, cewka przekaźnika, wentylator, zapłon, akcesoria |
| F21 | dwadzieścia | Żółty | Reflektor – górny – prawy |
| F22 | dwadzieścia | Żółty | Reflektor – górny – lewy |
| F23 | piętnaście | Niebieski | Transmisja (akumulator) Jeśli jest zainstalowany |
| F24 | piętnaście | Niebieski | Reflektor – niski / wysoki – projektor – RH |
| F25 | piętnaście | Niebieski | Reflektor – niski / wysoki – projektor-LH |
| F26 | 40 | Zielony | Wentylator 1 |
| F27 | trzydzieści | Róża | Wejście |
| F28 | 40 | Zielony | Wentylator dmuchawy – Klimatyzacja |
| F29 | trzydzieści | Róża | ABS 2 DSC2 (DSC VR) |
| F30 | 40 | Zielony | ABS 1 DSC1 (DSC MR) |
| F31 | 40 | Zielony | Wentylator 2 |
| F32 | 40 | Zielony | Akcesorium |
| Przekaźnik | |||
| jeden | – | Czarny | Reflektor (projektor) – kontynuuj z wysokim (LH) |
| 2 | – | Czarny | Reflektor (reflektor) – dalej w górę (RH) |
| 3 | – | biały | Europa Środkowo-Wschodnia (PCM) |
| 4 | – | biały | Podświetlenie (odmgławianie) |
| pięć | – | Zielony | Wentylator 2 |
| 6 | – | Czarny | Paliwo |
| 7 | – | Czarny | trąbić |
| dziewięć | – | Czarny | WAC (kompresor klimatyzacji) |
| dziesięć | – | biały | Wentylator 3 |
| jedenaście | – | biały | Wentylator 1 |
| 12 | – | biały | Reflektor (słaby) |
| 13 | – | biały | Reflektor (wysoki) |
| czternaście | – | Czarny | Wejście |
| szesnaście | – | Czarny | Mgła |
| R18 | – | Czarny | Światła cofania (6-cylindrowa benzyna; 6-biegowa automatyczna skrzynia biegów) (umieszczone z przodu skrzynki bezpieczników w komorze silnika w komorze silnika) |
| Dioda | |||
| piętnaście | – | Czarny | Europa Środkowo-Wschodnia (PCM) |
| 17 | – | Czarny | Wejście |
| Opór | |||
| osiem | – | Zielony | Wejście |
| Dodatkowe bezpieczniki i przekaźniki znajdujące się obok modułu sterowania zespołem napędowym (PCM) w komorze silnika | |||
| LPG 1 | – | Czarny | Elektromagnes pompy strumieniowej zbiornika paliwa (tylko ute) |
| LPG 2 | – | Czarny | Elektrozawór blokady zbiornika paliwa |
| LPG 3 | – | Czarny | Lampy cofania |
| GPL 4A | – | – | Nieużywany |
| GPL 4B | dziesięć | czerwony | Cewki przekaźników (blokada, obejście i pompa strumieniowa) Solenoidy — obejście i pompa strumieniowa (silnik LPG) |
| LPG 5 | – | Czarny | Elektrozawór obejściowy regulatora |
| LPG 6 | – | Czarny | Elektromagnes blokady regulatora |
