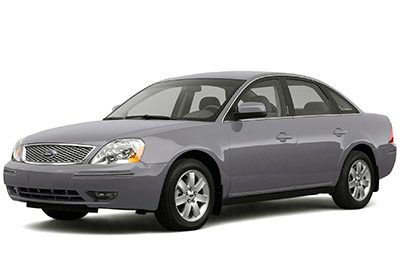

Pełnowymiarowy sedan Ford Five Hundred (Ford 500) był produkowany od 2004 do 2007 roku. W tym artykule znajdziesz schematy skrzynek bezpieczników Forda Five Hundred 2004, 2005, 2006 i 2007 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Ford pięć centów 2004-2007
Bezpieczniki zapalniczki (gniazdo zasilania) Forda Five Hundred to bezpieczniki F9 (zapalniczka) w panelu bezpieczników przedziału pasażerskiego i №17 (gniazdo zasilania konsoli) w skrzynce bezpieczników z komory silnika.
Tabela bezpieczników w przedziale pasażerskim
Lokalizacja skrzynki bezpieczników
Panel bezpieczników w przedziale pasażerskim / inteligentna skrzynka przyłączeniowa (SJB) znajduje się pod deską rozdzielczą po lewej stronie kierownicy.
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| F1 | 20A | Czerwone światła |
| F2 | 15A | Oświetlenie wewnętrzne (światła grzecznościowe i na życzenie), akcesoria z opóźnieniem (elektryczne szyby i przezroczysty szyberdach) |
| F3 | 25A | Dostęp / Bezpieczeństwo (siłowniki zamka elektrycznego, siłownik zamka bagażnika, elektromagnes bagażnika) |
| F4 | 15A | Regulowany przełącznik nożny |
| F5 | 20A | Rogi |
| F6 | 20A | Dźwięk (subwoofer) |
| F7 | 7,5A | Pamięć Power / Keep Alive (KAM): generator i moduł sterowania zespołem napędowym (PCM), klimatyzacja, zegar analogowy |
| F8 | 15A | Światła postojowe, boczne znaczniki, osłona holownicza |
| F9 | 20A | Zapalniczka, złącze łącza danych (DLC) |
| F10 | 7,5A | Lustra i moduł pamięci, SDARS |
| F11 | 20A | Audio, rodzinny system rozrywki (FES) |
| F12 | 10 A | Światła cofania, elektrochromatyczne lusterko wsteczne, system wykrywania cofania (RSS), zabezpieczenie przed holowaniem |
| F13 | 7,5A | audio |
| F14 | 7,5 A | Cewka przekaźnika rozrusznika, PCM |
| F15 | 10 A | Opóźnione akcesoria (logika silnika szyby kierowcy, szyberdach, audio, oświetlenie przełącznika blokady drzwi kierowcy) |
| F 16 | 10 A | Tylny wskaźnik odszraniania, podgrzewane lusterka |
| F17 | 30A | Tylny odszraniacz |
| F18 | 10 A | Cewka przekaźnika PCM, Shifter Brake-Shift Interlock (BSI), moduł pasywnego systemu antykradzieżowego (PATS), cewka przekaźnika paliwa, światła hamowania, centralne górne światło stopu (CHMSL) |
| F19 | 10 A | Układ przeciwblokujący (ABS) / moduł kontroli trakcji, moduł napędu na wszystkie koła (AWT)), RSS, moduły podgrzewanych siedzeń |
| F20 | 7,5A | Klaster, kontrola klimatu |
| F21 | 7,5A | Moduł kontroli ograniczeń (RCM) |
| F22 | 7,5A | Lustro elektrochromatyczne, moduł kompasu |
| F23 | 7,5A | Cewka przekaźnika wycieraczek, cewka przekaźnika dmuchawy, logika klastra |
| F24 | 7,5A | Czujnik klasyfikacji pasażerów (OCS), dezaktywacja poduszki powietrznej pasażera (PAD) |
| C1 | Wyłącznik automatyczny 30A | Akcesorium opóźnione (przednie okno pasażera, tylne okna pasażera [za pomocą przełącznika okiennego], oświetlenie przełącznika okiennego, podświetlenie |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Skrzynka rozdzielcza elektryczna (PDB) znajduje się w komorze silnika.
Schemat skrzynki bezpieczników (2004-2005)
Reklamy reklamowe
Rozmieszczenie bezpieczników i przekaźników w skrzynce rozdzielczej (2004-2005)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 80A | SJB, topniki SJB 1, 2, 3, 4, 5, 8 i 12 |
| 2 | – | Nieużywany |
| 3 | – | Nieużywany |
| 4 | 50A | Przekaźnik wycieraczek RUN / ACC do bezpieczników PDB, PDB 37 i 38 |
| pięć | – | Nieużywany |
| 6 | 20A | szyberdach |
| 7 | – | Nieużywany |
| osiem | 60A | Wentylator chłodzący silnik |
| dziewięć | – | Nieużywany |
| dziesięć | 40A | Układ przeciwblokujący (ABS) (silnik) |
| jedenaście | 30A | Wejście |
| 12 | 30A | Przekaźnik modułu sterującego układu napędowego (PCM) |
| 13 | 20A | ABS (zawory) |
| czternaście | – | Nieużywany |
| piętnaście | – | Nieużywany |
| szesnaście | 15A | Moduł kontroli trakcji (TCM) |
| 17 | 20A | Gniazdo zasilania (konsola) |
| 18 | 10 A | Alternator |
| dziewiętnaście | 40A | Zasilanie logiki do urządzeń półprzewodnikowych SJB, SJB |
| dwadzieścia | – | Nieużywany |
| 21 | 40A | Tylny odszraniacz |
| 22 | 30A | Elektryczne silniki siedzeń (pasażerskie) |
| 23 | 30A | Podgrzewane moduły siedzeń |
| 24 | 15A | Światła przeciwmgielne |
| 25 | 10 A | Przekaźnik sprzęgła klimatyzacji, sprzęgło sprężarki klimatyzacji |
| 26 | – | Nieużywany |
| 27 | – | Nieużywany |
| 28 | 15A | Przekaźnik paliwa (moduł sterujący pompy paliwa, pompa paliwa) |
| 29 | 80A | Zasilanie SJB, SJB (wyłącznik, bezpieczniki 6, 7, 9, 10, 11 i 15) |
| trzydzieści | 30A | Silnik szyby kierowcy |
| 31 | – | Nieużywany |
| 32 | – | Nieużywany |
| 33 | 30A | Silniki fotela kierowcy, moduł pamięci |
| 34 | 30A | Stacyjka (do SJB) |
| 35 | – | Nieużywany |
| 36 | 40A | Przedni silnik dmuchawy klimatyzacji |
| 37 | 30 lat | Wycieraczka przedniej szyby, Spryskiwacz przedniej szyby |
| 38 | 5A | Podgrzewany zawór wentylacji dodatniej skrzyni korbowej (PCV) |
| 39 | – | Nieużywany |
| 40 | 10 A | TCM, EVMV, odpowietrznik wkładu, ESM, podgrzewacze tlenu wydechowego, sprzęgło klimatyzacji |
| 41 | 15A | PCM, wtryskiwacze, cewki zapłonowe, czujnik masowego przepływu powietrza (MAF) |
| 42 | – | Nieużywany |
| 43 | – | Nieużywany |
| 44 | – | Nieużywany |
| 45 | – | Nieużywany |
| 46 | – | Nieużywany |
| 47 | – | Nieużywany |
| 48 | 1/2 przekaźnika ISO | Światła przeciwmgielne |
| 49 | – | Nieużywany |
| pięćdziesiąt | – | Nieużywany |
| 51 | 1/2 przekaźnika ISO | sprzęgło klimatyzacji |
| 52 | – | Nieużywany |
| 53 | 1/2 przekaźnika ISO | Moduł sterujący pompy paliwa, pompa paliwa |
| 54 | – | Nieużywany |
| 55 | Pełny przekaźnik ISO | Przekaźnik PCM, bezpieczniki PDB 40 i 41 |
| 56 | Pełny przekaźnik ISO | Elektromagnes rozrusznika |
| 57 | Pełny przekaźnik ISO | Przedni silnik dmuchawy klimatyzacji |
| 58 | Przekaźnik wysokoprądowy | Wycieraczki |
| 59 | – | Nieużywany |
| 60 | Dioda 1A | PCM |
| 61 | Dioda 1A | PCM |
Reklamy reklamowe
Schemat skrzynki bezpieczników (2006-2007)
Rozmieszczenie bezpieczników i przekaźników w skrzynce elektrycznej (2006-2007)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 80A | SJB, topniki SJB 1, 2, 3, 4, 5, 8 i 12 |
| 2 | – | Nieużywany |
| 3 | 30A | Wycieraczka przedniej szyby, Spryskiwacz przedniej szyby |
| 4 | – | Nieużywany |
| pięć | 20A | szyberdach |
| 6 | – | Nieużywany |
| 7 | 60A | Wentylator chłodzący silnik |
| osiem | – | Nieużywany |
| dziewięć | 40A | Układ przeciwblokujący (ABS) (silnik) |
| dziesięć | 30A | Wejście |
| jedenaście | 30A | Przekaźnik modułu sterującego układu napędowego (PCM) |
| 12 | 20A | ABS (zawory) |
| 13 | – | Nieużywany |
| czternaście | – | Nieużywany |
| piętnaście | 15A | Moduł kontroli trakcji (TCM) |
| szesnaście | 20A | Gniazdo zasilania (konsola) |
| 17 | 10 A | Alternator |
| 18 | 40A | Zasilanie logiki do urządzeń półprzewodnikowych SJB, SJB |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | 40A | Tylny odszraniacz |
| 21 | 30A | Elektryczne silniki siedzeń (pasażerskie) |
| 22 | 30A | Podgrzewany moduł siedziska |
| 23 | 15A | Światła przeciwmgielne |
| 24 | 10 A | Przekaźnik sprzęgła klimatyzacji, sprzęgło sprężarki klimatyzacji |
| 25 | – | Nieużywany |
| 26 | – | Nieużywany |
| 27 | 15A | Przekaźnik paliwa (moduł sterujący pompy paliwa, pompa paliwa) |
| 28 | 80A | Zasilanie SJB, SJB (wyłącznik, bezpieczniki 6, 7, 9, 10, 11 i 15) |
| 29 | 30A | Silnik szyby kierowcy |
| trzydzieści | – | Nieużywany |
| 31 | – | Nieużywany |
| 32 | 30A | Silniki fotela kierowcy, moduł pamięci |
| 33 | 30A | Stacyjka (do SJB) |
| 34 | – | Nieużywany |
| 35 | 40A | Przedni silnik dmuchawy klimatyzacji |
| 36 | – | Nieużywany |
| 37 | – | Nieużywany |
| 38 | – | Nieużywany |
| 39 | Dioda 1A | PCM |
| 40 | Dioda 1A | sprzęgło klimatyzacji |
| 41 | 1/2 przekaźnika ISO | Światła przeciwmgielne |
| 42 | – | Nieużywany |
| 43 | 1/2 przekaźnika ISO | sprzęgło klimatyzacji |
| 44 | 1/2 przekaźnika ISO | Moduł sterujący pompy paliwa, pompa paliwa |
| 45 | – | Nieużywany |
| 46 | 5A | Podgrzewany zawór wentylacji dodatniej skrzyni korbowej (PCV) |
| 47 | – | Nieużywany |
| 48 | 10 A | TCM, EVMV, odpowietrznik wkładu, ESM, podgrzewacze tlenu wydechowego, sprzęgło klimatyzacji |
| 49 | 15A | PCM, wtryskiwacze, cewki zapłonowe, czujnik masowego przepływu powietrza (MAF) |
| pięćdziesiąt | Pełny przekaźnik ISO | Przekaźnik PCM, bezpieczniki PDB 40 i 41 |
| 51 | Pełny przekaźnik ISO | Elektromagnes rozrusznika |
| 52 | Pełny przekaźnik ISO | Przedni silnik dmuchawy klimatyzacji |
| 53 | – | Nieużywany |
| 54 | – | Nieużywany |
| 55 | – | Nieużywany |
| 56 | – | Nieużywany |
| 57 | Pełny przekaźnik ISO | Wycieraczki |
| 58 | – | Nieużywany |
