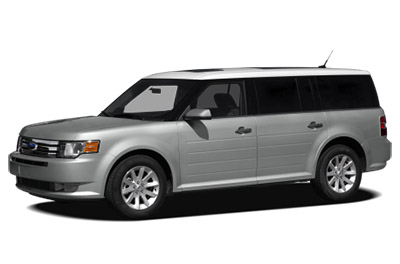

W tym artykule rozważamy Forda Flex przed liftingiem, produkowanego od 2009 do 2012 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Ford Flex 2009, 2010, 2011 i 2012 , uzyskasz informacje o lokalizacji paneli bezpieczników w środku samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Układ bezpieczników Ford Flex 2009-2012
Bezpieczniki zapalniczki (gniazdo zasilania) to bezpieczniki №6, №18, №19 i in21 w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Panel bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kierownicy.
Komora silnika
Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika.
Skrzynka przekaźników pomocniczych (jeśli dotyczy)
Skrzynka przekaźników znajduje się w komorze silnika obok skrzynki rozdzielczej.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2009
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2009)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | 30A | Inteligentny silnik szyb kierowcy |
| 2 | 15A | Nieużywany (zapasowy) |
| 3 | 15A | Rodzinny system rozrywki (FES) |
| 4 | 30A | Falownik DC/AC |
| pięć | 10 A | Zasilanie logiki bezpiecznika przedziału pasażerskiego, podświetlenia klawiatury, BTSI |
| 6 | 20A | Klapki na oczy |
| 7 | 10 A | Światła mijania (lewe) |
| osiem | 10 A | Światła mijania (po prawej) |
| dziewięć | 15A | Oświetlenie wewnętrzne, światła ładowania |
| dziesięć | 15A | Podświetlenie, lampy kałużowe |
| jedenaście | 10 A | Napęd na wszystkie koła |
| 12 | 7,5A | Nieużywany (zapasowy) |
| 13 | 5A | Klawiatura, przełącznik lusterek, moduł pamięci, logika DSM, regulowane pedały |
| czternaście | 10 A | Elektryczny moduł tylnej klapy, CID, MGM |
| piętnaście | 10 A | Głowica klimatyzacji |
| szesnaście | 15A | EFP, ekran nawigacyjny |
| 17 | 20A | Cała moc silnika zamka elektrycznego, odblokowanie tylnej klapy |
| 18 | 20A | Elektrycznie regulowane fotele w drugim rzędzie, podgrzewane przednie fotele |
| dziewiętnaście | 25A | Dach księżycowy |
| dwadzieścia | 15A | Złącze OBDII, gniazdo pamięci |
| 21 | 15A | Światła przeciwmgielne |
| 22 | 15A | Światła postojowe, światła licencyjne |
| 23 | 15A | Czerwone światła |
| 24 | 20A | Przekaźnik klaksonowy |
| 25 | 10 A | Lampy na zamówienie / oświetlenie wnętrza, elektrycznie składane siedzenie (drugi rząd) |
| 26 | 10 A | Grupa pulpitów |
| 27 | 20A | Stacyjka |
| 28 | 5A | Radio, sygnał startu radia |
| 29 | 5A | Grupa pulpitów |
| trzydzieści | 5A | Wyłączanie nadbiegu i przełącznik wspomagania wznoszenia |
| 31 | 10 A | Nieużywany (zapasowy) |
| 32 | 10 A | Moduł kontroli ograniczeń |
| 33 | 10 A | Przekaźnik ładowania akumulatora |
| 34 | 5A | Czujnik prędkości odchylenia, ABS R / S, cewka przekaźnika lodówki |
| 35 | 10 A | Czujnik obrotu kierownicy, tylne wspomaganie parkowania, podgrzewane moduły siedzeń, AWT), konwerter DC/AC |
| 36 | 5A | Moduł PATS |
| 37 | 10 A | Nieużywany (zapasowy) |
| 38 | 20A | Nieużywany (zapasowy) |
| 39 | 20A | Radio |
| 40 | 20A | Podgrzewane siedzenia w drugim rzędzie |
| 41 | 15A | Przykładowe oświetlenie, lustro EC, dach księżycowy, próbki zamka przedniego, radio |
| 42 | 10 A | Nieużywany (zapasowy) |
| 43 | 10 A | Przekaźnik pomocniczy, podgrzewany przekaźnik podświetlenia, tylna wycieraczka |
| 44 | 10 A | Nieużywany (zapasowy) |
| 45 | 5A | Cewki przekaźników: PDB, wycieraczki przednie i tylne, silnik dmuchawy przedniej |
| 46 | 7,5A | Czujnik klasyfikacji pasażerów (OCS), wskaźnik wyłączenia poduszki powietrznej pasażera (PADI) |
| 47 | Wyłącznik automatyczny 30A | Okna elektryczne |
| 48 | Pełny przekaźnik ISO | Przekaźnik akcesoriów opóźniony |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce rozdzielczej (2009)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | 80A* | Zasilanie panelu bezpieczników w przedziale pasażerskim |
| 2 | 80A* | Zasilanie panelu bezpieczników w przedziale pasażerskim |
| 3 | – | Nieużywany |
| 4 | 30A* | Wycieraczki |
| pięć | 30A* | Elektrycznie regulowany fotel pasażera |
| 6 | 20 A* | Gniazdo zasilania (tablica rozdzielcza) |
| 7 | 30A* | Wzmacniacz |
| osiem | – | Nieużywany |
| dziewięć | 40A* | Układ przeciwblokujący (ABS) / pompa AdvanceTrac |
| dziesięć | 30A* | Wejście |
| jedenaście | 30A* | Przekaźnik modułu sterującego układu napędowego (PCM) |
| 12 | 20 A* | Vanne ABS/AdvanceTrac |
| 13 | 20A** | UKRYTY w lewo |
| czternaście | 10 A** | Włącznik/wyłącznik hamulca (BOO) |
| piętnaście | 15A** | Lodówka |
| szesnaście | 20A** | UKRYTE prawo |
| 17 | 10 A** | Alternator |
| 18 | 20 A* | Gniazdo zasilania tylnego panelu ćwiartkowego |
| dziewiętnaście | 20 A* | Gniazdo zasilania (konsola przednia) |
| dwadzieścia | 40A* | Tylny odszraniacz |
| 21 | 20 A* | Gniazdo zasilania tylnej konsoli |
| 22 | 20 A* | wzmacniacz subwoofera |
| 23 | 7,5 A** | PCM Keep Alive Power, Canister évent |
| 24 | 10 A** | Przekaźnik sprzęgła klimatyzacji |
| 25 | 25A** | Wycieraczka tylnej szyby |
| 26 | 20A** | Przekaźnik awaryjny |
| 27 | 15 A** | Przekaźnik paliwa (moduł sterujący pompy paliwa, pompa paliwa) |
| 28 | 80A* | Miłośnik |
| 29 | 30A* | Hamulec elektryczny (holowanie przyczepy) |
| trzydzieści | 40A* | Ładowanie akumulatora (holowanie) |
| 31 | 30A* | Pomocniczy przekaźnik dmuchawy |
| 32 | 30A* | Silniki fotela kierowcy, moduł pamięci |
| 33 | – | Nieużywany |
| 34 | 30A* | Elektryczna klapa tylna |
| 35 | 40A* | Przedni silnik dmuchawy klimatyzacji |
| 36 | 10 A** | Światła awaryjne |
| 37 | 10 A** | Uruchamianie/uruchamianie PCM |
| 38 | 5A** | Akcesorium do opóźnionego oświetlenia |
| 39 | Dioda | Dioda paliwa |
| 40 | Dioda | Dioda OTIS |
| 41 | Przekaźnik G8VA | sprzęgło klimatyzacji |
| 42 | Przekaźnik G8VA | Pompa paliwowa |
| 43 | Przekaźnik G8VA | Utworzyć kopię zapasową |
| 44 | Przekaźnik G8VA | Lodówka |
| 45 | – | Nieużywany |
| 46 | 15A** | VPWR2, VPWR3 |
| 47 | 15A** | PCM VPWR1 |
| 48 | 15A** | PCM VPWR4 |
| 49 | 10 A** | Podgrzewane lustra |
| pięćdziesiąt | Pełny przekaźnik ISO | Przekaźnik PCM |
| 51 | Pełny przekaźnik ISO | Przekaźnik silnika dmuchawy |
| 52 | Pełny przekaźnik ISO | Przekaźnik rozrusznika |
| 53 | Pełny przekaźnik ISO | Tylny przekaźnik odszraniania |
| 54 | Pełny przekaźnik ISO | Pomocniczy przekaźnik silnika dmuchawy |
| 55 | Pełny przekaźnik ISO | Przekaźnik wycieraczek przednich |
| 56 | – | Nieużywany |
| 57 | Pełny przekaźnik ISO | Przekaźnik tylnej wycieraczki |
| 58 | Wysoki prąd | Przekaźnik ładowania akumulatora (holowanie) |
| * Bezpieczniki kasetowe ** Bezpieczniki mini |
Pomocnicza skrzynka przekaźnikowa
Pomocnicza skrzynka przekaźnikowa
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 10 A | Holowanie światła cofania |
| 2 | 15A | Światła stopu/wskaźniki holowania |
| 3 | – | Nieużywany |
| 4 | – | Nieużywany |
| pięć | – | Nieużywany |
| 6 | – | Nieużywany |
| 7 | – | Nieużywany |
| osiem | – | Nieużywany |
| dziewięć | – | Nieużywany |
| dziesięć | – | Nieużywany |
| jedenaście | – | Nieużywany |
| 12 | 20A | Światła postojowe do holowania |
| 13 | Mikro ISO | Przyczepa w lewo |
| czternaście | Mikro ISO | Przyczepa po prawej |
| piętnaście | – | Nieużywany |
| szesnaście | Mikro ISO | Lampa do holowania |
2010
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2010)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | 30A | Inteligentny silnik szyb kierowcy |
| 2 | 15A | Światła stopu/wskaźniki holowania |
| 3 | 15A | Nieużywany (zapasowy) |
| 4 | 30A | Falownik DC/AC |
| pięć | 10 A | Oświetlenie klawiatury, siedzenia pasażera w trzecim rzędzie, blokada hamulca skrzyni biegów |
| 6 | 20A | Klapki na oczy |
| 7 | 10 A | Światła mijania (lewe) |
| osiem | 10 A | Światła mijania (po prawej) |
| dziewięć | 15A | Oświetlenie wewnętrzne, światła ładowania |
| dziesięć | 15A | Podświetlenie, lampy kałużowe |
| jedenaście | 10 A | Napęd na wszystkie koła (AWD) |
| 12 | 7,5A | Nieużywany (zapasowy) |
| 13 | 5A | Klawiatura, przełącznik lusterek, moduł pamięci, logika DSM, regulowane pedały |
| czternaście | 10 A | Moduł zasilania tylnej klapy, centralny wyświetlacz informacyjny, SYNC®, moduł GPS |
| piętnaście | 10 A | Głowica klimatyzacji |
| szesnaście | 15A | Elektroniczny panel wykończeniowy, ekran nawigacyjny |
| 17 | 20A | Cała moc silnika zamka elektrycznego, odblokowanie tylnej klapy |
| 18 | 20A | Elektrycznie składane siedzenia drugiego rzędu, podgrzewane siedzenia |
| dziewiętnaście | 25A | Dach księżycowy |
| dwadzieścia | 15A | Złącze łącza danych, gniazdo pamięci |
| 21 | 15A | Światła przeciwmgielne, wskaźnik światła przeciwmgielnego |
| 22 | 15A | Światła postojowe |
| 23 | 15A | Czerwone światła |
| 24 | 20A | trąbić |
| 25 | 10 A | Lampy na zamówienie / Lampy wewnętrzne, fotele składane elektrycznie |
| 26 | 10 A | Grupa pulpitów |
| 27 | 20A | Stacyjka |
| 28 | 5A | Radio/nawigacja |
| 29 | 5A | Grupa pulpitów |
| trzydzieści | 5A | Zmiana biegu |
| 31 | 10 A | Nieużywany (zapasowy) |
| 32 | 10 A | Moduł kontroli ograniczeń |
| 33 | 10 A | Nieużywany (zapasowy) |
| 34 | 5A | Kontrola stabilności rolki, cewka przekaźnika lodówki |
| 35 | 10 A | Czujnik kąta skrętu, Tylna pomoc w parkowaniu, Aktywna pomoc w parkowaniu, Podgrzewane siedzenie, AWD, Przetwornica DC/AC |
| 36 | 5A | Moduł pasywnego systemu antykradzieżowego |
| 37 | 10 A | Nieużywany (zapasowy) |
| 38 | 20A | Światła postojowe do holowania |
| 39 | 20A | Radio/nawigacja |
| 40 | 20A | Podgrzewane tylne siedzenia |
| 41 | 15A | Włącznik światła, automatycznie ściemniające się lusterko wsteczne, przezroczysty dach, oświetlenie otoczenia |
| 42 | 10 A | Nieużywany (zapasowy) |
| 43 | 10 A | Pomocniczy przekaźnik klimatyzacji, przekaźnik odszraniania tylnej szyby, tylna wycieraczka |
| 44 | 10 A | Nieużywany (zapasowy) |
| 45 | 5A | Przekaźnik wycieraczek, przekaźnik klimatyzacji |
| 46 | 7,5A | Czujnik klasyfikacji pasażerów (OCS), wskaźnik wyłączenia poduszki powietrznej pasażera (PADI) |
| 47 | Wyłącznik automatyczny 30A | Okna elektryczne |
| 48 | Pełny przekaźnik ISO | Opóźniony przekaźnik pomocniczy |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w skrzynce elektrycznej (2010)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | 80A* | Zasilanie panelu bezpieczników w przedziale pasażerskim |
| 2 | 80A* | Zasilanie panelu bezpieczników w przedziale pasażerskim |
| 3 | 30A* | Sterownik hamulca holowniczego |
| 4 | 30A* | Wycieraczki |
| pięć | 30A* | Elektrycznie regulowany fotel pasażera |
| 6 | 20A* | Gniazdo zasilania (tablica rozdzielcza) |
| 7 | 30A* | Wzmacniacz |
| osiem | – | Nieużywany |
| dziewięć | 40A* | Pompa układu przeciwblokującego (ABS) |
| dziesięć | 30A* | Przekaźnik rozrusznika |
| jedenaście | 30A* | Przekaźnik modułu sterującego układu napędowego (PCM) |
| 12 | 20A* | Zawór ABS |
| 13 | 20 A** | Lewy reflektor o wysokiej intensywności (HID) |
| czternaście | 10 A** | Włącznik/wyłącznik hamulca (BOO) |
| piętnaście | 25A** | Wycieraczka tylnej szyby |
| szesnaście | 20 A** | Prawy reflektor HID |
| 17 | 10 A** | Czujnik alternatora |
| 18 | 20A* | Tylne gniazdo zasilania |
| dziewiętnaście | 20A* | Gniazdo tablicy przyrządów |
| dwadzieścia | 40A* | Tylny odszraniacz |
| 21 | 20A* | Gniazdo zasilania konsoli |
| 22 | 20A* | Wzmacniacz subwoofera |
| 23 | 10 A** | PCM podtrzymuje zasilanie, odpowietrznik wkładu |
| 24 | 10 A** | sprzęgło klimatyzacji |
| 25 | 15A** | Lodówka |
| 26 | 20 A** | Przekaźnik awaryjny |
| 27 | 15A** | Przekaźnik paliwa (moduł sterujący pompy paliwa, pompa paliwa) |
| 28 | 80A* | Miłośnik |
| 29 | – | Nieużywany |
| trzydzieści | 30A* | Ładowanie akumulatora (holowanie) |
| 31 | 40A* | Pomocniczy silnik dmuchawy |
| 32 | 30A* | Silnik fotela kierowcy |
| 33 | 30A* | Fotele elektryczne w trzecim rzędzie |
| 34 | 30A* | Elektryczna klapa tylna |
| 35 | 40A* | Przedni wentylator klimatyzacji |
| 36 | 10 A** | Światła awaryjne |
| 37 | 10 A** | Uruchamianie/uruchamianie PCM |
| 38 | 10 A** | Holowanie świateł cofania |
| 39 | Dioda | Dioda paliwa |
| 40 | Dioda | Zintegrowana dioda rozrusznika z jednym klawiszem |
| 41 | Przekaźnik G8VA | Lampa do holowania |
| 42 | Przekaźnik G8VA | Hamulec holowniczy / kierunkowskaz (z lewej) |
| 43 | Przekaźnik G8VA | Hamulec holowniczy / kierunkowskaz (po prawej) |
| 44 | Przekaźnik G8VA | Przekaźnik światła cofania |
| 45 | – | Nieużywany |
| 46 | 15A** | Moc pojazdu 2, moc pojazdu 3 |
| 47 | 15A** | Moc pojazdu 1 — moc CFM (tylko silnik podstawowy) |
| 47 | 20 A** | Zasilanie pojazdu 1 — zasilanie PCM (tylko EcoBoost) |
| 48 | 15A** | Zasilanie pojazdu – cewki |
| 49 | 10 A** | Podgrzewane lustra |
| pięćdziesiąt | Mikroprzekaźnik HC | Silnik dmuchawy |
| 51 | Mikroprzekaźnik HC | Wycieraczka tylnej szyby |
| 52 | Mikroprzekaźnik HC | Wejście |
| 53 | Mikroprzekaźnik HC | Fotele elektryczne w trzecim rzędzie |
| 54 | – | Nieużywany |
| 55 | Mikroprzekaźnik HC | Przekaźnik wycieraczek przednich |
| 56 | Mikroprzekaźnik HC | Odmrażacz tylnej szyby |
| 57 | – | Nieużywany |
| 58 | – | Nieużywany |
| 59 | Mikroprzekaźnik HC | Pomocniczy silnik dmuchawy |
| 60 | Mikroprzekaźnik HC | Ładowanie akumulatora holowniczego |
| 61 | – | Nieużywany |
| 62 | Przekaźnik G8VA | Lodówka |
| 63 | – | Nieużywany |
| 64 | Mikroprzekaźnik HC | PCM |
| 65 | Przekaźnik G8VA | sprzęgło klimatyzacji |
| 66 | Przekaźnik G8VA | Pompa paliwowa |
| * Bezpieczniki kasetowe ** Bezpieczniki mini |
2011
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2011)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | 30A | Inteligentny silnik szyb kierowcy |
| 2 | 15A | Światła hamowania/wskaźniki holowania (TT) |
| 3 | 15A | Nieużywany (zapasowy) |
| 4 | 30A | Falownik DC/AC |
| pięć | 10 A | Oświetlenie klawiatury, blokada skrzyni biegów hamulca |
| 6 | 20A | Klapki na oczy |
| 7 | 10 A | Światła mijania (lewe) |
| osiem | 10 A | Światła mijania (po prawej) |
| dziewięć | 15A | Oświetlenie wewnętrzne, światła ładowania |
| dziesięć | 15A | Podświetlenie, lampy kałużowe |
| jedenaście | 10 A | Napęd na wszystkie koła (AWD) |
| 12 | 7,5A | Nieużywany (zapasowy) |
| 13 | 5A | Klawiatura, przełącznik lusterek, moduł pamięci, logika DSM, regulowane pedały |
| czternaście | 10 A | Moduł zasilania tylnej klapy, centralny wyświetlacz informacyjny, SYNC®, moduł globalnego systemu pozycjonowania (GPS), DVD |
| piętnaście | 10 A | Głowica klimatyzacji |
| szesnaście | 15A | Elektroniczny panel wykończeniowy, ekran nawigacyjny |
| 17 | 20A | Cała moc silnika zamka elektrycznego, odblokowanie tylnej klapy |
| 18 | 20A | Elektrycznie składane siedzenia drugiego rzędu, podgrzewane siedzenia |
| dziewiętnaście | 25A | Dach księżycowy |
| dwadzieścia | 15A | Złącze łącza danych, gniazdo pamięci |
| 21 | 15A | Światła przeciwmgielne, wskaźnik światła przeciwmgielnego |
| 22 | 15A | Światła postojowe |
| 23 | 15A | Czerwone światła |
| 24 | 20A | trąbić |
| 25 | 10 A | Lampy na zamówienie / Lampy wewnętrzne, fotele składane elektrycznie |
| 26 | 10 A | Grupa pulpitów |
| 27 | 20A | Stacyjka |
| 28 | 5A | Radio/nawigacja |
| 29 | 5A | Grupa pulpitów |
| trzydzieści | 5A | Zmiana biegu |
| 31 | 10 A | Nieużywany (zapasowy) |
| 32 | 10 A | Moduł kontroli ograniczeń |
| 33 | 10 A | Cewka przekaźnika ładowania akumulatora TT |
| 34 | 5A | Kontrola stabilności rolki, cewka przekaźnika lodówki, elektryczne wspomaganie kierownicy |
| 35 | 10 A | Czujnik kąta skrętu, System wykrywania cofania, Aktywna pomoc w parkowaniu, Podgrzewany fotel, AWD, Przetwornica DC/AC, Kamera cofania |
| 36 | 5A | Moduł pasywnego systemu antykradzieżowego |
| 37 | 10 A | Nieużywany (zapasowy) |
| 38 | 20A | Światła postojowe TT |
| 39 | 20A | Radio/nawigacja |
| 40 | 20A | Podgrzewane tylne siedzenia |
| 41 | 15A | Włącznik światła, automatycznie ściemniające się lusterko wsteczne, przezroczysty dach, oświetlenie otoczenia |
| 42 | 10 A | Nieużywany (zapasowy) |
| 43 | 10 A | Pomocniczy przekaźnik klimatyzacji, przekaźnik odszraniania tylnej szyby, tylna wycieraczka |
| 44 | 10 A | Nieużywany (zapasowy) |
| 45 | 5A | Przekaźnik wycieraczek, przekaźnik klimatyzacji |
| 46 | 7,5A | Czujnik klasyfikacji pasażerów (OCS), wskaźnik wyłączenia poduszki powietrznej pasażera (PADI) |
| 47 | Wyłącznik automatyczny 30A | Okna elektryczne |
| 48 | Pełny przekaźnik ISO | Opóźniony przekaźnik pomocniczy |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w skrzynce rozdzielczej (2011)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | 80A* | Zasilanie panelu bezpieczników w przedziale pasażerskim |
| 2 | 80A* | Zasilanie panelu bezpieczników w przedziale pasażerskim |
| 3 | 30 A* | Sterownik hamulca holowniczego |
| 4 | 30 A* | Wycieraczki |
| pięć | 30 A* | Elektrycznie regulowany fotel pasażera |
| 6 | 20 A* | Gniazdo zasilania (tablica rozdzielcza) |
| 7 | 30A* | Wzmacniacz |
| osiem | – | Nieużywany |
| dziewięć | 40A* | Pompa układu przeciwblokującego (ABS) |
| dziesięć | 30A* | Przekaźnik rozrusznika |
| jedenaście | 30A* | Przekaźnik modułu sterującego układu napędowego (PCM) |
| 12 | 20A* | Zawór ABS |
| 13 | 20A** | Lewy reflektor o wysokiej intensywności (HID) |
| czternaście | 10 A** | Włącznik/wyłącznik hamulca (BOO) |
| piętnaście | 25A** | Wycieraczka tylnej szyby |
| szesnaście | 20A** | Prawy reflektor HID |
| 17 | 10 A** | Czujnik alternatora |
| 18 | 20A* | Tylne gniazdo zasilania |
| dziewiętnaście | 20A* | Gniazdo zasilania konsoli |
| dwadzieścia | 40A* | Tylny odszraniacz |
| 21 | 20A* | Gniazdo zasilania konsoli (tył konsoli przedniej) |
| 22 | 20A* | Wzmacniacz subwoofera |
| 23 | 10 A** | PCM podtrzymuje zasilanie, odpowietrznik wkładu |
| 24 | 10 A** | sprzęgło klimatyzacji |
| 25 | 15A** | Lodówka |
| 26 | 20 A** | Przekaźnik awaryjny |
| 27 | 15A** | Przekaźnik paliwa (moduł sterujący pompy paliwa, pompa paliwa) |
| 28 | 80A* | Miłośnik |
| 29 | – | Nieużywany |
| trzydzieści | 30A* | Ładowanie akumulatora – holowanie (TT) |
| 31 | 40A* | Pomocniczy silnik dmuchawy |
| 32 | 30A* | Silnik fotela kierowcy |
| 33 | 30 A* | Fotele elektryczne w trzecim rzędzie |
| 34 | 30 A* | Elektryczna klapa tylna |
| 35 | 40 A* | Przedni wentylator klimatyzacji |
| 36 | 10 A** | Światła awaryjne |
| 37 | 10 A** | Uruchamianie/uruchamianie PCM |
| 38 | 10 A** | Światła cofania TT |
| 39 | Dioda | Dioda paliwa |
| 40 | Dioda | Zintegrowana dioda rozrusznika z jednym klawiszem |
| 41 | Przekaźnik G8VA | Światło postojowe TT |
| 42 | Przekaźnik G8VA | Hamulec TT / lampka kontrolna (z lewej) |
| 43 | Przekaźnik G8VA | Hamulec TT / lampka kontrolna (prawa) |
| 44 | Przekaźnik G8VA | Przekaźnik światła cofania |
| 45 | – | Nieużywany |
| 46 | 15A** | Moc pojazdu 2, moc pojazdu 3 |
| 47 | 20A** | Moc pojazdu 1 – moc CFM |
| 48 | 15 A** | Zasilanie pojazdu – cewki na wtyczkach |
| 49 | 10 A** | Podgrzewane lustra |
| pięćdziesiąt | Mikroprzekaźnik HC | Silnik dmuchawy |
| 51 | Mikroprzekaźnik HC | Wycieraczka tylnej szyby |
| 52 | Mikroprzekaźnik HC | Wejście |
| 53 | Mikroprzekaźnik HC | Fotele elektryczne w trzecim rzędzie |
| 54 | – | Nieużywany |
| 55 | Mikroprzekaźnik HC | Przekaźnik wycieraczek przednich |
| 56 | Mikroprzekaźnik HC | Odmrażacz tylnej szyby |
| 57 | – | Nieużywany |
| 58 | – | Nieużywany |
| 59 | Mikroprzekaźnik HC | Pomocniczy silnik dmuchawy |
| 60 | Mikroprzekaźnik HC | Ładowanie baterii TT |
| 61 | – | Nieużywany |
| 62 | Przekaźnik G8VA | Lodówka |
| 63 | – | Nieużywany |
| 64 | Mikroprzekaźnik HC | PCM |
| 65 | Przekaźnik G8VA | sprzęgło klimatyzacji |
| 66 | Przekaźnik G8VA | Pompa paliwowa |
| * Bezpieczniki kasetowe ** Bezpieczniki mini |
2012
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2012)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | 30A | Inteligentny silnik szyb kierowcy |
| 2 | 15A | Światła hamowania/wskaźniki holowania (TT) |
| 3 | 15A | Nieużywany (zapasowy) |
| 4 | 30A | Falownik DC/AC |
| pięć | 10 A | Oświetlenie klawiatury, blokada skrzyni biegów hamulca |
| 6 | 20A | Klapki na oczy |
| 7 | 10 A | Światła mijania (lewe) |
| osiem | 10 A | Światła mijania (po prawej) |
| dziewięć | 15A | Oświetlenie wewnętrzne, światła ładowania |
| dziesięć | 15A | Podświetlenie, lampy kałużowe |
| jedenaście | 10 A | Napęd na wszystkie koła (AWD) |
| 12 | 7,5A | Nieużywany (zapasowy) |
| 13 | 5A | Klawiatura, przełącznik lusterek, moduł pamięci, logika DSM, regulowane pedały |
| czternaście | 10 A | Moduł zasilania tylnej klapy, centralny wyświetlacz informacyjny, SYNC®, moduł globalnego systemu pozycjonowania (GPS), DVD |
| piętnaście | 10 A | Głowica klimatyzacji |
| szesnaście | 15A | Elektroniczny panel wykończeniowy, ekran nawigacyjny |
| 17 | 20A | Cała moc silnika zamka elektrycznego, odblokowanie tylnej klapy |
| 18 | 20A | Elektrycznie składane siedzenia drugiego rzędu, podgrzewane siedzenia |
| dziewiętnaście | 25A | Dach księżycowy |
| dwadzieścia | 15A | Złącze łącza danych, gniazdo pamięci |
| 21 | 15A | Światła przeciwmgielne, wskaźnik światła przeciwmgielnego |
| 22 | 15A | Światła postojowe |
| 23 | 15A | Czerwone światła |
| 24 | 20A | trąbić |
| 25 | 10 A | Lampy na zamówienie / Lampy wewnętrzne, fotele składane elektrycznie |
| 26 | 10 A | Grupa pulpitów |
| 27 | 20A | Stacyjka |
| 28 | 5A | Radio/nawigacja |
| 29 | 5A | Grupa pulpitów |
| trzydzieści | 5A | Zmiana biegu |
| 31 | 10 A | Nieużywany (zapasowy) |
| 32 | 10 A | Moduł kontroli ograniczeń |
| 33 | 10 A | Cewka przekaźnika ładowania akumulatora TT |
| 34 | 5A | Kontrola stabilności rolki, cewka przekaźnika lodówki, elektryczne wspomaganie kierownicy |
| 35 | 10 A | Czujnik kąta skrętu, System wykrywania cofania, Aktywna pomoc w parkowaniu, Podgrzewany fotel, AWD, Przetwornica DC/AC, Kamera cofania |
| 36 | 5A | Moduł pasywnego systemu antykradzieżowego |
| 37 | 10 A | Nieużywany (zapasowy) |
| 38 | 20A | Światła postojowe TT |
| 39 | 20A | Radio/nawigacja |
| 40 | 20A | Podgrzewane tylne siedzenia |
| 41 | 15A | Włącznik światła, automatycznie ściemniające się lusterko wsteczne, przezroczysty dach, oświetlenie otoczenia |
| 42 | 10 A | Nieużywany (zapasowy) |
| 43 | 10 A | Pomocniczy przekaźnik klimatyzacji, przekaźnik odszraniania tylnej szyby, tylna wycieraczka |
| 44 | 10 A | Nieużywany (zapasowy) |
| 45 | 5A | Przekaźnik wycieraczek, przekaźnik klimatyzacji |
| 46 | 7,5A | Czujnik klasyfikacji pasażerów (OCS), wskaźnik wyłączenia poduszki powietrznej pasażera (PADI) |
| 47 | Wyłącznik automatyczny 30A | Okna elektryczne |
| 48 | Pełny przekaźnik ISO | Opóźniony przekaźnik pomocniczy |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce rozdzielczej (2012)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | 80A* | Zasilanie panelu bezpieczników w przedziale pasażerskim |
| 2 | 80A* | Zasilanie panelu bezpieczników w przedziale pasażerskim |
| 3 | 30A* | Sterownik hamulca holowniczego |
| 4 | 30A* | Wycieraczki |
| pięć | 30A* | Elektrycznie regulowany fotel pasażera |
| 6 | 20A* | Gniazdo zasilania (tablica rozdzielcza) |
| 7 | 30A* | Wzmacniacz |
| osiem | – | Nieużywany |
| dziewięć | 40A* | Pompa układu przeciwblokującego (ABS) |
| dziesięć | 30A* | Przekaźnik rozrusznika |
| jedenaście | 30A* | Przekaźnik modułu sterującego układu napędowego (PCM) |
| 12 | 20A* | Zawór ABS |
| 13 | 20A** | Lewy reflektor o wysokiej intensywności (HID) |
| czternaście | 10 A** | Włącznik/wyłącznik hamulca (BOO) |
| piętnaście | 25A** | Wycieraczka tylnej szyby |
| szesnaście | 20A** | Prawy reflektor HID |
| 17 | 10 A** | Czujnik alternatora |
| 18 | 20 A* | Tylne gniazdo zasilania |
| dziewiętnaście | 20 A* | Gniazdo zasilania konsoli |
| dwadzieścia | 40 A* | Tylny odszraniacz |
| 21 | 20 A* | Gniazdo zasilania konsoli (tył konsoli przedniej) |
| 22 | – | Nieużywany |
| 23 | 10 A** | PCM podtrzymuje zasilanie, odpowietrznik wkładu |
| 24 | 10 A** | sprzęgło klimatyzacji |
| 25 | 15 A** | Lodówka |
| 26 | 20A** | Przekaźnik awaryjny |
| 27 | 15 A** | Przekaźnik paliwa (moduł sterujący pompy paliwa, pompa paliwa) |
| 28 | 80A* | Miłośnik |
| 29 | – | Nieużywany |
| trzydzieści | 30 A* | Ładowanie akumulatora – holowanie (TT) |
| 31 | 40 A* | Pomocniczy silnik dmuchawy |
| 32 | 30 A* | Silnik fotela kierowcy |
| 33 | 30 A* | Fotele elektryczne w trzecim rzędzie |
| 34 | 30 A* | Elektryczna klapa tylna |
| 35 | 40 A* | Przedni wentylator klimatyzacji |
| 36 | 10 A** | Światła awaryjne |
| 37 | 10 A** | Uruchamianie/uruchamianie PCM |
| 38 | 10 A** | Światła cofania TT |
| 39 | Dioda | Dioda paliwa |
| 40 | Dioda | Zintegrowana dioda rozrusznika z jednym klawiszem |
| 41 | Przekaźnik G8VA | Światło postojowe TT |
| 42 | Przekaźnik G8VA | Hamulec TT / lampka kontrolna (z lewej) |
| 43 | Przekaźnik G8VA | Hamulec TT / lampka kontrolna (prawa) |
| 44 | Przekaźnik G8VA | Przekaźnik światła cofania |
| 45 | – | Nieużywany |
| 46 | 15A** | Moc pojazdu 2, moc pojazdu 3 |
| 47 | 20A** | Moc pojazdu 1 – moc CFM |
| 48 | 15A** | Zasilanie pojazdu – cewki na wtyczkach |
| 49 | 10 A** | Podgrzewane lustra |
| pięćdziesiąt | Mikroprzekaźnik HC | Silnik dmuchawy |
| 51 | Mikroprzekaźnik HC | Wycieraczka tylnej szyby |
| 52 | Mikroprzekaźnik HC | Wejście |
| 53 | Mikroprzekaźnik HC | Fotele elektryczne w trzecim rzędzie |
| 54 | – | Nieużywany |
| 55 | Mikroprzekaźnik HC | Przekaźnik wycieraczek przednich |
| 56 | Mikroprzekaźnik HC | Odmrażacz tylnej szyby |
| 57 | – | Nieużywany |
| 58 | – | Nieużywany |
| 59 | Mikroprzekaźnik HC | Pomocniczy silnik dmuchawy |
| 60 | Mikroprzekaźnik HC | Ładowanie baterii TT |
| 61 | – | Nieużywany |
| 62 | Przekaźnik G8VA | Lodówka |
| 63 | – | Nieużywany |
| 64 | Mikroprzekaźnik HC | PCM |
| 65 | Przekaźnik G8VA | sprzęgło klimatyzacji |
| 66 | Przekaźnik G8VA | Pompa paliwowa |
| * Bezpieczniki kasetowe ** Bezpieczniki mini |
