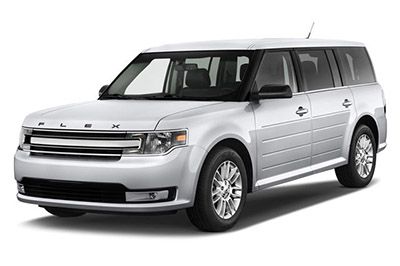

W tym artykule przyjrzymy się Fordowi Flexowi po liftingu, dostępnym od 2013 roku do chwili obecnej. Tutaj znajdziesz schematy skrzynek bezpieczników Ford Flex 2013, 2014, 2015, 2016, 2017, 2018 i 2019 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu, a także poznasz przeznaczenie każdego bezpiecznika (układ bezpieczników) oraz przekaźnik.
Contents
Układ bezpieczników Ford Flex 2013-2019
Bezpieczniki zapalniczki (gniazda zasilania) w Fordzie Flex to bezpieczniki №6 (od 2016: gniazdo zasilania konsoli środkowej), №9 (zasilanie konsoli w drugim rzędzie), №17 (punkt zasilania 110 V AC), №20 (pojemnik wewnętrzny punkt zasilania), №21 (punkt zasilania tablicy rozdzielczej / zapalniczka do cygar) i №27 (punkt zasilania Cargo) w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Panel bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kierownicy.
Komora silnika
Skrzynka rozdzielcza mocy znajduje się w komorze silnika.
Schematy skrzynek bezpieczników
ad vertisements
2013
Przedział pasażerski
Przypisanie bezpieczników w przedziale pasażerskim (2013)
| Nie. | Ocena wzmacniacza | Chronione komponenty |
|---|---|---|
| jeden | 30A | Przednia szyba po stronie kierowcy |
| 2 | 15A | Fotel pamięci, siedzenia w drugim rzędzie |
| 3 | 30A | Nieużywany (zapasowy) |
| 4 | 10 A | Przekaźnik oszczędzania baterii (wewnętrzne lampki zapotrzebowania i zasilanie siedzeń) |
| pięć | 20A | Inteligentny wzmacniacz |
| 6 | 5A | Nieużywany (zapasowy) |
| 7 | 7,5A | Przełącznik lusterka zasilania, moduł drzwi kierowcy, moduł siedzenia kierowcy, klawiatura |
| osiem | 10 A | Elektryczna klapa podnoszona |
| dziewięć | 10 A | SYNC®, Elektroniczny panel wykończeniowy, Radiowy moduł nadawczo-odbiorczy |
| 10 | 10 A | Przekaźnik pracy/akcesoriów, przekaźnik silnika wycieraczki przedniej |
| jedenaście | 10 A | Inteligentny moduł dostępu, wyświetlacz Heads-up |
| 12 | 15A | Oświetlenie wewnętrzne, lampy kałużowe, podświetlenie |
| 13 | 15A | Kierunkowskazy w prawo |
| czternaście | 15A | Kierunkowskazy w lewo |
| piętnaście | 15A | Środkowa wysoka lampa stopu, lampa cofania |
| szesnaście | 10 A | Światła mijania przerażają) |
| 17 | 10 A | Reflektory świateł mijania (lewe) |
| 18 | 10 A | Elektrycznie regulowane fotele trzeciego rzędu, wskaźnik uruchomienia przycisku Start, podświetlenie klawiatury, blokada zmiany biegów hamulca, budzenie modułu sterującego układu napędowego, system antykradzieżowy |
| dziewiętnaście | 20A | Nieużywany (zapasowy) |
| dwadzieścia | 20A | Zamki |
| 21 | 10 A | Nieużywany (zapasowy) |
| 22 | 20A | Przekaźnik klaksonowy |
| 23 | 15A | Moduł sterujący kierownicy, zestaw wskaźników |
| 24 | 15A | Złącze łącza danych, moduł sterujący kierownicy |
| 25 | 15A | Odblokowanie klapy tylnej |
| 26 | 5A | Wyłącznik zapłonu, przycisk uruchamiania przełącznika; |
| 27 | 20A | Inteligentny moduł dostępu |
| 28 | 15A | Nieużywany (zapasowy) |
| 29 | 20A | Radio, moduł globalnego systemu pozycjonowania |
| trzydzieści | 15A | Przednie światła postojowe, przekaźnik holowniczy przyczepy do świateł postojowych, przednie znaczniki boczne |
| 31 | 5A | Kontroler holowania przyczepy |
| 32 | 15A | Przełącznik i silnik szyby kierowcy, przełączniki blokady zasilania, dach księżycowy, gniazdo zasilania 110 V AC, wewnętrzne lusterko wsteczne |
| 33 | 10 A | Nieużywany (zapasowy) |
| 34 | 10 A | Monitor martwego pola, podgrzewane siedzenia w drugim rzędzie, system czujników cofania, kamera cofania |
| 35 | 5A | Wyświetlacz przezierny, czujnik wilgotności do kontroli klimatu |
| 36 | 10 A | Nieużywany (zapasowy) |
| 37 | 10 A | Lodówka |
| 38 | 10 A | Przełącznik przedniej szyby pasażera |
| 39 | 15A | Reflektory świateł drogowych |
| 40 | 10 A | Tylne światła postojowe, lampy tablicy rejestracyjnej |
| 41 | 7,5A | System klasyfikacji pasażerów, moduł kontroli ograniczeń |
| 42 | 5A | Nieużywany (zapasowy) |
| 43 | 10 A | Nieużywany (zapasowy) |
| 44 | 10 A | Nieużywany (zapasowy) |
| 45 | 5A | Nieużywany (zapasowy) |
| 46 | 10 A | Moduł klimatyzacji |
| 47 | 15A | Światła przeciwmgielne, wskaźnik światła przeciwmgielnego, przednie kierunkowskazy #2 |
| 48 | Wyłącznik automatyczny 30A | Elektryczna szyba przednia pasażera, tylne szyby elektryczne |
| 49 | Opóźniony przekaźnik pomocniczy | Moduł sterowania nadwozia |
Komora silnika
ad vertisements
Przyporządkowanie bezpieczników w skrzynce rozdzielczej (2013)
| Nie. | Ocena wzmacniacza | Chronione komponenty |
|---|---|---|
| jeden | 40 A** | Przekaźnik wentylatora 2 |
| 2 | 40 A** | Przekaźnik wentylatora 1 |
| 3 | 30A** | Moduł sterujący hamulca przyczepy |
| 4 | 30A** | Wycieraczki, pompa spryskiwacza |
| pięć | 50A** | Pompa układu przeciwblokującego |
| 6 | – | Nieużywany |
| 7 | 30A** | Elektryczna klapa podnoszona |
| osiem | 20A** | Księżycowy dach |
| dziewięć | 20A** | Punkt zasilania konsoli w drugim rzędzie |
| 10 | – | Nieużywany |
| jedenaście | – | Nieużywany |
| 12 | – | Nieużywany |
| 13 | – | Nieużywany |
| czternaście | – | Nieużywany |
| piętnaście | – | Nieużywany |
| szesnaście | – | Nieużywany |
| 17 | 30A** | Punkt zasilania 110 V AC |
| 18 | 40 A** | Silnik dmuchawy przedniej |
| dziewiętnaście | 30A** | Uruchamia silnik |
| dwadzieścia | 20A** | Wewnętrzny punkt zasilania pojemnika |
| 21 | 20A** | Gniazdo zasilania/zapalniczka na desce rozdzielczej |
| 22 | 30A** | Moduł siedzenia trzeciego rzędu |
| 23 | 30A** | Fotel kierowcy, moduł pamięci |
| 24 | 30A** | Ładowanie akumulatora do holowania przyczepy |
| 25 | – | Nieużywany |
| 26 | 40 A** | Odszraniacz tylnej szyby, podgrzewane lusterka |
| 27 | 20A** | Punkt zasilania ładunku |
| 28 | 30A** | Przednie podgrzewane/chłodzone fotele |
| 29 | 20A** | Podgrzewane fotele przednie |
| trzydzieści | 20A** | Tylne podgrzewane siedzenia |
| 31 | 25A** | Elektroniczny przekaźnik wentylatora 3 |
| 32 | – | Nieużywany |
| 33 | – | Nieużywany |
| 34 | – | Nieużywany |
| 35 | – | Nieużywany |
| 36 | – | Nieużywany |
| 37 | – | Nieużywany |
| 38 | – | Nieużywany |
| 39 | 30A** | Pomocniczy silnik dmuchawy |
| 40 | – | Nieużywany |
| 41 | – | Nieużywany |
| 42 | 30A** | Fotel pasażera |
| 43 | 20A** | Zawory układu przeciwblokującego |
| 44 | – | Nieużywany |
| 45 | 5A* | Czujnik deszczu |
| 46 | 5A* | Solenoid odpowietrznika kanistra (silniki EcoBoost) |
| 47 | 15A* | Pompa spryskiwacza |
| 48 | 10 A* | Przednie światła postojowe |
| 49 | – | Nieużywany |
| pięćdziesiąt | 10 A* | Podgrzewane lustra |
| 51 | 5A* | Moduł sterujący układu napędowego — monitor mocy wtryskiwaczy (silniki inne niż EcoBoost) |
| 52 | – | Nieużywany |
| 53 | – | Nieużywany |
| 54 | – | Nieużywany |
| 55 | – | Nieużywany |
| 56 | 30A* | Wtryskiwacze paliwa, przekaźnik pompy paliwa |
| 57 | 20A* | Lewe reflektory wyładowcze wysokiej intensywności |
| 58 | 10 A* | Czujnik alternatora |
| 59 | 10 A* | Włącznik/wyłącznik hamulca |
| 60 | 10 A* | Lampy cofania do holowania przyczepy |
| 61 | – | Nieużywany |
| 62 | 10 A* | Sprzęgło klimatyzacji |
| 63 | 15A* | Światła hamowania/zawracania przyczepy |
| 64 | 15A* | Tylne wycieraczki |
| 65 | – | Nieużywany |
| 66 | – | Nieużywany |
| 67 | 20A* | Moc pojazdu nr 2 – Grzałka czujnika tlenu, czujnik masowego przepływu powietrza, solenoid zmiennych faz rozrządu wałka rozrządu, solenoid odpowietrzania kanistra, solenoid oczyszczania kanistra |
| 68 | 20A* | Moc pojazdu nr 4 (cewki zapłonowe) |
| 69 | 20A* | Moc pojazdu nr 1 (PCM) |
| 70 | 15A* | Zasilanie pojazdu nr 3 (cewka) – przekaźnik sprzęgła klimatyzacji, przekaźniki sterujące wentylatorem, zmienna sprężarka klimatyzacji, rozgrzewanie przekładni pomocniczej, sterowanie turbosprężarką wr aste-gate, elektroniczny zawór obejściowy sprężarki (dla turbosprężarki), moduł napędu na wszystkie koła , Pozytywna nagrzewnica wentylacyjna szczeliny |
| 71 | – | Nieużywany |
| 72 | – | Nieużywany |
| 73 | – | Nieużywany |
| 74 | – | Nieużywany |
| 75 | – | Nieużywany |
| 76 | – | Nieużywany |
| 77 | – | Nieużywany |
| 78 | 20A* | Prawe reflektory wyładowcze wysokiej intensywności |
| 79 | 10 A* | Adaptacyjny tempomat |
| 80 | – | Nieużywany |
| 81 | – | Nieużywany |
| 82 | 15A* | Podkładka tylna |
| 83 | – | Nieużywany |
| 84 | 20A* | Lampy do holowania przyczepy |
| 85 | – | Nieużywany |
| 86 | 5A* | Moduł sterujący układu napędowego — moc podtrzymania, przekaźnik modułu sterującego układu napędowego, solenoid odpowietrznika kanistra (silniki inne niż EcoBoost) |
| 87 | 5A* | Uruchom/start |
| 88 | – | Nieużywany |
| 89 | 10 A* | Moduł przeciwblokujący układu hamulcowego |
| 90 | 10 A* | Uruchomienie/uruchomienie modułu sterującego układu napędowego |
| 91 | 10 A* | Adaptacyjny tempomat |
| 92 | 5A* | Cewka przekaźnika dmuchawy przedniej, moduł wspomagania kierownicy |
| 93 | 5A* | Dmuchawa pomocnicza, Tylny odszraniacz, Przekaźniki ładowania akumulatora |
| 94 | 30A** | Uruchomienie/uruchomienie modułu sterującego nadwozia |
| 95 | 5A* | Przełącznik przedniej szyby pasażera |
| 96 | – | Nieużywany |
| 97 | – | Nieużywany |
| 98 | – | Nieużywany |
| * Bezpieczniki mini ** Bezpieczniki kasetowe |
2014
ad vertisements
Przedział pasażerski
Przypisanie bezpieczników w przedziale pasażerskim (2014)
| Nie. | Ocena wzmacniacza | Chronione komponenty |
|---|---|---|
| jeden | 30A | Przednia szyba po stronie kierowcy |
| 2 | 15A | Fotel pamięci, siedzenia w drugim rzędzie |
| 3 | 30A | Nieużywany (zapasowy) |
| 4 | 10 A | Przekaźnik oszczędzania baterii (wewnętrzne lampki zapotrzebowania i moc siedzenia) |
| pięć | 20A | Inteligentny wzmacniacz |
| 6 | 5A | Nieużywany (zapasowy) |
| 7 | 7,5 A | Przełącznik lusterka zasilania, moduł drzwi kierowcy, moduł siedzenia kierowcy, klawiatura |
| osiem | 10 A | Elektryczna klapa podnoszona |
| dziewięć | 10 A | SYNC, Elektroniczny panel wykończeniowy, Moduł nadawczo-odbiorczy radiowy |
| 10 | 10 A | Przekaźnik pracy/akcesoriów, przekaźnik silnika wycieraczki przedniej |
| jedenaście | 10 A | Inteligentny moduł dostępu, wyświetlacz Heads-up |
| 12 | 15A | Oświetlenie wewnętrzne, lampy kałużowe, podświetlenie |
| 13 | 15A | Kierunkowskazy w prawo |
| czternaście | 15A | Kierunkowskazy w lewo |
| piętnaście | 15A | Środkowa wysoka lampa stopu, lampa cofania |
| szesnaście | 10 A | Światła mijania przerażają) |
| 17 | 10 A | Reflektory świateł mijania (lewe) |
| 18 | 10 A | Elektrycznie regulowane fotele trzeciego rzędu, wskaźnik uruchomienia przycisku Start, podświetlenie klawiatury, blokada zmiany biegów hamulca, budzenie modułu sterującego układu napędowego, system antykradzieżowy |
| dziewiętnaście | 20A | Nieużywany (zapasowy) |
| dwadzieścia | 20A | Zamki |
| 21 | 10 A | Nieużywany (zapasowy) |
| 22 | 20A | Przekaźnik klaksonowy |
| 23 | 15A | Moduł sterujący kierownicy, zestaw wskaźników |
| 24 | 15A | Złącze łącza danych, moduł sterujący kierownicy |
| 25 | 15A | Odblokowanie klapy tylnej |
| 26 | 5A | Wyłącznik zapłonu, przycisk uruchamiania przełącznika; |
| 27 | 20A | Inteligentny moduł dostępu |
| 28 | 15A | Nieużywany (zapasowy) |
| 29 | 20A | Radio, moduł globalnego systemu pozycjonowania |
| trzydzieści | 15A | Przednie światła postojowe, przekaźnik holowniczy przyczepy do świateł postojowych, przednie znaczniki boczne |
| 31 | 5A | Kontroler holowania przyczepy |
| 32 | 15A | Przełącznik i silnik szyby kierowcy, przełączniki blokady zasilania, dach księżycowy, gniazdo zasilania 110 V AC, wewnętrzne lusterko wsteczne |
| 33 | 10 A | Nieużywany (zapasowy) |
| 34 | 10 A | Monitor martwego pola, podgrzewane siedzenia w drugim rzędzie, system czujników cofania, kamera cofania |
| 35 | 5A | Wyświetlacz przezierny, czujnik wilgotności do kontroli klimatu |
| 36 | 10 A | Nieużywany (zapasowy) |
| 37 | 10 A | Lodówka |
| 38 | 10 A | Przełącznik przedniej szyby pasażera |
| 39 | 15A | Reflektory świateł drogowych |
| 40 | 10 A | Tylne światła postojowe, lampy tablicy rejestracyjnej |
| 41 | 7,5A | System klasyfikacji pasażerów, moduł kontroli ograniczeń |
| 42 | 5A | Nieużywany (zapasowy) |
| 43 | 10 A | Nieużywany (zapasowy) |
| 44 | 10 A | Nieużywany (zapasowy) |
| 45 | 5A | Nieużywany (zapasowy) |
| 46 | 10 A | Moduł klimatyzacji |
| 47 | 15A | Światła przeciwmgielne, wskaźnik światła przeciwmgielnego, przednie kierunkowskazy #2 |
| 48 | Wyłącznik automatyczny 30A | Elektryczna szyba przednia pasażera, tylne szyby elektryczne |
| 49 | Opóźniony przekaźnik pomocniczy | Moduł sterowania nadwozia |
ad vertisements
Komora silnika
Przyporządkowanie bezpieczników w skrzynce rozdzielczej (2014)
| Nie. | Ocena wzmacniacza | Chronione komponenty |
|---|---|---|
| jeden | 40A** | Przekaźnik wentylatora 2 |
| 2 | 40A** | Przekaźnik wentylatora 1 |
| 3 | 30 A** | Moduł sterujący hamulca przyczepy |
| 4 | 30A** | Wycieraczki, pompa spryskiwacza |
| pięć | 50A** | Pompa układu przeciwblokującego |
| 6 | – | Nieużywany |
| 7 | 30A** | Elektryczna klapa podnoszona |
| osiem | 20A** | Księżycowy dach |
| dziewięć | 20A** | Punkt zasilania konsoli w drugim rzędzie |
| 10 | – | Przekaźnik mocy foteli trzeciego rzędu |
| jedenaście | – | Podgrzewany przekaźnik tylnej szyby |
| 12 | – | Przekaźnik ładowania przyczepy holowniczej |
| 13 | – | Przekaźnik rozrusznika |
| czternaście | – | Przekaźnik wentylatora chłodzącego #2 |
| piętnaście | – | Przekaźnik paliwa |
| szesnaście | – | Nieużywany |
| 17 | 30A** | Punkt zasilania 110 V AC |
| 18 | 40A** | Silnik dmuchawy przedniej |
| dziewiętnaście | 30A** | Uruchamia silnik |
| dwadzieścia | 20A** | Wewnętrzny punkt zasilania pojemnika |
| 21 | 20A** | Gniazdo zasilania/zapalniczka na desce rozdzielczej |
| 22 | 30A** | Moduł siedzenia trzeciego rzędu |
| 23 | 30A** | Fotel kierowcy, moduł pamięci |
| 24 | 30A** | Opłata za holowanie przyczepy |
| 25 | – | Nieużywany |
| 26 | 40A** | Odszraniacz tylnej szyby, podgrzewane lusterka |
| 27 | 20A** | Punkt zasilania ładunku |
| 28 | 30A** | Przednie podgrzewane/chłodzone fotele |
| 29 | 20A** | Podgrzewane fotele przednie |
| trzydzieści | 20A** | Tylne podgrzewane siedzenia |
| 31 | 25A** | Elektroniczny przekaźnik wentylatora 3 |
| 32 | – | Pomocniczy przekaźnik dmuchawy |
| 33 | – | Przekaźnik wentylatora chłodzącego nr 1 |
| 34 | – | Przekaźnik dmuchawy przedniej |
| 35 | – | Przekaźnik wentylatora chłodzącego (szeregowego) |
| 36 | – | Nieużywany |
| 37 | – | Prawy przekaźnik świateł stopu/skrętu przyczepy holowniczej |
| 38 | – | Przekaźnik świateł cofania przyczepy |
| 39 | 30A** | Pomocniczy silnik dmuchawy |
| 40 | – | Nieużywany |
| 41 | – | Nieużywany |
| 42 | 30A** | Fotel pasażera |
| 43 | 20A** | Zawory układu przeciwblokującego |
| 44 | – | Przekaźnik spryskiwacza przedniej szyby |
| 45 | 5A* | Czujnik deszczu |
| 46 | 5A* | Solenoid odpowietrznika kanistra (silniki EcoBoost) |
| 47 | 15 A* | Pompa spryskiwacza |
| 48 | 10 A* | Przednie światła postojowe |
| 49 | – | Nieużywany |
| pięćdziesiąt | 10 A* | Podgrzewane lustra |
| 51 | 5A* | Moduł sterujący układu napędowego — monitor mocy wtryskiwaczy (silniki inne niż EcoBoost) |
| 52 | – | Nieużywany |
| 53 | – | Przekaźnik lewego stopu/zakrętu przyczepy holowniczej |
| 54 | – | Nieużywany |
| 55 | – | Przekaźnik wycieraczek |
| 56 | 30A* | Wtryskiwacze paliwa, przekaźnik pompy paliwa |
| 57 | 20A* | Lewe reflektory wyładowcze wysokiej intensywności |
| 58 | 10 A* | Czujnik alternatora |
| 59 | 10 A* | Włącznik/wyłącznik hamulca |
| 60 | 10 A* | Lampy cofania do holowania przyczepy |
| 61 | – | Nieużywany |
| 62 | 10 A* | Sprzęgło klimatyzacji |
| 63 | 15 A* | Światła hamowania/zawracania przyczepy |
| 64 | 15 A* | Tylne wycieraczki |
| 65 | – | Nieużywany |
| 66 | – | Moduł sterowania układem napędowym-przekaźnik zasilania pojazdu |
| 67 | 20A* | Moc pojazdu nr 2 – Grzałka czujnika tlenu, czujnik masowego przepływu powietrza, solenoid zmiennych faz rozrządu wałka rozrządu, solenoid odpowietrzania kanistra, solenoid oczyszczania kanistra |
| 68 | 20A* | Moc pojazdu nr 4 (cewki zapłonowe) |
| 69 | 20A* | Moc pojazdu nr 1 (PCM) |
| 70 | 15 A* | Zasilanie pojazdu #3 (cewka) – przekaźnik sprzęgła klimatyzacji, przekaźniki sterujące wentylatorem, zmienna sprężarka klimatyzacji, rozgrzewanie skrzyni biegów pomocniczych, sterowanie zaworem upustowym turbodoładowania, elektroniczny zawór obejściowy sprężarki (dla turbosprężarki), moduł napędu na wszystkie koła, Pozytywna nagrzewnica wentylacyjna pęknięć |
| 71 | – | Nieużywany |
| 72 | – | Nieużywany |
| 73 | – | Nieużywany |
| 74 | – | Nieużywany |
| 75 | – | Nieużywany |
| 76 | – | Nieużywany |
| 77 | – | Przekaźnik świateł postojowych przyczepy |
| 78 | 20A* | Prawe reflektory wyładowcze wysokiej intensywności |
| 79 | 10 A* | Adaptacyjny tempomat |
| 80 | – | Nieużywany |
| 81 | – | Nieużywany |
| 82 | 15 A* | Podkładka tylna |
| 83 | – | Nieużywany |
| 84 | 20A* | Lampy do holowania przyczepy |
| 85 | – | Nieużywany |
| 86 | 5A* | Moduł sterujący układu napędowego — moc podtrzymania, przekaźnik modułu sterującego układu napędowego, solenoid odpowietrznika kanistra (silniki inne niż EcoBoost) |
| 87 | 5A* | Uruchom/start |
| 88 | – | Przekaźnik uruchamiania/rozpoczęcia |
| 89 | 10 A* | Moduł przeciwblokujący układu hamulcowego |
| 90 | 10 A* | Uruchomienie/uruchomienie modułu sterującego układu napędowego |
| 91 | 10 A* | Adaptacyjny tempomat |
| 92 | 5A* | Cewka przekaźnika dmuchawy przedniej, moduł wspomagania kierownicy |
| 93 | 5A* | Dmuchawa pomocnicza, Tylny odszraniacz, Przekaźniki ładowania akumulatora |
| 94 | 30A** | Uruchomienie/uruchomienie modułu sterującego nadwozia |
| 95 | 5A* | Przełącznik przedniej szyby pasażera |
| 96 | – | Nieużywany |
| 97 | – | Nieużywany |
| 98 | – | Przekaźnik sprzęgła klimatyzacji |
| * Bezpieczniki mini ** Bezpieczniki kasetowe |
2015
ad vertisements
Przedział pasażerski
Przypisanie bezpieczników w przedziale pasażerskim (2015)
| Nie. | Ocena wzmacniacza | Chronione komponenty |
|---|---|---|
| jeden | 30A | Przednia szyba po stronie kierowcy |
| 2 | 15A | Fotel pamięci, siedzenia w drugim rzędzie |
| 3 | 30A | Przednia szyba po stronie pasażera |
| 4 | 10 A | Przekaźnik oszczędzania baterii (wewnętrzne lampki zapotrzebowania i zasilanie siedzeń) |
| pięć | 20A | Inteligentny wzmacniacz |
| 6 | 5A | Nieużywany (zapasowy) |
| 7 | 7,5A | Przełącznik lusterka zasilania, moduł drzwi kierowcy, moduł siedzenia kierowcy, klawiatura |
| osiem | 10 A | Elektryczna klapa podnoszona |
| dziewięć | 10 A | SYNC, Elektroniczny panel wykończeniowy, Moduł nadawczo-odbiorczy radiowy |
| 10 | 10 A | Przekaźnik pracy/akcesoriów, przekaźnik silnika wycieraczki przedniej |
| jedenaście | 10 A | Inteligentny moduł dostępu, wyświetlacz Heads-up |
| 12 | 15A | Oświetlenie wewnętrzne, lampy kałużowe, podświetlenie |
| 13 | 15A | Kierunkowskazy w prawo |
| czternaście | 15A | Kierunkowskazy w lewo |
| piętnaście | 15A | Środkowa wysoka lampa stopu, lampa cofania |
| szesnaście | 10 A | Reflektory świateł mijania (po prawej) |
| 17 | 10 A | Reflektory świateł mijania (lewe) |
| 18 | 10 A | Elektrycznie regulowane fotele trzeciego rzędu, wskaźnik uruchomienia przycisku Start, podświetlenie klawiatury, blokada zmiany biegów hamulca, budzenie modułu sterującego układu napędowego, system antykradzieżowy |
| dziewiętnaście | 20A | Nieużywany (zapasowy) |
| dwadzieścia | 20A | Zamki |
| 21 | 10 A | Nieużywany (zapasowy) |
| 22 | 20A | Przekaźnik klaksonowy |
| 23 | 15A | Moduł sterujący kierownicy, zestaw wskaźników |
| 24 | 15A | Złącze łącza danych, moduł sterujący kierownicy |
| 25 | 15A | Odblokowanie klapy tylnej |
| 26 | 5A | Wyłącznik zapłonu, przycisk uruchamiania przełącznika; |
| 27 | 20A | Inteligentny moduł dostępu |
| 28 | 15A | Nieużywany (zapasowy) |
| 29 | 20A | Radio, moduł globalnego systemu pozycjonowania |
| trzydzieści | 15A | Przednie światła postojowe, przekaźnik holowniczy przyczepy do świateł postojowych, przednie znaczniki boczne |
| 31 | 5A | Kontroler holowania przyczepy |
| 32 | 15A | Przełącznik i silnik szyby kierowcy, przełączniki blokady zasilania, dach księżycowy, gniazdo zasilania 110 V AC, wewnętrzne lusterko wsteczne |
| 33 | 10 A | Nieużywany (zapasowy) |
| 34 | 10 A | Monitor martwego pola, podgrzewane siedzenia w drugim rzędzie, system czujników cofania, kamera cofania |
| 35 | 5A | Wyświetlacz przezierny, czujnik wilgotności do kontroli klimatu |
| 36 | 10 A | Podgrzewana kierownica |
| 37 | 10 A | Lodówka |
| 38 | 10 A | Przełącznik przedniej szyby pasażera |
| 39 | 15A | Reflektory świateł drogowych |
| 40 | 10 A | Tylne światła postojowe, lampy tablicy rejestracyjnej |
| 41 | 7,5A | System klasyfikacji pasażerów, moduł kontroli ograniczeń |
| 42 | 5A | Nieużywany (zapasowy) |
| 43 | 10 A | Nieużywany (zapasowy) |
| 44 | 10 A | Nieużywany (zapasowy) |
| 45 | 5A | Nieużywany (zapasowy) |
| 46 | 10 A | Moduł klimatyzacji |
| 47 | 15A | Światła przeciwmgielne, wskaźnik światła przeciwmgielnego, przednie kierunkowskazy #2 |
| 48 | Wyłącznik automatyczny 30A | Elektryczna szyba przednia pasażera, tylne szyby elektryczne |
| 49 | Opóźniony przekaźnik pomocniczy | Moduł sterowania nadwozia |
Komora silnika
ad vertisements
Przyporządkowanie bezpieczników w skrzynce rozdzielczej (2015)
| Nie. | Ocena wzmacniacza | Chronione komponenty |
|---|---|---|
| jeden | 40A** | Przekaźnik wentylatora 2 |
| 2 | 40A** | Przekaźnik wentylatora 1 |
| 3 | 30A** | Moduł sterujący hamulca przyczepy |
| 4 | 30A** | Wycieraczki, pompa spryskiwacza |
| pięć | 50A** | Pompa układu przeciwblokującego |
| 6 | – | Nieużywany |
| 7 | 30A** | Elektryczna klapa podnoszona |
| osiem | 20A** | Księżycowy dach |
| dziewięć | 20A** | Punkt zasilania konsoli w drugim rzędzie |
| 10 | – | Przekaźnik mocy foteli trzeciego rzędu |
| jedenaście | – | Podgrzewany przekaźnik tylnej szyby |
| 12 | – | Przekaźnik ładowania akumulatora holowniczego przyczepy |
| 13 | – | Przekaźnik rozrusznika |
| czternaście | – | Przekaźnik wentylatora chłodzącego #2 |
| piętnaście | – | Przekaźnik paliwa |
| szesnaście | – | Nieużywany |
| 17 | 30A** | Punkt zasilania 110 V AC |
| 18 | 40A** | Silnik dmuchawy przedniej |
| dziewiętnaście | 30A** | Uruchamia silnik |
| dwadzieścia | 20A** | Wewnętrzny punkt zasilania pojemnika |
| 21 | 20A** | Gniazdo zasilania/zapalniczka na desce rozdzielczej |
| 22 | 30A** | Moduł siedzenia trzeciego rzędu |
| 23 | 30A** | Fotel kierowcy, moduł pamięci |
| 24 | 30A** | Opłata za holowanie przyczepy |
| 25 | – | Nieużywany |
| 26 | 40A** | Odszraniacz tylnej szyby, podgrzewane lusterka |
| 27 | 20A** | Punkt zasilania ładunku |
| 28 | 30A** | Przednie podgrzewane/chłodzone fotele |
| 29 | 20A** | Podgrzewane fotele przednie |
| trzydzieści | 20A** | Tylne podgrzewane siedzenia |
| 31 | 25A** | Elektroniczny przekaźnik wentylatora 3 |
| 32 | – | Pomocniczy przekaźnik dmuchawy |
| 33 | – | Przekaźnik wentylatora chłodzącego nr 1 |
| 34 | – | Przekaźnik dmuchawy przedniej |
| 35 | – | Przekaźnik wentylatora chłodzącego (szeregowego) |
| 36 | – | Nieużywany |
| 37 | – | Prawy przekaźnik świateł stopu/skrętu przyczepy holowniczej |
| 38 | – | Przekaźnik świateł cofania przyczepy |
| 39 | 30A** | Pomocniczy silnik dmuchawy |
| 40 | – | Nieużywany |
| 41 | – | Nieużywany |
| 42 | 30A** | Fotel pasażera |
| 43 | 20A** | Zawory układu przeciwblokującego |
| 44 | – | Przekaźnik spryskiwacza przedniej szyby |
| 45 | 5A* | Czujnik deszczu |
| 46 | 5A* | Solenoid odpowietrznika kanistra (silniki EcoBoost) |
| 47 | 15 A* | Pompa spryskiwacza |
| 48 | 10 A* | Przednie światła postojowe |
| 49 | – | Nieużywany |
| pięćdziesiąt | 10 A* | Podgrzewane lustra |
| 51 | 5A* | Moduł sterujący układu napędowego — monitor mocy wtryskiwaczy (silniki inne niż EcoBoost) |
| 52 | – | Nieużywany |
| 53 | – | Przekaźnik lewego stopu/zakrętu przyczepy holowniczej |
| 54 | – | Nieużywany |
| 55 | – | Przekaźnik wycieraczek |
| 56 | 30A* | Wtryskiwacze paliwa, przekaźnik pompy paliwa |
| 57 | 20A* | Lewe reflektory wyładowcze wysokiej intensywności |
| 58 | 10 A* | Czujnik alternatora |
| 59 | 10 A* | Włącznik/wyłącznik hamulca |
| 60 | 10 A* | Lampy cofania do holowania przyczepy |
| 61 | – | Nieużywany |
| 62 | 10 A* | Sprzęgło klimatyzacji |
| 63 | 15 A* | Światła hamowania/zawracania przyczepy |
| 64 | 15 A* | Tylne wycieraczki |
| 65 | – | Nieużywany |
| 66 | – | Moduł sterowania układem napędowym-przekaźnik zasilania pojazdu |
| 67 | 20A* | Moc pojazdu nr 2 – Grzałka czujnika tlenu, czujnik masowego przepływu powietrza, solenoid zmiennych faz rozrządu wałka rozrządu, solenoid odpowietrzania kanistra, solenoid oczyszczania kanistra |
| 68 | 20A* | Moc pojazdu nr 4 (cewki zapłonowe) |
| 69 | 20A* | Moc pojazdu nr 1 (PCM) |
| 70 | 15 A* | Zasilanie pojazdu #3 (cewka) – przekaźnik sprzęgła klimatyzacji, przekaźniki sterujące wentylatorem, zmienna sprężarka klimatyzacji, rozgrzewanie skrzyni biegów pomocniczych, sterowanie zaworem upustowym turbodoładowania, elektroniczny zawór obejściowy sprężarki (dla turbosprężarki), moduł napędu na wszystkie koła, Pozytywna nagrzewnica wentylacyjna pęknięć |
| 71 | – | Nieużywany |
| 72 | – | Nieużywany |
| 73 | – | Nieużywany |
| 74 | – | Nieużywany |
| 75 | – | Nieużywany |
| 76 | – | Nieużywany |
| 77 | – | Przekaźnik świateł postojowych przyczepy |
| 78 | 20A* | Prawe reflektory wyładowcze wysokiej intensywności |
| 79 | 10 A* | Adaptacyjny tempomat |
| 80 | – | Nieużywany |
| 81 | – | Nieużywany |
| 82 | 15 A* | Podkładka tylna |
| 83 | – | Nieużywany |
| 84 | 20A* | Lampy do holowania przyczepy |
| 85 | – | Nieużywany |
| 86 | 5A* | Moduł sterujący układu napędowego — moc podtrzymania, przekaźnik modułu sterującego układu napędowego, solenoid odpowietrznika kanistra (silniki inne niż EcoBoost) |
| 87 | 5A* | Uruchom/start |
| 88 | – | Przekaźnik uruchamiania/rozpoczęcia |
| 89 | 10 A* | Moduł przeciwblokujący układu hamulcowego |
| 90 | 10 A* | Uruchomienie/uruchomienie modułu sterującego układu napędowego |
| 91 | 10 A* | Adaptacyjny tempomat |
| 92 | 5A* | Cewka przekaźnika dmuchawy przedniej, moduł wspomagania kierownicy |
| 93 | 5A* | Dmuchawa pomocnicza, Tylny odszraniacz, Przekaźniki ładowania akumulatora |
| 94 | 30A** | Uruchomienie/uruchomienie modułu sterującego nadwozia |
| 95 | 5A* | Przełącznik przedniej szyby pasażera |
| 96 | – | Nieużywany |
| 97 | – | Nieużywany |
| 98 | – | Przekaźnik sprzęgła klimatyzacji |
| * Bezpieczniki mini ** Bezpieczniki kasetowe |
2016
ad vertisements
Przedział pasażerski
Przypisanie bezpieczników w przedziale pasażerskim (2016)
| Nie. | Ocena wzmacniacza | Chronione komponenty |
|---|---|---|
| jeden | 30A | Tylna szyba po stronie pasażera. |
| 2 | 15A | Siedzisko pamięci. Siedzenia w drugim rzędzie. |
| 3 | 30A | Przednia szyba po stronie pasażera. |
| 4 | 10 A | Przekaźnik oszczędzania baterii lamp na żądanie. |
| pięć | 20A | Wzmacniacz audio Aktywny moduł kontroli szumów. |
| 6 | 5A | Nieużywany (zapasowy). |
| 7 | 7,5 A | Logika modułu siedzenia kierowcy. Moduł strefy lewych drzwi wejściowych. Klawiatura. |
| osiem | 10 A | Elektryczna klapa załadowcza. |
| dziewięć | 10 A | Moduł SYNC. Elektroniczny panel wykończeniowy. Moduł nadawczo-odbiorczy częstotliwości radiowej. |
| 10 | 10 A | Uruchom przekaźnik akcesoriów. Przekaźnik silnika wycieraczki przedniej. |
| jedenaście | 10 A | Inteligentna logika modułu dostępu. Wyświetlacz heads-up. |
| 12 | 15A | Lampa kałużowa. Podświetlenie LED. Oświetlenie wewnętrzne. |
| 13 | 15A | Kierunkowskazy prawe. |
| czternaście | 15A | Kierunkowskazy lewe. |
| piętnaście | 15A | Środkowe, wysokie światło stopu. Lampa zapasowa. |
| szesnaście | 10 A | Prawy reflektor świateł mijania. |
| 17 | 10 A | Lewy reflektor świateł mijania. |
| 18 | 10 A | Fotele elektryczne w trzecim rzędzie. Przycisk Start. Podświetlenie klawiatury. Blokada zmiany biegów hamulca. Budzenie modułu sterującego układu napędowego. System antywłamaniowy. |
| dziewiętnaście | 20A | Nieużywany (zapasowy). |
| dwadzieścia | 20A | Zamki. |
| 21 | 10 A | Nieużywany (zapasowy). |
| 22 | 20A | Przekaźnik klaksonowy. |
| 23 | 15A | Logika modułu sterującego kierownicy. Klaster instrumentów. |
| 24 | 15A | Moduł sterujący kierownicy. Łącza danych. |
| 25 | 15A | Odblokowanie klapy tylnej. |
| 26 | 5A | Stacyjka. Włącznik zapłonu z przyciskiem. |
| 27 | 20A | Moc inteligentnego modułu dostępowego. |
| 28 | 15A | Nieużywany (zapasowy). |
| 29 | 20A | Radio. Moduł globalnego systemu pozycjonowania. |
| trzydzieści | 15A | Przednie światła postojowe. Przekaźnik holowniczy przyczepy do lamp postojowych. Przednie znaczniki boczne. |
| 31 | 5A | Sterownik hamulca przyczepy holowniczej. |
| 32 | 15A | Inteligentne silniki do okien. Przełącznik głównego okna i lusterka. Podświetlenie przełącznika blokady. Księżycowy dach. Punkt zasilania 11 OV AC. Wewnętrzne lusterko wsteczne. |
| 33 | 10 A | Nieużywany (zapasowy). |
| 34 | 10 A | Moduł wspomagania parkowania wstecznego. Moduł tylnego podgrzewanego siedzenia. Moduł monitora martwego pola. Tylna kamera wideo. Lusterko wewnętrzne. |
| 35 | 5A | Czujnik wilgotności do kontroli klimatu. Wyświetlacz heads-up. |
| 36 | 10 A | Podgrzewana kierownica. |
| 37 | 10 A | Lodówka. |
| 38 | 10 A | Przełącznik przedniej szyby pasażera. |
| 39 | 15A | Wysokie belki. |
| 40 | 10 A | Tylne światła postojowe. Lampy tablicy rejestracyjnej. |
| 41 | 7,5 A | Czujnik klasyfikacji pasażerów. Moduł kontroli bezpieczeństwa. |
| 42 | 5A | Nieużywany (zapasowy). |
| 43 | 10 A | Nieużywany (zapasowy). |
| 44 | 10 A | Nieużywany (zapasowy). |
| 45 | 5A | Nieużywany (zapasowy). |
| 46 | 10 A | Moduł klimatyzacji. |
| 47 | 15A | Przekaźnik świateł przeciwmgielnych. Przednie kierunkowskazy. |
| 48 | Wyłącznik automatyczny 30A | Elektrycznie sterowana szyba pasażera z przodu. Tylne szyby elektryczne. |
| 49 | Przekaźnik | Opóźniony przekaźnik akcesoriów. Moduł sterujący nadwozia. |
ad vertisements
Komora silnika
Przyporządkowanie bezpieczników w skrzynce rozdzielczej (2016)
| Nie. | Ocena wzmacniacza | Chronione komponenty |
|---|---|---|
| jeden | 40A | Przekaźnik wentylatora 2. |
| 2 | 40A | Przekaźnik wentylatora 1. |
| 3 | 30A | Moduł sterujący hamulca przyczepy. |
| 4 | 30A | Wycieraczki. Pompa spryskiwacza. |
| pięć | 50A | Pompa układu przeciwblokującego. |
| 6 | 20A | Gniazdo zasilania konsoli środkowej. |
| 7 | 30A | Elektryczna klapa załadowcza. |
| osiem | 20A | Księżycowy dach. |
| dziewięć | 20A | Gniazdo zasilania konsoli w drugim rzędzie. |
| 10 | Przekaźnik | Przekaźnik zasilania siedzeń trzeciego rzędu. |
| jedenaście | Przekaźnik | Podgrzewany przekaźnik tylnej szyby. |
| 12 | Przekaźnik | Przekaźnik ładowania akumulatora przyczepy. |
| 13 | Przekaźnik | Przekaźnik silnika rozrusznika. |
| czternaście | Przekaźnik | Przekaźnik wentylatora chłodzącego nr 2. |
| piętnaście | Przekaźnik | Przekaźnik pompy paliwa. |
| szesnaście | – | Nieużywany. |
| 17 | 30A | Punkt zasilania 11 OV AC. |
| 18 | 40A | Przekaźnik silnika dmuchawy przedniej. |
| dziewiętnaście | 30A | Przekaźnik rozrusznika. |
| dwadzieścia | 20A | Punkt zasilania pojemnika magazynowego. |
| 21 | 20A | Gniazdo zasilania / zapalniczka na desce rozdzielczej. |
| 22 | 30A | Moduł siedzenia trzeciego rzędu. |
| 23 | 30A | Fotel kierowcy elektrycznie. Moduł pamięci. |
| 24 | 30A | Ładowanie akumulatora holowniczego przyczepy. |
| 25 | – | Nieużywany. |
| 26 | 40A | Odmrażacz tylnej szyby. Podgrzewane lustra. |
| 27 | 20A | Punkt zasilania ładunku. |
| 28 | 30A | Przednie fotele z klimatyzacją. |
| 29 | 20A | Podgrzewane fotele przednie. |
| trzydzieści | 20A | Tylne podgrzewane siedzenia. |
| 31 | 25A | Przekaźnik wentylatora elektrycznego 3. |
| 32 | Przekaźnik | Pomocniczy przekaźnik silnika dmuchawy. |
| 33 | Przekaźnik | Przekaźnik wentylatora chłodzącego #1. |
| 34 | Przekaźnik | Przekaźnik silnika dmuchawy przedniej. |
| 35 | Przekaźnik | Przekaźnik wentylatora chłodzącego (szeregowego). |
| 36 | – | Nieużywany. |
| 37 | Przekaźnik | Przekaźnik prawych świateł stopu/kierunku holowania przyczepy. |
| 38 | Przekaźnik | Przekaźnik świateł cofania przyczepy. |
| 39 | 30A | Pomocniczy silnik dmuchawy. |
| 40 | – | Nieużywany. |
| 41 | – | Nieużywany. |
| 42 | 30A | Fotel pasażera z napędem elektrycznym. |
| 43 | 20A | Zawory układu przeciwblokującego. |
| 44 | Przekaźnik | Przekaźnik spryskiwacza przedniej szyby. |
| 45 | 5A | Czujnik deszczu. |
| 46 | 5A | Solenoid odpowietrznika kanistra (silniki EcoBoost). |
| 47 | 15 lat | Pompa spryskiwacza. |
| 48 | 10 A | Przednie światła postojowe. |
| 49 | – | Nieużywany. |
| pięćdziesiąt | 10 A | Podgrzewane lustra. |
| 51 | 5A | Moduł sterujący zespołu napędowego — Monitor mocy wtryskiwaczy (silniki inne niż EcoBoost). |
| 52 | – | Nieużywany. |
| 53 | Przekaźnik | Przekaźnik lewych świateł stopu/kierunku holowania przyczepy. |
| 54 | – | Nieużywany. |
| 55 | Przekaźnik | Przekaźnik wycieraczek. |
| 56 | 30A | Wtryskiwacze paliwa. Przekaźnik pompy paliwa. |
| 57 | 20A | Lewy reflektor wyładowczy wysokiej intensywności. |
| 58 | 10 A | Czujnik alternatora. |
| 59 | 10 A | Włącznik/wyłącznik hamulca. |
| 60 | 10 A | Lampy cofania do holowania przyczepy. |
| 61 | – | Nieużywany. |
| 62 | 10 A | Przekaźnik sprzęgła klimatyzacji. |
| 63 | 15 lat | Światła hamowania/zawracania przyczepy. |
| 64 | 15A | Tylne wycieraczki. |
| 65 | – | Nieużywany. |
| 66 | Przekaźnik | Moduł sterowania zespołem napędowym – przekaźnik zasilania pojazdu. |
| 67 | 20A | Moc pojazdu nr 2 – grzałka sondy lambda. Czujnik przepływu masy powietrza. Zawór elektromagnetyczny zmiennego rozrządu wałka rozrządu. Elektrozawór odpowietrzający kanistra. Solenoid oczyszczania kanistra. |
| 68 | 20A | Moc pojazdu nr 4 (cewki zapłonowe). |
| 69 | 20A | Moc pojazdu 1 (moduł sterowania zespołem napędowym). |
| 70 | 15A | Zasilanie pojazdu nr 3 (cewka) – przekaźnik sprzęgła klimatyzacji. |
| Cewki przekaźnika sterującego wentylatorem 1-3. Zmienna sprężarka klimatyzacji. Rozgrzewanie transmisji pomocniczej. Sterowanie zaworem doładowania turbosprężarki. Elektroniczny zawór obejściowy sprężarki. Moduł napędu na wszystkie koła. Dodatnia nagrzewnica wentylacyjna skrzyni korbowej. | ||
| 71 | – | Nieużywany. |
| 72 | – | Nieużywany. |
| 73 | – | Nieużywany. |
| 74 | – | Nieużywany. |
| 75 | – | Nieużywany. |
| 76 | – | Nieużywany. |
| 77 | Przekaźnik | Przekaźnik świateł postojowych przyczepy. |
| 78 | 20A | Prawy reflektor wyładowczy wysokiej intensywności. |
| 79 | 10 A | Adaptacyjny moduł tempomatu. |
| 80 | – | Nieużywany. |
| 81 | – | Nieużywany. |
| 82 | 15 lat | Podkładka tylna. |
| 83 | – | Nieużywany. |
| 84 | 20A | Lampy do holowania przyczepy. |
| 85 | – | Nieużywany. |
| 86 | 5A | Moduł sterujący układu napędowego. Utrzymuj przy życiu moc i przekaźnik. Przekaźnik modułu sterującego układu napędowego. Solenoid odpowietrznika kanistra (silniki bez EcoBoost). |
| 87 | 5A | Przekaźnik uruchamiania/rozruchu. |
| 88 | Przekaźnik | Przekaźnik uruchamiania/rozruchu. |
| 89 | 10 A | Moduł układu przeciwblokującego. |
| 90 | 10 A | Uruchomienie/uruchomienie modułu sterującego układu napędowego. |
| 91 | 10 A | Adaptacyjny moduł tempomatu. |
| 92 | 5A | Cewka przekaźnika dmuchawy przedniej. Moduł wspomagania kierownicy. |
| 93 | 5A | Pomocniczy silnik dmuchawy. Przekaźnik odszraniania tylnej szyby. Przekaźnik ładowania akumulatora. |
| 94 | 30A | Uruchomienie/uruchomienie modułu sterującego nadwozia. |
| 95 | 5A | Przełącznik przedniej szyby pasażera. |
| 96 | – | Nieużywany. |
| 97 | – | Nieużywany. |
| 98 | Przekaźnik | Przekaźnik sprzęgła klimatyzacji. |
2017
ad vertisements
Przedział pasażerski
Przypisanie bezpieczników w przedziale pasażerskim (2017)
| Nie. | Ocena wzmacniacza | Chronione komponenty |
|---|---|---|
| jeden | 30A | Tylna szyba po stronie pasażera. |
| 2 | 15A | Siedzisko pamięci. Siedzenia w drugim rzędzie. |
| 3 | 30A | Przednia szyba po stronie pasażera. |
| 4 | 10 A | Przekaźnik oszczędzania baterii lamp na żądanie. |
| pięć | 20A | Wzmacniacz audio Aktywny moduł kontroli szumów. |
| 6 | 5A | Nieużywany (zapasowy). |
| 7 | 7,5 A | Logika modułu siedzenia kierowcy. Moduł strefy lewych drzwi wejściowych. Klawiatura. |
| osiem | 10 A | Elektryczna klapa załadowcza. |
| dziewięć | 10 A | Moduł SYNC. Elektroniczny panel wykończeniowy. Moduł nadawczo-odbiorczy częstotliwości radiowej. |
| 10 | 10 A | Uruchom przekaźnik akcesoriów. Przekaźnik silnika wycieraczki przedniej. |
| jedenaście | 10 A | Inteligentna logika modułu dostępu. Wyświetlacz heads-up. |
| 12 | 15A | Lampa kałużowa. Podświetlenie LED. Oświetlenie wewnętrzne. |
| 13 | 15A | Kierunkowskazy prawe. |
| czternaście | 15A | Kierunkowskazy lewe. |
| piętnaście | 15A | Środkowe, wysokie światło stopu. Lampa zapasowa. |
| szesnaście | 10 A | Prawy reflektor świateł mijania. |
| 17 | 10 A | Lewy reflektor świateł mijania. |
| 18 | 10 A | Fotele elektryczne w trzecim rzędzie. Przycisk Start. Podświetlenie klawiatury. Blokada zmiany biegów hamulca. Budzenie modułu sterującego układu napędowego. System antywłamaniowy. |
| dziewiętnaście | 20A | Nieużywany (zapasowy). |
| dwadzieścia | 20A | Zamki. |
| 21 | 10 A | Rozszerzony moduł mocy. |
| 22 | 20A | Przekaźnik klaksonowy. |
| 23 | 15A | Logika modułu sterującego kierownicy. Klaster instrumentów. |
| 24 | 15A | Moduł sterujący kierownicy. Łącza danych. |
| 25 | 15A | Odblokowanie klapy tylnej. |
| 26 | 5A | Stacyjka. Włącznik zapłonu z przyciskiem. |
| 27 | 20A | Moc inteligentnego modułu dostępowego. |
| 28 | 15A | Nieużywany (zapasowy). |
| 29 | 20A | Radio. Moduł globalnego systemu pozycjonowania. |
| trzydzieści | 15A | Przednie światła postojowe. Przekaźnik holowniczy przyczepy do lamp postojowych. Przednie znaczniki boczne. |
| 31 | 5A | Sterownik hamulca przyczepy holowniczej. |
| 32 | 15A | Inteligentne silniki do okien. Przełącznik głównego okna i lusterka. Podświetlenie przełącznika blokady. Księżycowy dach. Punkt zasilania 11 OV AC. Wewnętrzne lusterko wsteczne. |
| 33 | 10 A | Nieużywany (zapasowy). |
| 34 | 10 A | Moduł wspomagania parkowania wstecznego. Moduł tylnego podgrzewanego siedzenia. Moduł monitora martwego pola. Tylna kamera wideo. Lusterko wewnętrzne. |
| 35 | 5A | Czujnik wilgotności do kontroli klimatu. Wyświetlacz heads-up. |
| 36 | 10 A | Podgrzewana kierownica. |
| 37 | 10 A | Lodówka. |
| 38 | 10 A | Przełącznik przedniej szyby pasażera. |
| 39 | 15A | Wysokie belki. |
| 40 | 10 A | Tylne światła postojowe. Lampy tablicy rejestracyjnej. |
| 41 | 7,5 A | Rozszerzony moduł mocy. |
| 42 | 5A | Nieużywany (zapasowy). |
| 43 | 10 A | Nieużywany (zapasowy). |
| 44 | 10 A | Nieużywany (zapasowy). |
| 45 | 5A | Nieużywany (zapasowy). |
| 46 | 10 A | Moduł klimatyzacji. |
| 47 | 15A | Przekaźnik świateł przeciwmgielnych. Przednie kierunkowskazy. |
| 48 | Wyłącznik automatyczny 30A | Elektrycznie sterowana szyba pasażera z przodu. Tylne szyby elektryczne. |
| 49 | Przekaźnik | Opóźniony przekaźnik akcesoriów. Moduł sterujący nadwozia. |
ad vertisements
Komora silnika
Przyporządkowanie bezpieczników w skrzynce rozdzielczej (2017)
| Nie. | Ocena wzmacniacza | Chronione komponenty |
|---|---|---|
| jeden | 40A | Przekaźnik wentylatora 2. |
| 2 | 40A | Przekaźnik wentylatora 1. |
| 3 | 30A | Moduł sterujący hamulca przyczepy. |
| 4 | 30A | Wycieraczki. Pompa spryskiwacza. |
| pięć | 50A | Pompa układu przeciwblokującego. |
| 6 | 20A | Gniazdo zasilania konsoli środkowej. |
| 7 | 30A | Elektryczna klapa załadowcza. |
| osiem | 20A | Księżycowy dach. |
| dziewięć | 20A | Gniazdo zasilania konsoli w drugim rzędzie. |
| 10 | Przekaźnik | Przekaźnik zasilania siedzeń trzeciego rzędu. |
| jedenaście | Przekaźnik | Podgrzewany przekaźnik tylnej szyby. |
| 12 | Przekaźnik | Przekaźnik ładowania akumulatora przyczepy. |
| 13 | Przekaźnik | Przekaźnik silnika rozrusznika. |
| czternaście | Przekaźnik | Przekaźnik wentylatora chłodzącego nr 2. |
| piętnaście | Przekaźnik | Przekaźnik pompy paliwa. |
| szesnaście | – | Nieużywany. |
| 17 | 30A | Gniazdo zasilania 110V AC. |
| 18 | 40A | Przekaźnik silnika dmuchawy przedniej. |
| dziewiętnaście | 30A | Przekaźnik rozrusznika. |
| dwadzieścia | 20A | Punkt zasilania pojemnika magazynowego. |
| 21 | 20A | Gniazdo zasilania / zapalniczka na desce rozdzielczej. |
| 22 | 30A | Moduł siedzenia trzeciego rzędu. |
| 23 | 30A | Fotel kierowcy elektrycznie. Moduł pamięci. |
| 24 | 30A | Ładowanie akumulatora holowniczego przyczepy. |
| 25 | – | Nieużywany. |
| 26 | 40A | Odmrażacz tylnej szyby. Podgrzewane lustra. |
| 27 | 20A | Punkt zasilania ładunku. |
| 28 | 30A | Przednie fotele z klimatyzacją. |
| 29 | 20A | Podgrzewane fotele przednie. |
| trzydzieści | 20A | Tylne podgrzewane siedzenia. |
| 31 | 25 lat | Przekaźnik wentylatora elektrycznego 3. |
| 32 | Przekaźnik | Pomocniczy przekaźnik silnika dmuchawy. |
| 33 | Przekaźnik | Przekaźnik wentylatora chłodzącego #1. |
| 34 | Przekaźnik | Przekaźnik silnika dmuchawy przedniej. |
| 35 | Przekaźnik | Przekaźnik wentylatora chłodzącego (szeregowego). |
| 36 | – | Nieużywany. |
| 37 | Przekaźnik | Przekaźnik prawych świateł stopu/kierunku holowania przyczepy. |
| 38 | Przekaźnik | Przekaźnik świateł cofania przyczepy. |
| 39 | 30A | Pomocniczy silnik dmuchawy. |
| 40 | – | Nieużywany. |
| 41 | – | Nieużywany. |
| 42 | 30A | Fotel pasażera z napędem elektrycznym. |
| 43 | 20A | Zawory układu przeciwblokującego. |
| 44 | Przekaźnik | Przekaźnik spryskiwacza przedniej szyby. |
| 45 | 5A | Czujnik deszczu. |
| 46 | 5A | Solenoid odpowietrznika kanistra (silniki EcoBoost). |
| 47 | 15 lat | Pompa spryskiwacza. |
| 48 | 10 A | Przednie światła postojowe. |
| 49 | – | Nieużywany. |
| pięćdziesiąt | 10 A | Podgrzewane lustra. |
| 51 | 5A | Moduł sterujący zespołu napędowego — Monitor mocy wtryskiwaczy (silniki inne niż EcoBoost). |
| 52 | – | Nieużywany. |
| 53 | Przekaźnik | Przekaźnik lewych świateł stopu/kierunku holowania przyczepy. |
| 54 | – | Nieużywany. |
| 55 | Przekaźnik | Przekaźnik wycieraczek. |
| 56 | 30A | Wtryskiwacze paliwa. Przekaźnik pompy paliwa. |
| 57 | 20A | Lewy reflektor wyładowczy wysokiej intensywności. |
| 58 | 10 A | Czujnik alternatora. |
| 59 | 10 A | Włącznik/wyłącznik hamulca. |
| 60 | 10 A | Lampy cofania do holowania przyczepy. |
| 61 | – | Nieużywany. |
| 62 | 10 A | Przekaźnik sprzęgła klimatyzacji. |
| 63 | 15 lat | Światła hamowania/zawracania przyczepy. |
| 64 | 15 lat | Tylne wycieraczki. |
| 65 | – | Nieużywany. |
| 66 | Przekaźnik | Moduł sterowania zespołem napędowym – przekaźnik zasilania pojazdu. |
| 67 | 20A | Moc pojazdu nr 2 – grzałka sondy lambda. Czujnik przepływu masy powietrza. Zawór elektromagnetyczny zmiennego rozrządu wałka rozrządu. Elektrozawór odpowietrzający kanistra. Solenoid oczyszczania kanistra. |
| 68 | 20A | Moc pojazdu nr 4 (cewki zapłonowe). |
| 69 | 20A | Moc pojazdu 1 (moduł sterowania zespołem napędowym). |
| 70 | 15 lat | Zasilanie pojazdu nr 3 (cewka) – przekaźnik sprzęgła klimatyzacji. Cewki przekaźnika sterującego wentylatorem 1-3. Zmienna sprężarka klimatyzacji. Rozgrzewanie transmisji pomocniczej. Sterowanie zaworem doładowania turbosprężarki. Elektroniczny zawór obejściowy sprężarki. Moduł napędu na wszystkie koła. Dodatnia nagrzewnica wentylacyjna skrzyni korbowej. |
| 71 | – | Nieużywany. |
| 72 | – | Nieużywany. |
| 73 | – | Nieużywany. |
| 74 | – | Nieużywany. |
| 75 | – | Nieużywany. |
| 75 | – | Nieużywany. |
| 77 | Przekaźnik | Przekaźnik świateł postojowych przyczepy. |
| 78 | 20A | Prawy reflektor wyładowczy wysokiej intensywności. |
| 79 | 10 A | Adaptacyjny moduł tempomatu. |
| 80 | – | Nieużywany. |
| 81 | – | Nieużywany. |
| 82 | 15 lat | Podkładka tylna. |
| 83 | – | Nieużywany. |
| 84 | 20A | Lampy do holowania przyczepy. |
| 85 | – | Nieużywany. |
| 86 | 5A | Moduł sterujący układu napędowego. Utrzymuj przy życiu moc i przekaźnik. Przekaźnik modułu sterującego układu napędowego. Solenoid odpowietrznika kanistra (silniki bez EcoBoost). |
| 87 | 5A | Przekaźnik uruchamiania/rozruchu. |
| 88 | Przekaźnik | Przekaźnik uruchamiania/rozruchu. |
| 89 | 10 A | Moduł układu przeciwblokującego. |
| 90 | 10 A | Uruchomienie/uruchomienie modułu sterującego układu napędowego. |
| 91 | 10 A | Adaptacyjny moduł tempomatu. |
| 92 | 5A | Cewka przekaźnika dmuchawy przedniej. Moduł wspomagania kierownicy. |
| 93 | 5A | Pomocniczy silnik dmuchawy. Przekaźnik odszraniania tylnej szyby. Przekaźnik ładowania akumulatora. |
| 94 | 30A | Uruchomienie/uruchomienie modułu sterującego nadwozia. |
| 95 | 5A | Przełącznik przedniej szyby pasażera. |
| 96 | – | Nieużywany. |
| 97 | – | Nieużywany. |
| 98 | Przekaźnik | Przekaźnik sprzęgła klimatyzacji. |
2018, 2019
ad vertisements
Przedział pasażerski
Przypisanie bezpieczników w przedziale pasażerskim (2018, 2019)
| Nie. | Ocena wzmacniacza | Chronione komponenty |
|---|---|---|
| jeden | 30A | Elektryczna szyba przednia kierowcy. |
| 2 | 15A | Siedzisko pamięci. Siedzenia w drugim rzędzie. |
| 3 | 30A | Przednia szyba po stronie pasażera. |
| 4 | 10 A | Przekaźnik oszczędzania baterii lamp na żądanie. |
| pięć | 20A | Wzmacniacz audio Aktywny moduł kontroli szumów. |
| 6 | 5A | Nieużywany (zapasowy). |
| 7 | 75 lat | Logika modułu siedzenia kierowcy. Moduł strefy lewych drzwi wejściowych. Klawiatura. |
| osiem | 10 A | Elektryczna klapa załadowcza. |
| dziewięć | 10 A | Moduł SYNC. Elektroniczny panel wykończeniowy. Moduł nadawczo-odbiorczy częstotliwości radiowej. |
| 10 | 10 A | Uruchom przekaźnik akcesoriów. Przekaźnik silnika wycieraczki przedniej. |
| jedenaście | 10 A | Inteligentna logika modułu dostępu. Wyświetlacz heads-up. |
| 12 | 15A | Lampa kałużowa. Podświetlenie LED. Oświetlenie wewnętrzne. |
| 13 | 15A | Kierunkowskazy prawe. |
| czternaście | 15A | Kierunkowskazy lewe. |
| piętnaście | 15A | Środkowe, wysokie światło stopu. Lampa zapasowa. |
| szesnaście | 10 A | Prawy reflektor świateł mijania. |
| 17 | 10 A | Lewy reflektor świateł mijania. |
| 18 | 10 A | Fotele elektryczne w trzecim rzędzie. Przycisk Start. Podświetlenie klawiatury. Blokada zmiany biegów hamulca. Budzenie modułu sterującego układu napędowego. System antywłamaniowy. |
| dziewiętnaście | 20A | Nieużywany (zapasowy). |
| dwadzieścia | 20A | Zamki. |
| 21 | 10 A | Rozszerzony moduł mocy. |
| 22 | 20A | Przekaźnik klaksonowy. |
| 23 | 15A | Logika modułu sterującego kierownicy. Klaster instrumentów. |
| 24 | 15A | Moduł sterujący kierownicy. Łącza danych. |
| 25 | 15A | Odblokowanie klapy tylnej. |
| 26 | 5A | Stacyjka. Włącznik zapłonu z przyciskiem. |
| 27 | 20A | Moc inteligentnego modułu dostępowego. |
| 28 | 15A | Nieużywany (zapasowy). |
| 29 | 20A | Radio. Moduł globalnego systemu pozycjonowania. |
| trzydzieści | 15A | Przednie światła postojowe. Przekaźnik holowniczy przyczepy do lamp postojowych. Przednie znaczniki boczne. |
| 31 | 5A | Sterownik hamulca przyczepy holowniczej. |
| 32 | 15A | Inteligentne silniki do okien. Przełącznik głównego okna i lusterka. Podświetlenie przełącznika blokady. Księżycowy dach. Gniazdo zasilania 110V AC. Wewnętrzne lusterko wsteczne. |
| 33 | 10 A | Nieużywany (zapasowy). |
| 34 | 10 A | Moduł wspomagania parkowania wstecznego. Moduł tylnego podgrzewanego siedzenia. Moduł monitora martwego pola. Tylna kamera wideo. Lusterko wewnętrzne. |
| 35 | 5A | Czujnik wilgotności do kontroli klimatu. Wyświetlacz heads-up. |
| 36 | 10 A | Podgrzewana kierownica. |
| 37 | 10 A | Lodówka. |
| 38 | 10 A | Przełącznik przedniej szyby pasażera. |
| 39 | 15A | Wysokie belki. |
| 40 | 10 A | Tylne światła postojowe. Lampy tablicy rejestracyjnej. |
| 41 | 75 lat | Rozszerzony moduł mocy. |
| 42 | 5A | Nieużywany (zapasowy). |
| 43 | 10 A | Nieużywany (zapasowy). |
| 44 | 10 A | Nieużywany (zapasowy). |
| 45 | 5A | Nieużywany (zapasowy). |
| 46 | 10 A | Moduł klimatyzacji. |
| 47 | 15A | Moc przekaźnika świateł przeciwmgielnych. Przednie kierunkowskazy. |
| 48 | Wyłącznik automatyczny 30A | Elektrycznie sterowana szyba pasażera z przodu. Tylne szyby elektryczne. |
| 49 | Przekaźnik | Opóźniony przekaźnik akcesoriów. Moduł sterujący nadwozia. |
Komora silnika
ad vertisements
Przyporządkowanie bezpieczników w skrzynce rozdzielczej (2018, 2019)
| Nie. | Ocena wzmacniacza | Chronione komponenty |
|---|---|---|
| jeden | 40A | Przekaźnik wentylatora 2. |
| 2 | 40A | Przekaźnik wentylatora 1. |
| 3 | 30A | Moduł sterujący hamulca przyczepy. |
| 4 | 30A | Wycieraczki. Pompa spryskiwacza. |
| pięć | 50A | Pompa układu przeciwblokującego. |
| 6 | 20A | Punkt zasilania konsoli środkowej (bez wspomagania parkowania z tyłu). |
| 7 | 30A | Elektryczna klapa załadowcza. |
| osiem | 20A | Księżycowy dach. |
| dziewięć | 20A | Gniazdo zasilania konsoli w drugim rzędzie. |
| 10 | Przekaźnik | Przekaźnik zasilania siedzeń trzeciego rzędu. |
| jedenaście | Przekaźnik | Podgrzewany przekaźnik tylnej szyby. |
| 12 | Przekaźnik | Przekaźnik ładowania akumulatora przyczepy. |
| 13 | Przekaźnik | Przekaźnik silnika rozrusznika. |
| czternaście | Przekaźnik | Przekaźnik wentylatora chłodzącego nr 2. |
| piętnaście | Przekaźnik | Przekaźnik pompy paliwa. |
| szesnaście | – | Nieużywany. |
| 17 | 30A | Gniazdo zasilania 110V AC. |
| 18 | 40A | Przekaźnik silnika dmuchawy przedniej. |
| dziewiętnaście | 30A | Przekaźnik rozrusznika. |
| dwadzieścia | 20A | Punkt zasilania pojemnika magazynowego. |
| 21 | 20A | Gniazdo zasilania / zapalniczka na desce rozdzielczej. |
| 22 | 30A | Moduł siedzenia trzeciego rzędu. |
| 23 | 30A | Fotel kierowcy elektrycznie. Moduł pamięci. |
| 24 | 30A | Ładowanie akumulatora holowniczego przyczepy. |
| 25 | – | Nieużywany. |
| 26 | 40A | Odmrażacz tylnej szyby. Podgrzewane lustra. |
| 27 | 20A | Punkt zasilania ładunku. |
| 28 | 30A | Przednie podgrzewane i chłodzone fotele. |
| 29 | 20A | Podgrzewane fotele przednie (bez chłodzonych siedzeń). |
| trzydzieści | 20A | Tylne podgrzewane siedzenia. |
| 31 | 25A | Przekaźnik wentylatora elektrycznego 3. |
| 32 | Przekaźnik | Pomocniczy przekaźnik silnika dmuchawy. |
| 33 | Przekaźnik | Przekaźnik wentylatora chłodzącego #1. |
| 34 | Przekaźnik | Przekaźnik silnika dmuchawy przedniej. |
| 35 | Przekaźnik | Przekaźnik wentylatora chłodzącego (szeregowego). |
| 36 | – | Nieużywany. |
| 37 | Przekaźnik | Przekaźnik prawych świateł stopu/kierunku holowania przyczepy. |
| 38 | Przekaźnik | Przekaźnik świateł cofania przyczepy. |
| 39 | 30A | Pomocniczy silnik dmuchawy. |
| 40 | – | Nieużywany. |
| 41 | – | Nieużywany. |
| 42 | 30A | Fotel pasażera z napędem elektrycznym. |
| 43 | 20A | Zawory układu przeciwblokującego. |
| 44 | Przekaźnik | Przekaźnik spryskiwacza przedniej szyby. |
| 45 | 5A | Czujnik deszczu. |
| 46 | 5A | Solenoid odpowietrznika kanistra (silniki EcoBoost). |
| 47 | 15A | Pompa spryskiwacza. |
| 48 | 10 A | Przednie światła postojowe. |
| 49 | – | Nieużywany. |
| pięćdziesiąt | 10 A | Podgrzewane lustra. |
| 51 | – | Nieużywany. |
| 52 | – | Nieużywany. |
| 53 | Przekaźnik | Przekaźnik lewych świateł stopu/kierunku holowania przyczepy. |
| 54 | – | Nieużywany. |
| 55 | Przekaźnik | Przekaźnik wycieraczek. |
| 56 | 30A | Wtryskiwacze paliwa. Przekaźnik pompy paliwa. |
| 57 | 20A | Lewy reflektor wyładowczy wysokiej intensywności. |
| 58 | 10 A | Czujnik alternatora. |
| 59 | 10 A | Włącznik/wyłącznik hamulca. |
| 60 | 10 A | Lampy cofania do holowania przyczepy. |
| 61 | – | Nieużywany. |
| 62 | 10 A | Przekaźnik sprzęgła klimatyzacji. |
| 63 | 15 lat | Światła hamowania/zawracania przyczepy. |
| 64 | 15 lat | Tylne wycieraczki. |
| 65 | – | Nieużywany. |
| 66 | Przekaźnik | Moduł sterowania zespołem napędowym – przekaźnik zasilania pojazdu. |
| 67 | 20A | Moc pojazdu nr 2 – grzałka sondy lambda. Czujnik przepływu masy powietrza. Zawór elektromagnetyczny zmiennego rozrządu wałka rozrządu. Elektrozawór odpowietrzający kanistra. Solenoid oczyszczania kanistra. |
| 68 | 20A | Moc pojazdu nr 4 (cewki zapłonowe). |
| 69 | 20A | Moc pojazdu 1 (moduł sterowania zespołem napędowym). |
| 70 | 15 lat | Zasilanie pojazdu nr 3 (cewka) – przekaźnik sprzęgła klimatyzacji. Cewki przekaźnika sterującego wentylatorem 1-3. Zmienna sprężarka klimatyzacji. Rozgrzewanie transmisji pomocniczej. Sterowanie zaworem doładowania turbosprężarki. Elektroniczny zawór obejściowy sprężarki. Moduł napędu na wszystkie koła. Dodatnia nagrzewnica wentylacyjna skrzyni korbowej. |
| 71 | – | Nieużywany. |
| 72 | – | Nieużywany. |
| 73 | – | Nieużywany. |
| 74 | – | Nieużywany. |
| 75 | – | Nieużywany. |
| 76 | – | Nieużywany. |
| 77 | Przekaźnik | Przekaźnik świateł postojowych przyczepy. |
| 78 | 20A | Prawy reflektor wyładowczy wysokiej intensywności. |
| 79 | – | Nieużywany. |
| 80 | – | Nieużywany. |
| 81 | – | Nieużywany. |
| 82 | 15 lat | Podkładka tylna. |
| 83 | – | Nieużywany. |
| 84 | 20A | Lampy do holowania przyczepy. |
| 85 | – | Nieużywany. |
| 86 | 5A | Moduł sterujący układu napędowego. Utrzymuj przy życiu moc i przekaźnik. Przekaźnik modułu sterującego układu napędowego. Solenoid odpowietrznika kanistra (silniki bez EcoBoost). |
| 87 | 5A | Przekaźnik uruchamiania/rozruchu. |
| 88 | Przekaźnik | Przekaźnik uruchamiania/rozruchu. |
| 89 | 10 A | Moduł układu przeciwblokującego. |
| 90 | 10 A | Uruchomienie/uruchomienie modułu sterującego układu napędowego. |
| 91 | 10 A | Adaptacyjny moduł tempomatu. |
| 92 | 5A | Cewka przekaźnika dmuchawy przedniej. Moduł wspomagania kierownicy. |
| 93 | 5A | Pomocniczy silnik dmuchawy. Zasilanie przekaźnika odszraniania tylnej szyby. Przekaźnik ładowania akumulatora. |
| 94 | 30A | Uruchomienie/uruchomienie modułu sterującego nadwozia. |
| 95 | 5A | Przełącznik przedniej szyby pasażera. |
| 96 | – | Nieużywany. |
| 97 | – | Nieużywany. |
| 98 | Przekaźnik | Przekaźnik sprzęgła klimatyzacji. |
