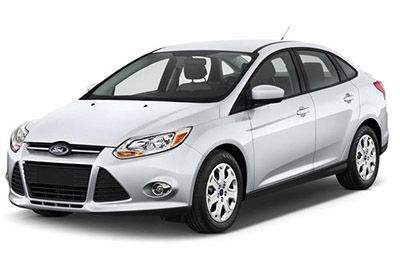

W tym artykule rozważymy trzecią generację Forda Focus przed liftingiem, produkowanego od 2012 do 2014 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Ford Focus 2012, 2013 i 2014 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu, i znajdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Ford Focus 2012-2014
Bezpiecznik zapalniczki (gniazdo) to bezpiecznik nr 61 (zapalniczka, gniazdo) w skrzynce bezpieczników deski rozdzielczej.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Panel bezpieczników znajduje się po prawej stronie pod schowkiem (usuń spód schowka).
Komora silnika
Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika.
Bagażnik
Panel bezpieczników znajduje się w bagażniku za lewym nadkolem.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2012
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2012)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| 56 | 20A | Zasilanie pompy paliwa, TMAF |
| 57 | – | Nieużywany |
| 58 | – | Nieużywany |
| 59 | 5A | Pasywny nadajnik-odbiornik antykradzieżowy |
| 60 | 10 A | Oświetlenie wewnętrzne, zestaw przełączników drzwi kierowcy, oświetlenie schowka na rękawiczki, ławka przełączników konsoli napowietrznej |
| 61 | 20A | Zapalniczka, gniazdo zasilania |
| 62 | 5A | Moduł czujnika deszczu, czujnik wilgotności, lustro elektrochromatyczne |
| 63 | – | Nieużywany |
| 64 | – | Nieużywany |
| 65 | 10 A | Odblokowanie bagażnika/tylnej klapy |
| 66 | 20A | Zasilanie odblokowania DD FF, podwójne ryglowanie |
| 67 | 7,5A | SYNC®, wyświetlacz wielofunkcyjny, moduł globalnego systemu pozycjonowania (GPS), kompas |
| 68 | – | Nieużywany |
| 69 | 5A | Klaster instrumentów |
| 70 | 20A | Centralne zasilanie blokowania i odblokowywania |
| 71 | 10 A | Głowica sterująca nagrzewnicą (klimatyzacja manualna), automatyczna elektroniczna regulacja temperatury Duel |
| 72 | 7,5A | Moduł kierownicy |
| 73 | 5A | Złącze łącza danych |
| 74 | 15A | Zasilanie reflektorów świateł mijania |
| 75 | 15A | Zasilanie światła przeciwmgielnego |
| 76 | 10 A | Zasilanie światła cofania |
| 77 | 20A | Zasilanie spryskiwacza przedniej szyby |
| 78 | 5A | Wyłącznik zapłonu, przycisk start |
| 79 | 15A | Radio, nawigacyjny odtwarzacz DVD, ekran dotykowy, przełącznik świateł awaryjnych, przełącznik blokady drzwi |
| 80 | 20A | Dostawa szyberdachu |
| 81 | 5A | Odbiornik RF |
| 82 | 20A | Przekaźnik spryskiwacza szyby przedniej |
| 83 | 20A | Centralny zamek |
| 84 | 20A | Zasilanie odblokowania DD FF, podwójne ryglowanie |
| 85 | 7,5A | Wskaźnik wyłączenia poduszki powietrznej pasażera (PADI), Przełącznik ogrzewania przednich foteli, Moduł ogrzewania (klimatyzacja manualna), Czujnik jakości powietrza, Radio, Czujnik temperatury i wilgotności w samochodzie |
| 86 | 10 A | Modułowa poduszka powietrzna, OCS, PADI |
| 87 | – | Nieużywany |
| 88 | – | Nieużywany |
| 89 | – | Nieużywany |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce rozdzielczej (2012)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| F1 | – | Nieużywany |
| F2 | – | Nieużywany |
| F3 | – | Nieużywany |
| F4 | – | Nieużywany |
| F5 | – | Nieużywany |
| F6 | – | Nieużywany |
| F7 | 40A** | Pompa ABS/ESP |
| F8 | 30A** | Zawór ESP |
| F9 | 30A** | Odmrażacz tylnej szyby |
| F10 | 40A** | Silnik dmuchawy nagrzewnicy |
| F11 | – | Nieużywany |
| F12 | 30A** | Bezpiecznik przekaźnika ECR |
| F13 | 30A** | Przekaźnik rozrusznika |
| F14 | 25A** | Elektryczna szyba tylna (bez DCU) |
| F15 | 25A** | DPS6 |
| F 16 | – | Nieużywany |
| F17 | – | Nieużywany |
| F18 | 20A** | Silnik wycieraczki przedniej |
| F19 | 5A* | Zasilanie ABS/ESP 15 |
| F20 | 15 A* | trąbić |
| F21 | 5A* | Włącznik światła hamowania |
| F22 | 15 A* | System monitorowania baterii |
| F23 | 5A* | Cewki przekaźników, moduł włącznika światła |
| F24 | – | Nieużywany |
| F25 | 10 A* | Elektryczne lusterko zewnętrzne (bez DCU) |
| F26 | 15 A* | Automatyczna skrzynia biegów TCM 30 |
| F27 | 15 A* | Sprzęgło A/C |
| F28 | 5A* | Zasilanie przekaźnika paliwa TMAF |
| F29 | – | Nieużywany |
| F30 | – | Nieużywany |
| F31 | – | Nieużywany |
| F32 | 10 A* | Zawór EGR, zawory sterujące turbulencją, podgrzewane czujniki tlenu |
| F33 | 10 A* | Cewki zapłonowe |
| F34 | 10 A* | Wtryskiwacze |
| F35 | 5A* | Aktywna przesłona grilla |
| F36 | 10 A* | ECM |
| F37 | – | Nieużywany |
| F38 | 15 A* | Strumień ECM / TCM 15 |
| F39 | – | Nieużywany |
| F40 | 5A* | Zasilanie EPAS 15 |
| F41 | 20A* | Topnik BCM 15 |
| F42 | 15 A* | Wycieraczka tylnej szyby |
| F43 | – | Nieużywany |
| F44 | – | Nieużywany |
| F45 | – | Nieużywany |
| F46 | 2 5A* | Elektryczne szyby przednie (bez DCU) |
| F47 | 7,5 A* | Podgrzewane lustro (bez DCU) |
| F48 | 5A* | Elektryczne lusterko zewnętrzne (bez DCU) |
| R1 | – | Nieużywany |
| R2 | Mikroprzekaźnik | trąbić |
| R3 | – | Nieużywany |
| R4 | – | Nieużywany |
| R5 | Mikroprzekaźnik | Wycieraczka tylnej szyby |
| R6 | – | Nieużywany |
| R7 | – | Nieużywany |
| R8 | – | Nieużywany |
| R9 | – | Nieużywany |
| R10 | Mini przekaźnik | Przekaźnik rozrusznika |
| R11 | Mikroprzekaźnik | Sprzęgło A/C |
| R12 | Przekaźnik elektryczny | Miłośnik |
| R13 | Mini przekaźnik | Wentylator nagrzewnicy |
| R14 | Mini przekaźnik | Przekaźnik sterujący silnika (ECR) |
| R15 | Przekaźnik elektryczny | Odszranianie tylnej szyby |
| R16 | Przekaźnik elektryczny | Zapłon 15 |
| * Minibezpieczniki ** Bezpieczniki kasetowe |
Reklamy reklamowe
Bagażnik
Przydział bezpieczników w sejfie (2012)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| F1 | – | Nieużywany |
| F2 | 10 A | Moduł pojazdu bez kluczyka |
| F3 | 5A | Klamki do drzwi pojazdu bez kluczyka |
| F4 | 25A | Sterownik drzwi przednich lewych |
| F5 | 25A | Sterownik drzwi przednich prawych |
| F6 | 25A | Sterownik drzwi tylnych lewych |
| F7 | 25A | Sterownik prawych tylnych drzwi |
| F8 | – | Nieużywany |
| F9 | 25A | Silnik fotela kierowcy |
| F10 | – | Nieużywany |
| F11 | – | Nieużywany |
| F12 | – | Nieużywany |
| F13 | – | Nieużywany |
| F14 | – | Nieużywany |
| F15 | – | Nieużywany |
| F 16 | – | Nieużywany |
| F17 | – | Nieużywany |
| F18 | – | Nieużywany |
| F19 | – | Nieużywany |
| F20 | – | Nieużywany |
| F21 | – | Nieużywany |
| F22 | – | Nieużywany |
| F23 | 25A | Wzmacniacz dźwięku |
| F24 | – | Nieużywany |
| F25 | – | Nieużywany |
| F26 | – | Nieużywany |
| F27 | – | Nieużywany |
| F28 | – | Nieużywany |
| F29 | 5A | Kamera wspomagająca parkowanie |
| F30 | 5A | Moduł wspomagania parkowania |
| F31 | – | Nieużywany |
| F32 | – | Nieużywany |
| F33 | – | Nieużywany |
| F34 | 15A | Ogrzewanie fotela kierowcy |
| F35 | 15A | Ogrzewanie fotela pasażera |
| F36 | – | Nieużywany |
| F37 | 5A | Szyberdach |
| F38 | – | Nieużywany |
| F39 | – | Nieużywany |
| F40 | – | Nieużywany |
| F41 | – | Nieużywany |
| F42 | – | Nieużywany |
| F43 | – | Nieużywany |
| F44 | – | Nieużywany |
| F45 | – | Nieużywany |
| F46 | – | Nieużywany |
| R1 | Przekaźnik elektryczny | Przekaźnik tylny 15 (2/88) |
| R2 | – | Nieużywany |
| R3 | – | Nieużywany |
| R4 | – | Nieużywany |
| R5 | – | Nieużywany |
| R6 | – | Nieużywany |
2013
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2013)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| 56 | 20A | Zasilanie pompy paliwa, masowy przepływomierz powietrza |
| 57 | – | Nieużywany |
| 58 | – | Nieużywany |
| 59 | 5A | Pasywny nadajnik-odbiornik antykradzieżowy |
| 60 | 10 A | Oświetlenie wewnętrzne, zestaw przełączników drzwi kierowcy, oświetlenie schowka na rękawiczki, ławka przełączników konsoli napowietrznej |
| 61 | 20A | Zapalniczka, gniazdo zasilania |
| 62 | 5A | Moduł czujnika deszczu, czujnik wilgotności, automatycznie przyciemniane lusterko wsteczne |
| 63 | – | Nieużywany |
| 64 | – | Nieużywany |
| 65 | 10 A | Odblokowanie bagażnika |
| 66 | 20A | Zasilanie odblokowania drzwi kierowcy, podwójne ryglowanie |
| 67 | 7,5A | SYNC®, wyświetlacz wielofunkcyjny, moduł globalnego systemu pozycjonowania, kompas |
| 68 | – | Nieużywany |
| 69 | 5A | Klaster instrumentów |
| 70 | 20A | Centralne zasilanie blokowania i odblokowywania |
| 71 | 10 A | Głowica sterująca nagrzewnicą (klimatyzacja ręczna), elektroniczna automatyczna regulacja temperatury Duel |
| 72 | 7,5A | Moduł kierownicy |
| 73 | 5A | Złącze łącza danych |
| 74 | 15A | Zasilanie reflektorów świateł mijania |
| 75 | 15A | Zasilanie światła przeciwmgielnego |
| 76 | 10 A | Zasilanie światła cofania |
| 77 | 20A | Zasilanie spryskiwacza przedniej szyby |
| 78 | 5A | Wyłącznik zapłonu, przycisk start |
| 79 | 15A | Radio, nawigacyjny odtwarzacz DVD, ekran dotykowy, przełącznik świateł awaryjnych, przełącznik blokady drzwi |
| 80 | 20A | Dostawa szyberdachu |
| 81 | 5A | Odbiornik częstotliwości radiowych |
| 82 | 20A | Przekaźnik spryskiwacza szyby przedniej |
| 83 | 20A | Centralny zamek |
| 84 | 20A | Zasilanie odblokowania drzwi kierowcy, podwójne ryglowanie |
| 85 | 7,5A | Wskaźnik wyłączenia poduszki powietrznej pasażera Przełącznik ogrzewania przedniego fotela Moduł ogrzewania (klimatyzacja manualna) Czujnik jakości powietrza Radio Czujnik temperatury i wilgotności w samochodzie |
| 86 | 10 A | Moduł poduszki powietrznej, system klasyfikacji pasażerów, wskaźnik wyłączenia poduszki powietrznej pasażera |
| 87 | – | Nieużywany |
| 88 | – | Nieużywany |
| 89 | – | Nieużywany |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce elektrycznej (2013)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| F1 | – | Nieużywany |
| F2 | – | Nieużywany |
| F3 | – | Nieużywany |
| F4 | – | Nieużywany |
| F5 | – | Nieużywany |
| F6 | – | Nieużywany |
| F7 | 40A** | Układ przeciwblokujący / pompa elektronicznego programu stabilności |
| F8 | 30A** | Elektroniczny zawór programu stabilności |
| F9 | 30A** | Podgrzewana tylna szyba |
| F10 | 40A** | Silnik dmuchawy nagrzewnicy |
| F11 | – | Nieużywany |
| F12 | 30A** | Przekaźnik sterujący silnika Bezpiecznik |
| F13 | 30A** | Przekaźnik rozrusznika |
| F14 | 25A** | Elektryczna szyba tylna (bez skrzynki sterowniczej drzwi) |
| F15 | 25A** | Automatyczna skrzynia |
| F 16 | – | Nieużywany |
| F17 | – | Nieużywany |
| F18 | 20A** | Silnik wycieraczki przedniej |
| F19 | 5A* | Układ przeciwblokujący / elektroniczny program stabilizacji 15 produktów spożywczych |
| F20 | 15A* | trąbić |
| F21 | 5A* | Włącznik światła hamowania |
| F22 | 15A* | System monitorowania baterii |
| F23 | 5A* | Cewki przekaźników, moduł włącznika światła |
| F24 | – | Nieużywany |
| F25 | 10 A* | Elektryczne lusterko zewnętrzne (bez sterownika drzwi) |
| F26 | 15A* | Moduł sterowania skrzynią biegów 30 zasilanie automatycznej skrzyni biegów |
| F27 | 15A* | Sprzęgło klimatyzacji |
| F28 | 5A* | Zasilanie przekaźnika masowego przepływu powietrza |
| F29 | 20 A* | Nieużywany (zapasowy) |
| F30 | – | Nieużywany |
| F31 | – | Nieużywany |
| F32 | 10 A* | Zawór odzysku spalin, zawory sterujące wirowe, podgrzewane czujniki tlenu |
| F33 | 15A* | Cewki zapłonowe |
| F34 | 10 A* | Wtryskiwacze |
| F35 | 5A* | Aktywna przesłona grilla |
| F36 | 10 A* | Moduł sterujący silnika |
| F37 | – | Nieużywany |
| F38 | 15A* | Moduł sterujący silnika/moduł sterujący skrzyni biegów 15 mocy |
| F39 | 5A* | Moduł sterowania reflektorami (Focus ST) |
| F40 | 5A* | Elektroniczne wspomaganie kierownicy 15 zasilacz |
| F41 | 20A* | 15 moduł sterowania mocą ciała; |
| F42 | 15A* | Wycieraczka tylnej szyby |
| F43 | 15A* | Poziomowanie reflektorów HID (Focus ST) |
| F44 | – | Nieużywany |
| F45 | – | Nieużywany |
| F46 | 25A* | Elektryczne szyby przednie (bez skrzynki sterowniczej drzwi) |
| F47 | 7,5A* | Podgrzewane lusterko (bez sterownika drzwi) |
| F48 | 5A* | Elektryczne lusterko zewnętrzne (bez sterownika drzwi) |
| R1 | – | Nieużywany |
| R2 | Mikroprzekaźnik | trąbić |
| R3 | – | Nieużywany |
| R4 | – | Nieużywany |
| R5 | Mikroprzekaźnik | Wycieraczka tylnej szyby |
| R6 | – | Nieużywany |
| R7 | – | Nieużywany |
| R8 | – | Nieużywany |
| R9 | – | Nieużywany |
| R10 | Mini przekaźnik | Przekaźnik rozrusznika |
| R11 | Mikroprzekaźnik | Sprzęgło klimatyzacji |
| R12 | Przekaźnik elektryczny | Miłośnik |
| R13 | Mini przekaźnik | Wentylator nagrzewnicy |
| R14 | Mini przekaźnik | Przekaźnik sterowania silnikiem |
| R15 | Przekaźnik elektryczny | Podgrzewana tylna szyba |
| R16 | Przekaźnik elektryczny | Zapłon 15 |
| * Minibezpieczniki ** Bezpieczniki kasetowe |
Reklamy reklamowe
Bagażnik
Przydział bezpieczników w sejfie (2013)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| F1 | – | Nieużywany |
| F2 | 10 A | Moduł pojazdu bez kluczyka |
| F3 | 5A | Klamki do drzwi pojazdu bez kluczyka |
| F4 | 25A | Sterownik drzwi przednich lewych |
| F5 | 25A | Sterownik drzwi przednich prawych |
| F6 | 25A | Sterownik drzwi tylnych lewych |
| F7 | 25A | Sterownik prawych tylnych drzwi |
| F8 | – | Nieużywany |
| F9 | 25A | Silnik fotela kierowcy |
| F10 | – | Nieużywany |
| F11 | – | Nieużywany |
| F12 | – | Nieużywany |
| F13 | – | Nieużywany |
| F14 | – | Nieużywany |
| F15 | – | Nieużywany |
| F 16 | – | Nieużywany |
| F17 | – | Nieużywany |
| F18 | – | Nieużywany |
| F19 | – | Nieużywany |
| F20 | – | Nieużywany |
| F21 | – | Nieużywany |
| F22 | – | Nieużywany |
| F23 | 25A | Wzmacniacz dźwięku |
| F24 | – | Nieużywany |
| F25 | – | Nieużywany |
| F26 | – | Nieużywany |
| F27 | – | Nieużywany |
| F28 | – | Nieużywany |
| F29 | 5A | Kamera wspomagająca parkowanie |
| F30 | 5A | Moduł wspomagania parkowania |
| F31 | – | Nieużywany |
| F32 | – | Nieużywany |
| F33 | – | Nieużywany |
| F34 | 15A | Ogrzewanie fotela kierowcy |
| F35 | 15A | Ogrzewanie fotela pasażera |
| F36 | – | Nieużywany |
| F37 | 5A | szyberdach |
| F38 | – | Nieużywany |
| F39 | – | Nieużywany |
| F40 | – | Nieużywany |
| F41 | – | Nieużywany |
| F42 | – | Nieużywany |
| F43 | – | Nieużywany |
| F44 | – | Nieużywany |
| F45 | – | Nieużywany |
| F46 | – | Nieużywany |
| R1 | Przekaźnik elektryczny | Przekaźnik tylny 15 (2/88) |
| R2 | – | Nieużywany |
| R3 | – | Nieużywany |
| R4 | – | Nieużywany |
| R5 | – | Nieużywany |
| R6 | – | Nieużywany |
2014
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2014)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| F56 | 20A | Zasilanie pompy paliwa, masowy przepływomierz powietrza |
| F57 | – | Nieużywany |
| F58 | – | Nieużywany |
| F59 | 5A | Pasywny nadajnik-odbiornik antykradzieżowy |
| F60 | 10 A | Oświetlenie wewnętrzne, zestaw przełączników drzwi kierowcy, oświetlenie schowka na rękawiczki, ławka przełączników konsoli napowietrznej |
| F61 | 20A | Zapalniczka, gniazdo zasilania |
| F62 | – | Nieużywany |
| F63 | – | Nieużywany |
| F64 | – | Nieużywany |
| F65 | 10 A | Odblokowanie bagażnika |
| F66 | 20A | Zasilanie odblokowania drzwi kierowcy |
| F67 | 7,5A | SYNC, wyświetlacz wielofunkcyjny, moduł globalnego systemu pozycjonowania, kompas |
| F68 | – | Nieużywany |
| F69 | 5A | Klaster instrumentów, grupa mniejsza (Focus ST) |
| F70 | 20A | Centralne zasilanie blokowania i odblokowywania |
| F71 | 10 A | Głowica sterująca nagrzewnicą (klimatyzacja ręczna), elektroniczna automatyczna regulacja temperatury Duel |
| F72 | 7,5A | Moduł kierownicy |
| F73 | 7,5A | Złącze łącza danych |
| F74 | 15A | Zasilanie reflektorów świateł mijania |
| F75 | 15A | Zasilanie światła przeciwmgielnego |
| F76 | 10 A | Zasilanie światła cofania |
| F77 | 20A | Pompa spryskiwacza przedniej szyby |
| F78 | 5A | Wyłącznik zapłonu, przycisk start |
| F79 | 15A | Radio, nawigacyjny odtwarzacz DVD, włącznik świateł awaryjnych, włącznik blokady drzwi |
| F80 | 20A | Dostawa szyberdachu |
| F81 | 5A | Odbiornik częstotliwości radiowych |
| F82 | 20A | Masa pompy spryskiwacza szyby przedniej |
| F83 | 20A | Centralny zamek na ziemi |
| F84 | 20A | Masa odblokowująca drzwi kierowcy |
| F85 | 7,5A | Przełącznik ogrzewania przedniego fotela, Moduł ogrzewania (klimatyzacja manualna), Czujnik jakości powietrza, Radio, Czujnik temperatury i wilgotności samochodu, Przezroczysty szyberdach |
| F86 | 10 A | Moduł poduszki powietrznej, system klasyfikacji pasażerów, wskaźnik wyłączenia poduszki powietrznej pasażera |
| F87 | – | Nieużywany |
| F88 | 25A | Zasilanie dla F67, F69, F71 i F79 |
| F89 | – | Nieużywany |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w rozdzielnicy elektrycznej (2014)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| F7 | 40A** | Układ przeciwblokujący / pompa elektronicznego programu stabilności |
| F8 | 30A** | Elektroniczny zawór programu stabilności |
| F9 | 30A** | Podgrzewana tylna szyba |
| F10 | 40A** | Silnik dmuchawy nagrzewnicy |
| F11 | 30A** | Zasilanie modułu sterującego nadwozia KL30 |
| F12 | 30A** | Przekaźnik sterujący silnika Bezpiecznik |
| F13 | 30A** | Przekaźnik rozrusznika |
| F14 | 25A** | Elektryczna szyba tylna (bez skrzynki sterowniczej drzwi) |
| FI 5 | 25A** | Automatyczna skrzynia |
| F 16 | – | Nieużywany |
| F17 | – | Nieużywany |
| F18 | 20A** | Silnik wycieraczki przedniej |
| F19 | 5A* | Układ przeciwblokujący / elektroniczny program stabilizacji 15 produktów spożywczych |
| F20 | 15 A* | trąbić |
| F21 | 5A* | Włącznik światła hamowania |
| F22 | 15 A* | System monitorowania baterii |
| F23 | 5A* | Cewki przekaźników, moduł włącznika światła |
| F24 | 15 A* | Nieużywany (zapasowy) |
| F25 | 10 A* | Elektryczne lusterko zewnętrzne (bez sterownika drzwi) |
| F26 | 15 A* | Moduł sterowania skrzynią biegów 30 zasilanie automatycznej skrzyni biegów |
| F27 | 15 A* | Sprzęgło klimatyzacji |
| F28 | 5A* | Przekaźnik paliwa masowy przepływ powietrza |
| F29 | 20A* | Nieużywany (zapasowy) |
| F30 | 5A* | Zasilanie konserwacyjne elektronicznego modułu sterującego |
| F31 | – | Nieużywany |
| F32 | 10 A* | Zawór odzysku spalin, zawory sterujące wirowe, podgrzewane czujniki tlenu |
| F33 | 10 A* | Cewki zapłonowe |
| F33 | 15 A* | Cewki zapłonowe (Focus ST) |
| F34 | 10 A* | Wtryskiwacze |
| F35 | 5A* | Aktywna przesłona grilla |
| F36 | 10 A* | Moduł sterujący silnika |
| F37 | – | Nieużywany |
| F38 | 15 A* | Moduł sterujący silnika/moduł sterujący skrzyni biegów 15 mocy |
| F39 | 5A* | Moduł sterowania reflektorami (Focus ST) |
| F40 | 5A* | Elektroniczne wspomaganie kierownicy 15 zasilacz |
| F41 | 20A* | 15 moduł sterowania mocą ciała; |
| F42 | 15 A* | Wycieraczka tylnej szyby |
| F43 | 15 A* | Poziomowanie reflektorów o wysokiej intensywności (Focus ST) |
| F44 | – | Nieużywany |
| F45 | – | Nieużywany |
| F46 | 25A* | Elektryczne szyby przednie (bez skrzynki sterowniczej drzwi) |
| F47 | 7,5 A* | Podgrzewane lusterko (bez sterownika drzwi) |
| F48 | – | Nieużywany |
| R1 | – | Nieużywany |
| R2 | Mikroprzekaźnik | trąbić |
| R3 | – | Nieużywany |
| R4 | – | Nieużywany |
| R5 | Mikroprzekaźnik | Wycieraczka tylnej szyby |
| R6 | – | Nieużywany |
| R7 | – | Nieużywany |
| R8 | Przekaźnik elektryczny | Przekaźnik akcesoriów KL15 |
| R9 | – | Nieużywany |
| R10 | Mini przekaźnik | Przekaźnik rozrusznika |
| R11 | Mikroprzekaźnik | Sprzęgło klimatyzacji |
| R12 | Przekaźnik elektryczny | Miłośnik |
| R13 | Mini przekaźnik | Wentylator nagrzewnicy |
| R14 | Mini przekaźnik | Przekaźnik sterowania silnikiem |
| R15 | Przekaźnik elektryczny | Podgrzewana tylna szyba |
| R16 | Przekaźnik elektryczny | Zapłon 15 |
| * Minibezpieczniki ** Bezpieczniki kasetowe |
Bagażnik
Reklamy reklamowe
Przydział bezpieczników w bagażniku (2014)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| F1 | – | Nieużywany |
| F2 | 10 A | Moduł pojazdu bez kluczyka |
| F3 | 5A | Klamki do drzwi pojazdu bez kluczyka |
| F4 | 25A | Sterownik drzwi przednich lewych |
| F5 | 25A | Sterownik drzwi przednich prawych |
| F6 | 25A | Sterownik drzwi tylnych lewych |
| F7 | 25A | Sterownik prawych tylnych drzwi |
| F8 | – | Nieużywany |
| F9 | 25A | Silnik fotela kierowcy |
| F10 | 25A | Wzmacniacz dźwięku |
| F11 | – | Nieużywany |
| F12 | – | Nieużywany |
| F13 | – | Nieużywany |
| F14 | – | Nieużywany |
| FI 5 | – | Nieużywany |
| F 16 | – | Nieużywany |
| F17 | – | Nieużywany |
| F18 | – | Nieużywany |
| F19 | – | Nieużywany |
| F20 | – | Nieużywany |
| F21 | – | Nieużywany |
| F22 | – | Nieużywany |
| F23 | – | Nieużywany |
| F24 | – | Nieużywany |
| F25 | – | Nieużywany |
| F26 | – | Nieużywany |
| F27 | – | Nieużywany |
| F28 | – | Nieużywany |
| F29 | 5A | Kamera wspomagająca parkowanie |
| F30 | 5A | Moduł wspomagania parkowania |
| F31 | – | Nieużywany |
| F32 | – | Nieużywany |
| F33 | – | Nieużywany |
| F34 | 15A | Ogrzewanie fotela kierowcy |
| F35 | 15A | Ogrzewanie fotela pasażera |
| F36 | – | Nieużywany |
| F37 | – | Nieużywany |
| F38 | – | Nieużywany |
| F39 | – | Nieużywany |
| F40 | – | Nieużywany |
| F41 | – | Nieużywany |
| F42 | – | Nieużywany |
| F43 | – | Nieużywany |
| F44 | – | Nieużywany |
| F45 | – | Nieużywany |
| F46 | – | Nieużywany |
| R1 | Przekaźnik elektryczny | Przekaźnik tylny 15 (2/88) |
| R2 | – | Nieużywany |
| R3 | – | Nieużywany |
| R4 | – | Nieużywany |
| R5 | – | Nieużywany |
| R6 | – | Nieużywany |
