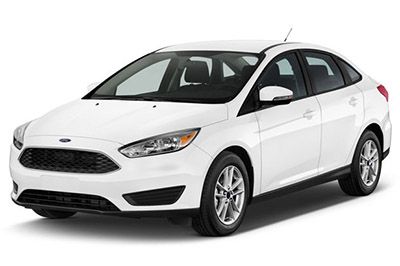

W tym artykule rozważymy elektrycznego Forda Focusa opartego na Focus Mark III, produkowanego od 2012 do 2018 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Ford Focus 2012, 2013, 2016, 2017 i 2018 , uzyskaj informacje na temat 'lokalizację paneli bezpieczników wewnątrz samochodu i poznaj przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Ford Focus Electric 2012-2018
Bezpiecznik zapalniczki (gniazdo zasilania) to bezpiecznik nr 61 (przednie gniazdo zapalniczki, tylne gniazda pomocnicze) w skrzynce bezpieczników w desce rozdzielczej.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Panel bezpieczników znajduje się po prawej stronie pod schowkiem.
Komora silnika
Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika.
Skrzynka bezpieczników wstępnych
Znajduje się w komorze silnika elektrycznego z przodu skrzynki na akumulator 12 V. Jest podłączony do dodatniego zacisku akumulatora 12 V.
Sejf w bagażu
Panel bezpieczników znajduje się w bagażniku za lewym nadkolem.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2012, 2013
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2012, 2013)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| 56 | 20A | Nieużywany (zapasowy) |
| 57 | – | Nieużywany |
| 58 | – | Nieużywany |
| 59 | 5A | Pasywny nadajnik-odbiornik antykradzieżowy |
| 60 | 10 A | Oświetlenie wewnętrzne, zestaw przełączników drzwi kierowcy, oświetlenie schowka na rękawiczki, ławka przełączników konsoli napowietrznej |
| 61 | 20A | Zapalniczka, gniazdo zasilania |
| 62 | 5A | Moduł czujnika deszczu |
| 63 | – | Nieużywany |
| 64 | – | Nieużywany |
| 65 | 10 A | Odblokowanie tylnej klapy |
| 66 | 20A | Nieużywany (zapasowy) |
| 67 | 7,5A | SYNC®, wyświetlacz wielofunkcyjny, moduł globalnego systemu pozycjonowania, kompas |
| 68 | – | Nieużywany |
| 69 | 5A | Klaster instrumentów |
| 70 | 20A | Centralne zasilanie blokowania i odblokowywania |
| 71 | 10 A | Kontrola klimatu |
| 72 | 7,5A | Moduł kierownicy |
| 73 | 5A | Złącze łącza danych |
| 74 | 15A | Zasilanie reflektorów świateł mijania |
| 75 | 15A | Nieużywany (zapasowy) |
| 76 | 10 A | Zasilanie światła cofania, elektrochromatyczne lusterko wsteczne |
| 77 | 20A | Zasilanie szyby przedniej i spryskiwacza tylnej szyby |
| 78 | 5A | Wyłącznik zapłonu, przycisk start |
| 79 | 15A | Radio, przełącznik świateł awaryjnych, przełącznik blokady drzwi, elektroniczny panel wykończeniowy |
| 80 | 20A | Nieużywany (zapasowy) |
| 81 | 5A | Odbiornik częstotliwości radiowych |
| 82 | 20A | Tylna szyba i przekaźnik spryskiwaczy |
| 83 | 20A | Centralny zamek |
| 84 | 20A | Odblokuj zasilanie, podwójna blokada |
| 85 | 7,5A | Przełącznik ogrzewania przedniego siedzenia |
| 86 | 10 A | Moduł poduszki powietrznej, czujnik klasyfikacji pasażerów, wskaźnik dezaktywacji poduszki powietrznej pasażera |
| 87 | – | Nieużywany |
| 88 | – | Nieużywany |
| 89 | – | Nieużywany |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w rozdzielnicy elektrycznej (2012, 2013)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| F1 | – | Nieużywany |
| F2 | – | Nieużywany |
| F3 | – | Nieużywany |
| F4 | – | Nieużywany |
| F5 | – | Nieużywany |
| F6 | – | Nieużywany |
| F7 | 40A** | Pompa przeciwblokująca hamulca |
| F8 | 30A** | Zawór przeciwblokujący hamulca |
| F9 | – | Nieużywany |
| F10 | 40A** | Silnik dmuchawy nagrzewnicy, czujnik temperatury |
| F11 | 40A** | Pompa próżniowa |
| F12 | 40A** | Bezpiecznik przekaźnika sterowania silnikiem |
| F13 | 40A** | Ładowarka pokładowa |
| F14 | 40A** | Element grzewczy 1 |
| F15 | – | Nieużywany |
| F 16 | 40A** | Element grzewczy 2 |
| F17 | – | Nieużywany |
| F18 | 20A** | Silnik wycieraczki przedniej |
| F19 | 5A* | Moduł sterujący hamulca przeciwblokującego |
| F20 | 15 A* | trąbić |
| F21 | 5A* | Włącznik światła hamowania |
| F22 | 15 A* | Czujnik monitorowania baterii |
| F23 | 5A* | Cewki przekaźnikowe |
| F24 | 5A* | Moduł włącznika światła |
| F25 | – | Nieużywany |
| F26 | 10 A* | Moduł sterujący układu napędowego (PCM) |
| F27 | 15 A* | Pierścień świetlny portu ładowarki |
| F28 | 5A* | Monitorowanie pompy próżniowej |
| F29 | – | Nieużywany |
| F30 | 5A* | Moduł kontroli transmisji |
| F31 | 10 A* | Inteligentne złącze łącza danych; Złącze diagnostyczne |
| F32 | 10 A* | Zawory obejściowe sprężarki, zawory chłodziwa, elektroniczny przekaźnik modułu sterującego wentylatorem |
| F33 | 10 A* | PCM (sprzężenie zwrotne PSR), solenoid sprężarki klimatyzacji |
| F34 | 15 A* | PCM (kierunek), moduł sterujący elektroniką akumulatora (PSR) |
| F35 | – | Nieużywany |
| F36 | 20 A* | Pompy wody chłodzącej |
| F37 | 5A* | Głośnik pojazdu dla pieszych |
| F38 | 15 A* | PCM (elektroniczny moduł sterujący KL15) |
| F39 | 5A* | Nieużywany (zapasowy) |
| F40 | 5A* | Elektroniczne wspomaganie kierownicy |
| F41 | 20A* | Moduł sterowania nadwozia (BCM) |
| F42 | 15 A* | Wycieraczka tylnej szyby |
| F43 | 15 A* | Nieużywany (zapasowy) |
| F44 | – | Nieużywany |
| F45 | – | Nieużywany |
| F46 | – | Nieużywany |
| F47 | 5A* | Pokładowy czujnik temperatury |
| F48 | 5A* | Przekaźnik mechaniczny |
| R1 | – | Nieużywany |
| R2 | Mikroprzekaźnik | Przekaźnik klaksonowy |
| R3 | – | Nieużywany |
| R4 | Mikroprzekaźnik | Przekaźnik stycznika |
| R5 | – | Nieużywany |
| R6 | – | Nieużywany |
| R7 | Przekaźnik elektryczny | Element grzewczy 3 |
| R8 | Przekaźnik elektryczny | Grzałka 1 i 2 |
| R9 | – | Nieużywany |
| R10 | Mini przekaźnik | Pompa próżniowa ABS (przekaźnik półprzewodnikowy) |
| R11 | – | Nieużywany |
| R12 | Przekaźnik elektryczny | Przekaźnik elektronicznego modułu sterującego wentylatorem (EFCM) |
| R13 | Mini przekaźnik | Przekaźnik dmuchawy nagrzewnicy |
| R14 | Mini przekaźnik | Przekaźnik sterowania silnikiem |
| R15 | Przekaźnik elektryczny | Przekaźnik mechaniczny |
| R16 | Przekaźnik elektryczny | Zapłon 15 |
| * Minibezpieczniki ** Bezpieczniki kasetowe |
Reklamy reklamowe
Bagażnik
Przydział bezpieczników w bagażniku (2012, 2013)
| Nie. | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| F1 | 5A | Jednostka sterująca telematyki |
| F2 | 10 A | Moduł pojazdu bez kluczyka |
| F3 | 5A | Klamki do drzwi pojazdu bez kluczyka |
| F4 | 25A | Centralka drzwi – przednia lewa |
| F5 | 25A | Centralka drzwi – przednia prawa |
| F6 | 25A | Sterownik drzwi – tył lewy |
| F7 | 25A | Sterownik drzwi – tył prawy |
| F8 | – | Nieużywany |
| F9 | 25A | Silnik fotela kierowcy |
| F10 | 25A | Odmrażacz tylnej szyby |
| F11 | 5A | Moduł sterujący elektroniki akumulatora |
| F12 | – | Nieużywany |
| F13 | – | Nieużywany |
| F14 | – | Nieużywany |
| F15 | – | Nieużywany |
| F 16 | – | Nieużywany |
| F17 | – | Nieużywany |
| F18 | – | Nieużywany |
| F19 | – | Nieużywany |
| F20 | – | Nieużywany |
| F21 | – | Nieużywany |
| F22 | – | Nieużywany |
| F23 | – | Nieużywany |
| F24 | – | Nieużywany |
| F25 | – | Nieużywany |
| F26 | – | Nieużywany |
| F27 | – | Nieużywany |
| F28 | – | Nieużywany |
| F29 | 5A | Kamera wspomagająca parkowanie |
| F30 | 5A | Moduł wspomagania parkowania |
| F31 | – | Nieużywany |
| F32 | – | Nieużywany |
| F33 | – | Nieużywany |
| F34 | 15A | Ogrzewanie fotela kierowcy |
| F35 | 15A | Ogrzewanie fotela pasażera |
| F36 | – | Nieużywany |
| F37 | – | Nieużywany |
| F38 | – | Nieużywany |
| F39 | – | Nieużywany |
| F40 | – | Nieużywany |
| F41 | – | Nieużywany |
| F42 | – | Nieużywany |
| F43 | – | Nieużywany |
| F44 | – | Nieużywany |
| F45 | – | Nieużywany |
| F46 | – | Nieużywany |
| R1 | – | Przekaźnik tylny 15 |
| R2 | – | Przekaźnik odszraniania tylnej szyby |
| R3 | – | Przekaźnik tylnej wycieraczki |
| R4 | – | Nieużywany |
| R5 | – | Nieużywany |
| R6 | – | Nieużywany |
2016
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2016)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| F56 | – | Nieużywany. |
| F57 | – | Nieużywany. |
| F58 | – | Nieużywany. |
| F59 | – | Nieużywany. |
| F60 | 10 A | Lampa wewnętrzna. Zestaw przełączników drzwi kierowcy. Lampa w schowku na rękawiczki. Nastrojowa lampa oświetleniowa. |
| F61 | 20A | Gniazdo zapalniczki z przodu. Tylne gniazda zasilania pomocniczego. |
| F62 | – | Nieużywany. |
| F63 | – | Nieużywany. |
| F64 | – | Nieużywany. |
| F65 | 10 A | Odblokowanie pokrywy bagażnika. |
| F66 | – | Nieużywany. |
| F67 | 7,5 A | Globalny czujnik pozycjonowania. SYNCHRONIZACJA. |
| F68 | – | Nieużywany. |
| F69 | 5A | Grupa pulpitu nawigacyjnego. |
| F70 | – | Nieużywany. |
| F71 | 7,5 A | Klimatyzator. |
| F72 | 7,5 A | Moduł sterujący kierownicy. |
| F73 | 7,5 A | Inteligentny moduł łącza danych. |
| F74 | 15A | Światła drogowe. |
| F75 | – | Nieużywany. |
| F76 | 10 A | Światło wsteczne. |
| F77 | 20A | Pompa spryskiwacza. |
| F78 | 5A | Włącznik zapłonu z przyciskiem. Moduł pojazdu bez kluczyka (w zestawie). |
| F79 | 15A | Jednostka audio. Przełącznik świateł awaryjnych. |
| F80 | – | Nieużywany. |
| F81 | 5A | Odbiornik częstotliwości radiowych. |
| F82 | 20A | Bezpiecznik uziemienia (zasilanie przekaźnika pompy spryskiwacza przedniej szyby). Bezpiecznik uziemienia (zasilanie przekaźnika pompy spryskiwacza tylnego ekranu). |
| F83 | 20A | Bezpiecznik uziemiający (zasilanie centralnego zamka). Bezpiecznik uziemiający (centralne zasilanie odblokowujące). |
| F84 | 20A | Bezpiecznik uziemienia (zasilanie przekaźnika odblokowania drzwi kierowcy). Bezpiecznik uziemiający (centralne zasilanie przekaźnika / podwójna blokada). Bezpiecznik uziemiający (zasilanie przekaźnika zwalniającego). |
| F85 | 7,5 A | Przełącznik podgrzewanego siedzenia. |
| F86 | 10 A | System zastrzeżony. Wyłącznik poduszki powietrznej pasażera. Czujnik wagi pasażera. |
| F87 | – | Nieużywany. |
| F88 | – | Nieużywany. |
| F89 | – | Nieużywany. |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w rozdzielnicy elektrycznej (2016)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| F7 | 40A | System antywłamaniowy. Kontrola stabilności (KL30V). |
| F8 | 30A | System antywłamaniowy. Kontrola stabilności (KL30P). |
| F9 | – | Nieużywany. |
| F10 | 40A | Moduł silnika dmuchawy. |
| F11 | 40A | Pompa próżniowa hamulca. |
| F12 | 40A | Przekaźnik sterowania silnikiem elektrycznym. |
| F13 | 40A | Moduł kontroli ładowania akumulatora. |
| F14 | 40A | Grzałka płynu chłodzącego jeden. |
| F15 | 30A | Moduł sterujący zabudowy (zasilanie KL30C). |
| F 16 | 40A | Ogrzewanie dwóch chłodziw. |
| F17 | – | Nieużywany. |
| F18 | 20A | Wycieraczka. |
| F19 | 5A | System antywłamaniowy. Kontrola stabilności (KL15). |
| F20 | 15 lat | Trąbić. |
| F21 | 5A | Włącznik świateł hamowania. |
| F22 | 15 lat | System monitorowania baterii. |
| F23 | 5A | Cewki przekaźników. |
| F24 | 5A | Moduł sterowania oświetleniem. |
| F25 | – | Nieużywany. |
| F26 | 10 A | Moduł sterujący układu napędowego. |
| F27 | 15 lat | Pierścień świetlny portu ładowania. |
| F28 | 5A | Monitorowanie pompy próżniowej. |
| F29 | – | Nieużywany. |
| F30 | 5A | Moduł sterowania transmisją (zasilanie 12V). |
| F31 | 10 A | Inteligentne łącze danych / wbudowane złącze diagnostyczne. |
| F32 | 10 A | Zawór chłodziwa. Elektrozawór klimatyzacji. Elektrozawór chłodnicy. |
| F33 | 10 A | Moduł sterujący układu napędowego. Sygnał zwrotny PSR ze sprężarki klimatyzacji. |
| F34 | 15 lat | Akumulator wysokiego napięcia. |
| F35 | – | Nieużywany. |
| F36 | 20A | Pompa płynu chłodzącego. |
| F37 | 5A | Sygnał dźwiękowy pojazdu dla pieszych. |
| F38 | 15 lat | Moduł sterowania zespołem napędowym (zasilanie KL15). |
| F39 | 15 lat | Podgrzewany fotel kierowcy. |
| F40 | 5A | Elektroniczne wspomaganie kierownicy. |
| F41 | 20A | Moduł sterujący zabudowy (zasilanie KL15). |
| F42 | 15A | Silnik wycieraczki tylnej. |
| F43 | 15A | Pożary dzienne. |
| F44 | – | Nieużywany. |
| F45 | 15A | Podgrzewany fotel pasażera. |
| F46 | – | Nieużywany. |
| F47 | – | Nieużywany. |
| F48 | 5A | Cewka przekaźnika mechanicznego. |
| Przekaźnik | ||
| R1 | – | Nieużywany. |
| R2 | Mikroprzekaźnik | Trąbić. |
| R3 | – | Nieużywany. |
| R4 | Mikroprzekaźnik | Akumulator wysokiego napięcia. Moduł sterowania silnikiem (kierunek stycznika). |
| R5 | – | Nieużywany. |
| R6 | – | Nieużywany. |
| R7 | Przekaźnik elektryczny | Trzy elementy grzejne chłodziwa. |
| R8 | Przekaźnik elektryczny | Jeden i drugi element grzewczy chłodziwa. |
| R9 | – | Nieużywany. |
| R10 | Mini przekaźnik | Pompa próżniowa hamulca. |
| R11 | – | Nieużywany. |
| R12 | Przekaźnik elektryczny | Elektroniczny moduł sterowania wentylatorem. |
| R13 | Mini przekaźnik | Silnik dmuchawy. |
| R14 | Mini przekaźnik | Sterowanie silnikiem elektrycznym. |
| R15 | Przekaźnik elektryczny | Mechaniczny przekaźnik pompy próżniowej hamulca. |
| R16 | Przekaźnik elektryczny | Zapłon. |
Przypisanie bezpieczników w skrzynce bezpieczników wstępnych
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| F1 | 80A | Elektroniczne wspomaganie kierownicy. |
| F2 | 150A | Przetwornica DC/DC. |
| F3 | 100A | Skrzynka rozdzielcza elektryczna. |
| F4 | 50A | Moduł sterujący nadwozia (zasilacz KL30A). |
| F5 | 70A | Elementy chłodzące akumulator wysokiego napięcia jeden i dwa. |
| F6 | 70A | Skrzynka bezpieczników w przedziale ładunkowym. |
| F7 | – | Nieużywany. |
| F8 | 50A | Moduł sterowania wentylatorem elektrycznym. |
| F9 | 50A | Moduł sterujący nadwozia (zasilanie KL30B). |
| F10 | 40A | Trzy elementy chłodzące akumulator wysokiego napięcia. |
Reklamy reklamowe
Bagażnik
Przydział bezpieczników w sejfie (2016)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| F1 | 5A | Moduł paszportowy na telefon komórkowy. |
| F2 | – | Nieużywany. |
| F3 | 5A | Bezkluczykowe klamki do drzwi pojazdu. |
| F4 | 25A | Elektrycznie sterowana szyba przednia (lewa). Centralny zamek (przedni lewy). Podgrzewane lusterko zewnętrzne (lewe). |
| F5 | 25 lat | Elektrycznie sterowana szyba przednia (prawa). Centralny zamek (przedni prawy). Podgrzewane lusterko zewnętrzne (prawe). |
| F6 | 25 lat | Moduł drzwi tylnych lewych (zasilanie KL30). |
| F7 | 25A | Moduł drzwi tylnych prawych (zasilanie KL30). |
| F8 | 5A | Przekaźnik zapłonu. |
| F9 | 25 lat | Fotel kierowcy regulowany elektrycznie. |
| F10 | 25 lat | Ogrzewana tylna szyba. |
| F11 | 5A | Akumulator wysokiego napięcia (12V B+). |
| F12 | – | Nieużywany. |
| F13 | – | Nieużywany. |
| F14 | – | Nieużywany. |
| F15 | – | Nieużywany. |
| F 16 | – | Nieużywany. |
| F17 | – | Nieużywany. |
| F18 | – | Nieużywany. |
| F19 | – | Nieużywany. |
| F20 | – | Nieużywany. |
| F21 | – | Nieużywany. |
| F22 | – | Nieużywany. |
| F23 | – | Nieużywany. |
| F24 | – | Nieużywany. |
| F25 | – | Nieużywany. |
| F26 | – | Nieużywany. |
| F27 | – | Nieużywany. |
| F28 | – | Nieużywany. |
| F29 | 5A | Tylna kamera. |
| F30 | 5A | Moduł wspomagania parkowania. |
| F31 | – | Nieużywany. |
| F32 | – | Nieużywany. |
| F33 | – | Nieużywany. |
| F34 | – | Nieużywany. |
| F35 | – | Nieużywany. |
| F36 | – | Nieużywany. |
| F37 | – | Nieużywany. |
| F38 | – | Nieużywany. |
| F39 | – | Nieużywany. |
| F40 | – | Nieużywany. |
| F41 | – | Nieużywany. |
| F42 | – | Nieużywany. |
| F43 | – | Nieużywany. |
| F44 | – | Nieużywany. |
| F45 | – | Nieużywany. |
| F46 | – | Nieużywany. |
| Przekaźnik | ||
| R1 | Przekaźnik elektryczny | Tylny KL15E. |
| R2 | Mini przekaźnik | Ogrzewana tylna szyba. |
| R3 | Mikroprzekaźnik | Wycieraczka tylnej szyby. |
| R4 | – | Nieużywany. |
| R5 | – | Nieużywany. |
| R6 | – | Nieużywany. |
2017, 2018
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2017, 2018)
| Nie. | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| F56 | 20A | Nieużywany (zapasowy). |
| F57 | – | Nieużywany. |
| F58 | – | Nieużywany. |
| F59 | 5A | Nieużywany (zapasowy). |
| F60 | 10 A | Lampa wewnętrzna. Zestaw przełączników drzwi kierowcy. Lampa w schowku na rękawiczki. Nastrojowa lampa oświetleniowa. |
| F61 | 20A | Gniazdo zapalniczki z przodu. Tylne gniazda zasilania pomocniczego. |
| F62 | 5A | Nieużywany (zapasowy). |
| F63 | – | Nieużywany. |
| F64 | – | Nieużywany. |
| F65 | 10 A | Odblokowanie pokrywy bagażnika. |
| F66 | 20A | Nieużywany (zapasowy). |
| F67 | 7,5 A | Globalny czujnik pozycjonowania. Moduł SYNC. |
| F68 | – | Nieużywany. |
| F69 | 5A | Grupa pulpitu nawigacyjnego. |
| F70 | 20A | Nieużywany (zapasowy). |
| F71 | 7,5 A | Klimatyzator. |
| F72 | 7,5 A | Moduł sterujący kierownicy. |
| F73 | 7,5 A | Inteligentny moduł łącza danych. |
| F74 | 15A | Światła drogowe. |
| F75 | 15A | Nieużywany (zapasowy). |
| F76 | 10 A | Światło wsteczne. |
| F77 | 20A | Pompa spryskiwacza. |
| F78 | 5A | Włącznik zapłonu z przyciskiem. Moduł pojazdu bez kluczyka (w zestawie). |
| F79 | 15A | Jednostka audio. Przełącznik świateł awaryjnych. |
| F80 | 20A | Nieużywany (zapasowy). |
| F81 | 5A | Odbiornik częstotliwości radiowych. |
| F82 | 20A | Bezpiecznik uziemienia (zasilanie przekaźnika pompy spryskiwacza przedniej szyby). Bezpiecznik uziemienia (zasilanie przekaźnika pompy spryskiwacza tylnego ekranu). |
| F83 | 20A | Bezpiecznik uziemiający (zasilanie centralnego zamka). Bezpiecznik uziemiający (centralne zasilanie odblokowujące). |
| F84 | 20A | Bezpiecznik uziemienia (zasilanie przekaźnika odblokowania drzwi kierowcy). Bezpiecznik uziemiający (centralne zasilanie przekaźnika / podwójna blokada). Bezpiecznik uziemiający (zasilanie przekaźnika zwalniającego). |
| F85 | 7,5 A | Podgrzewane siedzenia (kierunek zapłonu). |
| F86 | 10 A | System zastrzeżony. Wyłącznik poduszki powietrznej pasażera. Czujnik wagi pasażera. |
| F87 | 15A | Nieużywany (zapasowy). |
| F88 | – | Nieużywany. |
| F89 | – | Nieużywany. |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w rozdzielnicy elektrycznej (2017, 2018)
| Nie. | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| F7 | 40A | System antywłamaniowy. Kontrola stabilności (KL30V). |
| F8 | 30A | System antywłamaniowy. Kontrola stabilności (KL30P). |
| F9 | – | Nieużywany. |
| F10 | 40A | Moduł silnika dmuchawy. |
| F11 | 40A | Przekaźnik pompy próżniowej hamulca. |
| F12 | 40A | Przekaźnik sterowania silnikiem elektrycznym. |
| F13 | 40A | Moduł kontroli ładowania akumulatora. |
| F14 | 40A | Grzałka płynu chłodzącego jeden. |
| F15 | 30A | Moduł sterujący zabudowy (zasilanie KL30C). |
| F 16 | 40A | Ogrzewanie dwóch chłodziw. |
| F17 | – | Nieużywany. |
| F18 | 20A | Wycieraczka. |
| F19 | 5A | System antywłamaniowy. Kontrola stabilności (KL15). |
| F20 | 15 lat | Trąbić. |
| F21 | 5A | Włącznik świateł hamowania. |
| F22 | 15 lat | System monitorowania baterii. |
| F23 | 5A | Cewki przekaźników. |
| F24 | 5A | Moduł sterowania oświetleniem. |
| F25 | – | Nieużywany. |
| F26 | 10 A | Moduł sterujący układu napędowego. |
| F27 | 15 lat | Pierścień świetlny portu ładowania. |
| F28 | 5A | Monitorowanie pompy próżniowej. |
| F29 | – | Nieużywany. |
| F30 | 5A | Moduł sterowania transmisją (zasilanie 12V). |
| F31 | 10 A | Inteligentne łącze danych / wbudowane złącze diagnostyczne. |
| F32 | 10 A | Zawór chłodziwa. Elektrozawór klimatyzacji. Elektrozawór chłodnicy. |
| F33 | 10 A | Moduł sterujący układu napędowego. Sygnał zwrotny PSR ze sprężarki klimatyzacji. |
| F34 | 15 lat | Akumulator wysokiego napięcia. |
| F35 | 5A | Sterownik komunikacji pojazdu elektrycznego. |
| F36 | 20A | Pompa płynu chłodzącego. |
| F37 | 5A | Sygnał dźwiękowy pojazdu dla pieszych. |
| F38 | 15 lat | Moduł sterowania zespołem napędowym (zasilanie KL15). |
| F39 | – | Nieużywany. |
| F40 | 5A | Elektroniczne wspomaganie kierownicy. |
| F41 | 20A | Moduł sterujący zabudowy (zasilanie KL15). |
| F42 | 15A | Silnik wycieraczki tylnej. |
| F43 | 15A | Pożary dzienne. |
| F44 | – | Nieużywany. |
| F45 | – | Nieużywany. |
| F46 | – | Nieużywany. |
| F47 | – | Nieużywany. |
| F48 | 5A | Cewka przekaźnika mechanicznego. |
| Przekaźnik | ||
| R1 | Nieużywany. | |
| R2 | Trąbić. | |
| R3 | Nieużywany. | |
| R4 | Akumulator wysokiego napięcia. Moduł sterowania silnikiem (kierunek stycznika). | |
| R5 | Nieużywany. | |
| R6 | Nieużywany. | |
| R7 | Trzy elementy grzejne chłodziwa. | |
| R8 | Jeden i drugi element grzewczy chłodziwa. | |
| R9 | Nieużywany. | |
| R10 | Pompa próżniowa hamulca. | |
| R11 | Nieużywany. | |
| R12 | Elektroniczny moduł sterowania wentylatorem. | |
| R13 | Silnik dmuchawy. | |
| R14 | Sterowanie silnikiem elektrycznym. | |
| R15 | Mechaniczny przekaźnik pompy próżniowej hamulca. | |
| R16 | Zapłon. |
Przypisanie bezpieczników w skrzynce bezpieczników wstępnych
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| F1 | 80A | Elektroniczne wspomaganie kierownicy. |
| F2 | 150A | Przetwornica DC/DC. |
| F3 | 100A | Skrzynka rozdzielcza elektryczna. |
| F4 | 50A | Moduł sterujący nadwozia (zasilacz KL30A). |
| F5 | 70A | Elementy chłodzące akumulator wysokiego napięcia jeden i dwa. |
| F6 | 70A | Skrzynka bezpieczników w przedziale ładunkowym. |
| F7 | – | Nieużywany. |
| F8 | 50A | Moduł sterowania wentylatorem elektrycznym. |
| F9 | 50A | Moduł sterujący nadwozia (zasilanie KL30B). |
| F10 | 40A | Trzy elementy chłodzące akumulator wysokiego napięcia. |
Reklamy reklamowe
Bagażnik
Przydział bezpieczników w bagażniku (2017, 2018)
| Nie. | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| F1 | 5A | Moduł paszportowy na telefon komórkowy. |
| F2 | – | Nieużywany. |
| F3 | 5A | Bezkluczykowe klamki do drzwi pojazdu. |
| F4 | 25A | Elektryczne szyby przednie lewe. Podgrzewane lewe lusterko zewnętrzne. Elektryczne ryglowanie lewych drzwi. |
| F5 | 25A | Elektryczne szyby przednie prawe. Elektryczne ryglowanie prawych drzwi. Podgrzewane prawe lusterko zewnętrzne. |
| F6 | 25A | Moduł drzwi tylnych lewych (zasilanie KL30). |
| F7 | 25A | Moduł drzwi tylnych prawych (zasilanie KL30). |
| F8 | 5A | Przekaźnik zapłonu. |
| F9 | 25A | Fotel kierowcy regulowany elektrycznie. |
| F10 | 25A | Ogrzewana tylna szyba. |
| F11 | 5A | Akumulator wysokiego napięcia (12V B+). |
| F12 | – | Nieużywany. |
| F13 | – | Nieużywany. |
| F14 | – | Nieużywany. |
| F15 | – | Nieużywany. |
| F 16 | – | Nieużywany. |
| F17 | – | Nieużywany. |
| F18 | – | Nieużywany. |
| F19 | – | Nieużywany. |
| F20 | – | Nieużywany. |
| F21 | – | Nieużywany. |
| F22 | – | Nieużywany. |
| F23 | – | Nieużywany. |
| F24 | – | Nieużywany. |
| F25 | – | Nieużywany. |
| F26 | – | Nieużywany. |
| F27 | – | Nieużywany. |
| F28 | – | Nieużywany. |
| F29 | 5A | Tylna kamera. |
| F30 | 5A | Moduł sterujący wspomagania parkowania. |
| F31 | – | Nieużywany. |
| F32 | – | Nieużywany. |
| F33 | – | Nieużywany. |
| F34 | 15 lat | Podgrzewany fotel kierowcy. |
| F35 | 15 lat | Podgrzewany fotel pasażera. |
| F36 | – | Nieużywany. |
| F37 | – | Nieużywany. |
| F38 | – | Nieużywany. |
| F39 | – | Nieużywany. |
| F40 | – | Nieużywany. |
| F41 | – | Nieużywany. |
| F42 | – | Nieużywany. |
| F43 | – | Nieużywany. |
| F44 | – | Nieużywany. |
| F45 | – | Nieużywany. |
| F46 | – | Nieużywany. |
| Przekaźnik | ||
| R1 | Moduł sterowania klimatyzacją. Podgrzewane przednie fotele. Tylna kamera. Moduł sterujący wspomagania parkowania. | |
| R2 | Ogrzewana tylna szyba. | |
| R3 | Wycieraczka tylnej szyby. | |
| R4 | Nieużywany. | |
| R5 | Nieużywany. | |
| R6 | Nieużywany. |
